comprendre le guide d’utilisation avant d’utiliser cet article. Conservez le présent guide afin de pouvoir le consulter ultérieurement. ADVERTENCIA : Para reducir el riesgo de lesiones, el usuario debe leer y comprender el Manual del operador antes de utilizar este producto. Guarde estas instrucciones para consultarlas en caso sea necesario. Owner’s Manual Guide d’utilisation Manual del propietario 5A Jigsaw 5A Scie sauteuse Sierra de vaivén de 5A For Customer ServicePour le service à la clientèleServicio al cliente 1-877-SKIL-999

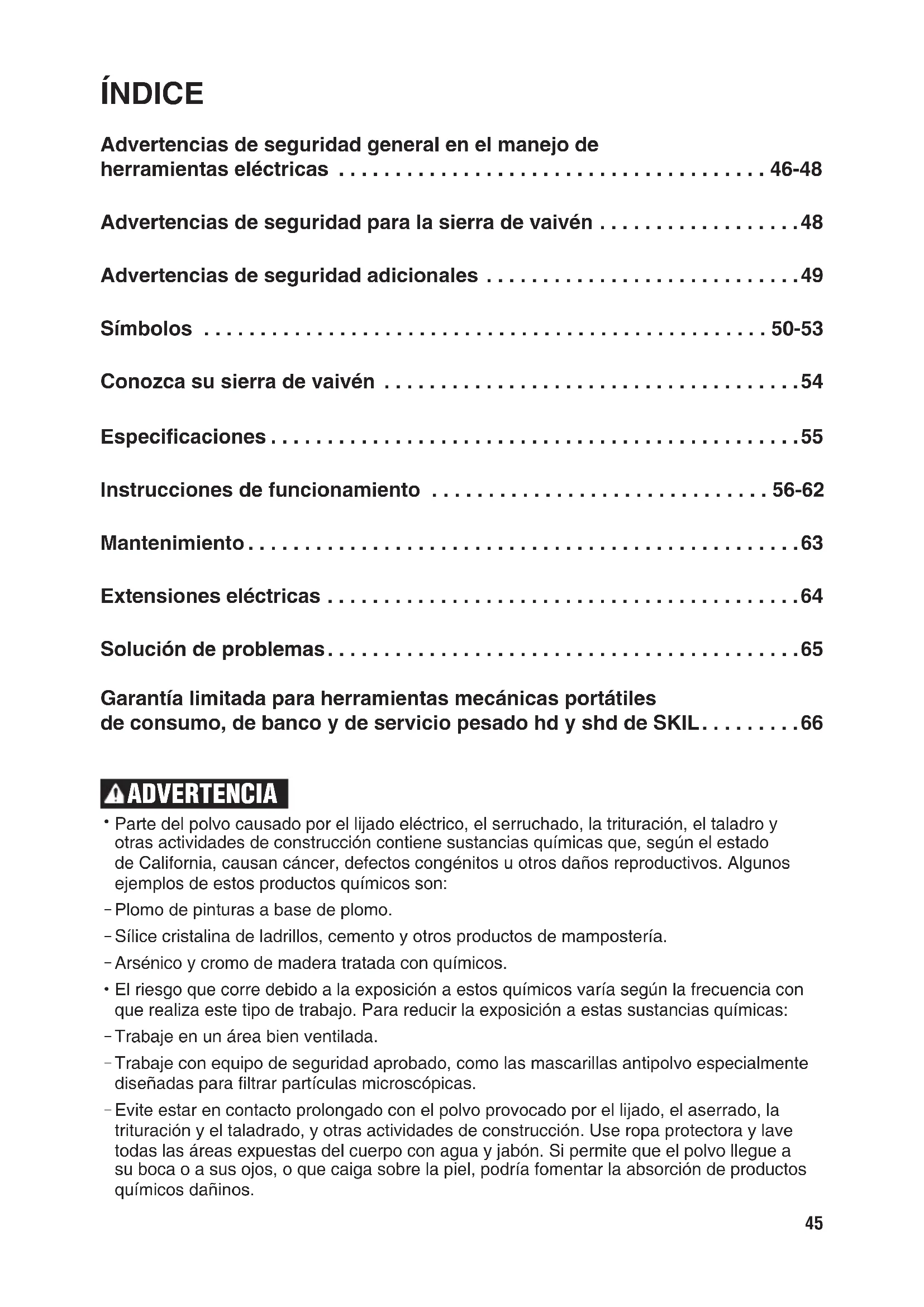

Parte del polvo causado por el lijado eléctrico, el serruchado, la trituración, el taladro y otras actividades de construcción contiene sustancias químicas que, según el estado de California, causan cáncer, defectos congénitos u otros daños reproductivos. Algunos ejemplos de estos productos químicos son:

Plomo de pinturas a base de plomo.

Sílice cristalina de ladrillos, cemento y otros productos de mampostería.

Arsénico y cromo de madera tratada con químicos.

El riesgo que corre debido a la exposición a estos químicos varía según la frecuencia con que realiza este tipo de trabajo. Para reducir la exposición a estas sustancias químicas:

Trabaje en un área bien ventilada.

Trabaje con equipo de seguridad aprobado, como las mascarillas antipolvo especialmente diseñadas para ltrar partículas microscópicas.

Evite estar en contacto prolongado con el polvo provocado por el lijado, el aserrado, la trituración y el taladrado, y otras actividades de construcción. Use ropa protectora y lave todas las áreas expuestas del cuerpo con agua y jabón. Si permite que el polvo llegue a su boca o a sus ojos, o que caiga sobre la piel, podría fomentar la absorción de productos químicos dañinos.46 ADVERTENCIAS DE SEGURIDAD GENERAL EN EL MANEJO

DE HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA Lea todas las advertencias de seguridad, las instrucciones, las ilustraciones y las especicaciones que se incluyen esta herramienta eléctrica. No seguir todas las instrucciones que se detallan a continuación podría provocar descargas eléctricas, incendios o lesiones graves. GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA. El término “herramienta eléctrica” que aparece en las advertencias se reere a la herramienta eléctrica que se conecta a la línea principal (con cable) o a la herramienta eléctrica que funciona con batería (inalámbrica). Seguridad en el área de trabajo Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras aumentan las posibilidades de accidentes. No utilice herramientas eléctricas en atmósferas en las que exista riesgo de explosión, como por ejemplo en presencia de líquidos inamables, gases o polvo. Las herramientas eléctricas producen chispas que podrían encender el polvo o el humo. Mantenga a los niños y transeúntes alejados mientras opera una herramienta eléctrica. Las distracciones pueden hacerle perder el control. Seguridad eléctrica Los enchufes de las herramientas eléctricas deben encajar en el tomacorriente. Nunca modique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con puesta a tierra. Los enchufes sin modicaciones y que encajan en los tomacorrientes reducen el riesgo de descarga eléctrica. Evite el contacto del cuerpo con supercies con puesta a tierra, como tuberías, radiadores, estufas o refrigeradores. Existe un riesgo adicional de descarga eléctrica si su cuerpo tiene puesta a tierra. No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si ingresa agua en una herramienta eléctrica, el riesgo de descarga eléctrica aumentará. No maltrate el cable. Nunca use el cable para transportar, jalar ni desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes losos o las piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. Cuando utilice una herramienta eléctrica en exteriores, use una extensión eléctrica adecuada para uso en exteriores. El uso de un cable apto para uso en exteriores reduce el riesgo de descarga eléctrica. Si debe utilizar una herramienta eléctrica en un área húmeda, use un suministro protegido con un interruptor de circuito de falla de puesta a tierra (GFCI, por sus siglas en inglés). El uso de un interruptor GFCI disminuye el riesgo de descarga eléctrica. Seguridad personal Manténgase alerta, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo los efectos de drogas, alcohol o medicamentos. Un momento de desatención mientras opera herramientas eléctricas puede provocar lesiones personales graves. Use un equipo de protección personal. Use siempre lentes de protección. Los equipos de protección, como mascarillas antipolvo, zapatos de seguridad antideslizantes, cascos protectores o protección auditiva, utilizados para las condiciones adecuadas, disminuyen el riesgo de lesiones personales.47 Evite un arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a la fuente de alimentación o la batería, o antes de levantarla o transportarla. Transportar herramientas eléctricas con el dedo en el interruptor o enchufar herramientas eléctricas que tienen el interruptor encendido aumenta las posibilidades de sufrir accidentes. Retire todas las llaves de ajuste o llaves inglesas antes de encender la herramienta eléctrica. Si se deja una llave inglesa o una llave conectada a una pieza giratoria de la herramienta eléctrica, se podrían producir lesiones personales. No se extienda demasiado. Mantenga una postura y un equilibrio adecuados en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. Use ropa adecuada. No use ropa holgada ni joyas. Mantenga el cabello, la ropa y los guantes lejos de las piezas en movimiento. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento. Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que se conecten y se usen debidamente. La recolección de polvo puede disminuir los peligros relacionados con el polvo. No permita que la familiaridad del uso frecuente de las herramientas lo haga no tener en cuenta los principios de seguridad de las herramientas. Un descuido puede ocasionar una lesión grave en cuestión de segundos. Uso y cuidado de las herramientas eléctricas No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su tarea. La herramienta eléctrica adecuada realizará un trabajo más seguro y de mejor calidad al ritmo para el que se diseñó. No utilice la herramienta eléctrica si el interruptor no la enciende o apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse. Desconecte el enchufe de la fuente de alimentación o retire el paquete de baterías de la herramienta eléctrica (si es posible) antes de realizar cualquier ajuste, cambiar accesorios o almacenar herramientas eléctricas. Este tipo de medidas de seguridad preventivas reduce el riesgo de arranques accidentales de la herramienta eléctrica. Almacene las herramientas eléctricas que no estén en uso fuera del alcance de los niños y no permita que personas no familiarizadas con la herramienta o estas instrucciones la operen. Las herramientas eléctricas son peligrosas en manos de usuarios sin capacitación. Realice mantenimiento a las herramientas eléctricas y a los accesorios. Revise si hay piezas móviles desalineadas o torcidas, si hay piezas rotas y cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña la herramienta eléctrica, hágala reparar antes de usarla. Muchos accidentes son producto del mantenimiento incorrecto de las herramientas eléctricas. Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte que se mantienen adecuadamente, con sus bordes de corte alados, son menos propensas a trabarse y son más fáciles de controlar. Use la herramienta eléctrica, los accesorios, las brocas, etc. de acuerdo con estas instrucciones, considerando las condiciones de trabajo y el trabajo que desea realizar. El uso de la herramienta eléctrica en operaciones distintas para las que fue diseñada podría crear una situación de peligro. Mantenga las manijas y las supercies de agarre secas, limpias y sin aceite ni grasa. Las manijas y supercies de agarre h

n segura ni controlar la herramienta en situaciones inesperadas.48 Uso y cuidado de herramientas con batería Recargue solo con el cargador especicado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede crear un riesgo de incendio cuando se usa con otro paquete de baterías. Use las herramientas eléctricas solo con los paquetes de baterías especícamente designados para ellas. El uso de cualquier otro paquete de baterías puede crear un riesgo de lesión e incendio. Cuando el paquete de baterías no está en uso, aléjelo de objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran crear una conexión entre los terminales. Es posible que conectar los terminales de la batería entre sí produzca quemaduras o un incendio. En condiciones de maltrato, es posible que salga líquido de la batería. Evite el contacto. Si se produce un contacto accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, solicite atención médica adicional. El líquido que sale de la batería puede provocar irritación o quemaduras. No utilice un paquete de baterías ni una herramienta si están dañadas o modicadas. Las baterías dañadas o modicadas pueden mostrar una conducta impredecible que ocasione incendios, explosiones o riesgo de lesión. No exponga el paquete de baterías ni la herramienta al fuego o a una temperatura excesiva. La exposición al fuego o a temperaturas por encima de los 265 °F podría causar una explosión. Siga todas las instrucciones de carga y no cargue el paquete de baterías ni las herramientas fuera del rango de temperatura especicado en las instrucciones. La carga inadecuada o a temperaturas fuera del rango especicado podría dañar la batería y aumentar el riesgo de incendio. Reparación Permita que solo una persona capacitada repare la herramienta eléctrica, mediante el uso solo de piezas de repuesto idénticas. Esto mantendrá la seguridad de la herramienta eléctrica. Nunca realice mantenimiento a los paquetes de batería. Solo el fabricante o proveedores de servicio autorizados pueden realizar el mantenimiento de los paquetes de baterías. ADVERTENCIAS DE SEGURIDAD PARA LA SIERRA DE VAIVÉN Sostenga la herramienta eléctrica de las supercies de agarre aisladas al realizar una operación en la que el accesorio de corte pueda entrar en contacto con cableado oculto. Si un accesorio de corte entra en contacto con un cable "energizado" es posible que "energice" las piezas de metal expuestas de la herramienta eléctrica y podría provocar una descarga eléctrica al operador. Utilice abrazaderas u otro método práctico para asegurar y sostener la pieza de trabajo de una plataforma estable. Sostener la pieza de trabajo con una sola mano o apoyada en el cuerpo es inestable y puede causar pérdida de control.49

ADVERTENCIAS DE SEGURIDAD ADICIONALES

Asegure el material antes de cortarlo. Nunca lo sostenga con la mano ni sobre las piernas. Es posible que materiales delgados o pequeños se doblen o vibren con la hoja, provocando una pérdida de control. No taladre, je ni traspase una pared existente u otras áreas ocultas donde haya cableado eléctrico. Si esta situación es inevitable, desconecte todos los fusibles o interruptores de circuito que alimentan el área de trabajo. Nunca deje el gatillo bloqueado en la posición de encendido “ON”. Antes de enchufar la herramienta, verique que la traba del gatillo esté en la posición de apagado “OFF”. Los arranques accidentales pueden provocar lesiones. Tenga en cuenta la ubicación y el ajuste del botón de bloqueo del interruptor. Si el interruptor está bloqueado en la posición de encendido durante el uso, esté preparado para apagarlo en una situación de emergencia; primero apretando el gatillo y luego soltándolo inmediatamente, sin presionar el botón de bloqueo. Mantenga las manos alejadas del área de corte. No toque el área debajo del material que está cortando. La proximidad de la hoja con su mano estará oculta a la vista. No utilice hojas desaladas o dañadas. Las hojas torcidas se pueden romper fácilmente o pueden causar un contragolpe. Antes de comenzar a cortar, encienda la herramienta y deje que la hoja alcance la velocidad máxima. La herramienta puede vibrar si la velocidad de la hoja es demasiado baja al principio del corte y posiblemente haga un contragolpe. Use siempre gafas de seguridad o lentes de protección cuando utilice esta herramienta. Use una mascarilla antipolvo o un respirador para aplicaciones que generan polvo. Asegúrese de que todos los tornillos de ajuste y el soporte de la hoja estén rmes antes de realizar un corte. Si los tornillos de ajuste y los soportes están sueltos, esto podría provocar que la herramienta o la hoja se deslizaran, lo que provocaría una pérdida de control. Al retirar la hoja de la herramienta, evite el contacto con la piel y utilice guantes protectores adecuados al agarrar la hoja o el accesorio. Es posible que los accesorios estén calientes después de un uso prolongado. El uso de un interruptor de circuito de falla de puesta a tierra y de dispositivos de protección personal, como guantes de goma y calzado para electricistas, mejorarán aún más su seguridad personal. No utilice herramientas con calicación “Solo CA” con un suministro de electricidad de CC. Aunque parezca que la herramienta funciona, es probable que los componentes eléctricos de CA fallen y creen un peligro para el operador. Mantenga los mangos secos, limpios y sin aceite ni grasa. Si tiene las manos resbaladizas, no podrá controlar con seguridad la herramienta eléctrica. Implemente un programa de mantenimiento periódico para la herramienta. Cuando limpie una herramienta, no desmonte ninguna parte de esta, ya que los cables internos podrían quedar mal colocados o pellizcados, o los resortes de retorno del resguardo de seguridad podrían quedar mal puestos. Algunos productos de limpieza, como la gasolina, el tetracloruro de carbono, el amoníaco y otros, pueden dañar las piezas de plástico. Peligro de lesiones para el usuario. La reparación del cordón de alimentación solo se debe realizar en un centro de servicio la fábrica SKIL o una estación de servicio SKIL autorizada.50 SÍMBOLOS Símbolos de seguridad El objetivo de los símbolos de seguridad es captar su atención ante posibles peligros. Los símbolos de seguridad y las explicaciones que se dan merecen su atención y comprensión cuidadosa. Las advertencias del símbolo no eliminan por sí mismas ningún peligro. Las instrucciones y las advertencias que se dan no son substitutos de las medidas adecuadas de prevención de accidentes. ADVERTENCIA Asegúrese de leer y de comprender todas las instrucciones de seguridad en este manual del propietario, incluidos todos los símbolos de alerta de seguridad como “PELIGRO”, “ADVERTENCIA” y “PRECAUCIÓN” antes de usar esta herramienta. El incumplimiento de las siguientes instrucciones puede provocar descargas eléctricas, incendios y/o lesiones personales graves. Las deniciones que se ofrecen a continuación describen el nivel de gravedad de cada símbolo. Lea el manual y preste atención a dichos símbolos. Este es el símbolo de advertencia de seguridad. Se utiliza para advertirlo de los peligros de posibles lesiones personales. Cumpla con todos los mensajes de seguridad a continuación de este símbolo para evitar posibles lesiones o consecuencias fatales. PELIGRO PELIGRO indica una situación de peligro que, de no evitarse, ocasionará la muerte o lesiones graves. ADVERTENCIA ADVERTENCIA indica una situación potencialmente peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN PRECAUCIÓN, se usa con el símbolo de advertencia de seguridad e indica una situación peligrosa que, de no evitarse, puede causar lesiones menores o moderadas. Mensajes de prevención de daños e información Estos mensajes informan al usuario sobre informaciones y/o instrucciones importantes que, de no seguirse, pueden causar daños al equipo o la propiedad. Antes de cada mensaje, aparece la palabra “AVISO”, como en el ejemplo a continuación: AVISO: Si no se siguen estas instrucciones se pueden producir daños al equipo o la propiedad. ADVERTENCIA Durante el funcionamiento de cualquier herramienta eléctrica, pueden entrar objetos extraños a los ojos y causar graves daños oculares. Use siempre lentes o gafas de seguridad con protecciones laterales y, cuando sea necesario, un protector facial que cubra todo el rostro antes de comenzar a operar una herramienta eléctrica. Recomendamos usar una máscara de seguridad de visión amplia sobre los lentes o las gafas de seguridad estándar con protección lateral. Siempre use lentes de protección que cumplan con la norma ANSI Z87.1.51 SÍMBOLOS (CONTINUACIÓN) IMPORTANTE: Algunos de los siguientes símbolos pueden aparecer en sus herramientas. Obsérvelos y conozca su signicado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta de manera ecaz y segura. Símbolo Nombre Designación/Explicación V Voltios Voltaje (potencial) A Amperios Corriente Hz Hertz Frecuencia (ciclos por segundo) W Vatios Alimentación kg Kilogramos Peso min Minutos Hora s Segundos Hora Ø Diámetro Tamaño de las brocas para taladro, piedras de amolar, etc.

Velocidad sin carga Velocidad de rotación sin carga n Rango de velocidad Velocidad máxima alcanzable …/min Revoluciones o pasadas por minuto Revoluciones, pasadas, velocidad de supercie, órbitas, etc. por minuto 0 Posición de apagado Velocidad cero, torsión cero... 1,2,3,… I,II,III, Ajustes del selector Ajustes de velocidad, par o posición. Un número mayor signica mayor velocidad Selector de regulación continua con apagado La velocidad aumenta desde el ajuste 0 Flecha Acción en la dirección de la echa Corriente alterna Tipo o característica de corriente Corriente directa Tipo o característica de corriente Corriente alterna o directa Tipo o característica de corriente Herramienta de clase II Designa las herramientas de construcción con doble aislamiento Terminal de tierra Terminal de conexión a tierra Sello de iones de litio de RBRC Designa el programa de reciclaje de baterías de iones de litio Sello de níquel-cadmio de RBRC Designa el programa de reciclaje de baterías de níquel-cadmio52 Símbolo Nombre Designación/Explicación Símbolo de lectura del manual Indica al usuario que lea el manual Símbolo de use de lentes de protección Siempre use gafas o lentes de seguridad con protecciones laterales y una careta protectora cuando opere este producto53 SÍMBOLOS (INFORMACIÓN DE CERTIFICACIÓN) IMPORTANTE: Algunos de los siguientes símbolos de información de certicación pueden aparecer en sus herramientas. Obsérvelos y conozca su signicado. La interpretación correcta de estos símbolos le permitirá utilizar la herramienta de manera ecaz y segura. Símbolo Designación/Explicación Este símbolo designa que esta herramienta está incluida en la lista de Underwriters Laboratories. Este símbolo designa que esta herramienta es reconocida por Underwriters Laboratories. Este símbolo designa que esta herramienta está incluida en la lista de Underwriters Laboratories, conforme a las normas de Estados Unidos y Canadá. Este símbolo designa que esta herramienta está incluida en la lista de Canadian Standards Association. Este símbolo designa que esta herramienta está incluida en la lista de Canadian Standards Association, conforme a las normas de Estados Unidos y Canadá. Este símbolo designa que esta herramienta está incluida en la lista de Intertek Testing Services, conforme a las normas de Estados Unidos y Canadá. Este símbolo designa que esta herramienta cumple con las normas NOM de México.54

CONOZCA SU SIERRA DE VAIVÉN

Fig. 1 Botón de bloqueo Interruptor tipo gatillo de velocidad variable Agarre de caucho Aberturas de ventilación Palanca de control de órbita Cubierta de cambio de hoja sin herramientas Protector de hoja Base Guía de rodillo de la hoja Interruptor deslizante para soplado de polvo Llave inglesa hexagonal55 ESPECIFICACIONES General Modelo N.º JS313101 Entrada de alimentación 120V~,60Hz,5A Velocidad sin carga (n

) 0-3000/min Longitud del recorrido 18mm (3/4’’) Ángulo de corte 0

Capacidad de corte en madera (mm) 75mm (3 pulg.) Capacidad de corte en aluminio (mm) 12mm (1/2 pulg.) Capacidad de corte en metal (mm) 6 mm (15/64 pulg.)56

INSTRUCCIONES DE FUNCIONAMIENTO

Instalación de la hoja sin herramientas ADVERTENCIA Para evitar lesiones personales, desconecte siempre el enchufe de la fuente de alimentación antes realizar cualquier tarea de ensamblaje, ajuste o cambio de hojas.

1. Eleve la cubierta de cambio de la hoja

sin herramienta e inserte la hoja (con los dientes apuntando a la dirección de corte) en la ranura del soporte de cambio de hoja sin herramienta (Fig. 2).

2. Suelte la cubierta de cambio de hoja sin

herramienta para bloquear la hoja en su lugar.

3. Empuje hacia abajo la hoja para verificar

que esté asegurada. AVISO: Cuando inserte la hoja de sierra, la parte posterior debe estar en la ranura del rodillo guía (Fig. 3). AVISO: La herramienta admite las hojas de vástago en T o en U que están disponibles comúnmente.

4. Para retirar la hoja, levante la cubierta de

cambio de hoja sin herramienta y retire cuidadosamente la hoja. Interruptor tipo gatillo de velocidad variable La herramienta está equipada con un inter- ruptor tipo gatillo de velocidad variable. La herramienta se puede activar o desactivar al apretar o soltar el gatillo. La velocidad se puede ajustar desde el nivel de SPM mínimo hasta el máximo indicado, según la presión que se aplica al gatillo. Aplique más presión para aumentar la velocidad y aplique menos presión para reducirla (Fig. 4). Fig. 3 Hoja Guía de rodillo Fig. 4 Aumento de velocidad Fig. 2 Cubierta de cambio de hoja sin herra- mienta57 Botón de bloqueo El botón de bloqueo, situado en el mango de la herramienta, permite un funcionamiento con- tinuo a un máximo de SPM sin apretar el gatillo. Si presiona el botón de bloqueo mientras está presionado el interruptor tipo gatillo, el interrup- tor se bloqueará en posición de funcionamiento. Para liberar el botón de bloqueo, presione y suelte el interruptor tipo gatillo (Fig. 5). Fig. 5 Bloqueo del interruptor tipo gatillo Liberación del bloqueo Acción orbital La sierra cuenta con un control de órbita que le permite elegir la mejor acción de corte para su material. Simplemente, gire la palanca hasta la posición deseada para el tipo de corte que está hacien- do. Gire la palanca a un ajuste más alto para aumentar la acción orbital. Gire la palanca a un ajuste más bajo para disminuir la acción orbital. Se puede elegir entre cuatro ajustes de corte de acción orbital, según los diferentes tipos de materiales (Fig. 6).

Fig. 658 Ajuste 0: corte preciso en todos los materiales (cortes rectos y curvos). Ajuste 1: corte rápido en metal (solo cortes rectos). Ajuste 2: corte rápido en plástico (solo cortes rectos). Ajuste 3: corte rápido en madera dura (solo cortes rectos). AVISO: Siempre realice cortes de prueba en el material de desecho primero para determinar el mejor ajuste. AVISO: Seleccione siempre “0” cuando corte material que se astilla. AVISO: Para lograr la acción orbital completa, la hoja debe estar apuntando en ángulo recto, la parte trasera de la hoja debe reposar sobre la ranura del rodillo y la base debe estar hacia delante. La acción orbital no se puede detectar cuando la sierra funciona libremente. La sierra debe cortar para que haya acción orbital. Es más fácil ver la velocidad de corte cuando se corta material más grueso. ADVERTENCIA Para reducir el riesgo de lesiones, siempre espere a que la sierra de vaivén se detenga por completo antes de cambiar el ajuste de la función orbital. Interruptor deslizante para soplado de polvo Para soplar aserrín, coloque el interruptor en el ajuste de soplado 0 (Fig.7). Para desactivar la función de soplado, mueva el interruptor hacia el ajuste 1 (Fig.8). ADVERTENCIA Para reducir el riesgo de lesiones, siempre espere a que la sierra de vaivén se detenga por completo antes de cambiar el ajuste de soplado de polvo. Fig. 7 Fig. 859 Ajuste del ángulo del biselado de la base Para ajustar el ángulo de corte, dé vuelta la herramienta y aoje el tornillo hexagonal que asegura la base con una llave inglesa hexago- nal. (Fig. 9) Mueva la base levemente hacia delante e inclínela al ángulo requerido (0º o 45º) utilizan- do la escala (0º o 45º) que está marcada en el soporte de la base. La base tiene ranuras a 0º o 45º (inclinación izquierda o derecha) para ajustar fácilmente el ángulo (Fig. 10 y Fig. 11). Fig. 9 Fig. 10 45º45º

Fig. 1160 Mueva la base levemente hacia atrás hasta que las clavijas de bloqueo se ubiquen en las ranuras a 0º o 45º (Fig. 12 y Fig. 13). Asegúrese de que las clavijas de bloqueo estén ubicadas en las ranuras del ángulo que se- leccionó. Vuelva a apretar los tornillos hexagonales. Fig. 12 Ranuras Clavijas de bloqueo Fig. 1361 Consejos de corte Coloque hacia abajo el lado bueno del material y asegúrelo en una prensa de tornillo o sujéte- lo. Dibuje líneas de corte o diseños sobre el lado del material que apunta hacia usted. Luego, coloque el borde delantero de la base de la sierra en la pieza de trabajo y alinee la hoja con la línea que va a cortar. Sostenga la sierra de vaivén con rmeza, enciéndala y presione hacia abajo (para mantener la base de la sierra en posición plana contra la pieza de trabajo) a me- dida que presiona lentamente la sierra en la dirección de corte. Aumente gradualmente la velocidad de corte, siempre cortando cerca de la línea (a menos que quiera dejar lugar para el lijado). Cuando corte, es posible que deba ajustar o reubicar el tornillo de banco o las abrazaderas para mantener estable la pieza. No fuerce la sierra; si lo hace, los dientes de la sierra pueden deslizarse y desgastarse sin cortar, y la hoja se puede quebrar. Deje que la sierra haga la mayor parte del trabajo. Cuando siga curvas, corte lenta- mente para que la hoja pueda atravesar el grano. Esto le dará un corte preciso y evitará que la hoja se desvíe. Cortes con una regla de trazar, use una hoja de corte áspero siempre que sea posible. Sujete una regla de trazar sobre la pieza de trabajo en forma paralela a la línea de corte y al ras del costado de la base de la sierra. Puede elegir entre marcar primero la línea de corte y luego colocar la regla en forma paralela y a la misma distancia entre la hoja y el borde de la base; o bien, marcar primero el borde lateral de la base y luego sujetar la regla sobre la marca y en forma paralela a la línea de corte (Fig. 14). A medida que corte, mantenga el borde de la base de la sierra al ras de la regla y en posición plana a la pieza de trabajo (Fig. 14). Corte de metal Cuando corte metal, siempre sujete el material de manera segura. Asegúrese de mover la sierra lentamente. Use velocidades más bajas. No tuerza, doble ni fuerce la hoja. Si la sierra salta o rebota, use una hoja con dientes más nos. Si la hoja parece atascada cuando corta metal blando, use una hoja con dientes más gruesos.

• Para un corte más fácil, lubrique la hoja con un palillo de cera para corte, si es posible, o use aceite de corte cuando corte acero.

• El metal delgado debe colocarse entre dos piezas de madera o sujetarse con rmeza a una sola pieza de madera (con la madera en la parte superior del metal). Dibuje las líneas o el diseño de corte en la pieza superior de madera.

• Cuando corte extrusiones de aluminio o hierro angular, je la pieza de trabajo con una prensa de tornillo y corte cerca de esta.

• Cuando corte tuberías y el diámetro sea mayor que la profundidad de la hoja, corte a través de la pared de la tubería y luego inserte la hoja en el corte, rotando la tubería a medida que corta. Fig. 14 Línea de corte Abrazaderas Base Contra Borde Recto62 Corte a profundidad (Fig. 15) El corte a profundidad es útil y ahorra tiempo para realizar aberturas sin terminar en mate- riales más blandos. No es necesario perforar un oricio desde un corte interior u oculto. No intente cortar a profundidad materiales duros como el acero.

1. Dibuje líneas para la abertura.

2. Sostenga rmemente la sierra e inclínela

hacia delante de modo que la punta de la base de la sierra se apoye sobre la pieza, pero con la hoja aún libre para trabajar.

3. Arranque el motor y luego, muy lentamente,

4. Cuando la hoja toque la pieza, continúe presionando hacia abajo la punta de la base de la

sierra mientras gira lentamente la sierra como una bisagra hasta que la hoja corte la pieza de trabajo y la base se apoye de forma plana sobre esta.

5. Luego, siga cortando hacia delante sobre la línea de corte.

AVISO: No recomendamos los cortes a profundidad con una hoja en espiral. Para hacer bordes limpios, corte hasta la esquina; luego detenga la sierra poco antes de redondear el borde. Una vez que la abertura esté completa, vuelva a cada borde y córtelo desde la dirección opuesta para escuadrarlo. Fig. 1563 MANTENIMIENTO Servicio de ajustes y reparaciones ADVERTENCIA Es posible que el mantenimiento preventivo realizado por personal no autorizado tenga como resultado una colocación incorrecta de los cables y componentes internos, lo cual podría causar un peligro grave. Recomendamos que todo el servicio de ajustes y reparaciones de la herramienta sea realizado por un Centro de Servicio de Fábrica SKIL o una Estación de Servicio SKIL Autorizada. Lubricación de la herramienta Su herramienta SKIL ha sido debidamente lubricada y está lista para usar. Se recomienda que las herramientas con engranajes se engrasen con un lubricante especializado cada vez que se cambie el cepillo. Cepillos de carbono Los cepillos y el conmutador de su herramienta se diseñaron para brindar muchas horas de servicio conable. Para mantener la eciencia máxima del motor, recomendamos examinar los cepillos cada dos a seis meses. Solo se deben utilizar cepillos de repuesto SKIL originales, diseñados especialmente para su herramienta. Limpieza ADVERTENCIA Para evitar accidentes, desconecte siempre la herramienta del suministro de electricidad antes de limpiar o realizar cualquier mantenimiento. La herramienta se puede limpiar mejor con aire comprimido seco. Siempre use gafas de seguridad cuando limpie herramientas con aire comprimido. Las aberturas de ventilación y las palancas del interruptor deben mantenerse limpias y libres de materiales extraños. No intente limpiar insertando objetos puntiagudos a través de las aberturas. PRECAUCIÓN Ciertos agentes de limpieza y solventes de limpieza dañan las piezas de plástico. Algunos de estos son: gasolina, tetracloruro de carbono, solventes de limpieza clorados, amoníaco y detergentes domésticos que contienen automático. Almacenamiento Almacene la herramienta en un lugar cerrado que no sea accesible para los niños. Manténgala alejada de agentes corrosivos.64

EXTENSIONES ELÉCTRICAS

ADVERTENCIA Si necesita una extensión eléctrica, debe utilizar un cordón con conductores de tamaño adecuado que sea capaz de transportar la corriente necesaria para la herramienta. Esto evitará caídas de voltaje excesivas, pérdida de potencia o sobrecalentamiento. Las herramientas con puesta a tierra deben usar extensiones eléctricas de 3 conductores, que tengan enchufes y tomacorrientes de 3 clavijas. Nota: Cuanto más bajo sea el número del calibre, más pesada debe ser la extensión. TAMAÑOS RECOMENDADOS DE LAS EXTENSIONES ELÉCTRICAS PARA HERRAMIENTAS DE CORRIENTE ALTERNA DE 120 VOLTIOS Amperaje de la herramienta Tamaño del cable en A.W.G. Tamaños de cables en mm

Largo del cordón en pies

Largo del cordón en metros

SOLUCIÓN DE PROBLEMAS

Problema Cause Solución La herramienta no arranca.

1. El cable de alimentación no

2. Se fundió el fusible de la

fuente de alimentación o se desconectó el interruptor de circuito.

3. El cable está dañado.

4. El interruptor está quemado.

1. Enchufe la herramienta a una

fuente de alimentación.

2. Reemplace el fusible o

restablezca el interruptor de circuito que se fundió. (Si el producto hace que el circuito se desconecte o que el fusible se queme reiteradamente, descontinúe su uso inmediatamente y solicite que lo reparen en un centro de servicio autorizado o una estación de servicio SKIL).

3. Revise el cordón para ver si

está dañado. Si está dañado, pida en un centro o estación de servicio autorizada de SKIL que reemplacen el cordón.

4. Pida en un centro o estación

de servicio autorizada de SKIL que reemplacen el interruptor. La herramienta no levanta velocidad

1. La extensión eléctrica es

muy larga o el calibre es insuciente.

2. El voltaje de la casa es bajo.

1. Reemplácelo con una

extensión eléctrica adecuada. (Consulte la sección "EXTENSIONES ELÉCTRICAS").

2. Comuníquese con su

compañía de electricidad. Vibración excesiva 1. La hoja está doblada.

2. La hoja no está asegurada en

2. Consulte la sección

INSTRUCCIONES DE FUNCIONAMIENTO, “Instalación de la hoja sin herramientas”.66 GARANTÍA LIMITADA PARA HERRAMIENTAS MECÁNICAS PORTÁTILES DE CONSUMO DE SERVICIO PESADO HD, SHD

Chervon North America (“el Vendedor”) garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles de consumo, de banco y de servicio pesado HD y SHD de SKIL estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. Los modelos de herramientas mecánicas de banco y portátiles de consumo de SKIL estarán libres de defectos de material o de fabricación durante un período de noventa días si la herramienta se emplea para uso profesional. LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto completo, con el transporte prepagado, a cualquier Centro de servicio de fábrica SKIL o Estación de servicio SKIL autorizada. Para localizar Estaciones de servicio autorizadas de herramientas mecánicas SKIL, sírvase visitar www.Registermyskil.com o llame al 1-877-SKIL-999 (1-877-754-5999). ESTA GARANTÍA LIMITADA NO SE APLICA A ARTÍCULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVÉN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTÍCULOS RELACIONADOS. TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED. EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO DE NINGÚN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR PÉRDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED. ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TAMBIÉN TENGA OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADÁ Y DE PAÍS EN PAÍS. ESTA GARANTÍA LIMITADA SE APLICA SÓLO A LOS PRODUCTOS VENDIDOS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTÍA EN OTROS PAÍSES, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE SKIL. © Chervon North America, 1203 E. Warrenville Rd, Naperville, IL 60563. 04/19
