MANUAL DE USUARIO BCS 64/2 Bavaria

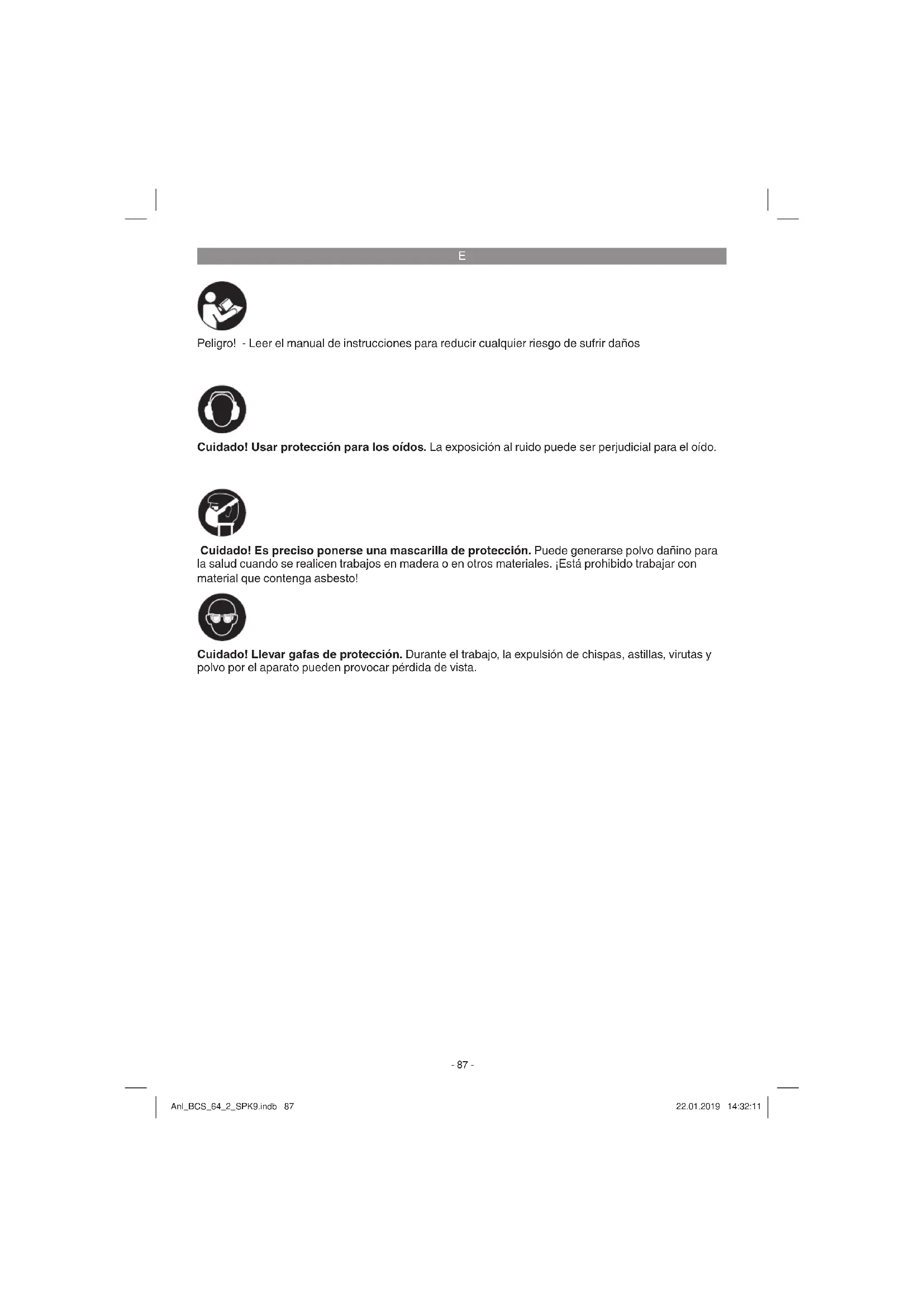

Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y polvo por el aparato pueden provocar pérdida de vista. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales. ¡Está prohibido trabajar con material que contenga asbesto! Anl_BCS_64_2_SPK9.indb 87Anl_BCS_64_2_SPK9.indb 87 22.01.2019 14:32:1122.01.2019 14:32:11E

Peligro! Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar le- siones o daños. Por este motivo, es preciso leer atentamente este manual de instrucciones/adver- tencias de seguridad. Guardar esta información cuidadosamente para poder consultarla en cual- quier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones/advertenci- as de seguridad. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

1. Instrucciones de seguridad

Encontrará las instrucciones de seguridad corres- pondientes en el prospecto adjunto. Peligro! Lea todas las instrucciones de seguridad e indicaciones. El incumplimiento de dichas inst- rucciones e indicaciones puede provocar descar- gas, incendios y/o daños graves. Guarde todas las instrucciones de seguridad e indicacio- nes para posibles consultas posteriores.

2. Descripción del aparato y

2.1 Descripción del aparato (fi g. 1a/1b)

3. Tecla de bloqueo para interruptor ON/OFF

4. Palanca de fi jación para ajustar profundidad

5. Cable de conexión

7. Tornillo de fi jación para ajuste de inglete

8. Tornillo de fi jación para tope en paralelo

9. Escala graduada para ángulo de ingletes

10. Empuñadura adicional

11. Caperuza de protección

14. Conexión para la aspiración de virutas

15. Palanca para abrir la cubierta protectora bas-

17. Tornillo para asegurar la hoja de la sierra

20. Adaptador para aspiración de virutas

21. Bloqueo del husillo

Abrir el embalaje y extraer cuidadosamente el aparato.

Retirar el material de embalaje, así como los dispositivos de seguridad del embalaje y para el transporte (si existen).

Comprobar que el volumen de entrega esté completo.

Comprobar que el aparato y los accesorios no presenten daños ocasionados durante el transporte.

Si es posible, almacenar el embalaje hasta que transcurra el periodo de garantía. Peligro! ¡El aparato y el material de embalaje no son un juguete! ¡No permitir que los niños jue- guen con bolsas de plástico, láminas y pie- zas pequeñas! ¡Riesgo de ingestión y asfi xia!

Instrucciones de seguridad

La sierra circular de mano ha sido concebida para realizar cortes rectos en madera, materiales similares a la madera y plásticos. Utilizar la máquina sólo en los casos que se indi- can explícitamente como de uso adecuado. Cual- quier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el respon- sable es el usuario u operario de la máquina. Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industria- les, comerciales o talleres, así como actividades similares. Anl_BCS_64_2_SPK9.indb 88Anl_BCS_64_2_SPK9.indb 88 22.01.2019 14:32:1222.01.2019 14:32:12E

4. Características técnicas

Tensión de red: .......................220-240 V ~ 50 Hz Consumo de energía: .............................. 1400 W Velocidad marcha en vacío: ................5500 r.p.m Profundidad de corte a 90°: ..................... 67 mm Profundidad de corte a 45°: ..................... 45 mm Hoja de la sierra: .................................Ø 190 mm Alojamiento para la hoja de sierra: ........Ø 20 mm Espesor hoja de la sierra: ........................ 2,4 mm Clase de protección: ..................................... II/

Peso: ..........................................................3,8 kg Peligro! Ruido y vibración Los valores con respecto al ruido y la vibración se determinaron conforme a la norma EN 60745. Nivel de presión acústica L

............................................3 dB Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Los valores totales de vibración (suma de vec- tores en las tres direcciones) se determinaron conforme a la norma EN 60745. Empuñadura Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

Empuñadura adicional Valor de emisión de vibraciones a

Imprecisión K = 1,5 m/s

El valor de emisión de vibraciones indicado se ha calculado conforme a un método de ensayo normalizado, pudiendo, en algunos casos excepcionales, variar o superar el valor indicado dependiendo de las circunstancias en las que se utilice la herramienta eléctrica. El valor de emisión de vibraciones indicado pue- de utilizarse para comparar la herramienta con otras. El valor de emisión de vibraciones indicado tam- bién puede utilizarse para una valoración prelimi- nar de los riesgos. ¡Reducir la emisión de ruido y las vibracio- nes al mínimo!

Emplear sólo aparatos en perfecto estado.

Realizar el mantenimiento del aparato y limpi- arlo con regularidad.

Adaptar el modo de trabajo al aparato.

No sobrecargar el aparato.

En caso necesario dejar que se compruebe el aparato.

Apagar el aparato cuando no se esté utilizan- do.

Llevar guantes. Cuidado! Riesgos residuales Incluso si esta herramienta se utiliza adecua- damente, siempre existen riesgos residuales. En función de la estructura y del diseño de esta herramienta eléctrica pueden producir- se los siguientes riesgos:

1. Lesiones pulmonares en caso de que no se

utilice una mascarilla de protección antipolvo.

2. Lesiones auditivas en caso de que no se utili-

ce una protección para los oídos adecuada.

3. Daños a la salud derivados de las vibracio-

nes de las manos y los brazos si el aparato se utiliza durante un largo periodo tiempo, no se sujeta del modo correcto o si no se realiza un mantenimiento adecuado.

5. Antes de la puesta en marcha

Antes de conectar la máquina, asegurarse de que los datos de la placa de identifi cación coinci- dan con los datos de la red eléctrica. Desenchufar el aparato antes de realizar ajustes.

5.1 Ajustar la profundidad de corte (fi g. 2/3)

Soltar la palanca de fijación que se encuentra en la parte posterior de la cubierta de protec- ción para ajustar la profundidad de corte (4).

Colocar la base de la sierra (6) plana sobre la superficie de la pieza a trabajar. Elevar la sierra hasta que la hoja (12) se encuentre en la profundidad de corte (a) necesaria.

El ángulo estándar prefijado entre la base de la sierra (6) y la hoja (12) es de 90°.

Para efectuar cortes oblicuos es preciso mo- dificar dicho ángulo.

Soltar el tornillo de fijación para ajustar los ingletes (7).

El ángulo de corte se puede cambiar hasta en 45°; observar la escala del ángulo de corte (9).

Volver a apretar el tornillo de fijación para ajustar los ingletes (7). Comprobar que estén bien sujetos.

Conectar la sierra circular con el adaptador (20) a un aspirador adecuado. Para ello, int- roducir primero el adaptador (20) en la salida de aspiración de virutas prevista (14) en la sierra circular de mano. Dicho adaptador (20) se puede conectar a cualquier aspirador (a) (no incluido en el volumen de entrega). Dicha conexión permite aspirar de forma óptima las virutas de la pieza. Las ventajas: favorece el manejo del aparato, al mismo tiempo que protege la salud. El área de trabajo permane- ce además más limpia y segura.

El polvo que se genera durante el trabajo puede ser peligroso. Tener en cuenta las inst- rucciones de seguridad.

¡Atención! El aspirador utilizado debe estar indicado para el material a trabajar.

Comprobar que todas las piezas estén bien unidas.

El tope en paralelo (16) permite serrar líneas en paralelo.

Aflojar el tornillo de fijación situado en la base de la sierra (6) para el tope en paralelo (8).

El montaje tiene lugar introduciendo el tope en paralelo (16) en la guía (a) de la base de la sierra (6) (véase fig. 7).

Determinar la distancia necesaria y volver a apretar el tornillo de fijación (7).

Como utilizar el tope en paralelo: Colocar el tope en paralelo (16) de forma correcta en el borde de la pieza y empezar a serrar. ¡Atención! Realizar un corte de prueba en una pieza de madera sobrante

6.1 Trabajar con la sierra circular de mano

Sujetar siempre la sierra circular por la em- puñadura.

La pieza retrae automáticamente la cubierta protectora oscilable (19).

¡No ejercer fuerza! Avanzar con la sierra cir- cular de forma suave y homogénea.

La pieza que se desea trabajar debe encon- trarse al lado derecho de la sierra para que la parte ancha de la mesa de apoyo descanse sobre toda su superficie.

Si se sierra una línea predefinida, guiar la sierra circular por la entalladura correspon- diente.

Sujetar piezas de madera pequeñas antes de trabajarlas. No sujetarla nunca con la mano.

Tener en cuenta las disposiciones de seguri- dad. ¡Ponerse gafas de protección!

No utilizar hojas de sierra defectuosas ni ho- jas que presenten grietas o hendiduras.

No utilizar bridas/tuercas cuya perforación sea mayor o inferior a la de la hoja de la sier- ra.

No frenar la hoja de la sierra con la mano ni tampoco ejerciendo presión lateral.

La protección oscilable no se puede encajar y, una vez finalizados los trabajos, se debe volver a encontrar en la posición inicial.

Antes de utilizar la sierra circular comprobar el funcionamiento de la protección oscilable con la sierra desenchufada.

Antes de utilizar la sierra asegurarse siempre de que los dispositivos de seguridad como, p. ej., protección oscilable, cuña abridora, brida y dispositivos de ajuste, funcionen y estén bien ajustados.

Asegurarse de que el aspirador esté correc- tamente conectado. ¡Atención! ¡Desenchufar la sierra circular antes de realizar cualquier trabajo en la misma! Anl_BCS_64_2_SPK9.indb 90Anl_BCS_64_2_SPK9.indb 90 22.01.2019 14:32:1222.01.2019 14:32:12E

Adaptar la profundidad de corte, el ángulo de corte y el tope en paralelo (véase apartados 5.1, 5.2 y 5.4).

Asegurarse de que no se ha presionado el interruptor ON/OFF (2), Enchufar primero el aparato a una toma de corriente adecuada.

Conectar la sierra circular sólo con la hoja de sierra incorporada!

Colocar la base de la sierra plana sobre la pieza a trabajar. La hoja de la sierra no debe tocar la pieza.

Sujetar la sierra circular con las dos manos.

6.3 Interruptor ON/OFF (fi g. 9)

Conexión: Pulsar simultáneamente la tecla de bloqueo (3) y el interruptor ON/OFF (2).

Esperar hasta que la hoja de sierra haya alcanzado la velocidad máxima. Desplazar a continuación la hoja de sierra lentamente por la línea de corte. Ejercer sólo una ligera presi- ón sobre la hoja de sierra. Desconexión: Soltar la tecla de bloqueo y el interruptor ON/OFF

Al soltar la empuñadura, la máquina se de- sconecta automáticamente para que no se pueda poner en marcha de forma involunta- ria.

Asegurarse de no cubrir ni obturar los orifi- cios de ventilación durante los trabajos.

No frenar la hoja de la sierra tras su descone- xión presionándola lateralmente.

¡Atención! Dejar la máquina una vez la hoja de la sierra se haya parado completamente. ¡Atención! Realizar un corte de prueba en una pieza de madera sobrante

6.4 Cómo cambiar la hoja de la sierra (fi g.

10-11) ¡Atención! ¡Desenchufar la sierra circular an- tes de realizar cualquier trabajo en la misma! Utilizar exclusivamente hojas de sierra que cum- plan con la norma EN 847-1 y del mismo modelo que la hoja de sierra suministrada con esta sierra circular de mano. Solicitar información en una tienda especializada. Para cambiar la hoja de la sierra, se precisa la correspondiente llave de hexágono interior ad- junta (13). La llave de hexágono interior (13) está guardada en el cable de conexión. Cuando sea necesario, sacar la llave de hexágono interior (13) del cable de conexión. ¡Atención! ¡Por motivos de seguridad, no poner en funcionamiento la sierra circular de mano con la llave de hexágono interior (13) insertada!

Presionar el bloqueo de husillo (21).

Soltar el tornillo para fijar la hoja de la sierra (17) con la llave para la hoja de la sierra (13).

Retirar y sujetar la cubierta protectora bascu- lante móvil (19) con una palanca para dicha cubierta (15).

Sacar hacia abajo la brida (18) y la hoja de la sierra (12).

Limpiar la brida, colocar la nueva hoja de si- erra. ¡Tener en cuenta la dirección de marcha (véase flecha en la cubierta de protección y en la hoja de la sierra)!

Apretar el tornillo para fijar la hoja de la sierra (17), asegurarse de que funcione suavemen- te.

Antes de activar el interruptor ON/OFF, es ne- cesario asegurarse de que la hoja de la sierra esté correctamente montada, que las piezas móviles se muevan con suavidad y el tornillo de sujeción esté bien apretado.

7. Cambio del cable de conexión a

la red eléctrica Peligro! Cuando el cable de conexión a la red de este aparato esté dañado, deberá ser sustituido por el fabricante o su servicio de asistencia técnica o por una persona cualifi cada para ello, evitando así cualquier peligro. Anl_BCS_64_2_SPK9.indb 91Anl_BCS_64_2_SPK9.indb 91 22.01.2019 14:32:1222.01.2019 14:32:12E

8. Mantenimiento, limpieza y pedido

de piezas de repuesto Peligro! Desenchufar siempre antes de realizar algún trabajo de limpieza.

Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa del motor. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.

Se recomienda limpiar el aparato tras cada uso.

Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilizar productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plá- stico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato.

8.2 Escobillas de carbón

En caso de formación excesiva de chispas, ponerse en contacto con un electricista espe- cializado para que compruebe las escobillas de carbón.¡Atención! Las escobillas de carbón sólo deben ser cambiadas por un electricista.

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

8.4 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos si- guientes:

No. de artículo del aparato

No. de identidad del aparato

No. del recambio de la pieza necesitada. Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede volver a utilizar o llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Depositar las piezas defectuosas en un contene- dor destinado a residuos industriales. Informarse en el organismo responsable al respecto en su municipio o en establecimientos especializados.

Guardar el aparato y sus accesorios en un lugar oscuro, seco, protegido de las heladas e inaccesible para los niños. La temperatura de almacenamiento óptima se encuentra entre los 5 y 30 ˚C. Guardar la herramienta eléctrica en su embalaje original. Anl_BCS_64_2_SPK9.indb 92Anl_BCS_64_2_SPK9.indb 92 22.01.2019 14:32:1222.01.2019 14:32:12E

Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje. Alternativa de reciclaje en caso de devolución: El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar ade- cuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados. Sólo está permitido copiar la documentación y documentos anexos del producto, o extractos de los mismos, con autorización expresa de iSC GmbH. Nos reservamos el derecho a realizar modifi caciones técnicas Anl_BCS_64_2_SPK9.indb 93Anl_BCS_64_2_SPK9.indb 93 22.01.2019 14:32:1222.01.2019 14:32:12E

Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo. Es preciso tener en cuenta, que las siguientes piezas de este producto se someten a desgaste natural o provocado por el uso o que se necesitan las siguientes piezas como materiales de consumo. Categoría Ejemplo Piezas de desgaste* Escobillas de carbón Material de consumo/Piezas de consumo* Hoja de la sierra Falta de piezas *¡no tiene por qué estar incluido en el volumen de entrega! En caso de defi ciencia o fallo, rogamos que lo registre en la página web www.isc-gmbh.info. Describa exactamente el fallo y responda siempre a las siguientes preguntas:

¿Ha funcionado el aparato en algún momento o estaba defectuoso desde el principio?

¿Le ha llamado algo la atención antes de surgir el fallo (indicio antes del fallo)?
