Produkttype	Bærbar rundsav
Mærke	Bavaria
Model	BCS 64/2
Forsyningsspænding	220-240 V ~ 50 Hz
Optaget effekt	1400 W
Tomgangshastighed	5500 omdr./min
Skæredybde ved 90°	67 mm
Skæredybde ved 45°	45 mm
Klingediameter	190 mm
Klingeboring	20 mm
Klingetykkelse	2,4 mm
Vægt	3,8 kg
Beskyttelsesklasse	II (dobbelt isolation)
Lydtryksniveau (LpA)	95 dB(A)
Lydeffektniveau (LWA)	106 dB(A)
Vibrationer (hovedhåndtag)	4,92 m/s²
Vibrationer (ekstra håndtag)	5,24 m/s²
Indstilling af skæredybde	Ja, med låsehåndtag
Geringsindstilling	0° til 45°
Parallelanslag	Inkluderet
Støvudsugning	Tilslutning til støvsuger, adapter inkluderet
Spindellås	Ja, til klingeskift
Drejeligt beskyttelsesdæksel	Ja, med åbningshåndtag
Inkluderede tilbehør	Savklinge, sekskantnøgle, brugsanvisning

Ofte stillede spørgsmål - BCS 64/2 Bavaria

Hvordan skifter jeg savklingen på Bavaria BCS 64/2?

Tag først stikket ud af kontakten. Tryk på spindellåsen (21), løsn klingelåseskruen (17) med sekskantnøglen (13), skub det drejelige beskyttelsesdæksel (19) tilbage ved hjælp af håndtaget (15), fjern flangen (18) og den gamle klinge. Rens flangen, monter den nye klinge i overensstemmelse med pilens retning og stram skruen. Sørg for, at klingen drejer koncentrisk, før du tager den i brug igen.

Hvordan indstiller jeg skæredybden?

Løsn låsehåndtaget (4) bag på beskyttelsesdækslet. Placer savfoden (6) fladt på emnet, løft saven til den ønskede dybde (a), og stram derefter håndtaget. Kontroller, at det sidder korrekt.

Hvad er den maksimale geringsvinkel?

Geringsvinklen kan indstilles fra 0° til 45°. Løsn fikseringsskruen (7) foran på foden, vink saven efter skalaen (9) og stram skruen.

Hvordan bruger jeg parallelanslaget?

Løsn fikseringsskruen (8) i savfoden, sæt parallelanslaget (16) i føringsskinnen, indstil den ønskede afstand, stram skruen. Placer anslaget mod emnets kant og før saven langs den.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid høreværn, støvmaske og beskyttelsesbriller. Brug aldrig en defekt eller revnet klinge. Sørg for, at det drejelige beskyttelsesdæksel fungerer korrekt. Tag stikket ud før enhver justering eller klingeskift.

Hvordan tilslutter jeg en støvsuger til saven?

Sæt først støvsugeradapteren (20) på udsugningstilslutningen (14) bag på saven. Tilslut derefter en støvsuger, der er egnet til materialet. Dette sikrer optimal udsugning og holder dit arbejdsområde rent.

Hvad er savens effekt og hastighed?

Bavaria BCS 64/2 rundsaven har en optagen effekt på 1400 W og en tomgangshastighed på 5500 omdr./min. Den er designet til husholdningsbrug og let håndværk.

Hvordan rengør og vedligeholder jeg saven?

Tag altid stikket ud før rengøring. Rengør regelmæssigt ventilationsåbningerne og motorhuset med en ren klud eller lavtryks trykluft. Brug en fugtig klud med lidt mild sæbe, uden aggressive midler. Kulbørsterne skal udskiftes af en specialist, hvis de producerer for mange gnister.

Hvor finder jeg reservedele?

For at bestille reservedele skal du have apparattypen, artikelnummeret og identifikationsnummeret (på typeskiltet). Du kan se priser og oplysninger på www.isc-gmbh.info. Sliddele som kulbørster og savklinger fås hos kundeservice.

Hvordan tager jeg saven ud af drift og genbruger den?

Smid ikke apparatet i husholdningsaffaldet. I henhold til EU-direktiv 2012/19/EF skal brugte elværktøjer indsamles separat og genbruges miljøvenligt. Aflever apparatet på en dertil indrettet indsamlingsplads.

BRUGSANVISNING BCS 64/2 Bavaria

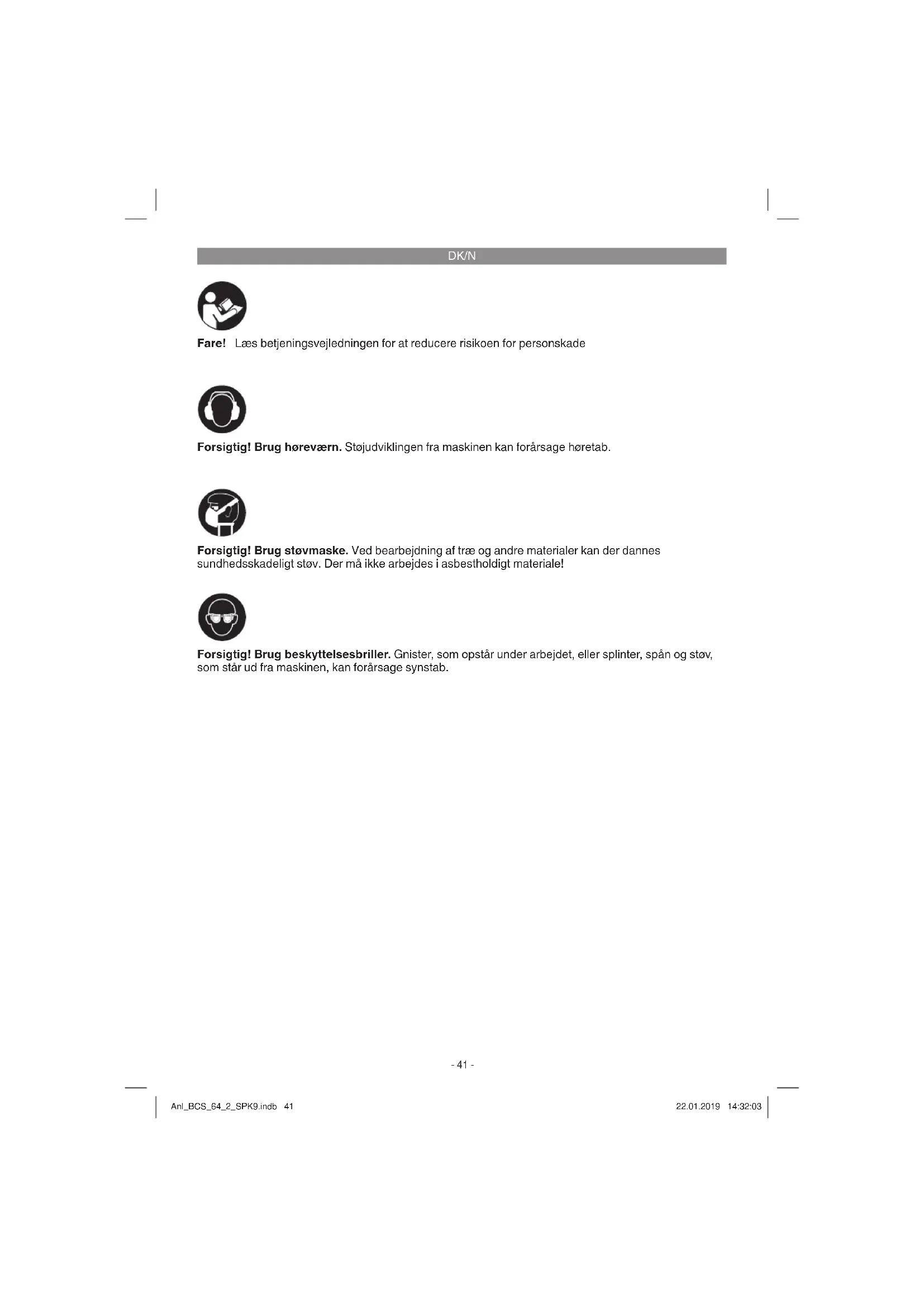

Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

DK/N

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1a/1b)

1. 1. Håndtag
2. Tænd/sluk-knap
3. Spærretaste for tænd/sluk-knap
4. Fikseringsgreb til indstilling af skæredybde
5. Netkabel
6. Sål
7. Låseskrue til indstilling af vinkelsnit
8. Låseskrue til parallelanslag
9. Skala til geringsvinkel
10. Hjælpegreb
11. Beskyttelseskappe
12. Savklinge
13. Unbrakonøgle
14. Tilslutning til spånudsugning
15. Greb til åbning af svingkappe
16. Parallelanslag
17. Skrue til klingesikring
18. Flange
19. Svingkappe
20. Adapter til spånudsugning
21. Spindellås

2.2 Leveringsomfang

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Håndrundsav
Savklinge
- Unbrakonøgle
• Originalbetjeningsvejledning
• Sikkerhedsanvisninger

Håndrundsaven er beregnet til savning af retliniede snit i træ, trælignende materialer og kunststoff er.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

DK/N

4. Tekniske data

Netspænding: 220-240 V \~ 50 Hz Optagen eff ekt: 1400 W Omdrejningstal, ubelastet: 5500 min ^-1 Skæredybde ved 90°: 67 mm Skæredybde ved 45°: 45 mm Savklinge: ∅ 190 mm Klingeholder: ∅ 20 mm Klingetykkelse: 2,4 mm Kapslingsklasse: II☐ Vægt: 3,8 kg

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til EN 60745.

Lydtryksniveau L_pA ..... 95 dB(A) Usikkerhed K_pA ..... 3 dB Lydeff ektniveau L_WA ..... 106 dB(A) Usikkerhed K_WA ..... 3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage høretab.

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi.

Det angivne svingningsemissionstal kan anvendes til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
- Vedligehold og rengør maskinen med jævne mellemrum.
- Tilpas arbejdsmåden efter maskinen.
• Overbelast ikke maskinen.
- Lad i givet fald maskinen underkaste et efter-syn.
- Sluk maskinen, när den ikke benyttes.
• Bærhandsker.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risiko-faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konstruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.
2. Høreskader, såfremt der ikke bæres egnet høreværn.
3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene.

Advarsel!

Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

5.1 Indstilling af skæredybde (fi g. 2/3)

• Løsn fikseringsgreb til indstilling af skæredybde på bagsiden af beskyttelseskappen (4).
• Sæt sålen (6) fladt ned på overfladen af saveemnet. Hæv saven, indtil savklingen (12) har nået den rigtige skæredybde (a).
• Fastgør fikseringsgreb til indstilling af skæredybde (4). Kontroller, at grebet sidder ordentligt fast.

DK/N

5.2 Geringsanslag (fi g. 4/5)

• Den forindstillede standardvinkel mellem sål (6) og savklinge (12) er 90°. Du kan ændre denne vinkel for at udføre skråsnit.
  • Løsn låseskrue til indstilling af vinkelsnit (7).
• Nu kan skærevinklen ændres med op til 45°; se skala for skærevinkel (9).
• Fastgør låseskrue til indstilling af vinkelsnit (7). Kontroller, at de sidder ordentligt fast.

5.3 Udsugning af støv og spån (fi g. 6)

• Slut rundsaven til en egnet støvsuger via støvsugeradapteren (20): Sæt først støvsugeradapteren (20) i spånudløbet (14) på håndrundsaven. Til støvsugeradapteren (20) kan nu tilkobles en egnet støvsuger (a) (støvsuger følger ikke med). Herved opnås en optimal støvudsugning fra saveemnet. Fordele: Du skåner såvel saven som dit eget helbred. Desuden holdes arbejdsområdet rent, ligesom sikkerheden i arbejdet øges.
• Støv, der opstår under arbejdet, kan være farligt. Læs nærmere herom i sikkerhedsanvisningerne.
• Vigtigt! Den støvsuger, der anvendes til udsugning, skal være egnet til det bearbejde-de materiale.
• Kontroller, at alle dele er korrekt forbundet med hinanden.

5.4 Parallelanslag (fi g. 7/8)

• Parallelanslaget (16) gør det muligt at save parallelle linier.
• Løsn låseskrue til parallelanslag (8), der befinder sig på sålen (6).
• Montering foretages ved at sætte parallelanslaget (16) ind i foringen (a) i sålen (6) (se fig. 7).
• Bestem den nødvendige afstand, og spænd låseskruen (8) fast igen.
• Brug af parallelanslag: Anbring parallelanslaget (16) fladt ind på emnekanten, og begynd savningen.

Vigtigt! Udfør et prøvesnit med et stykke aff aldstræ

6. Betjening

6.1 Arbejde med håndrundsaven

• Hold altid fast i rundsaven med et fast greb.
- Svingkappen (19) skubbes automatisk tilbage af saveemnet.
- Udøv ikke vold på saven og dens komponenter! Ryk rundsaven frem med en let, jævn bevægelse.
- Affaldsstykket skal befinde sig i rundsavens højre side, således at den brede del af bordet støttes med hele sin overflade.
- Når der saves efter en optegnet linie, føres rundsaven langs med indsnittet.
- Små træstykker skal spændes ind før savningen. De må ikke holdes fast i hånden.
- Følg sikkerhedsanvisningerne! Bær sikkerhedsbriller!
- Brug ikke defekte savklinger eller savklinger med revner eller sprækker.
- Brug ikke flanger/flangemøtrikker, hvor boringen er større eller mindre end savklingens.
- Savklingen må ikke bremses ned med hånden eller ved udøvelse af sidetryk.
- Svingkappen må ikke klemme og skal befinde sig i udgangsposition, når arbejdsprocessen er fuldført.
- Afprøv svingkappens funktion med netledningen trukket ud, før rundsaven tages i brug.
- Kontroller hver gang før du tager saven i brug, at sikkerhedsanordninger, såsom svingkappe, kløvekile, flange og justeringsanordninger, fungerer, som de skal, er korrekt indstillede og ordentligt fastgjorte.
- Kontroller, at støvudsugningen er tilsluttet korrekt.

Vigtigt! Husk at trække stikket ud af stikkontakten, inden du udfører arbejder på selve saven!

DK/N

6.2 Brug af rundsaven

• Tilpas skæredybde, skærevinkel og parallelanslag (se punkt 5.1, 5.2 og 5.4).
• Kontroller, at tænd/sluk-knappen (2) ikke er trykket ind. Nu kan du sætte stikket i en stikkontakt.
• Savklingen skal være sat i, når du tænder rundsaven!
• Anbring sålen fladt oven på saveemnet. Savklingen må ikke berøre saveemnet.
• Hold nu fast i rundsaven med begge hænder.

6.3 Tænd/Sluk-knap (fi g. 9)

Tænde rundsaven:

Tryk på läseknappen (3) og tænd/sluk-knappen (2) samtidigt.

- Lad savklingen køre op i fuld omdrejning. Før savklingen langsomt langs med savelinien. Tryk kun let ned på savklingen.

Slukke rundsaven:

Slip låseknap og tænd/sluk-knap

• Når håndtaget slippes, slukker maskinen automatisk, hvorved utilsigtet drift undgås.
• Pas på, at lufthullerne ikke dækkes til eller tilstoppes under arbejdet.
• Når saven slukkes, må savklingen ikke bremses ned ved udøvelse af sidetryk.
  Vigtigt! Vent med at stille saven fra dig, til savklingen står helt stille.

Vigtigt! Udfør et prøvesnit med et stykke aff aldstræ

6.4 Skift af savklinge (fi g. 10-11)

Pas på! Husk at trække stikket ud af stikkontakten, inden du udfører arbejder på selve saven!

Til skift af savklinge bruges den medfølgende unbrakonøgle (13). Unbrakonøglen (13) er opbevaret på netkablet. Efter behov trækkes unbrakonøglen (13) ud af netkabel.

Pas på! Af sikkerhedsgrunde må håndrundsaven ikke benyttes med unbrakonøgle isat (13)!

• Tryk på spindellåsen (21).
• Løsn skrue til klingesikring (17) med klin-

genøglen (13).

• Skub den bevægelige svingkappe (19) tilbage med greb til svingkappe (15), og hold den fast.
  • Tag flange (18) og savklinge (12) af forneden.
• Rengør flangen, sæt en ny savklinge i. Vær opmærksom på rigtig rotationsretning (se pil på beskyttelseskappe og savklinge)!
• Spænd skruen til klingesikring (17); klingen skal løbe lige rundt.
• Inden du trykker på tænd/sluk-knappen, skal du sikre dig, at savklingen er monteret rigtigt, at bevægelige dele går let og friktionsfrit, og at klemmeskruen er spændt ordentligt fast.

7. Udskiftning af nettilslutningsledning

Fare!

Hvis produktets nettislutningsledning beskadiges, skal den skiftes ud af producenten eller dennes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

8.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele.

8.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand. Vigtigt! Udskiftning af kontaktkul skal foretages af en fagmand.

DK/N

8.3 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

8.4 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

Savens type.
• Savensartikelnummer.
• Savensidentifikationsnummer.
- Nummeret på den nødvendige reservedel.
Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Maskinen er pakket ind for at undgå transportskader. Emballagen består af råmaterialer og kan således genanvendes eller indleveres på genbrugsstation. Maskinen og dens tilbehør består af forskellige materialer, f.eks. metal og plast. Defekte komponenter skal kasseres ifølge miljøforskrifterne og må ikke smides ud som almindeligt husholdningsaff ald. Hvis du er i tvivl: Spørg din forhandler, eller forhør dig hos din kommune!

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK/N

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

BG

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:

2. Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

3. Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

4. Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

5. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

6. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identificering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.
