РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BCS 64/2 Bavaria

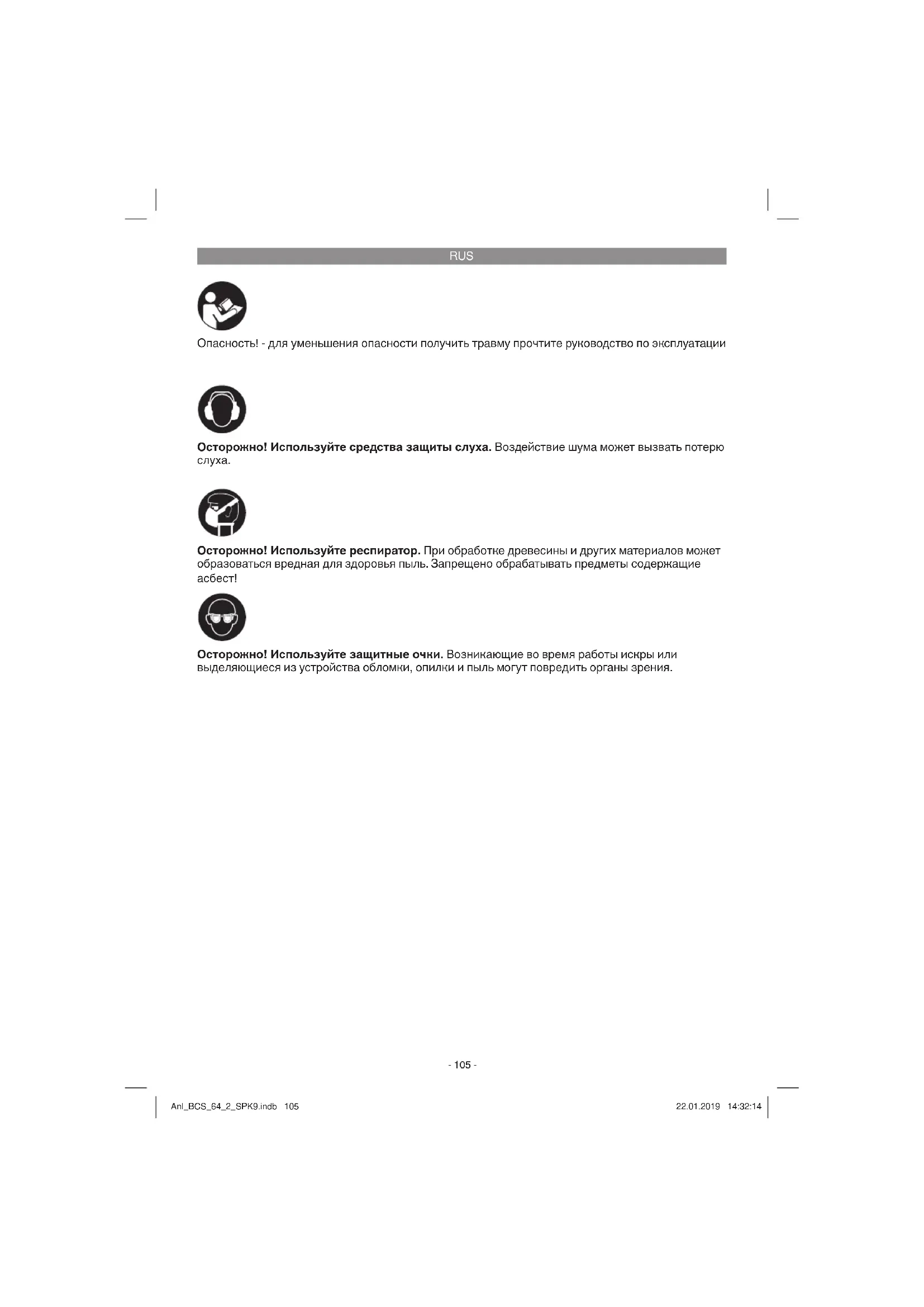

Опасность! - для уменьшения опасности получить травму прочтите руководство по эксплуатации Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю

Осторожно! Используйте защитные очки. Возникающие во время работы искры или выделяющиеся из устройства обломки, опилки и пыль могут повредить органы зрения. Осторожно! Используйте респиратор. При обработке древесины и других материалов может образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования , то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

безопасности Соответствующие указания по технике безопасности находятся в приложенных

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того,

возможно воспользоваться ими в

2. Состав устройства и состав

2.1 Состав устройства (рисунки 1/2)

2. Переключатель «включено-выключено»

3. Кнопка блокировки переключателя

«включено-выключено»

4. Рычаг фиксации для регулировки глубины

7. Установочный винт для регулировки

8. Установочный винт для параллельного

9. Шкала для регулировки угла скоса

10. Дополнительная рукоятка

13. Ключ с внутренним

14. Подсоединение для отсоса стружки

15. Рычаг для открытия защитной крышки

движущегося механизма

16. Параллельный упор

17. Винт для защиты пильного полотна

19. Защитная крышка движущегося

20. Переходник для отсоса опилок

21. Фиксатор шпинделя

2.2 Состав комплекта устройства

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Дисковая ручная пила

Ключ с внутренним шестигранником

Оригинальное руководство по эксплуатации

3. Использование в соответствии

с предназначением Дисковая ручная пила предназначена для осуществления прямых пропилов в предметах из дерева, из подобных дереву материалов и из пластмассы. Разрешается использовать устройство только в соответствии с его предназначением. Любое другое, отличающееся от этого использование считается не соответствующим предназначению. За все возникшие в результате такого использования ущерб или травмы любого вида несет ответственность пользователь и работающий с устройством, а не его изготовитель. Учтите, что конструкция наших устройств не предназначена для использования их в промышленной, ремесленной или индустриальной области. Мы не несем никакой ответственности по гарантийным обязательствам при использовании устройства в промышленной, ремесленной или индустриальной области, а также в подобной деятельности.

4. Технические данные

Напряжение сети: .................220-240 в ~ 50 Гц Потребление мощности: ...................... 1400 Вт Скорость вращения холостого хода: .................................5500 мин

Шумы и вибрация Параметры шумов и вибрации были измерены в соответствии с нормами EN 60745. Уровень давления шума L

........... 106 дБ(A) Неопределенность K

.............................. 3 дБ Используйте защиту органов слуха. Воздействие шума может вызвать потерю

Суммарное значение величины вибрации (сумма векторов трех направлений) определено в соответствии с EN 60745.

Эмиссионный показатель вибрации

Неопределенность K = 1,5 м/сек

Дополнительная рукоятка Эмиссионный показатель вибрации

Неопределенность K = 1,5 м/сек

Приведенное значение эмиссии вибрации измерено стандартным методом проведения испытаний, оно может изменяться в зависимости от вида и способа использования электрического инструмента и в исключительных случаях превышать указанную величину. Приведенное значение эмиссии вибрации может быть использовано для сравнения одного электрического инструмента с другим. Приведенное значение эмиссии вибрации может быть использовано для предварительной оценки негативного

Сведите образование шумов и вибрации к

Используйте только безукоризненно работающие устройства.

Регулярно проводите техническое обслуживание и очистку устройства.

При работе учитывайте особенности Вашего устройства.

При необходимости дайте проверить устройство специалистам.

Отключайте устройство, если вы его не используете.

Используйте перчатки.

Остаточные опасности Даже в том случае, если Вы используете описываемый электрический инструмент в соответствии с предписанием, то и тогда всегда остается место для риска. Ниже приведен список остаточных опасностей, связанных с конструкцией настоящего электрического инструмента:

1. Заболевание легких, в том случае если

не используется соответствующий респиратор.

2. Повреждение слуха,

в том случае если не используется соответствующее средство защиты слуха.

3. Нарушения здоровья в результате

воздействия вибрации на руку при длительном использовании устройства или при неправильном пользовании и ненадлежащем техническом уходе.

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что данные на типовой табличке соответствуют параметрам сети. Предупреждение! Всегда вынимайте штекер из розетки прежде, чем осуществлять настройки устройства.

5.1 Регулировка глубины реза

Ослабьте находящийся на обратной стороне защитной крышки рычаг регулировки высоты резки (4).

Установите опору пилы (6) плоскостью на поверхность обрабатываемого предмета. Приподнимайте пилу до тех пор, пока пильное полотно (12) не будет находиться на нужной глубине реза (a).

Вновь зафиксируйте рычаг регулировки высоты резки (4). Проверьте прочность

5.2 Упор для резки под углом (рис. 4/5)

Предварительно настроенный стандартный угол между основанием пилы (6) и пильным полотном (12) составляет 90°. Этот угол можно изменить для косого

Ослабить установочный винт для регулировки резки под углом (7).

Угол резки можно изменять только в диапазоне до 45°; при этом обращать внимание на шкалу углов резки (9).

Снова затянуть установочный винт для регулировки резки под углом (7). Проконтролировать надежность затяжки.

5.3 Отсос пыли и опилок (рис. 6/7)

Подсоединить дисковую пилу при помощи переходника пылесоса (20) к подходящему пылесосу. Для этого сначала установить переходник пылесоса (20) в предусмотренное для этого выпускное отверстие для отсоса опилок (14) на ручной дисковой пиле. Затем к переходнику пылесоса (20) можно подсоединить подходящий пылесос (a) (пылесос не входит в объем поставки). Это позволит обеспечить оптимальный

с обрабатываемого изделия. Преимущества: бережное обращение с устройством и сохранение собственного здоровья. Кроме того, рабочее место становится чище и безопаснее.

Образующаяся при работе пыль может стать причиной опасности. Поэтому необходимо учесть указания по технике безопасности.

Внимание! Используемый для отсоса пылесос должен быть предназначен для материала обрабатываемого предмета.

Проверьте, насколько хорошо соединены детали между собой.

5.4 Параллельный упор (рисунок 7/8)

При помощи параллельного упора (16) Вы можете пилить вдоль параллельных

Ослабьте находящийся в опоре пилы (6) установочный винт для параллельного упора (8).

Сборка осуществляется путем вставления параллельного упора (16) в направляющую (a) в опоре пилы (6) (смотрите рисунок 7).

Установите необходимое расстояние и затяните крепко установочный винт (8). Anl_BCS_64_2_SPK9.indb 108Anl_BCS_64_2_SPK9.indb 108 22.01.2019 14:32:1522.01.2019 14:32:15RUS

Использование параллельного упора: установите параллельный упор (16) плоскостью на край обрабатываемого предмета и начинайте пиление. Внимание! Осуществите пробный пропил в деревянном предмете из отходов.

6. Обращение с устройством

6.1 Обращение с дисковой ручной пилой

Всегда крепко удерживайте дисковую ручную пилу.

Откидывающаяся защитная крышка (19) отодвигается от обрабатываемого предмета автоматически.

Не используйте силу! Продвигайтесь дисковой ручной пилой легко и равномерно вперед.

Идущая в отходы часть распиливаемого предмета должна находиться с правой стороны дисковой ручной пилы для того, чтобы широкая часть опорного столика прилегала к нему по всей его плоскости.

Если распил должен проходить по начерченной предварительно линии, то нужно вести дисковую ручную пилу вырезом вдоль нее.

Маленькие предметы из дерева должны быть перед обработкой прочно зажаты. Запрещено удерживать их рукой.

Следуйте непременно правилам техники безопасности! Используйте защитные

Запрещено использовать поврежденные пильные полотна или полотна, имеющие трещины и сколы.

Запрещено использовать фланцы и гайки с фланцем, отверстие которых больше или меньше, чем отверстие в пильном

Запрещено останавливать пильное полотно рукой или путем надавливания на пильное полотно сбоку.

Запрещено заклинивать откидную защитную крышку, после завершения работы ее необходимо привести в исходное положение.

Перед использованием дисковой ручной пилы вынуть штекер из розетки и поверить действие откидной защитной

Убедитесь перед использованием устройства в том, что защитные приспособления, такие как откидная защитная крышка, клин, фланец, а также приспособления регулировки находятся в рабочем состоянии, правильно отрегулированы и закреплены.

Убедиться, что устройство отсоса пыли подсоединено правильно и надежно. Внимание! Перед всеми работами на дисковой ручной пиле выньте штекер из розетки электросети!

6.2 Обращение с дисковой ручной пилой

Отрегулируйте глубину реза, угол распиливания и параллельный упор (смотрите разделы 5.1, 5.2 и 5.4).

Убедитесь, что переключатель включено- выключено (2) не нажат. Только после этого вставьте штекер в соответствующую штепсельную розетку.

Включайте дисковую ручную пилу только с установленным в нее пильным полотном!

Установите опору пилы плоскостью на обрабатываемый предмет. Пильное полотно не должно прикасаться к обрабатываемому предмету.

Удерживайте дисковую ручную пилу крепко обеими руками.

6.3 Переключатель включено-выключено

Нажать одновременно кнопку блокировки (3) и переключатель включено-выключено (2)

Дайте пильному полотну разогнаться до тех пор, пока оно не наберет полную скорость. Затем ведите пильное полотно медленно, вдоль линии распила. При этом оказывайте только легкое давление на пильное полотно. Выключение: Отпустите кнопку блокировки и переключатель включено-выключено

Если отпустить рукоятку, то устройство выключится автоматически, таким образом, предотвращается возможность работы устройства без контроля.

Внимательно следите затем, чтобы во время работы вентиляционные отверстия не были закрытыми или закупорены.

Не останавливайте пильное полотно после выключения путем надавливания на Anl_BCS_64_2_SPK9.indb 109Anl_BCS_64_2_SPK9.indb 109 22.01.2019 14:32:1522.01.2019 14:32:15RUS

Внимание! Откладывайте устройство в сторону только после того, как пильное полотно полностью остановится. Внимание! Осуществите пробное пиление на деревянном куске из отходов

6.4 Замена пильного полотна (рис. 10-11)

Внимание! Перед всеми работами на дисковой пиле вынуть штекер из розетки электросети! Используйте исключительно соответствующие требованиям стандарта EN 847-1 пильные полотна такого же типа, что и поставленное в комплекте пильное полотно данной ручной дисковой пилы. Обратитесь за консультацией в специализированный магазин. Для замены пильного полотна Вам понадобится приложенный ключ с внутренним шестигранником (13). Ключ с внутренним шестигранником (13) хранится на кабеле питания. При необходимости извлеките ключ с внутренним шестигранником (13) из кабеля

Внимание! Для Вашей безопасности запрещено включать дисковую

пилу со вставленным ключом с внутренним шестигранником (13)!

Нажмите шпиндельное фиксирующее устройство (21).

Отвинтите винт фиксации пильного полотна (17) при помощи ключа пильного полотна (13).

Задвиньте подвижную защитную крышку движущегося механизма (19) обратно с помощью рычага защитной крышки движущегося механизма (15) и удерживайте ее.

Выньте фланец (18) и снимите пильное полотно (12) по направлению вниз.

Очистите фланец, вставьте новое пильное полотно. Важно правильно выбрать направление вращения (смотрите направление стрелки на защитной крышке и на пильном полотне)!

Затянуть винт защиты пильного полотна (17), при вращении не должно быть

Прежде чем вы приведете в действие переключатель «включено-выключено», убедитесь, что пильное полотно установлено правильно, подвижные детали имеют легкий ход, а зажимной винт крепко затянут.

7. Замена кабеля питания

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

8. Очистка, техобслуживание и

заказ запасных деталей

Перед всеми работами по очистке необходимо вынуть штекер из розетки электросети.

Содержите защитные приспособления, вентиляционные щели и корпус двигателя свободными насколько это возможно от пыли и грязи. Протрите устройство чистой ветошью или продуйте сжатым воздухом под низким давлением.

Мы рекомендуем очищать устройство сразу после каждого использования.

Регулярно очищайте устройство влажной ветошью с небольшим количеством жидкого мыла. Не используйте средства для очистки или растворы; они могут повредить пластмассовые части устройства. Следите за тем, чтобы вода не попала вовнутрь устройства.

При чрезмерном образовании искр сдайте фрезу в специализированную мастрескую для проверки угольных щеток. Внимание! Угольные щетки разрешается заменять только специалисту электрику.

Внутри устройства нет никаких деталей, нуждающихся в техническом уходе. Anl_BCS_64_2_SPK9.indb 110Anl_BCS_64_2_SPK9.indb 110 22.01.2019 14:32:1522.01.2019 14:32:15RUS

8.4 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info

9. Утилизация и вторичная

переработка Устройство находится в упаковке для предотвращения повреждений во время транспортировки. Эта упаковка является сырьем и поэтому может быть снова использована или может быть направлена в круговорот переработки сырья. Устройство и его принадлежности состоят из различных материалов, таких как, например, металл и пластмасс. Сдавайте неисправные детали в места утилизации особого мусора.

Вы можете получить в специализированном магазине или в органах местного правления!

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю:

электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_BCS_64_2_SPK9.indb 112Anl_BCS_64_2_SPK9.indb 112 22.01.2019 14:32:1522.01.2019 14:32:15RUS

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то , что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Угольные щетки Расходный материал/расходные части* Пильное полотно Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_BCS_64_2_SPK9.indb 113Anl_BCS_64_2_SPK9.indb 113 22.01.2019 14:32:1522.01.2019 14:32:15RUS

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.

физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом . Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 24 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийных требований сообщите о неисправности устройства на

сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_BCS_64_2_SPK9.indb 114Anl_BCS_64_2_SPK9.indb 114 22.01.2019 14:32:1522.01.2019 14:32:15SLO
