GEBRUIKSAANWIJZING BCS 64/2 Bavaria

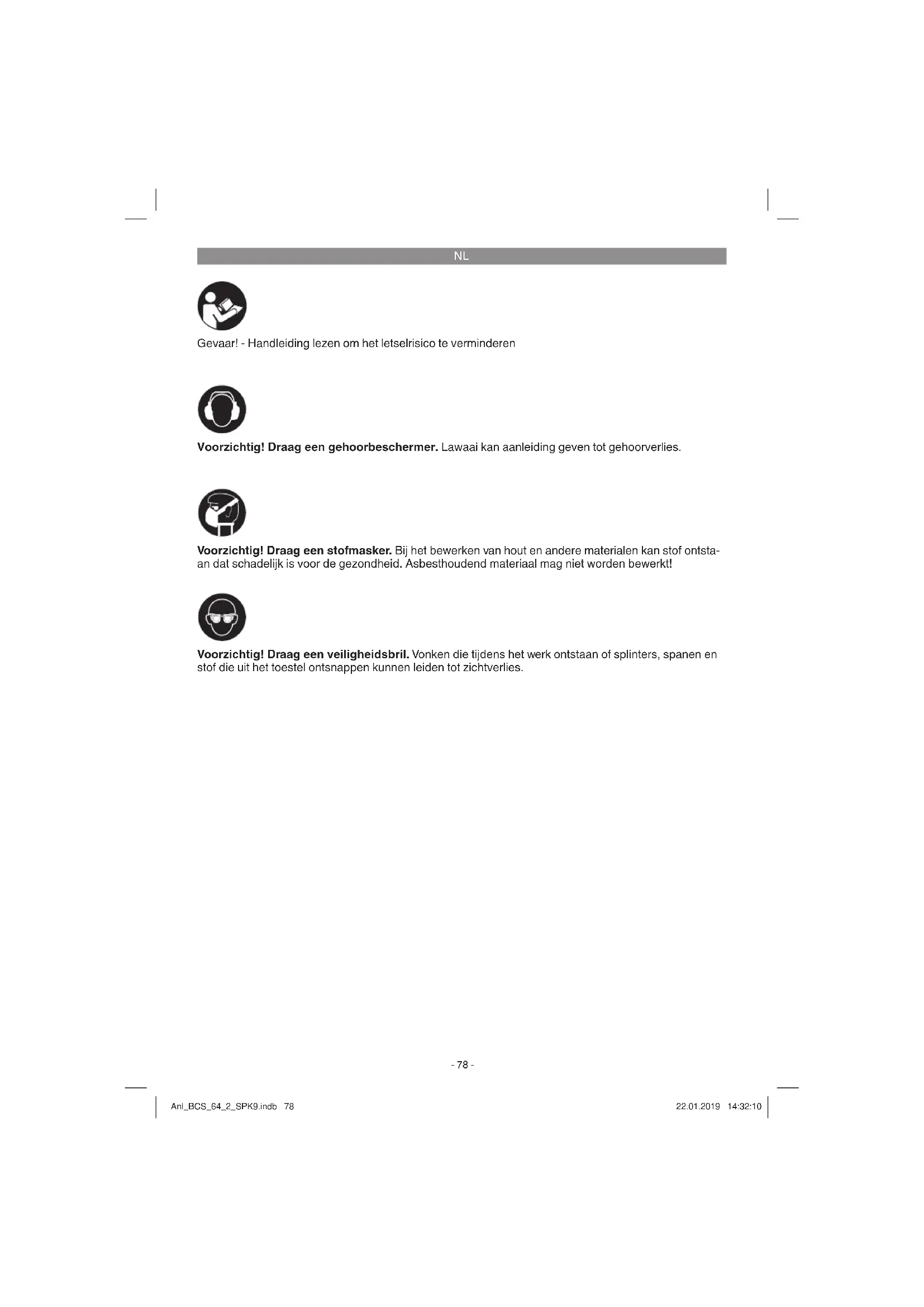

Gevaar! - Handleiding lezen om het letselrisico te verminderen Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen kunnen leiden tot zichtverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Anl_BCS_64_2_SPK9.indb 78Anl_BCS_64_2_SPK9.indb 78 22.01.2019 14:32:1022.01.2019 14:32:10NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

2. Aan/Uit-schakelaar

3. Blokkeertoets voor Aan/Uit-schakelaar

4. Vastzethendel voor instelling van de snijdiep-

7. Vastzetschroef voor verstekinstelling

8. Vastzetschroef voor parallelaanslag

9. Schaal voor verstekhoek

14. Aansluiting voor spaanafzuiging

17. Schroef voor zaagbladbeveiliging

20. Adapter voor spaanafzuiging

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Veiligheidsinstructies

3. Reglementair gebruik

De handcirkelzaag is geschikt voor het zagen van rechtlijnige sneden in hout, houtachtige materia- len en kunststoff en. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Anl_BCS_64_2_SPK9.indb 79Anl_BCS_64_2_SPK9.indb 79 22.01.2019 14:32:1022.01.2019 14:32:10NL

Gewicht: .....................................................3,8 kg Gevaar! Geluid en vibratie De geluids- en vibratiewaarden werden bepaald volgens EN 60745. Geluidsdrukniveau L

..........................................3 dB Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745. Handgreep Trillingsemissiewaarde ah = 4,92 m/s

Onzekerheid K = 1,5 m/s2 Extra handgreep Trillingsemissiewaarde a

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt.

5.1 Snijdiepte instellen (fi g. 2/3)

Zet de vastzethendel voor snijdiepteafstelling (4) aan de achterkant van de beschermkap los.

Plaats de zaagvoet (6) plat op het oppervlak van het te bewerken werkstuk. Hef de zaag voldoende op tot het zaagblad (12) zich op de nodige snijdiepte (a) bevindt.

Zet dan de vastzethendel voor de snijdiep- teafstelling (4) terug vast. Controleer of alles goed vast zit. Anl_BCS_64_2_SPK9.indb 80Anl_BCS_64_2_SPK9.indb 80 22.01.2019 14:32:1022.01.2019 14:32:10NL

5.2 Verstekaanslag (fi g. 4/5)

De vooringestelde standaardhoek tussen zaagvoet (6) en zaagblad (12) bedraagt 90°. U kunt deze hoek veranderen om schuine sneden uit te voeren.

Draai de vastzetschroef voor verstekinstelling (7) los.

U kunt de snijhoek dan met maximaal 45° ve- randeren; neem daarvoor de snijhoekschaal (9) in acht.

Draai de vastzetschroef voor verstekinstelling (7) weer vast. Controleer of alles goed vast zit.

5.3 Afzuigen van stof en spanen (fi g. 6/7)

Sluit uw cirkelzaag met de stofzuigeradapter (20) aan op een gepaste stofzuiger. Plaats daarvoor eerst de stofzuigeradapter (20) in de ervoor voorziene uitlaatopening (14) voor spaanderafzuiging van de handcirkelzaag. Op de stofzuigeradapter (20) kan u dan een ge- paste stofzuiger (a) aansluiten (stofzuiger niet bij de levering begrepen). U bereikt zodoende een optimale afzuiging van het stof dat aan het werkstuk vrijkomt. De voordelen: U spaart zowel het toestel als uw eigen gezondheid. Uw werkplaats blijft bovendien properder en veiliger.

Bij het werk vrijkomend stof kan gevaarlijk zijn. Neem de desbetreffende veiligheidsins- tructies in acht.

Let op! De voor het afzuigen gebruikte stof- zuiger moet geschikt zijn voor het bewerkte materiaal.

Controleer of alle componenten goed onder- ling verbonden zijn.

5.4 Parallelaanslag (fi g. 7/8)

De parallelaanslag (16) maakt het mogelijk evenwijdige lijnen te zagen.

Draai de vastzetschroef van de parallelaans- lag (8) los die zich in de zaagvoet (6) bevindt.

De montage gebeurt door de parallelaanslag (16) de geleiding (a) in de zaagvoet (6) in te schuiven (zie fig. 7).

Zet de nodige afstand vast en haal de vast- zetschroef (8) terug aan.

Gebruik van de parallelaanslag: Positioneer de parallelaanslag (16) vlak tegen de kant van het werkstuk en begin met zagen. Let op! Proefsnede met een stuk afvalhout uit- voeren.

6.1 Werken met de handcirkelzaag

Cirkelzaag steeds goed vasthouden.

De pendelbeschermkap (19) wordt door het werkstuk automatisch teruggeschoven.

Gebruik geen geweld! De cirkelzaag gelijk- matig vooruitschuiven zonder te forceren.

Het afvalstuk moet zich aan de rechterkant van de cirkelzaag bevinden zodat het brede deel van de steuntafel met het volledige op- pervlak op het werkstuk ligt.

Indien u volgens een voorgetekende lijn zaagt, leidt u de cirkelzaag langs de overeen- komstige inkeping.

Kleine houten stukken voor de bewerking goed vastspannen. Nooit met de hand vast- houden.

Veiligheidsinstructies zeker in acht nemen! Veiligheidsbril dragen!

Gebruik geen defecte zaagbladen of zaagbla- den die scheuren en barstjes vertonen.

Gebruik geen flenzen/flensmoeren waarvan het boorgat groter of kleiner is dan dat van het zaagblad.

Het zaagblad mag niet met de hand of door zijdelingse druk tegen het zaagblad worden afgeremd.

De pendelbeschermkap mag niet klem zitten en moet aan het einde van de zaagbeurt zich weer in de oorspronkelijke positie bevinden.

Voor gebruik van de cirkelzaag de werking van de pendelbeschermkap controleren ter- wijl de netstekker uit het stopcontact is verwij- derd.

Vergewis u er zich voor elk gebruik van de machine van dat de veiligheidsinrichtingen zoals pendelbeschermkap, spouwmes, flen- zen en verstelinrichtingen werken resp. cor- rect zijn afgesteld en vastgezet.

Vergewis u er zich van dat de stofafzuiging veilig en naar behoren is aangesloten. Let op! Trek telkens de netstekker uit het stopcontact voordat u aan de cirkelzaag werkt! Anl_BCS_64_2_SPK9.indb 81Anl_BCS_64_2_SPK9.indb 81 22.01.2019 14:32:1022.01.2019 14:32:10NL

6.2 Gebruik van de cirkelzaag

Pas snijdiepte, snijhoek en parallelaanslag aan (zie pt. 5.1, 5.2 en 5.4).

Vergewis u er zich van dat de AAN/UIT-scha- kelaar (2) niet ingedrukt is. Sluit pas dan de netstekker aan op een gepast stopcontact.

Zet de cirkelzaag enkel met gemonteerd zaagblad aan!

Plaats de zaagvoet plat op het te bewerken stuk. Het zaagblad mag het werkstuk niet ra- ken.

Hou de cirkelzaag dan met beide handen vast.

6.3 In-/uitschakelen (fi g. 9)

Inschakelen: Grendelknop (3) en AAN/UIT-schakelaar (2) tege- lijkertijd indrukken.

Laat het zaagblad aanlopen tot het de volle snelheid heeft bereikt. Leidt het zaagblad dan behoedzaam langs de snijlijn. Oefen daarbij slechts een lichte druk uit op het zaagblad. Uitschakelen: Grendelknop en AAN/UIT-schakelaar loslaten.

Bij het loslaten van de handgreep wordt de machine automatisch uitgeschakeld zodat onbedoeld draaien niet mogelijk is.

Let er goed op dat tijdens het werken de ventilatieopeningen niet worden afgedekt of verstopt geraken.

Rem het zaagblad na het uitschakelen niet af door er zijdelings tegen te drukken.

Let op! Leg de machine pas neer nadat het zaagblad helemaal tot stilstand is gekomen. Let op! Proefsnede met een stuk afvalhout uitvoeren.

6.4 Zaagblad wisselen (afbeelding 10-11)

Opgelet! Trek altijd de netstekker uit het stop- contact voordat u aan de cirkelzaag werkt! Gebruik uitsluitend zaagbladen die overeenko- men met de norm EN 847-1, en die van hetzelfde type zijn als het meegeleverde zaagblad van deze handcirkelzaag. Laat u adviseren in de gespecia- liseerde handel. Om het zaagblad te wisselen heeft u de mee- geleverde binnenzeskantsleutel (13) nodig. De binnenzeskantsleutel (13) is opgeborgen aan de netkabel. Trek indien nodig de binnenzeskantsleu- tel (13) uit de netkabel. Opgelet! Om veiligheidsredenen mag de hand- cirkelzaag niet met ingestoken binnenzeskants- leutel (13) worden ingezet!

Schroef bij de zaagbladbeveiliging (17) los- draaien met de zaagbladsleutel (13).

Beweeglijke pendelbeschermkap (19) met hefboom voor pendelbeschermkap (15) terugschuiven en vasthouden.

Flens (18) en zaagblad (12) naar beneden wegnemen.

Flens schoonmaken, nieuw zaagblad instal- leren. Op looprichting letten (zie pijl op be- schermkap en aan het zaagblad)!

Schroef voor de zaagbladbeveiliging (17) aanhalen; erop letten dat het zaagblad rond- draait.

Vergewis u er voordat u de Aan/Uit-scha- kelaar activeert van dat het zaagblad juist is gemonteerd, beweeglijke delen licht lopen en dat de klemschroef vast is aangedraaid.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- Anl_BCS_64_2_SPK9.indb 82Anl_BCS_64_2_SPK9.indb 82 22.01.2019 14:32:1122.01.2019 14:32:11NL

nen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

Bij bovenmatige vonkvorming laat u de koolbors- tels door een bekwame elektricien nazien. Let op! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

In het toestel zijn er geen andere te onderhouden onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Afvalbeheer en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan de grondstofkringloop terug worden ingebracht. Het toestel en zijn accessoires bestaan uit di- verse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoff en mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_BCS_64_2_SPK9.indb 83Anl_BCS_64_2_SPK9.indb 83 22.01.2019 14:32:1122.01.2019 14:32:11NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_BCS_64_2_SPK9.indb 84Anl_BCS_64_2_SPK9.indb 84 22.01.2019 14:32:1122.01.2019 14:32:11NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Koolborstels Verbruiksmateriaal/verbruiksstukken* Zaagblad Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_BCS_64_2_SPK9.indb 85Anl_BCS_64_2_SPK9.indb 85 22.01.2019 14:32:1122.01.2019 14:32:11NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren werken, spijt het ons ten zeerste en verzoeken wij u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs, of tot het verkooppunt waar u het toestel heeft gekocht. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_BCS_64_2_SPK9.indb 86Anl_BCS_64_2_SPK9.indb 86 22.01.2019 14:32:1122.01.2019 14:32:11E
