RTX1 - Transceptor inalámbrico B-SPEECH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Transceptor inalámbrico Bluetooth estéreo
Marca	B-Speech
Modelo	RTX1
Versión Bluetooth	2.1+EDR (Clase 2 en recepción, Clase 1 en emisión)
Perfiles Bluetooth compatibles	A2DP, AVRCP
Alcance inalámbrico	Hasta 30 metros en modo emisión, hasta 10 metros en modo recepción
Conectores de audio	Entrada/salida RCA estéreo, entrada/salida Jack 3.5 mm
Alimentación	Adaptador de corriente USB 5V (mini USB)
Temperatura de funcionamiento	-10°C a +40°C
Temperatura de almacenamiento	-20°C a +60°C
Funciones principales	Emisión y recepción de audio estéreo inalámbrico, emparejamiento automático, control de reproducción (pausa/reproducción) mediante botón multifunción
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni disolventes. Evitar cualquier penetración de líquido.
Seguridad	No abrir el dispositivo. No exponer al agua. Desconectar en caso de no uso prolongado. Usar únicamente el adaptador suministrado.
Garantía	2 años
Contenido de la caja	RTX1, adaptador de corriente, antena, cable RCA a Jack 3.5 mm, cable doble Jack 3.5 mm, manual de instrucciones

Preguntas frecuentes - RTX1 B-SPEECH

¿Cómo emparejar el RTX1 con un smartphone?

Encienda el RTX1 y presione el botón Rx o Tx según el modo deseado. El LED parpadea en rojo y azul. En su smartphone, active el Bluetooth y busque dispositivos. Seleccione 'RTX-1'. Si se solicita un código PIN, ingrese 0000. La conexión se establece automáticamente.

¿Cómo usar el RTX1 en modo recepción (Rx)?

Conecte los cables RCA o Jack 3.5 mm a las salidas 'Rx Output' en la parte trasera del RTX1. Encienda el dispositivo y presione el botón Rx. El RTX1 busca emisores Bluetooth. Empareje con su fuente de audio (smartphone, computadora). Puede controlar la reproducción con el botón multifunción.

¿Cómo usar el RTX1 en modo emisión (Tx)?

Conecte sus fuentes de audio (TV, consola) a las entradas 'Tx Input' mediante RCA o Jack. Encienda el RTX1 y presione el botón Tx. Busca receptores Bluetooth. En su receptor (auriculares, altavoz), seleccione 'RTX-1' y confirme el emparejamiento. Si se solicita, ingrese el código 0000.

¿Qué hacer si se pierde la conexión Bluetooth?

Presione brevemente el botón multifunción del RTX1 para restablecer la conexión. Si no funciona, repita el procedimiento de emparejamiento. Asegúrese de que los dispositivos sean compatibles con A2DP y estén dentro del alcance.

¿Cuál es el alcance máximo del RTX1?

En modo emisión (Tx), el alcance puede alcanzar 30 metros en campo abierto. En modo recepción (Rx), el alcance es de aproximadamente 10 metros. La orientación de la antena puede influir en la calidad del enlace.

¿Cómo restablecer o resolver problemas de conexión?

Apague y vuelva a encender el RTX1. Si el problema persiste, elimine el dispositivo 'RTX-1' de la lista Bluetooth de su fuente y vuelva a realizar el emparejamiento. Verifique que los cables estén correctamente conectados y que la antena esté fijada.

¿Puedo conectar varios dispositivos simultáneamente?

No, el RTX1 solo admite una conexión a la vez. Debe desconectar un dispositivo antes de conectar otro. Para cambiar de modo Rx/Tx, debe reiniciar el emparejamiento.

¿Cómo actualizar el firmware del RTX1?

El manual no menciona una actualización de firmware. El RTX1 funciona con el firmware integrado. Para cualquier evolución, contacte al servicio de atención al cliente en [e-mail].

¿Qué hacer si el dispositivo no enciende?

Verifique que el adaptador de corriente esté correctamente enchufado a la red y al puerto mini USB del RTX1. Mantenga presionado el botón multifunción durante al menos 3 segundos. Si no sucede nada, pruebe con otro enchufe o contacte al soporte.

¿Cómo limpiar y mantener el RTX1?

Use un paño suave y seco para limpiar la carcasa. No use nunca productos químicos ni abrasivos. Evite cualquier contacto con el agua. Desconecte el dispositivo en caso de no uso prolongado.

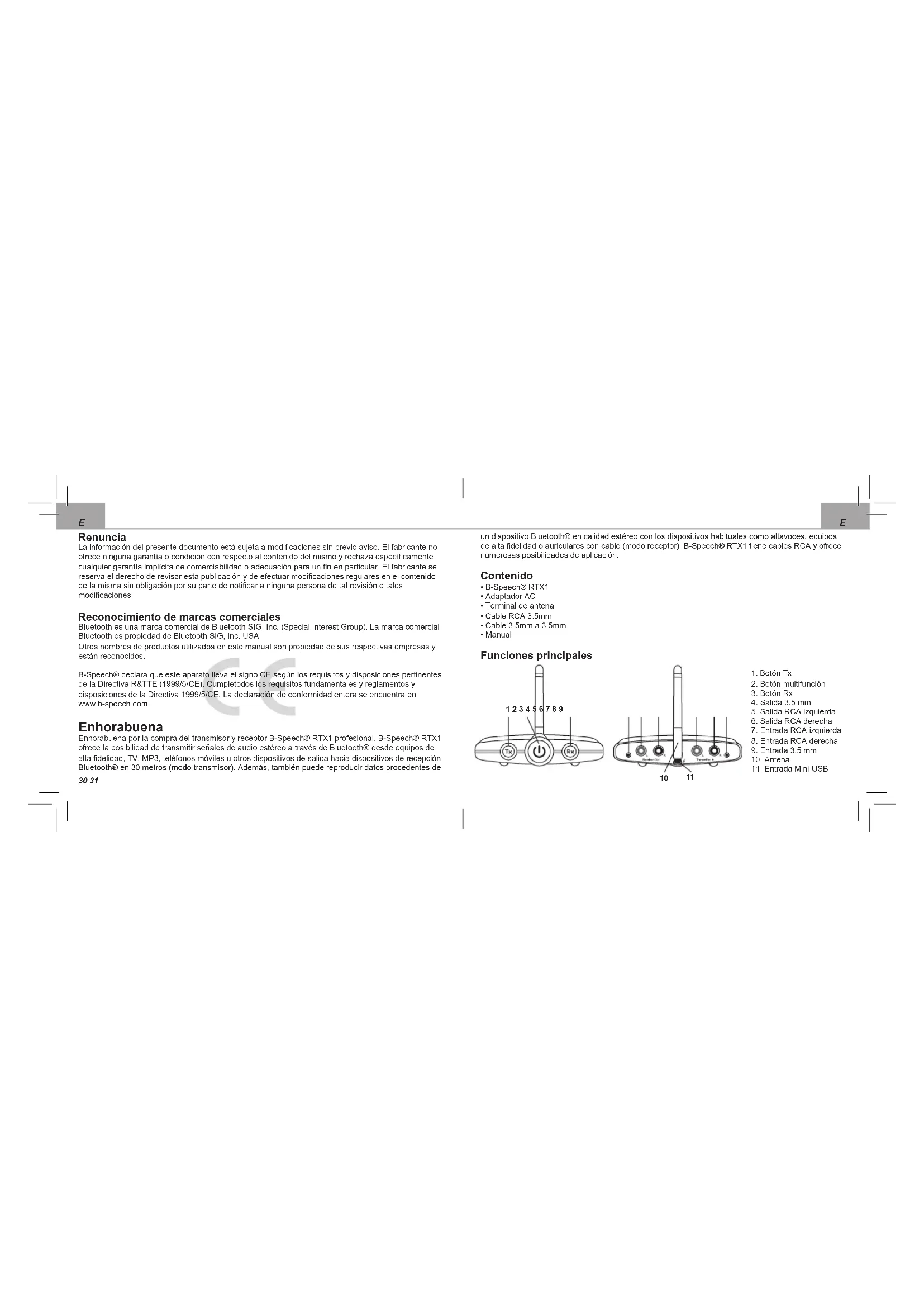

MANUAL DE USUARIO RTX1 B-SPEECH

La información del presente documento está sujeta a modificaciones sin previo aviso. El fabricante no ofrece ninguna garantía o condición con respecto al contenido del mismo y rechaza específicamente cualquier garantía implícita de comerciabilidad o adecuación para un fin en particular. El fabricante se reserva el derecho de revisar esta publicación y de efectuar modificaciones regulares en el contenido de la misma sin obligación por su parte de notificar a ninguna persona de tal revisión o tales modificaciones.

Reconocimiento de marcas comerciales

Bluetooth es una marca comercial de Bluetooth SIG, Inc. (Special Interest Group). La marca comercial Bluetooth es propiedad de Bluetooth SIG, Inc. USA.

Otros nombres de productos utilizados en este manual son propiedad de sus respectivas empresas y están reconocidos.

B-Speech® declara que este aparato lleva el signo CE según los requisitos y disposiciones pertinentes de la Directiva R&TTE (1999/5/CE). Cumpletodos los requisitos fundamentales y reglamentos y disposiciones de la Directiva 1999/5/CE. La declaración de conformidad entera se encuentra en www.b-speech.com.

Enhorabuena

Enhorabuena por la compra del transmisor y receptor B-Speech® RTX1 profesional. B-Speech® RTX1 ofrece la posibilidad de transmitir señales de audio estéreo a través de Bluetooth® desde equipos de alta fidelidad, TV, MP3, teléfonos móviles u otros dispositivos de salida hacia dispositivos de recepción Bluetooth® en 30 metros (modo transmisor). Ademas, también puede reproducir datos procedentes de 30 31

un dispositivo Bluetooth® en calidad estéreo con los dispositivos habituales como altavoces, equipos de alta fidelidad o auriculares con cable (modo receptor). B-Speech® RTX1 tiene cables RCA y ofrece numerosas posibilidades de aplicación.

Contenido

• B-Speech® RTX1
- Adaptador AC
- Terminal de antena
• Cable RCA 3.5mm
• Cable 3.5mm a 3.5mm
- Manual

Funciones principales

1 2 3 4 5 6 7 8 9 Tx Rx

10 11

1. Botón Tx
2. Botón multifunción
3. Botón Rx
4. Salida 3.5 mm
5. Salida RCA izquierda
6. Salida RCA derecha
7. Entrada RCA izquierda
8. Entrada RCA derecha
9. Entrada 3.5 mm
10. Antena
11. Entrada Mini-USB

Funciones luz LED

Estado

LED

Estableciendo conexión Rojo y azul parpadean alternativamente

Modo Rx conectando Azul parpadea

Modo Rx conectado Azul encendido constantemente

Modo Tx conectando Rojo parpadea

Modo Tx conectado Rojo encendido constantemente

Sin conexión Rojo o azul parpadean cada dos segundos

Buscando Rojo o azul parpadean cada medio segundo

Preparación

Acoplar la antena

Fijar el paquete que incluye la antena a la parte posterior del terminal de antena RTX1 girándolo con

firmeza hacia la derecha. Colocar la antena en la posición deseada.

Nota: Las diferentes posiciones de la antena pueden afectar al alcance wireless.

Colocaria en la posición más adecuada para su perfecto funcionamiento.

32 33

Conectar el adaptador AC

Enchufar el adaptador AC en la toma de corriente de la pared. Conectar la otra parte, el cable USB, en la parle posterior del RTX1.

Conectar los cables de audio

Si se usa el RTX1 como receptor de audio, enchufar el RCA o los cables 3.5mm en los puertos identificados como «Receptor Salida».

Si se usa el RTX1 como transmisor de audio, enchufar al RCA o los cables 3.5mm en los puertos identificados como "Transmisor entrada"

Encendido/Apagado

Para encender el RTX1, mantener apretado el botón multifunción durante al menos tres segundos. La luz LED se encenderá.

Para apagar el RTX1, mantener apretado el botón multifunción durante al menos cuatro segundos. La luz LED se apagará.

Establecer conexión

El RTX1 necesita establecer conexión con un dispositivo Bluetooth® antes de usarse. Se trata de un proceso con dos partes; una parte se lleva a cabo en el RTX1 y la otra en el dispositivo Bluetooth® al que se quiere conectar.

Nota: Algunos dispositivos Bluetooth® utilizan diferentes métodos para establecer la conexión.

Con el RTX1 encendido, apretar el botón Rx o Tx para entrar en el modo de establecimiento de la conexión. La luz LED alternará con rapidez la luz azul y roja, indica que el RTX1 se encuentra en el modo de establecimiento de la conexión.

Modo receptor (Rx)

El RTX1 puede usarse para recibir datos de audio desde dispositivos Bluetooth® compatibles con A2DP en el modo transmisor y los transmite a través del RCA o los conectores 3.5mm.

Ejemplos de aplicación: Teléfono móvil > RTX1 > Equipo Hi-Fi

Ordenador > RTX1 > Altavoces Transmisor BT > RTX1 > Auriculares con cable

1. Conectar los cables necesarios en la parte posterior del RCA o de los cables 3.5mm del RTX1 marcados como «Salida Rx».
2. Encender el RTX1 y seleccionar el modo receptor apretando el botón Rx. El RTX1 estará estableciendo la conexión y buscará otros transmisores Bluetooth® que también se encuentren en el modo establecimiento de la conexión.
3. Utilizar el teléfono móvil, ordenador u otros transmisores Bluetooth® para buscar dispositivos de audio Bluetooth®. El Bluetooth® debería indicar que ha encontrado el «RTX-1». Confirmar que se quiere conectar el Bluetooth® con el RTX1. Si no está seguro de cómo realizar el proceso de establecimiento de la conexión, por favor, utilice el manual de usuario del dispositivo Bluetooth® o el software del Bluetooth® instalado en su ordenador. Cuando se pregunte por un código pin, introducir «0000» y confirmar que se quiere conectar al RTX1.
   Cuando se use un transmisor Bluetooth® sin pantalla, simplemente encienda el modo conectar o establecer conexión del transmisor Bluetooth® y espere unos segundos hasta que haya establecido la conexión con el RTX1.
4. Ya puede disfrutar de su música preferida sin cables. Para controlar la reproducción de la música puede usar el botón multifunción del RTX1 para reproducir/pausar la música.

34 35

Nota: Si se perdiera la conexión o desconecara temporalmente el teléfono móvil o el ordenador, apretar el botón multifunción del RTX1 para reestablecer la conexión. Para usar la función reproducir/pausar el ordenador o teléfono móvil tienen que ser compatibles con el perfil AVRCP.

Modo transmisor (Tx)

El RTX1 puede usarse para transmitir señales de audio desde dispositivos conectados al RCA o a los cables 3.5mm hacia dispositivos Bluetooth® compatibles con A2DP en modo receptor.

Ejemplos de aplicación: Televisión > RTX1 > Receptor BT

Consola de videojuegos > RTX1 > Auriculares Ordenador > RTX1 > Altavoz BT

1. Conectar los cables necesarios en la parte posterior del RCA o de los cables 3.5mm del RTX1 marcados como "Entrada Tx".
2. Encender el RTX1 y seleccionar el modo transmisor apretando el botón Tx. El RTX1 estará estableciendo la conexión y buscará otros receptores Bluetooth® que también se encuentren en el modo de establecimiento de la conexión.
3. Utilizar el receptor Bluetooth® y buscar el «RTX-1». Confirmar la conexión con el RTX1. Si no está seguro de cómo realizar el proceso de establecimiento de la conexión, por favor, utilice el manual de usuario de su receptor Bluetooth®. Cuando se pregunte por un código PIN, introduzca «0000» y confirmar que se quiere conectar al RTX1.
   Cuando se use un receptor Bluetooth® sin pantalla, simplemente enclenda el modo conectar o establecer conexión del receptor Bluetooth® y espere unos segundos hasta que haya establecido la conexión con el RTX1.
4. Ya puede disfrutar de su música preferida sin cables con su dispositivo Bluetooth®.

Nota: Si se perdiera la conexión o desconectara temporalmente el dispositivo Bluetooth®, apretar el botón multifunción del RTX1 para reestablecer la conexión.

Al cambiar de modo Rx a Tx o viceversa se debe volver a emparejar y conectar el RTX1.

Resolución de problemas

Problema

Solución

No se puede encender el RTX1 Comprobar la conexión de encendido y asegurarse de haber apretado el botón multifunción durante al menos tres segundos.

Conexión wireless reducida Asegurarse de que se ha acoplado la antena correctamente y está a menos de 10 metros en modo Rx y a menos de 30

metros

en

modo

Tx.

Sin salida de audio Comprobar que las conexiones de los cables Están configuradas correctamente.

No se puede conectar al RTX1 Asegurarse de que el dispositivo Bluetooth® es compatible con A2DP y Códigos pin 0000, 1234 y 8888.

Al cambiar de modo Rx a Tx o viceversa se debe volver a emparejar y conectar el RTX1.

36 37

Especificaciones técnicas

• Número de modelo: RTX-1 Marca comercial: B-Speech
• Versión BT 2.1+EDR / Clase 2 (Rx) / Clase 1 (Tx)
  • Compatible perfiles A2DP, AVRCP
• Temperatura de funcionamiento: -10 a +40°C
• Temperatura de almacenamiento: -20 a +60°

Consejos de seguridad

• No abra el dispositivo
• No sumerja el dispositivo
• Desconecte los dispositivos eléctricos de la corriente cuando no los vaya a utilizar durante
  un tiempo prolongado.
• No utilice el dispositivo si tiene defectos visibles.
  No nos hacemos responsables por cualquier daño debido a utilización indebida.

Garantía

Los productos B-Speech están sujetos a un estricto control de calidad.
- Es necesario presentar una copia de su ticket u otra prueba de compra.
- La garantía será nula si se retira el número de serie, la etiqueta del código de fecha o la etiqueta de producto si el producto ha sido objeto de golpes, instalación o modificación o reparación incorrecta por parte de terceros no autorizados.
- La responsabilidad de nuestros productos se limita a la reparación o reemplazo del producto a nuestro criterio.
- Toda la garantía de nuestros pro-ductos está limitada a dos años desde la fecha de compra.

• Se encuentran específicamente exentos de cualquier garantía los componentes consumibles de vida limitada que puedan ser objeto de desgastes y roturas nomales, como micrófonos, acabados decorativos, baterías y otros accesorios.
• No somos responsables de ningún daño incidental resultante del uso o uso indebido de cualquiera de nuestros productos.
• Esta garantía le otorga a usted derechos específicos, pero puede tener otros derechos dependiendo de su localización.
• A menos que se indique lo contrario en la guía del usuario, el usuario no puede, bajo ninguém circunstancia, intentar realizar mantenimiento, ajustes o reparaciones a esta unidad, tanto si está o no bajo garantía. Debe devolverse al vendedor, fábrica o agencia autorizada de ser-vicios para realizar tales tareas.
• No asumimos ninguna responsabilidad por cualquier pérdida o daño ocurrida durante el envío. Cualquier trabajo de reparación de nuestros productos realizado por terceras partes no autorizadas anula cualquier garantía.

En caso de que necesite servicio técnico, por favor, póngase en contacto con nuestro equipo de servicio al cliente mediante el correo electrónico [e-mail].

Al cambiar de modo Rx a Tx o viceversa se debe volver a emparejar y conectar el RTX1.

Nota sobre la protección medioambiental:

Nacional, Se aplicara lo siguiente: Los aparatos eléctricos y electrónicos, así como las pilas y las pilas recargables, no se deben evacuar en la basura doméstica. El usuario está legalmente obligado a llevar los aparatos eléctricos y electrónicos, así como pilas y pilas recargables, al final de su vida útil a los puntos de reponida comunales o a devolvingos al lugar donde los adquirió. Los detalles cuadarao

definidos por la ley de cada país. El simbolo en el producto, en las instrucciones de uso o en el embalaje hace referencia a ello. Gracias al reciclaje, al reciclaje del material o a otras formas de reciclaje de aparatos usados, contribuye Usted de forma importante a la protección de nuestro medio ambiente.
