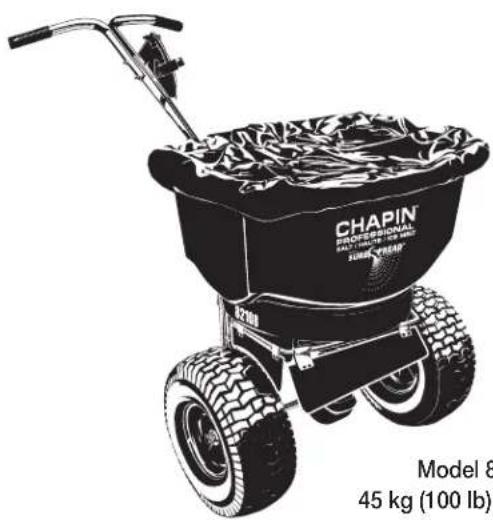

Esparcidor profesional de sal Armado / Operación Instrucciones / Partes

Por favor llame al 800-950-4458 si le falta alguna parte, si tiene problemas con el armado o si tiene alguna pregunta sobre la operación segura de este producto.
ADVERTENCIA
Lea estas instrucciones atentamente antes de utilizarlo
EL USO INAPROPIADO O NO SEGUIR LAS INSTRUCCIONES PUEDE RESULTAR EN FALLAS DEL PRODUCTO O LESIONES. PARA USAR ESTE PRODUCTO DE MANERA SEGURA DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE USARLO.
- No permita que nadie opere el esparcidor a voleo sin las instrucciones apropiadas
- No permita que niños operen el esparcidor a voleo
- Use gafas de seguridad y guantes al manejar y aplicar sustancias químicas a patios y jardines
- Lea las instrucciones y advertencias químicas en la etiqueta respecto al manejo y aplicación de las sustancias que planea esparcir – las configuraciones de aplicación proporcionadas son sólo una guía
INSTRUCCIONES DE ARMADO
El tiempo aproximado de armado es de 20-45 minutos
Herramientas sugeridas:
Juego de llaves y/o matracas
Llave Allen de 1.5 mm
Pinzas
Gafas de seguridad
NOTA: Dependiendo del modelo, este paquete puede contener hardware adicional no necesario para el ensamblaje.
Pernos y tuercas a escala completa

Contratuerca M6 Nylon (7) Perno hexagonal M6x55mm (6)

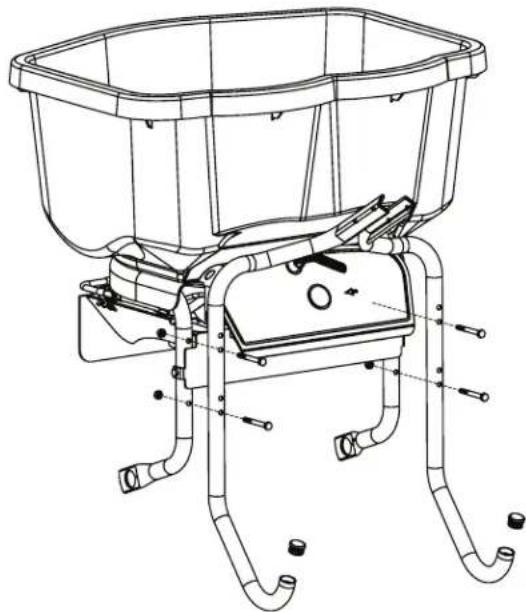

Sujete la pata derecha del marco y la pata izquierda del marco al cuerpo del marco usando 2 espaciadores, 2 pernos hexagonales M6x55mm y 2 contratuercas M6 Nylon para cada pata. Después de sujetar las patas del marco, coloque los dos tapones terminales en la parte inferior de ambas patas del marco. NO APRIETE LAS TUERCAS COMPLETAMENTE.
NOTA: Use el patrón de agujeros inferior si está equipado.

Deslice los bujes en los agujeros del marco de la tolvilla desde la parte exterior del marco.

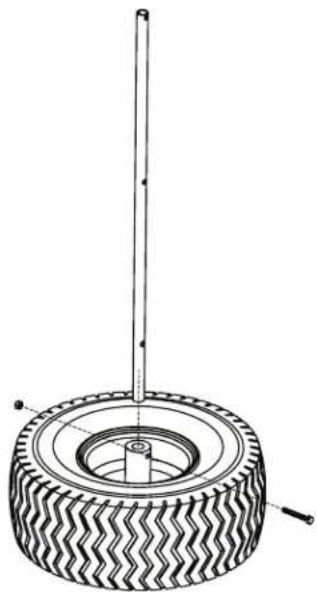

Inserte el eje en la llanta como se muestra y asegúrelo usando (1) perno hexagonal M6 x 45 mm y (1) contratuerca M6 de nylon. Tome nota de la ubicación de los agujeros en el eje para asegurarse de usar la orientación correcta.

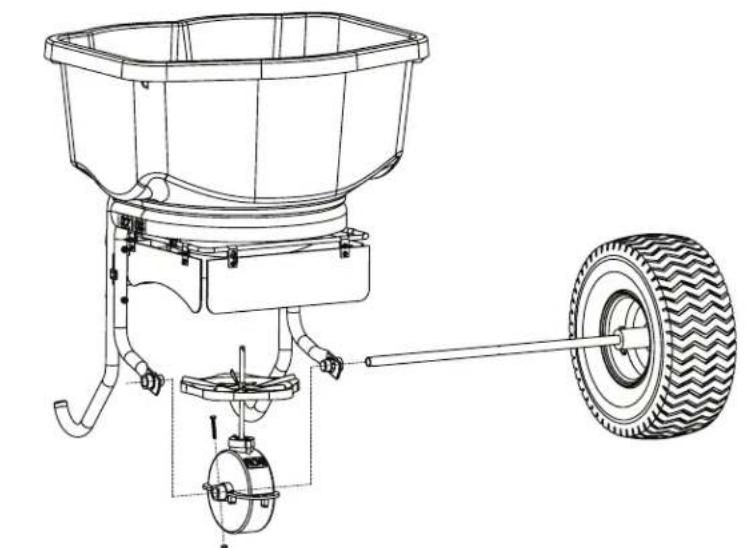

Paso 4: Instale el eje/flecha de la transmisión
a. Deslice la flecha de la transmisión atravesando un lado del marco de la tolvilla.
b. Deslice la caja de engranes sobre el eje/flecha de la transmisión (asegúrese de que la palabra 'FRONT' esté hacia el frente del marco, como se muestra) y alinee el agujero medio con la caja de engranes.
c. Deslice a través del otro lado del marco de la tolvilla. Atornille un perno hexagonal M5 x 35 mm al eje/caja de engranes y asegúrelo con una contratuerca M5 de nylon.

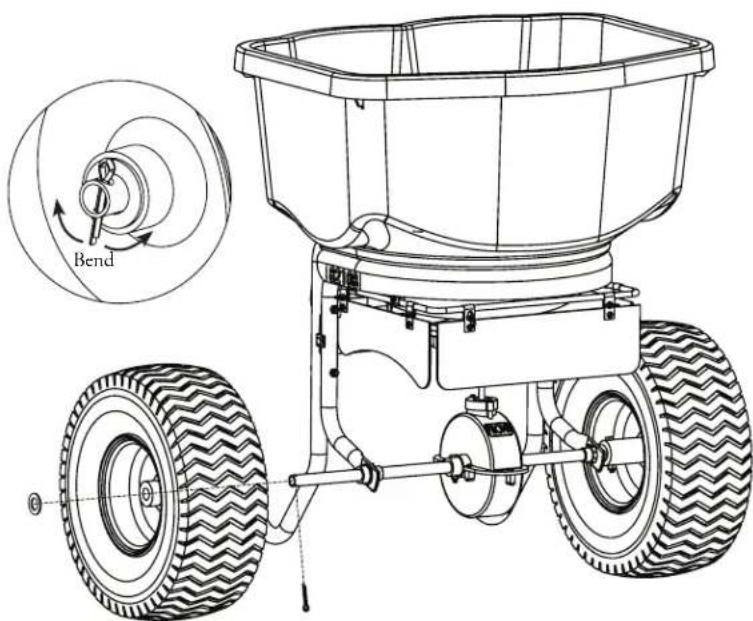

Sujete la llanta sin impulsión al extremo expuesto del eje y asegúrela con una arandela plana y una chaveta. Deslice la arandela plana sobre el eje hasta que haga contacto con la rueda, y luego deslice la chaveta en el agujero al final del eje.
Notas adicionales:
Flecha de la transmisión: El agujero cerca de la parte media debe estar más cerca de la rueda derecha de tal modo que la caja de engranes quede centrada.

Step 6: Instalación de tornillo sin fin

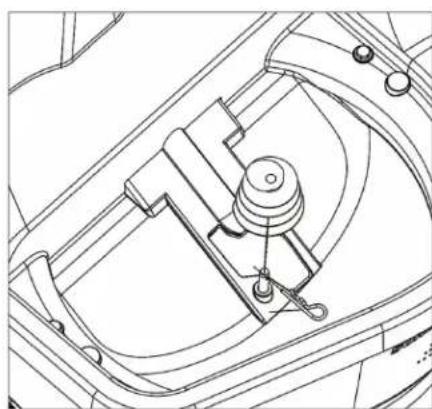

Instale el tornillo sin fin en el eje del impulsor. Sujete con una abrazadera en R.
NOTA: El tornillo sin fin está diseñado para funcionar con un movimiento hacia adelante. El movimiento hacia atrás excesivo podría causar que se trabe. Si siente resistencia mientras se tira el distribuidor hacia atrás, deténgase y retire la sal del tornillo sin fin.

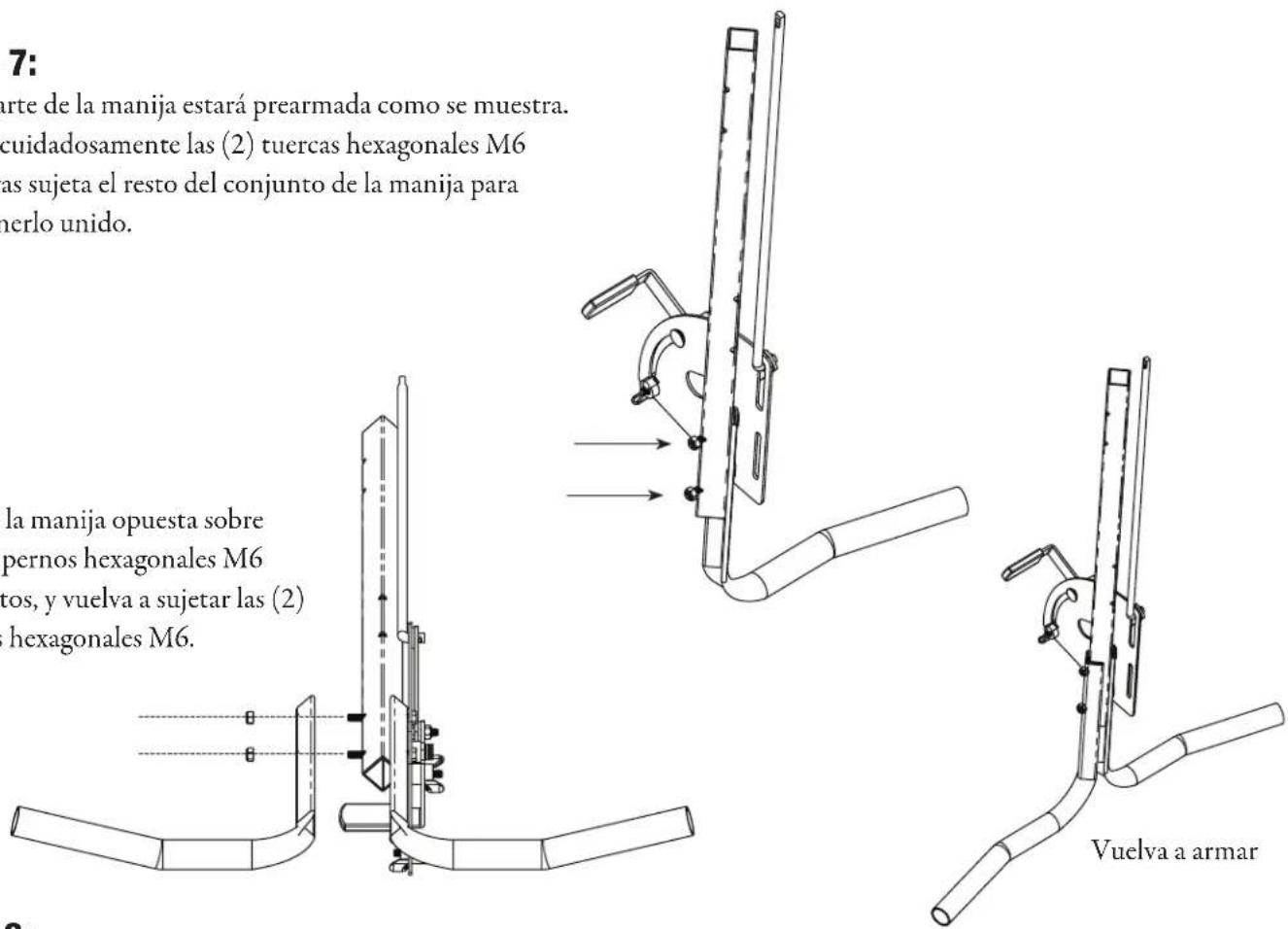

Una parte de la manija estará prearmada como se muestra. Retire cuidadosamente las (2) tuercas hexagonales M6 mientras sujeta el resto del conjunto de la manija para mantenerlo unido.
Instale la manija opuesta sobre los (2) pernos hexagonales M6 expuestos, y vuelva a sujetar las (2) tuercas hexagonales M6.

Paso 8:
Sujete el tubo del mango a las patas del marco deslizando el tubo del mango dentro del espacio entre ambas partes y usando (2) pernos M6x55mm y (2) contratuercas M6 Nylon para conectar las partes. La orientación del mango es importante (ver imagen). Termine de apretar las patas del marco al cuerpo del marco.

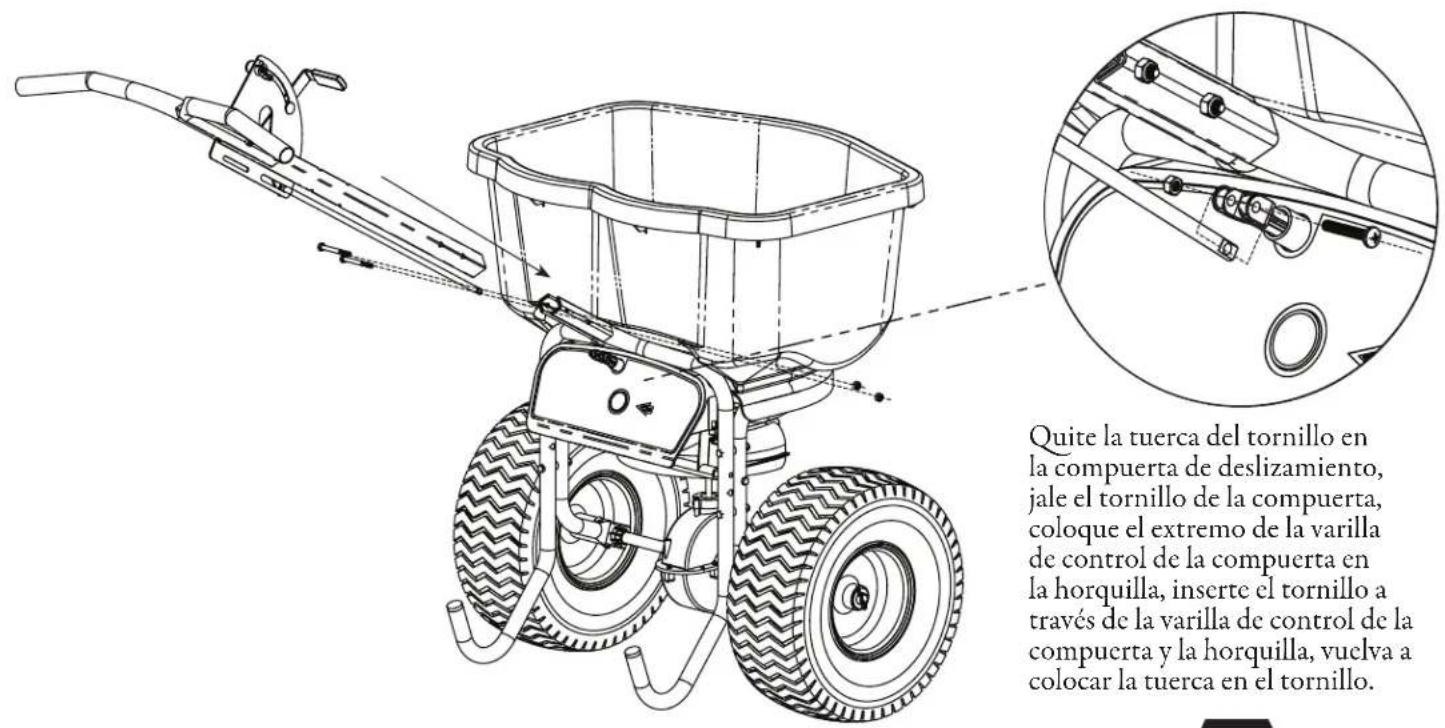

Quite la tuerca del tornillo en la compuerta de deslizamiento, jale el tornillo de la compuerta, coloque el extremo de la varilla de control de la compuerta en la horquilla, inserte el tornillo a través de la varilla de control de la compuerta y la horquilla, vuelva a colocar la tuerca en el tornillo.
Paso 9:

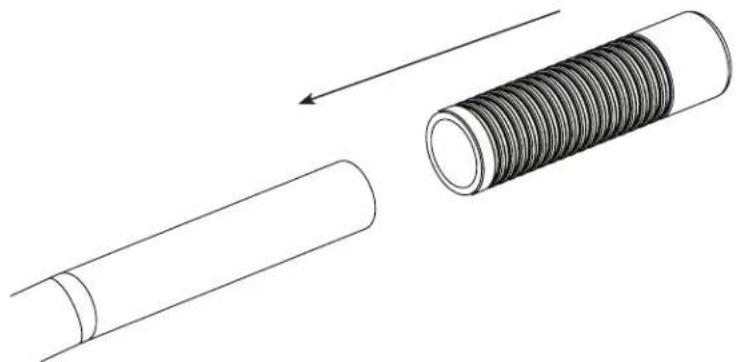

Ambas cubiertas de manijas se deslizan sobre las manijas izquierda y derecha. Las cubiertas deben deslizarse con facilidad.

INSTRUCCIONES GENERALES DE OPERACIÓN
- Asegúrese de que el control de compuerta esté en posición cerrada.
- Determine la configuración adecuada para el material que se utiliza leyendo la configuración sugerida en la bolsa del material.
- Para comenzar a esparcir, empiece a caminar (a un paso de 4.5 km/h) y tirar hacia abajo el control de puerta a la puerta abierta
- Para dejar de esparcir, simplemente de control de puerta del empuje para arriba y de la puerta se cerrará
- Cuando termine de distribuir vacíe la tolya de cualquier material restante.
• Lave bien el distribuidor y déjelo secar antes de guardarlo. - Los engranajes vienen lubricados permanentemente de fábrica. NO abra la caja de velocidades en ningún momento, pueden entrar desechos e interferir con la funcionalidad.
- Cuando se utiliza sal de roca y productos que se derriten asegúrese de vaciar la tolva al terminar de distribuir cada vez que lo utilice. Estos materiales pueden reconstituirse en un bloque sólido durante la noche con la humedad. También pueden dañar las piezas de metal si se exponen durante largos períodos de tiempo.

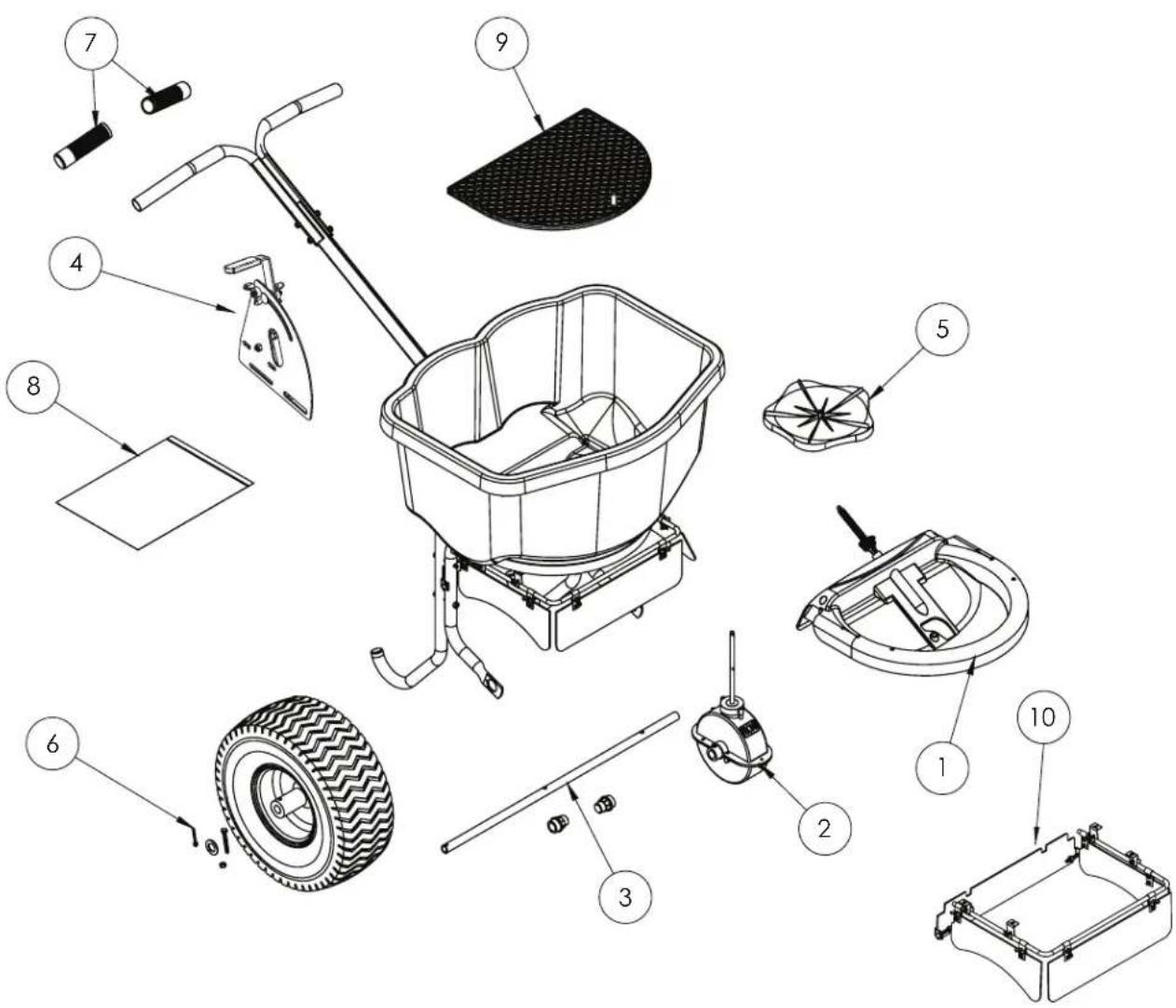

| Num. | Ref | Cant. | Num. | Parte Descripción | |
| 1 | 1 | 6-9008 | Conjunto de la base de la tolvilla | ||
| 2 | 1 | 6-9010 | Conjunto de la caja de engranes | ||
| 3 | 1 | 6-9009 | Flecha de transmisión c/2 cojinetes | ||
| 4 | 1 | 6-9012 | Conjunto del control de la compuerta | ||
| 5 | 1 | 6-9014 | Impulsor | ||
| 6 | 1 | 6-9015 | Ruedas C/herrajes (rin rojo) | ||
| 7 | 1 | 6-9016 | Cubiertas de manijas | ||
| 8 | 1 | 6-9017 | Bolsa de herrajes | ||
| 9 | 1 | 6-9001 | Parrilla | ||
| 10 | 1 | 6-9025 | Sistema de deflectores | ||
| * | 1 | 6-9000 | Cubierta para lluvia | ||
