MANUAL DE USUARIO 8700G Chapin
Manual de uso y cuidado
ADVERTENCIA
LEA ESTAS INSTRUCCIONES ATENTAMENTE ANTES DE UTILIZARLO
Visite el sitio web para conocer los detalles de la garantía

ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO, POR FAVOR LLAME AL:
1-800-950-4458
Cuando llame, tenga a la mano la siguiente información: Recibo de compra y número de modelo. Este número lo conecta directamente con el fabricante de este producto. Nuestro equipo de asistencia técnica con gusto le ayudará con toda la información que necesite para ensamblarlo, solucionar problemas o reemplazarlo.
ADVERTENCIA
EL MAL USO O EL NO SEGUIR LAS INSTRUCCIONES PUEDE ORIGINAR QUE EL PRODUCTO NO FUNCIONE O QUE PRODUZCA LESIONES. PARA UN USO SEGURO DE ESTE PRODUCTO, DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE UTILIZARLO.
INSTRUCCIONES PARA EL ENSAMBLAJE

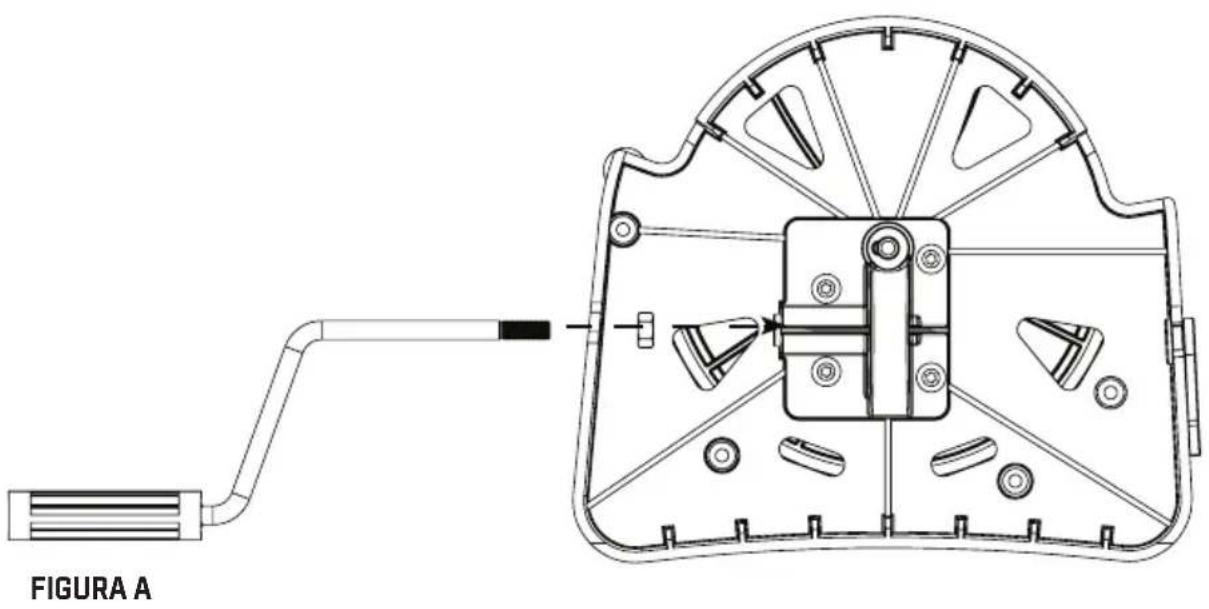

La esparcidora de pecho Chapin 8700 viene armada de fábrica, por lo que sólo necesita colocarle la manija. Para colocarla, quite la tuerca, deslícela a través de la base de plástico, y apriete la tuerca por completo. Inserte la manija en el engranaje y gire en el sentido de las manecillas del reloj para apretarla. Utilice una llave de 14 mm para apretar la tuerca y el engrane. (Fig. A)

1) Asegúrese de que la compuerta está cerrada antes de llenar la tolva.
2) Llene la tolva de material.
3) Colóquese la correa sobre el hombro e inserte la hebilla en la base. Coloque la unidad frente a su pecho y ajuste la correa
4) Seleccione la posición de la palanca de la esparcidora y bájela a la ranura para especificar la apertura de la compuerta (Fig. B).
Las posiciones de las ranuras permiten ajustar la apertura a 1/4 pulg, 1/2 pulg., 3/4 pulg. y totalmente abierta.
5) Gire la manija con un movimiento uniforme en el sentido de las manecillas del reloj, y camine a un paso constante para esparcir el material con uniformidad.
6) Ajuste el deflector lateral cuando sea necesario (Fig. C).
7) Ajuste la ubicación de la compuerta cuando sea necesario (Fig. C).
8) Para cerrar la compuerta, simplemente levante la palanca y deje que el resorte la cierre.

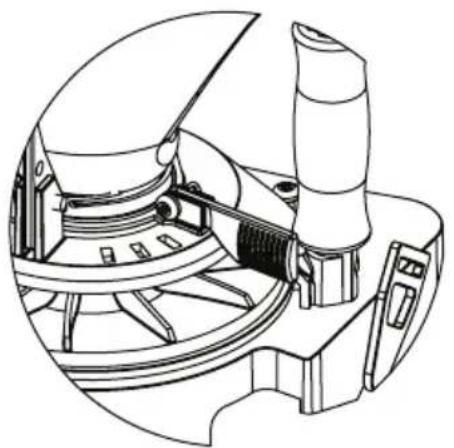

FIGURE B (Configuración de la esparcidora)


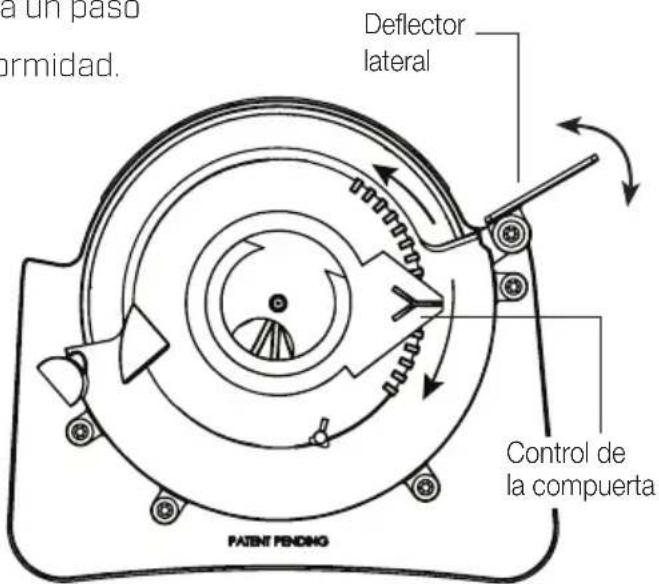

a un paso ormidad. Deflector lateral Control de la compuerta PATENT PENDINGFIGURE C (Ubicación de la compuerta)
AJUSTES DEL ESPARCIDOR:
| TIPO DEMATERIAL | POSICIÓN DELA PALANCA* | |
| Fertilizanteen granos uotro productopequeño | Fino Ranura 1 | |
| Grueso Ranura 2 | ||
| Semillas decésped | Fino Ranura 3 | |
| Grueso Ranura 4 | ||
*Debido a las variables implicadas, estos ajustes sirven solo como referencia.
