MANUAL DE USUARIO 89000A Chapin

Manual de uso y cuidado

ADVERTENCIA

LEA ESTAS INSTRUCCIONES ATENTAMENTE ANTES DE UTILIZARLO

Visite el sitio web para conocer los detalles de la garantía

NOS SITADA GARANTÍA eb para conocer de la garantía C Turf PRO

Escanee el código QR para obtener instrucciones en video sencillas.

ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO, POR FAVOR LLAME AL:

1-800-950-4458

Cuando llame, tenga a la mano la siguiente información: Recibo de compra y número de modelo. Este número lo conecta directamente con el fabricante de este producto. Nuestro equipo de asistencia técnica con gusto le ayudará con toda la información que necesite para ensamblarlo, solucionar problemas o reemplazarlo.

ADVERTENCIA

ADVERTENCIA: EL USO INAPROPIADO O NO SEGUIR LAS INSTRUCCIONES PUEDE RESULTAR EN FALLAS DEL PRODUCTO O LESIONES. PARA USAR ESTE PRODUCTO DE MANERA SEGURA DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE USARLO.

No permita que nadie opere el esparcidor a voleo sin las instrucciones apropiadas. No permita que niños operen el esparcidor a voleo. Use gafas de seguridad y guantes al manejar y aplicar sustancias químicas a patios y jardines. Lea las instrucciones y advertencias químicas en la etiqueta respecto al manejo y aplicación de las sustancias que planea esparcir - las configuraciones de aplicación proporcionadas son sólo una guía.

El tornillo sin fin está diseñado para funcionar con un movimiento hacia adelante. El movimiento hacia atrás excesivo podría causar que se trabe. Si siente resistencia mientras se tira el distribuidor hacia atrás, deténgase y retire la sal del tornillo sin fin.

INSTRUCCIONES DE ARMADO

El tiempo aproximado de armado es de 5-10 minutos Herramientas sugeridas:

Juego de llaves y/o matracas

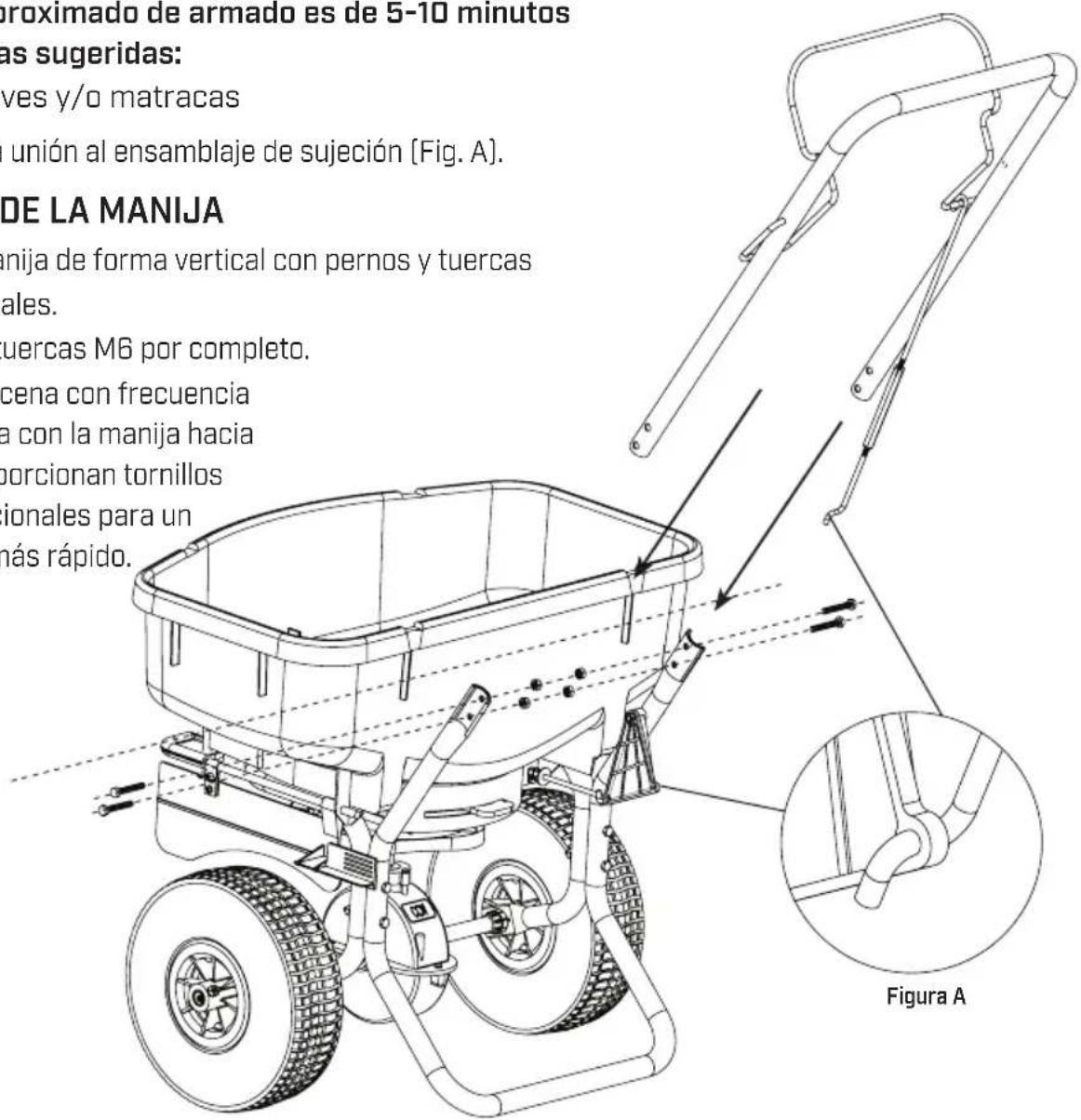

- Ensamble la unión al ensamblaje de sujeción [Fig. A].

MONTAJE DE LA MANIJA

• Monte la manija de forma vertical con pernos y tuercas M6 hexagonales.
• Apriete las tuercas M6 por completo.

Nota: Si almacena con frecuencia la esparcidora con la manija hacia abajo, se proporcionan tornillos mariposa opcionales para un desmontaje más rápido.

proximado de armado es de 5-10 minutos as sugeridas: ves y/o matracas unión al ensamblaje de sujeción (Fig. A). DE LA MANIJA nija de forma vertical con pernos y tuercas ales. uercas M6 por completo. cena con frecuencia a con la manija hacia porcionan tornillos ionales para un nás rápido. Figura A

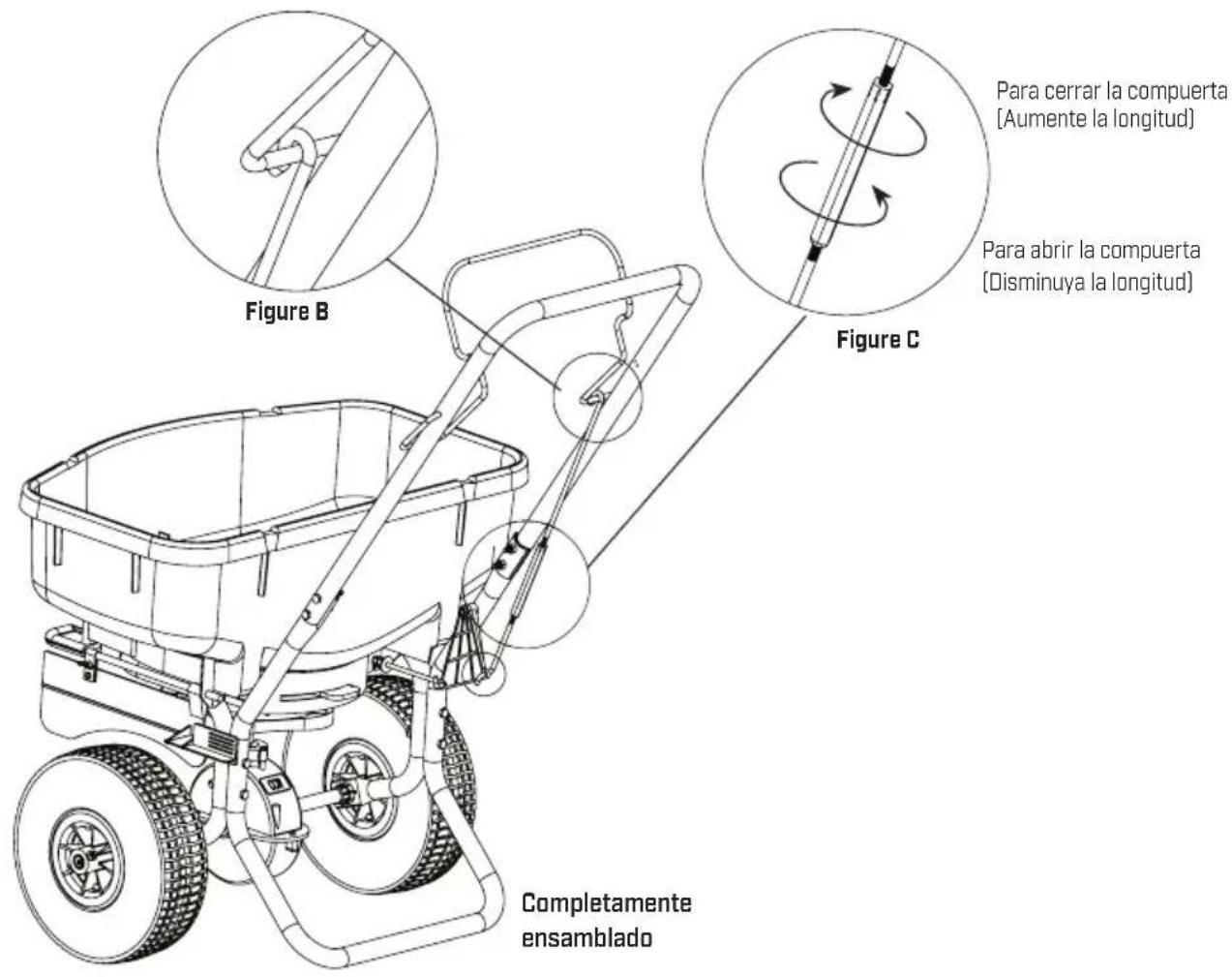

• Ensamble la unión para rotar el enlace (Fig. B).
• Gire el tensor para ajustar la compuerta (Fig. C).

Posición del travesaño para ajustar la compuesta:

1) El travesaño debe estar en posición de reposo para que la compuerta esté cerrada.
2] El travesaño debe estar deprimido para que la compuerta esté abierta

Figure B Para cerrar la compuerta [Aumente la longitud] Figure C Para abrir la compuerta [Disminuya la longitud] Completamente ensamblado

AUGER ASSEMBLY

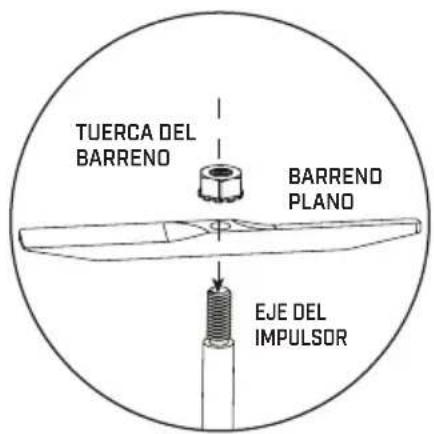

INSTALACIÓN DE TORNILLO SIN FIN

Atornille el barreno en el árbol del impulsor. Atornille la tuerca sujetadora del barreno en el agujero del barreno con el dado M6. Apretar completamente con llave de tuercas para sujetar.

Seleccione el barreno plano para aplicaciones generales con césped.

• Fertilizantes
• Herbicidas
• Pesticidas
• Semillas de césped
• Material con flujo libre

TUERCA DEL BARRENO BARRENO PLANO EJE DEL IMPULSOR

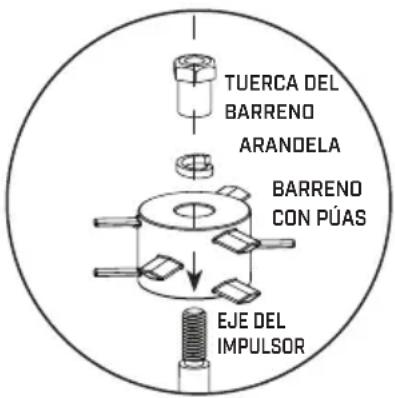

SPIKED AUGER ASSEMBLY

Atornille el barreno en sentido de las agujas del reloj en el eje del impulsor. Inserte la tuerca de barreno. Apriete con una llave de 10 mm. No apriete demasiado.

Seleccione el barreno con púas para usarlo con materiales densos que tengan tendencia a aglutinarse o que tengan un contenido de humedad más alto.

TUERCA DEL BARRENO ARANDELA BARRENO CON PUAS EJE DEL IMPULSOR

• Derretidor de hielo - Cloruro de calcio
• Suplementos minerales para jardín

PRECAUCIÓN: NO se recomienda usar esta esparcidora con sal de roca.

INSTRUCCIONES GENERALES DE OPERACIÓN

• Asegúrese de que el control de compuerta esté en posición cerrada (no detenga hacia abajo el conjunto de sujeción durante el llenado).
• Determine la configuración adecuada para el material que se utiliza leyendo la configuración sugerida en la bolsa del material.
• Para comenzar a esparcir, empiece a caminar (a un paso de 4.5 km/h) y jale hacia abajo el sistema de sujeción para abrir la compuerta.
• Para dejar de esparcir, simplemente suelte el sujetador y la compuerta se cerrará.

No está cerrado por completo

Cerrado por completo

INSTRUCCIONES DE OPERACIÓN DEL DEFLECTOR

• Ajuste el deflector con la mano para bloquear la distribución adecuadamente.
• Use tuercas de mariposa para ajustar la tensión en los deflectores

NOTE: Para evitar la sobre aplicación: utilizando el deflector en posición abajo, disperse el producto en mayores cantidades directamente debajo del punto de desviación. Ajuste la configuración de la compuerta para aplicar menos de la cantidad deseada cuando use el deflector. Consulte la información de cobertura del fabricante de fertilizante/semillas.

• Cuando termine de esparcir, quite cualquier material restante de la tolva.
• Utilice la manguera de jardín para lavar la esparcidora después de cada uso.
• Tenga cuidado de no dirigir el rociador directamente a la caja de velocidades.
• Se recomienda que NO utilice una lavadora a presión en su esparcidora.
• Déjelo secar antes de guardarlo.

Para bajar la manija:

• Sólo retire los dos pernos inferiores de la manija.
• Afloje dos tuercas hexagonales M6 y doble la manija hacia abajo.
• Vuelva a colocar los dos pernos inferiores.
• Apriete las tuercas hexagonales M6 por completo.

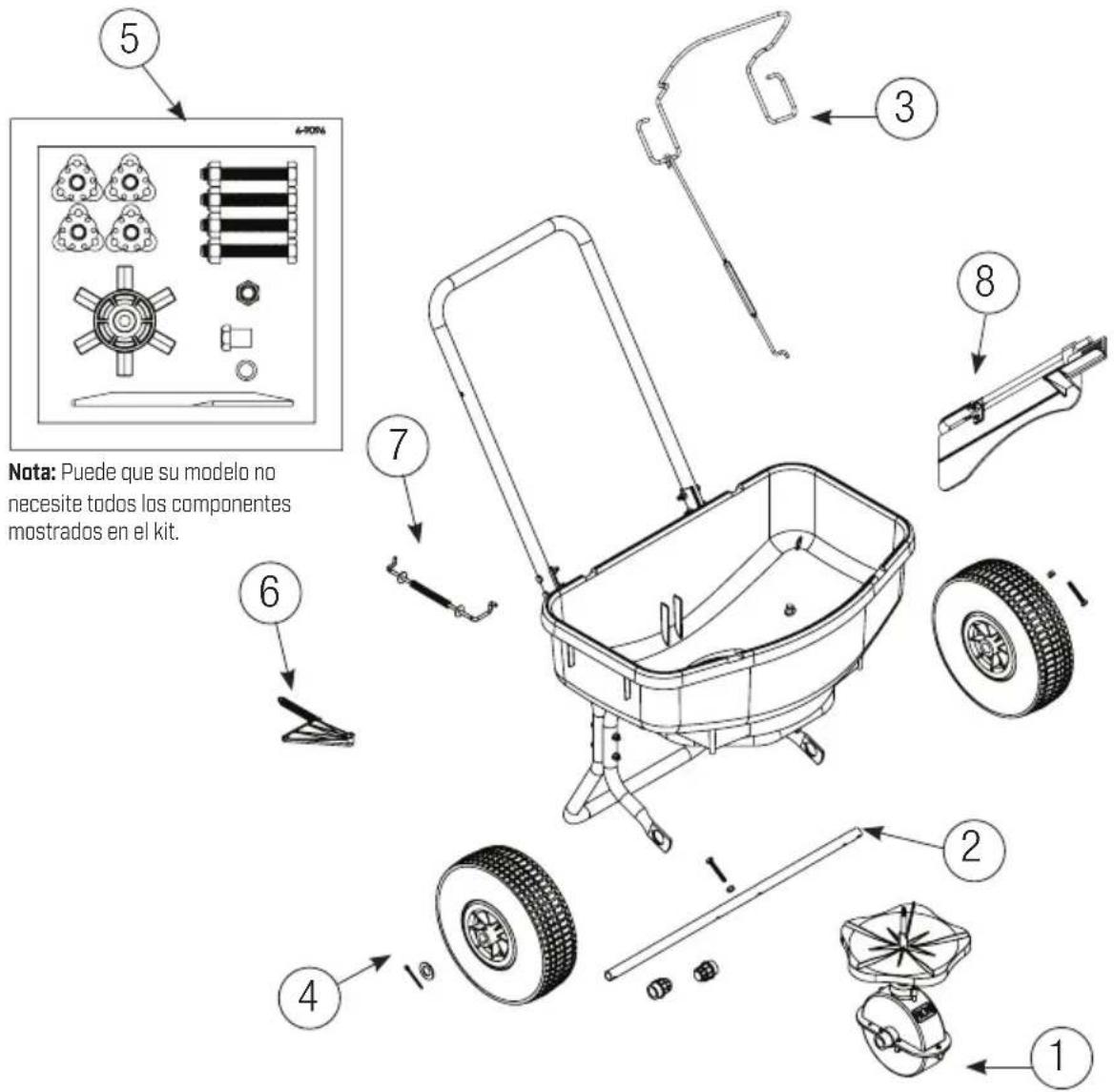

Partes de repuesto

5 4-POA 7 6 4 3 8 2 1 Note: Puede que su modelo no necesite todos los componentes mostrados en el kit.

REF NO. PART NO. QTY DESCRIPTION

1 6-9041 1 Conjunto de la caja de engranes
2 6-9042 1 Flecha de transmisión c/2 cojinetes
3 6-9120 1 Conjunto de sujeción
4 6-9044 1 Ruedas c/herrajes e instrucciones
5 6-9096 1 Paquete de herrajes con barreno
6 6-9121 1 Conector de rotación
7 6-9046 1 Bajar kit de conexión
8 6-8326 1		Escoja el bafle
* 6-9000 1 Cubierta para lluvia

* Part Not Shown

TABLA DE APLICACIÓN

Table de conversión para la aplicación profesional y residencial del distribuidor de empuje para toda temporada
SCOTTS	2	2.5	3	3.25	3.5	4	4.75	5	5.5	6	7	8	9	10	11	12	13	14	15
CHAPIN	2	2.5	3	3.25	3.5	4	4.75	5	5.5	8	7	8	9	10	11	12	13	14	15

Aplicación general profesional & residencial para toda temporada directrices
Contol de hierba	5-6
Fertilizante	6-8
Semilla de pasto-Sobresiembra	8-10
Semilla de pasto-Césped nuevo	10-13
Sal y derretimiento	14-15

Para ver información detallada sobre cómo calibrar su esparcidora Chapin: visite https://youtu.be/d-RPp8qrM1M

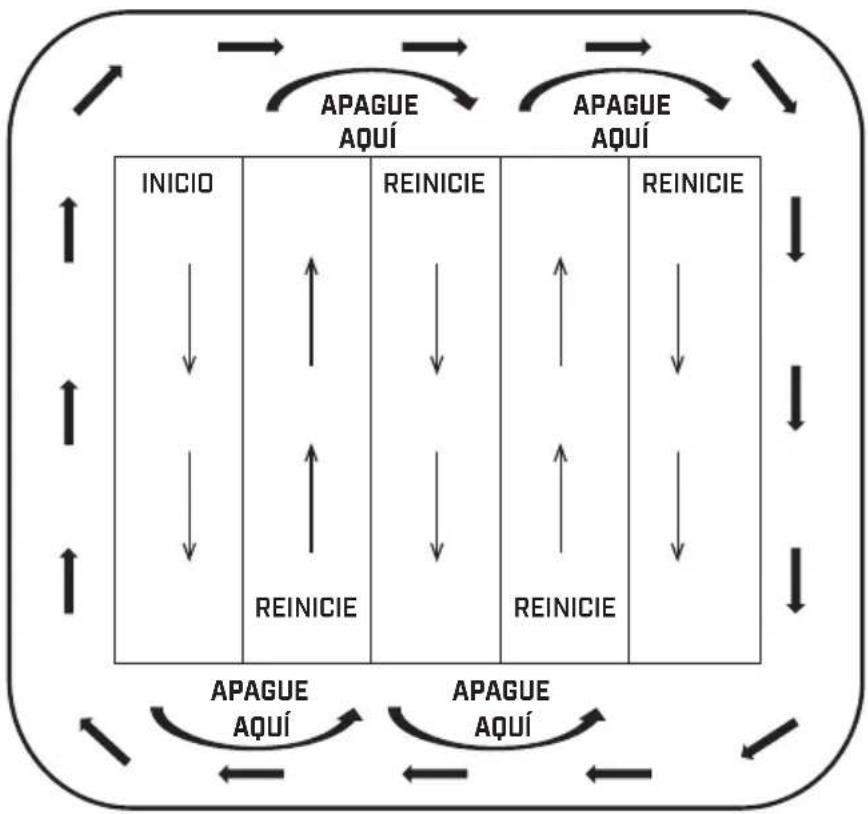

MUESTRA DEL PATRÓN DE DISTRIBUCIÓN

TurfPRO
