MANUAL DE USUARIO 89003A Chapin
Manual de uso y cuidado
ADVERTENCIA
LEA ESTAS INSTRUCCIONES ATENTAMENTE ANTES DE UTILIZARLO
Visite el sitio web para conocer los detalles de la garantía
ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO, POR FAVOR LLAME AL:
1-800-950-4458
Cuando llame, tenga a la mano la siguiente información: Recibo de compra y número de modelo. Este número lo conecta directamente con el fabricante de este producto. Nuestro equipo de asistencia técnica con gusto le ayudará con toda la información que necesite para ensamblarlo, solucionar problemas o reemplazarlo.
ADVERTENCIA
ADVERTENCIA: EL USO INAPROPIADO O NO SEGUIR LAS INSTRUCCIONES PUEDE RESULTAR EN FALLAS DEL PRODUCTO O LESIONES. PARA USAR ESTE PRODUCTO DE MANERA SEGURA DEBE LEER Y SEGUIR TODAS LAS INSTRUCCIONES ANTES DE USARLO.
INSTRUCCIONES DE ARMADO
Herramientas sugeridas:
Juego de llaves y/o matracas
Pinzas
1

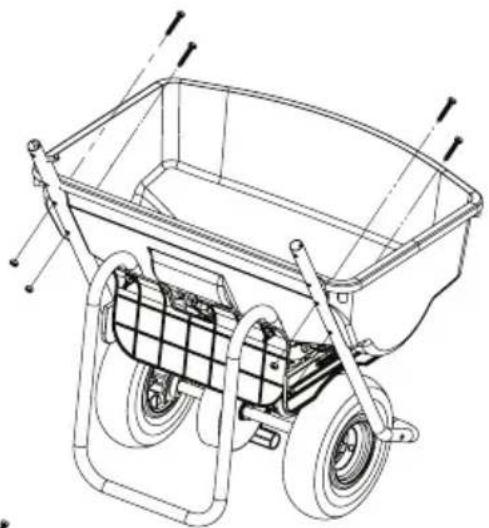

Retire la manija de la tolva (4 tuercas y pernos).
Nota: el enlace de la compuerta está anidado entre la tolva y el marco para el envío.

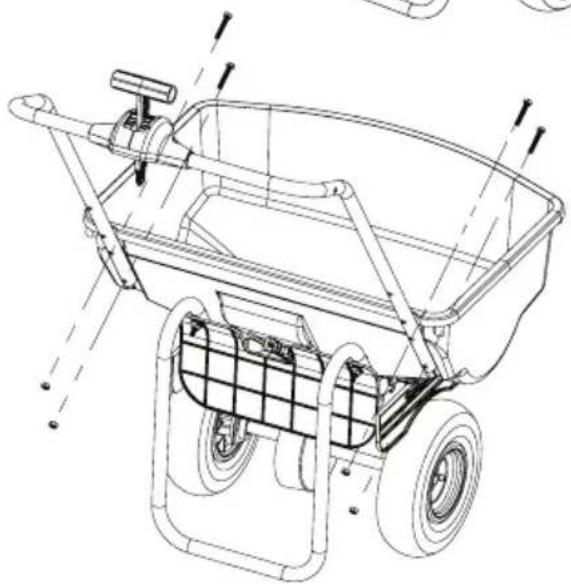

Gire la manija hacia arriba y vuelva a colocarla a través de los 2 orificios inferiores en la tolva usando las 4 tuercas y tornillos del paso 1.
Retire la compuerta de la tolva.

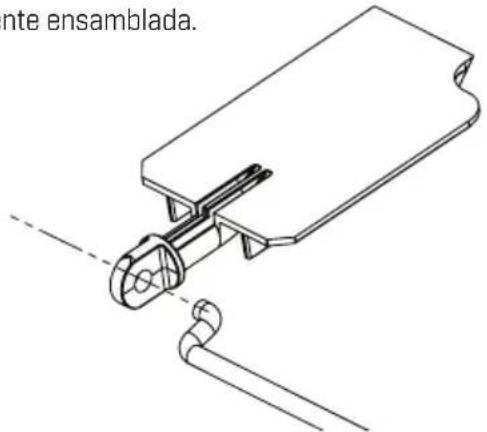

Ensamble el enlace de la compuerta a la misma insertando el extremo en forma de "S" en ella. Nota: deje que el enlace cuelgue libremente: la compuerta no permanecerá conectada hasta que esté completamente ensamblada.


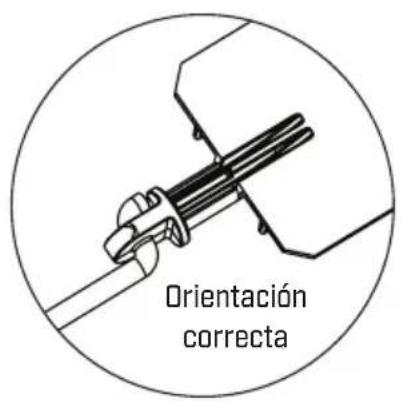

Orientación correcta4

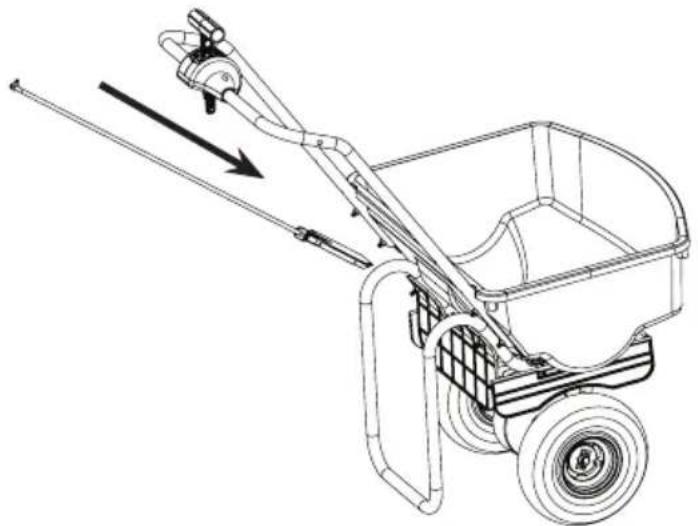

Deslice la compuerta y el enlace en las ranuras en "L" de la tolva manteniendo el enlace unido a la compuerta.

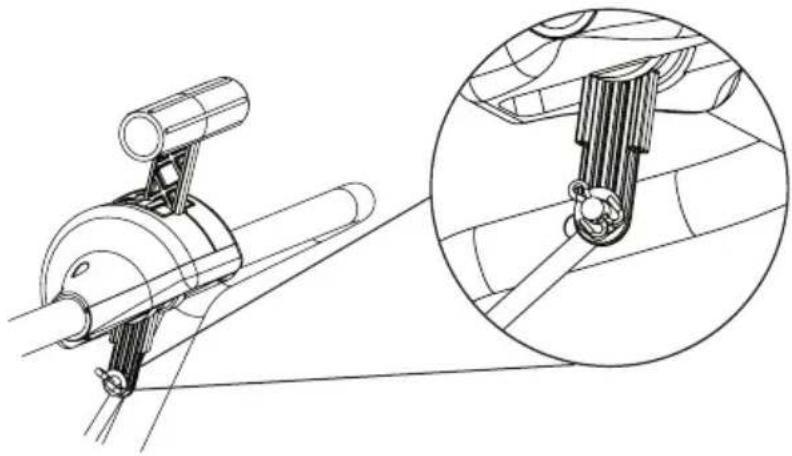

Inserte el extremo en forma de "L" del enlace en el control de la compuerta en la manija y asegúrelo con una arandela seguida del pasador de chaveta provisto. Con las pinzas, doble el pasador de aletas para asegurar el enlace al control de la compuerta.
CONVERSOR DE UNIDADES DE LA CONFIGURACIÓN DE LA ESPARCIDORA
| SCOTTS | 1-4 | 4.5 - 7.5 | 8 - 11 | 11.5 - 14 | 15+ |
| CHAPIN | 0-1 | 2-3 | 3-4 | 4-5 | 6-8 |
Instrucciones de funcionamiento general
- Asegúrese de que la compuerta de control esté cerrada antes de llenar la tolva
- Determine la configuración adecuada para el material que se utiliza leyendo la configuración sugerida en la bolsa del material O dirigiéndose a la tabla de aplicación en el panel de control del esparcidor (Las tablas provistas son solo referenciales. Asegúrese de leer las instrucciones en el empaque del material que está esparciendo para identificar la configuración necesaria correcta)
- Quite la tuerca mariposa y deslice el indicador hacia la configuración deseada. Ajuste las tuercas mariposa por completo.
- Para comenzar a esparcir, empiece a caminar (a un paso de 3 mph o 4.5 km/h) y libere la palanca de control empujándola hacia adelante. Se deslizará hacia adelante hasta el tope.
- Para dejar de esparcir simplemente jale el control de la compuerta a la posición de cerrado.
Guardado y mantenimiento
- Cuando termine de esparcir, quite cualquier material restante de la tolva
- Lave el esparcidor por completo y déjelo secar antes de guardarlo
Partes de repuesto
| Ref.# | Qty Part No. Descripción | |
| 1 1 | 6-9067 Taladro | |
| 2 1 | 6-8280 Kit deflector |
