6400 - Accesorio agrícola Chapin - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO 6400 Chapin

Accesorios (no en tamaño real)

Componentes (no en tamaño real)

C-4 Mount Attachment Accesorio de montaje Fixation de la monture

No se muestra: Manguera/soporte de cuerda con soporte de montaje de regalo.

LEA ESTAS INSTRUCCIONES ATENTAMENTE ANTES DE UTILIZARLO

ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO, POR FAVOR LLAME AL:

1-800-950-4458

Cuando llame, tenga a la mano la siguiente información: Recibo de compra y número de modelo. Este número lo conecta directamente con el fabricante de este producto. Nuestro equipo de asistencia técnica con gusto le ayudará con toda la información que necesite para ensamblarlo, solucionar problemas o reemplazarlo.

1

PLACA DE ENGANCHE

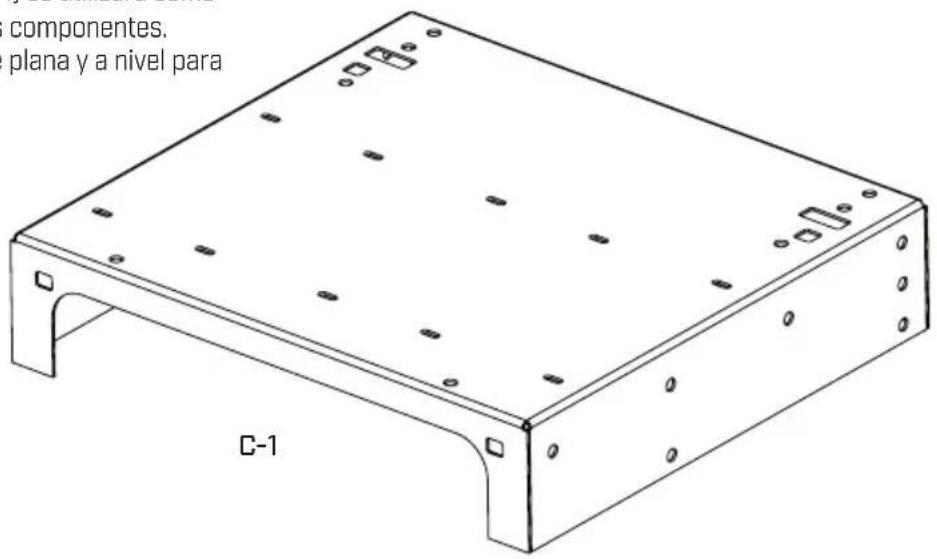

La placa de enganche (C-1) se utilizará como la base para sujetar otros componentes. Colocar en una superficie plana y a nivel para el ensamblaje.

componentes. plana y a nivel para C-1

2

ENSAMBLAJE DEL SOPORTE DE LA ESQUINA IZQUIERDA

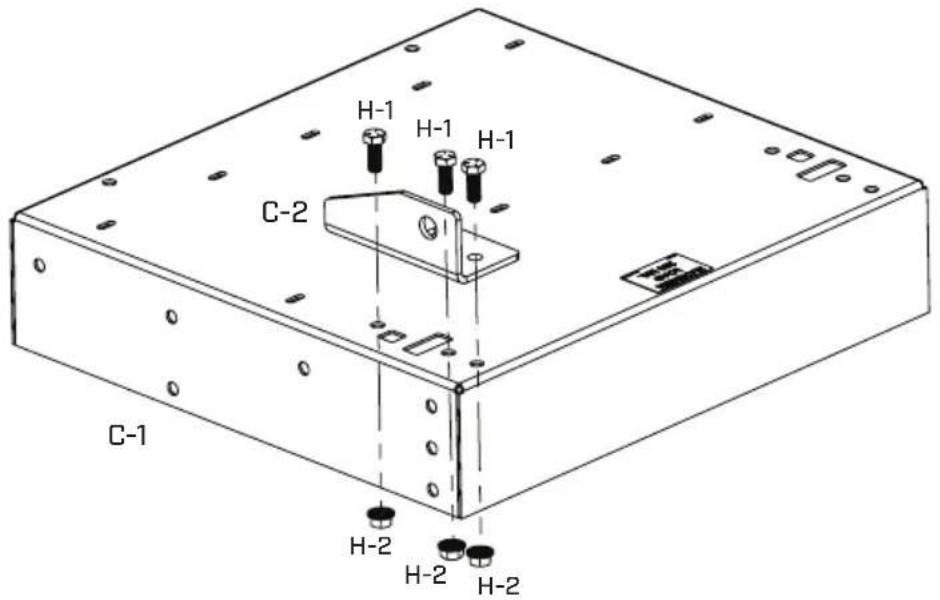

Enfrentando el costado de la placa de enganche (C-1) con dos esquinas de múltiples orificios, conecte el soporte de la esquina izquierda (C-2) con el costado izquierdo usando pernos (H-1) y contratuercas (H-2) de la bolsa de piezas 303352.

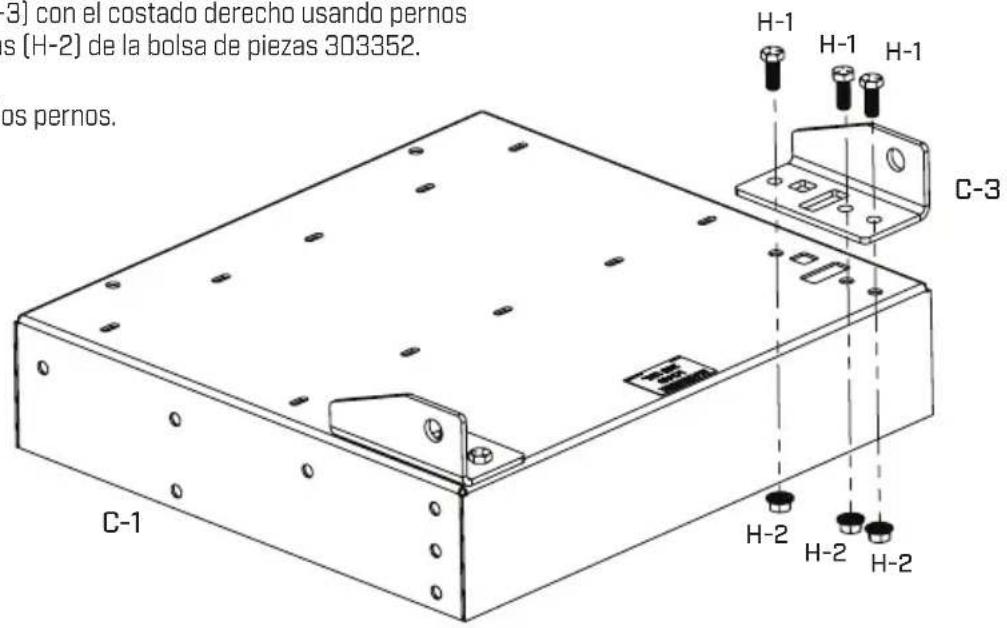

Enfrentando el costado de la placa de enganche (C-1) con dos esquinas de múltiples orificios, conecte el soporte de la esquina derecha (C-3) con el costado derecho usando pernos (H-1) y contratuercas (H-2) de la bolsa de piezas 303352.

Ajuste las tuecas y los pernos.

(3) con el costado derecho usando pernos s (H-2) de la bolsa de piezas 303352. os pernos. C-1 H-1 H-1 H-1 C-3 H-2 H-2 H-2

3

ENSAMBLAJE DEL MONTAJE

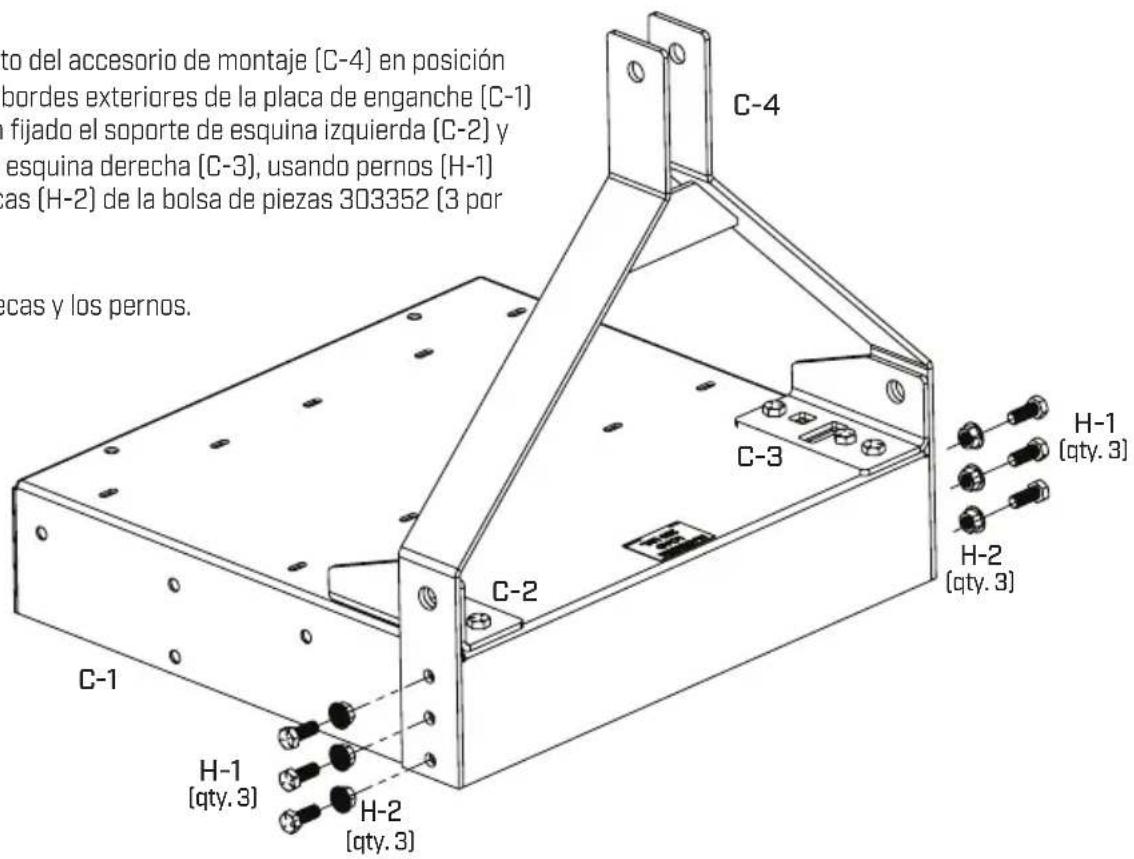

Fije el conjunto del accesorio de montaje (C-4) en posición vertical a los bordes exteriores de la placa de enganche (C-1) donde se han fijado el soporte de esquina izquierda (C-2) y el soporte de esquina derecha (C-3), usando pernos (H-1) y contratuercas (H-2) de la bolsa de piezas 303352 (3 por cada lado).

Ajuste las tuecas y los pernos.

to del accesorio de montaje [C-4] en posición bordes exteriores de la placa de enganche [C-1] n fijado el soporte de esquina izquierda [C-2] y esquina derecha [C-3], usando pernos [H-1] cas [H-2] de la bolsa de piezas 303352 (3 por ecas y los pernos. C-4 C-3 C-2 C-1 H-1 [qty. 3] H-2 [qty. 3] H-1 [qty. 3] H-2 [qty. 3] H-2 [qty. 3]

3.1

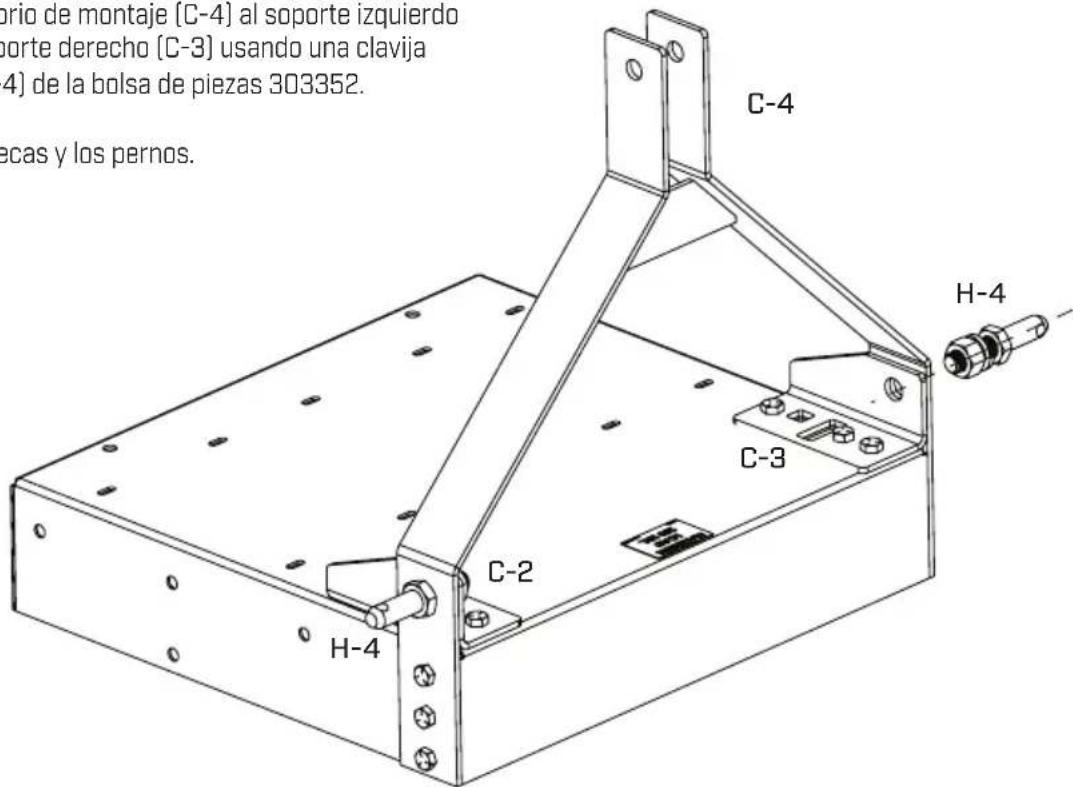

Fije el accesorio de montaje (C-4) al soporte izquierdo (C-2) y al soporte derecho (C-3) usando una clavija ajustable (H-4) de la bolsa de piezas 303352.

Ajuste las tuecas y los pernos.

orio de montaje [C-4] al soporte izquierdo porte derecho [C-3] usando una clavija [4] de la bolsa de piezas 303352. ecas y los pernos. C-4 H-4 C-3 C-2 H-4

4

ENSAMBLAJE DE LA CLAVIJA DE EJE

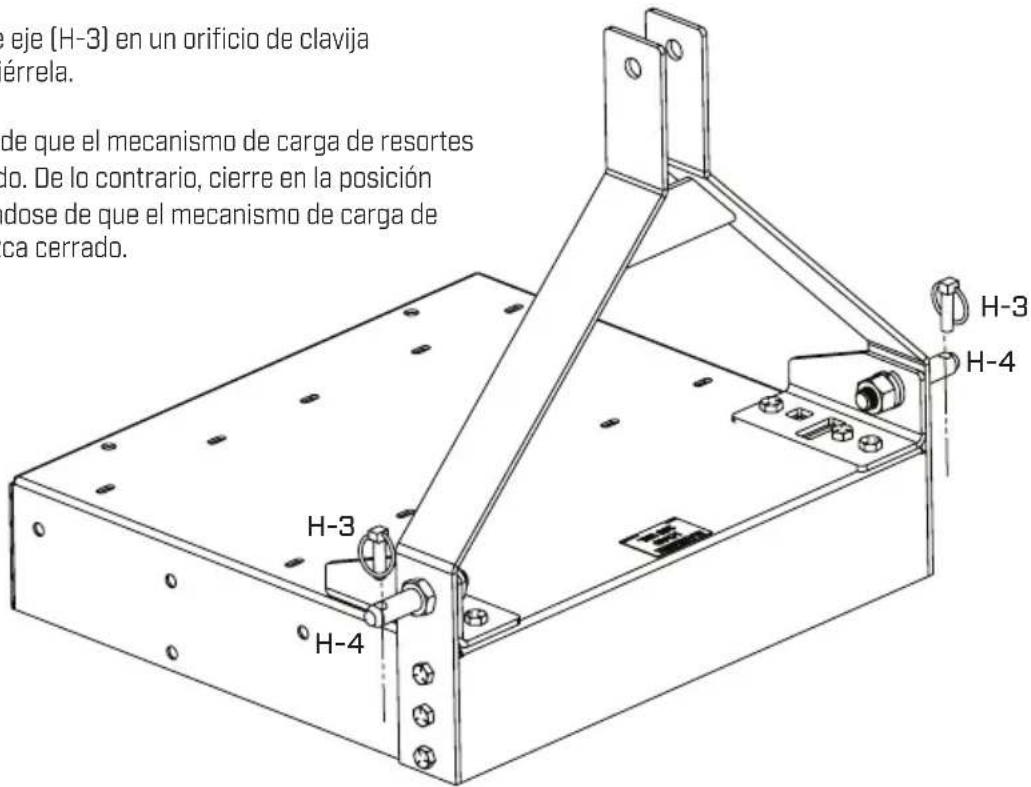

Inserte la clavija de eje (H-3) en un orificio de clavija ajustable (H-4) y ciérrela.

NOTA: Asegúrese de que el mecanismo de carga de resortes permanezca cerrado. De lo contrario, cierre en la posición contraria asegurándose de que el mecanismo de carga de resortes permanezca cerrado.

e eje (H-3) en un orificio de clavija érrela. de que el mecanismo de carga de resortes do. De lo contrario, cierre en la posición dose de que el mecanismo de carga de ca cerrado. H-3 H-4

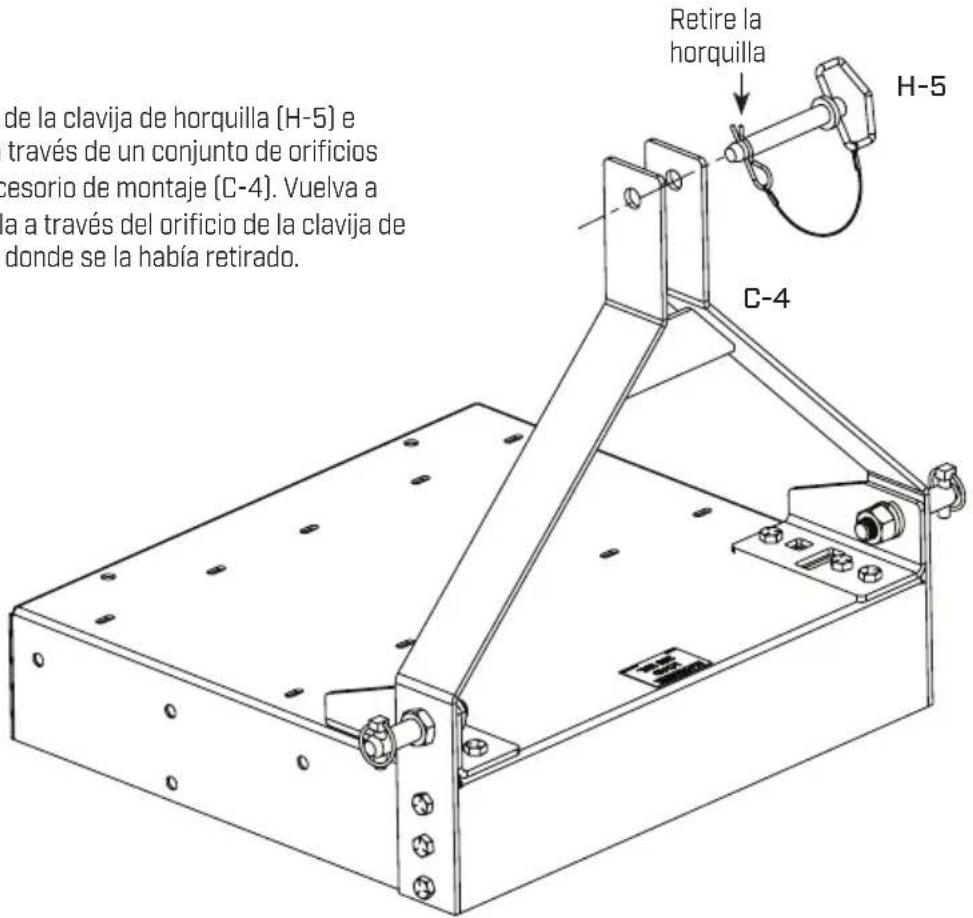

Retire la horquilla de la clavija de horquilla (H-5) e inserte la clavija a través de un conjunto de orificios superiores del accesorio de montaje (C-4). Vuelva a insertar la horquilla a través del orificio de la clavija de horquilla (H-5) de donde se la había retirado.

de la clavija de horquilla (H-5) e través de un conjunto de orificios cesorio de montaje (C-4). Vuelva a la a través del orificio de la clavija de donde se la había retirado. Retire la horquilla H-5 C-4

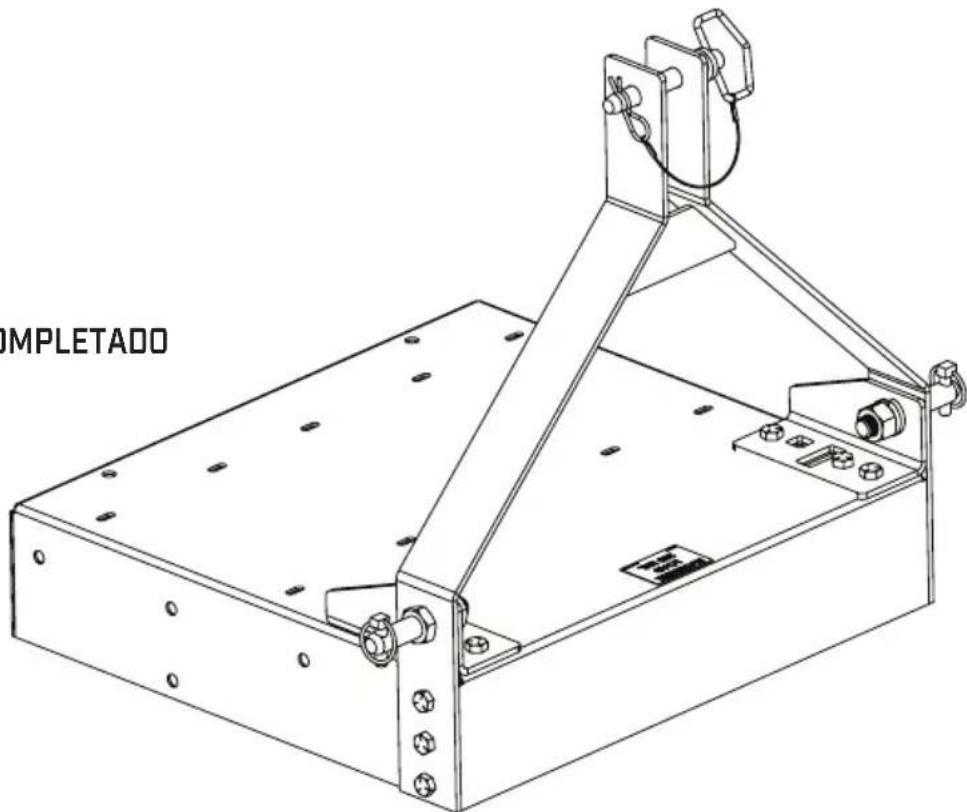

ENSAMBLAJE COMPLETADO
