MANUAL DE USUARIO 79254 Sthor

MAQUINA CORTADORA PARA MADERA

2. unidad del mango con el interruptor y el bloqueo

4. interruptor eléctrico

5. protector fi jo del serrucho circular

6. protector móvil del serrucho circular

8. cable eléctrico con enchufe

PROTECCIÓN DEL MEDIO AMBIENTE

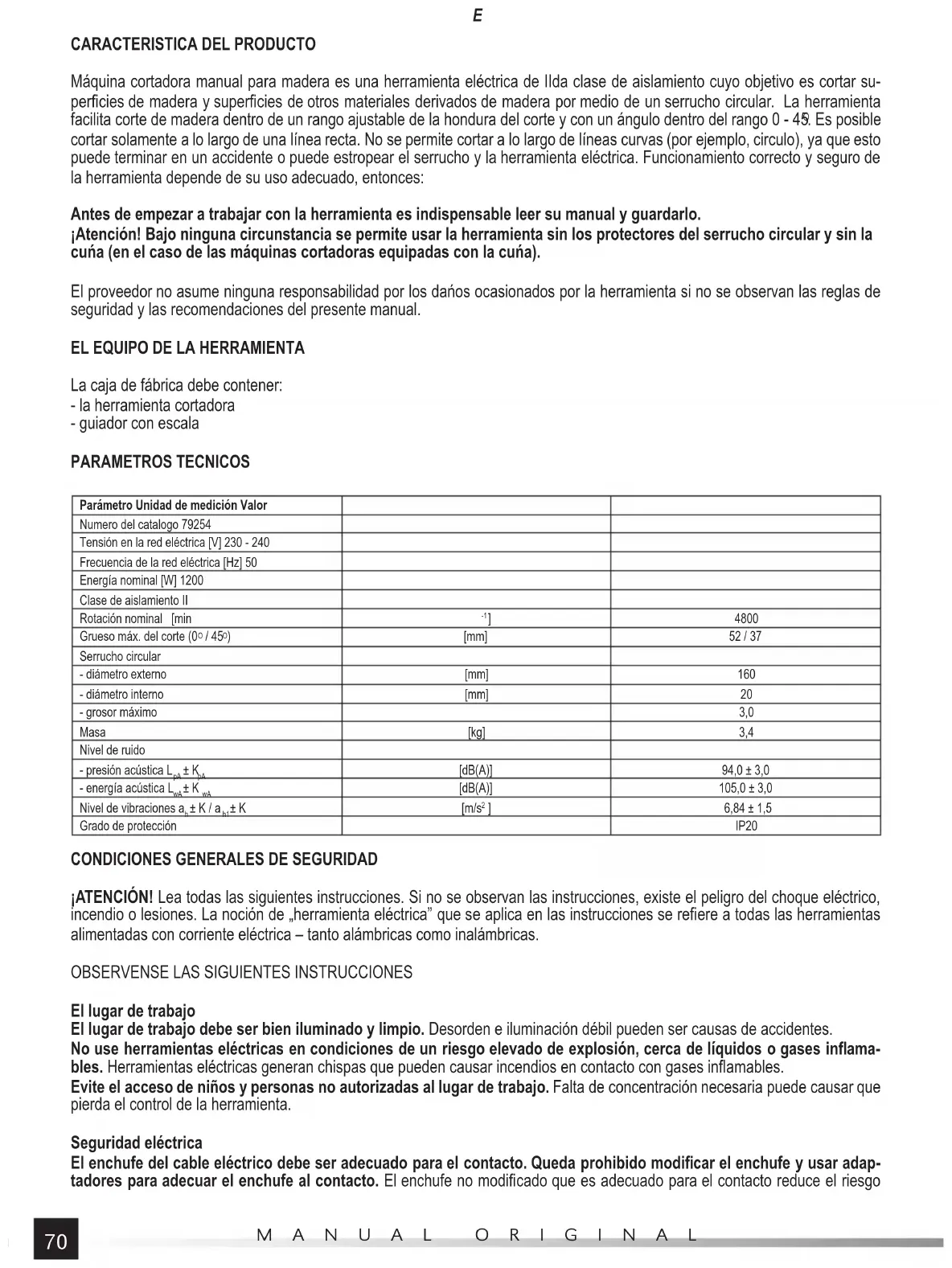

Máquina cortadora manual para madera es una herramienta eléctrica de IIda clase de aislamiento cuyo objetivo es cortar su- perfi cies de madera y superfi cies de otros materiales derivados de madera por medio de un serrucho circular. La herramienta facilita corte de madera dentro de un rango ajustable de la hondura del corte y con un ángulo dentro del rango 0 - 45

. Es posible cortar solamente a lo largo de una línea recta. No se permite cortar a lo largo de líneas curvas (por ejemplo, circulo), ya que esto puede terminar en un accidente o puede estropear el serrucho y la herramienta eléctrica. Funcionamiento correcto y seguro de la herramienta depende de su uso adecuado, entonces: Antes de empezar a trabajar con la herramienta es indispensable leer su manual y guardarlo. ¡Atención! Bajo ninguna circunstancia se permite usar la herramienta sin los protectores del serrucho circular y sin la cuńa (en el caso de las máquinas cortadoras equipadas con la cuńa). El proveedor no asume ninguna responsabilidad por los dańos ocasionados por la herramienta si no se observan las reglas de seguridad y las recomendaciones del presente manual.

EL EQUIPO DE LA HERRAMIENTA

La caja de fábrica debe contener: - la herramienta cortadora - guiador con escala PARAMETROS TECNICOS Parámetro Unidad de medición Valor Numero del catalogo 79254 Tensión en la red eléctrica [V] 230 - 240 Frecuencia de la red eléctrica [Hz] 50 Energía nominal [W] 1200 Clase de aislamiento II Rotación nominal [min

] 6,84 ± 1,5 Grado de protección IP20

CONDICIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea todas las siguientes instrucciones. Si no se observan las instrucciones, existe el peligro del choque eléctrico, incendio o lesiones. La noción de „herramienta eléctrica” que se aplica en las instrucciones se refi ere a todas las herramientas alimentadas con corriente eléctrica – tanto alámbricas como inalámbricas.

OBSERVENSE LAS SIGUIENTES INSTRUCCIONES

El lugar de trabajo El lugar de trabajo debe ser bien iluminado y limpio. Desorden e iluminación débil pueden ser causas de accidentes. No use herramientas eléctricas en condiciones de un riesgo elevado de explosión, cerca de líquidos o gases infl ama- bles. Herramientas eléctricas generan chispas que pueden causar incendios en contacto con gases infl amables. Evite el acceso de niños y personas no autorizadas al lugar de trabajo. Falta de concentración necesaria puede causar que pierda el control de la herramienta. Seguridad eléctrica El enchufe del cable eléctrico debe ser adecuado para el contacto. Queda prohibido modifi car el enchufe y usar adap- tadores para adecuar el enchufe al contacto. El enchufe no modifi cado que es adecuado para el contacto reduce el riesgo71 MANUAL ORIGINAL

del choque eléctrico. Evita el contacto con superfi cies conectados con tierra – pipas, calentadores y radiadores, lo cual puede aumentar el riesgo del choque eléctrico. No exponga las herramientas a precipitaciones o humedad. Agua y humedad que se fi ltren al interior de la herramienta eléctrica aumentan el riesgo del choque eléctrico. No permita la sobrecarga del cable de alimentación. No use el cable de alimentación para cargar, conectar y desconectar el enchufe del contacto de la red eléctrica. Evita el contacto del cable de alimentación con objetos calientes, aceites, bordes afi lados y elementos móviles. Defectos del cable de alimentación aumentan el riesgo del choque eléctrico. En el caso del trabajo fuera de los interiores cerrados, use extensiones adecuados para tales trabajos. Aplicación de extensiones adecuadas reduce el riesgo del choque eléctrico. Seguridad personal Empiece el trabajo en buenas condiciones físicas y psíquicas. Ponga atención a lo que está haciendo. Evite el trabajo si está cansado o bajo infl uencia de medicinas o alcohol. Un momento de descuido durante el trabajo puede ser causa de lesiones graves. Use medios de protección personal. Siempre use anteojos protectores. Uso de medios de protección personal como más- caras contra polvo, calzado protector, cascos y protectores del oído reduce el riesgo de lesiones graves. Evite encender la herramienta por casualidad. Asegúrese que el interruptor eléctrico esta en la posición „apagado” an- tes de conectar la herramienta a la red eléctrica. Sujetar la herramienta con un dedo sobre el interruptor o conectarla cuando el interruptor está en la posición „encendido” puede ser causa de lesiones graves. Antes de encender la herramienta eléctrica, remueva todas las llaves y herramientas de ajuste. Una llave en los elementos giratorios de la herramienta puede ser causa de lesiones graves. Manténgase en equilibrio y todo el tiempo conserve una posición adecuada. Esto le permitirá controlar la herramienta eléctrica con más facilidad en el caso de situaciones imprevistas durante el trabajo. Use ropa protectora. No se ponga ropa fl oja y bisutería. Mantenga el cabello, la ropa y los guantes lejos de los elemen- tos móviles de la herramienta eléctrica. Ropa fl oja, bisutería o cabello largo pueden atorarse en los elementos móviles de la herramienta. Use removedores o contenedores de polvo, si la herramienta está equipada con ellos. Conéctelos correctamente. Uso de removedores de polvo reduce el riesgo de lesiones graves. Uso de la herramienta eléctrica No permita la sobrecarga de la herramienta eléctrica. Use la herramienta adecuada para el tipo de trabajo. Uso de herra- mientas adecuadas garantizará un trabajo más efectivo y más seguro. No use la herramienta eléctrica si no funciona su interruptor. La herramienta que no se puede controlar por medio de su interruptor es peligrosa y debe repararse. Desconecta el enchufe del contacto antes de cualquier ajuste, cambio de accesorios o almacenamiento de la herramien- ta. Eso permitirá evitar que la herramienta eléctrica se encienda casualmente. Almacena la herramienta fuera del alcance se niños. No permita que trabajen con ella personas no capacitadas. La herramienta eléctrica puede ser peligrosa en las manos de tales personas. Asegure mantenimiento adecuado de la herramienta. Controle la herramienta respecto al encaje y piezas móviles fl ojas. Revise si cualquier elemento de la herramienta no está dañado. Si se detectan defectos, es menester eliminarlos antes de que se use la herramienta eléctrica. Muchos accidentes son causados por un mantenimiento inadecuado de la herramienta. Herramientas cortantes deben mantenerse limpios u afi lados. Herramientas cortantes correctamente conservadas pueden controlarse con más facilidad durante el trabajo. Use herramientas eléctricas y accesorios con acuerdo a las presentes instrucciones. Use las herramientas con acuerdo a su función tomando en cuenta el carácter y las condiciones del trabajo. Usar las herramientas para propósitos diferentes a los de su diseño puede aumentar el riesgo de situaciones peligrosas. Reparaciones Repare las herramientas solamente en talleres autorizados que usan refacciones originales. Esto garantizará la seguridad del trabajo con la herramienta eléctrica.

INSTRUCCIONES ADICIONALES DE SEGURIDAD

Instrucciones de seguridad para las máquinas de serrar Mantenga las manos lejos del área de corte y de la sierra. Mant enga la otra mano sobre el mango auxiliar o en caja del motor. Mientras sostiene la máquina de serrar con las dos manos, éstas no pueden ser lastimadas con la sierra. No meta la mano por debajo del objeto que está siendo procesado. La protección no lo protegerá por debajo del objeto que está siendo procesado. Ajuste una profundidad del corte adecuada para el espesor del objeto que está siendo procesado. Se recomienda que el disco sobresalga por debajo del objeto que está siendo procesado menos que la altura del diente. No sostenga nunca el objeto que está cortando con la mano y no lo coloque sobre la pierna. Sujete el objeto en una72 MANUAL ORIGINAL

base estable. Es muy importante sujetar el objeto que está siendo procesado para evitar el riesgo del contacto con el cuerpo, acuñamiento de la sierra, así como de la pérdida del control del corte. Sujete la máquina de serrar agarrando las superfi cies aisladas para este propósito durante el trabajo durante el cual la sierra puede tener contacto con cables eléctricos bajo tensión o con el propio cable de alimentación de la herramienta. El contacto con „cables eléctricos bajo tensión” puede también causar la tensión eléctrica de los elementos metálicos de la herramienta eléctrica, lo cual puede causar un choque eléctrico del operador. Durante un corte longitudinal use siempre corredera para cortes longitudinales o una guiadera para los bordes, lo cual mejora la precisión del corte y reduce el riesgo del acuñamiento de la sierra. Siempre use sierras de una dimensión y forma de los agujeros de colocación (por ejemplo rombo o circulo) adecuadas. Las sierras que no encajan en el agarre de colocación pueden girar excéntricamente lo cual puede provocar la perdida del control del trabajo. No use nunca arandelas para tuercas incorrectas o estropeadas para sujetar la sierra. Las arandelas y tuercas que aseguran la sierra han sido diseñadas especialmente para la máquina de serrar para garantizar su operación óptima y la seguridad del uso. Las razones del contragolpe y las maneras de prevenirlo Rebote es una reacción repentina cuando la sierra de disco se atora, es detenida o no está alineada, lo cual causa que la sierra se levante de manera no controlada y se mueva hacia el operador. Si la sierra de disco se atora o se detiene durante el corte, el fi lo se para y la reacción del motor causa un movimiento brusco de la sierra hacia el operador. Si la sierra de disco se deforma o no está alineada, los dientes y el borde trasero pueden salirse del corte y dirigirse hacia el operador. El retroceso es un resultado del uso inadecuado de la máquina de serrar y de los procedimientos o condiciones incorrectas del uso; el retroceso puede evitarse aplicando medidas de seguridad adecuadas, las cuales se mencionan a continuación. Sujete la máquina de serrar de una forma segura con las dos manos, posicionando los hombros de tal manera que le permi- ta aguantar la fuerza del retroceso de la herramienta. Adopte una posición del cuerpo de un lado de la herramienta, mas no en la línea del corte. El retroceso de la máquina puede provocar un movimiento brusco de la herramienta hacia atrás, pero la fuerza del retroceso puede ser controlada por el operador, siempre y cuando se hayan adoptado medidas de seguridad adecuadas. En el caso del atascamiento de la máquina de serrar o si la operación del corte es interrumpida por alguna razón, el operador debe soltar el botón del interruptor y mantener la herramienta sin movimiento en el material, hasta que el disco de la sierra se haya detenido completamente. No intente nunca sacar la máquina del material que está siendo cortado y no jale la herramienta hacia atrás mientras el disco de la sierra se esté moviendo o puede causar un retroceso brusco. Investigue las causas y adopte medidas de corrección para eliminar la causa del atascamiento de la sierra. En el caso de un arranque accidental de la sierra en el elemento que está siendo procesado, se debe centrar el disco de la sierra en la entalla y revisar si los dientes de la sierra no se han atascado en el material. Si el disco de la sierra se atasca cuando el operador pone la máquina en marcha de nuevo, existe el riesgo de que el disco se salga o cause un retroceso en relación con el elemento que está siendo procesado. Tablas grandes deben ser sostenidas para minimizar el riesgo del atascamiento y un retroceso del disco de la sierra. Tablas grandes tienden a encorvarse bajo su propio peso. Los soportes deben colocarse debajo de la tabla de los dos lados, cerca de la línea del corte y cerca del borde de la tabla. No use sierras desafi ladas o estropeadas. Dientes de la sierra que estén desafi lados o colocados de una manera incorrecta pueden formar una entalla estrecha, la cual causa una fricción excesiva, atascamiento de la sierra y retroceso. Ajuste de una forma segura los apretadores de la profundidad del corte y del ángulo de la inclinación de la sierra de disco, antes de que empiece a cortar. En el caso de que los ajustes de la máquina de serrar estén cambiando durante el corte, existe el riesgo de que la sierra se atasque y ocurran retrocesos. Sea particularmente cuidadoso durante un corte profundo penetrando tabiques u otros espacios vacíos. La sierra salien- te puede cortar otros objetos causando retroceso. Instrucciones de seguridad adicionales para las máquinas de serrar Antes de cada uso revise si la protección inferior está colocada correctamente. No use la máquina de serrar, si la protec- ción inferior no se mueve libremente y no se cierra de inmediato. No asegure nunca la protección inferior y no la deje en la posición abierta. Si el usuario accidentalmente deja caer la máquina de serrar, la protección inferior puede doblarse. Levante la protección usando el alambre para retirarla y asegúrese si la protección se mueve libremente y no toca la sierra u otro elemento en cualquier ajuste del ángulo y de la profundidad del corte. Revise el funcionamiento del resorte de la protección inferior. Si la protección o el soporte no funcionan correctamente, deben ser reparadas antes de que la máquina sea usada. La protección inferior puede funcionar de una forma lenta debido a los daños de los elementos, la presencia de residuos pegajosos o acumulación de los desechos. Se permite retirar la protección inferior manualmente solo en el caso de cortes especiales como el „corte profundo” y el „corte compuesto”. Levante la protección usando el alambre para retirarla y cuando la sierra entre en el material la protección inferior debe soltarse. En el caso de todos los demás cortes se recomienda que la protección inferior actúe automáticamente. Revise siempre si la protección inferior cubre la sierra antes de que coloque la sierra en la mesa de trabajo o en el piso.73 MANUAL ORIGINAL

Si el borde de la sierra no está protegido la máquina de serrar va a retroceder cortandolo todo en su camino. Tome en cuenta el tiempo necesario para que la sierra se detenga después de que haya sido apagada. Instrucciones de seguridad adicionales para las máquinas de serrar con una cuña partidora Use una cuña partidora adecuada para la sierra. La cuña partidora debe ser más gruesa que el cuerpo de la sierra, pero más fi na que la distancia entre los dientes de la sierra. Ajuste la cuña partidora de acuerdo con la descripción indicada en el presente manual. Ajustes incorrectos, una posición inadecuada, falta de alineación pueden provocar que la cuña partidora no sea efi ciente en cuanto a la prevención del retroceso. Siempre use la cuña partidora con la excepción del corte profundo. La cuña partidora debe instalarse de nuevo una vez que haya concluido el corte profundo. La cuña partidora causa alteraciones durante el corte profundo y puede causar el retroceso. Para asegurar el funcionamiento correcto de la cuña partidora, ésta debe entrar en el elemento que está siendo proce- sado. La cuña partidora es inefi caz en cuanto a la prevención del retroceso durante cortes cortos. No use la máquina de serrar si la cuña partidora está torcida. Incluso un arqueo ligero puede disminuir la velocidad del cierre de la protección. INSTALACIÓN DE LOS ELEMENTOS DEL EQUIPO ¡ATENCIÓN! Instalación de los elementos del equipo puede realizarse solamente cuando la alimentación eléctrica está desco- nectada (sacar el enchufe del contacto de la corriente eléctrica). La herramienta se suministra en es estado completo. Después de abrir el empaque de fábrica, asegúrese que todos los elemen- tos mencionados en el capítulo 2 fueron empacados. Después revise el estado de las conexiones y, si es necesario, apriete el tornillo que conecta la base con la base fi ja y con la llave apriete la cuńa, si la herramienta esta equipada con ella.

PREPARACIÓN PARA USO

Antes de comenzar el trabajo, asegúrese si el armazón y el cable eléctrico no están dańados. Si se detectan defectos, queda prohibido continuar el trabajo. ¡Atención! Todas las acciones relacionadas con la instalación y cambio de los fi los, ajuste y mantenimiento de la herra- mienta deben realizarse solamente cuando la alimentación eléctrica está desconectada, entonces ¡Saca el enchufe del contacto de la corriente eléctrica! Serruchos circulares Escoja una sierra de disco adecuada para cortar el material dado. Mientras más dientes tenga el disco, más lisos serán los bordes del corte. Sierras con varias decenas de dientes son mejores para cortar materiales fi nos cuyo grosor es menor a 1 cm y para madera suave. ¡Atención! No corte otros materiales que los que se indican en el manual. Revise si el disco no está dańado, roto, si los dientes no están rotos. Si se detectan defectos, el serrucho debe cambiarse por uno nuevo. ¡No use discos deformados o rotos! ¡No use discos hechos de acero para corte rápido! !No use discos que no cumplen los requisitos técnicos especifi cados en las presentes instrucciones! ¡No use serruchos cuyo armazón es más grueso o cuyo sistema es mas pequeńo que lo grueso de la cuńa! ¡No use discos cuya velocidad giratoria máxima es más baja que 5500 rpm. Ensamble y cambio del serrucho circular (II) Atención. Durante el cambio o ensamble del serrucho no se permite desmantelar los protectores del serrucho. Bloquee el disco fi jador del serrucho con la llave y remover el tornillo con la llave. Remueva el disco y el serrucho del huso de la herramienta. Coloque un serrucho nuevo en el huso. Coloque el disco fi jador, apriete el tornillo con la llave para instalar el serrucho. Ajuste de la hondura del corte (III) Si resulta necesario, la herramienta facilita el ajuste de la hondura del corte, lo cual es posible gracias al guiador con escala (en la parte posterior de la herramienta). Con este propósito, remueva el bloqueo colocado en el guiador con escala, ajuste la hondura deseada del corte y bloquee con el tornillo. Ajuste del ángulo del corte (IV) La herramienta facilita corte de superfi cies con un ángulo dentro del rango de 0 a 45

. Con este fi n, ajuste el ángulo deseado en la escala en la parte frontal de la herramienta; apriete fuerte y seguro el tornillo.74 MANUAL ORIGINAL

Ensemble del guiador El guiador con escala facilita el corte de las superfi cies a lo largo de una línea recta. El guiador debe ser colocado en la base, después ajuste el ancho deseado del corte y bloquee con el tornillo. Información adicional No use las manos para quitar restos, astillas y semejantes partes del material procesado de los alrededores que una sierra de disco que esté en movimiento. No use la sierra fuera de los interiores durante lluvia y otras precipitaciones. No guíe la sierra sólo con las manos. Siempre use herramientas adicionales, que permitan guiar la sierra de una manera segura, por ejemplo una guiadera. Después de la revisión del serrucho circular, su segura instalación, ajuste de la hondura, del ángulo y del ancho del corte es menester: Asegurarse que las partes móviles funcionan libremente sin atorarse No bloquee el protector móvil en la posición abierta. Asegúrese que todos los mecanismos giratorios del sistema de los protectores funcionan correctamente. Asegúrese que la cuńa está en la posición el que: - la distancia entre la cuńa y el borde del disco de dientes no excede 5 mm, - el borde del disco de dientes no sale más de 5 mm fuera del borde inferior de la cuńa, - se ubica en la línea del disco que está girando, - no es más ancha que la sierra de disco. En las máquinas cortadoras con cuńa, hay que instalarla siempre antes de empezar el trabajo. No desmantele la cuńa, ya que protege el serrucho y la herramienta. Póngase anteojos protectores, protectores del oído y guantes de trabajo. ¡Atención! Durante el trabajo con herramientas cortadoras manuales, siempre hay que usar protectores del oído. Fijar el objeto procesado en la estación de trabajo (usando por ejemplo un tornillo). En el caso de cortar superfi cies de madera dura (roble, haya), se recomienda una máquina externa para remover el polvo que surge durante el proceso.

USO DE LA HERRAMIENTA

La herramienta puede ser conectada a la red eléctrica solo después de realizar todas las acciones mencionadas en el capitulo „Preparación para uso”. Adopte una posición segura y estable. Agarre la herramienta con las dos manos por el mango y el mango auxiliar (V). Encienda la herramienta oprimiendo el botón del bloqueo del interruptor y después oprimiendo el interruptor eléctrico (VI). Habiendo encendido la herramienta, manténgala unos momentos libremente y realice un control auditivo de su funcionamiento. En el caso de ruidos sospechosos, interrumpa el trabajo de inmediato y repita las acciones especifi cadas en el capítulo „Prepa- ración para uso”. Acerque la base de la herramienta a la superfi cie del objeto procesado cuidando que el disco no toque el objeto. (VII) ¡Atención! No se permite manipular el protector móvil del serrucho circular. Realice todas las acciones relacionadas con el corte sujetando la herramienta con las dos manos. Mueva la herramienta a lo largo de la línea del corte de tal manera que la base de la herramienta toque la superfi cie del objeto procesado. Habiendo oprimido el interruptor, espere hasta que la sierra haya alcanzado la rotación nominal y sólo luego comience el corte. Se prohíbe poner la sierra en el material y después empezar a cortar, lo cual podría causar que la sierra se atore, que quede dañada o que quede dañado el material. Esto puede también causar lesiones. En el caso de retomar el mismo corte, es menester dejar que la sierra de disco alcance las revoluciones nominales, y sólo después introducirla en el corte. Durante el corte mueva la sierra de disco con un movimiento suave, evitando presión excesiva. La presión que debe aplicarse en la cabeza cortadora no debe exceder la presión sufi ciente para cortar el material. Evite pegar la sierra de disco contra el material cortado. Si el serrucho se atora en el material procesado, debe inmediatamente apagar la herramienta soltando el botón del bloqueo y oprimiendo el botón del interruptor eléctrico – solo después se puede retirar la herramienta. Durante el corte ponga especial atención a la posibilidad de que la herramienta se resbale o mueva bruscamente, lo cual aumenta el riesgo de accidentes. Durante el trabajo, no presione demasiado el material procesado y no haga movimientos bruscos para no dańar el serrucho y a herramienta.75 MANUAL ORIGINAL

Durante el trabajo hay que hacer intervalos regulares. No permita sobrecarga de la herramienta – la temperatura de la superfi cie no puede nunca exceder 60

Habiendo terminado el trabajo, apague la herramienta, saque el enchufe del contacto de la red eléctrica y proceda al manteni- miento y revisión. El valor total declarado de las vibraciones ha sido medido por medio de un método estándar y puede usarse para comprar las herramientas. El valor total declarado de las vibraciones puede usarse en la valoración preliminar de la exposición. ¡Atención! La emisión de las vibraciones durante el trabajo con la herramienta puede distar del valor declarado, dependiendo del uso que se le de a la herramienta. ¡Atención! Es menester determinar las medidas de seguridad que protejan al operador, las cuales se basen en la evaluación del riesgo en las condiciones reales de uso (incluyendo todas las fases del ciclo de trabajo, como por ejemplo el periodo durante el cual la herramienta esté apagada o trabajando en ralentí, así como el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléc- trico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.76
