79254 - Zāģis Sthor - Bezmaksas lietošanas instrukcija

Zīmols	Sthor
Modelis	79254
Produkta veids	Manuālais riņķzāģis II klase
Nominālais spriegums	220-240 V~
Frekvence	50 Hz
Nominālā jauda	1200 W
Izolācijas klase	II
Tukšgaitas ātrums	4800 min⁻¹
Maksimālais griešanas dziļums (0°)	52 mm
Maksimālais griešanas dziļums (45°)	37 mm
Asmens diametrs	160 mm
Asmens urbums	20 mm
Asmens biezums	3,0 mm maks.
Svars	3,4 kg
Skaņas spiediena līmenis (LpA ± KpA)	94,0 ± 3,0 dB(A)
Skaņas jaudas līmenis (LwA ± KwA)	105,0 ± 3,0 dB(A)
Vibrācijas līmenis (ah ± K)	6,84 ± 1,5 m/s²
Aizsardzības pakāpe	IP20
Regulējams griešanas leņķis	0° – 45°
Iekļautie piederumi	Graduētais guides, palīgrokturis
Saderīgie materiāli	Koksne un tās atvasinājumi (saplāksnis, skaidu plātnes, MDF)
Apkope	Tīrīt ar saspiestu gaisu, suku vai sausu drānu; neizmantot ķīmiskus līdzekļus
Drošība	Valkāt brilles, dzirdes aizsardzību un cimdus; izmantot šķelšanas nazi; nemainīt kontaktdakšu
Rezerves daļas un remontējamība	Izmantot tikai oriģinālās detaļas; remonts autorizētā servisā

Bieži uzdotie jautājumi - 79254 Sthor

Kādi ir būtiskākie drošības pasākumi pirms zāģa lietošanas?

Pirms jebkādas lietošanas, uzmanīgi izlasiet rokasgrāmatu. Valkājiet aizsargbrilles, dzirdes aizsardzību un cimdus. Pārliecinieties, ka apakšējais asmens aizsargs brīvi kustas un šķelšanas nazis ir pareizi noregulēts. Nevelciet brīvu apģērbu un sasieniet garus matus.

Kā nomainīt riņķzāģa asmeni?

Vienmēr atvienojiet instrumentu pirms jebkādas iejaukšanās. Izmantojiet komplektācijā iekļauto atslēgu, lai bloķētu vārpstu un atskrūvētu stiprinājuma skrūvi. Noņemiet spīļuzgriezni un lietoto asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu, tad cieši pievelciet skrūvi. Nekad neizjauciet asmens aizsargu.

Kā iestatīt griešanas dziļumu?

Atskrūvējiet fiksācijas skrūvi, kas atrodas uz skalas vadotnes instrumenta aizmugurē. Iestatiet vēlamo dziļumu (maks. 52 mm pie 0°) un pievelciet skrūvi. Asmenim jāizvirzās mazāk par vienu zobu zem griežamā materiāla.

Kā iestatīt griešanas leņķi?

Atskrūvējiet bloķēšanas skrūvi uz graduētā sektora zāģa priekšpusē. Sasmiet pamatni līdz vēlamajam leņķim (0° līdz 45°) un cieši pievelciet skrūvi. Pārbaudiet, vai asmens nesaskaras ar aizsargu.

Kādus materiālus var griezt ar šo zāģi?

Šis zāģis ir paredzēts masīvkoksnei un koksnes atvasinātajiem materiāliem, piemēram, saplāksnim, skaidu plātnēm un MDF. Negrieziet metālu, plastmasu vai citus nenorādītus materiālus.

Kā izmantot graduēto vadotni?

Uzstādiet vadotni zāģa pamatnē. Iestatiet vēlamo griešanas platumu, bīdot vadotni, un pievelciet bloķēšanas skrūvi. Vadotne nodrošina precīzu taisnlīnijas griezumu gar detaļu.

Ko darīt, ja asmens iegriežas griešanas laikā?

Nekavējoties atlaidiet slēdzi un turiet zāģi nekustīgi materiālā, līdz asmens pilnībā apstājas. Neizmantojiet spēku, lai izvilktu zāģi. Atvienojiet instrumentu, atdaliet detaļu un pārbaudiet iegriezuma cēloni pirms turpināt.

Kā apkopt zāģi pēc lietošanas?

Atvienojiet instrumentu. Notīriet korpusu, ventilācijas atveres un rokturus ar sausu drānu vai saspiestu gaisu (spiediens ≤ 0,3 MPa). Nekad neizmantojiet ķīmiskus līdzekļus. Regulāri pārbaudiet kabeļa, kontaktdakšas un slēdža stāvokli.

Kam paredzēts apakšējais asmens aizsargs un kā pārbaudīt tā pareizu darbību?

Apakšējais aizsargs aizsargā lietotāju no rotējošā asmens. Pirms katras lietošanas pārbaudiet, vai tas brīvi slīd un automātiski aizveras. Ja tas ir lēns vai iestrēdzis, neizmantojiet zāģi un lieciet to salabot. Nekad nebloķējiet to atvērtā stāvoklī.

Vai zāģis ir trokšņains un rada vibrācijas?

Jā, skaņas spiediena līmenis ir 94 dB(A) un jaudas līmenis 105 dB(A). Vienmēr valkājiet dzirdes aizsardzību. Vibrācijas līmenis ir 6,84 m/s². Veiciet regulārus pārtraukumus, lai samazinātu iedarbību.

LIETOŠANAS INSTRUKCIJA 79254 Sthor

1. motora komplekts
2. rokturu komplekts ar ieslēdzēju un blokādi
3. papildu rokturis
4. elektrības ieslēdzējs
5. nekustamais loka žāga apvalks
6. kustamais loka zāga apvalks
7. pamats
8. elektrības vads ar kontaktdakšu un saliecēju
9. vadotne ar mērogu
10. loka zāgis
11. puteklu nonemšanas iscaurule

H

Nomināls spriegums un nomināla frekvence

Nomināls griezes ātrums

Jmenovité otáčky

Menovité otáčky

Maks. griešanas dzilum

Griešanas stūra noregulēšana

Elektrības drošības II. klase

Jālieto dzirdes drošības līdzekļu

Jālieto drošības brilles

Lietot aizsardzības cimdus

Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakal citā formā.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

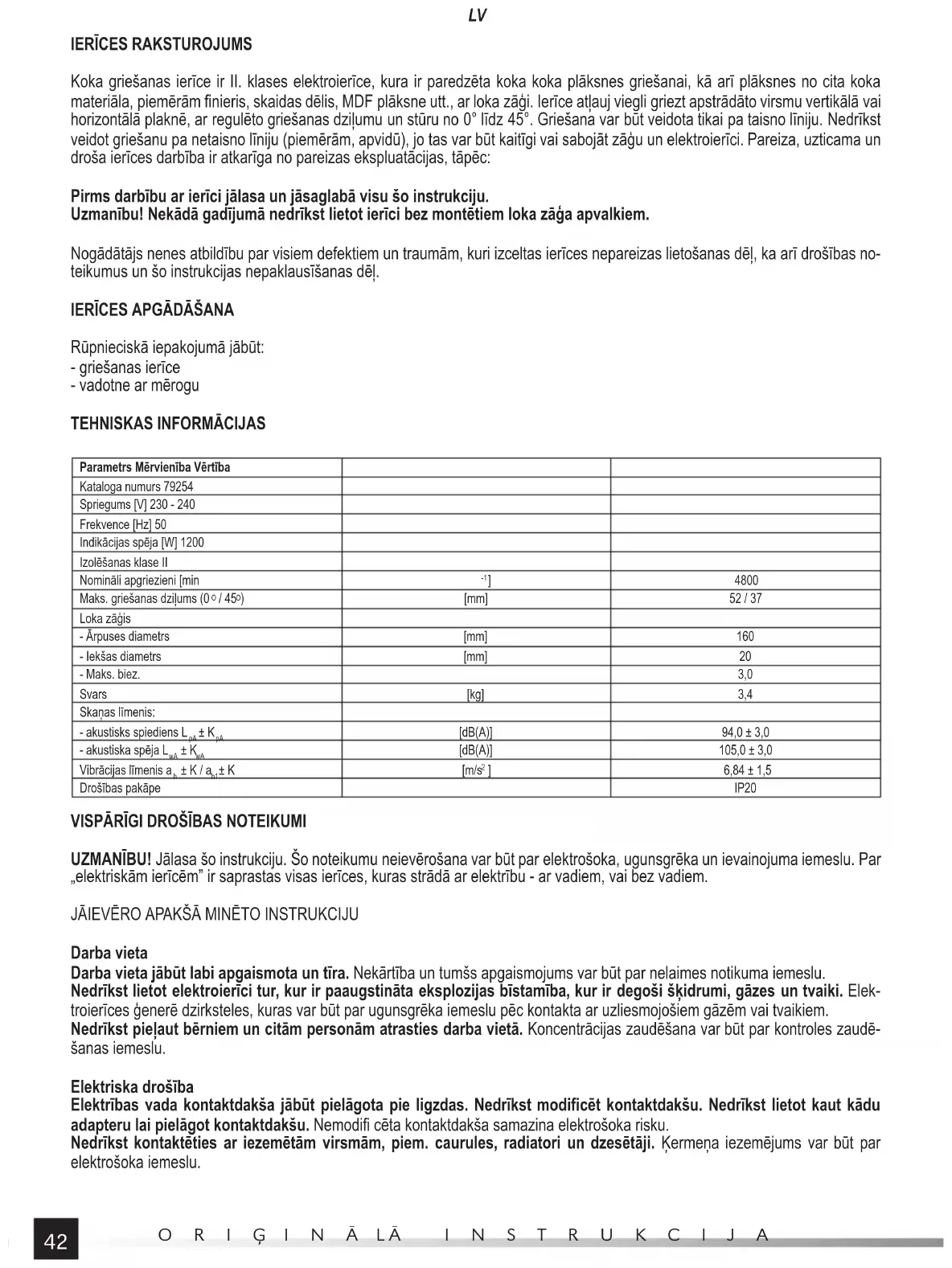

Koka griešanas ierīce ir ll. klases elektroierīce, kura ir paredzēta koka koka plāksnes griešanai, kā arī plāksnes no cita koka materiāla, piemērām finieris, skaidas dēlis, MDF plāksne utt., ar loka zāgi. Ierīce atļauj viegli griezt apstrādāto virsmu vertikālā vai horizontālā plaknē, ar regulēto griešanas dzilumu un stūru no 0° līdz 45°. Griešana var būt veidota tikai pa taisno līniju. Nedrīkst veidot griešanu pa netaisno līniju (piemērām, apvidū), jo tas var būt kaitīgi vai sabojāt zāgu un elektroierīci. Pareiza, uzticama un droša ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbību ar ierīci jālasa un jāsaglabā visu šo instrukciju.

Uzmanību! Nekādā gadījumā nedrīkst lietot ierīci bez montētiem loka zāga apvalkiem.

Nogādātājs nenes atbildību par visiem defektiem un traumām, kuri izceltas ierīces nepareizas lietošanas dēļ, ka arī drošības noteikumus un šo instrukcijas nepaklausīšanas dēļ.

IERİCES APGÄDÄŠANA

Rūpnieciskā iepakojumā jābūt:

• griešanas ierīce
• vadotne ar mērogu

TEHNISKAS INFORMAÇIJAS

Parametrs Mērvienība Vērtība
Kataloga numurs 79254
Spriegums [V] 230 - 240
Frekvence [Hz] 50
Indikācijas spēja [W] 1200
Izolēšanas klase II
Nomināli apgriezieni [min	-1]	4800
Maks. griešanas dzilums (0° / 45°)	[mm]	52 / 37
Loka zāgis
- Ārpuses diamets	[mm]	160
- lekšas diamets	[mm]	20
- Maks. biez.		3,0
Svars	[kg]	3,4
Skaņas līmenis:
- akustisks spiediens L_pA ± K_pA	[dB(A)]	94,0 ± 3,0
- akustiska spēja L_nA ± K_nA	[dB(A)]	105,0 ± 3,0
Vibrācijas līmenis a_b ± K / a_b1 ± K	[m/s2]	6,84 ± 1,5
Drošības pakāpe		IP20

VISPĀRĪGI DROŠĪBAS NOTEIKUMI

UZMANĪBU! Jālasa šo instrukciju. Šo noteikumu neievērošana var būt par elektrošoka, ugunsgrēka un ievainojuma iemeslu. Par „elektriskām ierīcēm” ir saprastas visas ierīces, kuras strādā ar elektrību - ar vadiem, vai bez vadiem.

JÄIEVÉRO APAKŠÄ MINÉTO INSTRUKCIJU

Darba vieta

Darba vieta jäbüt labi apgaismota un tīra. Nekārtība un tumšs apgaismojums var būt par nelaimes notikuma iemeslu.

Nedrīkst lietot elektroierīci tur, kur ir paaugstināta eksplozijas bīstamība, kur ir degoši škidrumi, gāzes un tvaiki. Elektroierīces ĝenerē dzirksteles, kuras var būt par ugunsgrēka iemeslu pēc kontakta ar uzliesmojošiem gāzēm vai tvaikiem.

Nedrīkst pieļaut bērniem un citām personām atrasties darba vietā. Koncentrācijas zaudēšana var būt par kontroles zaudēšanas iemeslu.

Elektriska drošība

Elektrības vada kontaktdakša jābūt pielāgota pie ligzdas. Nedrīkst modificēt kontaktdakšu. Nedrīkst lietot kaut kādu adapteru lai pielāgot kontaktdakšu. Nemodifi cēta kontaktdakša samazina elektrošoka risku.

Nedrikst kontaktēties ar iezemētām virsmām, piem. caurules, radiatori un dzesētāji. Ķermeņa iezemējums var būt par elektrošoka iemeslu.

LV

Nedrikst apdraudēt elektrisko ierīci ar kontaktu ar atmosfēriskiem nokrišņiem vai mitrumu. Ūdens un mitrums, kuri nāks ierīces iekšā, var būt par elektrošoka iemeslu.

Nedrikst pārslogot apgādāšanas vadu. Nedrikst nēsāt ierīci vai ieslēgt/izslēgt ierīci, turēšot to ar vadu. Izvairoties, lai vads nekontaktētu ar siltumu, ellām, asām malām un kustīgiem elementiem. Bojāts vads var būt par elektrošoka iemeslu. Gadījumā, kad darbs ir veidots ārpus telpas, jābūt lietoti pagarināšanas vadi, paredzēti darbībai ārā. Pareiza pagarināšanas vada lietošana samazina elektrošoka risku.

Personāla drošība

Strādāt var tikai labā fiziskā un psihiskā kondīcijā. Jābūt uzmanīgi darbā. Nedrīkst strādāt nogura stāvoklī, vai pēc medikamentu vai alkohola pienemšanas. Pietiek neuzmanības moments, lai ievainot kermenu.

Jälieto personālas aizsardzības līdzekļus. Vienmēr jälieto drošības brilles. Personālas aizsardzības līdzekli, piem. pretputeklu maskas, drošības apavi, kiveres un prettrokšna austinas, samazina ievainojuma risku.

Jābūt uzmanīgi, lai nejauši neieslēgt ierīci. Jākontrolē, vai ieslēdzis būtu „izslēgtā” pozīcijā pirms ierīces pievienošanu pie elektrotīkla. Ierīces turēšana ar pirkstu uz ieslēdzi vai kad ieslēdzis ir „ieslēgtā” pozīcijā var būt par kermana ievainošanas iemeslu. Pirms elektriskas ierīces ieslēgšanas jānoņem visas atslēgas un citu ierīci, kuri bija lietoti regulācijā. Atslēga, kura ir atstāta uz ierīces rotējošiem elementiem, var nopietni ievainot kermanu.

Jāsaglabā līdzsvaru. Visu laiku jāsaglabā pareizu pozīciju. Tas atļaus vieglāk strādāt ar elektrisko ierīci negaidītās situācijās. Jāapgērbj drošības apgērbu. Nedrīkst apgērbt brīvo apgērbu un juvelierizstrādājumu. Mati, apgērbs un darba dūraiņi jābūt turēti tālu no ierīces kustīgām daļām, jo var aizkabināties uz ierīces kustīgiem elementiem.

Jälieto putekļu izsūkšanas ierīcī vai putekļu tvertnes, kad ierīce ir ar tām apgādāta. Jākontrolē, vai tādas ierīces ir pareizi pievienotas. Putekļu izsūkšanas ierīce atļauj samazināt bīstamību veselībai.

Elektriskas ierīces lietošana

Nedrīkst pārslogot elektrisko ierīci. Jālieto ierīci, kura ir pareiza noteiktai darbībai. Pareiza ierīces izvēlēšana atļauj strādāt efektīvāk un drošāk.

Nedrīkst lietot elektrisko ierīci, kad ir bojāts elektrisks slēdzējs. Ierīce, kuru nevar kontrolēt ar elektrisko slēdzēju, ir bīstama un jābūt atdota remontam.

Atslēgt kontaktdakšu no ligzdas pirms regulēšanas, aksesuāru mainīšanas un ierīces glabāšanas. Tas var sargāt no ierīces gadījuma ieslēgšanas.

Glabāt ierīci bērniem nepieejamā vietā. Neatļaut strādāt ar ierīci neapmācītiem cilvēkiem. Elektriska ierīce var būt bīstama neapmācīta personāla rokās.

Nodrošināt pareizu ierīces konservāciju. Kontrolēt ierīces neatbilstību un atstarpes. Kontrolēt, vai ierīces elementi nav bojāti. Bojājumu konstatēšanas gadījumā to jāsaremontē pirms elektriskas ierīces lietošanas. Daudz nejaušību var notikt pēc nepareizas ierīces konservācijas.

Griezīgo ierīci jātur tīrībā un uzasinātā stāvoklī. Pareiza griezīgas ierīces konservācija atļauj vieglāk kontrolēt ierīci darba laikā. Lietot elektrisko ierīci un aksesuāru saskaņā ar šo instrukciju. Lietot paredzēto ierīci, įevērošot darba veidu un apstākļu. Ierīce lietota citā darbībā, nekā bija paredzēta, var būt par bīstamas situācijas iemeslu.

Remonti

lerici var remontët tikai autorizëtos servisos, kuri lieto oriğinälo rezerves daļu. Tas var nodrošināt pareizu lietošanas drošību.

PAPILDUS DROŠĪBAS INSTRUKCIJAS

Drošības instrukcijas zāgiem

Turēt rokas tālu no griešanas rajona un no zāga. Otro roku turēt uz papildus roktura vai uz dzinēja korpusa. Ja abas rokas atrodas uz ierīces, nevar būt ievainotas ar zāgu.

Nedrikst novietot roku zem apstrādāta priekšmeta. Aizsardzības apvalks nevar pasargāt roku zem apstrādāta priekšmeta.

Uzstādīt griešanas dzilumu attiecīgu apstrādāta priekšmeta biezumam. Rekomendējam, lai ripzāgis neizkāptu zem grieztu materiālu vairāk par zoba augstumu.

Nedrīkst turēt griezto priekšmetu rokā vai uz kājas. Uzstādīt apstrādātu priekšmetu uz stabila pamata. Apstrādāta priekšmeta laba stiprināšana ir ħoti svarīga, lai izvairoties no bīstama kontakta ar Ṣermeņu, zāga nobloķēšanas vai griešanas kontroles pazaudēšanas.

Ierīci var turēt tikai ar izolētām virsmām, paredzētām turēšanai darba laikā, kad ierīce var nejauši kontaktēties ar elektrības vadiem vai ar savu elektrības vadu. Kontakts ar elektrības vadiem var ierosināt metāla elementu pieslēgšanu pie elektrību un operatora elektrošoku.

Gareniskās griešanas laikā vienmēr lietot vadītāju gareniskai griešanai vai malu vadītāju. Tas uzlabo griešanas precizitāti un samazina zāga noblokēšanas iespēju.

Vienmēr lietot zāgu ar pareiziem izmēriem un novietošanas caurumu formu (piem. romboidāla vai apaļa forma). Zāgi, kuri nepieej pie stiprināšanas turētāja, var strādāt ekscentriski, ierosināšot darba kontroles pazaudēšanu.

Nedrīkst lietot zāgu stiprināšanai bojātu vai nepareizu starpliku vai skrūvi. Starplikas un stiprināšanas skrūves ir speciāli projektētas ierīcei, lai nodrošināt optimālu funkcionēšanu un lietošanas drošību.

LV

Aizmešanas iemesli un izvairišana

Aizmešana ir strauja reakcija uz saspiestu, aizturētu vai nekoaksiālu ripzāgu, ierosina nekontrolētu pacelšanu un ierīces kustību operatora virzienā.

Ja ripzāgis ir saspiests vai aizturēts griešanas laikā, ass tiks noblokēta, un dzinēja reakcija ierosina strauju ierīces kustību operatora virzienā.

Ja ripzāgis ir izliekts vai nav koaksiāls, zobi un aizmugurēja dala var izkrist no izzāgējuma un novirzīties operatora virzienā.

Pakalēja aizmešana ir ierīces nepareizas lietošanas vai nepareizas procedūras vai ekspluatācijas apstākļu rezultāts, Jūs varat izvairoties no tā, lietošot sekojošo aizsardzības līdzekļus.

Ierīci turēt ar abām rokām, stipri, ar pleciem uzstādītiem tā, lai paturēt pakalēju aizmešanu. Kermanu uzstādīt no ierīces vienas puses, ne uz griešanas līnijas. Pakalēja aizmešana var ierosināt ierīces asu kustību atpakal, bet'pakalējas aizmešanas spēku operators var kontrolēt, ja ir seviški uzmanīgs.

Kad ripzāgis blokēs vai pārtrauc griešanu pēc kāda iemesla, atslābināt ieslēdzēja pogu un atstāt ierīci apstrādātā materiālā līdz ripzāga pilnīgai apturēšanai. Nedrīkst mēgināt nonemt ierīci no griezta materiāla vai vilkt ierīci atpakal, kad ripzāgis kustos vai var ierosināt pakaļēju aizmešanu. Pārbaudīt un uzsākt koriģēšanas darbību, lai likvidēt zāga blokēšanas iemeslus.

Pirms kārtējas ierīces iedarbināšanas, centrēt apstrādātā elementā ripzāgu un pārbaudīt, vai zāga zobi nav noblokēti materiāla. Ja ripzāgis ir iespīlēts, kad ierīce ir kārtēji iedarbināta, tas var izkārties vai ierosināt pakaļēju aizmešanu attiecīgi apstrādātam elementam.

Paturēt lielas plātnes, lai minimizēt ripzāga noblokešanas un aizmešanas risku. Lielas plātnes var izliekties zem sava svara. Balstus novietot zem plātnes no abām pusēm, pie griešanas līnijas un plātnes malas.

Nedrīkst lietot neasu vai bojātu zāgu. Neasi vai nepareizi uzstādīti zāga zobi veido šauru pārgriezumu, ierosināšot pārmērīgu beršanu, zāga blokēšanu un aizmešanu.

Pirms griešanas uzsākšanas attiecīgi uzstādīt griešanas dziluma un ripzāga noliekšanas lenka spailes. Ja ierīces uzstādīšanas mainīs griešanas laikā, tas var ierosināt noblokēšanu un atpakalēju aizmešanu.

Jābūt seviški uzmanīgiem, veikšot „dziļu griešanu” uz esošām sienām vai citām aklām telpām. Stāvošs zāgis var griezt citu priekšmetu, ierosināšot pakalēju aizmešanu.

Papildus drošības instrukcijas zāgiem

Pirms katras lietošanas pārbaudīt apakšēju apvalku, vai ir pareizi novietota. Nedrīkst lietot ierīci, kad apakšējais apvalks nevar brīvi kustoties un tūliņ neslēdzas. Nedrīkst piestiprināt vai atstāt apakšēju apvalku atvērtā pozīcijā. Pēc ierīces nejaušas nogrūšanas apakšējais apvalks var salocīties. Apakšēju apvalku pacelt ar vilkšanas rokturu un pārbaudīt, vai var brīvi kustoties un vai nekontaktēs ar zāgu vai citu elementu katrā pozīcijā un griešanas dzilumā.

Pārbaudīt apakšēja apvalka atsperes darbību. Ja apvalks un atspere nestrādā pareizi, to jāremontē pirms ierīces lietošanas. Apakšējais apvalks var strādāt lēni bojāto elementu, lipīgu nogulsnējumu vai atkritumu savākšanu dēl.

Apakšēja apvalka rokas atvilkšana ir pieļaujama tikai speciālām griešanām, kā, piemēram, „dzīla griešana” vai „sarežģita griešana”. Pacelt apakšēju apvalku ar atvilkšanas rokturu un pēc zāga nodzījināšanas materiālā atlaist apakšēju apvalku. Citos griešanas veidos rekomendējam, lai apakšējais apvalks varētu strādāt automātiski.

Vienmēr pārbaudīt, vai apakšējais apvalks nosedz zāgu pirms ierīces uzstādīšanas uz galda vai grīdas. Gadījumā, kad zāga mala nav pasargāta, ierīce var kāpties atpakal, griežot viss, kas būs uz tā ceļa. levērot laiku, nepieciešamu zāga apturēšanai pēc ierīces izslēgšanas.

Papildus drošības instrukcijas ierīcēm ar saškelšanas kīlu

Lietot attiecīgu sašķelšanas kīlu, pielāgoto lietotai ierīcei. Sašķelšanas kīlim jābūt biezākam nekā zāga korpuss, bet tievākam nekā zāga zobu atstatums.

Noregulēt saškelšanas kīli saskaņā ar aprakstu šī lietošanas instrukcijā. Nepareiza uzstādīšana, nepareiza pozīcija, neuzstādīšana līnijā var ierosināt kīla neefektivitāti pasargāšanai pret pakalēju aizmešanu.

Saškelšanas kīlu lietot vienmēr, izņemot dziļas griešanas gadījumus. Saškelšanas kīlu atkal uzstādīt pēc dziļas griešanas veikšanas. Saškelšanas kīlis traucē dzilas griešanas laikā un var ierosināt pakalēju aizmešanu.

Lai saškelšanas kīlis varētu strādāt pareizi, to jānovieto apstrādātā elementā. Saškelšanas kīlis nav efektīvs pasargāšanai pret pakalēju aizmešanu īsas griešanas laikā.

Nedrikst lietot ierici, kad saškelšanas kīlis ir izliekts. Pat neliela izliekšana var palēnināt apvalka slēgšanu.

NOGĀDĀŠANAS ELEMENTU MONTĀŽA

UZMANĪBU! Nogādāšanas elementu montāža var būt veidota tikai ar izslēgto elektroapgādi (Noņem kontaktdakšu no ligzdas) Griešanas ierīce ir nogādāta komplektā veidā. Pēc rūpnieciska iepakojuma atvēršanu jākontrolē, vai visi elementi, kuri ir minēti 2. nodaļā, ir iepakoti. Pēc tam jākontrolē savienojumu stāvokļi, un eventuāli pieskrūvēt ar skrūvgrieži un atslēgu pamata skrūvi pie nekustāmu apvalku, un ar imbusa atslēgu 4mm pieskrūvēt atkabināšanas kīļi.

LV

DARBA SAGATAVOŠANA

Pirms darba sagatavošanu jäkontrolë, vai korpuss un elektrības vads ar kontaktdakšu būtu nesabojāti. Gadījumā, kad ir konstatēti bojājumi, darbs ir aizliegts.

Uzmanību! Visas darbības savienotas zāga montāžu vai mainišanu, regulēšanu un elektroierīces konservēšanu jābūt veidotas ar izslēgto spriegumu, tāpēc pirms to darbību: Noņem kontaktdakšu no elektrības ligzdas!

Loka zāgi

Lietot ripzāgu, paredzētu attiecīga materiāla veida griešanai. Ja ripzāgim ir vairāk zobu, izzāgējuma malas būs gludākas. Ripzāgi ar daudziem zobiem būs labākas tievāku materiālu - ar biezumu līdz 1 cm, un mīkstas koksnes griešanai.

Uzmanību! Nedrīkst griezt citu materiālu, nekā noteikti instrukcijā.

Jākontrolē, vai montēts zāgis nav sabojāts, salauzts, vai zāga zobi nav salauzti utt. Gadījumā, kad bojājumi ir konstatēti, jāmaina loka zāgu uz jaunu.

Nedrīkst lietot deformētus loka zāgus!

Nedrīkst lietot loku, ražotu no tērauda ar lielo griešanas ātrumu!

Nelietot lokus, kuri neiever tehnisko specifi kāciju, radītu šā instrukcijā!

Nelietot lokus, kuru korpuss ir biezāks vai kuru komplekts ir mazāks nekā kīla biezums.

Nedrīkst lietot lokus ar maksimālo rotēšanas ātrumu mazāko nekā 5500 apgriezieni minūte.

Loka zāga montāža un mainīšana (II)

Uzmanību. Zāga mainīšanas vai montāžas laikā nedrīkst demontēt zāga apvalku!

Ar skrūvi blokēt loku, kurš fi ksē loka zāgu, un atskrūvēt skrūvi ar atslēgu.

Noņemt nostiprināšanas disku un loka zāgu.

Novietot jaunu zāgu uz vārpstu.

Novietot zāga nostiprināšanas disku, pieskrūvēt skrūves ar atslēgām.

Griešanas dziluma noregulēšana (III)

Ja tas ir vajadzīgi, ierīce atļauj noregulēt griešanas dzilumu, ko atvieglo vadotne ar mērogu (ierīces mugurā). Lai to darīt, jāatskrūvē blokādi, kura ir novietota vadotnē ar mērogu, noregulēt pareizu griešanas dzilumu un blokēt ar skrūvi.

Griešanas stūra noregulēšana (IV)

Ierīce atļauj regulēt zāga stūru 0 līdz 45° diapazonā. Lai to darīt, jāregulē vajadzīgo stūru mērogā ierīces priekšā, un stipri pie-skrūvēt skrūvi.

Vadotnes montāža

Vadotne ar mērogu atvieglo griešanu taisnā līnijā. Vadotni jānovieto pamatā, jāuzstāda vajadzīgo griešanas biezumu un blokēt ar skrūvi.

Papildu piezīmes

Nedrīkst noņemt brīvu nolauztu materiālu, skaidu un līdzīgu apstrādāta materiāla fragmentu ar rokām no rotējoša ripzāga rajona.

Nedrīkst lietot ierīci ārā lietus vai citu atmosfērisku nokrišņu laikā.

Nedrīkst vadīt ierīci tikai ar rokām. Vienmēr izmantot palīdžīgus elementus, kas atļauj droši vadīt ar ierīci, piem. vadīklu.

Pēc loka zāga kontrolēšanu un pareizu montāžu, griešanas dziļuma regulēšanu, zāga stūra noregulēšanu un griešanas biezuma noregulēšanu:

Kontrolēt, lai kustāmi apvalki strādātu brīvi, bez blokēšanas

Neblokët kustāmo apvalku atvērtā pozīcijā

Kontrolēt, vai visi apvalku sistēmas rotēšanas mehānismi funkcionē pareizi

Kontrolēt, lai atkabināšanas kīlis būtu noregulēts, lai:

- attālums starp atkabināšanas kīlu un zobu diska apmali būtu nelielāks nekā 5 mm,

- zobu diska apmale neizvirzās vairāk nekā 5 mm aiz atkabināšanas kīla apakšējo apmali

- atrodas rotējoša ripzāga līnijā,

- nav plašāks par ripzāga platumu

Vienmēr jālieto atkabināšanas kīlu!

Nedrīkst demontēt atkabināšanas kīlu, kurš sargā loka zāgu un ierīci pret bojājumiem.

Jāgērbj acu un dzirdes drošības līdzekļus, dūrainus.

Uzmanību! Darbā ar rokas griešanas ierīci vienmēr jālieto dzirdes drošības līdzekļus.

Fiksēt apstrādāto priekšmetu pie darba vietu (piemērām, ar galdnieka spīlēm utt.).

Gadījumā, kad ir grieztas virsmas no cieta koka (ozols, sārms, skābardis), rekomendējam pievienot pie īscauruli putekļu no-ņemšanas ierīci.

LV

IERİCES LIETOŠANA

lerīces pievienošana pie elektrības tiklu var būt veidota tikai pēc visām darbībām, kuras ir minētas 6. nodalā

Turēt ierīci ar rokturi un papildu rokturi (kā V).

leslēgt ierīci ar ieslēdzēja blokādes piespiešanu un pēc tam ieslēdzēja pogas piespiešanu (VI).

Pēc ierīces ieslēgšanu dažādas sekundes turēt to brīvi un kontrolēt ar dzirdi darba vienmērīgumu. Gadījumā, kad ir dzirdēti neuzticīgi skani, brakški utt., nekavējoties jāpārtrauc darbu un vienreiz veidot darbību no 6. punkta.

lerīces pamatu novietot uz apstrādāto materiālu tādā veidā, lai loka zāgis piedurtu pie materiālu (VII).

Uzmanību! Nedrīkst manipulēt ar loka zāga kustāmo apvalku. Visas griešanas darbības var būt veidotas tikai, kad ierīce ir turēta ar abām rokām.

Vēst ierīci pa griešanas līniju, lai ierīces pamats piedurtu pie apstrādāta priekšmeta virsmu.

Pēc ieslēdzēja piespiešanas atļaut, lai ripzāģis sasniegtu nominālu ātrumu un tikai tad uzsākt griešanu. Nedrīkst pietuvināt zāģi pie materiāla un tikai tad ieslēgt ierīci. Tas var ierosināt zāga nobloķešanu, bojāšanu, kā arī materiāla bojāšanu. Tas var arī būt par ievainojuma iemeslu.

Griešanas atsākšanas gadījumā atlaut, lai ripzāğis sasniegtu nominālu ātrumu, un tikai pēc tam ievadīt izzāgējumā.

Griešanas laikā ripzāgi vest ar laideno kustību, pārāk stipri nespiežot. Spiediens uz galviņu nevar būt lielākais par nepieciešamu materiāla griešanai. Nedrīkst sist ar ripzāgi pa grieztu materiālu.

Kad zāgis blokēs apstrādātā materiālā, nekavējoties jāizslēdz ierīci ar blokādes un ieslēdzēja pogas izspiešanu, pēc tam jānoņem zāgu no materiāla.

Griešanas laikā jābūt uzmanīgi, ka ierīce var slīdēt vai atmestu, kas var būt kaitīgi.

Darba laikā nedrīkst pārāk stipri piespiest uz apstrādāto materiālu un nedrīkst veidot kraso kustību, lai nesabojāt loka zāgu un ierīci.

Darba laikā jādara regulārus pārtraukumus.

Nedrīkst pārslogot ierīci, ārpuses virsmas temperatūra nevar būt augstāka nekā 60°C.

Pēc darba beigšanu izslēgt ierīci, noņemt kontaktdakšu no ligzdas un veidot ierīces konservāciju un apskatišanu.

Deklarēta, pilnīga vibrācijas vērtība bija izmērīta ar standartu pārbaudes metodi un var būt lietota, lai salīdzināt vienu darbarīku ar otru. Deklarēta, pilnīga vibrācijas vērtība var būt lietota iepriekšējā ekspozīcijas novērtēšanā.

Uzmanību! Vibrāciju emisija darba laikā ar ierīci var atškirties no deklarētas vērtības, atkarīgi no ierīces pielietošanas veida.

Uzmanību! Obligāti noteiciet operatora aizsardzības līdzekļus, kuri ir pamatoti uz riska novērtēšanas reālos lietošanas apstākļos (ieskaitīšot arī visus darba cikla elementus, piem. laiku, kad ierīce ir izslēgta vai strādā ar brīvu ātrumu, vai aktivizēšanas laiku).

KONSERVACIJA UN APSKATIŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisnotāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspiestu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez kīmiskiem līdzekļiem un tīrīšanas škidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.

CHARAKTERISTIKA NÁŘADÍ
