79254 - Pila Sthor - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma 79254 Sthor ve formátu PDF.
| Značka | Sthor |
| Model | 79254 |
| Typ výrobku | Ruční okružní pila třídy II |
| Jmenovité napětí | 220-240 V~ |
| Kmitočet | 50 Hz |
| Jmenovitý výkon | 1200 W |
| Třída izolace | II |
| Volnoběžné otáčky | 4800 min⁻¹ |
| Maximální hloubka řezu (0°) | 52 mm |
| Maximální hloubka řezu (45°) | 37 mm |
| Průměr kotouče | 160 mm |
| Upínací otvor kotouče | 20 mm |
| Tloušťka kotouče | 3,0 mm max. |
| Hmotnost | 3,4 kg |
| Hladina akustického tlaku (LpA ± KpA) | 94,0 ± 3,0 dB(A) |
| Hladina akustického výkonu (LwA ± KwA) | 105,0 ± 3,0 dB(A) |
| Hladina vibrací (ah ± K) | 6,84 ± 1,5 m/s² |
| Stupeň krytí | IP20 |
| Nastavitelný úhel řezu | 0° – 45° |
| Součástí balení | Odměrné pravítko, přídavná rukojeť |
| Vhodné materiály | Dřevo a jeho deriváty (překližka, dřevotříska, MDF) |
| Údržba | Čistěte stlačeným vzduchem, štětcem nebo suchým hadříkem; nepoužívejte chemické prostředky |
| Bezpečnost | Používejte ochranné brýle, chrániče sluchu a rukavice; používejte štípací nůž; neupravujte zástrčku |
| Náhradní díly a opravitelnost | Používejte pouze originální díly; opravu svěřte autorizovanému servisu |
Často kladené otázky - 79254 Sthor
Dotazy uživatelů ohledně 79254 Sthor
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod 79254 - Sthor a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 79254 značky Sthor.
NÁVOD K OBSLUZE 79254 Sthor
- soustava motoru
- souprava rukojeti ze spinačem a blokadou
- dodatečná rukojeť
- elektrická spojka
- nepohyblivý kryt kotoučové pily
- pohyblivý kryt kotoučové pily
- podstavec
- elektrický vodič včetně zástrčky a ohybání
- vodítko ze stupnici
- kotoučová pila
- nástavek odvádění kouřu
RO
- súprava motoru
- súprava držadla se spinačem i blokadou
- dodatočná rukovát'
- elektrická spojka
- nepohyblivá ochrana kruhové pily
- pohyblivá ochr. kruhové píly
- podstavec
- elektrický vodič vrátane zástrčky i ohybání
- viedenie s mierkou
- kruhová píla
- nástavek odťahovania prachu
E
Jmenovité napětí a frekvence
Menovité napätie a frekvencia
Maximalní hloubka řezání
Maximalná hrúbka t'atia
Max. vágási mélység
Rozměry kruhové pily
Rozmerý kotúčové píly
Seřízování úhle řezání
Úprava uhle t'atia
Druhá třída elektrické bezpečnosti
Přečtet návod k použití
Prečítat' návod k obsluhe
Olvasni utasítást
Citești instructunile
Lea la instrucción
Používej chrániče sluchu
Používaj chrániče sluchu
Používej ochranné brýle
Používejte ochranné rukavice
Používajte ochranné rukavice
Symbol poukazuje na nutnost separovaného sběru opotrebovaných elektrických a elektronických zařízení. Opotrebovaná elektrická zařízení jsou zdrojem druhotných surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při úsporném hospodaření s přirodními zdroji a ochraně životního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.
OCHRANA ŽIVOTNÉHO PROSTREDIA

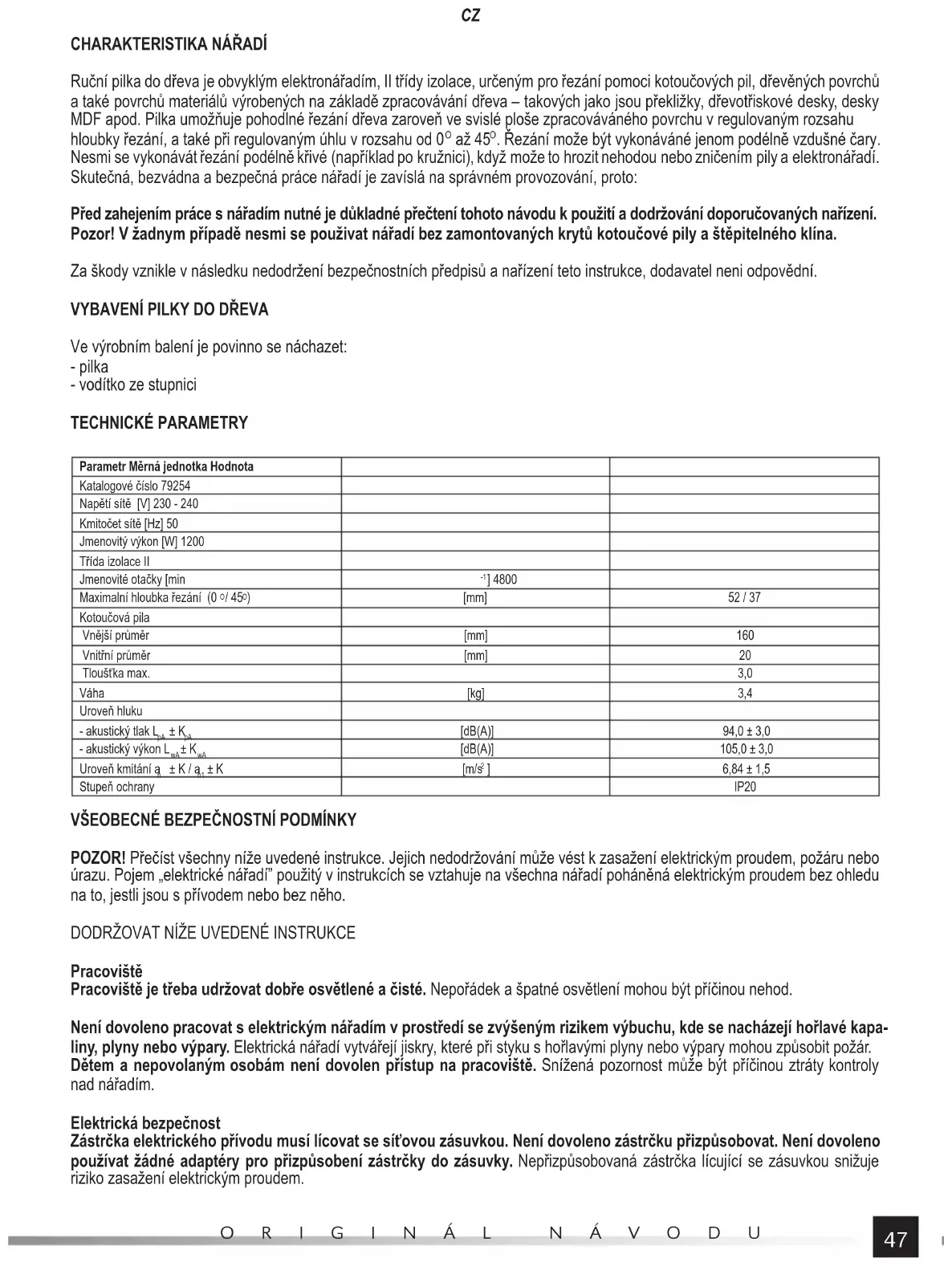

Ruční pilka do dřeva je obvyklým elektronářadím, II třídy izolace, určeným pro řezání pomoci kotoučových pil, dřevěných povrchů a také povrchů materiálů výrobených na základě zpracovávání dřeva – takových jako jsou překližky, dřevotřiskové desky, desky MDF apod. Pilka umožňuje pohodlné řezání dřeva zaroveň ve svislé ploše zpracováváného povrchu v regulovaným rozsahu hloubky řezání, a také při regulovaným úhlu v rozsahu od 0° až 45°. Řezání može být vykonáváné jenom podélně vzdušné čary. Nesmi se vykonávát řezání podélně křivé (například po kružnici), když može to hrozit nehodou nebo zničením pily a elektronářadí. Skutečná, bezvádna a bezpečná práce nářadí je zavíslá na správném provozování, proto:
Před zahejením práce s nářadím nutné je důkladné přečtení tohoto návodu k použití a dodržování doporučovaných nařízení. Pozor! V žadnym případě nesmi se použivat nářadí bez zamontovaných krytů kotoučové pily a štěpitelného klína.
Za škody vznikle v následku nedodržení bezpečnostních předpisů a nařízení teto instrukce, dodavatel není odpovědní.
VYBAVENÍ PILKY DO DŘEVA
Ve výrobním balení je povinno se náchazet:
- pilka
- vodítko ze stupnici
TECHNICKÉ PARAMETRY
| Parametr Měrná jednotka Hodnota | ||
| Katalogové číslo 79254 | ||
| Napětí sítě [V] 230 - 240 | ||
| Kmitočet sítě [Hz] 50 | ||
| Jmenovitý výkon [W] 1200 | ||
| Třída izolace II | ||
| Jmenovité otačky [min | -1] 4800 | |
| Maximalní hloubka řezání (0 °/ 45°) | [mm] | 52 / 37 |
| Kotoučová pila | ||
| Vnější průměr | [mm] | 160 |
| Vnitřní průměr | [mm] | 20 |
| Tloušťka max. | 3,0 | |
| Váha | [kg] | 3,4 |
| Uroveň hluku | ||
| - akustický tlak L_pA ± K_pA | [dB(A)] | 94,0 ± 3,0 |
| - akustický výkon L_wA ± K_wA | [dB(A)] | 105,0 ± 3,0 |
| Uroveň kmitání a_i ± K / a_i ± K | [m/s2] | 6,84 ± 1,5 |
| Stupeň ochrany | IP20 |
VŠEOBECNÉ BEZPEČNOSTNÍ PODMÍNKY
POZOR! Přečíst všechny níže uvedené instrukce. Jejich nedodržování může vést k zasažení elektrickým proudem, požáru nebo úrazu. Pojem „elektrické nářadí” použitý v instrukcích se vztahuje na všechna nářadí poháněná elektrickým proudem bez ohledu na to, jestli jsou s přívodem nebo bez něho.
DODRŽOVAT NÍŽE UVEDENÉ INSTRUKCE
Pracoviště
Pracoviště je třeba udržovat dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou nehod.
Není dovoleno pracovat s elektrickým nářadím v prostředí se zvýšeným rizikem výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo výpary. Elektrická nářadí vytvářejí jiskry, které při styku s hořlavými plyny nebo výpary mohou způsobit požár. Dětem a nepovolaným osobám není dovolen přístup na pracoviště. Snížená pozornost může být příčinou ztráty kontroly nad nářadím.
Elektrická bezpečnost
Zástrčka elektrického přívodu musí lícovat se síťovou zásuvkou. Není dovoleno zástrčku přizpůsobovat. Není dovoleno používat žádné adaptéry pro přizpůsobení zástrčky do zásuvky. Nepřizpůsobovaná zástrčka lícující se zásuvkou snižuje riziko zasažení elektrickým proudem.
CZ
Vyhýbat se kontaktu s uzemněnými plochami jako potrubí, ohřívače a ledničky. Uzemnění těla zvyšuje riziko zasažení elektrickým proudem.
Není dovoleno vystavovat elektrické nářadí kontaktu s atmosférickými srážkami nebo vlhkostí. Voda a vlhkost, které se dostanou dovnitř elektrického nářadí, zvyšují riziko zasažení elektrickým proudem.
Nepřetěžovat napájecí kabel. Nepoužívat napájecí kabel k prénášení, prípojování nebo odpojování zástrčky ze sít'ové zásuvky. Zamezit dotyku napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými prědměty. Poškození napájecího kabelu zvyšuje riziko úrazu elektrickým proudem.
V případě práce mimo uzavřeného prostoru nutno používat prodlužovací kabel určený pro použití mimo uzavřeného prostoru. Použití náležitého prodlužovacího kabelu snižuje riziko zasažení elektrickým proudem.
Osobní bezpečnost
Pracuj, jen když jsi v dobré fyzické a psychické kondici. Soustřed' se na to, co děláš. Nepracuj, když jsi unavený nebo pod vlivem léků nebo alkoholu. Chvíle nepozornosti během práce může vést k vážným zraněním těla.
Používej prostředky osobní ochrany. Vždy si nasad' ochranné brýle. Používání prostředků osobní ochrany jako protiprachový respirátor, ochranná obuv, přilba a chrániče sluchu snižují riziko vážných úrazů.
Zabraň náhodnému zapnutí nářadí. Před připojením nářadí k elektrické síti se ubezpeč, že elektrický spínač je v poloze „vypnuto”. Držení nářadí s prstem na spínači nebo připojování elektrického nářadí, když je spínač v poloze „zapnuto”, může vést k vážným úrazům.
Před zapnutím elektrického nářadí odstraň všechny klíče a jiné nástroje, kterých bylo použito na jeho seřizování. Klíč ponechaný v rotujících elementech nářadí může způsobít vážné úrazy těla.
Udržuj rovnováhu. Po celou dobu udržuj náležité postavení. Umožní to jednodušší ovládnutí elektrického nářadí v případě neočekávaných situací během práce.
Používej ochranný oděv. Nepoužívej příliš volný oděv a bižutérii. Udržuj vlasy, oděv a pracovní rukavice mimo dosahu pohyblivých částí elektrického nářadí. Volný oděv, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí nářadí.
Používej odsávače prachu nebo zásobníky na prach, jestliže je nářadí tímto způsobem vybaveno. Postarej se o to, aby byly správně připojeny. Používání odsávače prachu snižuje riziko vážného poškození zdraví.
Používání elektrického nářadí
Elektrické nářadí nepřetěžuj. K dané práci používej jen nářadí k tomu určené. Správný výběr nářadí pro daný druh práce zabezpečí, že práce bude efektivnější a bezpečnější.
Nepoužívej elektrické nářadí, když nefunguje jeho síťový spínač. Nářadí, které nelze ovládat pomocí síťového spínače, je nebezpečné a je třeba ho odevzdat do opravy.
Vytáhni zástrčku z napájecí zásuvky před seřizováním, výměnou příslušenství nebo uložením nářadí. Tím se zabrání náhodnému zapnutí elektrického nářadí.
Nářadí přechovávej v místě, které je nepřístupné dětem. Nedovol, aby nářadí obsluhovaly osoby nevyškolené k jeho obsluze. Elektrické nářadí v rukou nevyškolené obsluhy může být nebezpečné.
Zabezpeč náležitou údržbu nářadí. Kontroluj nářadí z pohledu nepřizpůsobení a vůlí pohyblivých částí. Kontroluj, jestli není nějaký element nářadí poškozen. V případě zjištění nějakých závad je potřebné je před použitím elektrického nářadí opravit. Mnoho nehod je způsobených nesprávně udržovaným nářadí.
Rezné nástroje je potřebné udržovat čisté a nabroušené. Správně udržované řezné nástroje jsou během práce snadněji ovladatelné.
Používej elektrické nářadí a příslušenství v souladu s výše uvedenými instrukcemi. Používej nářadí v souladu s jeho určením a ber do úvahy druh a podmínky práce. Použití nářadí k jiné práci, než bylo projektováno, může zvýšit riziko vzniku nebezpečných situací.
Opravy
Nářadí dávej do opravy jen podnikům k tomu oprávněným, které používají výhradně originální náhradní díly. Tím bude zajištěna náležitá bezpečnost práce elektrického nářadí.
DOPLŇUJÍCÍ BEZPEČNOSTNÍ PŘEDPISY
Bezpečnostní předpisy pro pily
Nepřibližujte se rukama do blízkosti pracovního prostoru pily a pilového kotouče. Druhou rukou držte nářadí za pomocnou rukojeť nebo za těleso motoru. Když budete držet pilu oběma rukama, nehrozí vám nebezpečí poranění pilou.
Nesahejte rukou pod spodní část obráběného předmětu. Pod obráběným předmětem vás ochranný kryt nemůže před pilovým kotoučem chránit.
Hloubku řezu nastavte tak, aby odpovídala tloušťce obráběného předmětu. Doporučuje se, aby kotouč vyčníval pod řezaný materiál méně, než je výška zubu.
Řezaný předmět nikdy nedržte v rukách nebo na noze. Obráběný předmět upevněte ke stabilní podložce. Rádné upevnění obráběného předmětu je důležité, aby nedošlo k úrazu pilovým kotoučem, k sevření pily nebo aby se nářadí vymklo kontrole.
Během práce, při které by mohla pila zasáhnout skryté vodiče pod napětím nebo svůj vlastní přívod, držte pilu za izolova-
CZ
né plochy určené k tomuto účelu. Kontakt s vodiči pod napětím může rovněž vést k tomu, že se na kovové části elektronářadí dostane nebezpečné napětí, což by vedlo k zasažení obsluhy elektrickým proudem.
K řezání po délce vždy používejte vodící doraz určený k podélným řezům nebo veďte nářadí podél rovné lišty nebo pravítka. Dosáhne se tak vyšší přesnost řezu a sníží se pravděpodobnost zaseknutí pily.
Používejte výhradně pily s takovými upínacími otvory, které mají odpovídající rozměry a předepsaný tvar (např. hvězdicový nebo kruhový otvor). Pily, které neodpovídají upínacím rozměrům, můžou během provozu „házet“, v důsledku čeho se může nářadí vymknout kontrole.
K upevňování pily nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby. Podložky a šrouby byly speciálně navrženy pro konkrétní pilu, aby bylo zajištěno optimální fungování a bezpečnost provozu.
Příčiny zpětného rázu a jak mu zabránit
Zpětný odraz (vrh) je náhlá reakce na sevření, zastavení nebo vyosení pilového kotouče a způsobuje neovládatelné zvednutí a pohyb pily směrem na obsluhu.
Jestliže během řezání dojde k sevření nebo zastavení pilového kotouče, ostří se zablokuje a v důsledku reakce motoru dojde k prudkému pohybu pily směrem na obsluhu.
Jestliže dojde ke zkřivení nebo vyosení pilového kotouče, zuby a zadní hrana mohou z řezu vyskočit a začít se pohybovat směrem na obsluhu.
Ke zpětnému rázu dochází v důsledku nesprávného používání pily, nesprávných postupů nebo provozních podmínek a lze mu zabránit dodržováním příslušných bezpečnostních předpisů uvedených v následující části.
Pilu držte pevně oběma rukama, paže musí být v takové poloze, aby dokázaly zadržet sílu zpětného rázu. Zaujměte takovou pozici, aby se tělo nacházelo na jedné straně pily a mimo roviny řezu. Zpětný ráz může vyvolat prudký pohyb pily směrem dozadu, avšak sílu zpětného rázu může obsluha zvládnout, pokud budou dodržena veškerá bezpečnostní opatření.
Když se kotoučová pila zasekává nebo když z nějakého důvodu dochází k přerušování řezu, je třeba uvolnit tlačitko spínače a držet pilu v materiálu bez pohybu tak dlouho, dokud se pilový kotouč úplně nezastaví. Dokud je pilový kotouč v pohybu a mohl by způsobit zpětný ráz, nepokoušejte se vytáhnou pilu z materiálu ani netahejte pilu dozadu. Zjistěte příčinu a provedte opatření, aby k zasekávání pily nedocházelo.
Pokud máte v úmyslu v řezání pokračovat, vsuňte pilový kotouč do řezné mezery v obráběném předmětu, vycentrujte ho a zkontrolujte, zda nejsou zuby v materiálu sevřené. Pokud se pilový kotouč zasekává i po opakovaném spuštění, může dojít k vyskočení z obráběného předmětu a hrozí rovněž nebezpečí zpětného rázu.
Velké desky je třeba podepřít, aby se minimalizovalo riziko sevření pilového kotouče a zpětného rázu. Velké desky mají tendenci se pod vlastní vahou prohýbat. Podpěry musí být umístěny pod deskou v blízkosti řezu po obou jeho stranách a v blízkosti hran desky.
Nepoužívejte tupé nebo poškozené pilové kotouče. Tupé nebo nesprávně rozvedené zuby pilového kotouče vytvářejí úzký řez, který je příčinou nadměrného tření, zasekávání pily a zpětných rázů.
Nastavovací prvky hloubky řezu a úhlu sklonu pilového kotouče je třeba před řezáním řádně zajistit. Pokud by se nastavení pily během řezání měnilo, mohlo by dojít ke vzpřičení pily a ke zpětnému rázu.
Mimořádnou pozornost věnujte zhotovování zářezů do stěn a prostorů, u kterých si nejste jisti, co se za nimi nachází. Vyčnívající pilový kotouč může přeřezat jiné předměty a vyvolat zpětný ráz.
Doplňující bezpečnostní předpisy pro pily
Před každým použitím zkontrolujte ochranný kryt pilového kotouče, zda je ve správné poloze. Pokud se ochranný kryt volně nepohybuje a neuzavírá se okamžitě po vysunutí pily z řezu, je použití takové pily zakázáno. Ochranný kryt nikdy neblokujte ani ho nenechávejte v otevřené poloze. Pokud dojde k neúmyslnému pádu pily, zkontrolujte, zda se ochranný kryt nepoškodil nebo nedeformoval. Po každém nastavení úhlu a hloubky řezu zdvihněte ochranný kryt uchopením za příslušnou páčku a zkontrolujte, zda je volně pohyblivý a zda se nedotýká pily nebo jiné části nářadí.
Kontrolujte funkčnost vratné pružiny ochranného krytu. Pokud kryt a pružina nefungují správně, je třeba před použitím pily tyto prvky opravit. Ochranný kryt se může v důsledku poškození, lepkavých usazenin nebo nahromaděných pilin pohybovat pomalu. Ruční sklopení ochranného krytu je připustné výhradně v případě speciálních řezů, jako jsou zářezy a kombinované řezy. Ochranný kryt lze zdvihnout pomocí páčky a jakmile se pila do materiálu zařeže, je třeba ochranný kryt uvolnit. V případě jakýchkoli jiných řezů je třeba nechat ochranný kryt pracovat automaticky.
Před odložením pily na pracovní stůl nebo podložku vždy sledujte, zda ochranný kryt pilu úplně zakrývá. Nechráněný rotující pilový kotouč by vyvolal pohyb pily směrem dozadu a při tom by pořezal všechno, co by mu stálo v cestě. Uvědomte si, že po vypnutí potřebuje pila určitý čas, než se pilový kotouč úplně zastaví.
Doplňující bezpečnostní předpisy pro pily s roztahovacím klínem
Používejte pouze odpovídající roztahovací klín přizpůsobený používané pile. Roztahovací klín musí být hrubší než pilový kotouč, avšak tenčí než rozvod pilových zubů.
Roztahovací klín seřid'te podle pokynů uvedených v tomto návodu k použití. V případě nesprávného seřízení a chybné polohy vzhledem k přímce řezu bude roztahovací klín nefunkční a nezabrání zpětnému rázu.
Roztahovací klín používejte vždy, kromě případů řezání zářezů. Po zhotovení zářezu je třeba roztahovací klín opět namontovat. Při řezání zářezů způsobuje roztahovací klín problémy a může způsobit zpětný ráz.
CZ
Aby roztahovací klín plnil svou úlohu správně, musí být do obráběného předmětu zasunut. V případě krátkých řezů je roztahovací klín proti zpětnému rázu neúčinný.
Když je roztahovací klín ohnutý, pilu nepoužívejte. I nepatrné ohnutí může zpomalit rychlost uzavírání ochranného krytu pilového kotouče.
MONTÁŽ SOUČÁSTI VYBAVENÍ
POZOR! Montáž příslušenství může být realizovaný jenom při odpojeným napájecím napětí (Výtahnout zástrčku vodiče nářadí ze síťové zásuvky!).
Pilka je dodávana v kompletním stavu. Po otevření výrobního balení je třeba zkontrolovat, zda všechný součásti vybavení poznamenané v kapit. 2 jsou zabalené. Dale je třeba zkontrolovat stav spojů a případně dotahnout pomoci šroubováku a klíče šroub spojující podstavec z nepohyblivou ochranou a také klíčem dotahnout štěpitelný klin.
PŘÍPRAVA DO PRACE
Před zahajením práce je potřeba zkontrolovat, zda těleso vyztužení a také elektrický vodíč ze zástrčkou nejsou poškozené. V případě zjištění poškození pokračování v práce je zakazano.
Pozor! Veškeré činnosti zvazané z montážem a výměnou pilových listů, seřízovaním a údržbou elektronářadí, je potřeba realizovat při vypnutým napětí napájení pilky, proto před zahajením těchto činnosti:
Je potřeba vyjmout vidlici ze zásuvky elektrické sítě!
Kotoučové pily
K práci si vyberte pouze takový pilový kotouč, který je určen k řezání daného druhu materiálu. Čím více zubů pilový kotouč má, tím bude řezná hrana hladší. Pily s několika desítkami zubů jsou vhodnější k řezání tenčích materiálů s tloušťkou méně než 1 cm a měkkého dřeva.
Upozornění! Nářadí nepoužívejte k řezání jiných materiálů, než jaké jsou uvedeny v návodu.
Je třeba zkontrolovat, zda zamontovaný kotouč není poškozený, popraskaný, zda sekací zuby nejsou vylomené a pod. V případě zjištění poškození je třeba výměnit kotoučovou pilu na novou.
Nepouživat kotoučů zdeformovaných nebo popraskanych!
Nepouživat kotoučů výrobených z rychlořezné oceli!
Nepouživat kotoučů nesplňujících technických požadavků uvedených v teto instrukci!
Nepouživat pil, kterých těleso je silnější nebo kterych soustava je menší než tlouštka štěpitelného klina!
Nepouživat kotoučů o přípustné maximalní rychlosti otáček menší než 5500 otáček/min.
Montáž a výměna kotoučové pily (II)
Pozor! Během výměny nebo montáže pily nesmi se demontovat krytů pily!
Klíčem zablokovat kotouč upevňující kotoučovou pilu a uvolnit šroub.
Sejmout upevňující kotouč a terčovou pilu z vřetena pilky.
Založit novou pilu na vřeteno. Založit upevňujíci kotouč, dotahnout šroub klíčama na upevňování pily.
Seřízování hloubky řezání (III)
Podle potřeby nářadí umožňuje regulování hloubky řezání v rozsahu co usnadňuje vodítko ze stupnici (umistěné zezadu nářadí).
Proto je třeba šroubem uvolnit blokadu umistěnou na vodítku ze stupnici, seřídít požadovanou hloubku řezání a blokovat šroubem.
Seřizování úhle řezání (IV)
Nářadí umožňuje řezání plochů úhlem v rozsahu 0 až 45°. Proto je třeba nastavit požadovaný úhel na stupnici umistěné zepředu nářadí a dotahnout mocno i pevně blokovací šroub.
Montáž vodítka
Vedení ze stupnici usnadňuje řezání povrchu vzdušnou čarou. Vodítko je třeba upevňovat v podstavci, nastavit požadovanou šířku řezání a zablokovat šroubem.
Doplňující poznámky
Neodstraňujte rukama odřezky, třísky a podobné kusy obráběného materiálu z blízkosti rotujícího pilového kotouče.
Pilu nepoužívejte venku za deště nebo jiných atmosférických srážek.
Pilu nikdy nevedte pouze rukama. Vždy používejte pomocné přípravky, které umožňují pilu spolehlivě vést, jako například vodící lištu.
Po zkontrolování kotoučové pily a její pevným namontování, nastavení hloubky, úhle a šiřky řezání je třeba nadto:
Ujistit se, že pohyblive ochrany pracují volně, bez blokování.
Ne blokovat pohyblive ochrany v otevřeným postavení.
Ujistit se, že veškere otáčivé mechanismy soustavy krytů pracují spravně.
CZ
Ujistit se, že štěpitelný klin je tak nastavený, že:
- vzdalenost mezi štěpitelným klinem a lemem kotouče ze zuby je ne větší než 5 mm,
- lem kotouče ze zuby ne vystáva vice než 5 mm mimo spodní hranu štěpitelného klina,
- se nachází v linii rotujícího kotouče,
- není širší než šířka pilového kotouče.
Vždy je potřeba použivat štěpitelného klina!
Nesmi se demontovat štěpitelného klina, který chrani kotoučovou pilu a nářadí proti poškození.
Založit ochranu oči, chraniče sluchu a pracovní rukavice.
Pozor! Během práce ručnimí pilky vždy je potřeba použivat chraniče sluchu
Upevnit zpracovávány předmět k pracovišti (například pomoci truhlářských svorek, svěráku apod.).
V případě řezání povrchů zhotovených z tvrdého dřeva (dub, buk, habr) se doporučuje přípojení na vnejší nástavek zařízeni pro odtah prachu vznikajícího během zpracovávání.
POUŽIVÁNÍ NÁŘADÍ
Přípojení pilky na elktrickou síť je možne teprve po provedení veškerych činnosti poznamenaných v kapitole „Příprava do prace“. Zaujmout vhodné a stabilní místo.
Chytit pilku obouruč za rukojeť a dodatečné držadlo (V).
Zapnout pilku strčením tlačitka blokady spojky a pak strčením elektrického spojovače (VI).
Po zapnuti pilky několik vteřín držet jí volně a zkontrolovat sluchem rovnoměrnost práce. V případě jakechokoliv podezřelých hluků, třeskotů apod. je třeba okamžitě přerušit prací a opět opakovat činnosti jak v kapit. „Příprava do prace”.
Přiložit pilku patou ke povrchu zpracováváného předmětu takovým způsobem, aby kotouč pily nezasahoval toho předmětu. (VII)
Pozor! Nesmi se manipulovat pohyblivou ochranou kotoučové pily. Veškere činnosti spojené z řezáním je třeba vykonávat držením pilky obouruč.
Vést pilku po zpracováváným předmětu celou plochou paty podel čary řezání.
Po stlačení vypínače je třeba počkat, dokud pila nedosáhne jmenovité otáčky, a až potom začít řezat. Je zakázáno přiložit pilu k materiálu a až potom ji uvést do chodu. Mohlo by dojít k zablokování pily, jejímu poškození nebo poškození materiálu. V nepo-slední řadě by mohlo dojít k úrazu.
V případě obnovení přerušeného řezání je třeba počkat, dokud pilový kotouč v poloze mimo řez nedosáhne jmenovité otáčky, až potom ho zavést do řezu.
Během řezání se musí pilový kotouč posouvat plynulým pohybem. Je třeba se vyhýbat vyvíjení nepřiměřeného tlaku. Tlak, jakým je třeba působit na řeznou hlavu, nesmí být větší než tlak, který je k řezání daného materiálu přiměřený. Je zakázáno narážet pilovým kotoučem do řezaného materiálu.
V případě zaseknutí je třeba pilu bleskově strčit tlačitko blokování a vypnout elektrickým vypinačem, a teprve poté odjet dozadu.
Během řezání je třeba zvláštní pozornost věnovat možnosti smyku nebo odrazu pilky, a spojene s tím nebezpečí urazu.
Během práce nesmi se přiliš silně tlačit na zpracovavaný materiál a také nevykonávat prudkých pohybů, aby nepůsobit poškození kotoučové pily a pilky.
Během práce je třeba si dělat pravidelní přestavky.
Nesmi se připustit k přetížení nářadí – teplota vnějších povrchů nikdy nemůže vystoupit nad 60°C.
Po ukončení práce výpnout pilku, výndat zástrčku vodiče nářadí ze síťové zásuvky, a také udělat prohlídku a údržbu.
Deklarovaná celková hodnota vibrací byla změřena pomocí standardní měřící metody a lze ji použít k porovnání jednoho nářadí s druhým. Deklarovanou celkovou hodnotu vibrací lze použít k výchozímu posouzení expozice.
Pozor! Emise vibrací během práce s nářadím se může lišit od deklarované hodnoty v závislosti na způsobu použití nářadí.
Pozor! Je třeba stanovit bezpečnostní opatření, která mají chránit obsluhu a která vychází z posouzení rizika za reálných podmínek používání (při tom je třeba uvažovat se všemi etapami pracovního cyklu, jako například s časem, kdy je nářadí vypnuté nebo pracuje na volnoběh, tak i s časem aktivace).
ÚDRŽBA A PROHLÍDKY
POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sitě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elektrického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcm nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.
CHARAKTERISTIKA NÁRADIA
Pred začatiem práce z nárádim je potreba prečítat' celý návod k obsluhe a dodržiavat' predpisy.
Za škody vznikle nedodržením bezpečnostních predpisov i pokynov teto inštrukce, dodavatel není zodpovedný.
PRÍSLUŠENSTVO PÍLKY NA PÍLENIE DREVA
| Veličina Merací jednotka Hodnota | ||
| Katalogové číslo 79254 | ||
| Sietové napätie [V] 230 - 240 | ||
| Kmitočet sieti [Hz] 50 | ||
| Jmenovitá sila [W] 1200 | ||
| Trída izolace II | ||
| Jmenovité otáčky [min | -1] 4800 | |
| Maximalná hrúbka ťatia (0° / 45°) [mm] | 52 / 37 | |
| Kruhová píla | ||
| Vonkajší priemer | [mm] | 160 |
| Vnútorný priemer [mm] | 20 | |
| Hrúbka max. | 3,0 | |
| Váha | [kg] | 3,4 |
| Hladina hukotu | ||
| - akustický tlak L_pA ± K_pA | [dB(A)] | 94,0 ± 3,0 |
| - akustická sila L_nA ± K_nA | [dB(A)] | 105,0 ± 3,0 |
| Chvenie a_n ± K/a_n ± K | [m/s2] | 6,84 ± 1,5 |
| Stupeň ochrany | IP20 |
VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY
Elektrická bezpečnost'
Nepret'ažovat' napájací kábel. Nepoužívat' napájací kábel na nosenie, pripojovanie a odpojovanie zástrčky zo siet'ovej zásuvky. Zabránit' kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými predmetmi. Poškodenie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom.
Bezpečnostné predpisy pre píly
Nepribližujte sa rukami do blízkosti pracovného priestoru pily a pilového kotúča. Druhou rukou držte náradie za pomoc-nú rukovát alebo za teleso motora. Ked budete držat' pílu oboma rukami, nehrozí vám nebezpečenstvo poranenia pílou.
Pred zahajenim prací je potreba skontrolovat, zda teleso vyztuženia a také elektrický vodíč ze zástrčkou nejsu poškozené. V prípade zjištenia poškozenia pokračovánie v prací je zakazano.
Pozor! Veškeré činnosti zvazané z montážem a výměnou pracovních náradi kruhových píl, regulovániem, a údržbu elektronáradia, je potreba realizovať pri vypnutým napätiu napájení pílky, preto pred začatiem t'echto činnosti: Je potřeba odpojit zástrčku pílky od elektrické sítě!
Kruhové píly
Nepouživat' kotúčov výrobených z rychlorezné oceli!
Nepouživať píl, kterých trup je silnější nebo kterych sustava je menší než hrúbka rozštěpovacého klina!
Montáž a výmena kruhové píly (II)
Pozor! Počas výmeny bud' montáže píly nesmi sa demontovat' priekryvek píly!
Sejmouť upevňující kotúč a kruhovu pílu z vretena pílky.
Založit' novou pílu na vreteno. Nasadit' upevňujíci kotúč, dot'ahnut' skrutku klúčem pre upevňování píly.
Úprava hľbky t’atia (III)
Po skontrolování kruhové pily i její istým namontování, nastavení hl'bky, uhle a širky t'atia je treba okrem toho:
Ubezpečit' sa, že pohyblive ochrany pracují volne, bez blokování.
Ubezpečit sa, že rozštepitelný klin je tak nastavený, že:
- okraj kotúče ze zuby nevystáva vice než 5 mm okrem spodní hranů rozštěpitelného klina,
Vždycky je potreba použivat' rozštěpitelného klina!
Naložit' ochranu oči, chraniče sluchu a pracovné rukavice.
Pozor! Počas prací ručnimí pílky vždycky je potreba použivať chraniče sluchu.
Pozor! Nesmi sa manipulovat' pohyblivou ochranou kruhové píly. Všechné činnosti spojené s t'atiem je treba vykonávat' držením pílky obouruč.
Po stlačení vypínača je treba počkat', kým píla nedosiahne menovité otáčky, a až potom začat' rezať. Je zakázané priložit' pílu ku materiálu a až potom ju uviesť do chodu. Mohlo by dôjst' ku zablokovaniu píly, jej poškodeniu alebo poškodeniu materiálu. V neposlednom rade by mohlo dôjst' k úrazu.
V prípade zaseknutí je treba pilu bleskove stlačit' tlačidlem blokování a vypnut' elektrickým vypínačem, i len poté odjet dozadu.
Počas t'atia je treba zvláštní pozornosť venovat' možnosti smyku nebo odrazu pílky, i spojene s tím nebezpečí urazu.
Počas práce je treba si delať pravidelní prestavky.
Nesmi sa pripustit' k pretížení náradia – teplota vonkajších ploch nikdy nemôže vystupit' nad 60°C.
Po ukončení práce výpnuť pílku, výndat' akumulátor aj urobit' prehliadku i údržbu.
