Prekės ženklas	Sthor
Modelis	79254
Produkto tipas	Rankinis diskinis pjūklas, II klasė
Vardinė įtampa	220-240 V~
Dažnis	50 Hz
Vardinė galia	1200 W
Izoliacijos klasė	II
Tuščiosios eigos greitis	4800 min⁻¹
Maksimalus pjovimo gylis (0°)	52 mm
Maksimalus pjovimo gylis (45°)	37 mm
Disko skersmuo	160 mm
Disko anga	20 mm
Disko storis	maks. 3,0 mm
Svoris	3,4 kg
Garso slėgio lygis (LpA ± KpA)	94,0 ± 3,0 dB(A)
Garso galios lygis (LwA ± KwA)	105,0 ± 3,0 dB(A)
Vibracijos lygis (ah ± K)	6,84 ± 1,5 m/s²
Apsaugos laipsnis	IP20
Reguliuojamas pjovimo kampas	0° – 45°
Pridedami priedai	Graduuotas kreiptuvas, papildoma rankena
Suderinamos medžiagos	Mediena ir jos dariniai (fanera, medžio drožlių plokštės, MDF)
Priežiūra	Valykite suslėgtu oru, šepetėliu arba sausa šluoste; nenaudokite cheminių priemonių
Sauga	Dėvėkite akinius, klausos apsaugą ir pirštines; naudokite skeltuvą; nekeiskite kištuko
Atsarginės dalys ir remontas	Naudokite tik originalias dalis; remontą atlikite įgaliotame servise

Dažnai užduodami klausimai - 79254 Sthor

Kokios yra būtinos saugos priemonės prieš naudojant pjūklą?

Prieš naudodami, atidžiai perskaitykite vadovą. Dėvėkite apsauginius akinius, klausos apsaugą ir pirštines. Įsitikinkite, kad apatinis disko gaubtas laisvai juda, o skeltuvas yra tinkamai sureguliuotas. Nedėvėkite laisvų drabužių ir susiriškite ilgus plaukus.

Kaip pakeisti diskinio pjūklo diską?

Prieš bet kokius veiksmus visada atjunkite įrankį. Naudokite pateiktą raktą velenui užfiksuoti ir atsukite tvirtinimo varžtą. Nuimkite suspaudimo diską ir panaudotą diską. Įstatykite naują diską laikydamiesi sukimosi krypties, tada tvirtai priveržkite varžtą. Niekada neišardykite disko apsaugos.

Kaip nustatyti pjovimo gylį?

Atlaisvinkite fiksavimo varžtą, esantį ant skalės kreiptuvo įrankio gale. Nustatykite norimą gylį (maks. 52 mm esant 0°) ir vėl priveržkite varžtą. Diskas turi išsikišti mažiau nei vienu dantimi po pjovimo medžiaga.

Kaip nustatyti pjovimo kampą?

Atlaisvinkite fiksavimo varžtą ant graduoto sektoriaus pjūklo priekyje. Pakreipkite pagrindą iki norimo kampo (0° iki 45°) ir tvirtai priveržkite varžtą. Patikrinkite, ar diskas nesiliečia su gaubtu.

Kokias medžiagas galiu pjauti šiuo pjūklu?

Šis pjūklas skirtas medienai ir medienos dariniams, tokiems kaip fanera, medžio drožlių plokštės ir MDF. Nepjaukite metalo, plastiko ar kitų nenurodytų medžiagų.

Kaip naudotis graduotu kreiptuvu?

Sumontuokite kreiptuvą pjūklo pagrinde. Nustatykite norimą pjovimo plotį slinkdami kreiptuvą ir priveržkite fiksavimo varžtą. Kreiptuvas leidžia tiksliai tiesiai pjauti išilgai detalės.

Ką daryti, jei pjovimo metu užsiblokuoja diskas?

Nedelsdami atleiskite jungiklį ir laikykite pjūklą nejudantį medžiagoje, kol diskas visiškai sustos. Nespauskite, kad ištrauktumėte pjūklą. Atjunkite įrankį, atskirkite detalę ir patikrinkite užsiblokavimo priežastį prieš tęsdami.

Kaip prižiūrėti pjūklą po naudojimo?

Atjunkite įrankį. Nuvalykite korpusą, ventiliacijos angas ir rankenas sausa šluoste arba suslėgtu oru (slėgis ≤ 0,3 MPa). Niekada nenaudokite cheminių medžiagų. Reguliariai tikrinkite laido, kištuko ir jungiklio būklę.

Kam naudojamas apatinis disko gaubtas ir kaip patikrinti jo tinkamą veikimą?

Apatinis gaubtas apsaugo naudotoją nuo besisukančio disko. Prieš kiekvieną naudojimą patikrinkite, ar jis laisvai slysta ir automatiškai užsidaro. Jei jis lėtas arba užstrigęs, nenaudokite pjūklo ir atiduokite jį taisyti. Niekada neužfiksuokite jo atidarytoje padėtyje.

Ar pjūklas triukšmingas ir ar sukelia vibraciją?

Taip, garso slėgio lygis yra 94 dB(A) ir garso galios lygis – 105 dB(A). Visada dėvėkite klausos apsaugą. Vibracijos lygis yra 6,84 m/s². Darykite reguliarias pertraukas, kad sumažintumėte poveikį.

NAUDOJIMO INSTRUKCIJA 79254 Sthor

1. variklio komplektas
2. rankenos komplektas su jungikliu ir blokada.
3. pagalbiné rankenèlè.
4. elektrinis jungiklis.
5. nejudamas diskinio pjūklo gaubtas
6. judamas diskinio pjūklo gaubtas.
7. pagrindas
8. elektros laidas su kištuku ir atlenkimu
9. kreipiamoji su padalomis
10. diskinis pjūklas
11. dulkių siurbimo atvamzdis

SK

Nominalus apsisukimų greitis

Pjovimo kampo reguliavimas

Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai jrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai jrankiai, – tai antrinės žaliavos – jų negalima išmesti į namų ūkio atliekų konteinerį, kadangi savo sudėtyje turi medžiagų pavojingų žmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūralių ište- klių tvarkyme perduodant netinkamą vartoti įrankį i suvartotų elektros įrenginių surinkimo punktą. Šalinamų atliekų kiekiui apriboti yra būtinas jų pakartotinis panaudojimas, reciklingas arba medžiagų atgavimas kitoje perdirbtoje formoje.

VIDES AIZSARDZIBA

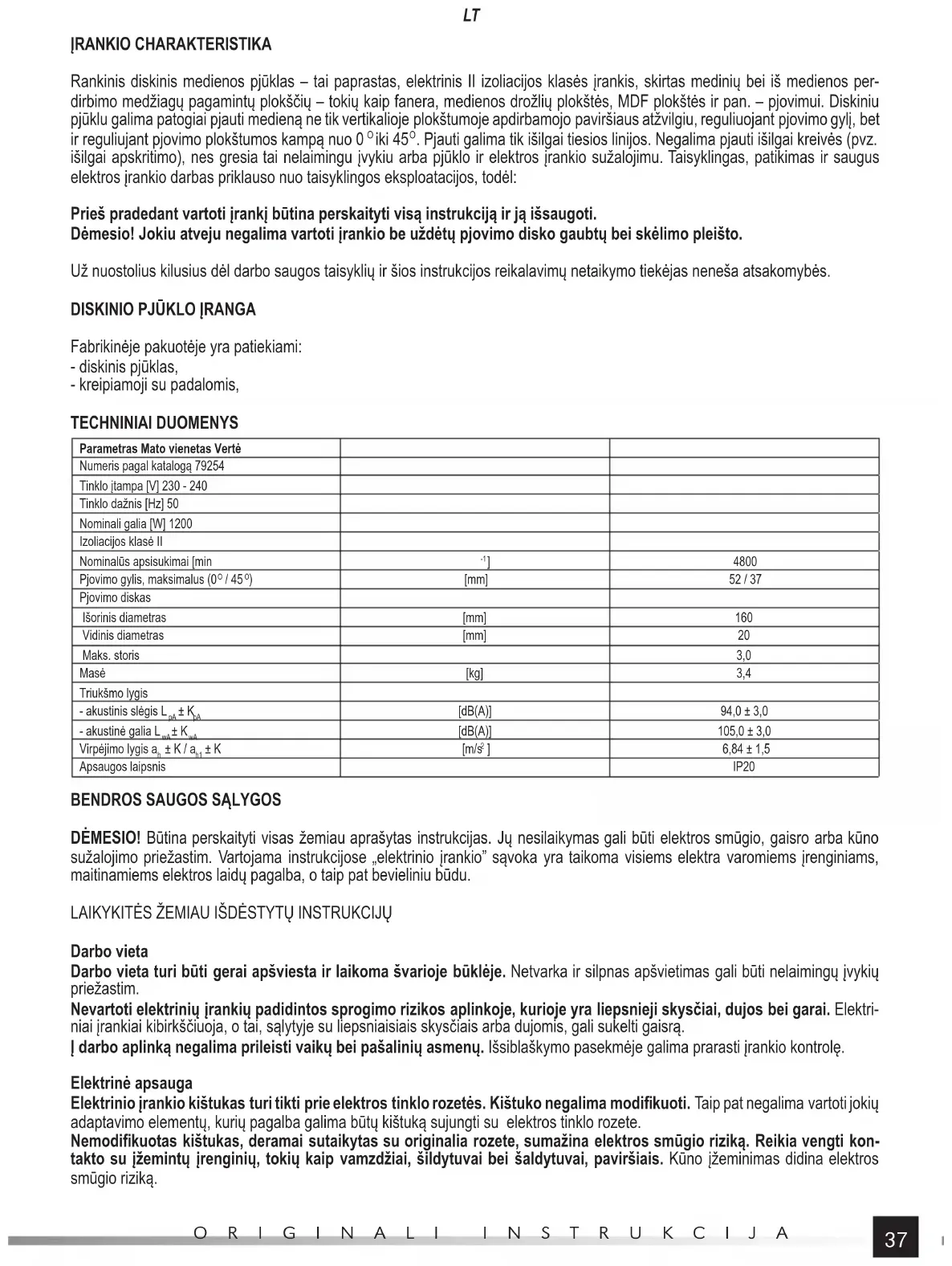

Rankinis diskinis medienos pjūklas – tai paprastas, elektrinis II izoliacijos klasės įrankis, skirtas medinių bei iš medienos perdirbimo medžiagų pagamintų plokščių – tokių kaip fanera, medienos drožlių plokštės, MDF plokštės ir pan. – pjovimui. Diskiniu pjūklu galima patogiai pjauti medieną ne tik vertikalioje plokštumoje apdirbamojo paviršiaus atžvilgiu, reguliuojant pjovimo gylį, bet ir reguliujant pjovimo plokštumos kampa nuo 0° iki 45°. Pjauti galima tik išilgai tiesios linijos. Negalima pjauti išilgai kreivės (pvz. išilgai apskritimo), nes gresia tai nelaimingu įvykiu arba pjūklo ir elektros įrankio sužalojimu. Taisyklingas, patikimas ir saugus elektros įrankio darbas priklauso nuo taisyklingos eksploatacijos, todėl:

Prieš pradedant vartoti įrankį būtina perskaityti visą instrukciją ir ją išsaugoti.

Dèmesio! Jokiu atveju negalima vartoti įrankio be uždėtų pjovimo disko gaubtų bei skėlimo pleišto.

Už nuostolius kilusius dėl darbo saugos taisyklių ir šios instrukcijos reikalavimų netaikymo tiekėjas neneša atsakomybės.

DISKINIO PJÜKLO IRANGA

Fabrikinėje pakuotėje yra patiekiami:

- diskinis pjūklas,

- kreipiamoji su padalomis,

TECHNINIAI DUOMENYS

Parametras Mato vienetas Vertė
Numeris pagal katalogą 79254
Tinklo įtampa [V] 230 - 240
Tinklo dažnis [Hz] 50
Nominali galia [W] 1200
Izoliacijos klasė II
Nominalūs apsisukimai [min]	-1]	4800
Pjovimo gylis, maksimalus (0° / 45°)	[mm]	52 / 37
Pjovimo diskas
Išorinis diametras	[mm]	160
Vidinis diametras	[mm]	20
Maks. storis		3,0
Masė	[kg]	3,4
Triukšmo lygis
- akustinis slėgis L_aA ± K_bA	[dB(A)]	94,0 ± 3,0
- akustinė galia L_wA ± K_wA	[dB(A)]	105,0 ± 3,0
Virpėjimo lygis a_n ± K / a_n1 ± K	[m/s2]	6,84 ± 1,5
Apsaugos laipsnis		IP20

BENDROS SAUGOS SÁLYGOS

DÉMESIO! Būtina perskaityti visas žemiau aprašytas instrukcijas. Jų nesilaikymas gali būti elektros smūgio, gaisro arba kūno sužalojimo priežastim. Vartojama instrukcijose „elektrinio įrankio” sąvoka yra taikoma visiems elektra varomiems įrenginiams, maitinamiems elektros laidų pagalba, o taip pat bevieliniu būdu.

LAIKYKITĖS ŽEMIAU IŠDĖSTYTŲ INSTRUKCIJŲ

Darbo vieta

Darbo vieta turi būti gerai apšviesta ir laikoma švarioje būklėje. Netvarka ir silpnas apšvietimas gali būti nelaimingų įvykių priežastim.

Nevartoti elektrinių įrankių padidintos sprogimo rizikos aplinkoje, kurioje yra liepsnieji skysčiai, dujos bei garai. Elektriniai įrankiai kibirkščiuoja, o tai, sąlytyje su liepsniaisiais skysčiais arba dujomis, gali sukelti gaisrą.

I darbo aplinką negalima prileisti vaikų bei pašalinių asmenų. Išsiblaškymo pasekmėje galima prarasti įrankio kontrolę.

Elektrinė apsauga

Elektrinio jrankio kištukas turi tikti prie elektros tinklo rozetės. Kištuko negalima modifikuoti. Taip pat negalima vartoti jokių adaptavimo elementų, kurių pagalba galima būtų kištuką sujungti su elektros tinklo rozete.

Nemodifikuotas kištukas, deramai sutaikytas su originalia rozete, sumažina elektros smūgio riziką. Reikia vengti kontakto su jžemintų įrenginių, tokių kaip vamzdžiai, šildytuvai bei šaldytuvai, paviršiais. Kūno jžeminimas didina elektros smūgio riziką.

LT

Elektrinius įrankius būtina saugoti nuo atmosferinių kritulių bei drėgmės poveikio. Vandens ir drėgmės įsiskverbimo į elektros įrankio vidų atveju, didėja elektros smūgio rizika.

Maitinimo kabelio negalima perkrauti. Negalima nešti įrankio, laikant jį už maitinimo kabelio, o jjungiant ir išjungiant kištuką iš elektros tinklo rozetės, negalima traukti už laido. Vengti maitinimo kabelio kontakto su šilumos šaltiniais, tepalais, aštriomis briaunomis ir judamais elementais. Maitinimo kabelio sužalojimas didina elektros smūgio riziką.

Atliekant darbą użdarų patalpų išorėje, būtina vartoti ilgintuvus atitinkamai pritaikytus darbui lauko sąlygomis. Tinkamo ilgintuvo vartojimas sumažina elektros smūgio riziką.

Asmeniškas saugumas

Imkis darbo būdamas geroje fi zinėje ir psichinėje būklėje. Sukaupk dėmesį į tai, ką darai. Nedirbk būdamas nuvargęs arba vaistų arba alkoholio poveikio įtakoje. Net momentinis dėmesio išblaškymas darbo metu, gali būti rimtų kūno sužalojimų priežastim.

Vartok asmeniškos apsaugos priemones. Visada užsidėk apsauginius akinius. Tokių asmeniškos apsaugos priemonių var- tojimas, kaip dulkių kaukės, apsauginė avalynė, šalmai ir klausos apsaugos ausinės, sumažina rimtų kūno sužalojimų pavojų.

Venk atsitiktinio įrankio įjungimo. Prieš prijungdamas įrankį prie elektros energijos tinklo, įsitikink, ar jungiklis yra „iš-jungimo” pozicijoje. Įrankio laikymas su pirštu ant jungiklio arba pneumatinio įrankio jungimas, kai jungiklis yra „jungtoje” pozicijoje gali sukelti rimtus kūno sužalojimus.

Prieš jjungiant pneumatinį įrankį pašalink visus veržliarakčius ir kitus įrankius vartotus jam sureguliuoti. Veržliaraktis paliktas ant rotuojančių įrankio elementų, gali sukelti rimtus kūno sužalojimus.

Dirbdamas, visą laiką išlaikyk pusiausvyrą ir stabilią padėtį. Tai leis lengviau valdyti pneumatinį įrankį, visokių netikėtumu darbo metu atvejais.

Dévék apsauginę aprangą. Nenešiok laisvų drabužių ir juvelyrinių dirbinių. Plaukai, drabužiai ir pirštinės turi būti pa-kankamai toli nuo judamų elektrinio įrankio dalių. Laisvi drabužiai, juvelyriniai dirbiniai arba ilgi plaukai gali įjsivelti į judamas įrankio dalis.

Vartok dulkių siurbimo priemones arba dulkių kaupimo rezervuarus, jeigu įrankis yra jais aprūpintas. Pasirūpink, kad jie būtų taisyklingai prijungti. Vartojant dulkių siurbimo priemones, mažėja sunkių kūno sužalojimo pavojus.

Elektrinio įrankio vartojimas

Neperkrauk elektrinio įrankio. Ketinamą darbą atlik jam tinkamu įrankiu. Taisyklingas įrankio parinkimas atliekamam darbui užtikrins produktyvesnį ir saugesnį jo atlikimą.

Nevartok elektrinio įrankio, jeigu jo tinklo jungiklis neveikia. Įrankis, kurio negalima valdyti tinklo jungikliu yra pavojingas vartoti ir reikia jį atiduoti į taisykla. Prieš įrankį reguliuojant ar keičiant jo aksesuarus, o taip pat prieš jį sandėliuojant, ištrauk kištuką iš elektros tinklo rozetės. Tai leis išvengti atsitiktinio elektrinio įrankio jjungimo.

Irankj laikyk vaikams neprieinamoje vietoje. Neleisk jrankio vartoti asmenims neapmokytiems jo aptarnavime. Elektrinis jrankis neapmokyto personalo rankose gali būti pavojingas.

Užtikrink tinkamą įrankio konservavimą. Tikrink judamųjų dalių tarpus bei paskirų elementų tarpusavį suderinimą. Tikrink visus įrankio elementus, ar kuris nors iš jų nėra sužalotas. Defektų atsiradimo atveju, prieš pneumatinį įrankį varto-jant, reikia juos pašalinti. Daugelio nelaimingų įvykių priežastim yra netinkamai atliktas įrankio konservavimas.

Pjovimo įrankius reikia laikyti švarioje būklėje ir tinkamai išaštrintus. Tinkamai konservuotus pjovimo įrankius, darbo metu yra lengviau kontroliuoti.

Elektrinius įrankius ir aksesuarus vartok vadovaudamasis aukščiau išdėstytomis instrukcijomis. Įrankius taikyk pagal paskirtį, atsižvelgdamas į darbo pobūdį ir jo atlikimo sąlygas. Įrankių vartojimas kitokiam darbui negu jie yra suprojektuoti, didina pavojingų situacijų kilimo riziką.

Taisymai

Taisyk įrankį vien tik įteisintose tokiems taisymams taisyklose, kuriose yra vartojamos tiktai originalios keičiamosios dalys. Tai tinkamai užtikrins saugų elektrinio įrankio darbą.

PAPILDOMOS SAUGOS INSTRUKCIJOS

Saugaus pjūklų vartojimo instrukcijos

Laikyti rankas atokiai nuo pjūklo pjovimo zonos. Laikyti antą ranką ant pagalbinės rankenos arba ant variklio korpuso. Jei laikome pjūklą abiem rankom, tuo pačiu rankos nėra statomos i sužeidimo pavojų.

Nesiekti ranka po apdirbamo ruošinio apačia. Apsauginis gaubtas negali Tavęs apsaugoti nuo pjūklo po apdirbamuoju ruošiniu. Pjovimo gylį nustatyk atsižvelgdamas į apdirbamojo ruošinio storį. Rekomenduojama, kad pjovimo diskas išsikištų iš pjaunamojo ruošinio mažiau negu disko dantis turi aukščio.

Niekada nelaikyti pjaunamo ruošinio rankose arba atrėmus ant kojos. Apdirbamajj ruošinį pritvirtinti prie stabilaus pagrindo. Patikimas ruošinio pritvirtinimas yra svarbus siekiant išvengti pjūklo darbinės dalies kontakto su kūnu, pjūklo įstrigimo ruošinyje arba pjovimo kontrolės praradimo.

Darbo metu pjūklą laikyti už tam tikslui skirtus izoliuotus paviršius, turint omenyje tai, kad pjovimo metu gali kilti susilietimo pavojus su turinčiais įtampą laidais arba su pjūklo maitinimo laidu. Susilietimo su „jtampa turinčiais laidais“ atveju,

LT

metalinės pjūklo dalys taip pat gali „igauti įtampa“, tuo būdu sukeldamos operatoriaus atžvilgiu elektros smūgio pavojų. Pjaunant ruošinį išilgai visada vartoti išilginio pjovimo arba pakraščio pjovimo kreipiamąsias. Tai pagerina pjūvio tikslumą ir sumažina pjūklo įstrigimo pavojų.

Visada vartok pjūklus turinčius taisyklingų matmenų ir formų (pvz. rombo arba apvalaus pavidalo) įtaisomąsias angas.

Pjūklai, kurie nesiderina su tvirtinamuoju laikikliu gali dirbti ekscentriškai, tuo sukeldami darbo kontrolės praradimą.

Niekada pjūklo pritvirtinimui nevartoti pažeistų arba netinkamų poveržlių ir varžtų. Poveržlės ir varžtai skirti pjūklui pritvirtinti yra specialiai tam tikslui suprojektuoti siekiant užtikrinti optimalų funkcionavimą ir vartojimo saugumą.

Atatrankos priežastys ir būdai jai išvengti

Atatranka, tai staigi reakcija pjūklo jstrigimo, sustabdymo arba jo disko ašies nesutapimo atveju, kuri pasireiškia nekontroliuojamu pjūklo šoktelėjimu operatoriaus link.

Jeigu diskinis pjūklas lieka suspaustas arba sustabdytas pjovimo metu, ašmuo įstringa, o variklio reakcija sukelia staigų pjūklo judesį operatoriaus kryptimi.

Jeigu pjūklo diskas bus deformuotas arba nebus ašies sutapimo, dantys arba užpakalinė disko briauna gali išsprūsti iš įpjovos ir atšokti operatoriaus link.

Atbulinė atatranka, tai netinkamo pjūklo vartojimo arba netaisyklingų procedūrų, arba klaidingų eksploatavimo sąlygų rezultatas ir galima jos išvengti taikant žemiau nurodytas saugos priemones.

Laikyk pjūklą abiem rankom stipriai, su pečiais pasiruošusiais pasipriešinti užpakalinės atatrankos jėgai. Priimti tokią kūno poziciją, kad jis būtų iš vienos pjūklo pusės, bet ne pjovimo linijoje. Atbulinė atatranka gali sukelti staigų pjūklo judėsj užpakaline kryptim, tačiau atbulinės atatrankos jėgą operatorius gali kontroliuoti jeigu atitinkamai tam pasiruošė.

Kai diskinis pjūklas jstringa arba kai dėl kokios nors priežasties diskas nustoja pjauti, reikia atleisti mygtuką ir laikyti pjūklą nejudamai ruošinyje, kol pjūklo diskas visiškai nustos suktis. Niekada nemėginti ištraukti pjūklo iš ruošinio nei netraukti pjūklo atbuline kryptim kol pjūklo diskas sukasi arba gali sukelti atbulinę atatranką. Ištirti ir atlikti koregavimo veiksmus siekiant pašalinti pjūklo jstrigimo priežastis.

Pakartotinai pjūklą paleidžiant, kai pjūklas yra apdirbamame ruošinyje, reikia pjovimo diską centruoti pjūvio plyšyje ir patikrinti ar pjūklo dantys neužsikabino už kliūties medžiagoje. Jeigu pakartotinai paleidžiant pjūklą diskas aptinka kliūtį, pjūklas gali atsimušdamas sukelti atbulinę atatranką apdirbamojo ruošinio atžvilgiu.

Siekiant minimalizuoti disko užspaudimą ir jo atbulinę atatranką pjaunant dideles plokštes, būtina jas prilaikyti. Didelės plokštės savo nuosavo svorio veikiamos turi tendenciją išsilenkti. Atramos turi būti pakištos po plokšte iš abiejų pusių, prie pjovimo linijos ir prie plokštės krašto.

Nevartoti atbukusių arba pažeistų pjūklo diskų. Neaštrūs arba netinkamai nustatyti disko dantys, tai siaurėjančio pjūvio ir augančios trinties priežastis, ko pasekmėje ivyksta disko jistrigimas ir atbulinė atatranka.

Prieš atliekant pjovimą patikimai nustatyti pjovimo gylio ir diskinio pjūklo nukreipimo kampo fiksatorius. Jeigu pjūklo nu- statymai pjovimo metu dėl fi ksatorių pasilaisvinimo kinta, gali tai sukelti disko jstrigimą bei atbulinę atatranką.

Ypatingas atidumas reikalaujamas atliekant „giluminį pjovimą“ iki esamų sienelių arba kitų tuščių ertmių. Išsikišantis diskas gali užkabinti pašalinius elementus sukeldamas tuo atbulinį atmušimą.

Papildomos saugaus pjūklų vartojimo instrukcijos

Prieš kiekvieną pavartojimą patikrinti apatinį gaubtą, ar yra taisyklingai uždėtas. Pjūklo nevartoti, jeigu apatinis gaubtas nejuda laisvai ir jeigu tuojau pat neužsidaro. Niekada neblokuoti nei nepalikti apatinio gaubto atviroje būklėje. Atsitiktinai pjūklui nukritus, apatinis gaubtas gali būti sulenktas. Tokiu atveju patikrinimo tikslu kelti apatinį gaubtą laikiklio pagalba ir įsitikinti ar jis laisvai juda ir ar neliečia disko arba kitos pjūklo dalies kiekviename kampo ir pjovimo gylio nustatyme.

Tikrinti apatinio gaubto spyruoklės veikimą. Jeigu gaubtas ir spyruoklė neveikia tinkamu būdu, jie turi būti pataisytį prieš pjūklą vartojant. Apatinis gaubtas gali lėtai judėti kaip dėl dalių pažeidimo, taip ir dėl klampių nuosėdų bei susikaupusių pjūvenų.

Yra leistinas apatinio gaubto atitraukimas ranka tik atliekant specialius pjovimus, tokius kaip „giluminis pjovimas“ ir „komplikuotas pjovimas“. Apatinį gaubtą kelti atitraukiamojo laikiklio pagalba, o kai tik pjovimo diskas įsigilins į ruošinį, apatinį gaubtą reikia tuojau pat atleisti. Visų kitų pjovimų atveju rekomenduojama, kad apatinis gaubtas veiktų automatiniu būdu.

Visada atkreipti dėmesį, kad apatinis gaubtas uždengtų pjovimo diską prieš statant pjūklą ant darbastalio arba ant grindų. Neuždengtas pjūklo kraštas pjūklą atidėjus su dar besisukančiudisku gali sukelti pjūklo atbulinį poslinkį ir aptikto daikto pažeidimą. Svarbu neužmiršti apie laiką reikalingą diskui sustoti po pjūklo išjungimo.

Papildomos saugaus pjūklų vartojimo instrukcijos skėčiamuju pleištų taikymo atveju

Vartoti atitinkamą pleištą pritaikytą prie duotojo pjūklo. Skėčiamasis pleištas turi būti storesnis negu disko storis, bet plonesnis negu pjūklo dantų išdėstymas.

Pleišta sureguliuoti sutinkamai su aprašymu patektu šioje aptarnavimo instrukcijoje. Neteisingas nustatymas, bloga pozicija, nesilaikymas linijos gali sukelti skėčiamojo pleišto nesekmingumą siekiant užkirsti kelią atbulinei atatrankai.

Skėčiamaji pleišta vartoti visada išskyrus atvejus kada yra atliekami giluminiai pjovimai. Po giluminių pjovimų skėčiamasis pleištas turi būti vėl sumontuotas. Giluminio pjovimo atveju skėčiamasis pleištas trukdo ir gali sukelti atbulinę atatranką.

Kad skėčiamasis pleištas tinkamai veiktų, turi jis būti įleistas į apdirbamajį ruošinį. Trumpų pjovimų atveju skėčiamasis

LT

pleištas yra nesekmingas siekiant užkirsti kelia atbulinėms atarankoms.

Nevartoti pjūklo jelgu skėčiamasis pleištas yra išlenktas. Net silpnas išlenkimas gali sumažinti gaubto užsidarymo greitį.

IRANGOS ELEMENTU MONTAVIMAS

DĖMESIO! Irangą galima montuoti tik išjungus maitinimo įtampa (ištrauk įrankio laido kištuką iš tinklo rozetės !)

Diskinis pjūklas yra pristatomas sukomplektuotame stovyje. Atidarius fabrikinę pakuotę reikia patikrinti, ar joje yra visi išvardyti 2 skirsnyje įrangos elementai. Po to būtina patikrinti sujungimų stovį ir jeigu reikia - suveržti suktuvo ir rakto pagalba varžtą jungiantį pagrindą su nejudamu gaubtu, bei imbusiniu 4 mm raktu suveržti skėlimo pleištą.

PARUOŠIMAS DARBUI

Prieš pradedant darbą reikia patikrinti, ar gaubto korpusas ir prijungiamasis laidas su kištuku nėra sužaloti. Esant sužalojimams tolimesnis darbas yra draudžiamas.

Dèmesio! Visus išvardytus veiksmus, susijusius su pjovimo disko montavimu, jo keitimu, reguliavimu ir elektros įrankio konserva-vimu reikia atlikti atjungus pjūklo maitinimo įtampa. Tuo tikslu, prieš pradedant tuos veiksmus:

Ištrauk pjūklo laido kištuką iš elektros tinklo rozetės!

Pjovimo diskai

Diskinį pjūkla parinkti priklausomai nuo ketinamos pjauti medžiagos tipo. Juo diskinis pjūklas turi daugiau dantų, tuo lygesni bus pjūvio kraštai. Pjūklai turintys keliasdešimt dantų labiau tinka pjauti plonesnes, mažesnio kaip 1 cm storio medžiagas bei minkštą medieną.

Dėmesio! Nepjauti medžiagų kitokių negu išvardintos instrukcijoje.

Reikia patikrinti, ar sumontuotas diskas néra sužalotas, sutrūkinėjęs, ar neišlaužyti pjovimo dantys ir pan. Esant sužalojimams pjovimo diską reikia pakeist uždedant naują.

Nevartoti deformuotų bei sutrūkinėtų pjovimo diskų!

Nevartoti pjovimo diskų pagamintų iš greitapjovio plieno!

Nevartoti pjovimo diskų neatitinkančių techninius duomenis pateiktus šioje instrukcijoje!

Nevartoti pjovimo diskų, kurių korpusas yra storesnis arba kurių rinkinys yra mažesnis už skėlimo pleišto storį!

Nevartoti pjovimo diskų, kurių maksimalus leistinas apsisukimų skaičius yra mažesnis negu 5500 aps/min.

Pjūklo disko montavimas ir keitimas (II)

Dèmesio! Keičiant arba montuojant pjovimo diską negalima demontuoti pjovimo disko gaubtų!

Raktu užblokuoti pjovimo diską fi ksuojantį diskelį ir atsukti diską suveržiantį varžtą.

Nuimti nuo pjūklo veleno fi ksuojantį diskelį ir pjovimo diską.

Uždėti fi ksuojantį diskelį, raktu tvirtai įsukti varžtą prispaudžiant diską ant veleno raktais.

Pjovimo gylio reguliavimas (III)

Esant reikalui, galima reguliuoti pjovimo gylj, ką leidžia kreipiamoji su padalomis (jrankio užpakalinėje dalyje). Tuo tikslu reikia varžtu atsukti prie kreipiamosios esančią blokadą su padalomis, nustatyti norimą pjovimo gylj ir vėl užblokuoti ją varžtu.

Pjovimo kampo reguliavimas (IV)

Irankis leidžia pjauti plokštumas kampu nuo 0° iki 45°. Tuo tikslu reikalingą kampa reikia nustatyti įrankio priekyje esančios skalės pagalba ir užtvirtinti stipriai ir patikimai suveržiant blokuojančiu varžtu.

Kreipiamosios montavimas

Kreipiamoji su padalomis palengvina paviršiaus pjovimą išilgai tiesios linijos. Kreipiamają reikia pritvirtinti prie pagrindo, nustatyti reikalaujamą pjovimo plotį ir užblokuoti varžtu.

Papildomos pastabos

Iš rotuojančio disko artimos aplinkos nešalinti rankomis atplyšusių medienos nuolaužų, skiedrų ir tam panašių apdirbamos medžiagos skeveldrų.

Nenaudoti pjūklo lauko sąlygomis lyjant lietui arba kitų atmosferinių kritulių metu.

Nemanevruoti pjūklu pačiomis rankomis. Visada naudotis pagalbinėmis priemonėmis, kurios leidžia patikimai pjūklu manipuliuoti, kaip pavyzdžiui naudojant kreipiamąsias.

Po pjovimo disko patikrinimo ir jo patikimo pritvirtinimo, po pjovimo gylio, kampo ir pločio nustatymo, papildomai reikia:

Patikrinti ar judamieji gaubtai juda laisvai be užsikirtimų.

Neblokuoti judamojo gaubto atviroje pozicijoje.

Patikrinti, ar visi rotuojantys gaubtų mechanizmai veikia taisyklingai.

Patikrinti, ar skėlimo pleištas yra taip nustatytas, kad:

LT

• atstumas tarp skėlimo pleišto ir dantyto disko apvado yra ne didesnis negu 5 mm.
• dantyto disko apvadas neišsikiša daugiau negu 5 mm už apatinės skėlimo pleišto briaunos.
• sutampa su rotuojančio disko linija,
• néra platesnis negu pjovimo diskas.

Visada yra būtina vartoti skėlimo pleištą!

Negalima demontuoti skėlimo pleišto, kuris saugo pjovimo diską ir įrankį nuo sužalojimo.

Uždėti akių ir klausos apsaugos priemones bei darbines pirštines.

Dèmesio! Dirbant su rankiniais diskiniais pjūklais visada reikia vartoti klausos apsaugos priemones.

Pritvirtinti pjaunamaji ruošinj prie darbastalio (pvz. staliaus veržtuvais, spaustuvais ir pan.).

Pjaunant paviršius pagamintus iš kieto medžio (ąžuolas, bukas, skroblas), rekomenduojama prijungti prie atvamzdžio išorinį dulkių siurblį kilusioms laike pjovimo dulkėms pašalinti.

IRANKIO VARTOJIMAS

Diskinį pjūklą galima sujungti su elektros tinklu tik atlikus visus „Paruošimas darbui” skirsnyje išvardytus veiksmus.

Užimti patikimą ir stabilią padėtį.

Paimti diskinį pjūklą abiem rankom už rankenos ir pagalbinės rankenėlės. (V)

Paleisti diskinį pjūklą įspaudžiant jungiklio blokados spaustuką, o po to įspaudžiant elektros jungiklj (VI).

Po pjūklo paleidimo laikyti ji laisvai keletą sekundžių ir jsiklausant patikrinti darbo tolygumą. Išgirdus betkokius įtartinus garsus, traškėjimą ir pan., reikia nedelsiant nutraukti darba ir pakartotinai atlikti „Paruošimas darbui” skirsnyje išvardytus veiksmus.

Pridėti diskinio pjūklo pagrindą prie ruošinio paviršiaus taip, kad pjovimo diskas jo neliestų (VII).

Dèmesio! Negalima pjovimo disko judamuoju gaubtu manipuliuoti. Visus susijusius su pjovimu veiksmus reikia atlikti laikant diskinj pjūklą abiem rankom.

Vesti diskinj pjūkla išilgai pjovimo linijos taip, kad diskinio pjūklo pagrindas slinktu apdirbamojo ruošinio paviršium.

Nuspaudus jungiklj reikia leisti, kad diskinis pjūklas pasiektų nominalius apsisukimus ir tik tada pradėti pjovimą. Pjūklą paleisti atrėmus jį į pjaunamą medžiagą griežtai draudžiama. Tai gali sukelti pjūklo užblokavimą, pjūklo pažeidimą arba pjaunamos medžiagos apgadinimą. Gali taip pat sukelti rimtus kūno sužeidimus.

Norint tęsti nutrauktą pjovimą, reikia palaukti kol diskinis pjūklas vėl įsibėgės iki nominalaus greičio ir tik po to įvesti jį į pjūvio spraga.

Pjovimo metu diskinį pjūkla reikia vesti tolygiu judesiu, vengiant pernelyg didelio spaudimo. Spaudimas kuriuo reikia spausti pjovimo galvą neturi būti didesnis nei pakankamas medžiagai pjauti. Reikia vengti diskinio pjūklo smūgių i pjaunamą ruošinį.

Pjovimo disko užsiblokavimo apdirbamoje medžiagoje atveju, reikia tučtuojau išjungti diskinį pjūklą atleidžiant elektros jungiklio blokadą ir jungiklio spaustuką ir tik po to atitraukti pjovimo diską nuo ruošinio.

Pjovimo metu reikia būti ypatingai atidžiam, turint omenyje galimą pjūklo paslidimą arba atmetimą, kas gali grėsti nelaimingu jvykiu.

Darbo eigoje per stipriai nespausti įrankiu apdirbamojo ruošinio ir vengti staigių judesių, kadangi tai gresia pjovimo disko bei diskinio pjūklo sužalojimu.

Laike darbo reguliariai daryti pertraukas.

Neprileisti jrankio perkrovimo – išorinio paviršiaus temperatūra niekada negali viršyti 60°C.

Užbaigus darbą išjungti diskinį pjūkla, ištraukti įrankio laido kištuką iš elektros tinklo rozetės, apžiūrėti ir atlikti konservacija.

Deklaruota bendroji virpėjimų vertė buvo išmatuota standartiniu tyrimo metodu ir gali būti panaudota vienam įrankiui palyginti su kitu. Deklaruota, bendroji virpėjimų vertė gali būti panaudota provizoriškam eksponavimo įvertinimui.

Dėmesio! Virpėjimų emisija dirbant įrankiu gali skirtis nuo deklaruotos vertės priklausomai nuo įrankio panaudojimo būdo.

Dèmesio! Reikia apibrėžti saugos priemones skirtas operatoriui apsaugoti atsižvelgiant i realiai esančių vartojimo sąlygų keliamą pavojų (turint omenyje visus darbo ciklo etapus, kaip pavyzdžiui laiką, kada įrankis yra išjungtas arba dirba tuščiai arba aktyva-vimo metu).

KONSERVACIJA IR PERŽIŪRA

DÉMESIO! Prieš pradedant siaurapjūklio reguliavimą, techninį aptarnavimą ar konservaciją ištrauk įrankio laido kištuką iš elektros tinklo rozetės. Užbaigus darbą reikia patikrinti elektros įrankio techninį stovį apžiūrint jį iš išorės ir tikrinant: korpusą ir rankeną, elektros laidą su kištuku ir atlenkimu, elektros jungiklio veikimą, ventiliacijos angų praeinamumą, šepetėlių kibirkščiavimą, guolių ir pavarų darbo garsumą, paleidimą ir darbo tolygumą. Garantijos metu vartotojas negali demontuoti elektros įrenginių nei keisti bet kokius mazginius surinkimus arba sudedamąsias dalis, kadangi to pasekmėje būtų prarastos garantijos teisės. Visokie pastebėti peržiūros metu, arba darbo metu netaisyklingumai – tai signalas, kad reikia įrankį atiduoti pataisymui į serviso dirbtuve. Užbaigus darbą reikia išvalyti korpusą, ventiliacijos angas, jungiklius, papildomą rankenėlę ir gaubtus, pvz. oro srautu (su slėgiu nedidesniu negu 0,3 MPa), teptuku arba sausa šluoste, be jokių chemiškų priemonių bei ploviklių. Įrankius ir rankenas išvalyti sausa švaria šluoste.

IERICES RAKSTUROJUMS
