MANUAL DE USUARIO BC4040 KENMORE

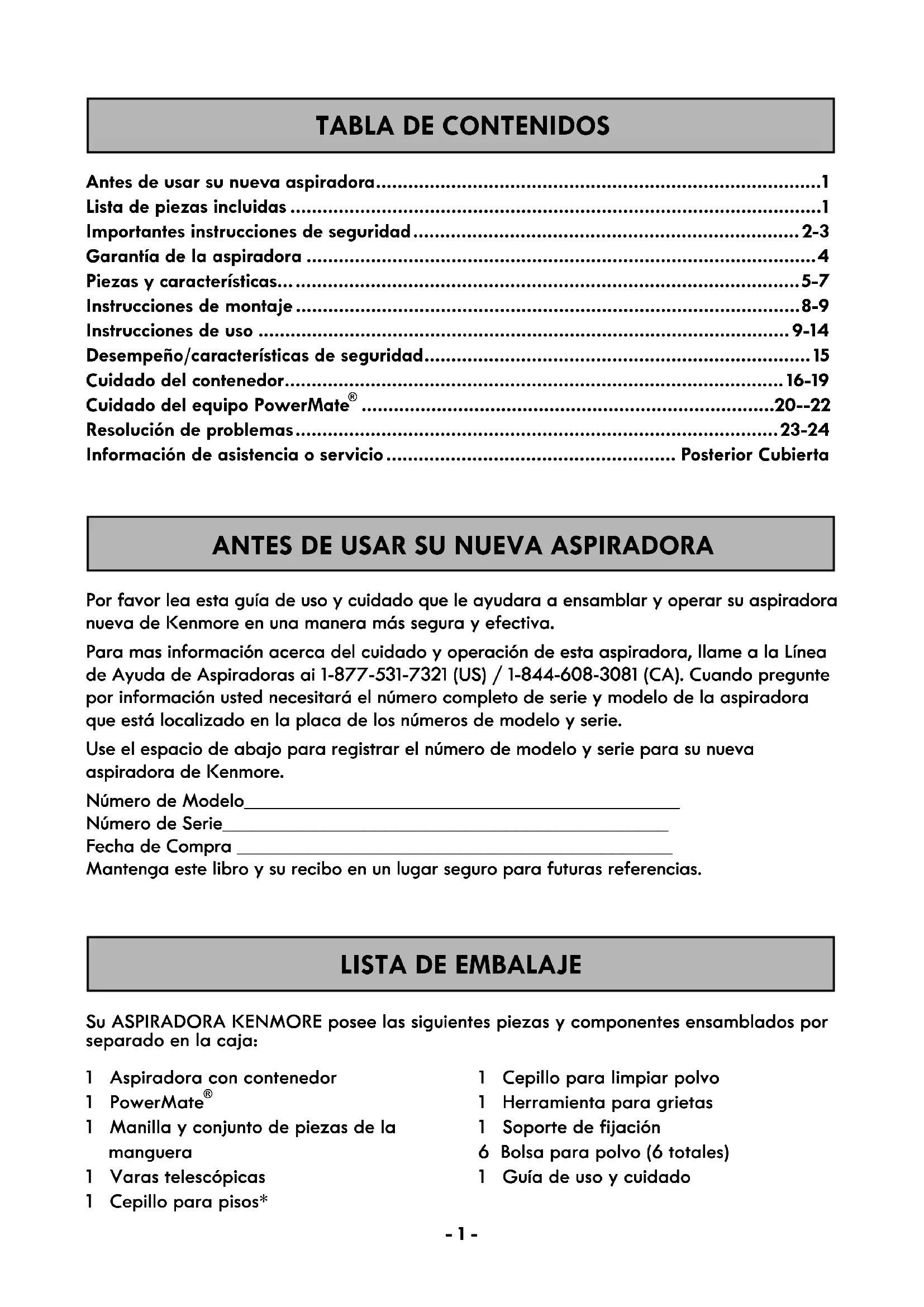

Su ASPIRADORA KENMORE posee las siguientes piezas y componentes ensamblados por separado en la caja: 1 Aspiradora con contenedor 1 PowerMate

1 Manilla y conjunto de piezas de la manguera 1 Varas telescópicas 1 Cepillo para pisos* Por favor lea esta guía de uso y cuidado que le ayudara a ensamblar y operar su aspiradora nueva de Kenmore en una manera más segura y efectiva. Para mas información acerca del cuidado y operación de esta aspiradora, llame a la Línea de Ayuda de Aspiradoras ai 1-877-531-7321 (US) / 1-844-608-3081 (CA). Cuando pregunte por información usted necesitará el número completo de serie y modelo de la aspiradora que está localizado en la placa de los números de modelo y serie. Use el espacio de abajo para registrar el número de modelo y serie para su nueva aspiradora de Kenmore. Número de Modelo___________________________________________ Número de Serie____________________________________________ Fecha de Compra ___________________________________________ Mantenga este libro y su recibo en un lugar seguro para futuras referencias.

ANTES DE USAR SU NUEVA ASPIRADORA

1 Cepillo para limpiar polvo 1 Herramienta para grietas 1 Soporte de fijación 6 Bolsa para polvo (6 totales) 1 Guía de uso y cuidado- 2 - ADVERTENCIA: Su seguridad es importante para nosotros. Para reducir el riesgo de incendio, descarga eléctrica, lesiones a personas o daños al utilizar su aspiradora, siga las precauciones de seguridad básicas, incluidas las siguientes:

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Utilice solo su aspiradora solo como se indica en esta guía de uso y cuidado. Utilice solo los accesorios recomendados por el fabricante.

• Desconecte el suministro de alimentación antes de reparar o limpiar la zona de cepillado.

• No hacerlo podría provocar que el cepillo se encienda inesperadamente, lo cual podría provocar lesiones personales causadas por las piezas móviles.

• No deje la aspiradora sin supervisión en caso de que esté conectada. Desconéctela del tomacorriente cuando no esté en uso y antes de realizarle mantenimiento.

• Para reducir el riesgo de descarga eléctrica, no utilice el aparato en exteriores ni sobre superficies húmedas.

• No permita que se utilice como un juguete.

• Se debe prestar estricta atención cuando el aparato lo usen niños o cuando se use cerca de ellos.

• No utilizar si el enchufe o cable están dañados.

• Si la aspiradora no funciona como debiera o si se ha caído, dañado, dejado en exteriores o sumergido bajo el agua, descontinuar inmediatamente use y llame al 1-877-531-7321 US.) / 1-844-608-3081 (CA) para obtener ayuda.

• No jale o transporte utilizando el cable como manija, no apriete el cable al cerrar puertas ni lo jale cerca de bordes afilados o esquinas. No use la aspiradora Lea todas las instrucciones de esta guía antes de ensamblar o usar su aspiradora. sobre su cable. Mantenga el cable alejado de superficies calientes.

• No desconecte jalando el cable. Para desconectarlo tire del enchufe, no del cable.

• No manipule el enchufe o la aspiradora con las manos mojadas.

• No ponga objetos sobre las aberturas.

• No utilizar si las aberturas están bloqueadas; mantenga las aberturas libres de polvo, pelos, pelusas y cualquier cosa que pueda reducir el flujo de aire. Mantenga su pelo, ropas holgadas, dedos y partes de su cuerpo lejos de las aberturas y piezas móviles del producto.

• No la ponga sobre sillas, mesas, etc. Manténgala sobre el piso.

• Apague todos los controles antes de desconectar el dispositivo. Tenga precaución adicional al limpiar en escaleras.

• No utilice la aspiradora para aspirar líquidos inflamables o combustibles (gasolina, líquidos de limpieza, perfumes, etc.) ni tampoco la utilice en lugares donde tales líquidos puedan estar presentes. Los gases de esas sustancias pueden crear un peligro de incendio o explosión.

• No aspire elementos que estén en llamas o humeando, tales como cigarrillos, fósforos o cenizas calientes.

• No use la aspiradora sin la bolsa para polvo y/o filtros instalados. Cambie siempre la bolsa de polvo tras aspirar limpiadores de alfombras- 3 -

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

GUARDE ESTAS INSTRUCCIONES

El correcto ensamblaje y el uso seguro de su aspiradora son su responsabilidad. Su aspiradora está hecha sólo para uso doméstico. Lea esta guía de uso y cuidado para obtener información importante sobre uso y seguridad. Esta guía contiene afirmaciones de seguridad bajo símbolos de advertencia y precaución. o aromatizadores, polvos de distinta procedencia y polvo fino.

• Estos productos tapan la bolsa, reducen el flujo de aire y provocan que la bolsa explote.

• No cambiar la bolsa podría provocar daño permanente a la aspiradora.

• No utilice la aspiradora para aspirar objetos duros afilados, juguetes pequeños, alfileres, clips, etc., ya que pueden dañar la aspiradora.

• No utilice la aspiradora sin el filtro de escape o puerta del filtro en su lugar. La manguera contiene cables eléctricos. No utilizar si está dañada, cortada o rota. Cambie si se corta o desgasta. No aspire objetos afilados.

. Sostenga el enchufe al enrollarlo en el carrete.

• No permita que el cable actúe como látigo al enrollarlo. Usted es responsable de garantizar que nadie que no sea capaz de operar su aspiradora adecuadamente lo haga.- 4 -

DURANTE UN AÑO a contar de la fecha de venta, este producto está garantizado contra defectos en sus materiales o fabricación. Un producto defectuoso puede reemplazarse por uno nuevo, de manera gratuita, considerando que se presente una PRUEBA DE VENTA. La marca Kenmore se utiliza bajo licencia. Dirija sus reclamaciones de garantía a: 1-877- 531-7321 (US) / 1-844-608-3081 (CA). Esta garantía no cubre los filtros ni las correas, ya que son piezas desechables que pueden desgastarse con el uso normal dentro del periodo de la garantía. Esta garantía queda nula si el producto llega a usarse para algún propósito que no sea el uso privado doméstico. Esta garantía le entrega derechos legales específicos que pueden variar según su estado, ya que podría tener otros derechos adicionales. Cleva North America, Inc., Greenville SC 29607- 5 -

PIEZAS Y CARACTERÍSTICAS

Es importante conocer las piezas y características de su aspiradora para así garantizar su uso adecuado y seguro. Revise estas indicaciones antes de usar su aspiradora. Para ordenar filtros de reemplazo llamando al 1-844-202-9924 (US) / 1-844-608-3081 (CA).

Pieza Pieza No. (US) Pieza No. (CA) Correo 53013 - Bolsa para polvo (paquete de 2) 53291 - Bolsa para polvo (paquete de 6) 53292 63292 Filtro de escape 86880 - Filtro de seguridad del motor 81002 - Conjunto de piezas del cepillo de rodillo PowerMate

Parte Giratoria De La Manguera Interruptor Botón De Liberación De La Vara Manilla Gancho De Almacenamiento Botón De Ajuste Del Largo De La Vara Vara Telescópica Control De Succión Electrónico Giratorio Pedal De Ajuste De Altura Luz indicadora del cepillo de rodillo Limpiador De Bordes (No Ilustrado) Correa Indicador De Ajuste De Altura Protección Para Muebles Pedal De Liberación Rápida De La Vara- 8 - Antes de ensamblar su aspiradora, revise la LISTA DE PIEZAS (página 1). Utilice esta lista para verificar haber recibido e identificado todos los componentes de su nueva aspiradora Kenmore.

INSTRUCCIONES DE ARMADO

MANILLA Inserte la vara en la manilla hasta que el botón de bloqueo calce en su lugar. Extracción: Presione el botón de liberación de la vara y tire de la manilla. ADVERTENCIA Riesgo de descarga eléctrica NO conectar a la alimentación hasta que el ensamblaje esté completo. El no seguir estas indicaciones puede provocar lesiones o descargas eléctricas. POWERMATE

Alinee la vara e inserte en el equipo PowerMate

hata que la vara calce en su lugar. MANGUERA Instalación: Alinee la lengüeta de seguro de la manguera con la muesca de la tapa del contenedor e inserte la manguera en él hasta que calce en su lugar. El largo de la vara se ajusta y no requiere ensamblaje. Para ajustarla, empuje el botón de ajuste de la vara y deslice la vara superior hacia la altura deseada. Wand Length Adjust Button Almacenamiento: Desconecte la manguera de la vara y contenedor para evitar ejercer tensión sobre la manguera durante el almacenamiento. Almacena la manguera en una posición enrollada con holgura, de manera tal que la cubierta de la manguera no esté bajo tensión. VARA (TELESCÓPICA) Lengüeta De Seguro De La Manguera Muesca

Alinee el clip de soporte de fijación con la parte frontal de la vara. Empuje y haga calzar en la vara. Preste especial atención a estos cuadros de alerta de peligro y siga todas las instrucciones indicadas. Las afirmaciones de ADVERTENCIA lo alertan sobre peligros tales como fuego, descarga eléctrica, quemaduras y lesiones personales. Las afirmaciones de PRECAUCIÓN lo alertan sobre peligros tales como lesiones personales y/o daños a la propiedad. NOTA: Al ajustar el largo de la vara, tal vez necesite sostener el equipo PowerMate

con su mano o pie.- 9 -

INSTRUCCIONES DE ARMADO

IMPORTANTE: Empuje firmemente la manguera hacia el contenedor hasta que la lengüeta de seguro calce en su lugar. La aspiradora no funcionará sino hasta que la manguera esté completamente conectada. Extracción: No abra la tapa antes de extraer la manguera. Con la tapa cerrada, presione la lengüeta de seguro hacia adentro para liberar y extraer la manguera. CONTENEDOR

correctamente instalada. Consulte CAMBIO DE BOLSA (página 15) para obtener instrucciones.

3. Revise que el filtro de seguridad del

motor esté correctamente instalado. Consulte LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR (página 16) para obtener instrucciones. PRECAUCIÓN ¡Piezas móviles! Para reducir el riesgo de lesiones perso nales, NO toque el agitador mientras la aspiradora esté encendida. Tocar el agitador mientras está girando puede cortar, golpear o provocar otras lesiones. Siempre apague y desconecte del tomacorriente antes de realizar reparaciones. Preste cuidado al usar el aparato cerca de niños.

ADVERTENCIA Riesgo de daños al producto y lesiones personales

• Apague SIEMPRE la aspiradora antes de desconectarla.

• El cable se mueve rápidamente al enrollarlo. Para evitar lesiones, mantenga a los niños alejados y tenga una ruta despejada al enrollar el cable.

• NO utilice tomacorrientes que estén sobre mesones o mesas. El cable podría dañar algunos artículos o al área circundante.

• Cuando ocurra una anormalidad/ falla, deje de usar el producto inmediatamente y desconecte el enchufe. NOTA: Para reducir el riesgo de descargas eléctricas, esta aspiradora posee un enchufe polarizado (una punta es más ancha que la otra). Este enchufe calzará en el tomacorriente de pared polarizado solo en una posición. Si el enchufe no entra completamente en el tomacorriente, póngalo al revés. Si aún no calza, contacte a un técnico electricista calificado que pueda ayudarle a instalar el tomacorriente indicado. No modifique el enchufe de ningún modo.- 10 -

1. Saque el cable desde el contenedor

hasta el argo deseado. El cable no se enrollará sino hasta que se presione el botón de enrollado.

2. Conecte el cable polarizado a una

tomacorriente de 120 Volts ubicado cerca del suelo. Para enrollar: Apague y desconecte la aspiradora. Para evitar daños o lesiones, sostenga el enchufe mientras enrolla el cable. Presione el botón para enrollar el cable. Liberación De La Manilla Pedal De Ajuste De Altura Indicador De Ajuste De Altura

posición en el interruptor de encendido/apagado tridireccional de la manilla. Deslice el interruptor hacia la posición CARPET para activar la succión desde el motor del contenedor y el agitador PowerMate

. El botón indicador CARPET se volverá de color verde y el agitador PowerMate

3. Baje la vara presionando el pedal de

LIBERACIÓN DE LA MANILLA.

4. Seleccione un ajuste de altura del grosor

presionando el pedal pertinente, en la parte posterior del equipo PowerMate

El ajuste de grosor aparece en el indicador.

ADVERTENCIA Riesgo de daños al producto y lesiones personales

• NO utilice el aparato sobre el cable con el sistema PowerMate

. Podrían ocurrir lesiones personales o daños al producto.

• NO desconecte el cable tirando desde él en lugar de hacerlo desde el enchufe. Si el cable o enchufe están dañados, podrían ocurrir lesiones personales o daños a la propiedad.- 11 -

AJUSTES DE ALTURA DE GROSOR

SUGERIDOS Atención: Consulte las recomendaciones de limpieza del fabricante de su alfombra. Algunas alfombras más delicadas podrían requerir un aspirado con el equipo Power- Mate

apagado, a fin de evitar daños. Para obtener la mejor y más profunda limpieza, utilice el ajuste XLO. Sin embargo, tal vez deba elevar la altura para facilitar algunos trabajos, tales como raspar felpudas y algunas de pelo largo, además de para evitar que la aspiradora se apague. Los ajustes recomendados son:

comenzará a girar. Deslice el interruptor hacia la posición FLOOR para activar sólo la succión del motor del contenedor. El botón indicador FLOOR se volverá de color verde y el agitador PowerMate

girará. Mueva el interruptor hasta atrás, hasta su límite, para apagar la aspiradora. Los indicadores CARPET y FLOOR se volverán de color gris. PRECAUCIÓN NO deje el equipo PowerMate

funcionando en un solo lugar durante ningún periodo de tiempo. Podría dañar la alfombra. PRECAUCIÓN Peligro de daños al producto Tenga cuidado si el equipo PowerMate

y la vara están en la posición vertical, ya que podrían voltearse fácilmente. Si se inclina, podrían ocurrir daños a la propiedad. MED – Grosor medio a profundo.

– Grosor bajo a medio. XLO – El ajuste predilecto para muchas alfombras y para pisos sin alfombrar. NOTA: Para proteger a los pisos sin alfombrar, deslice el interruptor de encendido/apagado tridireccional hacia la posición FLOOR para así detener el giro del agitador.

CONSEJOS DE ASPIRADO

PARA OBTENER LOS MEJORES

RESULTADOS DE LIMPIEZA

• Deslice el control de succión hacia la posición HIGH para incrementar la succión, para tapizados y alfombras.

• Deslice el control de succión hacia la posición LOW POWER para reducir la succión, para alfombras ligeras o cortinas.

• Mantenga el paso de aire abierto. Examine de vez en cuando cada una de las áreas de unión en ELIMINACIóN DE TAPONES (pág 15) para asegurarse de que no estén bloqueadas. Aumente la succión para tapizados, alfombras y pisos Reduzca la succión para cortinas y alfombras de peso ligero. Aumentar succión Reducir succión- 12 - NOTA: Los movimientos rápidos y torpes no permiten una limpieza completa.

CONSEJOS DE ASPIRADO

RECOMENDADO Para obtener la mejor limpieza posible, el equipo PowerMate

debe empujarse en línea recta desde usted y luego tirarse hacia usted también en línea recta. Al finalizar cada movimiento hacia usted, la dirección del equipo PowerMate

debe cambiarse para apuntar hacia la siguiente sección por limpiar. Este patrón debe seguirse en toda la alfombra, de manera lenta y en movimientos de deslizamiento. ADVERTENCIA Riesgo de descarga eléctrica o lesiones personales Apague y desconecte la aspiradora antes de revisarla.

Limpiadores de bordes con cepillos activos en ambos lados del equipo PowerMate

. Guíe cualquier lago del equipo PowerMate

junto a las bases o junto a los muebles para ayudar a extraer la suciedad atrapada en los bordes de las alfombras. ALMACENAMIENTO DEL POWERMATE

La vara tiene un gancho de almacenamiento en forma de “U” en la base que entra en la ranura en forma de “U” del contenedor. El gancho de almacenamiento permite almacenar las varas y el PowerMate

con el contenedor para ahorrar espacio de almacenamiento. El contenedor debe almacenarse para poder usar esta característica. El equipo PowerMate

debe estar en posición plana para fijar el sistema de almacenamiento. Utilice el pedal de liberación de la manilla para que quede en esta posición. La vara se saldrá de la ranura al levantarla para utilizarla y se deslizará hacia la ranura tras bajarla para almacenarla. Gancho de almacenamiento Ranura- 13 -

ALMACENAMIENTO DE LOS

ACCESORIOS Este contenedor posee un soporte de almacenamiento adjunto. Extraiga el accesorio según sea necesario. Consulte la TABLA DE USO DE ACCESORIOS (página 14). ACCESORIOS PRECAUCIÓN NO fije ni extraiga la manilla o varas mientras la aspiradora esté encendida. Esto podría provocar chispas y dañar los contactos o controles eléctricos.

ACCESORIOS EN LA MANILLA

NOTA: Si el equipo PowerMate

está equipado, apague la aspiradora antes de extraer la manilla desde la vara.

1. Presione el botón de

liberación de la vara y tire de la manilla de los accesorios.

ACCESORIOS EN LA VARA

1. Para extraer la vara del equipo Power-

, fije la vara en posición vertical.

2. Presione el pedal de liberación de la

vara con el pie y tírela hacia arriba y afuera del equipo PowerMate

3. Deslice los accesorios hacia la vara

según sea necesario. Para usar el cepillo para pisos sin cubrir, alinee el orificio lateral del cepillo para pisos con la pestaña de la vara y empuje para juntarlos. El cepillo para pisos sin cubrir hará clic al calzar en posición. Véase la TABLA DE USO DE ACCESORIOS a continuación.

2. Deslice los accesorios hacia la manilla

según sea necesario. Para usar la el cepillo para pisos sin cubrir, alinee el orificio del centro del cepillo para pisos con la pestaña de la empuñadura y empuje para juntarlos. El cepillo para pisos sin cubrir hará clic al calzar en posición. Consulte la TABLA DE USO DE ACCESORIOS (página 14). Pedal De Liberación De La Vara- 14 -

1. Limpie siempre los accesorios antes de usarlos sobre telas.

2. El interruptor de encendido y apagado de 3 vías debería estar en la posición FLOOR.

TABLA DE USO DE ACCESORIOS

ACCESORIO Herramienta para grietas Cepillo para limpiar polvo Muebles

Escaleras Pisos sin alfombrar Pisos alfombr- ados/alfombras Paredes

Cepillo para pisos sin cubrir PowerMate

flujo de aire se bloquea. Si esto ocurre, revise la bolsa de polvo desechable, filtro de seguridad del motor y otras posibles ubicaciones de tapones que se indican en ELIMINACIÓN DE TAPONES (página 16). Para corregir el problema: Consulte “El indicador Check Bag se activa” en RESOLUCIÓN DE PROBLEMAS (página 24). NOTA: El indicador podría activarse al usar ciertos accesorios, debido a un menor flujo de aire a través del accesorio.

Esta aspiradora posee un sistema de protección térmica que se activa automáticamente para proteger a la aspiradora contra sobrecalentamientos. Si un tapón evita el flujo normal de aire hacia el motor, el protector térmico apaga el motor automáticamente. Esto deja enfriar el motor a fin de evitar posibles daños a la aspiradora. Para corregir el problema: Apague y desconecte la aspiradora para dejarla enfriar y para que el protector térmico se reinicie. Revise y extraiga los tapones, en caso de ser necesario. Revise también o cambie los filtros tapados. Espere aproximadamente cincuenta (50) minutos para enchufar y encender la aspiradora a fin de ver si el protector del motor se reinició. Si el motor del contenedor sigue sin funcionar tras el procedimiento de reinicio descrito, suspenda inmediatamente el uso y llame 1-877-531-7321 (US) / 1-844-608- 3081 (CA) para asistencia.

INDICADOR DE REVISIÓN DE LA

BOLSA Cuando la aspiradora esté andando con un flujo de aire normal, el indicador CHECK BAG estará de color verde. El indicador se vuelve de color rojo oscuro cuando el PROTECTOR CONTRA SOBRECARGAS La PowerMate

cuenta con protec ción incorpora da con tra daño del mo tor y la correa en caso de atas ca mien to del agitador. Si el cepillo de rodillo se ralentiza o detiene, el protector contra sobrecarga del cepillo de rodillo apaga el motor y la luz indicadora del cepillo de rodillo emite una luz roja. El motor de succión de la aspiradora sigue funcionando. Para corregir el problema: Apagué y desconecté la aspiradora, limpie la obstrucción, y luego encienda la aspiradora nuevamente. La luz indicadora del cepillo de rodillo se apagará. NOTA : Cuando el motor del cepillo de rodillo se apague, despeje la obstrucción y reinicie la aspiradora. Si el problema persiste, contacte a la línea de ayuda de la aspiradora para obtener ayuda. ADVERTENCIA Riesgo de lesiones personales Para evitar el encendido accidenta del agitador, apague siempre y desconecte la aspiradora antes de limpiar el área del agitador. En caso contrario existe riesgo de lesiones personales. Luz indicadora del cepillo de rodillo- 16 - PARA REVISAR SI HAY TAPONES:

• Revise la bolsa de polvo y cámbiela completa. Consulte CAMBIO DE LA BOLSA DE POLVO (página 16).

• Revise el filtro de seguridad del motor y filtro de escape para luego limpiar o reemplazar según sea necesario. Consulte LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR (página 17) y CAMBIO DEL FILTRO DE ESCAPE (página 18).

• Revise el equipo PowerMate® en búsqueda de suciedad o sedimentos en la zona de recorrido de la correa o en la zona del agitador. Extraiga cuidadosamente cualquier hebra o sedimento ubicados en el agitador o tapas del extremo. Consulte LIMPIEZA DEL AGITADOR (página 20). Si la aspiradora tiene poca succión, haga lo siguiente:

1. Conecte la manguera al contenedor y

encienda la aspiradora. Revise que haya succión en el extremo de la manguera. Si hay buena succión en la manilla de la manguera, no hay tapones en ella. Si la succión es mala, extraiga toda suciedad o sedimentos en la manguera y manilla.

2. Conecte la manilla de la manguera

a la vara. Revise que haya succión en el extremo de la vara. Si hay buena succión en el extremo de la vara, no hay tapones en ella. Si la succión es mala, extraiga toda suciedad o sedimentos de la vara.

3. evise la zona giratoria del equipo

. Extraiga cualquier suciedad o sedimentos.

CUIDADO DEL CONTENEDOR

La aspiradora crea succión para recoger suciedad. El aire en rápido movimiento transporta la suciedad hacia la bolsa de polvo mediante los pasajes de aire. La bolsa de polvo permite al aire pasar a través de ella y atrapa la suciedad. Para obtener los mejores resultados de limpieza, mantenga el pasaje de aire despejado. Revise las zonas con asterisco ( ) ocasionalmente en búsqueda de t apones. Apague y desconecte la aspiradora antes de revisarla.

ELIMINACIÓN DE TAPONES- 17 -

1. Apague y desconecte la aspiradora. NO

deje caer agua sobre la aspiradora.

2. Para limpiar el exterior o para reducir la

electricidad estática y la acumulación de polvo, limpie la superficie exterior con un paño limpio y suave que se haya empapado con una solución de detergente líquido suave y agua para luego haberse estrujado. Seque después de limpiar. LIMPIEZA DEL EXTERIOR Y DE LOS ACCESORIOS PRECAUCIÓN No use accesorios si están mojados. Los accesorios usados en zonas sucias, tales como bajo un refrigerador, no deben usarse en otras superficies sino hasta haberlas lavado. Podrían dejar marcas.

CAMBIO DE LA BOLSA PARA POLVO

Liberación De La Tapa Para obtener los mejores resultados de limpieza, la bolsa de polvo debe cambiarse a menudo. El indicador CHECK BAG se iluminará en rojo cuando sea necesario cambiar la bolsa o cuando se bloquee el flujo de aire. NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5).

manguera desde el contenedor.

de liberación de la tapa y luego levante la tapa del contenedor.

4. Saque la bolsa desde su lugar de

montaje. Liberación de la tapa. NOTA: El montaje de la bolsa se moverá hacia adelante tras extraer la bolsa. Esto evitará que la tapa se cierre antes de poder instalar una nueva bolsa. Montaje De La Bolsa Filtro De Seguridad Del Motor

5. Revise el filtro de seguridad del motor

y limpie o, si es necesario, cámbielo. Consulte LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR (página 17). NOTA: NO doble ni pliegue la mitad del cartón al instalar la bolsa en las ranuras de montaje.- 18 - Filtro De Seguridad Del Motor PRECAUCIÓN

JAMÁS REUTILICE UNA BOLSA PARA

POLVO. Los materiales muy finos, tales como aromatizadores de alfombras, maquillaje en polvo, polvo fino, yeso, hollín, pelusas de alfombra nueva, etc. pueden tapar la bolsa y hacer que explote antes de llenarse, lo cual puede dañar al motor de la aspiradora. Cambie la bolsa más a menudo cuando aspire este tipo de materiales.

1. Extraiga la bolsa como se indica en la

sección CAMBIO DE LA BOLSA PARA POLVO (página 16).

2. Extraiga el filtro de seguridad del motor

3. Lave el filtro en agua jabonosa tibia,

enjuague y seque. No lo limpie en el lavavajillas ni lo instale mientras esté mojado.

4. Deslice el filtro de vuelta a su lugar en

la cavidad para la bolsa.

5. Reinstale la bolsa como se indica en la

sección CAMBIO DE LA BOLSA PARA POLVO (página 16).

FILTRO DE SEGURIDAD DEL

MOTOR Revise ocasionalmente el filtro de seguridad del motor y límpielo cuando esté sucio. NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5). ADVERTENCIA Riesgo de descarga eléctrica Apague y desconecte la aspiradora del tomacorriente. No utilice la aspiradora sin el filtro de seguridad del motor instalado. Asegúrese de que el filtro esté seco y adecuadamente instalado para así evitar que el motor falle o sucedan descargas eléctricas. LIMPIEZA DEL FILTRO DE SEGURIDAD DEL MOTOR Retenedor de plástico

6. Gire el montaje de la bolsa e instálela

en las ranuras según la ilustración, empujando hasta que la lengüeta de cartón se bloquee en posición y se alineen los orificios.

7. Inserte la bolsa de manera segura hacia

su cavidad, de forma que ninguna parte de ella quede pinzada por la tapa.

CAMBIO DE LA BOLSA PARA POLVO

8. Cierre y asegure la tapa del contenedor.

9. Inserte la manguera en el contenedor

hasta que calce en su lugar.

10. Enchufe el cable en el tomacorriente.- 19 -

FILTRO DE ESCAPE, MEDIOS HEPA

El cartucho del filtro de escape debe reemplazarse cuando esté sucio. Reemplace el filtro cuando toda su superficie esté cubierta de manera pareja. El filtro NO puede lavarse, ya que esto lo haría perder su capacidad de atrapar el polvo. NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5).

1. Empuje el seguro para liberar la tapa

del filtro de escape desde la ranura del contenedor.

2. Tire la tapa del filtro hacia abajo y

afuera para extraerla desde su cámara en el contenedor.

3. Extraiga el cartucho del filtro de escape

desde la tapa del filtro. Filtro De Escape ADVERTENCIA Riesgo de incendio o descarga eléctrica No utilice el producto con un filtro de escape tapado o sin el filtro de escape instalado. No utilice el producto sin la tapa del filtro instalada.

4. Inserte el nuevo cartucho en la tapa del

filtro con el sello de goma hacia arriba.

5. Para reinstalar la tapa del filtro de

escape, inserte las dos lengüetas de la tapa en las ranuras sobre la cámara del filtro.

6. Gire la tapa del filtro hacia abajo hasta

que calce en su lugar.

CAMBIO DEL FILTRO DE ESCAPE

Siga siempre todas las precauciones de seguridad al realizar mantenimiento al equipo PowerMate

ADVERTENCIA Riesgo de descarga eléctrica o lesiones personales Apague siempre y desconecte la aspiradora antes de realizarle mantenimiento. No hacer esto podría provocar descargas eléctricas o lesiones personales provocadas por un encendido súbito de la aspiradora.

EXTRACCIÓN DE LA CORREA

1. Presione el pedal de liberación de la

manilla y baje la zona giratoria. Voltee el equipo PowerMate

y extraiga los cuatro (4) tornillos que fijan la base a la tapa del equipo PowerMate

2. Voltee el equipo PowerMate

hacia arriba. Suelte los seguros trasero y lateral. (Un destornillador de paleta podría ser necesario).

3. Tome la tapa desde la parte posterior y

tire de ella hacia arriba para extraerla de la base.

4. Eleve el agitador y extraiga la correa

5. Revise y limpie las áreas de las tapas de

los extremos. Consulte la imagen de la página 20 para conocer el conjunto de piezas completo del agitador. CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR

Giratorio Lengüeta Lateral (No Ilustrada) Seguro Trasero Seguro Lateral Eleve el agitador y extraiga la correa gastada.Tapa Base

LIMPIEZA DEL AGITADOR: NOTA: Para mantener la eficiencia de limpieza y evitar daños a su aspiradora, el agitador se debe limpiar cada vez que se cambie la correa. Para mantener la eficiencia de limpieza y evitar daños a su aspiradora, el agitador se debe limpiar cada vez que se cambie la correa. Uso de la aspiradora Limpiar el agitador PESADO - MODERADO- Cada mes LIGERO - Cada 2 meses IMPORTANTE Apague y desconecte la aspiradora del tomacorriente. Revise y extraiga pelos, hebras y pelusas acumuladas en el agitador PowerMate

y áreas de los extremos. Extraiga cualquier suciedad o sedimentos en la zona de recorrido de la correa o en el área de la unidad de cepillado. Extraiga cuidadosamente cualquier hebra enrollada en el agitador o tapas del extremo.

REINSTALACIÓN DE LA CORREA

1. Instale una nueva correa sobre el eje del

motor y luego sobre la ruta de la correa. NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5).

2. Reinstale el conjunto de piezas del

agitador en el equipo PoweMate

3. Reinstale el conjunto de piezas del

agitador en el equipo PoweMate

4. Gire la parte posterior de la tapa.

Presione la tapa firmemente hasta que los seguros lateral y trasero calcen en su lugar. NOTA: Asegúrese de que no hayan brechas entre la tapa y la base.

5. Voltee el equipo PowerMate

al revés y reinstale los cuatro (4) tornillos que fijan la tapa a la base. (se utiliza todos los días) (se utiliza de 2 a 3 veces por semana) (se utiliza 1 vez por semana) Cada semana CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR Ruta De La Correa Agitador Eje Del Motor Tapa Del Extremo Correa Tapa del extremoTapa del extremoRuta de la correaUnidad de cepillo

CONJUNTO DE PIEZAS DEL AGITADOR- 22 -

REVISIÓN DE LOS CEPILLOS

Cuando los cepillos están gastados al nivel de las barras de soporte de la base, cambie el conjunto de piezas del agitador. ADVERTENCIA Riesgo de descarga eléctrica o lesiones personales Apague siempre y desconecte la aspiradora antes de realizarle mantenimiento. No hacer esto podría provocar descargas eléctricas o lesiones personales provocadas por un encendido súbito de la aspiradora.

REPARACIÓN DEL AGITADOR

Cepillos nuevos Cepillos gastados

1. Extraiga la tapa del equipo PowerMate

correa y conjunto de piezas del gitador. Consulte “Extracción de la correa” en

CAMBIO DE LA CORREA Y LIMPIEZA

DEL AGITADOR (página 19).

2. Instale el nuevo conjunto de piezas del

3. Reinstale la correa y la tapa del equipo

NOTA: Consulte PIEZAS DE REPUESTO para conocer los números de piezas y detalles de adquisición (página 5). Barra de soporte de la base- 23 -

PROBLEMA POSIBLE CAUSA POSIBLE SOLUCIÓN

La aspiradora no enciende. Está desenchufada del tomacorriente. Enchufe firmemente, presione el interruptor de encendido. Fusible quemado/automático activado en el panel eléctrico de la casa. Enchufe firmemente, presione el interruptor de encendido. Conexiones eléctricas de la manguera sueltas. Reconecte los extremos de lamanguera. Recolección de suciedad ineficiente. Bolsa para polvo llena o tapada. Cambie la bolsa. Pasajes de aire tapados. Limpie los pasajes de aire. Filtros sucios. Limpie/cambie los filtros. Ajuste de altura de grosor equivocado. Ajuste la configuración. Nivel de potencia incorrecto seleccionado. Ajuste el control. Orificio en la manguera. Cambie la manguera. Agitador PowerMate

gastado. Cambie el agitador. Correa gastada o rota. Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (página 19). Agitador o tapas del extremo sucios. Tapa del contenedor abierta. Cierre y asegure la tapa. Protector de sobrecarga activado en el equipo PowerMate

Consulte PROTECTOR CONTRA SOBRECARGA (página 14). Protector de sobrecarga activado en el equipo PowerMate®. Consulte

PROTECTOR CONTRA SOBRECARGA

(página 14). La aspiradora enciende, pero se apaga. Conexiones eléctricas de la manguera o contenedor. Revise las conexiones y reconecte los extremos de la manguera. Revise esta tabla para encontrar soluciones que pueda aplicar usted mismo a problemas de rendimiento menores. Cualquier reparación necesario que no sean los procedimientos de mantenimiento indicados en esta guía de uso y cuidado se deben realizar mediante un agente de servicio calificado.

RESOLUCIÓN DE PROBLEMAS

ADVERTENCIA Apague siempre y desconecte la aspiradora antes de realizarle mantenimiento. El no seguir estas indicaciones puede provocar lesiones personales o descargas eléctricas.- 24 - Protector de sobrecarga activado en el equipo PowerMate

Consulte PROTECTOR CONTRA SOBRECARGA (página 14). Extraiga cualquier artículo que pueda estar atrapado o atascado y luego reinicie. Si la aspiradora enciende y se detiene nuevamente, limpie el agitador y las tapas del extremo para luego reiniciarla. Protector térmico activado en el contenedor. Consulte PROTECTOR TÉRMICO (página 14). El equipo PowerMate

no funciona al estar adjunto. El equipo PowerMate

no funciona al estar adjunto. Enchufe firmemente. Correa gastada o rota. Consulte CAMBIO DE LA CORREA Y LIMPIEZA DEL AGITADOR (página 19). Agitador o tapas del extremo sucios. Protector de sobrecarga activado en el equipo PowerMate

Consulte PROTECTOR CONTRA SOBRECARGA (página 14). Extraiga cualquier artículo que pueda estar atrapado o atascado y luego reinicie. Si la aspiradora enciende y se detiene nuevamente, limpie el agitador y las tapas del extremo para luego reiniciarla. Interruptor de la manilla en la posición FLOOR. Presione el botón CARPET para activar el equipo PowerMate

El indicador CHECK BAG se activa. Bolsa para polvo llena o tapada. Cambie la bolsa. Filtros sucios. Limpie/cambie los filtros. Pasaje de aire bloqueado. Limpie el bloqueo del pasaje de aire. Ciertas herramientas accesorias. Lo cual es completamente normal. El indicador se volverá verde al sacar la herramienta. La aspiradora recoge alfombras movibles o el equipo PowerMate

empuja demasiado fuerte. Ajuste de altura de grosor equivocado. Ajuste la configuración. Ajuste la configuración. Deslice el control de succión electrónico a un ajuste de potencia menor. El cable no se enrolla. Cable de alimentación sucio. Limpie el cable de alimentación. Cable atascado. Tire del cable y enrolle nuevamente. La aspiradora deja marcas en la alfombra. Patrón de aspirado incorrecto. Consulte CONSEJOS DE ASPIRADO (página 11).

RESOLUCIÓN DE PROBLEMAS- 1 -
