MANUAL DE USUARIO DU1040 KENMORE

TROUBLESHOOTING- 1 - 1 Aspiradora vertical (con boquilla para pisos) 1 Empuñadura 1 Manguera flexible 1 Vara 1 Soporte de accesorios 1 Almacenamiento para la manguera 1 Vara de extensión 1 Herramienta combinada 3 en 1 1 Herramienta para tapizados 1 Pet HandiMate

Lea esta guía de uso y cuidado. Lo ayudará a ensamblar y operar su nueva aspiradora Kenmore de la manera más segura y efectiva posible. Por más información sobre el cuidado y operación de la aspiradora, llame a la Línea de ayuda para aspiradoras al 1-877-531-7321 (EE. UU.) / 1-844-608-3081 (Canadá). Necesitará el modelo completo y los números de serie al solicitar información. El modelo de su aspiradora y los números de serie se ubican en la placa de modelo y número de serie. Use el siguiente espacio para registrar el número de modelo y el número de serie de su nueva aspiradora Kenmore. N° de modelo____________________________________________ N° de serie ____________________________________________ Fecha de compra______________________________________ Guarde este libro y su boleta (recibo) de venta en un lugar seguro para usarlos como referencia a futuro.

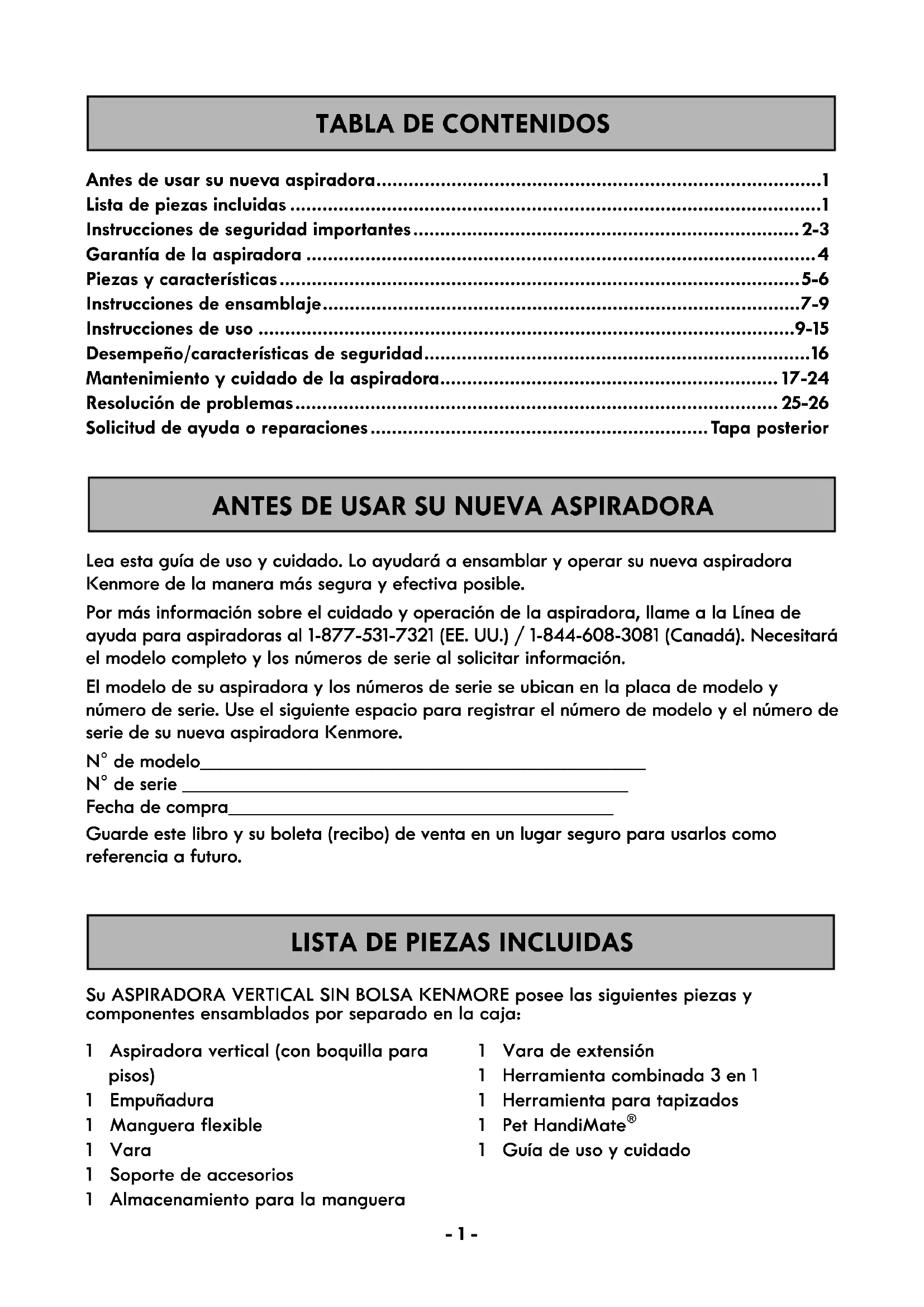

ANTES DE USAR SU NUEVA ASPIRADORA

LISTA DE PIEZAS INCLUIDAS

Su ASPIRADORA VERTICAL SIN BOLSA KENMORE posee las siguientes piezas y componentes ensamblados por separado en la caja:- 2 - ¡ADVERTENCIA! Su seguridad es importante para nosotros. Para reducir el riesgo de incendio, descarga eléctrica, lesiones a personas o daños al utilizar su aspiradora, siga las precauciones de seguridad básicas, incluidas las siguientes:

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Utilice solo su aspiradora solo como se indica en esta guía de uso y cuidado. Utilice solo los accesorios recomendados por el fabricante.

• Desconecte el suministro de alimentación antes de reparar o limpiar la zona de cepillado. No hacerlo podría provocar que el cepillo se encienda inesperadamente, provocando lesiones personales mediante las piezas móviles.

• No deje la aspiradora sin supervisión en caso de que esté conectada. Desconéctela del tomacorriente cuando no esté en uso y antes de realizarle mantenimiento.

• Para reducir el riesgo de descarga eléctrica, no utilice el producto en exteriores ni sobre superficies mojadas.

• No permita que se utilice como un juguete. Se debe prestar estricta atención cuando el aparato lo usen niños o cuando se use cerca de ellos.

• No utilizar si la clavija o cable están dañados. Si la aspiradora no funciona como debería, o si se ha caído, dañado, dejado en exteriores o caído al agua, deje de usarla inmediatamente y llame al 1-877-531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá) para obtener ayuda.

• No tire o transporte el aparato utilizando el cable como a modo de empuñadura, no apriete el cable al cerrar puertas ni pase el cable cerca de bordes afilados o esquinas. No use la aspiradora sobre Lea todas las instrucciones de esta guía antes de ensamblar o usar su aspiradora. su cable. Mantenga el cable alejado de superficies calientes.

• No desconecte tirando del cable. Para desconectarlo tire de la clavija, no del cable.

• No manipule la clavija o la aspiradora con las manos mojadas.

• No ponga objetos sobre las aberturas.

• No lo utilice si las aberturas están bloqueadas; tenga cuidado que no haya polvo, cabellos, pelusas en las aberturas o cualquier cosa que pueda reducir el flujo de aire.

• Mantenga su cabello, ropas holgadas, dedos y partes de su cuerpo lejos de las aberturas y piezas móviles del producto.

• Apague todos los controles antes de desconectar el dispositivo.

• Tenga precaución adicional al limpiar en escaleras.

• No la ponga sobre sillas, mesas, etc. Manténgala sobre el piso.

• No utilice la aspiradora para aspirar líquidos inflamables o combustibles (gasolina, líquidos de limpieza, perfumes, etc.) ni tampoco la utilice en lugares donde tales líquidos puedan estar presentes. Los gases de esas sustancias pueden crear un peligro de incendio o explosión.

• No aspire elementos que estén en llamas o humeando, tales como cigarrillos, fósforos o cenizas calientes.

• No use la aspiradora sin el contenedor de polvo ni filtros instalados.- 3 -

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

GUARDE ESTAS INSTRUCCIONES

El correcto ensamblaje y el uso seguro de su aspiradora son su responsabilidad. Su aspiradora está diseñada solo para uso doméstico. Lea esta guía de uso y cuidado para obtener información importante sobre uso y seguridad. Esta guía contiene afirmaciones de seguridad bajo símbolos de advertencia y precaución.

• Limpie siempre el contenedor de polvo después de aspirar limpiadores o aromatizantes de alfombras, polvo y polvillo fino. Estos productos se pegan a los filtros, reducen el caudal de aire y pueden provocar daños a la aspiradora. No limpiar el contenedor de polvo podría causar daños permanentes a la aspiradora.

• No use la aspiradora para aspirar objetos afilados, juguetes pequeños, sujetapapeles, etc., ya que podría dañar la aspiradora o el contenedor de polvo.

• Usted es responsable de garantizar que nadie que no sea capaz de operar su aspiradora adecuadamente lo haga.- 4 -

DURANTE UN AÑO a contar de la fecha de venta, este producto está garantizado contra defectos en sus materiales o fabricación. Un producto defectuoso puede reemplazarse por uno nuevo, de manera gratuita, considerando que se presente una PRUEBA DE VENTA. La marca Kenmore se utiliza bajo licencia. Dirija sus reclamaciones de garantía a: 1-877- 531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá). Esta garantía no cubre los filtros ni correas, las cuales son piezas desechables que pueden desgastarse debido al uso normal dentro del periodo de garantía. Esta garantía queda nula si el producto llega a usarse para algún propósito que no sea el uso privado doméstico. Esta garantía le entrega derechos legales específicos que pueden variar según su estado (podría tener otros derechos adicionales). Cleva North America, Inc., Greenville SC 29607- 5 - Artículo N° de parte (Estados Unidos) N° de parte (Canadá) Filtro de espuma 561055105 561055105 Filtro de fieltro 561055106 561055106 Correa 571025101 571025101 Rodillo de cepillo 571025104 571025104 Vara de extensión 561055128 561055128 Empuñadura 571025102 571025102 Manguera flexible 571025103 571025103 Herramienta combinada 3 en 1 561055134 561055134 Herramienta para tapizados 561055176 561055176 Pet HandiMate

Es importante conocer las partes y características de su aspiradora para garantizar su uso adecuado y seguro. Revise estas indicaciones antes de usar su aspiradora.

Para solicitar una pieza de repuesto, llame al 1-877-531-7321 (EE. UU.) / 1-844-608-3081 (Canadá).- 6 -

PIEZAS Y CARACTERÍSTICAS

Manguera flexible Botón de Encendido Manguera

conexión Herramienta para tapizados Herramienta combinada 3 en 1 Empuñadura Vara Empuñadura Contenedor de polvo Botón de liberación de la tapa del contenedor de polvo Botón de liberación del contenedor de polvo Colgador de la manguera Conexión

succión Gancho inferior del cable Cable de alimentación Gancho superior del cable Pet HandiMate

Soporte de accesorios Boquilla para pisos Selector de ajuste de altura Botón de liberación de la manguera Almacenamiento de accesorios Vara de extensión- 7 -

1. Inserte la empuñadura en la vara hasta

2. Inserte la vara en la unidad principal

hasta escuchar un sonido de “clic”.

3. Alinee el pasador del soporte de

accesorios con la parte frontal de la vara como se indica. Asegúrese de que el orificio ovalado se alinee con la parte correspondiente que sobresale de la vara. Empuje y haga calzar en la vara. Soporte de accesorios

4. Alinee el colgador de la manguera

con la parte posterior de la vara como se indica. Asegúrese de que el orificio ovalado grande se alinee con la parte correspondiente que sobresale de la vara. Empuje y haga calzar en la vara. Colgador de la manguera Antes de armar la aspiradora, revise la LISTA DE PIEZAS INCLUIDAS (página 1). Utilice esta lista para comprobar que ha recibido todos los componentes de su nueva aspiradora vertical sin bolsa Kenmore. Preste especial atención a estos cuadros de alerta de peligro y siga todas las instrucciones indicadas. Las declaraciones de ADVERTENCIA lo alertan sobre riesgos tales como incendio, descarga eléctrica, quemaduras y lesiones personales. Las declaraciones de PRECAUCIÓN lo alertan sobre riesgos tales como lesiones personales o daño a la propiedad.

INSTRUCCIONES DE ENSAMBLAJE- 8 -

7. Inserte la herramienta combinada en el

poste de almacenamiento de accesorios que está en la parte posterior de la unidad principal. El accesorio Pet HandiMate

se almacena en el soporte de accesorios de la vara.

INSTRUCCIONES DE ENSAMBLAJE

8. Asegúrese de que el gancho superior

del cable esté en la posición correcta, tal como se indica. Envuelva el cable de alimentación sin apretar alrededor de los ganchos superior e inferior del cable. NOTA: Asegúrese de enrollar el cable de alimentación en el gancho superior del cable primero y, luego, alrededor del gancho inferior del cable para así evitar dañar el cable.

5. Inserte un extremo de la manguera

flexible en la unidad principal hasta escuchar un sonido de “clic”. Luego, pase la manguera flexible sobre el colgador de la manguera. Introduzca el otro extremo de la manguera en la conexión de manguera inferior como se indica en la figura, hasta escuchar un "clic".

6. Almacene la vara de extensión bajo

el colgador de la manguera como se indica. Asegúrese de que el extremo más pequeño de la vara de extensión esté hacia arriba. Empuje y haga calzar en posición. Colgador de la manguera Conexión

II1. Gire el gancho superior del cable hacia ambos lados para liberar el cable de alimentación.

PRECAUCIÓN ¡Piezas móviles! Para reducir el riesgo de lesiones personales, NO toque el cepillo de rodillo mientras la aspiradora esté encendida. Tocar el cable de rodillo mientras está girando puede cortar, golpear o provocar otras lesiones. Desconecte la aspiradora de la toma de corriente antes de repararla o limpiarla. Tenga cuidado al usarlo cerca de niños o mascotas.

INSTRUCCIONES DE USO

CABLE DE ALIMENTACIÓN: LIBERACIÓN Y USO

9. Fije el enchufe correspondiente al cable

Enchufe del cable de alimentación Cable de alimentación ADVERTENCIA Riesgo de descarga eléctrica y lesiones personales Enrollar el cable demasiado firme y con tensión excesiva puede provocar daños. Un cable dañado representa un peligro de descarga eléctrica y podría causar lesiones a las personas o daños. Gancho del cable ADVERTENCIA Para reducir el riesgo de descarga eléctrica, este electrodoméstico posee una clavija polarizada (una punta es más ancha que la otra). Esta clavija calzará en la toma de corriente de pared polarizado solo en una posición. Si la clavija no entra completamente en la toma de corriente, póngala al revés. Si aún no calza, contacte a un técnico electricista calificado que pueda ayudarle a instalar la toma de corriente indicado. No modifique la clavija de ningún modo.- 10 -

3. Asegúrese de que el cable de

alimentación esté bloqueado en las muescas de bloqueo inferior y superior como se indica. Esto ayudará a controlar el cable de alimentación mientras se esté usando la aspiradora. NOTA: Bloquee el cable primero en la muesca de bloqueo inferior y luego en la superior, para así evitar dañarlo. Asegúrese de que el cable de alimentación pueda moverse libremente y que no esté sobreextendido al bloquearlo en la muesca de bloqueo inferior.

4. Enchufe el cable de alimentación a un

tomacorriente que se encuentre cerca del piso.

5. Presione el botón de encendido con el

pie para encender la aspiradora.

6. Tras haber terminado de aspirar,

presione nuevamente el botón de encendido y desconecte la clavija del cable de alimentación de la toma de corriente.

7. Para almacenar el cable de alimentación

después de usarlo, coloque el gancho superior del cable en posición recta. Luego, enrolle el cable con holgura en los ganchos. CABLE DE ALIMENTACIÓN: LIBERACIÓN Y USO Muesca de bloqueo superior Muesca de bloqueo inferior ADVERTENCIA Riesgo de daños al producto y lesiones personales

• Cuando ocurra una anormalidad/ falla, deje de usar el producto inmediatamente y desconecte la clavija.

• NO utilice tomacorrientes que estén sobre mesones o mesas. El cable podría dañar algunos artículos o al área circundante. ADVERTENCIA Riesgo de descarga eléctrica y lesiones personales Enrollar el cable demasiado firme aplica tensión sobre el mismo y puede provocar daños. Un cable dañado representa un peligro de descarga eléctrica y podría causar lesiones a las personas o daños.2. Encienda la aspiradora presionando el botón de encendido con el pie.

3. Cuando la aspiradora esté encendida,

úsela inclinando la empuñadura hacia usted, dejando a la boquilla pareja con la superficie del suelo.

4. Al terminar de aspirar, presione

nuevamente el botón de encendido. Devuelva la empuñadura a la posición recta empujando la empuñadura hacia adelante hasta que el cuerpo de la aspiradora quede bloqueado MODO RECTO NOTA: Asegúrese de que la aspiradora esté completamente ensamblada y que el contenedor de polvo esté vacío antes de usar la aspiradora. No use la aspiradora sin los filtros instalados.

1. Suelte la empuñadura colocando el pie

sobre la boquilla para pisos y jalando hacia atrás para cambiar la posición de la empuñadura. en posición. Desconecte el cable de alimentación de la toma de corriente. NOTA: Mantenga siempre el cepillo de rodillo libre de fibra de alfombras, hebras o cabello para así extender su vida útil. Si el cepillo de rodillo se enreda con hebras o cabello, deje de usarlo y límpielo inmediatamente. SELECCIÓN DE LA ALTURA DEL PELO Y AJUSTES Select a pile height setting by turning the height adjust selector located on the floor nozzle. Ajustes de altura recomendados Hay cuatro (4) ajustes de altura para la aspiradora. Para la limpieza más profunda de alfombras de pelo corto, use el ajuste MED LOW. Sin embargo, tal vez desee

Botón de Encendido Selector de ajuste de alturalevantar la altura para facilitar algunos trabajos, como al aspirar alfombras separadas y algunas de pelo largo. Los ajustes recomendados son: LOW - piso sin cubrir MED LOW - alfombra de pelo corto MED HIGH - alfombra de pelo medio a largo HIGH - alfombras de pelo largo, desmechadas o alfombrillas MODO DE LIMPIEZA MÁS ARRIBA DEL SUELO NOTA: El cepillo de rodillo sigue girando al usar la aspiradora en el modo de limpieza más arriba del suelo. Para evitar dañar la alfombra de pelo largo, NO coloque la aspiradora en la alfombra.

1. Coloque la aspiradora en posición de

2. Presione el botón de liberación de la

manguera para liberar la manguera flexible y poder ejecutar la limpieza más arriba del suelo.

3. Elija el accesorio deseado/vara de

extensión e insértelo en la manguera flexible.

4. Encienda la aspiradora presionando el

botón de encendido con el pie.

5. Tras haber terminado de aspirar,

presione nuevamente el botón de encendido y desconecte el cable de alimentación de la toma de corriente. NOTA: El accesorio también se puede insertar directamente en la manguera flexible para limpiar más arriba del suelo. PRECAUCIÓN No deje que la aspiradora permanezca en un solo lugar, sin importar la cantidad de tiempo, cuando el cepillo de rodillo esté girando. Podría dañar la alfombra. PRECAUCIÓN Un ajuste incorrecto podría dañar al piso.

Herramienta combinada 3 en 1 Vara de extensión Herramienta para tapizados Botón de liberación de la manguera

La herramienta combinada 3 en 1 se puede colocar en el extremo de la manguera flexible y vara de extensión. Deslice el collarín de la herramienta sobre el extremo abierto de la manguera o vara. Utilice la herramienta combinada 3 en 1 en modo herramienta para hendiduras para limpiar espacios angostos en muebles, entre cojines y en escaleras. Consulte la TABLA DE USO DE ACCESORIOS (página 15). Presione el botón de liberación para sacar el cepillo para limpiar polvo. Coloque la herramienta combinada en modo cepillo para tapizados como se indica. Use en modo cepillo para limpiar superficies de tela como tapices de sofás. Consulte la TABLA DE USO DE ACCESORIOS (página 15). Configure la herramienta combinada en modo cepillo para limpiar polvo presionando el botón de liberación y deslizando el costado con cepillo de la herramienta hacia el extremo de la herramienta combinada. Use en modo cepillo para limpiar polvo para limpiar superficies holgadas, como cortinas. Consulte la TABLA DE USO DE ACCESORIOS (página 15).

Herramienta para tapizados Herramienta combinada 3 en 1 PRECAUCIÓN Al usar accesorios, tenga cuidado de no estirar la manguera flexible más de la cuenta. Estirar la manguera más allá de su capacidad podría provocar que la aspiradora se vuelque. PRECAUCIÓN NO tire de la manguera para mover la aspiradora dentro de la habitación. Podrían producirse daños a la propiedad o lesiones personales. ACCESORIOS Botón de liberación Cepillo para polvoPara volver la herramienta combinada al modo de herramienta para grietas, presione el botón de liberación y deslice la herramienta de cepillo hacia abajo.

HERRAMIENTA PARA TAPIZADOS

La herramienta para tapizados se puede colocar en el extremo de la manguera flexible y vara de extensión. Deslice el collarín de la herramienta sobre el extremo abierto de la manguera o vara. Use la herramienta para tapizados para limpiar superficies de tela tales como sofás y sábanas. Consulte la TABLA DE USO DE ACCESORIOS (página 15).

se puede colocar en el extremo de la manguera flexible y vara de extensión. El Pet HandiMate

actúa con movimiento de pivote para ofrecer una limpieza práctica. Use el Pet HandiMate

para limpiar superficies de tela, como muebles y alfombras. Consulte la TABLA DE USO DE ACCESORIOS (página 15). ADVERTENCIA JAMÁS use el Pet HandiMate

directamente sobre mascotas, ya que puede provocarles lesiones. PRECAUCIÓN Use los accesorios cuando la aspiradora esté derecha. ACCESORIOS- 15 - *Limpie siempre los accesorios antes de usarlos en telas.

Puede abrir la válvula de control de succión para ayudar con la fuerza de succión/empuje de la aspiradora en superficies tales como alfombras densas, a fin de reducir la succión. Tenga en cuenta que para lograr los mejores resultados posibles, la válvula de control de succión debe estar totalmente cerrada.

• Deslice hacia la derecha para abrir el control de succión y reducir la succión. Abrir el control reduce la succión sobre cortinas y alfombras ligeras.

• Deslice hacia la izquierda para cerrar el control de succión y aumentar la succión. Al cerrar el control se aumenta la succión, para tapizado y alfombras.

Esta aspiradora tiene una válvula de paso que evita que el motor se sobrecaliente y se dañe. La válvula se abre para proporcionar refrigeración por aire cuando un tapón evita el paso normal del aire hacia el motor de succión de la aspiradora. Observará un cambio en el sonido cuando el aire entre por la válvula. Para corregir el problema: quite acumulaciones, inspeccione y reemplace los filtros de ser necesario, inspeccione y vacíe el contenedor de polvo de ser necesario. NOTA : La válvula de derivación puede abrirse al usar accesorios o al limpiar alfombras nuevas debido a un flujo de aire reducido o vía de aire bloqueada, provocada por los accesorios mismos o por pelusas de la alfombra nueva que llenen el contenedor de polvo rápidamente.

Reducir la succión Aumentar la succión1. Apague y desconecte la aspiradora. NO deje caer agua sobre la aspiradora.

2. Para limpiar el exterior o para reducir

la electricidad estática y la obstrucción de polvo, limpie la superficie exterior con un paño limpio y suave que se haya empapado con una solución de detergente líquido suave y agua para luego haberse estrujado. Seque después de limpiar. NOTA: Lave los accesorios en agua tibia jabonosa, enjuague y seque al aire. No limpiar en lavavajillas.

1. Coloque los accesorios en posición

de almacenamiento de ser necesario (consulte la página 8).

2. Reúna el cable y enróllelo con holgura

alrededor de los ganchos superior e inferior del cable. Bloquee el retén de la clavija en el cable de alimentación.

3. Guarde la aspiradora en un área seca

en interior, en el piso con la empuñadura trabada en posición vertical.

Siga siempre todas las precauciones de seguridad al realizar mantenimiento a la aspiradora.

MANTENIMIENTO Y CUIDADO DE LA ASPIRADORA

ADVERTENCIA Riesgo de descarga eléctrica y lesiones personales Desconecte la aspiradora de la toma de corriente antes de repararla o limpiarla. No hacer esto podría provocar descargas eléctricas o lesiones personales provocadas por un encendido súbito de la aspiradora. LIMPIEZA DEL EXTERIOR Y DE LOS ACCESORIOS

ALMACENAMIENTO DE LA ASPIRADORA

PRECAUCIÓN No use accesorios si están mojados. Los accesorios usados en zonas sucias, tales como bajo un refrigerador, no deben usarse en otras superficies sino hasta haberlas lavado. Podrían dejar marcas. ADVERTENCIA Riesgo de descarga eléctrica y lesiones personales Enrollar el cable demasiado firme aplica tensión sobre el mismo y puede provocar daños. Un cable dañado representa un peligro de descarga eléctrica y podría causar lesiones a las personas o daños.1. Presione el botón de liberación del contenedor de polvo para quitarlo de la unidad principal.

3. Coloque el contenedor de polvo sobre

un receptáculo de desechos. Presione el botón de liberación de polvo para abrir la tapa del contenedor de polvo y dejar caer su contenido sobre un receptáculo de desechos.

2. Quite cualquier obstrucción que pueda

haber en el puerto de succión.

4. Agite el contenedor de polvo para soltar

cualquier sedimento que pueda estar colgando en el prefiltro.

5. Reinstale e inserte el contenedor de

polvo en las ranuras de la parte inferior de la unidad principal, luego presione el contenedor de polvo hacia la ranura bloqueada hasta que haga clic y calce en posición. NOTA: Para obtener el máximo rendimiento, vacíe el contenedor de polvo después de cada uso. Jamás use la aspiradora sin el contenedor de polvo y filtros instalados. Botón de liberación del contenedor de polvo Contenedor de polvo

VACIADO DEL CONTENEDOR DE POLVO

ADVERTENCIA Desconecte siempre el cable de alimentación de la toma de corriente antes de realizar cualquier reparación o limpieza en la aspiradora.

Botón de liberación de polvo3. Limpie el prefiltro golpeándolo suavemente sobre un contenedor de basura. Para garantizar la mejor limpieza posible, golpéelo desde varios ángulos.

4. Reinstale el contenedor de polvo

en la unidad principal. Consulte las instrucciones de instalación de la sección VACIADO DEL CONTENEDOR DE POLVO (página 18). El prefiltro se encuentra dentro del contenedor de polvo. Limpie el prefiltro según sea necesario para optimizar la potencia de succión.

1. Saque el contenedor de polvo como

se indica en la sección VACIADO DEL CONTENEDOR DE POLVO (página 18). NOTA: Asegúrese de que el contenedor de polvo esté libre de sedimentos antes de abrirlo.

2. Presione el botón de liberación de la

tapa del contenedor de polvo y ábrala. Prefiltro Se recomienda limpiar los filtros de espuma y fieltro usando agua fría cada tres meses. NOTA: Cuando limpiar los filtros ya no restaure la potencia de succión de la aspiradora, o cuando los filtros se hayan gastado o dañado, cámbielos. Para comprar filtros, llame al 1-877-531- 7321 (Estados Unidos) / 1-844-608-3081 (Canadá). Limpie y reemplace regularmente los filtros para mantener la potencia de succión de la aspiradora a un nivel óptimo.

1. Saque el contenedor de polvo como

se indica en la sección VACIADO DEL CONTENEDOR DE POLVO (página 18).

Botón de liberación de la LIMPIEZA DE FILTROS DE FIELTRO Y ESPUMA

Filtro de espuma Filtro de fieltro5. Reinstale el contenedor de polvo. Consulte VACIADO DEL CONTENEDOR DE POLVO (página 18).

3. Lave usando solo agua fría, NO use

detergentes o jabón. Estruje a mano y deje secar al aire. Deje secar todos los filtros durante 24 horas antes de volver a colocarlos en la aspiradora. NOTA: NO usar sin los filtros de espuma y fieltro instalados. NO lavar en lavavajillas. NO instale los filtros de espuma y de fieltro si están mojados.

4. Reinstale los filtros de espuma y fieltro

en la aspiradora. Cambie la correa cuando sienta un olor a goma quemada provocado por un resbalamiento excesivo.

1. Coloque la aspiradora sobre el piso

con la parte inferior hacia arriba y la boquilla para pisos plana.

2. Use un destornillador Phillips para sacar

los seis tornillos de la placa inferior. ADVERTENCIA Desconecte siempre el cable de alimentación de la toma de corriente antes de realizar mantenimiento a la aspiradora.

6. Use unas tijeras para quitar cualquier

cabello que pueda haber enredado en el cepillo de rodillo. Limpie los sedimentos que la boquilla para pisos pueda tener.

7. Coloque la nueva correa alrededor del

eje del motor y la guía para la correa del cepillo de rodillo.

8. Reinstale el cepillo de rodillo en la

boquilla para pisos colocando las tapas de los extremos en las ranuras. Primero, alinee la tapa del extremo del lado de la correa del cepillo de rodillo con la ranura e insértela en posición. Luego, presione la tapa del extremo del lado opuesto al de la correa con firmeza hacia la ranura como se indica a continuación. Gire el cepillo de rodillo para asegurarse de que la correa está instalada correctamente. NOTA: Asegúrese de que la correa esté en el medio de la guía para la correa como se indica.

4. Quite el cepillo de rodillo levantándolo

PRECAUCIÓN El eje del motor podría estar caliente. Placa inferior Eje del motor Correa Rodillo de cepillo

Ruta de la correa Eje del motor Correa Rodillo de cepillo- 22 - NOTA: Compruebe y asegúrese de que el soporte de la rueda pequeña esté bien fijo junto a la placa inferior y que no pueda levantarse.

10. Reinstale los seis tornillos en la placa

inferior. No apriete los tornillos más de la cuenta.

9. Reinstale la placa inferior alineando las

lengüetas del borde frontal de la placa inferior con las ranuras de la boquilla primero; luego, presione la placa inferior hacia su posición de instalación.

Soporte de la rueda pequeña

Para mantener una limpieza eficiente, el cepillo de rodillo debe mantenerse libre de fibra de alfombras, hebras o pelos. Si el cepillo de rodillo está atascado, desconecte y voltee la aspiradora para revisar que el cepillo de rodillo no tenga acumulaciones de fibras y pelos. Use tijeras para quitar las acumulaciones de objetos enredados en el cepillo. ADVERTENCIA Desenchufe siempre el cable de alimentación de la toma de corriente antes de realizar tareas de mantenimiento en la aspiradora.

ADVERTENCIA Desenchufe siempre el cable de alimentación de la toma de corriente antes de realizar tareas de mantenimiento en la aspiradora. PRECAUCIÓN Para reducir el riesgo de lesiones provocadas por piezas móviles, saque el Pet HandiMate

de la manguera o vara de la aspiradora antes de realizar reparaciones. Corte cualquier resto de alfombra y pelusa enredado en el cepillo de rodillo usando un par de tijeras.- 24 -

COMPROBACIÓN DE OBSTRUCCIONES

EN LA MANGUERA DE CONEXIÓN

1. Revise y quite cualquier obstrucción de

la manguera de conexión.

2. De ser necesario, suelte la manguera

de conexión quitando un tornillo con un destornillador Phillips y luego revise que no haya acumulaciones.

3. Reinstale la manguera de conexión

y fíjela con el tornillo. No apriete el tornillo más de la cuenta.

COMPROBACIÓN DE OBSTRUCCIONES

EN LA MANGUERA FLEXIBLE

En caso de haber un ruido anormal al usar la aspiradora, o si la potencia de succión cae súbitamente, es necesario revisar que la manguera flexible no tenga tapones. Revise frecuentemente la vía de aire para asegurarse de que no tenga obstrucciones.

1. Quite los accesorios del extremo de la

2. Quite los extremos de la manguera

flexible de la unidad principal y la conexión inferior de la manguera presionando los botones de liberación de la manguera.

3. Revise y saque cualquier tapón de la

en la aspiradora. Consulte las

ADVERTENCIA Desconecte la fuente de alimentación antes de quitar obstrucciones. El no seguir estas indicaciones puede provocar lesiones personales o descargas eléctricas. Botón de liberación de la manguera Botón de liberación de la manguera Manguera de conexiónPROBLEMA CAUSA PROBABLE SOLUCIÓN La aspiradora no funciona. Está desenchufada del tomacorriente. Enchufe firmemente. El botón de encendido no se está presionando para encender la aspiradora. Presione el botón de encendido para encender la aspiradora. Toma de corriente defectuosa. Pruebe usando una lámpara o electrodoméstico que funcione correctamente. Asegúrese de que el cable de alimentación esté conectado completamente en una toma de corriente que esté funcionando. El motor está dañado. Llame al 1-877-531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá) para obtener ayuda. Recolección de suciedad ineficiente. La manguera o accesorios no están instalados correctamente. Vacíe el contenedor de polvo (página 18). El contenedor de polvo no está instalado correctamente. Revise y saque cualquier tapón. Siga las instrucciones de la página 24. Contenedor de polvo lleno o tapado. Ajuste el control de succión para aumentar la potencia. Siga las instrucciones de la página 16. Hay un tapón en la manguera flexible o manguera de conexión de la aspiradora. Limpie o reemplace el filtro de espuma o fieltro. Siga las instrucciones de limpieza del filtro de espuma y fieltro que aparecen en la página 19-

El control de succión está en posición abierta. Cambie la manguera. Para comprar piezas, llame al 1-877-531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá). Se debe limpiar o reemplazar el filtro de espuma o fieltro. Llame al 1-877-531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá) para obtener ayuda. La manguera flexible está gastada. Llame al 1-877-531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá) para obtener ayuda.

Revise estas soluciones tipo hágalo usted mismo para resolver problemas de rendimiento menores. Cualquier reparación necesaria que no sean los procedimientos de mantenimiento indicados en esta guía de uso y cuidado se deben realizar mediante un agente de servicio calificado.

RESOLUCIÓN DE PROBLEMAS

ADVERTENCIA Desconecte el suministro eléctrico antes de realizar cualquier trabajo de mantenimiento en la aspiradora. El no seguir estas indicaciones puede provocar lesiones personales o descargas eléctricas.La manguera de conexión está gastada. Call 1-877-531-7321 (US) / 1-844-608-3081 (CA) for assistance. El cepillo de rodillo está gastado. Call 1-877-531-7321 (US) / 1-844-608-3081 (CA) for assistance. Sale polvo de la aspiradora. El contenedor de polvo está instalado incorrectamente. Coloque correctamente el contenedor de polvo y hágalo calzar con firmeza en posición. El filtro de espuma o fieltro está gastado o roto. Inspeccione y reemplace el filtro de espuma o fieltro. Para comprar piezas, llame al 1-877- 531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá). El cepillo de rodillo no gira. El cepillo de rodillo está atascado. Quite la obstrucción. Siga las instrucciones de la página 23. El cepillo de rodillo no está instalado correctamente. Saque el cepillo de rodillo y reinstálelo. Siga las instrucciones de la página 20-22. La correa no está bien colocada. Revise cómo ajustar la correa en la página 21. La correa está gastada o rota. Cambie la correa. Para comprar piezas, llame al 1-877-531-7321 (Estados Unidos) / 1-844- 608-3081 (Canadá). El flujo de aire se restringe al usar accesorios; el sonido cambia. La vía aérea está bloqueada. Revise y quite cualquier obstrucción y despeje la vía aérea. Siga las instrucciones de la página 24. Los accesorios en uso restringen el flujo de aire. Revise que los accesorios no tengan pelusas, pelo de mascotas u otros sedimentos. La aspiradora se apaga sola. La clavija del cable de alimentación se suelta de la toma de corriente al usar la aspiradora. Reinserte la clavija del cable de alimentación en la toma de corriente. Evite tirar del cable de alimentación o arrastrarlo al usar la aspiradora. El motor está dañado. Llame al 1-877-531-7321 (Estados Unidos) / 1-844-608-3081 (Canadá) para obtener ayuda.

RESOLUCIÓN DE PROBLEMAS- 1 -
