Caractéristiques	Détails
Type d'aspirateur	Aspirateur traîneau
Puissance	1200 W
Capacité du réservoir	2,5 litres
Filtration	Filtre HEPA
Poids	5,5 kg
Longueur du cordon	7 mètres
Accessoires inclus	Brosse pour sols durs, brosse pour tapis, suceur plat
Utilisation	Convient pour les surfaces dures et les tapis
Entretien	Vider le réservoir régulièrement, nettoyer le filtre tous les 6 mois
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - BC4040 KENMORE

Comment puis-je résoudre un problème d'aspiration faible avec mon KENMORE BC4040 ?

Vérifiez si le sac à poussière est plein et remplacez-le si nécessaire. Assurez-vous également que le filtre est propre et n'est pas obstrué. Inspectez les tuyaux et les brosses pour détecter toute obstruction.

Que faire si mon aspirateur KENMORE BC4040 ne s'allume pas ?

Vérifiez si l'aspirateur est correctement branché à une prise fonctionnelle. Testez la prise avec un autre appareil pour vous assurer qu'elle fonctionne. Si l'aspirateur a un câble endommagé, il doit être remplacé.

Comment nettoyer le filtre de mon KENMORE BC4040 ?

Retirez le filtre de l'aspirateur selon les instructions du manuel. Lavez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Mon aspirateur KENMORE BC4040 fait un bruit étrange, que dois-je faire ?

Vérifiez si des objets sont coincés dans la brosse ou le tuyau. Inspectez également le moteur et les roulements pour détecter tout signe de dommage. Si le bruit persiste, contactez le service client.

Comment changer le sac à poussière de mon KENMORE BC4040 ?

Ouvrez le compartiment à sac selon les instructions du manuel. Retirez le sac usagé en le tirant doucement et insérez un nouveau sac en veillant à ce qu'il soit bien fixé.

Quel type de sac à poussière dois-je utiliser pour mon KENMORE BC4040 ?

Utilisez uniquement les sacs compatibles recommandés par le fabricant. Consultez le manuel de l'utilisateur ou le site web de KENMORE pour trouver le modèle approprié.

Que faire si la brosse de mon KENMORE BC4040 ne tourne pas ?

Vérifiez si la brosse est obstruée par des cheveux ou des débris et nettoyez-la si nécessaire. Assurez-vous également que le moteur de la brosse fonctionne correctement et qu'il n'y a pas de dommages visibles.

Mon KENMORE BC4040 dégage une odeur étrange, que devrait-je faire ?

Cela peut être dû à un sac à poussière plein ou à un filtre sale. Remplacez le sac et nettoyez le filtre. Si l'odeur persiste, vérifiez le moteur et les composants internes pour d'éventuels dommages.

Comment puis-je obtenir des pièces de rechange pour mon aspirateur KENMORE BC4040 ?

Vous pouvez acheter des pièces de rechange via le site web de KENMORE ou dans des magasins spécialisés en électroménagers. Assurez-vous de choisir des pièces spécifiques au modèle BC4040.

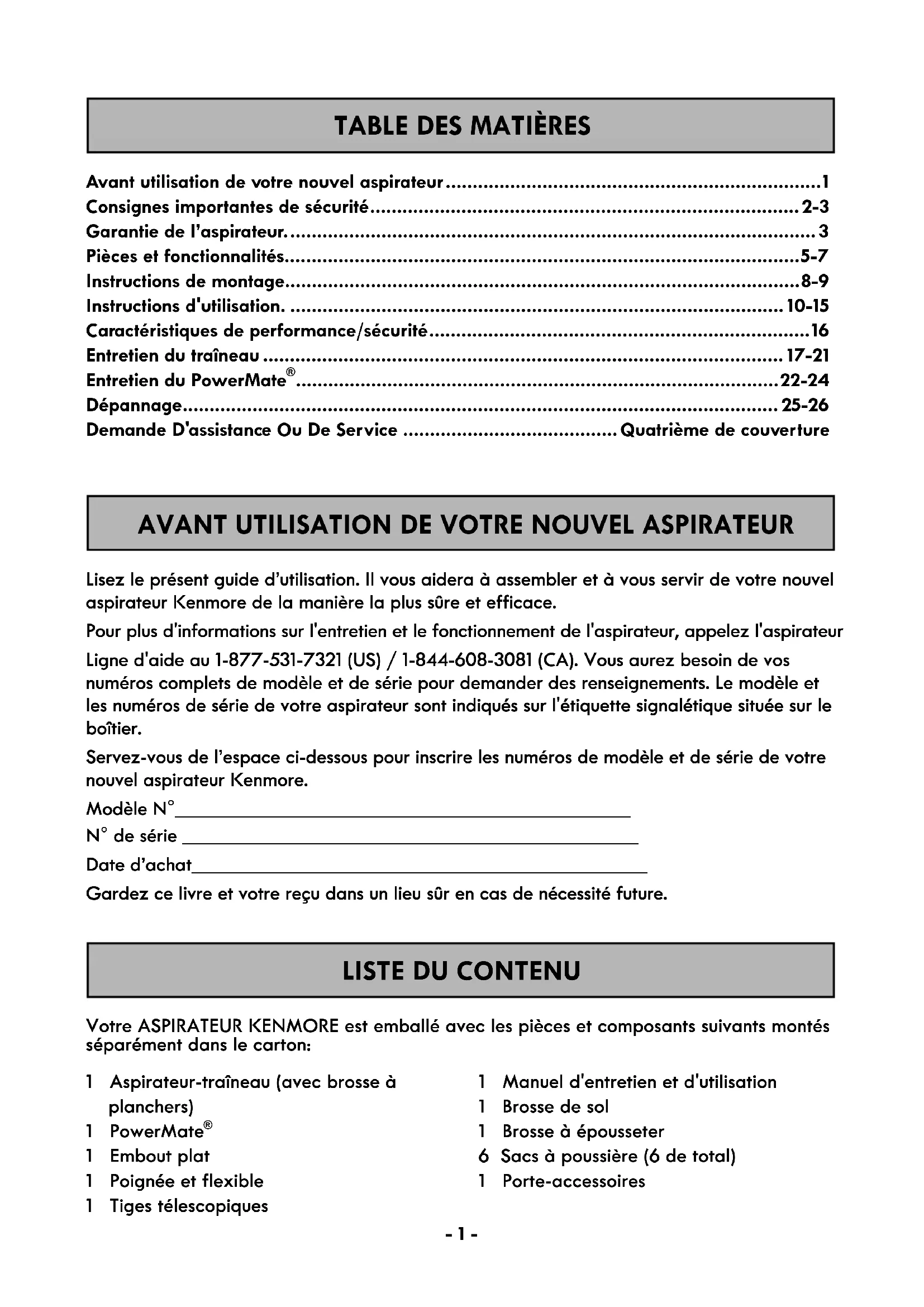

MODE D'EMPLOI BC4040 KENMORE

Votre ASPIRATEUR KENMORE est emballé avec les pièces et composants suivants montés séparément dans le carton: 1 Aspirateur-traîneau (avec brosse à planchers) 1 PowerMate

1 Embout plat 1 Poignée et flexible 1 Tiges télescopiques Lisez le présent guide d’utilisation. Il vous aidera à assembler et à vous servir de votre nouvel aspirateur Kenmore de la manière la plus sûre et efficace. Pour plus d'informations sur l'entretien et le fonctionnement de l'aspirateur, appelez l'aspirateur Ligne d'aide au 1-877-531-7321 (US) / 1-844-608-3081 (CA). Vous aurez besoin de vos numéros complets de modèle et de série pour demander des renseignements. Le modèle et les numéros de série de votre aspirateur sont indiqués sur l'étiquette signalétique située sur le boîtier. Servez-vous de l’espace ci-dessous pour inscrire les numéros de modèle et de série de votre nouvel aspirateur Kenmore. Modèle N°_____________________________________________ N° de série _____________________________________________ Date d’achat_____________________________________________ Gardez ce livre et votre reçu dans un lieu sûr en cas de nécessité future.

AVANT UTILISATION DE VOTRE NOUVEL ASPIRATEUR

1 Manuel d'entretien et d'utilisation 1 Brosse de sol 1 Brosse à épousseter 6 Sacs à poussière (6 de total) 1 Porte-accessoires- 2 -

Votre sécurité est importante pour nous. Pour réduire tous risques d’incendie, d’électrocution, de blessures corporelles ou de dommages matériels lors de l’utilisation de votre aspirateur, suivez les précautions de sécurité de base suivantes:

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Utilisez votre aspirateur uniquement de la manière décrite dans le présent Guide D’Utilisation Et D’Entretien. Utilisez exclusivement les accessoires recommandés par le fabricant.

• Coupez l’alimentation électrique avant de réparer ou de nettoyer la zone de la brosse. Le non-respect de cette consigne peut déclencher un démarrage inattendu de la brosse qui peut entraîner des blessures corporelles causées par des pièces mobiles.

• Ne pas laisser l’aspirateur lorsqu’il est branché. Débranchez celui-ci de la prise de courant lorsque vous ne l’utilisez et avant de procéder à son entretien.

• Pour réduire tous risques d’électrocution: ne pas utiliser le produit à l'extérieur ou sur des surfaces mouillées.

• Ne pas permettre que l’appareil soit utilisé comme un jouet. Soyez très attentif s'il est utilisé par des enfants ou si des enfants se trouvent à proximité.

• Ne pas utiliser avec un cordon ou une fiche endommagé(e). Si l’aspirateur ne fonctionne pas comme il se doit, s’il est tombé, endommagé, laissé à l'extérieur ou jeté dans de l'eau, cessez immédiatement l'utilisation et appelez le 1-877-531-7321 (US) / 1-844-608- 3081 (CA) pour organiser le service de réparation.

• Ne tirez ou ne portez pas l'appareil en utilisant le cordon. N'utilisez pas celui- Lisez l’intégralité des consignes du présent manuel avant de monter ou d’utiliser votre aspirateur. ci comme poignée ou pour fermer une porte et ne l'enroulez pas autour de bords coupants ou d'arêtes vives. Ne pas faire fonctionner l’aspirateur par dessus le cordon. Maintenez le cordon à l’écart de toutes surfaces chaudes.

• Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, saisissez la fiche, pas le cordon.

• Ne pas manipuler la fiche ou l’aspirateur avec les mains mouillées.

• N’introduire aucun objet dans les orifices de l’appareil.

• Ne pas utiliser l’appareil si un orifice est bouché. Faites en sorte que les orifices ne soient pas encombrés de poussières, peluches, cheveux ou de toute autre objet qui pourrait réduire le flux d’air.

• Maintenez vos cheveux, vêtements amples, doigts et toutes parties du corps à l’écart des orifices et des pièces mobiles.

• Coupez toutes les commandes de l’appareil avant de le débrancher. Redoublez de précautions lorsque vous nettoyez des escaliers.

• Ne pas poser le produit sur des chaises, des tables, etc. Maintenez-le sur le plancher.

• Ne pas utiliser l’aspirateur pour aspirer des liquides inflammables ou combustibles (essence, liquide de nettoyage, parfums, etc.) ou l’utiliser dans des endroits où ces substances peuvent être présentes. Les- 3 -

Un bon montage et une utilisation en toute sécurité de votre aspirateur relèvent de votre responsabilité. Votre aspirateur est destiné à un usage domestique. Lisez attentivement le présent manuel d’utilisation et d’entretien pour connaître les consignes de sécurité et d’utilisation importantes qu’il contient. Le présent manuel contient des consignes de sécurité sous des symboles d'avertissement et de mise en garde. vapeurs de ces substances peuvent créer un risque d’incendie ou d’explosion.

• Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, telles que des cigarettes, des allumettes ou des cendres chaudes. Ne pas utiliser l'aspirateur sans un sac à poussière et/ou filtres en place.

• Toujours remplacer le sac à poussière après avoir aspiré les nettoyants ou désodorisants pour tapis, des poudres et de la poussière fine.

• Ces produits obstruent le sac, réduisent le flux d’air et peuvent causer l’éclatement du sac. Le non-remplacement du sac risque d’endommager définitivement l'aspirateur.

• Ne pas utiliser l’aspirateur pour récupérer des objets durs, de petits jouets, des épingles, des trombones, etc. Ceux-ci peuvent endommager l’aspirateur.

• Ne pas utiliser l’aspirateur sans le filtre d’échappement ou la trappe du filtre en place. Le flexible renferme des fils électriques.

• Ne pas l’utiliser lorsqu’il est endommagé, coupé ou percé. Remplacez-le s'il est coupé ou usé.

• Ne pas récupérer des objets tranchants. Toujours mettre hors tension et débrancher l'aspirateur avant de raccorder ou d'enlever le flexible, la tige, le PowerMate

pour animaux de compagnie ou le PowerMate

. Tenez la fiche lors du rembobinage sur la bobine de cordon.

• Ne pas laisser la fiche s’agiter comme un fouet lors du rembobinage.

• Il vous incombe de vous assurer que votre aspirateur n’est utilisé par aucune personne incapable de le faire fonctionner correctement.- 4 -

À compter de la date de vente, ce produit est garanti contre tout défaut de fabrication et de matériaux PENDANT UN AN. MUNI D’UNE PREUVE DE VENTE, tout produit défectueux peut être retourné au revendeur aux fins de remplacement gratuit. La marque Kenmore est utilisée sous licence. Adressez toutes les demandes de service sous garantie à: 1-877-531-7321 (États-Unis) / 1-844-608-3081 (Canada). La présente garantie vous accorde des droits spécifiques légaux, mais vous pouvez également avoir d'autres droits qui varient selon les États. Cleva North America, Inc., Greenville SC 29607- 5 -

PIÈCES ET CARACTÉRISTIQUES

Il est important de connaître les pièces et les caractéristiques de votre aspirateur pour en assurer l'utilisation correcte et en toute sécurité. Examinez-les avant d'utiliser votre aspirateur. Pour les pièces de rechange, appelez le 1-844-202-9924 (US) / 1-844-608-3081 (CA).

Pièce Nº au (US) Nº au (CA) Courroie 53013 - Sac à poussière (paquet de 2) 53291 - Sac à poussière (paquet de 6) 53292 63292 Filtre d'échappement 86880 - Filtre de sécurité du moteur 81002 - Assemblage du rouleau-brosse PowerMate

591005159 - Traîneau- 6 -

ACCESSOIRES Verrou de capot Brosse à planchers Bouton d'enroulement du cordon Orifice du flexible Capot du traîneau (sac à poussière et filtre de sécurité du moteur à l’intérieur) Sac à poussière Sac à poussière Filtre d'échappement (derrière le couvercle du filtre d'échappement

Pivot du flexible Commutateur Commande d'aspiration électronique Poignée Crochet de rangement Bouton de réglage de la longueur de la tige Bouton de réglage de la longueur de la tige Bouton de dégagement de la tige Pivot Pédale de réglage de la hauteur Voyant Lumineux De La Brosse À Rouleau Nettoyant pour les bords (Non illustré) Courroie Indicateur du réglage de la hauteur Protège-meubles Pédale de dégagement rapide de la tige- 8 - Avant de monter l’aspirateur, consultez la LISTE D’EMBALLAGE (page 1). Utilisez cette liste pour vous assurer que vous avez reçu et identifié tous les composants de votre nouvel aspirateur Kenmore.

POIGNÉE Insérez la tige dans la poignée jusqu’à ce que le bouton de verrouillage s’enclenche. AVERTISSEMENT Risque d’électrocution NE PAS brancher le produit sur une prise de courant tant que le montage n'est pas terminé. Le non-respect de cette consigne peut entraîner des risques d’électrocution ou des blessures. POWERMATE

Alignez la tige, puis insérez-la sur PowerMate

jusqu’à ce que celle-ci se verrouille en place. FLEXIBLE Pour installer: Alignez l'ergot de verrouillage du flexible sur l’encoche située dans le capot du traîneau, puis insérez le flexible dans le traîneau jusqu'à ce qu'il s'enclenche. La longueur de la tige est réglable et ne nécessite aucun montage.Pour la régler, appuyez simple -ment sur le bouton de réglage de la tige, puis faites coulisser la tige supérieure jusqu'à la hauteur souhaitée. REMARQUE: Lorsque vous réglez la longueur de la tige, vous pouvez être obligé d'appuyez sur le PowerMate

l'aide de la main ou du pied. Bouton

réglage de la longueur de la tige Pour retirer: Appuyez sur le bouton de dégagement de la tige, puis tirez sur la poignée. Pour ranger: Détachez le flexible de la tige et du traîneau afin d’éviter toute pression sur le flexible pendant le rangement. Rangez le flexible enroulé de manière lâche afin d’éviter toute pression sur le revêtement du flexible. TIGE (TÉLESCOPIQUE) Ergot de verrouillage du flexible Encoche PORTE-ACCESSOIRES Alignez l’attache du porte-accessoires sur l’avant de la tige. Appuyez dessus afin qu’elle s'enclencher sur la tige. Veuillez porter une attention particulière à ces boîtes d'alerte et suivre les instructions données. Les AVERTISSEMENTS vous alertent sur les dangers tels que le feu, les risques d’électrocution, les brûlures et les blessures corporelles. Les MISES EN GARDE vous signalent des dangers tels que des blessures corporelles et/ou des dommages matériels.- 9 - IMPORTANT: Enfoncez fermement le flexible dans le traîneau jusqu’à ce que l'ergot de verrouillage du flexible s’enclenche. L’aspirateur ne fonctionnera pas tant que le flexible n’est pas convenablement raccordé. Pour retirer: Ne pas ouvrir le capot avant de retirer le flexible. Lorsque le capot est fermé, appuyez sur l'ergot de verrouillage du flexible pour dégager et retirer le flexible.

1. Ouvrez le capot du traîneau.

2. Assurez-vous que le sac à poussière

est installé convenablement. Veuillez consulter la section REMPLACEMENT DU SAC (page 16) pour obtenir des instructions.

3. Assurez-vous que le filtre de sécurité

du moteur est installé convenablement. Veuillez consulter la section NETTOYAGE DU FILTRE DE SÉCURITÉ DU MOTEUR (page 17) pour obtenir des instructions.- 10 -

1. Tirez le cordon hors du traîneau jusqu’à

la longueur souhaitée. Le cordon ne rembobine pas tant que le bouton de rembobinage du cordon n’est pas appuyé. REMARQUE: Pour réduire tous risques d’électrocution, cet aspirateur est dotée d’une fiche polarisée; une lame est plus large que l'autre. Il n’y a qu’une façon d’insérer la fiche dans une prise polarisée. Si la fiche ne s’insère pas entièrement dans la prise, inversez la fiche. Si elle ne s'insère toujours pas correctement, contactez un électricien qualifié afin qu’il installe une prise adaptée. Ne modifiez en aucun cas la fiche.

AVERTISSEMENT Risques de blessures corporelles et de dommages matériels

• TOUJOURS éteindre l'aspirateur avant de le débrancher.

• Le cordon s’enroule rapidement en cours de rembobinage. Maintenez les enfants à l’écart et assurez- vous d’avoir du champ lorsque vous rembobinez le cordon afin de prévenir tous risques de blessures corporelles.

• NE PAS utiliser de prises de courant situées au-dessus des comptoirs. Le cordon risque d’endommager des articles dans la zone environnante.

• En cas d’anomalie/de panne, cessez immédiatement d’utiliser le produit, puis débranchez la fiche d'alimentation. ATTENTION Pièces mobiles ! Pour réduire le risque de blessures corporelles, NE PAS toucher l'rouleau brosse lorsque l’aspirateur est sous tension. Le contact avec l'rouleau brosse pendant qu’il tourne peut couper, faire un bleu à ou causer d'autres blessures. Toujours éteindre et débrancher de la prise de courant avant d’effectuer tout entretien ou réparation. Faites preuve de prudence lorsque vous utilisez l’appareil en présence d’enfants.

INSTRUCTIONS D’UTILISATION

AVERTISSEMENT Risques de blessures corporelles et de dommages matériels

• NE PAS passer sur le cordon d'alimentation avec PowerMate

Des blessures corporelles ou un endommagement du produit pourraient en résulter.

• NE PAS tirer la fiche de la prise de courant par le cordon d'alimentation. En cas d’endommagement du cordon ou de la fiche, des blessures corporelles ou des dommages matériels pourraient en résulter.- 11 -

2. Branchez le cordon d'alimentation

polarisé dans une prise de 120 volts située près du plancher. Pour rembobiner: Mettez hors tension l’aspirateur, puis débranchez-le. Tenez la fiche pendant le rembobinage afin d’éviter tous dommages ou blessures par le cordon en mouvement. Appuyez sur le bouton de rembobinage du cordon.

3. Abaissez la tige de la position

verticale en appuyant sur la pédale de DÉGAGEMENT DE LA POIGNÉE.

4. Sélectionnez un réglage de la hauteur

des poils en appuyant sur la pédale de réglage de la hauteur située au dos du PowerMate

. Le réglage de la hauteur des poils s’affiche sur l'indicateur.

Dégagement de la poignée Indicateur du réglage de la hauteur Pédale de réglage de la hauteur

5. Sélectionnez une position

sur le commutateur On/ Off tridimensionnel de la poignée. Positionnez le commutateur sur CARPET d'une pression vers l'avant pour activer l'aspiration à partir du moteur du traîneau et de l'rouleau Brosse PowerMate

. Le bouton indicateur CARPET devient vert, et l'rouleau Brosse PowerMate

commence à tourner. Positionnez le commutateur sur FLOOR d'une pression vers l'avant pour activer l'aspiration du moteur du traîneau uniquement. Le bouton indicateur FLOOR devient vert, et l'rouleau Brosse PowerMate

tourne pas. Faites coulisser le commutateur complètement vers l'arrière pour mettre hors tension l'aspirateur. Les indicateurs CARPET et FLOOR deviennent tous les deux gris.- 12 - utilisez le réglage XLO. Toutefois, vous devrez peut-être augmenter la hauteur pour faciliter certains travaux, telles que les carpettes et certains tapis très épais, et pour empêcher l'aspirateur de s'éteindre. Les réglages suggérés sont les suivants:

– moquettes à longues mèches, tapis très épais, tapis super-doux, ou tapis ultra- moelleux, et carpettes. MED – moquettes à moyens ou longs poils.

– moquettes à poils courts ou moyens. XLO – Le réglage préféré pour de nombreux tapis et aussi pour les planchers nus.

fonctionner en un seul endroit pendant une période prolongée. Le tapis risque d’être endommagé. ATTENTION Risques d’endommagement du produit Faites attention si le PowerMate

et la tige sont laissés en position verticale car ils peuvent se renverser facilement. Des dommages matériels peuvent survenir en cas de renversement.

• Faites coulisser la commande d'aspiration vers HIGH pour augmenter l'aspiration pour le nettoyage des tissus d'ameublement et des tapis.

• Faites coulisser la commande d'aspiration vers LOW POWER pour réduire l'aspiration pour le nettoyage de petits tapis et de tentures légères.

• Maintenez le passage du flux d'air ouvert. Vérifiez à l’occasion la présence d’obstructions au niveau de chaque zone de montage en consultant la section

ÉLIMINATION DES OBSTRUCTIONS

(page 15). Permet d'augmenter l'aspiration pour le nettoyage de tissus d'ameublement, tapis et planchers nus. Permet de réduire l'aspiration pour le nettoyage de tentures et petits tapis légers. Augmenter l'aspiration Réduire l'aspiration

Attention! Veuillez consulter les recommandations de nettoyage de votre fabricant de tapis. Certains tapis plus délicats peuvent nécessiter une aspiration avec l'rouleau brosse PowerMate

éteint afin d’éviter d’endommager les tapis. Pour un nettoyage optimal en profondeur, REMARQUE: Pour protéger les planchers nus, positionnez le commutateur On/Off tridimensionnel sur FLOOR pour désactiver la rotation.- 13 -

SUGGESTION DE MOUVEMENTS

DE BALAYAGE Pour exécuter un nettoyage optimal, le PowerMate

doit être poussé droit devant vous, puis tiré droit vers l'arrière. À la fin de chaque traction, la direction du Power- Mate

doit être modifiée pour s’orienter vers la section suivante à nettoyer. Ce schéma devrait être continué sur le tapis avec des mouvements lents et glissants. REMARQUE: Des coups rapides et saccadés ne permettent pas un nettoyage complet.

CONSEILS EN MATIÈRE D'ASPIRATION

AVERTISSEMENT Risque d’électrocution ou de blessures corporelles Mettez hors tension l’aspirateur, puis débranchez-le de la prise avant de vérifier une présence éventuelle d’obstructions. NETTOYEUR DE BORDS Les nettoyeurs de bords en brosse actifs sont situés des deux côtés du PowerMate

Guidez un côté ou l’autre du PowerMate

le long des panneaux de support ou à côté de meubles afin de permettre d’éliminer la saleté emprisonnée sur les bords des tapis.

La tige inférieure est munie d’un crochet de rangement en forme de U à sa base qui se glisse dans la fente en forme de U située sur le traîneau. Le crochet de rangement permet de ranger les tiges et le PowerMate

avec le traîneau afin de conserver l'espace de rangement. Le traîneau doit être rangé à la verticale pour que cette fonction soit utilisée. Le PowerMate

doit être à plat pour l’accessoire de rangement. Utilisez la pédale de dégagement de la poignée pour le placer dans cette position. La tige se glisse hors de la fente lorsqu’elle est soulevée pour être utilisée et se glisse dans la fente lorsqu’elle est abaissée pour rangement. Crochet de rangement Fente- 14 -

RANGEMENT DES ACCESSOIRES

Cet aspirateur est équipé d’un dispositif de rangement d’accessoires. La brosse à planchers nus se range dans le traîneau, tandis que la brosse à épousseter et le suceur plat se rangent dans le porteaccessoires situé sur le manche. Veuillez consulter le TABLEAU D’UTILISATION DES ACCESSOIRES à la page 13. ACCESSOIRES ACCESSOIRES NE PAS fixer ou retirer la poignée ou les tiges lorsque l'aspirateur est SOUS TENSION. Cela pourrait provoquer des étincelles et endommager les contacts électriques ou les commandes électroniques.

ACCESSOIRES SITUÉS SUR LA

POIGNÉE REMARQUE: Si le PowerMate® est fixé, éteignez l’aspirateur avant de retirer la poignée de la tige.

1. Appuyez sur le bouton de dégagement

de la tige, puis tirez sur la poignée.

verrouillez celle-ci à la verticale.

2. Appuyez sur la pédale de dégagement

de la tige avec le pied, puis tirez la tige vers le haut pour la déloger du PowerMate

Pédale de dégagement de la tige

2. Faites coulisser les accessoires sur

la poignée si nécessaire. Pour utiliser la brosse à planchers nus, alignez le trou central de la brosse à planchers sur la languette située sur le manche, puis appuyez-les ensemble. La brosse à planchers nus s'enclenche en place. Veuillez consulter le TABLEAU

D’UTILISATION DES ACCESSOIRES

ciaprès.- 15 - ACCESSOIRES

1. Toujours nettoyer les accessoires avant toute utilisation sur des tissus.

2. Le commutateur On/Off bidirectionnel doit être positionné sur FLOOR.

3. Faites coulisser les accessoires sur la

tige si nécessaire. Pour utiliser la brosse à planchers nus, alignez le trou latéral situé sur la brosse à planchers sur la languette située sur le tube et poussez- les ensemble. La brosse à planchers nus s'enclenche en place. Veuillez consulter le TABLEAU D’UTILISATION DES ACCESSOIRES ci-après.

flux d'air Normal, le voyant CHECK BAG (Vérification de l'état du sac) est vert. Le voyant vire au rouge sombre en cas d'obstruction du flux d'air. Si ce phénomène se produit, vérifiez l'état du sac à poussière jetable, le filtre de sécurité du moteur ainsi que d'autres emplacements d'obstructions possibles, ainsi qu'illustré dans la section

ÉLIMINATIONS DES OBSTRUCTIONS

(page 15). Pour corriger ce problème: Voir "Activer le voyant de vérification de l'état du sac" sous la rubrique DÉPANNAGE (page 23). REMARQUE: Le voyant s'allume lorsque vous utilisez certains accessoires permettant de réduire le flux d'air à travers ceux-ci.

DISPOSITIF DE PROTECTION

THERMIQUE Cet aspirateur dispose d’un dispositif de protection thermique qui se déclenche automatiquement pour protéger l’aspirateur contre la surchauffe. En cas e congestion empêchant l’écoulement normal d’air vers le moteur, le dispositif de protection thermique éteint automatiquement le moteur. Cela permet au moteur de refroidir afin d’éviter d’endommager éventuellement l'aspirateur. Pour corriger ce problème: Éteignez et débranchez l’aspirateur pour permettre à l’aspirateur de se refroidir et au dispositif de protection thermique de se réinitialiser. Vérifiez la présence de congestions, puis retirez celles-ci, si nécessaire. Vérifiez également et nettoyez ou remplacez tout

Lorsque l'aspirateur fonctionne avec le PROTECTION ANTI-SURCHARGE Le PowerMate

est doté d’une protection intégrée contre l’endommagement du moteur de la courroie en cas de bourrage de l'rouleau Brosse. Si la brosse à rouleau ralentit ou s'arrête, le dispositif de protection contre les surcharges de la brosse à rouleau coupe le moteur de celle-ci et le témoin de la brosse à rouleau s’allume en rouge. Le moteur d'aspiration de l'aspirateur continue de tourner. Pour résoudre ce problème: Mettez hors tension l'aspirateur, puis débranchezle. Retirez-en toutes les obstructions éventuelles, puis remettez sous tension l'aspirateur. REMARQUE: Une fois que le moteur de la brosse à rouleau s'arrête, éliminez le bourrage de la brosse à rouleau, puis redémarrez l'aspirateur. Si le problème persiste, contactez le service d'assistance téléphonique pour obtenir de l'aide. AVERTISSEMENT Risques de blessures corporelles Pour éviter tout démarrage accidentel de l'rouleau Brosse, toujours éteindre et débrancher l'aspirateur avant de nettoyer la zone de l'rouleau Brosse. Le non-respect de cette consigne peut entrainer des blessures corporelles. Voyant Lumineux De La Brosse À RouleauCARACTÉRISTIQUES DE PERFORMANCE/SÉCURITÉ

filtre obstrué. Patientez environ cinquante (50) minutes, puis branchez l ‘aspirateur et remettez-le en marche pour voir si le dispositif de protection du moteur a été réinitialisé. Si le problème persiste, cessez immédiatement l'utilisation et appelez le 1-877-531-7321 (US)/ 1-844-608- 3081 (CA) pour organiser le service de réparation.

ENTRETIEN DU TRAÎNEAU

L'aspirateur crée une aspiration qui récupère la saleté. Le déplacement rapide de l’air transporte la saleté vers le sac à poussière à travers les passages du flux d’air. Le sac à poussière laisse passer l’air, tout en piégeant la saleté. Pour obtenir des résultats de nettoyage optimaux, garder le passage du flux

ÉLIMINATION DES CONGESTIONS

d'air ouvert. Contrôlez l’état des zones étoilées ( ) de temps à autre afin de détecter toutes congestions. Mettez hors tension l’aspirateur, puis débranchez-le de la prise avant de procéder au contrôle. POUR VÉRIFIER LA PRÉSENCE DE CONGESTIONS

• Contrôlez le sac à poussière, puis remplacez-le s’il est plein. Veuillez consulter la section REMPLACEMENT DU SAC À POUSSIÈRE (page 16).

• Contrôlez le filtre de sécurité du moteur ainsi que le filtre d’échappement, puis nettoyez ou remplacez-les s’ils sont sales. Voir les sections NETTOYAGE DU FILTRE DE SÉCURITÉ DU MOTEUR (page 17) et REMPLACEMENT DU FILTRE D’ÉCHAPPEMENT (page 18).

• Vérifiez l’état du PowerMate

afin de détecter des saletés ou débris éventuels dans la zone de passage de la courroie et dans la zone de l'rouleau Brosse. Retirez avec précaution tous fils ou débris coincés sur l'rouleau brosse ou les butées de gaine. Voir la section

NETTOYAGE DE L'ROULEAU BROSSE

(page 20). Si l’aspirateur présente toujours une mauvaise aspiration, procédez comme suit:

1. Raccordez le flexible au traîneau,

puis mettez l’aspirateur sous tension. Contrôlez l’extrémité du flexible pour détecter toute aspiration. Si l’aspiration- 18 -

1. Mettez hors tension l’aspirateur, puis

débranchez-le. NE PAS laisser de l’eau s'égoutter sur l’aspirateur.

2. Pour nettoyer l’extérieur ou pour réduire

l’électricité statique et l’accumulation de poussière, essuyez la surface extérieure à l’aide d’un chiffon propre et doux qui a été plongé dans une solution de détergent liquide doux et d’eau, puis essoré. Bien essuyer après nettoyage. NETTOYAGE DE L’EXTÉRIEUR ET DES ACCESSOIRES ATTENTION Ne pas utiliser les accessoires s’ils sont mouillés. Les accessoires utilisés dans des endroits sales, comme sous un réfrigérateur, ne doivent pas être utilisés sur d’autres surfaces jusqu’à ce qu’ils soient lavés. Ceux-ci risquent de laisser des marques. Déverrouillage Du Capot

REMPLACEMENT DU SAC À POUSSIÈRE

Pour de meilleurs résultats de nettoyage, le sac à poussière doit être changé souvent. L'indicateur CHECK BAG devient rouge lorsque le sac doit être changé ou que le flux d'air est bloqué. REMARQUE: Veuillez consulter la section PIÈCES DE RECHANGE pour connaître le numéro de la pièce ainsi que les informations d’achat (page 5).

tension l’aspirateur, puis débranchez-le.

flexible du traîneau.

4. Tirez sur le sac hors du support du sac.

Remarque: Le support du sac bascule vers l’avant après retrait du sac. Cela empêche le capot de se refermer jusqu’à installation d’un sac neuf. Support Du Sac

ÉLIMINATION DES CONGESTIONS

est bonne au niveau de la poignée du flexible, le flexible n’est pas bouché. Si l’aspiration est mauvaise, éliminez toutes saletés et tous débris piégés dans le flexible et la poignée.

2. Raccordez la poignée du flexible à la

tige. Contrôlez l’extrémité de la tige pour détecter toute aspiration. Si l’aspiration est bonne à l’extrémité de la tige, la tige n’est pas bouchée. Si l’aspiration est mauvaise, éliminez toutes saletés et tous débris piégés dans la tige.

3. Vérifiez l’état du pivot du PowerMate

Éliminez-en toutes saletés et tous débris.

3. Appuyez sur le bouton de déverrouillage

du capot, puis soulevez le capot du traîneau.- 19 -

REMPLACEMENT DU SAC À POUSSIÈRE

NE PAS plier ou plisser le milieu du carton lorsque vous installez le sac dans les fentes du support du sac.

6. Faites pivoter le support de sac vers

le bas et installez le sac dans les fentes conformément à l’illustration, en poussant vers le bas jusqu’à ce que la languette de carton se verrouille en position et que les trous s'alignent. Filtre De Sécurité Du Moteur Support Du Sac ATTENTION

NE JAMAIS RÉUTILISER UN SAC À

POUSSIÈRE. Les matériaux très fins, tels que désodorisant de tapis, poudre de visage, poussière fine, plâtre, suie, peluche de tapis neuf, etc. peuvent obstruer le sac et le faire éclater avant qu’il ne soit plein, ce qui peut endommager le moteur de l'aspirateur. Remplacez le sac plus fréquemment lorsque vous aspirez de ces matériaux.

5. Vérifiez l’état du filtre de sécurité du

moteur, puis nettoyez ou remplacez-le si nécessaire. Veuillez consulter la section

7. Relogez fermement le sac dans la cavité

du sac afin qu’aucune partie du sac ne soit pincée par le capot.

8. Fermez et verrouillez le capot.

9. Insérez le flexible dans le traîneau

jusqu'à ce qu'il s'enclenche.

10. Branchez le cordon à la prise de

1. Retirez le sac comme indiqué dans la

section REMPLACEMENT DU SAC À POUSSIÈRE (page 16).

2. Soulevez le support en caoutchouc et

retirez le filtre de sécurité du moteur comme illustré.

3. Lavez le filtre dans de l’eau tiède

savonneuse, rincez et séchez. Ne pas nettoyer au lave-vaisselle ni l’installer pendant qu’il est encore humide.

4. Faites glisser le filtre en place sous les

nervures dans la cavité du sac.

5. Remplacez le sac comme indiqué dans

Vérifiez l’état du filtre de sécurité du moteur de temps à autre et le nettoyez-le lorsqu'il est sale. REMARQUE: Consultez la section PIÈCES DE RECHANGE pour connaître le numéro de pièce et les détails d'achat (page 5). AVERTISSEMENT Risque d’électrocution Éteignez et débranchez l’aspirateur de la prise de courant. Ne pas utiliser l’aspirateur sans le filtre de sécurité du moteur en place. Assurez-vous que le filtre est sec et correctement installé afin d’éviter une défaillance du moteur et/ou tout risque d’électrocution.

FILTRE DE SÉCURITÉ DU MOTEUR

Support En Caoutchouc- 21 - FILTRE D’ÉCHAPPEMENT: SUPPORT HEPA La cartouche du filtre d'échappement doit être remplacée lorsqu'elle est sale. Remplacez le filtre lorsque la surface entière est recouverte uniformément. IMPOSSIBLE de laver le filtre, car il risque de perdre sa capacité à piéger de la poussière. REMARQUE: Veuillez consulter la section PIÈCES DE RECHANGE pour connaître le numéro de la pièce ainsi que les informations d’achat (page 5).

1. Poussez le loquet vers le haut pour libérer

le couvercle du filtre d’échappement de la fente dans le traîneau.

2. Tirez le couvercle du filtre vers le bas

et vers l’extérieur pour le retirer de la trappe du filtre dans le traîneau.

3. Retirer la cartouche du filtre

d'échappement du couvercle du filtre. Filtre D'échappement AVERTISSEMENT Risque d’incendie et/ou d’électrocution Ne pas utiliser avec un filtre d'échappement bouché ou sans le filtre d'échappement installé. Ne pas utiliser sans le couvercle du filtre installé.

4. Insérez la nouvelle cartouche du filtre

d’échappement dans le couvercle du filtre avec le joint en caoutchouc orienté vers le haut.

5. Pour remettre en place le couvercle du

filtre d’échappement, insérez les deux ergots du couvercle dans les fentes situées dans la partie supérieure de la trappe du filtre.

6. Faites tourner le couvercle du filtre vers

le bas jusqu'à ce qu'il s'enclenche.

REMPLACEMENT DU FILTRE D’ÉCHAPPEMENT

Couvercle Du Filtre D'échappement Loquet Ergots- 22 - Respectez toujours toutes les consignes de sécurité lors de l’entretien du PowerMate

AVERTISSEMENT Risque d’électrocution ou de blessures corporelles Toujours éteindre et débrancher l’aspirateur avant de procéder à son entretien. Le non- respect de cette consigne pourrait entraîner un risque d’électrocution ou des blessures corporelles causées par le démarrage subit de l'aspirateur.

POUR RETIRER LA COURROIE

1. Appuyez sur la pédale de dégagement

de la poignée, puis abaissez le pivot. Renversez le PowerMate

, puis retirez les quatre (4) vis qui fixent le socle au couvercle du PowerMate

2. Mettez le côté droit du PowerMate® à

la verticale. Desserrez les loquets arrière et latéraux. (Un tournevis à lame plate peut être nécessaire.)

3. Saisissez le couvercle par l’arrière, puis

tirez-le vers le haut pour le retirer du socle.

4. Soulevez l'rouleau brosse, retirez la

5. Vérifiez et nettoyez les zones de la

butée de gaine. Voir l’image de la page 20 pour un montage complet de l'rouleau Brosse. REMPLACEMENT DE LA COURROIE ET NETTOYAGE DE L'ROULEAU BROSSE

Loquet Arrière Loquet Arrière Pivot Loquet latéral (non illustré) Pédale De Dégagement De La Poignée Loquet Latéral Agitador- 23 - POUR NETTOYER L'ROULEAU BROSSE: REMARQUE: In order to keep cleaning efficiency Afin de maintenir une efficacité de nettoyage élevée et d’éviter d’endommager votre aspirateur, l'rouleau brosse doit être nettoyé à chaque remplacement de la courroie. l'rouleau Brosse doit également être nettoyé selon le calendrier suivant: Utilisation De L’aspirateur INTENSIF

MOYEN - Tous Les Mois LÉGER - Tous Les 2 Mois IMPORTANT Éteignez et débranchez l’aspirateur de la prise de courant. Vérifiez et retirez toute accumulation de poils, ficelles et peluches dans les zones de l'rouleau brosse PowerMate

et de la butée de gaine. Enlevez toute saleté ou tous débris de la zone du passage de la courroie ou dans la zone de l’unité de brosses. Enlevez soigneusement toute ficelle enroulée sur l'rouleau brosse et les butées de gaine.

POUR REMPLACER LA COURROIE

1. Installez une courroie neuve sur le moteur,

puis sur le passage de la courroie. REMARQUE: Consultez la section PIÈCES DE RECHANGE pour connaître le numéro de pièce et les détails d'achat (page 5).

2. Remettre l'rouleau brosse dans le

3. Alignez l’avant du couvercle sur le socle.

Reposez le couvercle sur le bord avant du socle comme illustré.

4. Faire tourner le couvercle pour le

remettre en place. Appuyez fermement sur le couvercle jusqu'à ce que les loquets latéraux et arrière s'enclenchent. REMARQUE: Assurez-vous qu’il n’y a pas d’espace entre le couvercle et le socle.

5. Renversez le PowerMate®, puis

remplacez les quatre (4) vis qui fixent le couvercle sur le socle. (utilisé quotidiennement) (utilisé 2 à 3 fois/ semaine) (utilisé 1 fois/semaine) Toutes Les Semaines Nettoyage De L'rouleau Brosse Cover Base REMPLACEMENT DE LA COURROIE ET NETTOYAGE DE L'ROULEAU BROSSE Butée De Gaine Courroie L'rouleau Brosse Arbre Du Moteur Passage De La Courroie Butée De GaineButée De GainePassage De La CourroieUnité De Brosses

MONTAGE DE L'ROULEAU BROSSE- 24 -

BROSSES Lorsque les brosses sont usées jusqu'au niveau des barres de support du socle, remplacez l'rouleau Brosse. AVERTISSEMENT Risque d’électrocution ou de blessures corporelles Toujours éteindre et débrancher l’aspirateur avant de procéder à son entretien. Le nonrespect de cette consigne pourrait entraîner un risque d’électrocution ou des blessures corporelles causées par le démarrage subit de l'aspirateur. ENTRETIEN OU RÉPARATION DE L'ROULEAU BROSSE Brosses Neuves Brosses Usagées

1. Retirez le couvercle du PowerMate

la courroie et l'rouleau Brosse. Reportez-vous à la section « Pour retirer la courroie » dans la rubrique

2. Installez un nouvel l'rouleau Brosse.

3. Réinstallez la courroie et le couvercle

. Reportez-vous à la section « Pour remplacer la courroie » dans la rubrique REMPLACEMENT

DE LA COURROIE ET NETTOYAGE DE

L'ROULEAU BROSSE (page 20). REMARQUE: Veuillez consulter la section PIÈCES DE RECHANGE pour connaître le numéro de la pièce ainsi que les informations d’achat (page 5). Barre De Support Du Socle- 25 -

PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE

L’aspirateur De Démarre Pas. Débranché de la prise de courant. Branchez fermement, puis appuyez sur le commutateur ON/OFF. Le disjoncteur a pas sauté ou un fusible a brûlé au niveau du panneau de service de la maison. Réenclenchez le disjoncteur ou remplacez le fusible. Mauvais branchements électriques. Raccordez les extrémités du flexible. Mauvaise Récupération Des Saletés. Sac à poussière plein ou bouché. Remplacez le sac. Passages du flux d’air bouchés. Débouchez les passages du flux d’air. Filtres sales. Nettoyez/remplacez les filtres. Mauvais réglage de la hauteur des poils. Ajustez le réglage. Mauvaise position de la commande d’aspiration sélectionnée. Réglez la commande d’aspiration. Flexible percé. Remplacez le flexible. l'rouleau brosse PowerMate

usé. Remplacez l'rouleau Brosse. l'rouleau brosse PowerMate

usé. Reportez-vous à la section

(page 19). l'rouleau brosse ou butées de gaine sales. Capot du traîneau ouvert. Fermez et verrouillez le capot. Déclenchement de la protection anti-surcharge dans le PowerMate

. Voir PROTECTION ANTI-SURCHARGE (page 14). Retirez tous objets éventuellement piégés ou coincés, puis réenclenchez. Si l’aspirateur démarre puis s’arrête à nouveau, nettoyez l'rouleau brosse et les butée de gaine, puis réenclenchez. Consultez ce tableau pour trouver des solutions de bricolage pour des problèmes mineurs de performances. Tous travaux d’entretien ou de réparation nécessaires, autre que l'entretien décrit dans le présent Guide D'Utilisation Et D'Entretien, doit être effectué par un agent du service de réparation qui en possède les qualifications. DÉPANNAGE AVERTISSEMENT Toujours éteindre et débrancher l’aspirateur avant de procéder à son entretien. Le non- respect de cette disposition vous expose à des risques d’électrocution ou à des blessures corporelles.- 26 - L’aspirateur Démarre Mais S’éteint. L’aspirateur Démarre Mais S’éteint. Contrôlez les branchements, raccordez les extrémités du flexible. Déclenchement de la protection anti-surcharge dans le PowerMate

. Voir PROTECTION ANTISURCHARGE (page 14). Retirez tous objets éventuellement piégés ou coincés, puis réenclenchez. Si l’aspirateur démarre puis s’arrête à nouveau, nettoyez l'rouleau brosse et les butée de gaine, puis réenclenchez. Déclenchement du dispositif de protection thermique dans le traîneau. Voir DISPOSITIF DE PROTECTION THERMIQUE (page 14). Le PowerMate

Ne Fonctionne Pas Lorsqu’il Est Fixé. Raccordements du PowerMate

débranchés. Branchez fermement. Courroie usée ou coupée. et 3. Reportez-vous à la section

(page 19). l'rouleau brosse ou butées de gaine sales. Déclenchement de la protection anti-surcharge dans le PowerMate

. Voir PROTECTION ANTI-SURCHARGE (page 14). Retirez tous objets éventuellement piégés ou coincés, puis réenclenchez. Si l’aspirateur démarre puis s’arrête à nouveau, nettoyez l'rouleau brosse et les butée de gaine, puis réenclenchez. Commutateur de la poignée positionné sur FLOOR. Positionnez le commutateur sur CARPET pour activer le PowerMate

Le Voyant CHECK BAG S'allume. Sac à poussière plein ou bouché. Remplacez le sac. Filtres sales. Nettoyez/remplacez les filtres. Passage du flux d'air bouché. Éliminez toute obstruction du passage du flux d'air. Certain outils d'accessoires. Il s’agit d’un phénomène normal. Le voyant passe au vert lorsque l'outil est retiré. L’aspirateur ramasse les tapis amovibles -ou- le PowerMate

pousse trop fort. Mauvais réglage de la hauteur des poils. Ajustez le réglage. Aspiration trop forte. Réduisez l’aspiration en tournant la commande d’aspiration située à la base de la poignée pour ouvrir l’orifice de flux d’air. Le cordon ne rembobine pas. Cordon d’alimentation sale. Ajustez le réglage. Cordon coincé. Nettoyez le cordon d’alimentation. La aspiradora deja marcas en la alfombra. Mauvais mouvement d’aspiration. Voir CONSEILS EN MATIÈRE D’ASPIRATION (page 11). DÉPANNAGE®
