Tipo de producto	Cortacésped inalámbrico
Marca	Makita
Modelo	XBU02PT
Alimentación	Batería de ion de litio 18 V (compatible Makita)
Cargador incluido	DC18RD: entrada 120 V ~ 50-60 Hz, salida 7,2-18 V / 5 V USB
Tipos de baterías compatibles	Ion de litio: BL1415, BL1815, BL1430, BL1830, BL1820, BL1840, BL1850; Ni-MH: BH9020, BH1220, BH1420, BH9033, BH1233, BH1433
Peso del cargador	1,9 kg
Funciones de carga	Carga rápida, enfriamiento activo, carga de restauración, melodía de fin personalizable
Indicadores luminosos	Luz verde (carga normal), rojo (cargando), parpadeo rojo (temperatura anormal), amarillo (advertencia de enfriamiento o restauración)
Puerto USB	Salida 5 V / 1,5 A, para carga de dispositivos USB
Seguridad	Protección contra cortocircuitos, sobrecalentamiento y prohibición de carga de baterías no recargables
Temperatura de carga recomendada	10 °C a 40 °C
Mantenimiento del cargador	Limpiar regularmente las rejillas de ventilación; evitar la humedad
Reparabilidad	Llevar a un centro de servicio autorizado Makita
Ancho de corte (estimado)	46 cm
Altura de corte (estimada)	Ajustable de 20 a 75 mm
Capacidad del colector de hierba (estimada)	50 L
Peso del cortacésped (estimado)	22 kg
Nivel sonoro (estimado)	85 dB(A)

Preguntas frecuentes - XBU02PT MAKITA

¿Cómo cargar la batería de mi cortacésped Makita XBU02PT?

Conecte el cargador DC18RD a una toma de 120 V. Inserte la batería hasta el tope. Se enciende la luz roja y suena una melodía. La carga finaliza cuando la luz se vuelve verde y suena una melodía o un pitido largo.

¿Qué significa el parpadeo rojo del cargador?

Un parpadeo rojo indica que la batería está demasiado caliente (enfriamiento en curso) o demasiado fría. La carga comienza automáticamente cuando la temperatura es correcta.

¿Puedo usar baterías de otras marcas con el cargador?

No, el cargador está diseñado solo para baterías recargables Makita. El uso de otras baterías puede causar lesiones o explosiones.

¿Cómo personalizar la melodía de fin de carga?

Inserte la batería en el puerto de carga. Suena la melodía actual. Retire y vuelva a insertar la batería en 5 segundos para pasar a la siguiente melodía. Repita hasta obtener la deseada. Deje la batería para iniciar la carga.

¿Puedo cargar un teléfono con el puerto USB del cargador?

Sí, abra la tapa del puerto USB, conecte su dispositivo con un cable USB y luego enchufe el cargador. El puerto proporciona 5 V / 1,5 A. Guarde sus datos antes de usarlo.

¿Qué es la carga de restauración?

Es un ciclo automático que optimiza la vida útil de la batería detectando su estado (caliente, fría, ya llena o excesivamente descargada). La luz amarilla se enciende durante esta fase. El tiempo de carga puede ser más largo.

¿Qué hacer si la luz amarilla parpadea?

Esto indica un problema de enfriamiento (ventilador bloqueado o polvo). Verifique las rejillas del cargador y límpielas. La batería aún puede cargarse pero más lentamente. Si el problema persiste, contacte a un servicio autorizado.

El cargador no enciende, ¿qué hago?

Verifique que la batería esté bien insertada y que la temperatura ambiente esté entre 10 °C y 40 °C. Si la luz parpadea alternativamente verde y rojo, los terminales pueden estar sucios o la batería gastada/dañada. Limpie los contactos o reemplace la batería.

¿Puedo dejar la batería cargando toda la noche?

El cargador se detiene automáticamente cuando la carga finaliza. No hay riesgo de sobrecarga, pero se recomienda desconectar el cargador después de su uso para ahorrar energía.

¿Cómo mantener el cargador?

Desconéctelo antes de cualquier limpieza. Limpie regularmente las ranuras de ventilación con una aspiradora para evitar la acumulación de polvo. No lo exponga a la lluvia, nieve o humedad.

MANUAL DE USUARIO XBU02PT MAKITA

Multi-Cargador Rápido de Dos Puertos

A continuación se muestran los símbolos utilizados con el cargador y la batería. Asegúrese de que entiende su significado antes de usarla.

• Ready to charge
• Prêt à recharger
• Preparación para la carga

• Charging
• En charge
• Cargando

• Charging complete
• Recharge terminée
• Completada la carga

• Delay charge (Battery cooling or too cold battery)
• Charge différée (Batterie en cours de refroidissement ou batterie trop froide)
• Retraso de la carga (La batería se está enfriando o está muy fría)

• El fabricante se reserva el derecho a cambiar las especificaciones sin aviso.
• Nota: Las especificaciones podrán cambiar de un país a otro.
• Peso de acuerdo con el procedimiento EPTA 01/2003.

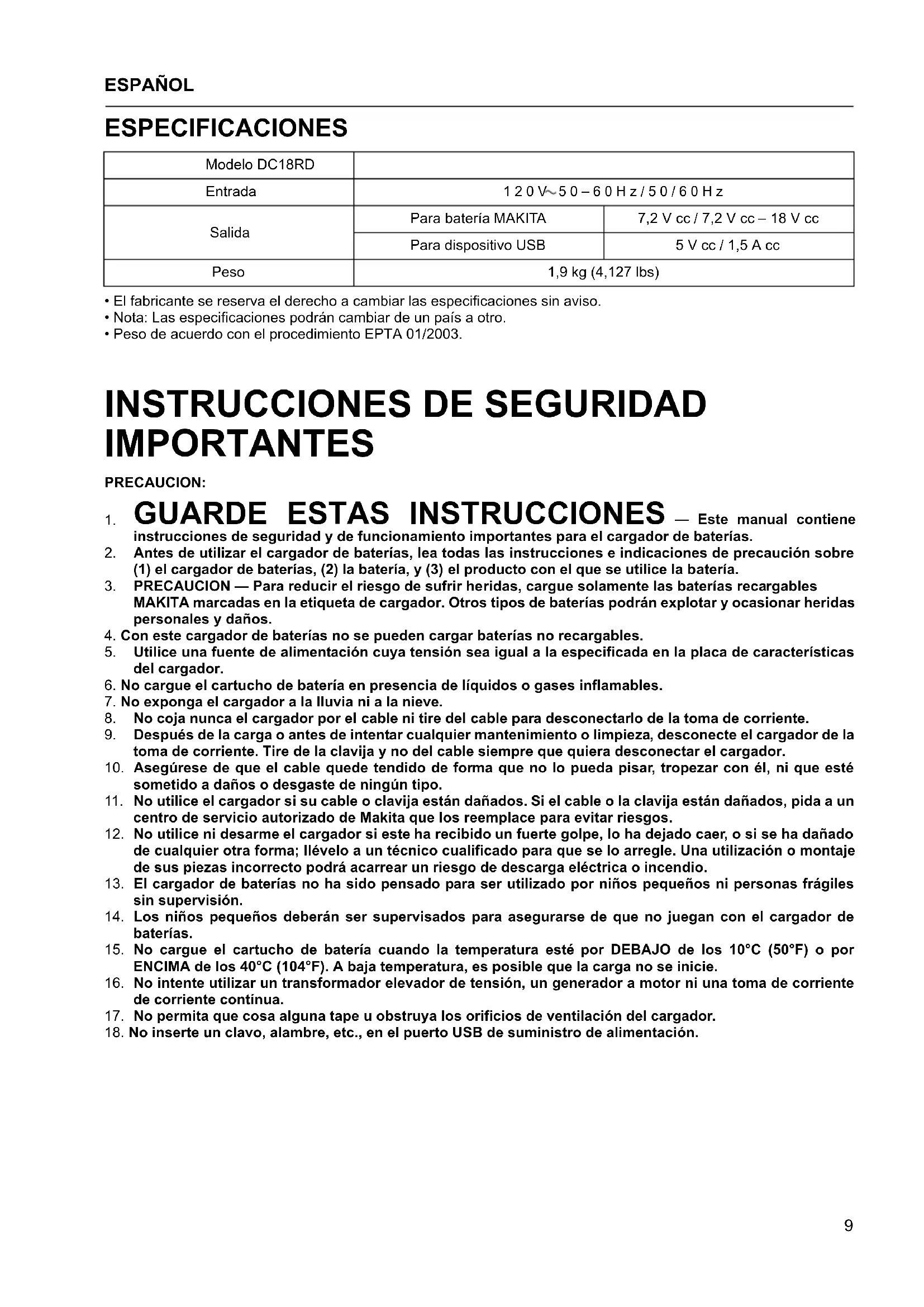

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PRECAUCION:

1. GUARDE ESTAS INSTRUCCIONES — Este manual contiene instrucciones de seguridad y de funcionamiento importantes para el cargador de baterías.
2. Antes de utilizar el cargador de baterías, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utilice la batería.
3. PRECAUCION — Para reducir el riesgo de sufrir heridas, cargue solamente las baterías recargables MAKITA marcadas en la etiqueta de cargador. Otros tipos de baterías podrán explotar y ocasionar heridas personales y daños.
4. Con este cargador de baterías no se pueden cargar baterías no recargables.
5. Utilice una fuente de alimentación cuya tensión sea igual a la especificada en la placa de características del cargador.
6. No cargue el cartucho de batería en presencia de líquidos o gases inflamables.
7. No exponga el cargador a la lluvia ni a la nieve.
8. No coja nunca el cargador por el cable ni tire del cable para desconectarlo de la toma de corriente.
9. Después de la carga o antes de intentar cualquier mantenimiento o limpieza, desconecte el cargador de la toma de corriente. Tire de la clavija y no del cable siempre que quiera desconectar el cargador.
10. Asegúrese de que el cable quede tendido de forma que no lo pueda pisar, tropezar con él, ni que esté sometido a daños o desgaste de ningún tipo.
11. No utilice el cargador si su cable o clavija están dañados. Si el cable o la clavija están dañados, pida a un centro de servicio autorizado de Makita que los reemplace para evitar riesgos.
12. No utilice ni desarme el cargador si este ha recibido un fuerte golpe, lo ha dejado caer, o si se ha dañado de cualquier otra forma; llévelo a un técnico cualificado para que se lo arregle. Una utilización o montaje de sus piezas incorrecto podrá acarrear un riesgo de descarga eléctrica o incendio.
13. El cargador de baterías no ha sido pensado para ser utilizado por niños pequeños ni personas frágiles sin supervisión.
14. Los niños pequeños deberán ser supervisados para asegurarse de que no juegan con el cargador de baterías.
15. No cargue el cartucho de batería cuando la temperatura esté por DEBAJO de los 10°C (50°F) o por ENCIMA de los 40°C (104°F). A baja temperatura, es posible que la carga no se inicie.
16. No intente utilizar un transformador elevador de tensión, un generador a motor ni una toma de corriente de corriente contínua.
17. No permita que cosa alguna tape u obstruya los orificios de ventilación del cargador.
18. No inserte un clavo, alambre, etc., en el puerto USB de suministro de alimentación.

Carga de baterías MAKITA

Este cargador puede cargar dos baterías al mismo tiempo.

1. Enchufe el cargador en una toma de corriente de la tensión de CA apropiada. La luz de carga parpadeará en color verde repetidamente.
2. Inserte el cartucho de batería en el cargador hasta que haga tope ajustándose a la guía del cargador. La tapa del terminal del cargador se abre al insertar el cartucho de batería y se cierra al sacarlo.
3. Cuando se inserte el cartucho de batería, se encenderá la luz de carga roja y comenzará la carga con un sonido de melodía breve programado emitido como aseguramiento del sonido que se emitirá para notificar la terminación de la carga.
4. Con la terminación de la carga, la luz de carga cambiará de rojo a verde una vez y se emitirá el sonido de melodía o sonido de zumbador (un pitido largo) para notificar la terminación de la carga.
5. El tiempo de carga varía en función de la temperatura (10°C (50°F) – 40°C (104°F)) a la que se carga el cartucho de batería y las condiciones del cartucho de batería, tal como si es un cartucho de batería nuevo o no ha sido utilizado durante un periodo de tiempo largo.
6. Después de cargar, extraiga el cartucho de batería del cargador y desconecte el cargador.

Cambio del sonido de melodía de carga terminada

1. Inserte el cartucho de batería en el puerto de carga cuyo sonido de melodía de carga terminada quiere cambiar. Sonará brevemente el último sonido de melodía de carga terminada programado.
2. El sonido de melodía puede cambiarse extrayendo y reinsertando antes de cinco segundos el cartucho de batería.
3. Cada vez que se extraiga y reinserte antes de otros cinco segundos, el sonido de melodía cambiará en orden.
4. Cuando se emita el sonido de melodía deseado, deje el cartucho de batería insertado y comenzará la carga. Cuando se seleccione el modo "pitido corto", no se emitirán señales de carga terminada. (Modo silencio)
5. Con la terminación de la carga, la luz verde permanece encendida, la luz roja se apaga y se emite el sonido de melodía programado al insertar el cartucho de batería o sonido de zumbador (un pitido largo) para notificar la terminación de la carga. (Si se ha seleccionado el modo silencio, no se emitirán sonidos.)
6. El sonido de melodía permanecerá almacenado aunque desenchufe el cargador.

NOTAS:

• El cargador de baterías es sólo para cargar cartuchos de batería Makita. No lo utilice nunca con otros fines ni para baterías de otros fabricantes.
• Cuando cargue un cartucho de batería que sea nuevo o que no haya sido utilizado durante un largo periodo de tiempo, es posible que no acepte una carga completa hasta después de haberlo descargado completamente y vuelto a cargar unas cuantas veces. (Batería Ni-MH solamente)
• Si la luz de carga parpadea en color rojo, la condición de la batería será como se indica abajo y es posible que la carga no se inicie.
• Cartucho de batería de una herramienta recién utilizada o un cartucho de batería que ha sido dejado en un sitio expuesto a la luz directa del sol durante largo tiempo.
• Cartucho de batería que ha sido dejado durante largo tiempo en un sitio expuesto a aire frío.
  Cuando el cartucho de batería esté muy caliente, la carga comenzará después de que el ventilador de enfriamiento instalado en el cargador enfrie el cartucho de batería. La carga comenzará después de que la temperatura del cartucho de batería alcance el grado al cual es posible cargar. Si la temperatura de la batería es de más de aproximadamente 70°C, podrán parpadear dos luces de carga en color rojo, y si es de aproximadamente 50°C – 70°C, podrá parpadear una luz de carga en rojo.
• Si la luz de carga parpadea alternativamente en color verde y rojo, la batería no se podrá cargar. Los terminales del cargador o de la batería estarán obstruidos con polvo o el cartucho de batería estropeado o dañado.

Sistema de enfriamiento

- Este cargador está equipado con un ventilador de enfriamiento para evitar el sobrecalentamiento de la batería, y así poder sacarle a ésta el máximo rendimiento. Durante el enfriamiento se oye el sonido del ventilador, lo que significa que no hay ningún problema en el cargador.

- En los siguientes casos parpadeará una luz amarilla de aviso.

- Problema en el ventilador de enfriamiento

- Batería no enfriada completamente, tal como, en el caso de que esté obstruida con polvo

La batería se puede cargar aunque esté parpadeando la luz amarilla. Pero en este caso tardará más tiempo en cargarse.

Verifique el sonido del ventilador de enfriamiento, el orificio de ventilación de la batería, porque algunas veces podrán estar obstruidos con polvo.

- Si la luz amarilla de aviso no parpadea, el sistema de enfriamiento estará bien aunque no se escuche el sonido del ventilador de enfriamiento.

- Mantenga siempre limpios los orificios de ventilación del cargador y la batería.

- Si la luz amarilla de aviso parpadea con frecuencia, el cargador deberá ser enviado a que lo reparen o le hagan el mantenimiento.

Carga de acondicionamiento

La carga de acondicionamiento puede alargar la vida útil de la batería buscando automáticamente la condición óptima para la carga de la batería en cualquier situación.

La batería empleada en las siguientes condiciones repetidamente requerirá una “carga de acondicionamiento” para evitar que su vida de servicio no se acorte rápidamente. En ese caso, se encenderá la luz amarilla.

1. Si la carga estando caliente.
2. Si la carga estando fría.
3. Si la recarga estando completamente cargada.
4. Si la descarga demasiado (si continúa utilizándola a pesar de tener poca potencia.)
   El tiempo de carga de tal batería será más largo del normal.

Utilización con dispositivo USB

Este cargador funciona como fuente de alimentación externa para dispositivos USB.

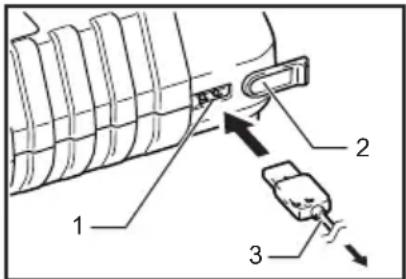

1. Abra la tapa del puerto USB de suministro de alimentación. Conecte el cable USB al puerto USB de suministro de alimentación y el dispositivo USB.
2. Enchufe el cargador en una toma de corriente.
3. Después de efectuar la carga, desenchufe el cargador.

Nota:

• Es posible que el cargador no suministre alimentación a algunos dispositivos USB.
• Antes de conectar un dispositivo USB al cargador, haga siempre una copia de seguridad de los datos del dispositivo USB. De lo contrario, podrá perder los datos debido a cualquier circunstancia.
• Cuando no lo esté utilizando o después de cargar, retire el cable USB y cierre la tapa.

1. Puerto USB de suministro de alimentación
2. Tapa
3. Cable USB

Tensión 9,6 V	12 V 14,4 V			Capacidad (Ah)1	Tiempo de carga (minutos)
Número de celdas	8	1	0
Cartucho de batería Ni-MH	BH9020A — —	2,0 Ah 20 min
	— BH1220/C BH1420		2,0 Ah 15 min
	BH9033A — —	3,3 Ah 30 min
	— BH1233/C BH1433		3,3 Ah 22 min

Tensión	14,4 V 18 V	14,4 V 18 V			Tiempo de carga (minutos)
Número de celdas	4	5	8	10
Cartucho de batería Li-ion	BL1415/ BL1415N	BL1815/ BL1815N	—	—	15 min
	— — BL1430	BL1830	22 min
	— BL1820	— —	24 min
	— — BL1440	BL1840	36 min
	— — — BL1850	45 min

Nota:

- Es posible que el tiempo de carga sea el doble que el indicado arriba como máximo debido a que la carga óptima se selecciona en función de la temperatura (10°C (50°F) – 40°C (104°F)), las condiciones del cartucho de batería y la carga de mantenimiento.
