Tipo de producto	Ventilador de techo
Marca	CasaFan
Modelo	Eco Elements (103, 132, 180)
Dimensiones (Ø x H)	1030 x 335 mm / 1320 x 335 mm / 1800 x 335 mm
Peso	6,4 kg / 6,6 kg / 7,2 kg
Tensión nominal	110 - 240 V ~ 50/60 Hz
Potencia del motor (máx)	4 - 23 W (modelos 103/132) / 6 - 33 W (modelo 180)
Clase de protección	I / IP20
Número de velocidades	6
Distancia techo-palas	aprox. 300 mm o 200 mm (según montaje)
Altura mínima bajo pala	2,30 m
Mando a distancia	Sí, con pila 9V
Función temporizador	Sí, programable en incrementos de 1 hora
Inversor de giro	Sí (verano/invierno)
Iluminación opcional	Compatible (no incluido)
Material de las palas	Madera vitrificada, clasificadas por peso
Kit de equilibrado incluido	2 contrapesos adhesivos + 1 grapa
Mantenimiento	Limpieza con paño seco, revisión semestral de las fijaciones
Lubricación	Engrasado de por vida, no es necesario
Instalación	Por electricista calificado, corte de corriente obligatorio
Garantía	No especificada en el manual

Preguntas frecuentes - Eco Elements CasaFan

¿Cómo instalar el ventilador CasaFan Eco Elements?

La instalación debe ser realizada por un electricista calificado. Corte la corriente en el disyuntor. Fije la placa de montaje al techo usando tornillos adecuados (diámetro 6 mm para madera, tacos de 8 mm para hormigón). Asegúrese de que la estructura soporte un peso de 25 kg en movimiento. Conecte el ventilador según el esquema eléctrico (fig. 8) respetando la polaridad. Luego monte las palas y verifique el equilibrado.

¿Cómo equilibrar las palas si el ventilador vibra?

Utilice el kit de equilibrado incluido (2 contrapesos adhesivos de 5 g y una grapa). Encienda el ventilador a la velocidad donde las vibraciones sean más fuertes. Apáguelo y coloque la grapa en una pala. Vuelva a encender: si las vibraciones disminuyen, pegue un contrapeso en la pala en el punto donde la grapa fue más efectiva. Repita si es necesario.

¿Qué hacer si el ventilador no arranca?

Verifique los fusibles de la red y la alimentación eléctrica. Asegúrese de que el ventilador esté correctamente conectado a la red. Verifique también los fusibles en la caja de conexiones. Si el problema persiste, contacte a un especialista.

¿Cómo usar el mando a distancia?

Inserte una pila 9V/6F22 en el mando. Pulse OFF para apagar, FAN para encender y cambiar las velocidades (6 velocidades). F/R invierte el sentido de giro. Timer activa el temporizador en incrementos de 1 hora. LIGHT controla la iluminación opcional.

¿Cuál es el procedimiento de emparejamiento del mando a distancia?

Inserte la pila sin presionar ningún botón. Encienda el ventilador. Dentro de los 180 segundos, pulse el botón OFF hasta escuchar dos pitidos. Luego, pulse FAN para confirmar la conexión.

¿Cómo limpiar el ventilador?

Use un paño suave y seco para limpiar las palas y la carcasa del motor. No use nunca agua ni productos líquidos en los componentes eléctricos para evitar un cortocircuito. Los cojinetes están engrasados de por vida y no requieren lubricación.

¿Cuál es la altura mínima de montaje?

Las palas deben estar al menos a 2,30 metros del suelo. La distancia entre el techo y las palas puede ser de 300 mm o 200 mm según la configuración de montaje.

¿Puedo usar un regulador de luz con este ventilador?

No, no use nunca un atenuador, cortador de fase o controlador de sección de fase. Esto dañaría el motor y el mando a distancia. Use solo el mando a distancia proporcionado para ajustar la velocidad.

¿Cómo cambiar el sentido de giro del ventilador?

Pulse el botón F/R del mando para invertir el sentido de giro. En verano, la rotación hacia adelante crea una corriente de aire refrescante. En invierno, la rotación inversa permite redistribuir el aire caliente del techo.

¿La iluminación está incluida con el ventilador?

No, la iluminación es opcional y no se incluye. Puede conectar un kit de iluminación compatible (no incluido) siguiendo el esquema eléctrico. El mando a distancia permite encenderla/apagarla mediante el botón LIGHT.

MANUAL DE USUARIO Eco Elements CasaFan

Antes de utilizar el ventilador CasaFan, lea las instrucciones de uso. Nunca pase el ventilador a otra persona sin el manual de instrucciones.

Explicación de símbolos:
Voltaje eléctrico peligroso	Cuidado
Advertencia sobre diferentes peligros causados por la electricidad	Nota particular para el usuario

Describiendo el ventilador CasaFanEl ventilador sirve para renovar el aire de una habitación. Su uso en espacios exteriores sin protección, garajes, salas con humedad alta o peligro de fuego o explosión no está permitido.
Datos técnicos:
Tipo Eco Elements 103 Eco	Elements 132 Eco	Elements 180
Voltaje: 110 - 240 V ~ 50/60 Hz
Potencia del motor: 4 - 23	W(max.) 4 - 23 W (max.) 6 - 33 W (max.)
Protección: I/IP20
N° de velocidades: 6
Dimensiones ∅ x H (mm)	aprox. 1030 x 335	aprox. 1320 x 335	aprox. 1800 x 335
Dist. aspas al techo aprox	300 mm, acortado aprox. 200 mm
Peso (kg): aprox. 6,4 kg aprox. 6,6 kg	aprox. 7,2 kg
Sujeto a cambios técnicos.

Cuidado! Solamente utilizar cuando la unidad esté completamente montada!

- Desembale el ventilador, revise si todo esta correcto (mirar pág 3) y si alguna pieza tiene síntomas de estar dañada.
1. Cuerpo del motor	6. Anilla de montaje	11. Aspas de apoyo (5 x)
2. Barra de extension	7. Cubierta inferior	12. Tornillos Soporte aspas (10x)
3. Soporte de montaje	8. Tornillos disco aspas (15x)	13. Mando a distancia
4. Semiesfera	9. Aspas (5 x)	14. Tornillos para dosel (4x)
5. Dosel	10. Tornillos CLS 4x50 (2x)	15. Seguridad del transporte

Deseche los envases teniendo en cuenta el medio ambiente y manténgalos fuera del alcance de los niños.

Ensamblaje

Proceda según las figuras 1 - 11 de la página 22 - 25 de estas instrucciones de servicio.

Cuando se trata de electricidad, sólo el cumplimiento de todas las medidas de seguridad y precaución no puede describir cada situación de peligro. No reemplazan los procedimientos sensibles y el cuidado, que usted tiene que tener en cuenta al iniciar yluego ejecutar su ventilador.

Cuando se utilizan unidades eléctricas, se deben seguir siempre varias reglas básicas, como se detalla a continuación:

General

• El voltaje en la placa de identificación debe coincidir con la tensión de red disponible
• El edificio tiene que estar conectado a tierra!
• Solo trabajar con la unidad cuando este completamente ensamblada!

Importante

- Se recomienda utilizar un especialista electricista para realizar la conexión eléctrica de este ventilador.

Instrucciones de seguridad

Antes de acceder a la conexión, se deben aislar todos los conductores de corriente. Las conexiones de red a las que está conectado deben cumplir con las especificaciones actuales. La conexión de hilo fijo debe estar provista de un aislador multipolar con espacios de contacto de al menos 3 mm. Recomendamos que la instalación sea realizada por un electricista.

La construcción del soporte y de la caja de salida debe ser capaz de soportar el peso del ventilador cuando se mueve, es decir, 25 kg como mínimo. Escoge un lugar seguro. Las aspas del ventilador no deben estar a menos de 2,30m del suelo. El ventilador ha de estar conectado a tierra.

Antes del primer uso, todas las conexiones eléctricas deben estar revisadas para prevenir caidas, fuego o descarga eléctrica.

Instalando el ventilador

Asegúrese de que haya un soporte de montaje en el punto de montaje previsto. Si no es el caso, fije el soporte directamente al techo usando tornillos de madera de 6 mm y, si es necesario, anclajes de hormigon y tacos de 8 mm de diametro para placas de yeso.

Proceda como en la fig. 1 - fig. 11 mostrados en las páginas 22 - 25

- Desembale el ventilador y revise el contenido. Todas las partes mostradas en los dibujos deben estar presentes.

- El soporte de montaje está separado del ventilador.

Monte la placa de montaje con los tornillos y las arandelas a la salida del techo.

Para asegurar una operación segura de su ventilador, asegúrese de que la placa de montaje esté firmemente asentada y esté nivelada.

• La pieza adjunta debe ser vertical.
• Fijar el gancho de soporte al techo.
• Desconecte la electricidad antes de comenzar a trabajar.
• Realice la conexión eléctrica a su ventilador según la figura de la página 24/25 de la fig. 8.
• Fije las aspas al motor usando los tornillos.
• Si va a instalar varios ventiladores, asegúrese de que no se mezclas las aspas.
• Las aspas estan agrupadas segun el peso, para evitar vibraciones.
• Al terminar, asegurese de que todos los tornillos y arandelas esta sujetos firmemente.

Operando con el ventilador

Asegurese de que el ensamblaje está completamente realizado.

Este es un motor DC. No use ningún transformador o controlador de velocidad. ¡Esto destrozará el motor y la placa controladora! Siempre que el ventilador arranque, el motor buscará la posición inicial. Dependiendo de su posicion, el motor necesitará moverse brevemente hacia alante y hacia atras, no se preocupe es un movimiento normal.

Importante

Incluso si su ventilador está a más de 2,30 m sobre el suelo, se debe tener cuidado de que las aspas estén libres de girar y ningún objeto pueda entrar en su radio de acción.

Mantenimiento del ventilador

Aumenta la vida de tu ventilador siguiendo estos consejos:

1. Compruebe las diversas piezas de fijación del techo y el soporte dos veces al año. Algunas

de las partes de los componentes del ventilador pueden tener juego.

1. No utilize agua para limpiar el motor o cualquier parte eléctrica; puede causar un cortocircuito.
2. Use un tejido suave para limpiar las aspas y el cuerpo del motor.
3. El engrase de los cojinetes no es necesario, los cojinetes están permanentemente lubricados.

No olvide comprobar que el cable de conexión a tierra se ha conectado correctamente al bloque de terminales de salida y entre todas las piezas metálicas (conecte el contacto pulsador a cada símbolo de tierra).

Notas para la eliminación de fallos
Fallo Solución
El ventilador no se enciende.	Compruebe los fusibles en la caja principal y otras conexiones.
	Compruebe la conexión del ventilador a la red eléctrica.
	Compruebe que los fusibles estén correctamente insertados.
El ventilador es ruidoso.	Compruebe que todos los pernos y tornillos estén apretados.
	Encienda el ventilador y los cojinetes durante 24 horas. La mayoría de los ruidos desaparecen después de este tiempo.
	Si su techo es de yeso o madera, asegúrese de que no cause ruido de resonancia. Esto no está cubierto por la garantía.
El ventilador vibra demasiado.	Todas las aspas han sido pesadas y agrupadas según el peso. Su densidad puede variar y por lo tanto causar la vibración incluso cuando todas las láminas son del mismo peso. Los siguientes métodos pueden contribuir a prevenir la mayoría de las vibraciones. Compruebe la vibración antes de cada procedimiento. Tenga en cuenta que una pequeña cantidad de vibración es normal y no plantea un problema.
	La mayoría de las vibraciones ocurren cuando una de las aspas no está alineada con las otras. Alinear las aspas simplemente se lleva a cabo con la ayuda de una regla. Coloque la regla verticalmente hacia arriba contra el techo y a lo largo de la punta de la aspa. Marque la distancia entre el lado de la hoja y el techo.Girar las aspas lentamente con la mano y realizar las mismas medidas con las otras. Si una de las aspas no está correctamente alineada, se puede remediar presionando ligeramente sus soportes hacia arriba o hacia abajo para alinearlos.
	Compruebe que la placa de montaje esté firmemente anclada al techo.
Importante:La apertura y reparación de la unidad sólo puede ser realizada por un especialista!

O tomto návodu

ES Conexión a la red doméstica

ES Si quieres cambiar la luz del ventilador con el mando a distancia, conecta el ventilador según el esquema de circuito "A". Si tiene una fase adicional conmutada por un interruptor externo y quiere conmutar la luz del ventilador a través de este interruptor externo, entonces proceda según el esquema de circuito "B". ATENCIÓN: ¡Incluso si el interruptor externo está apagado, la luz se puede encender con el mando a distancia!

ES Configuracion inicial / Re-codificación

GB Re-/first coding/Connect

ES Inserte 1 pila 9V / 6F22 en el mando a distancia.

¡No presione ningún botón todavía!

ES Cambie la tensión de todos los ventiladores dentro del rango de radio que se va a programar con el fusible de la habitación.

ES Dentro de los primeros 180 segundos después del encendido: Presione el botón "OFF" hasta que escuche dos pitidos para confirmar.

DE Bedienung

FR Fonctionnement

GB Operation

IT Funzionamento

ES Funcionamiento

CZ Ovládání

ES Presione el botón FAN para encender el ventilador a velocidad lenta.

ES Presione el botón F/R para cambiar el sentido de la rotación.

ES Cuando el motor esté en funcionamiento, pulse el botón para configurar el temporizador de apagado. Una vez pasado el tiempo seleccionado, el ventilador se apaga.

ES Cada vez que presionamos este botón se incrementa una hora el tiempo del temporizador de apagado.

ES Presiona el botón "LIGHT" para encender el kit opcional de luz.

ES Presiona el botón "LIGHT" de nuevo para apagar el kit opcional de luz. NOTA: la luz es opcional y no viene incluida en el ventilador.

ES Presiona el botón "OFF" para apagar el ventilador.

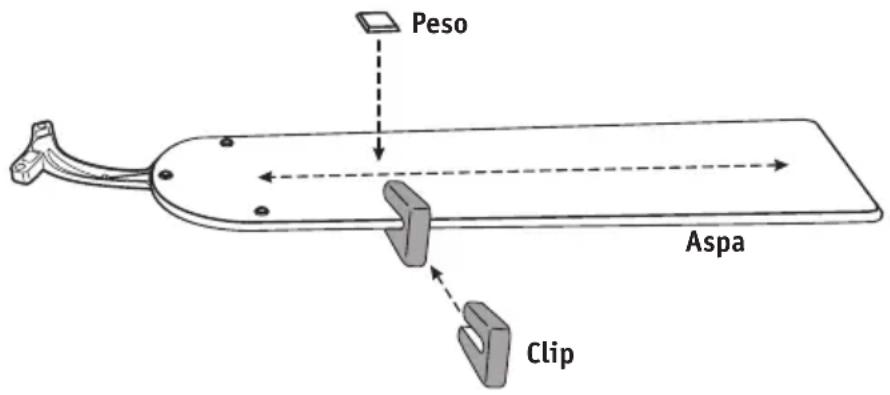

El kit de equilibrio contiene 2 pesos a 5 gramos cada uno, así como un clip de hoja con 5 gramos de peso. Si su ventilador de techo está funcionando después de una instalación precisa y completa desequilibrada ("bamboleo"), siga los pasos 1 a 6:

1. Encienda su ventilador de techo y descubra el ajuste de velocidad en el que el bamboleo es el más grande.
2. Apague el ventilador de techo y deje que se detenga completamente. Seleccione una aspa y coloque la pinza de equilibrio en ella, a medio camino entre la aspa y la punta de la misma en el borde posterior de la aspa.
3. Encienda el ventilador y seleccione el ajuste de velocidad en el que la oscilación fue mayor. Observe si el bamboleo ha aumentado o disminuido. Apague el ventilador, mueva el clip a la hoja siguiente y vuelva a probar. Repita este procedimiento en todas las aspas indicando en las que se alcanza la mayor mejora.
4. Mueva el clip de nuevo a la hoja que mostró la mayor mejora. Mueva el clip hacia dentro y hacia fuera en esta hoja y opere el ventilador para encontrar la posición donde el clip da la mayor mejora.
5. Retire el clip y pegue el peso de equilibrio en la parte superior de la hoja a lo largo de la línea central en el punto donde se colocó el clip.
6. Si el problema de oscilación del ventilador no se ha corregido finalmente puede mejorar el equilibrio aún más, repita el procedimiento con pesos adicionales. El peso se puede dividir fácilmente en dos partes con un cutter.

¿De dónde viene el bamboleo?

La hoja de un ventilador de techo podría funcionar en la punta de la aspa con una velocidad de hasta 10 m / seg. Si la densidad o el compuesto varía, se produce un desequilibrio hacia la hoja con peso. Especialmente las hojas de madera que están hechas de un material natural a menudo tienen diferentes densidades, lo que resulta en un desequilibrio.

Todas las aspas de los ventiladores de techo CasaFan están ponderadas por una escala precisa y

ordenadas por peso. Un conjunto de aspas contiene siempre 5 del mismo peso. La humedad atmosférica cambia la densidad de la madera. Por esta razón, el borde y la superficie de las hojas de CasaFan se sellan contra la humedad atmosférica normal. Para lugares húmedos recomendamos unas cuchillas acrílicas que no sean sensibles a la humedad y al agua. Por favor considere que una caída del producto desde una altura baja podría causar una transformación del compuesto. Por lo tanto, un pequeño desequilibrio de hasta 5 mm (medido en el ventilador) no es un defecto de calidad. Se puede eliminar como se ha mencionado anteriormente con el kit de equilibrado.

Vyvažovací sada

Este producto cumple con la Directiva de la UE 2012/19/ EC. Este electrodoméstico lleva el símbolo de la papelera. Esto indica que, al final de su vida útil, no debe eliminarse como residuo doméstico, sino que debe llevarse a un centro de recogida

de residuos de aparatos eléctricos y electrónicos o devolverse a un minorista tras la compra de un sustituto.

Es responsabilidad del usuario deshacerse de este aparato a través de los canales adecuados al final de su vida útil. El incumplimiento de esta obligación puede incurrir en las sanciones establecidas por las leyes que rigen la eliminación de residuos. La recolección correcta de los diferenciales y el posterior reciclaje, procesamiento y eliminación compatible con el medio ambiente de los equipos de desecho evita daños innecesarios al medio ambiente y posibles riesgos para la salud, y promueve el reciclaje de los materiales utilizados en el aparato. Para obtener más información sobre la recogida y eliminación de residuos, póngase en contacto con el servicio local de eliminación de residuos o con la tienda desde la que adquirió el aparato. Los fabricantes e importadores cumplen sus responsabilidades en materia de reciclado, tratamiento y eliminación compatible con el medio ambiente, ya sea directamente o participando en sistemas colectivos.

CZ

DŮLEŽITÉ
