KMMF330PWH - Microondas KITCHENAID - Manual de uso y guía de instrucciones gratis

Marca	KitchenAid
Modelo	KMMF330PWH
Tipo de producto	Horno microondas empotrable bajo armario
Ancho total	76 cm (30 pulg)
Alto total	45,4 cm (17 7/8 pulg)
Profundidad con puerta cerrada	32,4 cm (12 3/4 pulg)
Profundidad con puerta abierta a 90°	105,3 cm (41,4 pulg)
Dimensiones de la cavidad (Al x An x Pr)	23 x 46 x 27,9 cm (9,1 x 18,1 x 11 pulg)
Alimentación eléctrica	120 V, 60 Hz, 15 A o 20 A (circuito dedicado recomendado)
Homologaciones	UL, CUL, CSA
Ventilación	Reciclaje por defecto; evacuación posible al exterior
Tipo de instalación	Bajo armario, con placa de montaje incluida
Profundidad mínima de armario	30,5 cm (12 pulg) con filete; 32,4 cm (12 3/4 pulg) al ras
Capacidad de carga del soporte	68 kg (150 lb) incluyendo el aparato y el armario
Kit de montaje de filete (opcional)	Ref. W11630300 (no incluido)
Mantenimiento y limpieza	Limpiar con un paño húmedo y un detergente suave; evitar abrasivos
Seguridad	No usar alargador; no obstruir las aberturas de ventilación
Instalación eléctrica	Toma de corriente recomendada en el armario adyacente; consultar la guía de instalación
Garantía	Consultar el manual para los detalles de garantía
Manual de usuario	Disponible para descarga gratuita en formato PDF

Preguntas frecuentes - KMMF330PWH KITCHENAID

¿Cuáles son las dimensiones exactas del horno microondas KMMF330PWH?

El horno mide 76 cm de ancho, 45,4 cm de alto y 32,4 cm de profundidad (puerta cerrada). La cavidad interior mide 23 x 46 x 27,9 cm.

¿Qué alimentación eléctrica se requiere?

Un enchufe de 120 V, 60 Hz en un circuito protegido por fusible de 15 A o 20 A. Se recomienda un circuito dedicado. No use alargador.

¿Puedo instalar este microondas al ras (flush) respecto al armario?

Sí, según la profundidad del armario. Con la placa de montaje estándar, se puede instalar al ras si el armario tiene entre 32,4 y 33 cm de profundidad. Para otras profundidades, puede ser necesario un kit de montaje de filete opcional (W11630300).

¿Cómo evacuar el aire al exterior?

El microondas está configurado de fábrica para reciclaje interno. Para una evacuación exterior por la parte superior o por la pared, siga las instrucciones de la guía de instalación proporcionada.

¿Qué recipientes se pueden usar en este microondas?

Use recipientes aptos para microondas: vidrio, cerámica, plástico especificado para microondas. Evite el metal y los recipientes con bordes metálicos.

¿Cómo limpiar el interior del microondas?

Limpie con un paño húmedo y un detergente suave. No use productos abrasivos ni lana de acero. Para manchas difíciles, se puede usar una solución de agua y vinagre.

¿Puedo usar un alargador eléctrico?

No, no se recomienda usar un alargador. Enchufe directamente en un tomacorriente de pared adecuado.

¿Dónde puedo encontrar el manual completo?

El manual de uso e instalación está disponible gratuitamente para descargar en formato PDF en notice-facile.com o en el sitio web de KitchenAid.

¿Qué accesorios se incluyen con el aparato?

El horno se entrega con una placa de montaje y los tornillos necesarios. El kit de montaje de filete (para armarios más profundos) se vende por separado (ref. W11630300).

¿Qué peso máximo puede soportar la instalación?

La estructura debe soportar al menos 68 kg (150 lb) incluyendo el microondas, el armario superior y su contenido.

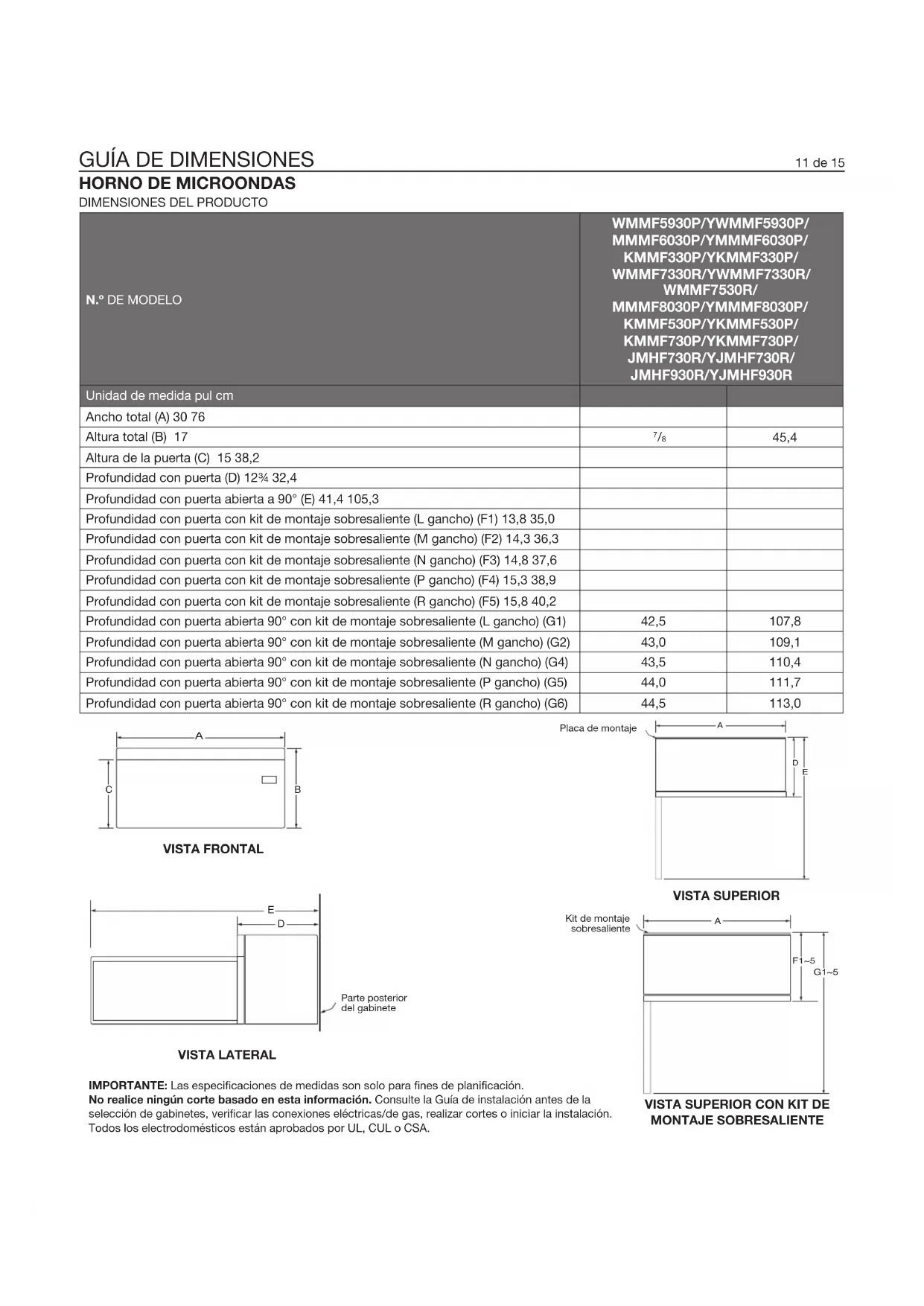

MANUAL DE USUARIO KMMF330PWH KITCHENAID

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030P/YMMM F6030P/ KMMF330P/YKMMF330P/ WMMF7330R/YWMMF7330R/ WMMF7530R/ MMMF8030P/YMMM F8030P/ KMMF530P/YKMMF530P/ KMMF730P/YKMMF730P/ JMHF730R/YJMHF730R/ JMHF930R/YJMHF930R
Unidad de medida pul cm
Ancho total (A) 30 76
Altura total (B) 17	^7/_8	45,4
Altura de la puerta (C) 15 38,2
Profundidad con puerta (D) 12 ^3⁄4 32,4
Profundidad con puerta abierta a 90° (E) 41,4 105,3
Profundidad con puerta con kit de montaje sobresaliente (L gancho) (F1) 13,8 35,0
Profundidad con puerta con kit de montaje sobresaliente (M gancho) (F2) 14,3 36,3
Profundidad con puerta con kit de montaje sobresaliente (N gancho) (F3) 14,8 37,6
Profundidad con puerta con kit de montaje sobresaliente (P gancho) (F4) 15,3 38,9
Profundidad con puerta con kit de montaje sobresaliente (R gancho) (F5) 15,8 40,2
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (L gancho) (G1)	42,5	107,8
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (M gancho) (G2)	43,0	109,1
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (N gancho) (G4)	43,5	110,4
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (P gancho) (G5)	44,0	111,7
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (R gancho) (G6)	44,5	113,0

A C B

VISTA FRONTAL

E D Parte posterior del gabinete

VISTA LATERAL

Placa de montaje A D E

VISTA SUPERIOR

Kit de montaje sobresaliente A F1~5 G1~5

VISTA SUPERIOR CON KIT DE MONTAJE SOBRESALIENTE

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

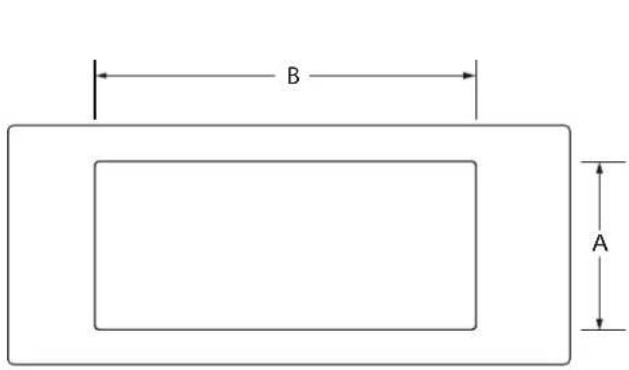

DIMENSIONES DE LA CAVIDAD INTERIOR DEL MICROONDAS

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unidad de medida pul cm
Altura de la cavidad (A)) 9,1 23
Ancho de la cavidad (B) 18,1 46
Profundidad de la cavidad (C) 11 27,9

B A

C Parte posterior del gabinete

VISTA FRONTAL DE LA CAVIDAD INTERIOR VISTA LATERAL DE LA CAVIDAD INTERIOR

HORNO DE MICROONDAS

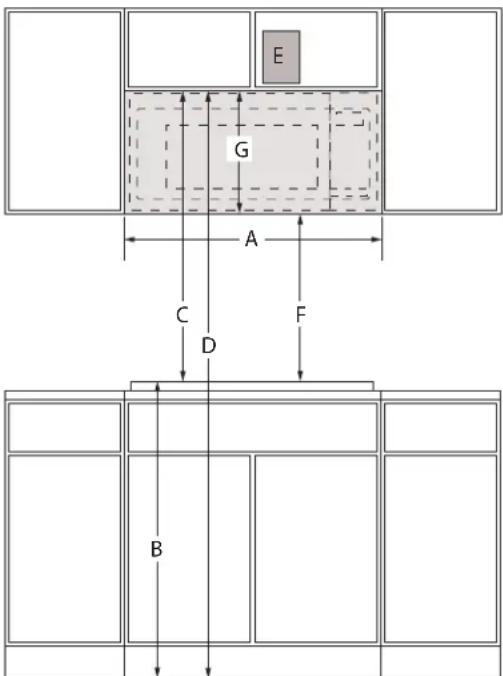

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Ancho de la abertura del gabinete (mínimo) (A) 30 76,2
Altura típica desde la superficie de cocción hasta el piso en base a encimeras de 36" (91,4 cm). (B)	36 91,4
Altura típica desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	30 76,2
Altura recomendada desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	36 91,4
Altura mínima desde al piso hasta la parte superior de la abertura del gabinete. (B + C = D). (D)	66 167,6
Altura recomendada desde al piso hasta la parte superior de la abertura del gabinete(B + C = D). (D)	72 183
Ubicación recomendada para la conexión eléctrica. (E) Consulte el esquema que aparece a continuación
Altura mínima del piso al fondo del horno de microondas (F) 12	18	30,8
Altura recomendada del piso al fondo del horno de microondas (F) 18	18	46
Altura mínima de la superficie posterior plana (G) 18		45,8

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.

REQUISITOS ELÉCTRICOS

120 V, 60 Hz solo CA, se requiere suministro eléctrico con fusible de 15 A o 20 A. Se recomienda un fusible retardador o un disyuntor dedicado. No utilice un cable de extensión.

REQUISITOS DE LA UBICACIÓN

La estructura de soporte debe poder soportar 150 lb (68 kg), incluido el horno de microondas y el gabinete superior, incluido el contenido.

La placa de montaje debe sujetarse a una viga de pared de 2" x 4" (5,1 cm x 10,2 cm) como mínimo.

La distancia de montaje entre una pared fija en el lado alto de la puerta y el horno de microondas es de 5" (12,7 cm).

REQUISITOS DE VENTILACIÓN

El horno de microondas está configurado de fábrica en ventilación recirculante.

Para obtener más información para instalar la ventilación en la pared o en el techo, consulte las instrucciones de instalación.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Medidas de la abertura/espacio pul cm
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A)	12~12,75 30,5~32,4
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B)	12,75~13 32,4~33
Profundidad del gabinete superior (mínimo-máximo)* (C)	0,5 1,27
¿Este producto se puede instalar al ras? Al ras significa que elelectrodoméstico no sobresale del gabinete. (S/N)	(A) N(B) Y

*Este horno de microondas está configurado de fábrica para una profundidad de gabinete superior de 12" (30,5 cm)\~13" (33,02 cm), instálelo con la placa de montaje provista.

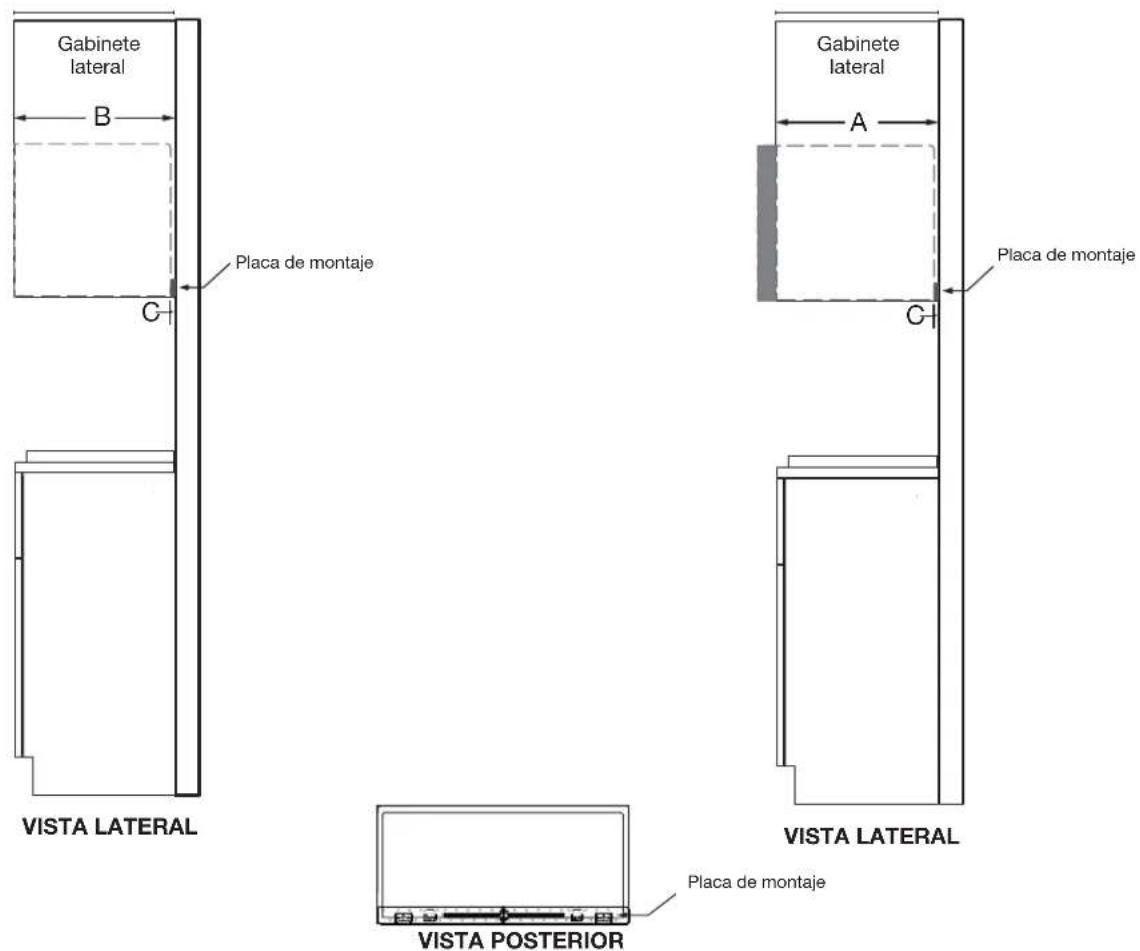

Gabinete lateral B Placa de montaje C VISTA LATERAL Gabinete lateral A Placa de montaje C VISTA LATERAL Placa de montaje VISTA POSTERIOR

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación. No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Profundidad del gabinete superior (mínimo-máximo) Al ras* (A1) 13 34 -	14 35~35,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A2)	13~13 34 33~35
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B1) 14 14 -	14 12 36,2~36,8
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (B2)	14~14 14 35,6~36,2
Profundidad del gabinete superior (mínimo-máximo) Al ras* (C1) 14 34 -	15 37,5~38,1
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (C2)	14 12 ~14 34 36,8~37,5
Profundidad del gabinete superior (mínimo-máximo) Al ras* (D1) 15 14 -	15 12 38,7~39,4
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (D2)	15~15 14 38,1~38,7
Profundidad del gabinete superior (mínimo-máximo) Al ras* (E1) 15 34 -	16 40~40,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (E2)	15 12 ~15 34 39,4~40
Parte posterior del horno de microondas a la parte posterior del gabinete o pared (F)	1,5~3,5 3,8~8,9
¿Este producto se puede instalar al ras? Al ras significa que el electrodoméstico no sobresale del gabinete. (S/N)	(A1, B1, C1, D1, E1) Y(A2, B2, C2, D2, E2) N

D-Profundidad del gabinete superior

*Para la profundidad del gabinete superior a 13" (33,02 cm) y menor o igual a 16" (40,64 cm) de profundidad del gabinete superior, instálelo con el kit de montaje sobresaliente opcional W11630300, este no se incluye, pero se puede comprar en Whirlpool®.

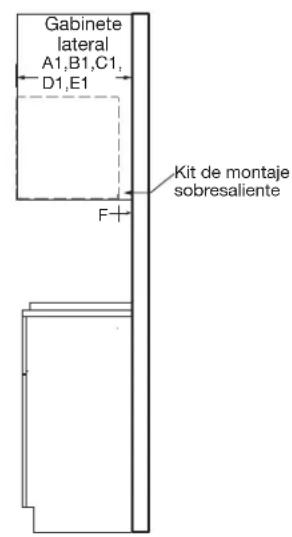

PROFUNDIDAD = A1, B1, C1, D1, E1

Gabinete lateral A1,B1,C1, D1,E1 Kit de montaje sobresaliente F+

VISTA LATERAL

Placa de montaje sobresaliente

PROFUNDIDAD = A2, B2, C2, D2, E2

Gabinete lateral A2,B2,C2, D2,E2 Placa de montaje

VISTA LATERAL

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.

Todos los derechos reservados. Usado bajo licencia en Canadá.
