Marque	KitchenAid
Modèle	KMMF330PWH
Type de produit	Four à micro-ondes encastrable sous armoire
Largeur totale	76 cm (30 po)
Hauteur totale	45,4 cm (17 7/8 po)
Profondeur avec porte fermée	32,4 cm (12 3/4 po)
Profondeur avec porte ouverte à 90°	105,3 cm (41,4 po)
Dimensions de la cavité (H x L x P)	23 x 46 x 27,9 cm (9,1 x 18,1 x 11 po)
Alimentation électrique	120 V, 60 Hz, 15 A ou 20 A (circuit dédié recommandé)
Homologations	UL, CUL, CSA
Ventilation	Recyclage par défaut ; évacuation possible vers l'extérieur
Type d'installation	Sous armoire, avec plaque de montage fournie
Profondeur minimale d'armoire	30,5 cm (12 po) avec bourrelet ; 32,4 cm (12 3/4 po) en affleurement
Capacité de charge support	68 kg (150 lb) incluant l'appareil et l'armoire
Ensemble de montage de bourrelet (option)	Réf. W11630300 (non fourni)
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux ; éviter les abrasifs
Sécurité	Ne pas utiliser de rallonge ; ne pas obstruer les ouvertures de ventilation
Installation électrique	Prise électrique recommandée dans l'armoire adjacente ; consulter le guide d'installation
Garantie	Consulter la notice pour les détails de garantie
Notice d'utilisation	Disponible en téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - KMMF330PWH KITCHENAID

Quelles sont les dimensions exactes du four à micro-ondes KMMF330PWH ?

Le four mesure 76 cm de large, 45,4 cm de haut et 32,4 cm de profondeur (porte fermée). La cavité intérieure fait 23 x 46 x 27,9 cm.

Quelle alimentation électrique est requise ?

Une prise 120 V, 60 Hz sur un circuit protégé par fusible de 15 A ou 20 A. Un circuit dédié est recommandé. N'utilisez pas de rallonge.

Puis-je installer ce micro-ondes de manière affleurante (flush) par rapport à l'armoire ?

Oui, selon la profondeur de l'armoire. Avec la plaque de montage standard, il peut être installé en affleurement si l'armoire fait entre 32,4 et 33 cm de profondeur. Pour d'autres profondeurs, un kit de montage de bourrelet optionnel (W11630300) peut être nécessaire.

Comment évacuer l'air vers l'extérieur ?

Le micro-ondes est configuré en usine pour un recyclage interne. Pour une évacuation extérieure par le haut ou par le mur, suivez les instructions du guide d'installation fourni.

Quels récipients peut-on utiliser dans ce micro-ondes ?

Utilisez des récipients adaptés au micro-ondes : verre, céramique, plastique spécifié micro-ondes. Évitez le métal et les récipients à bords métalliques.

Comment nettoyer l'intérieur du micro-ondes ?

Nettoyez avec un chiffon humide et un détergent doux. N'utilisez pas de produits abrasifs ni de laine d'acier. Pour les taches tenaces, une solution d'eau et de vinaigre peut être utilisée.

Puis-je utiliser une rallonge électrique ?

Non, l'utilisation d'une rallonge est déconseillée. Branchez directement sur une prise murale appropriée.

Où puis-je trouver la notice complète ?

La notice d'utilisation et d'installation est disponible gratuitement en téléchargement au format PDF sur notice-facile.com ou sur le site de KitchenAid.

Quels accessoires sont fournis avec l'appareil ?

Le four est livré avec une plaque de montage et les vis nécessaires. Le kit de montage de bourrelet (pour armoires plus profondes) est vendu séparément (réf. W11630300).

Quel poids maximum l'installation peut-elle supporter ?

La structure doit supporter au moins 68 kg (150 lb) incluant le micro-ondes, l'armoire supérieure et son contenu.

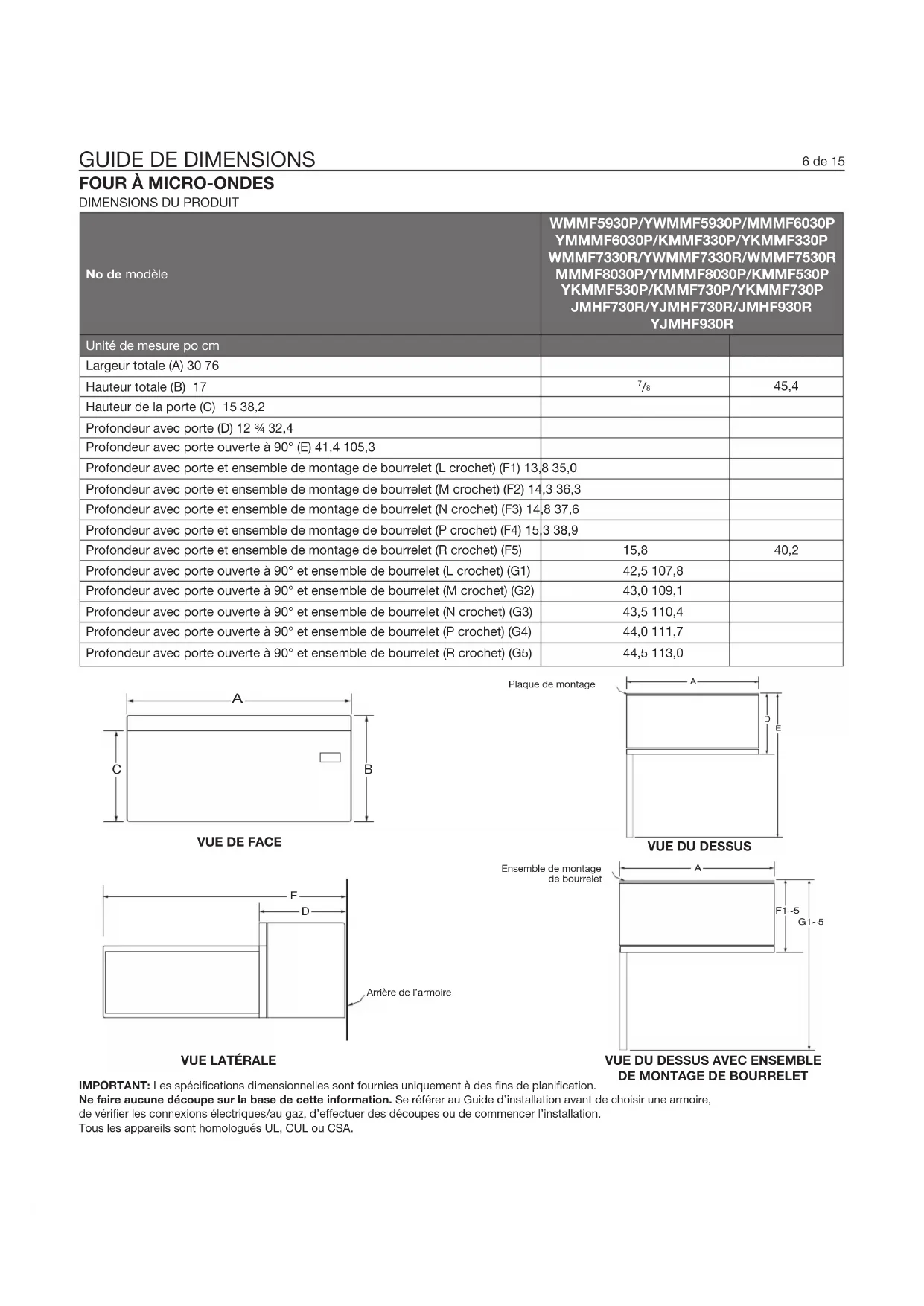

MODE D'EMPLOI KMMF330PWH KITCHENAID

No de modèle	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Unité de mesure po cm
Largeur totale (A) 30 76
Hauteur totale (B) 17	^7/_B	45,4
Hauteur de la porte (C) 15 38,2
Profondeur avec porte (D) 12 34 32,4
Profondeur avec porte ouverte à 90° (E) 41,4 105,3
Profondeur avec porte et ensemble de montage de bourrelet (L crochet) (F1) 13,8 35,0
Profondeur avec porte et ensemble de montage de bourrelet (M crochet) (F2) 14,3 36,3
Profondeur avec porte et ensemble de montage de bourrelet (N crochet) (F3) 14,8 37,6
Profondeur avec porte et ensemble de montage de bourrelet (P crochet) (F4) 15,3 38,9
Profondeur avec porte et ensemble de montage de bourrelet (R crochet) (F5)	15,8	40,2
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (L crochet) (G1)	42,5 107,8
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (M crochet) (G2)	43,0 109,1
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (N crochet) (G3)	43,5 110,4
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (P crochet) (G4)	44,0 111,7
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (R crochet) (G5)	44,5 113,0

A C B

VUE DE FACE

Plaque de montage

A D E

VUE DU DESSUS

E D Arrière de l'armoire

VUE LATÉRALE

Ensemble de montage de bourrelet

A F1~5 G1~5

VUE DU DESSUS AVEC ENSEMBLE DE MONTAGE DE BOURRELET

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.

Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire,

de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.

Tous les appareils sont homologués UL, CUL ou CSA.

FOUR À MICRO-ONDES

DIMENSIONS DE CAVITÉ DU FOUR À MICRO-ONDES

No de modèle	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unité de mesure po cm
Hauteur de la cavité (A) 9,1 23
Largeur de la cavité (B) 18,1 46
Profondeur de la cavité (C) 11 27,9

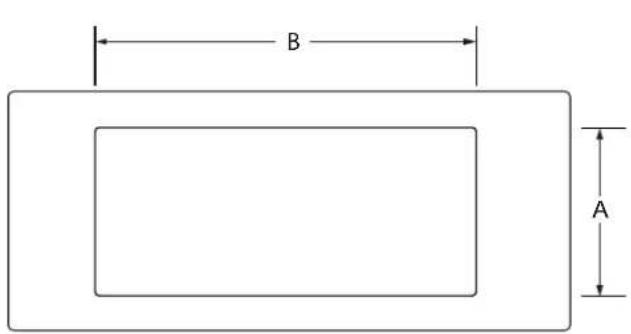

B A

VUE AVANT INTÉRIEURE DE LA CAVITÉ

C Arrière de l'armoire

VUE LATÉRALE INTÉRIEURE DE LA CAVITÉ

FOUR À MICRO-ONDES

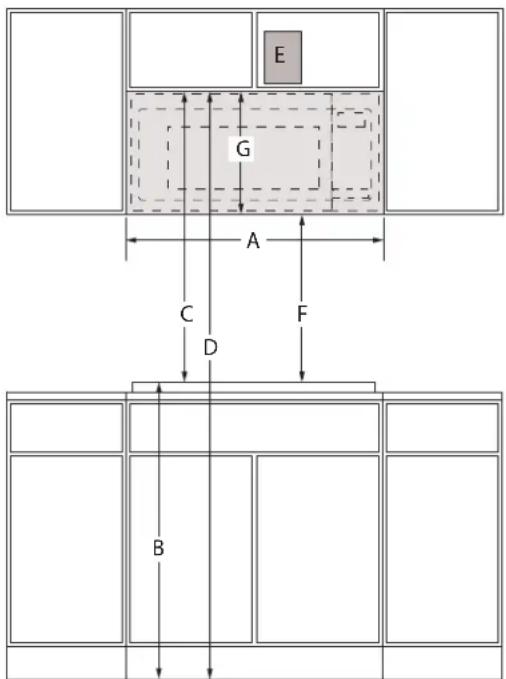

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RJMHF930R/YJMHF930R
DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT	po cm
Largeur de l'ouverture de l'armoire (minimum) (A) 30 76,2
Hauteur typique de la surface de cuisson au sol sur la base des comptoirs de 36 po (91,4 cm. (B)	36 91,4
Hauteur typique du haut de l'armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C)	30 76,2
Hauteur typique du haut de l'armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C)	36 91,4
Hauteur minimale du sol au sommet de l'ouverture de l'armoire.(B + C = D). (D)	66 167,6
Hauteur recommandée du sol au sommet de l'ouverture de l'armoire(B + C = D). (D)	72 183
Emplacements recommandés pour la prise électrique. (E) Voir le schéma ci-dessous
Hauteur minimum du plancher au bas du four à micro-ondes (F) 12	18	30,8
Hauteur recommandée du plancher au bas du four à micro-ondes (F) 18	18	46
Hauteur minimum de la surface plane arrière (G) 18		45,8

SPÉCIFICATIONS ÉLECTRIQUES

Une source d'alimentation de 120 V CA à 60 Hz uniquement et protégée par fusible de 15 A ou 20 A est nécessaire. On recommande d'utiliser un disjoncteur temporisé ou un circuit dédié. Ne pas utiliser de câble de rallonge.

EXIGENCES D'EMPLACEMENT

La structure de support doit être capable de soutenir une charge de 150 lb (68 kg) incluant le four à micro-ondes et l'armoire supérieure, y compris son contenu.

La plaque de montage doit être fixée à au moins un montant mural de 2 po x 4 po (5,1 cm x 10,2 cm).

La distance de montage entre un mur fixe sur le côté charnière de la porte et le four à micro-ondes est de 5 po (12,7 cm).

EXIGENCES CONCERNANT L'ÉVACUATION

Le four à micro-ondes a été configuré à l'usine pour une ventilation avec recyclage.

Pour évacuer à travers le sommet ou la paroi, consulter les instructions d'installation pour plus d'informations.

FOUR À MICRO-ONDES

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/ KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Mesure de l'ouverture et du dégagement po cm
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (A) 12~12,75 30,5~32,4
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (B) 12,75~13 32,4~33
Profondeur de l'armoire supérieure (minimum – maximum)* (C) 0,5 1,27
Ce produit peut-il être installé en affleurement? En affleurement fait référence à l'appareil qui ne dépasse pas la profondeur de l'armoire. (O/N)	(A) N(B) O

*Ce four à micro-ondes est réglé en usine pour une armoire supérieure de 12 po (30,5 cm)\~13 po (33,02 cm) de profondeur, installé avec la plaque de montage fournie.

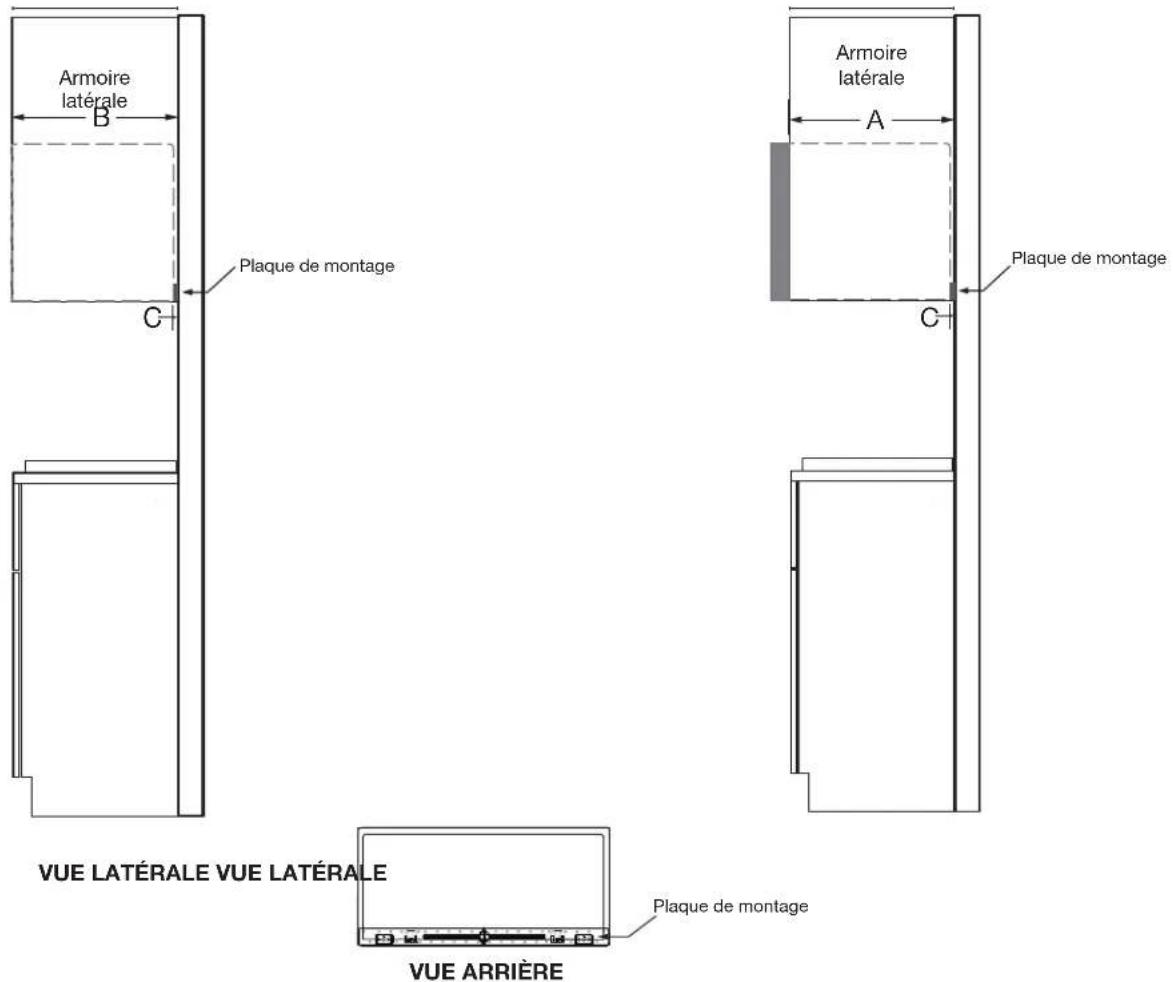

Armoire latérale B Plaque de montage C Armoire latérale A Plaque de montage C VUE LATÉRALE VUE LATÉRALE Plaque de montage VUE ARRIÈRE

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire, de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.
Tous les appareils sont homologués UL, CUL ou CSA.

FOUR À MICRO-ONDES

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930PMMMF6030P/YMMMM6030PKMMF330P/YKMMF330PWMMF7330R/YWMMF7330RWMMF7530R/MMMF8030PYMMMF8030P/KMMF530PYKMMF530P/KMMF730PYKMMF730P/JMHF730RYJMHF730R/JMHF930RYJMHF930R
DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT	po cm
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (A1) 13 34 ~14 35~35,6
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (A2) 13~13 34 33~35
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* * (B1)	14 14 ~14 12	36,2~36,8
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (B2) 14~14 14 35,6~36,2
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (C1) 14 34 ~15 37,5~38,1
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (C2) 14 12 ~14 34 36,8~37,5
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (D1) 15 14 ~15 12 38,7~39,4
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (D2) 15~15 14 38,1~38,7
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (E1) 15 34 ~16 40~40.6
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (E2) 15 12 ~15 34 39,4~40
De l'arrière du four à micro-ondes à l'arrière de l'armoire ou au mur (F) 1,5~3,5 3,8~8,9
Ce produit peut-il être installé en affleurement? En affleurement fait référence à l'appareil qui ne dépasse pas la profondeur de l'armoire. (O/N)	(A1, B1, C1, D1, E1) O(A2, B2, C2, D2, E2) N

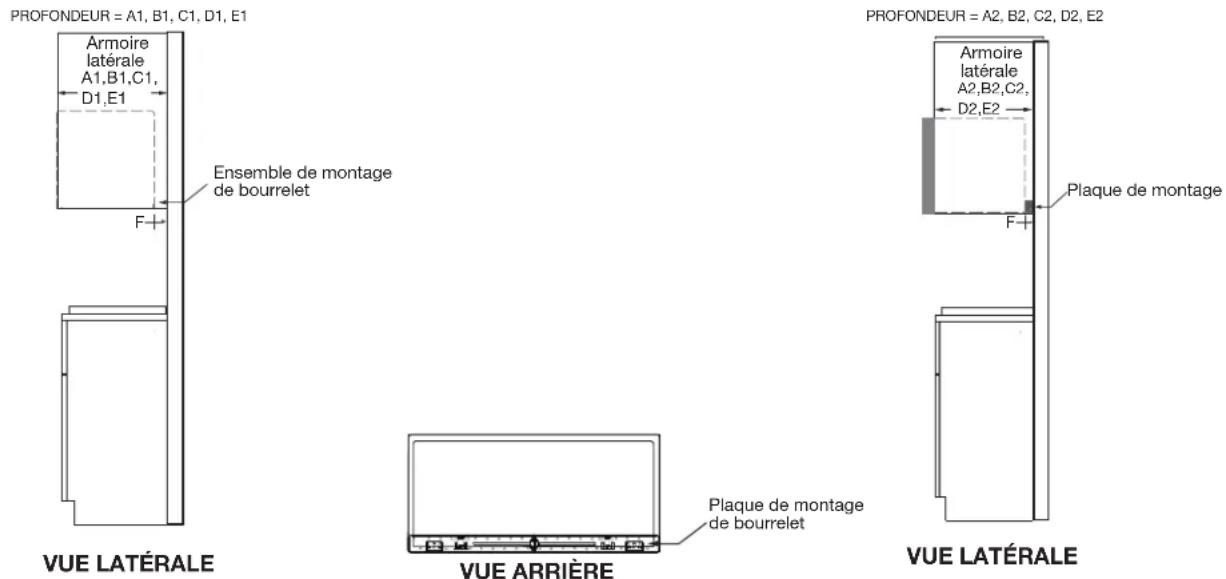

D- Profondeur de l'armoire du dessus

* Pour une armoire supérieure plus large que 13 po (33,02 cm) et d'une profondeur égale ou inférieure à 16 po (40,64 cm), installée avec l'ensemble de montage de bourrelet en option W11630300, l'ensemble de montage de bourrelet n'est pas fourni, mais peut être acheté auprès de Whirlpool®.

PROFONDEUR = A1, B1, C1, D1, E1 Armoire latérale A1,B1,C1, D1,E1 Ensemble de montage de bourrelet VUE LATÉRALE VUE ARRIÈRE Plaque de montage de bourrelet PROFONDEUR = A2, B2, C2, D2, E2 Armoire latérale A2,B2,C2, D2,E2 Plaque de montage VUE LATÉRALE

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.

Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire, de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.

Tous les appareils sont homologués UL, CUL ou CSA.
