Tipo de producto	Horno microondas empotrable
Marca	KitchenAid
Modelo	KMMF330PSS
Ancho total	76,2 cm (30 pulg)
Altura total	45,4 cm (17 7/8 pulg)
Profundidad con puerta cerrada	32,4 cm (12 3/4 pulg)
Profundidad con puerta abierta a 90°	105,3 cm (41,4 pulg)
Dimensiones interiores (An x Al x Pr)	46 x 23 x 27,9 cm (18,1 x 9,1 x 11 pulg)
Alimentación eléctrica	120 V, 60 Hz, 15-20 A, circuito dedicado recomendado
Tipo de ventilación	Recirculación de fábrica, extracción posible por la parte superior o la pared
Instalación	Empotrable bajo armario, posible instalación flush con kit opcional
Ancho de apertura mínimo	76,2 cm (30 pulg)
Profundidad de armario compatible	30,5 a 33 cm (12-13 pulg) con placa estándar; hasta 40,6 cm con kit de bisel
Carga máxima soportada	68 kg (150 lb) incluyendo el horno y el armario
Homologaciones	UL, CUL, CSA
Material interior	Acero inoxidable
Limpieza	Limpiar con un paño húmedo y un detergente suave
Piezas de repuesto disponibles	Kit de montaje de bisel (ref. W11630300)
Modelos compatibles con estas dimensiones	WMMF5930P, MMMF6030P, KMMF330P, WMMF7330R, etc.

Preguntas frecuentes - KMMF330PSS KITCHENAID

¿Cuáles son las dimensiones totales del horno microondas KitchenAid KMMF330PSS?

El horno mide 76,2 cm (30 pulg) de ancho, 45,4 cm (17 7/8 pulg) de alto y 32,4 cm (12 3/4 pulg) de profundidad con puerta cerrada. La profundidad con puerta abierta a 90° es de 105,3 cm (41,4 pulg).

¿Qué alimentación eléctrica se necesita?

Se requiere un tomacorriente 120 V, 60 Hz protegido con fusible de 15 A o 20 A. Se recomienda un circuito dedicado con disyuntor de retardo. No use extensiones.

¿Puedo instalar este horno al ras (flush) con el armario?

Sí, para una profundidad de armario de 34 a 40,6 cm (13,4 a 16 pulg), puede instalar el horno al ras usando el kit de montaje de bisel opcional W11630300. Sin este kit, la profundidad estándar es de 30,5 a 33 cm.

¿Cómo configurar la extracción de aire?

El horno está preconfigurado de fábrica para recirculación (filtración). Para extracción al exterior por la parte superior o la pared, siga las instrucciones de la guía de instalación.

¿Cuál es el peso máximo soportado por la estructura de montaje?

La placa de montaje y el armario deben soportar una carga total de 68 kg (150 lb), incluyendo el horno y el contenido del armario.

¿Cuáles son las dimensiones interiores de la cavidad?

La cavidad mide 46 cm (18,1 pulg) de ancho, 23 cm (9,1 pulg) de alto y 27,9 cm (11 pulg) de profundidad.

¿Cómo limpiar el interior del horno?

Use un paño húmedo con un detergente suave. Evite los abrasivos. La pared interior es de acero inoxidable.

¿Dónde puedo encontrar las piezas de repuesto?

El kit de montaje de bisel (ref. W11630300) está disponible a través de Whirlpool®. Otras piezas se pueden solicitar mediante el servicio al cliente de KitchenAid.

¿Este horno es compatible con un armario de 12 pulg (30,5 cm) de profundidad?

Sí, el horno está configurado de fábrica para una profundidad de armario de 12 a 13 pulg (30,5-33 cm) con la placa de montaje incluida. Sobresaldrá ligeramente si el armario mide exactamente 12 pulg.

¿Qué modelos están incluidos en esta hoja de dimensiones?

Las dimensiones y especificaciones cubren los modelos WMMF5930P, MMMF6030P, KMMF330P, WMMF7330R, WMMF7530R, MMMF8030P, KMMF530P, KMMF730P, JMHF730R y JMHF930R (y sus variantes Y).

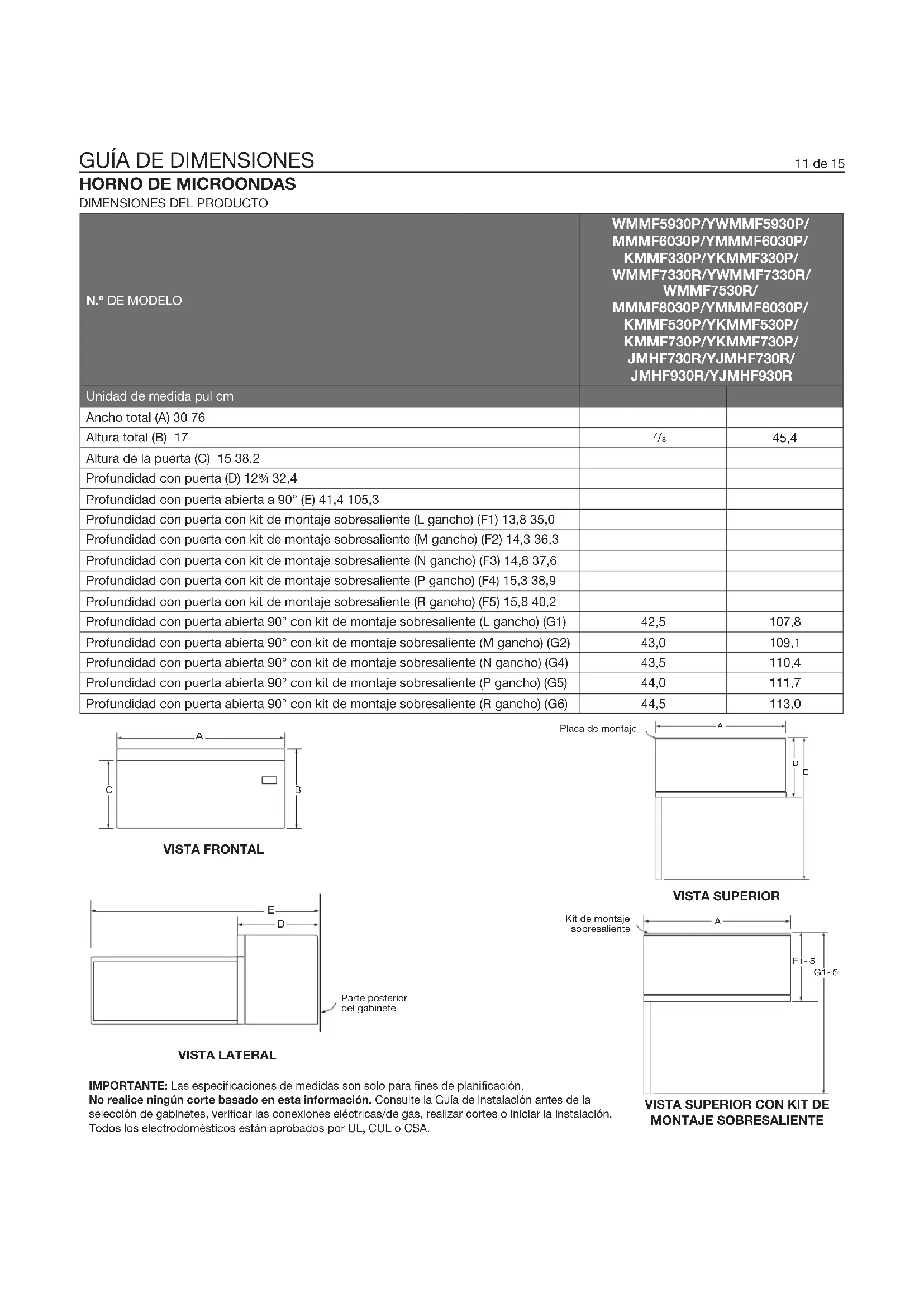

MANUAL DE USUARIO KMMF330PSS KITCHENAID

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030P/YMMM F6030P/ KMMF330P/YKMMF330P/ WMMF7330R/YWMMF7330R/ WMMF7530R/ MMMF8030P/YMMM F8030P/ KMMF530P/YKMMF530P/ KMMF730P/YKMMF730P/ JMHF730R/YJMHF730R/ JMHF930R/YJMHF930R
Unidad de medida pul cm
Ancho total (A) 30 76
Altura total (B) 17	^7/_8	45,4
Altura de la puerta (C) 15 38,2
Profundidad con puerta (D) 12 ^3⁄4 32,4
Profundidad con puerta abierta a 90° (E) 41,4 105,3
Profundidad con puerta con kit de montaje sobresaliente (L gancho) (F1) 13,8 35,0
Profundidad con puerta con kit de montaje sobresaliente (M gancho) (F2) 14,3 36,3
Profundidad con puerta con kit de montaje sobresaliente (N gancho) (F3) 14,8 37,6
Profundidad con puerta con kit de montaje sobresaliente (P gancho) (F4) 15,3 38,9
Profundidad con puerta con kit de montaje sobresaliente (R gancho) (F5) 15,8 40,2
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (L gancho) (G1)	42,5	107,8
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (M gancho) (G2)	43,0	109,1
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (N gancho) (G4)	43,5	110,4
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (P gancho) (G5)	44,0	111,7
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (R gancho) (G6)	44,5	113,0

A C B

VISTA FRONTAL

E D Parte posterior del gabinete

VISTA LATERAL

Placa de montaje A D E

VISTA SUPERIOR

Kit de montaje sobresaliente A F1~5 G1~5

VISTA SUPERIOR CON KIT DE MONTAJE SOBRESALIENTE

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

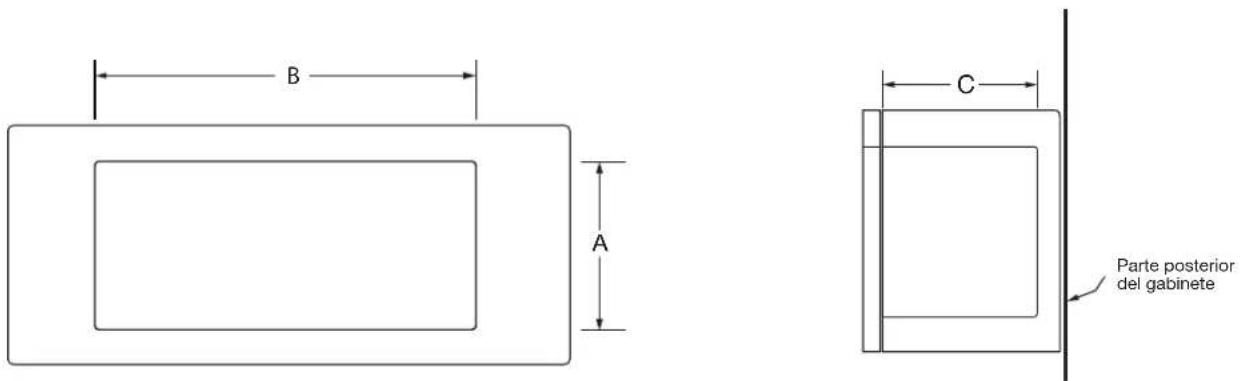

DIMENSIONES DE LA CAVIDAD INTERIOR DEL MICROONDAS

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unidad de medida pul cm
Altura de la cavidad (A)) 9,1 23
Ancho de la cavidad (B) 18,1 46
Profundidad de la cavidad (C) 11 27,9

B A C Parte posterior del gabinete

VISTA FRONTAL DE LA CAVIDAD INTERIOR VISTA LATERAL DE LA CAVIDAD INTERIOR

HORNO DE MICROONDAS

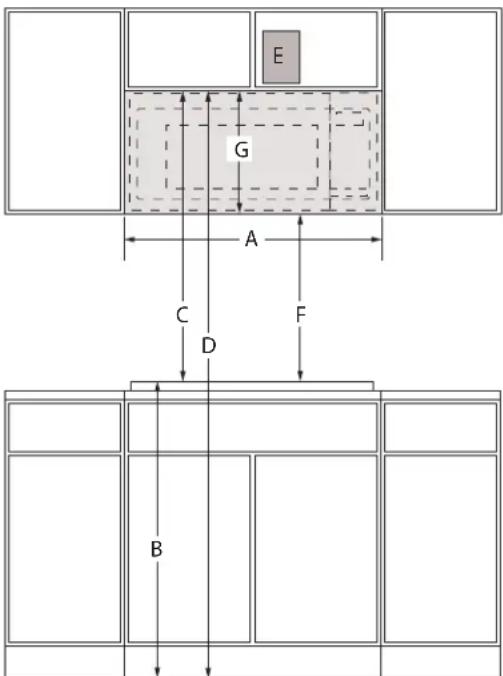

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Ancho de la abertura del gabinete (mínimo) (A) 30 76,2
Altura típica desde la superficie de cocción hasta el piso en base a encimeras de 36" (91,4 cm). (B)	36 91,4
Altura típica desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	30 76,2
Altura recomendada desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	36 91,4
Altura mínima desde al piso hasta la parte superior de la abertura del gabinete. (B + C = D). (D)	66 167,6
Altura recomendada desde al piso hasta la parte superior de la abertura del gabinete(B + C = D). (D)	72 183
Ubicación recomendada para la conexión eléctrica. (E) Consulte el esquema que aparece a continuación
Altura mínima del piso al fondo del horno de microondas (F) 12	^1/_8	30,8
Altura recomendada del piso al fondo del horno de microondas (F) 18	^1/_8	46
Altura mínima de la superficie posterior plana (G) 18		45,8

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.

REQUISITOS ELÉCTRICOS

120 V, 60 Hz solo CA, se requiere suministro eléctrico con fusible de 15 A o 20 A. Se recomienda un fusible retardador o un disyuntor dedicado. No utilice un cable de extensión.

REQUISITOS DE LA UBICACIÓN

La estructura de soporte debe poder soportar 150 lb (68 kg), incluido el horno de microondas y el gabinete superior, incluido el contenido.

La placa de montaje debe sujetarse a una viga de pared de 2" x 4" (5,1 cm x 10,2 cm) como mínimo.

La distancia de montaje entre una pared fija en el lado alto de la puerta y el horno de microondas es de 5" (12,7 cm).

REQUISITOS DE VENTILACIÓN

El horno de microondas está configurado de fábrica en ventilación recirculante.

Para obtener más información para instalar la ventilación en la pared o en el techo, consulte las instrucciones de instalación.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Medidas de la abertura/espacio pul cm
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A)	12~12,75 30,5~32,4
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B)	12,75~13 32,4~33
Profundidad del gabinete superior (mínimo-máximo)* (C)	0,5 1,27
¿Este producto se puede instalar al ras? Al ras significa que elelectrodoméstico no sobresale del gabinete. (S/N)	(A) N(B) Y

*Este horno de microondas está configurado de fábrica para una profundidad de gabinete superior de 12" (30,5 cm)\~13" (33,02 cm), instálelo con la placa de montaje provista.

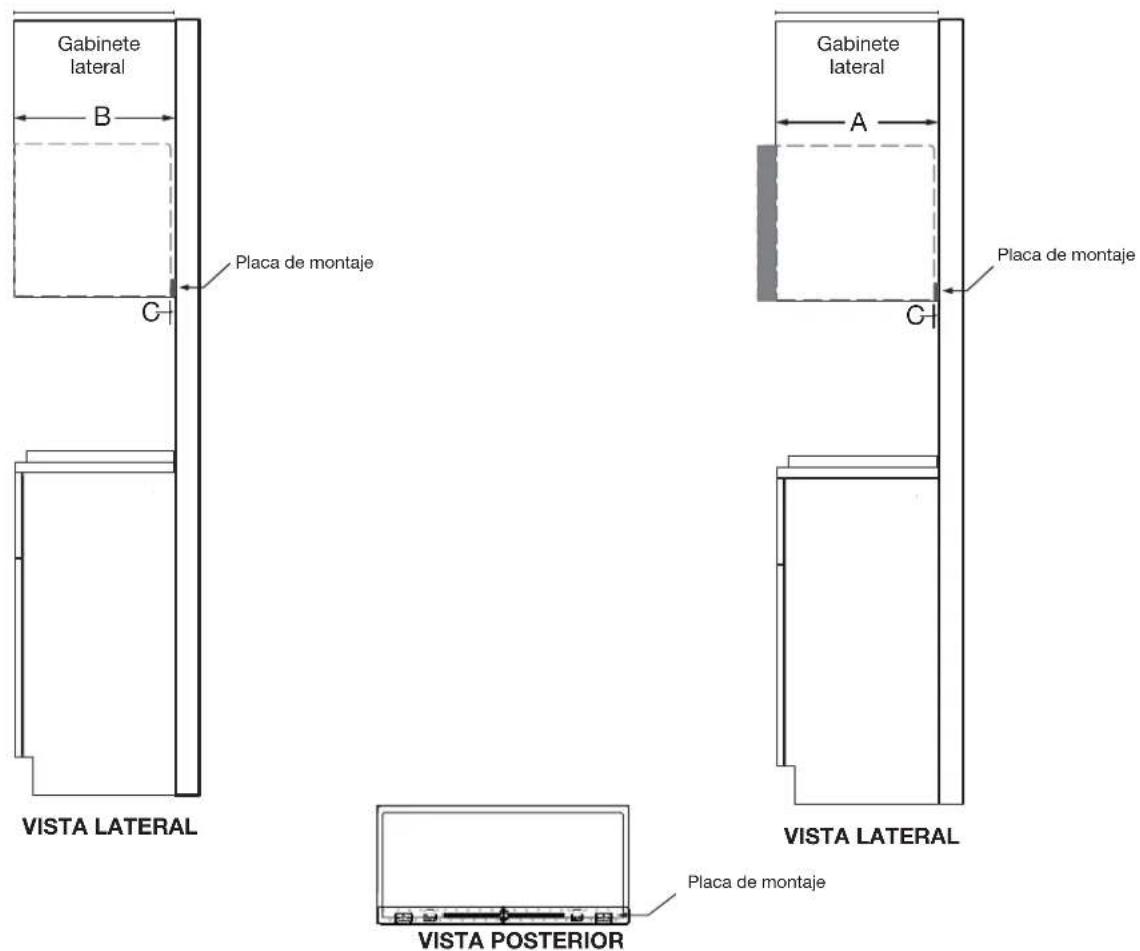

Gabinete lateral B Placa de montaje C VISTA LATERAL Gabinete lateral A Placa de montaje C VISTA LATERAL Placa de montaje VISTA POSTERIOR

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación. No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Profundidad del gabinete superior (mínimo-máximo) Al ras* (A1) 13 34 -	14 35~35,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A2)	13~13 34 33~35
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B1) 14 14 -	14 12 36,2~36,8
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (B2)	14~14 14 35,6~36,2
Profundidad del gabinete superior (mínimo-máximo) Al ras* (C1) 14 34 -	15 37,5~38,1
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (C2)	14 12 ~14 34 36,8~37,5
Profundidad del gabinete superior (mínimo-máximo) Al ras* (D1) 15 14 -	15 12 38,7~39,4
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (D2)	15~15 14 38,1~38,7
Profundidad del gabinete superior (mínimo-máximo) Al ras* (E1) 15 34 -	16 40~40,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (E2)	15 12 ~15 34 39,4~40
Parte posterior del horno de microondas a la parte posterior del gabinete o pared (F)	1,5~3,5 3,8~8,9
¿Este producto se puede instalar al ras? Al ras significa que el electrodoméstico no sobresale del gabinete. (S/N)	(A1, B1, C1, D1, E1) Y(A2, B2, C2, D2, E2) N

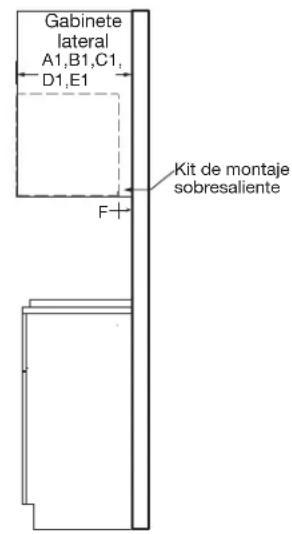

D-Profundidad del gabinete superior

*Para la profundidad del gabinete superior a 13" (33,02 cm) y menor o igual a 16" (40,64 cm) de profundidad del gabinete superior, instálelo con el kit de montaje sobresaliente opcional W11630300, este no se incluye, pero se puede comprar en Whirlpool®.

PROFUNDIDAD = A1, B1, C1, D1, E1

Gabinete lateral A1,B1,C1, D1,E1 Kit de montaje sobresaliente F+

VISTA LATERAL

Placa de montaje sobresaliente

PROFUNDIDAD = A2, B2, C2, D2, E2

Gabinete lateral A2,B2,C2, D2,E2 Placa de montaje F+

VISTA LATERAL

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.
