Type de produit	Four à micro-ondes encastrable
Marque	KitchenAid
Modèle	KMMF330PSS
Largeur hors-tout	76,2 cm (30 po)
Hauteur hors-tout	45,4 cm (17 7/8 po)
Profondeur avec porte fermée	32,4 cm (12 3/4 po)
Profondeur porte ouverte à 90°	105,3 cm (41,4 po)
Dimensions intérieures (L x H x P)	46 x 23 x 27,9 cm (18,1 x 9,1 x 11 po)
Alimentation électrique	120 V, 60 Hz, 15-20 A, circuit dédié recommandé
Type de ventilation	Recyclage en usine, évacuation possible par le haut ou la paroi
Installation	Encastrable sous armoire, affleurement possible avec kit optionnel
Largeur d'ouverture minimale	76,2 cm (30 po)
Profondeur d'armoire compatible	30,5 à 33 cm (12-13 po) avec plaque standard ; jusqu'à 40,6 cm avec kit bourrelet
Charge maximale supportée	68 kg (150 lb) incluant le four et l'armoire
Homologations	UL, CUL, CSA
Matériau intérieur	Acier inoxydable
Nettoyage	Nettoyer avec un chiffon humide et un détergent doux
Pièces détachées disponibles	Kit de montage bourrelet (réf. W11630300)
Modèles compatibles avec ces dimensions	WMMF5930P, MMMF6030P, KMMF330P, WMMF7330R, etc.

FOIRE AUX QUESTIONS - KMMF330PSS KITCHENAID

Quelles sont les dimensions hors-tout du four micro-ondes KitchenAid KMMF330PSS ?

Le four mesure 76,2 cm (30 po) de large, 45,4 cm (17 7/8 po) de haut et 32,4 cm (12 3/4 po) de profondeur porte fermée. La profondeur porte ouverte à 90° est de 105,3 cm (41,4 po).

Quelle alimentation électrique est nécessaire ?

Une prise 120 V, 60 Hz protégée par fusible de 15 A ou 20 A est requise. Un circuit dédié avec disjoncteur temporisé est recommandé. N'utilisez pas de rallonge.

Puis-je installer ce four en affleurement (flush) avec l'armoire ?

Oui, pour une profondeur d'armoire de 34 à 40,6 cm (13,4 à 16 po), vous pouvez installer le four en affleurement en utilisant le kit de montage bourrelet optionnel W11630300. Sans ce kit, la profondeur standard est de 30,5 à 33 cm.

Comment configurer l'évacuation de l'air ?

Le four est préréglé en usine pour un recyclage (filtration). Pour une évacuation vers l'extérieur par le haut ou la paroi, suivez les instructions du guide d'installation.

Quel est le poids maximum supporté par la structure de montage ?

La plaque de montage et l'armoire doivent supporter une charge totale de 68 kg (150 lb), incluant le four et le contenu de l'armoire.

Quelles sont les dimensions intérieures de la cavité ?

La cavité mesure 46 cm (18,1 po) de large, 23 cm (9,1 po) de haut et 27,9 cm (11 po) de profondeur.

Comment nettoyer l'intérieur du four ?

Utilisez un chiffon humide avec un détergent doux. Évitez les abrasifs. La paroi intérieure est en acier inoxydable.

Où puis-je trouver les pièces détachées ?

Le kit de montage bourrelet (réf. W11630300) est disponible auprès de Whirlpool®. D'autres pièces peuvent être commandées via le service client KitchenAid.

Ce four est-il compatible avec une armoire de 12 po (30,5 cm) de profondeur ?

Oui, le four est réglé en usine pour une profondeur d'armoire de 12 à 13 po (30,5-33 cm) avec la plaque de montage fournie. Il dépassera légèrement si l'armoire fait exactement 12 po.

Quels modèles sont inclus dans cette fiche de dimensions ?

Les dimensions et spécifications couvrent les modèles WMMF5930P, MMMF6030P, KMMF330P, WMMF7330R, WMMF7530R, MMMF8030P, KMMF530P, KMMF730P, JMHF730R et JMHF930R (et leurs variantes Y).

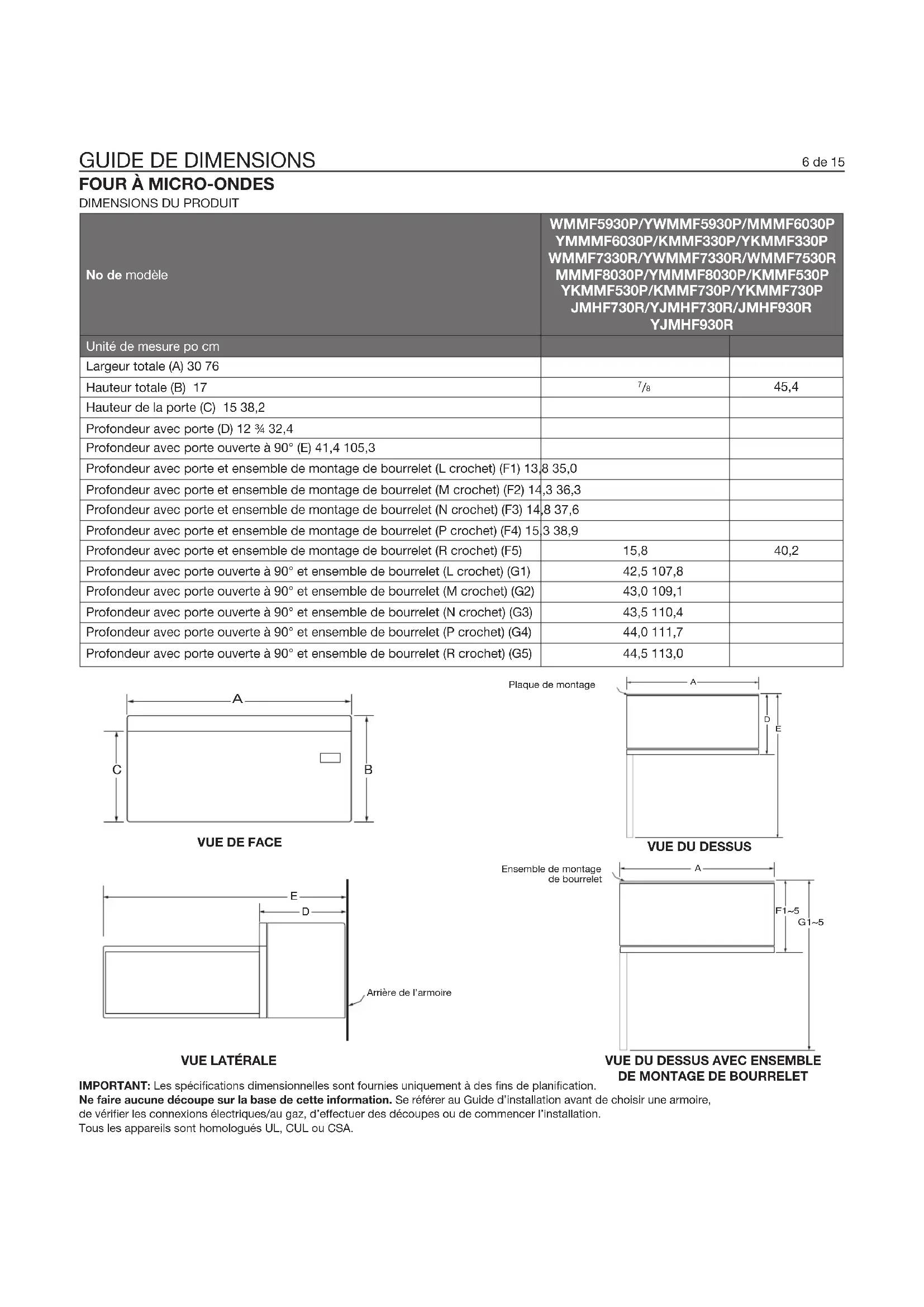

MODE D'EMPLOI KMMF330PSS KITCHENAID

No de modèle	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Unité de mesure po cm
Largeur totale (A) 30 76
Hauteur totale (B) 17	^7/_8	45,4
Hauteur de la porte (C) 15 38,2
Profondeur avec porte (D) 12 34 32,4
Profondeur avec porte ouverte à 90° (E) 41,4 105,3
Profondeur avec porte et ensemble de montage de bourrelet (L crochet) (F1) 13,8 35,0
Profondeur avec porte et ensemble de montage de bourrelet (M crochet) (F2) 14,3 36,3
Profondeur avec porte et ensemble de montage de bourrelet (N crochet) (F3) 14,8 37,6
Profondeur avec porte et ensemble de montage de bourrelet (P crochet) (F4) 15,3 38,9
Profondeur avec porte et ensemble de montage de bourrelet (R crochet) (F5)	15,8	40,2
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (L crochet) (G1)	42,5 107,8
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (M crochet) (G2)	43,0 109,1
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (N crochet) (G3)	43,5 110,4
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (P crochet) (G4)	44,0 111,7
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (R crochet) (G5)	44,5 113,0

A C B

VUE DE FACE

Plaque de montage

A D E

VUE DU DESSUS

E D Arrière de l'armoire

VUE LATÉRALE

Ensemble de montage de bourrelet

A F1~5 G1~5

VUE DU DESSUS AVEC ENSEMBLE DE MONTAGE DE BOURRELET

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.

Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire,

de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.

Tous les appareils sont homologués UL, CUL ou CSA.

FOUR À MICRO-ONDES

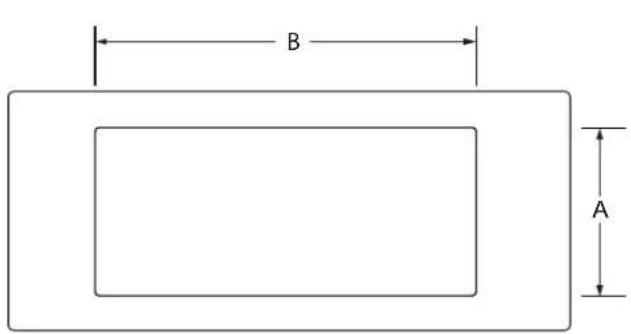

DIMENSIONS DE CAVITÉ DU FOUR À MICRO-ONDES

No de modèle	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unité de mesure po cm
Hauteur de la cavité (A) 9,1 23
Largeur de la cavité (B) 18,1 46
Profondeur de la cavité (C) 11 27,9

B A

VUE AVANT INTÉRIEURE DE LA CAVITÉ

C Arrière de l'armoire

VUE LATÉRALE INTÉRIEURE DE LA CAVITÉ

FOUR À MICRO-ONDES

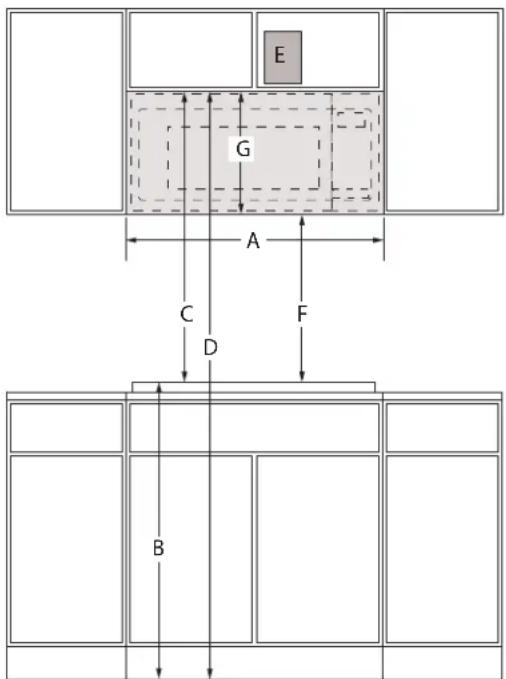

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RJMHF930R/YJMHF930R
DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT	po cm
Largeur de l'ouverture de l'armoire (minimum) (A) 30 76,2
Hauteur typique de la surface de cuisson au sol sur la base des comptoirs de 36 po (91,4 cm. (B)	36 91,4
Hauteur typique du haut de l'armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C)	30 76,2
Hauteur typique du haut de l'armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C)	36 91,4
Hauteur minimale du sol au sommet de l'ouverture de l'armoire.(B + C = D). (D)	66 167,6
Hauteur recommandée du sol au sommet de l'ouverture de l'armoire(B + C = D). (D)	72 183
Emplacements recommandés pour la prise électrique. (E) Voir le schéma ci-dessous
Hauteur minimum du plancher au bas du four à micro-ondes (F) 12	18	30,8
Hauteur recommandée du plancher au bas du four à micro-ondes (F) 18	18	46
Hauteur minimum de la surface plane arrière (G) 18		45,8

SPÉCIFICATIONS ÉLECTRIQUES

Une source d'alimentation de 120 V CA à 60 Hz uniquement et protégée par fusible de 15 A ou 20 A est nécessaire. On recommande d'utiliser un disjoncteur temporisé ou un circuit dédié. Ne pas utiliser de câble de rallonge.

EXIGENCES D'EMPLACEMENT

La structure de support doit être capable de soutenir une charge de 150 lb (68 kg) incluant le four à micro-ondes et l'armoire supérieure, y compris son contenu.

La plaque de montage doit être fixée à au moins un montant mural de 2 po x 4 po (5,1 cm x 10,2 cm).

La distance de montage entre un mur fixe sur le côté charnière de la porte et le four à micro-ondes est de 5 po (12,7 cm).

EXIGENCES CONCERNANT L'ÉVACUATION

Le four à micro-ondes a été configuré à l'usine pour une ventilation avec recyclage.

Pour évacuer à travers le sommet ou la paroi, consulter les instructions d'installation pour plus d'informations.

FOUR À MICRO-ONDES

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/ KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Mesure de l'ouverture et du dégagement po cm
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (A) 12	~12,75 30,5~32,4
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (B) 1	2,75~13 32,4~33
Profondeur de l'armoire supérieure (minimum – maximum)* (C) 0,5 1,27
Ce produit peut-il être installé en affleurement? En affleurement fait référence à l'appareil qui ne dépasse pas la profondeur de l'armoire. (O/N)	(A) N(B) O

*Ce four à micro-ondes est réglé en usine pour une armoire supérieure de 12 po (30,5 cm)\~13 po (33,02 cm) de profondeur, installé avec la plaque de montage fournie.

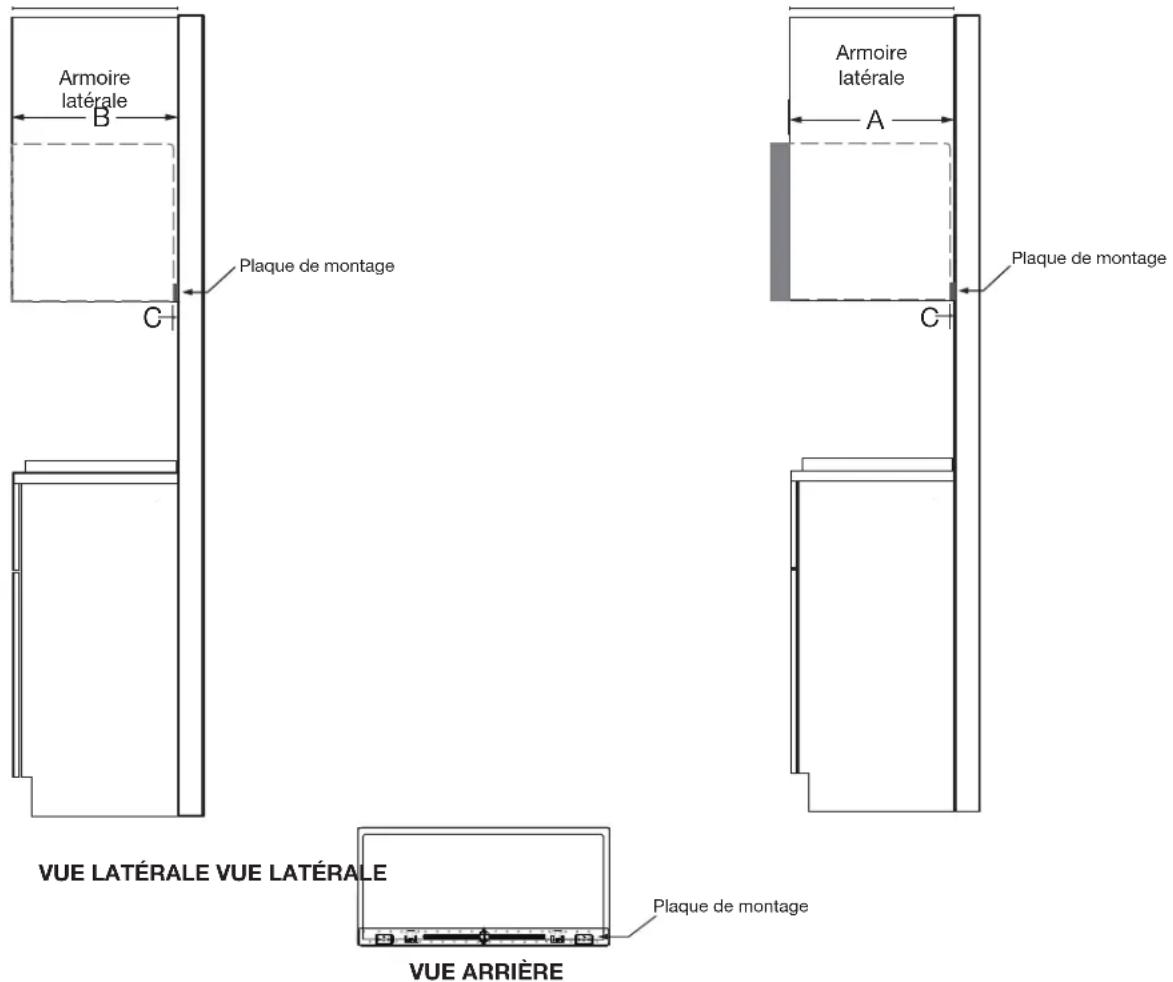

Armoire latérale B Plaque de montage C Armoire latérale A Plaque de montage C VUE LATÉRALE VUE LATÉRALE Plaque de montage VUE ARRIÈRE

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire, de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.
Tous les appareils sont homologués UL, CUL ou CSA.

FOUR À MICRO-ONDES

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930PMMMF6030P/YMMMM F6030PKMMF330P/YKMMF330PWMMF7330R/YWMMF7330RWMMF7530R/MMMF8030PYMMMF8030P/KMMF530PYKMMF530P/KMMF730PYKMMF730P/JMHF730RYJMHF730R/JMHF930RYJMHF930R
DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT	po cm
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (A1) 13 34 ~14 35~35,6
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (A2) 13~13 34 33~35
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* * (B1)	14 14 ~14 12	36,2~36,8
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (B2) 14~14 14 35,6~36,2
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (C1) 14 34 ~15 37,5~38,1
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (C2) 14 12 ~14 34 36,8~37,5
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (D1) 15 14 ~15 12 38,7~39,4
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (D2) 15~15 14 38,1~38,7
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (E1) 15 34 ~16 40~40.6
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (E2) 15 12 ~15 34 39,4~40
De l'arrière du four à micro-ondes à l'arrière de l'armoire ou au mur (F) 1,5~3,5 3,8~8,9
Ce produit peut-il être installé en affleurement? En affleurement fait référence à l'appareil qui ne dépasse pas la profondeur de l'armoire. (O/N)	(A1, B1, C1, D1, E1) O(A2, B2, C2, D2, E2) N

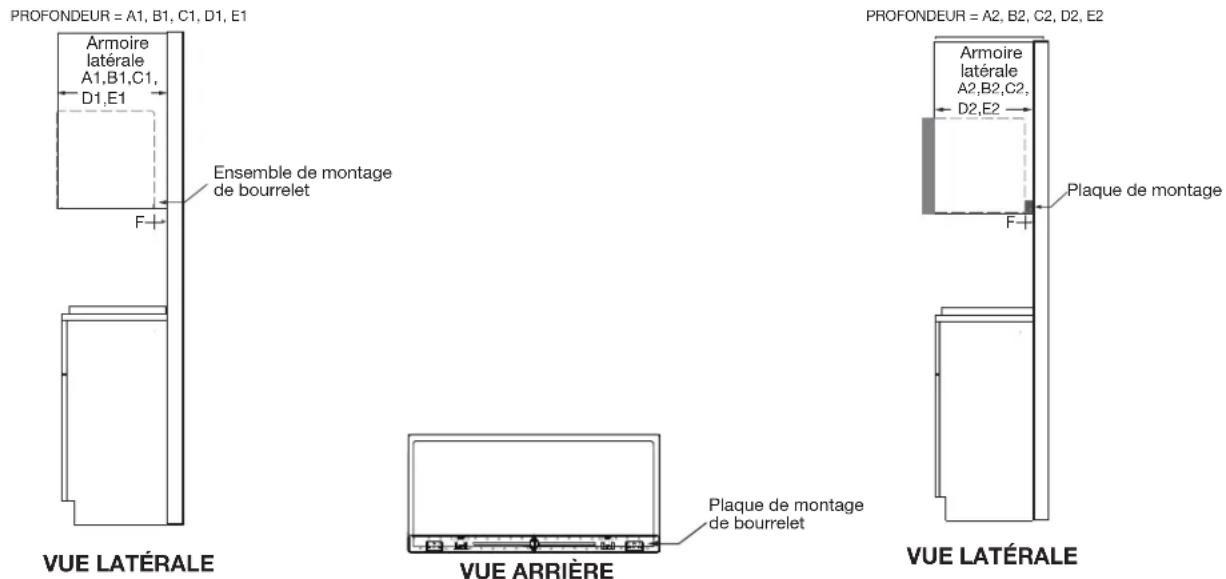

D- Profondeur de l'armoire du dessus

* Pour une armoire supérieure plus large que 13 po (33,02 cm) et d'une profondeur égale ou inférieure à 16 po (40,64 cm), installée avec l'ensemble de montage de bourrelet en option W11630300, l'ensemble de montage de bourrelet n'est pas fourni, mais peut être acheté auprès de Whirlpool®.

PROFONDEUR = A1, B1, C1, D1, E1 Armoire latérale A1,B1,C1, D1,E1 Ensemble de montage de bourrelet VUE LATÉRALE VUE ARRIÈRE Plaque de montage de bourrelet PROFONDEUR = A2, B2, C2, D2, E2 Armoire latérale A2,B2,C2, D2,E2 Plaque de montage VUE LATÉRALE

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.

Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire, de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.

Tous les appareils sont homologués UL, CUL ou CSA.
