Tipo de producto	Cinta de correr eléctrica
Marca	BH Fitness
Modelo	F1 TFT
Pantalla	Pantalla TFT táctil color
Visualización	Duración, velocidad, distancia, inclinación, pulso, calorías
Programas de entrenamiento	Manual, 36 predefinidos, usuario, objetivo (tiempo/distancia/calorías), navegación, frecuencia cardíaca (HRC)
Rango de velocidad	1,0 a 18 km/h
Rango de inclinación	0 a 15% (motorizada)
Accesos directos velocidad	3, 6, 10, 16 km/h
Accesos directos inclinación	2, 4, 6, 8, 10%
Medición del pulso	Empuñaduras (hand grip) + cinturón cardíaco (opcional)
Función ECO	Modo económico que reduce el consumo
Multimedia	Puerto USB, soporte iPod/iPhone/iPad, navegación por Internet vía WiFi
Seguridad	Llave de seguridad con clip, botón STOP de emergencia
Alimentación	Enchufe de red con toma de tierra
Dimensiones (aprox.)	170 x 80 x 130 cm
Peso (aprox.)	80 kg
Mantenimiento	Lubricación regular de la cinta, verificación de la tensión
Servicios	Servicio de asistencia técnica (SAT) disponible

Preguntas frecuentes - F1 TFT BH FITNESS

¿Cómo poner en marcha la cinta de correr F1 TFT?

Enchufe la máquina en un enchufe con toma de tierra, coloque el interruptor general (L) en la posición 1, luego inserte la llave de seguridad en su ranura (E). La pantalla principal se enciende. Presione START para iniciar.

¿Cómo cambiar el idioma de la pantalla?

En la pantalla principal, presione el ícono del globo terráqueo en la parte superior derecha, luego elija el idioma deseado en la lista.

¿Cómo pasar de kilómetros a millas?

En la pantalla principal, presione el ícono de configuración, seleccione la opción 'mil switch' y elija la unidad de medida deseada.

¿Cuáles son los programas de entrenamiento disponibles?

La cinta ofrece: un programa Manual, 36 programas predefinidos, un programa Usuario, tres programas de Objetivo (tiempo, distancia, calorías), un programa Navegación (video continuo) y un programa de Control de frecuencia cardíaca (HRC).

¿Cómo usar la función ECO?

En modo manual o programas, presione el botón ECO. La máquina reduce la inclinación y el consumo eléctrico. El tiempo se muestra alternando con la palabra 'ECO'. Presione ECO nuevamente para salir del modo.

¿Cómo medir el pulso con esta cinta?

Coloque ambas manos sobre los sensores de pulso (R) ubicados en la unidad electrónica. El pulso se muestra en pocos segundos y el símbolo del corazón parpadea a su ritmo. También puede usar un cinturón cardíaco opcional para mayor precisión.

¿Qué hacer si la cinta de correr no se enciende?

Verifique que la máquina esté enchufada a una toma de corriente, que el interruptor general esté en la posición 1 y que la llave de seguridad esté bien insertada en su ranura (E).

¿Cómo ajustar la inclinación de la cinta?

Use las teclas INCLINE (+) y INCLINE (-) en el monitor para ajustar la inclinación de 0 a 15%. También hay accesos directos (2, 4, 6, 8, 10%). Importante: nunca coloque objetos debajo de la cinta para modificar la inclinación.

¿Cómo detener de emergencia la cinta?

Presione el botón rojo STOP o retire la llave de seguridad de su ranura. La máquina se detiene instantáneamente. Para reiniciar, vuelva a colocar la llave y presione START.

¿Cómo mantener la cinta de correr?

Lubrique regularmente la banda de deslizamiento, verifique la tensión de la cinta y de la correa de transmisión. Si la cinta se descentra, controle el nivel del suelo. En caso de falla, consulte la sección de errores (E1, E2, etc.) del manual.

MANUAL DE USUARIO F1 TFT BH FITNESS

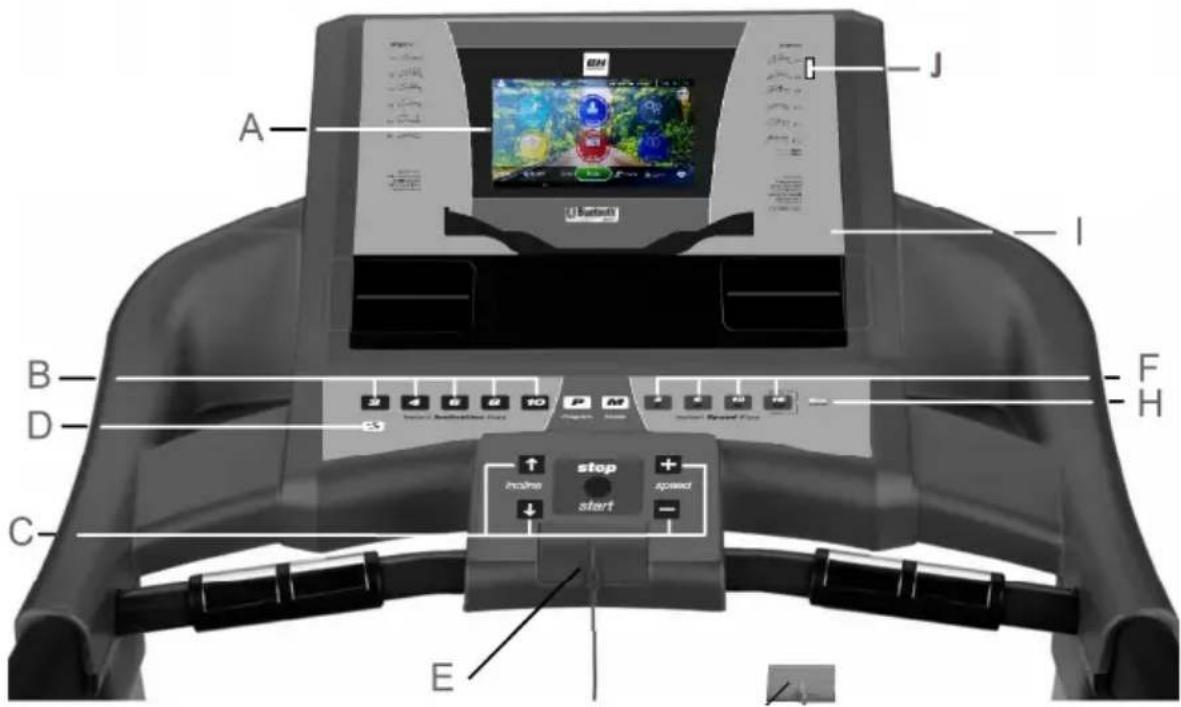

ELEMENTOS DEL MONITOR.-

A: En este display se muestran simultáneamente Inclinación; Tiempo; Programas; Velocidad; Distancia; Pulso y Calorías.

B: Pulsadores o teclas de acceso rápido a inclinación (2- 4- 6- 8- 10).

C : Este electrónico (Monitor) dispone de 7 pulsadores o teclas: PROGRAM; MODE; INCLINACIÓN ▲▼; START/STOP; VELOCIDAD Km/h (+ -).

D: Ventilador.

E: Alojamiento de llave de seguridad.

F: Pulsadores o teclas de acceso rápido a la velocidad (3- 6- 10-16Km/h).

g: Llave de seguridad.

H: Tecla ECO

I: Soporte para iPod, iPhone y iPad

J: Puerto USB

PUESTA EN MARCHA.-

Conecte la unidad a un enchufe provisto de terminal TIERRA ponga el interruptor (L) en posición (1). Fig.1.

La llave de seguridad (g) deberá estar colocada en su alojamiento (E) Fig.2.

En caso contrario la máquina no se pondrá en marcha y mostrará un mensaje de advertencia.

La máquina se encenderá en la pantalla principal. Fig. 4.

Para minimizar o maximizar la barra con los parámetros de ejercicio pulse

las flechas y

CAMBIO DE IDIOMA.-

En la pantalla principal pulse el icono de la esfera situado en la esquina superior derecha.

Seleccione el idioma deseado de la lista desplegada.

CAMBIO DE KILÓMETROS A MILLAS.-

En la pantalla principal pulse

Configuración, seleccione la opción mil switch y escoja la unidad de medida que desee. Fig. 6

INSTRUCCIONES DE FUNCIONAMIENTO.-

Este monitor dispone de los siguientes programas: 1 programa MANUAL; 36 programas en PROGRAMAS PREDEFINIDOS; 1 programa de USUARIO; 3 programas OBJETIVO; 1 programa de MODO NAVEGACION y 1 programa de CONTROL DE FRECUENCIA CARDIACA.

Pulse la tecla START/STOP y la máquina se pondrá en funcionamiento transcurridos 3 segundos, indicados en forma descendente en el display central de acuerdo con los valores que haya introducido.

Usted puede variar en cualquier momento del programa, la velocidad, pulsando las teclas SPEED ( ) entre los valores de 1.0–18 Km/h y la inclinación, pulsando las teclas INCLINE ( ) del monitor.

Pulsando la tecla START/STOP o quitando la LLAVE DE SEGURIDAD la máquina se parará y mostrará un resumen de su ejercicio. Fig.8

MODO MANUAL.

Este programa mantiene un perfil constante plano que el usuario puede variar a lo largo del ejercicio.

Para elegir este programa, entre en SMART RUN y elija el programa MANUAL. Fig. 7.

Pulse START para comenzar.

MODO PROGRAMAS.-

Este programa permite realizar un perfil predefinido.

Para seleccionar este programa entre en SMART RUN y elija el programa PROGRAM MODE. Fig. 9.

Seleccione el programa deseado y la duración del mismo en la parte superior de la pantalla.

Gráficos de programas del P1 al P36. Ver páginas finales.-

Pulse la tecla START para comenzar.

FUNCIÓN ECO.-

Pulse este botón en modo programas o modo manual para entrar en modo económico. La máquina cambiará la inclinación y la configuración para disminuir el consumo eléctrico y en la ventana de tiempo se alternará el tiempo con la palabra ECO. Pulse de nuevo el botón ECO para salir de esta función.

MODO NAVEGACIÓN.-

Este programa reproduce un video de forma continua durante el entrenamiento.

Para seleccionar este programa entre en SMART RUN y elija el programa NAVEGACIÓN. Fig. 10.

Escoja el video que será reproducido durante el ejercicio. Pulse start para comenzar.

MODO PROGRAMA DE USUARIO.-

Este programa permite diseñar los gráficos de velocidad y de inclinación con referencia a su forma física.

Para seleccionar este programa entre en SMART RUN y elija el programa USUARIO. Fig. 11.

Seleccione el perfil de inclinación y velocidad deseado en los gráficos de la pantalla y la duración del mismo en la parte superior.

Pulse START para comenzar.

HRC (Heart Rate Control).-

Este programa le sirve para realizar el ejercicio en esta máquina, con un pulso constante que usted haya seleccionado.

Para seleccionar este programa entre en SMART RUN y elija el programa FRECUENCIA CARDIACA. Fig. 12.

Seleccione su edad, pulsaciones y el tiempo deseado de ejercicio y pulse START para comenzar.

Si por ejemplo usted ha programado 100 P.P.M (pulsaciones por minuto) en el momento que se rebasa esa cifra, la maquina le irá disminuyendo la velocidad. Si por el contrario no llegase a las P.P.M. programadas, la máquina aumentará la velocidad, hasta llegar al valor programado.

Es obligatorio utilizar la medición del ritmo cardiaco, usando para ello los sensores manuales (hand-grip) o la banda de pulso telemétrico de pecho.

El máximo número de pulsaciones que una persona nunca debe sobrepasar se le denomina ritmo máximo y éste disminuye con la edad. Una sencilla fórmula para calcular es restar a 210 la edad en años. El ejercicio, para que sea correcto, debe mantenerse entre el 65% y el 85 % del ritmo cardíaco máximo y se recomienda no sobrepasar el 85%.

PROGRAMA OBJETIVO.-

Este programa le permite seleccionar un objetivo de tiempo, distancia o calorías. El ejercicio terminará cuando se alcance ese objetivo.

Para seleccionar este programa entre en SMART RUN y elija el programa OBJETIVO. Fig. 13. Fig. 14. Fig 15.

Seleccione el objetivo deseado entre tiempo, distancia o calorías. Puede cambiar entre ellos deslizando el dedo hacia los laterales y cambiar el valor deslizando el dedo verticalmente. Pulse START para comenzar.

El monitor comenzará una cuenta regresiva hasta llegar al valor "0".

Nota: El objetivo marcado será el último que se ha fijado.

MULTIMEDIA.-

En el menú principal pulse la tecla Apps para acceder a las aplicaciones multimedia. Fig. 16.

Inserte un dispositivo USB con archivos de música para reproducirlos.

Para navegar por internet debe conectarse primero a una conexión WIFI en la esquina superior derecha.

Fig. 4.

PARADA DE EMERGENCIA.-

Para dar máxima seguridad al usuario, esta unidad dispone de una llave de seguridad (g) y de un botón de START/STOP.

La llave de seguridad (g) deberá estar colocada en su alojamiento (E), ver Fig.2.

En caso contrario, la máquina no se pondrá en marcha.

Cuando haga uso de la máquina, fije la llave de seguridad a la ropa mediante el clip. Con un tirón, la llave de seguridad saldrá de su alojamiento y la máquina se parará de forma instantánea. Para ponerla de nuevo en marcha, vuelva a colocar la llave en su alojamiento.

Quite la llave de seguridad (g) si esta no va a ser usada y guárdela fuera del alcance de los niños. Pulsando el botón rojo de START/STOP la unidad se parará inmediatamente.

Para ponerla de nuevo en marcha pulsar el botón START/STOP.

INCLINACIÓN.-

La inclinación es una función independiente a todas las funciones.

Cada vez que ponga el interruptor general (L) en la posición I, como se indica en la puesta en marcha, Fig.1. En el display de inclinación aparecerá el valor de inclinación que usted ha dejado.

Si la inclinación no está a cero cuando comienza el ejercicio con la tecla START/STOP, ésta irá a cero mientras la máquina se pone en funcionamiento.

Pulsando los botones INCLINE (+) o INCLINE (-), usted podrá ajustar la inclinación de su unidad desde el nivel 0 hasta el nivel 15 según a la inclinación a la que desee hacer el ejercicio.

Importante. No cambie la inclinación de su cinta de correr poniendo objetos debajo de la banda.

IMPORTANTE: LA INCLINACIÓN DEBE ESTAR EN SU NIVEL MAS BAJO ANTES DE PONER LA MÁQUINA DE ANDAR EN SU POSICIÓN DE PLEGADO.

MEDICIÓN DEL PULSO.-

El pulso se mide mediante la colocación de ambas manos en los sensores de pulso (R) que están en la unidad electrónica. La medida de pulso aparece después de unos segundos.

El símbolo del corazón al lado de la cifra de pulso parpadea al ritmo de su pulso.

IMPORTANTE. Este no es un aparato médico y por tanto la información del ritmo cardiaco es orientativa.

Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T). Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).

BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO AVISO.

LOCALIZACIÓN DE FALLOS O AVERIAS

SÍNTOMAS COMPROBACIONES SOLUCIONES
1. No se enciende el monitor.	1) Asegúrese de que la máquina está enchufada a la red, el interruptor general en posición 1 y la llave de seguridad puesta.	1) Enchufe el cable a la red. Coloque el interruptor en posición 1 y ponga la llave de seguridad.
2. Se enciende el monitor y no funciona el motor.	2) Comprobar que el limitador de corriente esté hacia dentro.	2) Desconectar la máquina y pulsar el limitador de corriente. Lubricar la banda.
3. Tirones al andar encima de la banda.	3.a) Comprobar lubricación banda3.b) Comprobar tensión banda deslizamiento3.c) Comprobar tensión correa de transmisión	3.a) Lubricar la banda de deslizamiento .3.b) Tensar la banda de deslizamiento.3.c) Tensar la correa de transmisión.
4. La máquina se para (salta el limitador de corriente).	4) Comprobar lubricación banda 4)	Pulsar el limitador de corriente con el interruptor en 0 y lubricar la banda de deslizamiento.
5. La barandilla da calambres en las manos.	5) Comprobar que el enchufe donde está conectada tiene toma tierra	5) Enchufar la máquina en enchufe con toma de tierra.
6. La banda se descentra.	6.a) Comprobar nivelación del suelo.6.b) Comprobar la cojera de la máquina.

ERRORES DE LA MÁQUINA

Pantalla de monitor E1	Posible mensaje de fallo.	Conecte el cable correctamente entre el controlador superior y el controlador inferior
Pantalla de monitor E2	Apagado	Funcionamiento con voltaje correcto; conecte de nuevo el cable del motor.
Pantalla de monitor E3	Sin señal del sensor de velocidad	Sustituya la luz del sensor del controlador inferior o el sensor de velocidad.
Pantalla de monitor E5	Posible sobrecarga del motor	Lubrique la cinta.
Pantalla de monitor E7	Llave de seguridad	Coloque la llave de seguridad en su alojamiento.

Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T). Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).
