MANUAL DE USUARIO Optimate 4 Dual Program Tecmate

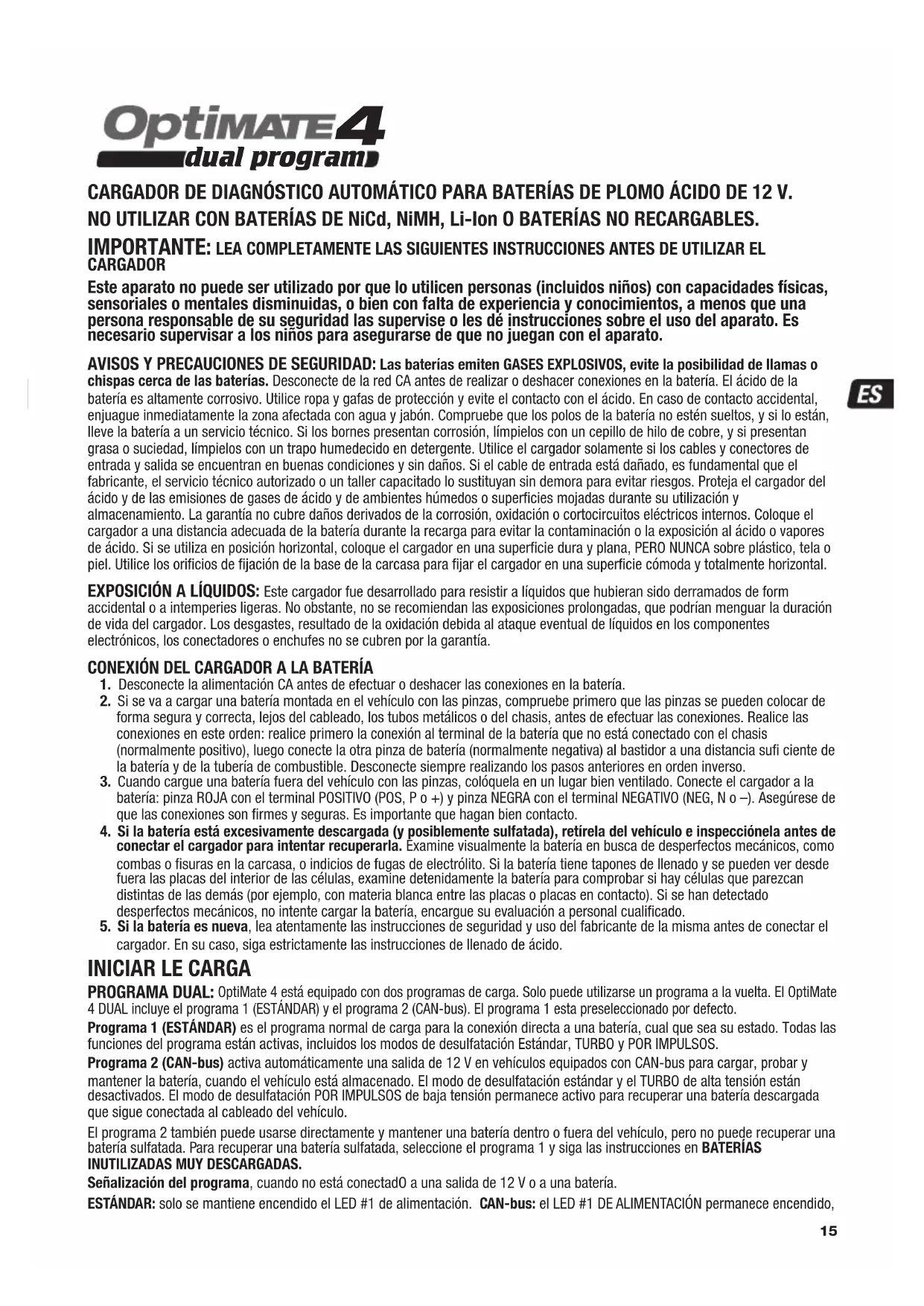

dual program CARGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERÍAS DE PLOMO ÁCIDO DE 12 V. NO UTILIZAR CON BATERÍAS DE NiCd, NiMH, Li-Ion O BATERÍAS NO RECARGABLES. IMPORTANTE: LEA COMPLETAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE UTILIZAR EL CARGADOREste aparato no puede ser utilizado por que lo utilicen personas (incluidos niños) con capacidades físicas, sensoriales o mentales disminuidas, o bien con falta de experiencia y conocimientos, a menos que una persona responsable de su seguridad las supervise o les dé instrucciones sobre el uso del aparato. Es necesario supervisar a los niños para asegurarse de que no juegan con el aparato. AVISOS Y PRECAUCIONES DE SEGURIDAD: Las baterías emiten GASES EXPLOSIVOS, evite la posibilidad de llamas o chispas cerca de las baterías. Desconecte de la red CA antes de realizar o deshacer conexiones en la batería. El ácido de la batería es altamente corrosivo. Utilice ropa y gafas de protección y evite el contacto con el ácido. En caso de contacto accidental, enjuague inmediatamente la zona afectada con agua y jabón. Compruebe que los polos de la batería no estén sueltos, y si lo están, lleve la batería a un servicio técnico. Si los bornes presentan corrosión, límpielos con un cepillo de hilo de cobre, y si presentan grasa o suciedad, límpielos con un trapo humedecido en detergente. Utilice el cargador solamente si los cables y conectores de entrada y salida se encuentran en buenas condiciones y sin daños. Si el cable de entrada está dañado, es fundamental que el fabricante, el servicio técnico autorizado o un taller capacitado lo sustituyan sin demora para evitar riesgos. Proteja el cargador del ácido y de las emisiones de gases de ácido y de ambientes húmedos o superficies mojadas durante su utilización y almacenamiento. La garantía no cubre daños derivados de la corrosión, oxidación o cortocircuitos eléctricos internos. Coloque el cargador a una distancia adecuada de la batería durante la recarga para evitar la contaminación o la exposición al ácido o vapores de ácido. Si se utiliza en posición horizontal, coloque el cargador en una superficie dura y plana, PERO NUNCA sobre plástico, tela o piel. Utilice los orificios de fijación de la base de la carcasa para fijar el cargador en una superficie cómoda y totalmente horizontal. EXPOSICIÓN A LÍQUIDOS: Este cargador fue desarrollado para resistir a líquidos que hubieran sido derramados de form accidental o a intemperies ligeras. No obstante, no se recomiendan las exposiciones prolongadas, que podrían menguar la duración de vida del cargador. Los desgastes, resultado de la oxidación debida al ataque eventual de líquidos en los componentes electrónicos, los conectadores o enchufes no se cubren por la garantía.CONEXIÓN DEL CARGADOR A LA BATERÍA1. Desconecte la alimentación CA antes de efectuar o deshacer las conexiones en la batería. 2. Si se va a cargar una batería montada en el vehículo con las pinzas, compruebe primero que las pinzas se pueden colocar de forma segura y correcta, lejos del cableado, los tubos metálicos o del chasis, antes de efectuar las conexiones. Realice las conexiones en este orden: realice primero la conexión al terminal de la batería que no está conectado con el chasis (normalmente positivo), luego conecte la otra pinza de batería (normalmente negativa) al bastidor a una distancia sufi ciente de la batería y de la tubería de combustible. Desconecte siempre realizando los pasos anteriores en orden inverso. 3. Cuando cargue una batería fuera del vehículo con las pinzas, colóquela en un lugar bien ventilado. Conecte el cargador a la batería: pinza ROJA con el terminal POSITIVO (POS, P o +) y pinza NEGRA con el terminal NEGATIVO (NEG, N o –). Asegúrese de que las conexiones son firmes y seguras. Es importante que hagan bien contacto. 4. Si la batería está excesivamente descargada (y posiblemente sulfatada), retírela del vehículo e inspecciónela antes de conectar el cargador para intentar recuperarla. Examine visualmente la batería en busca de desperfectos mecánicos, como combas o fisuras en la carcasa, o indicios de fugas de electrólito. Si la batería tiene tapones de llenado y se pueden ver desde fuera las placas del interior de las células, examine detenidamente la batería para comprobar si hay células que parezcan distintas de las demás (por ejemplo, con materia blanca entre las placas o placas en contacto). Si se han detectado desperfectos mecánicos, no intente cargar la batería, encargue su evaluación a personal cualificado. 5. Si la batería es nueva, lea atentamente las instrucciones de seguridad y uso del fabricante de la misma antes de conectar el cargador. En su caso, siga estrictamente las instrucciones de llenado de ácido.

PROGRAMA DUAL: OptiMate 4 está equipado con dos programas de carga. Solo puede utilizarse un programa a la vuelta. El OptiMate 4 DUAL incluye el programa 1 (ESTÁNDAR) y el programa 2 (CAN-bus). El programa 1 esta preseleccionado por defecto. Programa 1 (ESTÁNDAR) es el programa normal de carga para la conexión directa a una batería, cual que sea su estado. Todas las funciones del programa están activas, incluidos los modos de desulfatación Estándar, TURBO y POR IMPULSOS. Programa 2 (CAN-bus) activa automáticamente una salida de 12V en vehículos equipados con CAN-bus para cargar, probar y mantener la batería, cuando el vehículo está almacenado. El modo de desulfatación estándar y el TURBO de alta tensión están desactivados. El modo de desulfatación POR IMPULSOS de baja tensión permanece activo para recuperar una batería descargada que sigue conectada al cableado del vehículo. El programa 2 también puede usarse directamente y mantener una batería dentro o fuera del vehículo, pero no puede recuperar una batería sulfatada. Para recuperar una batería sulfatada, seleccione el programa 1 y siga las instrucciones en BATERÍAS INUTILIZADAS MUY DESCARGADAS.Señalización del programa, cuando no está conectadO a una salida de 12V o a una batería. ESTÁNDAR: solo se mantiene encendido el LED #1 de alimentación. CAN-bus: el LED #1 DE ALIMENTACIÓN permanece encendido,16 mientras que el LED #3 DE DESULFATACIÓN y el LED #4 DE CARGA parpadean brevemente al mismo tiempo a intervalos periódicos. POTENCIA ACTIVADA (LED #1): Este LED confirma la alimentación AC hacia el cargador. PROTECCIÓN DE POLARIDAD INVERTIDA (LED #2): Se enciende cuando las conexiones de la batería son incorrectas. El cargador cuenta con una protección electrónica, por lo tanto no se producirá ningún daño, y la corriente de salida permanecerá desactivada hasta que se corrijan las conexiones. CAN-bus: Los LED #3, 4, 5, 6 y 7 parpadean: se ha detectado un cortocircuito en los terminales de salida, o si el LED #2 (POLARIDAD INVERSA) también se ilumina, las conexiones de la batería son incorrectas. El cargador está protegido electrónicamente, con lo que no se producirá ningún daño, y la salida permanecerá desactivada hasta que se corrijan las conexiones. PASO1 Pulso de encendido CAN-busEstándar:Arranque debaja tensión(Bat. ≥ 0,5 V)CAN-bus: Los LED #3 y 4 parpadean: el programa envía una señal para detectar y activar una salida de 12 V controlada por CAN-bus. A no activación puede deberse a una de las siguientes razones: se ha seleccionado el programa 1 / conexión deficiente con la salida de 12 V / batería demasiado baja para activar el CAN-bus / programación obsoleta de CAN-bus en el vehículo: consulte al fabricante del vehículo.STD: comprobación de la tensión de la batería: el modo STD se activa si la tensión de la batería conectada es de al menos 0,5 voltios. Con las baterías inferiores a 2 voltios en la conexión pasarán al PASO 2 para pulso de encendido, que incluye una prueba de cortocircuito. En las baterías de 2 o más voltios se procederá directamente al PASO 3. PASO 2 Comprobación de bajatensión CAN-busEstándar:Pulso deencendido(<2V)LED #7 PARPADEOPulso de encendido - LED #7 parpadeo (rojo) : OptiMate 4 está enviando una señal de prueba para ver si la batería se puede recuperar. Si la tensión es superior a 2 voltios y no se ha detectado ningún cortocircuito, el programa procederá al PASO 3. Si el parpadeo continúa, las siguientes condiciones pueden impedir que el programa de carga siga adelante: 1) La red eléctrica del vehículo sigue conectada a la batería / batería demasiado baja para activar el CAN-bus. NOTA: Si la batería que se está cargando presenta una baja tensión o está sulfatada, para obtener unos mejores resultados de la prueba y que la carga resulte más efectiva, desconecte la batería de la red eléctrica del vehículo y luego cárguela. 2) La batería tiene múltiples células cortocircuitadas. La batería tiene un daño permanente y debe ser sustituida. PASO 3 PRUEBA antes la cargaLED DE PRUEBA N.º5: VERDE N.º6: AMARILLO N.º7: ROJOLos LED DE PRUEBA #5, 6 y 7 señalan la activación correcta de la salida de 12 V controlada por CAN-bus y el estado de la batería antes de la carga.Consulte la tabla que figura más abajo o en la página 2 para asociar la indicación de los LED DE PRUEBA al estado de porcentaje de carga estimado (SOC%). Una vez que la señal se mantiene hasta 10 segundos comenzará la carga.Decisiones tomadas durante la prueba: Se determina el grado de descarga; una batería con un 60 % o más de carga pasa directamente al PASO 5 (6), mientras que una batería con muy poca carga pasa a los PASOS 4 y 5. Las baterías con muy poca carga serán sometidas a una prueba más larga (de hasta 12 horas) durante el PASO 7 (8). Sólo estándar:PASO 4RECUPERACIÓNTurboLED #3 : ROJONo activado en el programa CAN-busSe activa si se diagnostica que la batería está sulfatada o es incapaz de aceptar oretener una carga. Tiempo de carga: 2 horas como máximo. La tensión de salida aumenta hasta un máximo de 22V con la corriente limitada a 0,2A, pero solo si no se ha detectado el sistema electrónico del vehículo. En caso contrario, salta al siguiente paso. IMPORTANTE: lea la sección BATERÍAS DESCUIDADAS MUY DESCARGADAS, que se incluye más adelante. PASO 4 RECUPERACIÓNPulsoEstándar:PASO 5LED #3 : ROJOSe activa si el estado de carga de la batería es de un 40% o inferior O si la batería se ha recuperado lo suficiente durante la RECUPERACIÓN TURBO.Tiempo de carga: mínimo 15 minutos, máximo 2 horas.Se aplicará una carga de reacondicionamiento; se suministra corriente por impulsos para preparar la batería para que acepte una carga normal. Este modo es especialmente eficaz para la recuperación de baterías activadas de fábrica / baterías «de alto rendimiento» de plomo puro o baterías AGM con células cíclicas.

PASO 5CARGAEstándar:PASO 6LED #4 : AMARILLO El modo CARGA se activa si el estado de carga de la batería es 50 % o superior (prueba en el PASO 3), o una vez que la batería se haya recuperado lo suficiente durante el PASO 4 (5). Se suministra a la batería una corriente constante de 1A con una tensión de hasta 14.2-14.4 V. NOTA CAN-bus: El programa se reinicia automáticamente dos minutos después de la desconexión manual O si el sistema CAN-bus del vehículo ha desactivado la toma de 12 V controlada y el programa no puede reactivar la toma en dos minutos.PASO 6OPTIMIZACIÓNEstándar:PASO 7LED #4 : AMARILLO El modo OPTIMIZACIÓN comienza cuando el voltaje alcanza los 14,4 V (14.3V) por primera vez durante el modo CARGA.Paso de absorción pulsada; la corriente se suministra por impulsos, variando entre 0,2 y 1 A y hasta una tensión de 14,2-14,4 V, para cargar por completo la batería en el menor tiempo posible. Etapa de verificación: una vez que la petición de corriente es inferior a 0,2 A la tensión de carga se limita a 13,6 V, mientras se verifica el nivel de carga de la batería. Si la batería necesita más carga, el programa volverá a la absorción pulsada. OBSERVACIÓN: el tiempo de carga se suele ampliar si el consumo de corriente de los circuitos conectados es superior al esperado o si el estado de la batería es inferior al óptimo.Por razones de seguridad hay un límite temporal de carga general de 48 horas.PASO 7PRUEBA tras la cargaEstándar:PASO 8LED #5 PARPADEO TEST 30m - 12h

PRUEBA después de la CARGA: el suministro de corriente se interrumpe durante 30 minutos** para que el programa pueda determinar la capacidad de retención de carga de la batería.Esto hará que el sistema de CAN-bus desactive la toma 12 V de la moto dentro de su propio límite temporal fijado, desconectando la batería del cargador. Al finalizar este período de prueba, el programa inicializará de nuevo dicha toma para medir la tensión de la batería y proceder después a la CARGA DE MANTENIMIENTO durante la cual se mostrará el resultado de la prueba.El resultado de la PRUEBA (que se indica en los LED n.º5,6,7) se ajustará en tiempo real de acuerdo con la tensión que se mida en la batería. Consulte la tabla «ADVERTENCIA PRECOZ DE PROBLEMAS CON LA BATERÍA» en la página 2 para asociar la indicación de los LED de PRUEBA al estado de porcentaje de carga estimado (SOC%). Se proporciona más información en la sección «OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA». ** SOLO PROGRAMA ESTÁNDAR: SI el resultado del PASO 3 ha sido ROJO (LED n.º 7) o ROJO Y AMARILLO (LED n.º 6 y 7), que indica que la batería está muy descargada antes de la conexión, la prueba de retención de tensión se ampliará a 12 horas para comprobar el estado de la batería. PASO 8MAINTIEN intelligent OPTIMATEEstándar:PASO 9LED #5 / 6 / 7 ACTIVADO Para las baterías en buen estado, el LED n.º5 (verde) permanecerá activado.Excepción: las baterías de célula húmeda estándar con tapones de relleno poseen una tensión de carga completa menor, por lo que tanto el LED n.º 5 como el LED n.º6 permanecerán activados. CARGA DE MANTENIMIENTO: LED n.º 5 / 6 / 7 fijos según el estado de carga medido durante el PASO 7 (8). Configuración de tensión flotante: 13,6V. El modo de mantenimiento estándar consiste en periodos de carga flotante de 30 minutos seguidos por periodos alternos de «descanso» de 30 minutos durante los que no se suministra corriente. Este «ciclo de trabajo del 50 %» evita la pérdida de electrolito en baterías selladas y minimiza la pérdida gradual de agua del electrolito en baterías con tapones de relleno, y por tanto, contribuye de forma significativa a optimizar la vida útil de baterías usadas de forma irregular o en determinados periodos.Durante la «carga flotante», se suministra de forma continua un IMPULSO DE BAJA CORRIENTE PARA IMPEDIR LA SULFATACIÓN, lo que aumenta la potencia y la vida útil de la batería. NOTA CAN-bus: El programa se reinicia automáticamente dos minutos después de la desconexión manual O si el sistema CAN-bus del vehículo ha desactivado la toma de 12 V controlada y el programa no puede reactivar la toma en dos minutos. BARRA DE CORRIENTE DE CARGA (LED #8): Se iluminan cuando se suministra corriente pulsada o continua a la batería. PROGRAMMA DUAL: Para cambiar de un programa al otro: 1. Desconecte el cargador de la red CA. 2. Fije las pinzas entre ellas, creando un contacto directo entre la positiva y la negativa. 3. Conecte de nuevo el cargador a la toma CA. 4. Observe las siguientes indicaciones LED: Los LED #3, 4, 5, 6 y 7 parpadean 12 veces durante la selección del programa alterno (5 lento, 5 rápido, 2 lento). Una vez que se ha cambiado el programa, pueden observarse las siguientes indicaciones (con los clips de la batería todavía conectados): – Cambio de CAN-bus hacia ESTÁNDAR: solo sigue encendido el LED #1 DE POTENCIA. – Cambio de ESTÁNDAR a CAN-bus: los LED #3 y #4 parpadean conjuntamente a intervalos periódicos, seguidos inmediatamente del LED #8.

5. Desconecte los clips de la batería. OptiMate 4 está listo para cargar una batería según el programa seleccionado.

BATERÍAS INUTILIZADAS O MUY DESCARGADAS: Si la batería está excesivamente descargada (y posiblemente sulfatada), retírela del vehículo e inspecciónela antes de conectar el cargador para intentar recuperarla. El modo de recuperación TURBO del cargador no puede activarse si detecta que la batería está todavía conectada a un circuito de cableado del vehículo o el equipamiento, que ofrece de forma efectiva una resistencia eléctrica inferior a la batería misma. Sin embargo, si la batería muy descargada no se retira para su recuperación, no se dañará ni la batería ni la electrónica del vehículo o el equipamiento. Preste especial atención a los siguientes puntos: Una batería que haya permanecido descargada durante un periodo largo puede desarrollar daños permanentes en una o más células. Esas baterías pueden calentarse en exceso durante la fase de alta tensión. Pare inmediatamente la carga de la batería si está demasiado caliente al tacto. Controle la temperatura de la batería durante la primera hora, a partir de entonces, contrólela cada hora. Permanezca atento a señales inusuales, como pueden ser el burbujeo o la fuga de electrolito, una mayor actividad en una célula en comparación con las otras o sonidos silbantes. Si en cualquier momento la batería está demasiado caliente o nota cualquier señal que no sea normal, DESCONECTE EL CARGADOR INMEDIATAMENTE. OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA: 1. Puede observarse un resultado ligeramente más bajo debido a pequeñas pérdidas de tensión del sistema CAN-bus del vehículo. Si quiere un resultado de la prueba más preciso, conecte OptiMate directamente a la batería. 2. Con cualquier resultado de prueba distinto a #5 verde, desconecte la batería del sistema eléctrico al que está conectado y vuelva a conectar el optimate. si obtiene mejores resultados esta vez, esto sugiere que las pérdidas de corriente son debidas en parte a un problema eléctrico en el sistema eléctrico y no en la propia batería. Si los resultados bajos persisten, se recomienda que llevar la batería a un taller profesional equipado con equipos profesionales para que realicen un diagnóstico más exhaustivo. 3. Si se ilumina únicamente el LED #7 rojo, o bien el LED #6 amarillo y el LED #7 rojo al mismo tiempo, esto indica que existe un problema importante. Los LED rojo / amarillo + rojo quieren decir que tras la carga no se mantiene el voltaje de la batería o que a pesar de los intentos de recuperación, la batería es irrecuperable. Esto puede deberse a un defecto propio de la batería, tal como un cortocircuito en una celda o un sulfatado total, o en el caso de una batería conectada al sistema eléctrico al que suministra corriente, el LED #7 rojo puede indicar una pérdida de corriente por un cable o contacto defectuoso, o un accesorio del circuito que esté consumiendo corriente. Una carga repentina como por ejemplo el encendido de las luces mientras el cargador está conectado, también puede hacer que el voltaje de la batería baje de forma significativa. 4. RESULTADO SATISFACTORIO DE LA PRUEBA, pero la batería no puede suministrar suficiente potencia: a) Este test de retención de voltaje es significativo pero no siempre conclusivo. El estado de una batería a ciclo profundo se podrá determinar de forma más precisa a medio de un comprobador TestMate™ 12V Deep Cycle. b) La vibración a largo plazo podría provocar grietas finas en los conectores entre las células de la batería. Se produce una gran pérdida de tensión solo cuando la demanda de potencia es alta (p.ej., arranque del motor). MANTENIMIENTO DE LA BATERÍA EN PERÍODOS PROLONGADOS DE TIEMPO: El OptiMate mantendrá una batería cuyo estado es bueno, en total seguridad durante varios meses. Al menos una vez cada dos semanas, compruebe que las conexiones entre el cargador y la batería está correctas, y en el caso de baterías con un tapón en cada celda, desconecte la batería del cargador, compruebe el nivel de electrolito y si es necesario, rellene las celdas (con agua destilada, NO ácido), y vuelva a conectarla. Al manipular baterías o junto a las mismas, tenga en cuenta las ADVERTENCIAS DE SEGURIDAD mencionadas anteriormente. MODO DE AHORRO DE ENERGÍA «ECO» CUANDO EL CARGADOR ESTÁ CONECTADO AL SUMINISTRO DE CA: El convertidor de energía pasa al modo ECO cuando el cargador no está conectado a una batería, por lo que el consumo de corriente es muy bajo (inferior a 0.5W), lo que equivale a un consumo de energía de 0.012 kWh al día. Cuando la batería está conectada al cargador, el consumo de energía varía en función de la cantidad de corriente que necesiten la batería y los circuitos del vehículo / electrónicos conectados a la misma. Una vez que se ha cargado la batería y el programa de carga está en el modo de carga de mantenimiento prolongado (para mantener la batería a plena carga), el consumo total de energía estimado es de 0.024 kWh o menos por día. En este caso, siga el siguiente procedimiento de reinicio.

TecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Bélgica, establece esta garantía limitada en favor del primer propietario que utilice este aparato. Esta garantía limitada no es transferible. TecMate (International) garantiza este aparato durante los tres años siguientes a la fecha de compra por su primer usuario contra las fallos de materiales y de montaje. En este caso y a discreción del fabricante el aparato podrá ser reparado ó reemplazado. La gestión y los costes relativos al transporte del aparato acompañado por una prueba de compra (véase "NOTA") al fabricante ó a uno de sus representantes autorizados serán por cuenta del cliente. Esta garantía limitada se anula en caso de uso ó tratamiento inadecuado, ó de reparación hecha por toda persona o organización otra diferente al fabricante ó uno de sus representantes autorizados. El fabricante no cumple con otra garantía que esta garantía limitada y expresamente excluye toda forma de garantía contra otros daños que los que sufra el aparato por sí mismo. ESTO CONSTITUYE LA UNICA GARANTÍA LIMITADA VALIDA. El FABRICANTE NO RECONOCE A QUIENQUIERA EL DERECHO DE EJERCER Ó DE TRANSMITIR NINGUN DERECHO RELATIVO AL PRODUCTO VENDIDO QUE SEA OTRO QUE EL QUE SE DERIVA DE ESTA GARANTÍA LIMITADA EXPRESA. LAS SUS DERECHAS ESTATUTARIAS NO SON AFECTADAS. NOTA: Véase www.tecmate.com/warranty ó contacte [e-mail] GARANTÍA en Canadá, EE. UU., América Central y América del Sur: TecMate North America (Oakville, ON, Canadá), en calidad de subsidiaria en propiedad absoluta de TecMate International, asume la responsabilidad relativa a la garantía del producto en dichas regiones. Se puede encontrar más información sobre los productos de TecMate en www.tecmate.com.19
