VC99 - Admirador Bimar - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador
Marca	Bimar
Modelo	VC99
Clase eléctrica	II (doble aislamiento)
Tensión de alimentación	220-240 V ~ 50 Hz
Temporizador	0-120 minutos, ajustable, posibilidad de funcionamiento continuo (posición ON)
Número de velocidades	3 (mínima, media, máxima)
Oscilación	Horizontal (derecha-izquierda), conmutable mediante botón pulsador
Uso previsto	Doméstico interior, ventilación de espacios interiores únicamente
Temperatura ambiente máxima	40 °C
Distancia mínima de líquidos	2 metros
Instalación	Sobre una superficie estable, horizontal y lisa; no colgar en la pared
Limpieza	Con un paño suave ligeramente húmedo; no sumergir; desenchufar antes de limpiar
Seguridad infantil	No dejar a niños menores de 8 años sin supervisión; los niños no deben jugar con el aparato
Reparaciones	Recurrir a personal profesionalmente calificado; cualquier reparación no calificada anula la garantía
Eliminación	Conforme a la directiva 2011/65/UE, no desechar con residuos domésticos; entregar en un centro de recogida selectiva

Preguntas frecuentes - VC99 Bimar

¿Cómo ajustar el temporizador del ventilador VC99?

Gire la perilla del temporizador (A) en el sentido de las agujas del reloj para ajustar el tiempo de funcionamiento deseado entre 0 y 120 minutos. Para un funcionamiento continuo, gire la perilla en sentido contrario a las agujas del reloj a la posición ON.

¿Cómo hacer oscilar el ventilador?

Presione el botón pulsador de oscilación (símbolo ) para activar el movimiento horizontal derecha-izquierda. Presione nuevamente para desactivar la oscilación.

¿Cuáles son las velocidades disponibles en el VC99?

El ventilador dispone de tres velocidades: mínima, media y máxima. Seleccione la velocidad deseada a través de la caja de control.

¿Cómo limpiar correctamente el ventilador?

Desenchufe siempre el aparato antes de la limpieza. Use un paño suave ligeramente húmedo. No use productos abrasivos o corrosivos. Nunca sumerja el ventilador en agua u otro líquido.

¿Puedo usar el ventilador en exteriores?

No, este ventilador está destinado exclusivamente para uso doméstico en interiores. No lo exponga a agentes atmosféricos (sol, lluvia, etc.).

¿Qué hacer si el cable de alimentación está dañado?

Si el cable está dañado, debe ser reemplazado por el fabricante, su servicio de asistencia técnica o una persona calificada para evitar cualquier riesgo. No use el aparato.

¿Puede ser usado el ventilador por niños?

Este producto puede ser usado por niños mayores de 8 años bajo supervisión. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

¿Puedo usar un alargador o adaptador?

Se desaconseja el uso de alargadores o adaptadores. Si es indispensable, deben cumplir con las normas de seguridad vigentes y su capacidad de corriente no debe ser inferior a la del aparato.

¿Cómo apagar completamente el ventilador?

Presione el botón pulsador en la posición OFF, luego retire el enchufe de la toma de corriente.

¿Qué hacer en caso de mal funcionamiento?

En caso de avería o mal funcionamiento, apague inmediatamente el aparato y haga que lo revise personal profesionalmente calificado. Las reparaciones por personal no calificado pueden ser peligrosas y anular la garantía.

MANUAL DE USUARIO VC99 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET BEDIENUNGSANLEITUNG NOTICE D'INSTRUCTIONS FOLLETO DE INSTRUCCIONES

VENTILATORE A COLONNA

TOWER FAN

STANDVENTILATOR

VENTILATEUR SUR PIED

VENTILADOR DE COLUMNNA

type VC99 (mod. FZ10-17K)

SINCE 1974 bimar® LIVE • SMART

Este símbolo lo invita a leer atentamente las presentes instrucciones antes del uso del aparato, y eventualmente informar a terceros, si es necesario. Conservar el presente manual para ulteriores consultas. Si en la lectura del presente Manual de Instrucciones de Uso algunas partes resultasen difíciles de comprender o si surgieran dudas, antes de utilizar el producto contactar la empresa a la dirección indicada en la última página.

Este símbolo indica que el aparato es de clase II, para que el cable de alimentación está desprovisto de polo a tierra.

ADVERTENCIAS GENERALES

- Este aparato está destinado exclusivamente al uso doméstico para la ventilación de ambientes internos: no lo utilice para otras finalidades. Cualquier otro uso debe considerarse impropio peligroso. El fabricante no se hace responsable de posil daños derivados de un uso impropio, erróneo e irresponsable y/o de reparaciones efectuadas por un personal no calificado. Este aparato está diseñado para ser utilizado en aplicacione domésticas y análogas, tales como:

- Personal de cocina en tiendas, oficinas y otros entornos de trabajo;

- Casas rurales

- Por los clientes en hoteles, moteles y otros entornos de tip residencial

- Cama y desayuno tipo ambientes

- No introducir ningún utensilio ni los dedos entre las mallas o red de protección del ventilador.

- No utilizar el aparato con una temperatura ambiente superi los 40°C.

- Este aparato puede ser utilizado por niños mayores de 8 años por personas con reducidas capacidades físicas, sensoriales

mentales, así como sin experiencia o sin el conocimiento necesario, siempre que se encuentren vigilados o bien desp que estas hayan recibido instrucciones correspondientes ac del uso seguro del aparato y hayan comprendido los riesgos relacionados con el mismo. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realiza por niños sin supervisión.

- Este aparato puede ser utilizado por niños mayores de 8 años por personas con reducidas capacidades físicas, sensoriales mentales o desprovistas de experiencia y conocimientos siempre que cuenten con una vigilancia adecuada o que hay recibido instrucciones sobre cómo utilizar el aparato en condiciones de seguridad comprendiendo los peligros que comporta. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no pueden ser efectuadas por niños de edad inferior a 8 años sin la supervi de un adulto.

- El aparato debe ser mantenido fuera del alcance de los niño

- Atención: cuando se utilizan aparatos eléctricos, es preciso respetar siempre las precauciones de seguridad básicas par evitar los riesgos de incendio, de descargas eléctricas y lesiones físicas.

- Desconectar siempre el aparato de la toma de corriente ant ensamblar, desmontar y antes de limpiar el aparato.

- No utilizar el aparato si no funciona correctamente o si pare deteriorado; en caso de duda, acudir a personal profesional calificado.

- Asegurarse de que el ventilador funciona correctamente: de ser así, apagar el aparato y hacerlo revisar por personal profesional calificado.

• No desplazar el aparato mientras está funcionando.
• Desconectar siempre el aparato de la toma de corriente ant ensamblar, desmontar y limpiar el aparato.
• Si el aparato no está en función, sacar la clavija de la toma o corriente.
• No dejar el aparato expuesto a los agentes atmosféricos (so lluvia, etc.).
• No tocar el aparato con las manos o los pies mojados.
• No tirar del cable para desplazar el aparato.
• No tirar del cable de alimentación o del propio aparato para la clavija de la toma de corriente.
• Si el cable de alimentación está estropeado, hacerlo cambia el fabricante, por su servicio de asistencia técnica o en todo por una persona con una calificación similar a fin de preveni cualquier riesgo.

INSTALACIÓN

• Después de retirar el embalaje, asegurarse de la integridad del aparato; en caso de duda, no utilizarlo y acudir a personal profesional calificado. Los elementos de embalaje (bolsas de plástico, poliestireno expandido, clavos, etc.) no se deben dejar al alcance de los niños ya que son fuentes potenciales de peligro, sino que se tienen que eliminar en los contenedores de recogida selectiva específicos.
• Antes de conectar el aparato, comprobar que los valores de tensión indicados en la placa de datos corresponden a los de la red eléctrica. En caso de incompatibilidad entre el enchufe y la clavija del aparato, hacer cambiar el enchufe por otro de un tipo adecuado acudiendo para ello a personal profesional calificado, que comprobará la sección de los cables del enchufe está adaptado a la potencia absorbida por el aparato. En general está desaconsejado el uso de adaptadores o de alargadores; si fuera indispensable, tienen que ser conformes a las normas vigentes de seguridad y su capacidad de corriente (amperaje) no tiene que ser inferior a la máxima del aparato.
• La toma de corriente tiene que ser fácilmente accesible para desenchufar la clavija con facilidad en caso de emergencia.
• Antes de cada uso, comprobar que el aparato está en buen estado y que el cordón eléctrico no está dañado: en caso de duda, acudir a personal profesional calificado.
• Posicionar el aparato lejos de:

- fuentes de calor (p. ej. llamas libres, horno a gas, etc.)

- depósitos de líquidos (por ejemplo fregaderos, etc) para evitar salpicaduras de agua o que se pueda caer (distancia mínima 2 metros)

- tejidos (cortinas, etc) o materiales volátiles que puedan obstruir la rejilla de aspiración; comprobar que la parte delantera también esté libre de materiales volátiles (polvo, etc.).

- La superficie de apoyo tiene que ser estable, no inclinada (ya que el aparato podría volcarse) y lisa.

- Este aparato no está destinado a ser controlado por un temporizador externo o por un sistema de mando a distancia separado, esto para evitar el riesgo de incendio si el aparato estuviera cubierta o colocado de forma incorrecta.

- No conecte el aparato a sistemas de control térmico, programador, temporizador u otro dispositivo que pueda encender al aparato de modo automático, evitando de este modo el riesgo de dañar a personas, animales o cosas.

- En caso de avería o de funcionamiento defectuoso, apagar el aparato y hacerlo revisar por personal profesional calificado; una reparación realizada por personal no calificado puede constituir una fuente de peligro y además anula la garantía.

ENSAMBLAJE

Atención: el ventilador puede ser utilizado exclusivamente completo con la base de sujeción (recubrimiento delantero y posterior).

Atención: desconectar siempre el aparato de la toma de corriente antes de ensamblar el aparato.

Desenroscar el anillo en la parte inferior hacia la izquierda del cuerpo, si se atornilla el cuello.	Colocar en el cuerpo a la primera carcasa frontal.	Acoplar la carcasa trasera a la parte delantera (alinee los cuatro orificios) asegurar el conjunto girando en sentido horario la tuerca.	Enchufe el cable de alimentación a través de la orientación de la cubierta trasera.

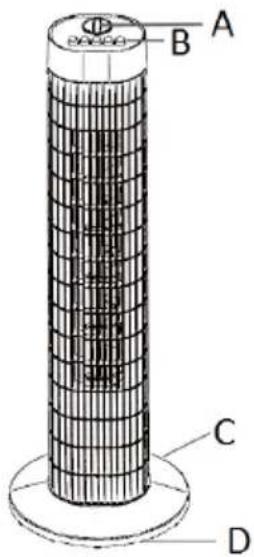

A B C D

Manopla temporizador Selectores Recubimiento posterior Recubrimiento delantero

USO

Antes de cada uso verificar que el aparato se encuentre en buen estado y que el cable eléctrico no se encuentre dañado: si el cable de alimentación está dañado, este debe ser por el fabricante o por su servicio de asistencia técnica o de todos modos por una persona con calificación similar, de modo de prevenir cualquier riesgo. Este aparato está dotado de los siguientes elementos de regulación: manoplas que se encuentran situadas sobre el panel de mandos.

Conectar el enchufe a la toma de corriente.

Temporizador: este aparato está dotado por un temporizador que permite el apagado automático una vez que ha pasado el tiempo configurado; para configurar el tiempo de funcionamiento, girar la manopla temporizador (A) en sentido horario en la posición correspondiente al tempo de funcionamiento que se desea (0-120 min.); para hacer funcionar el aparato de manera continua y excluir el uso del temporizador, girar la manopla en sentido antihorario en posición "ON".

Ventilación

Una vez configurado el temporizador:

Una vez que el temporizador programado para seleccionar la velocidad deseada mediante el panel de control apropiado:

= Velocidad baja = Velocidad media = velocidad máxima

Para apagar el aparato girar la manopla selector en posición “☐”, y a continuación retirar el enchude de la toma de corriente.

En caso de largos periodos de inactividad, desenchufar la clavija de la toma de corriente.

LIMPIEZA Y MANTENIMIENTO

Atención: antes de realizar las operaciones normales de limpieza, desenchufar la clavija de la toma de corriente.

• Comprobar que el ventilador está desconectado de la red de alimentación antes de retirar la pantalla de protección.
• Para la limpieza, utilizar un paño suave ligeramente humedecido; no utilizar productos abrasivos ni corrosivos.
• No sumergir ninguna parte del ventilador en agua u otro líquido: si esto sucediera, no introducir bajo ningún concepto la mano dentro del líquido; lo primero que hay que hacer es desenchufar la clavija de la toma de corriente. Secar cuidadosamente el aparato y comprobar que todas las partes eléctricas están secas: en caso de duda, acudir a personal profesional calificado.
• Es imprescindible que los orificios de aireación del motor estén libres de polvo y fibras.
• En caso de periodos largos de inutilización, guardar el ventilador protegido del polvo y de la humedad; recomendamos utilizar para ello el embalaje original.
• Si se decide dejar de utilizar el aparato, es aconsejable inutilizarlo cortando el cable de alimentación (asegurarse previamente que se ha desenchufado la clavija de la toma de corriente) y hacer inofensivas aquellas partes que podrían ser peligrosas entre las manos de los niños (por ejemplo la hélice).

Advertencias para la correcta eliminación del producto conforme la Directiva Europea 2011/65/UE.

Al final de su vida útil, el producto no debe eliminarse con los residuos domésticos. Puede ser entregado en los correspondientes centros de recolección diferenciada predispuestos por las administraciones municipales, o bien en la sede de los distribuidores que ofrecen este servicio.

Eliminar separadamente un electrodoméstico permite evitar posibles consecuencias negativas para el ambiente y para la salud que derivan de una eliminación inadecuada y permite recuperar los materiales de los que se compone a fin de conseguir un importante ahorro de energía y recursos. Para destacar la obligación de eliminar separadamente los electrodomésticos, La eliminación incorrecta del producto por parte del usuario conlleva la aplicación de sanciones administrativas previstas por la normativa vigente.

Prescrizioni relative alle informazioni/Information requirements/Informations/Informationsanforderungen/ Disposiciones relativas a lasinformaciones
Descrizione/Description/ Description/Beschreibung/ Descripción	Simbolo/Symbol	Valore/Value	Unità/Unit
Portata massima d'aria/Maximum fanflow rate/ Puissance de ventilationmaximale/ Maximaler Luftdurchsatz desLüfters/ Capacidad máxima de aire	F	26.71	m^3/min
Potenza assorbita del ventilatore/Fanpower input/ Puissance d'entréeventilateur/ Eingangsleistung des Lüfters/Potencia absorbida por el ventilador	P	34.2	W
Valori di esercizio/Service value/ Valeurde fonctionnement/ Betriebswert/Valores de funcionamiento	SV	0.78	(m^3/min)/W
Consumo elettrico in modo“attesa”/Standby power consumption/Consommation électrique en veille/Standby-Leistungsverbrauch/ Consumoeléctrico en modalidad “reposo”	PSB	0	W
Livello di potenza sonora delventilatore/Fan sound power level/Niveau sonore ventilateur/Geräuschpegel des Lüfters/ Nivel depotencia acústica del ventilador	LWA	69.9	dB(A)
Velocità massima dell'aria/Maximum airvelocity/ Vitesse maximale de l'air/Maximale Luftstromgeschwindigkeit/Velocidad máxima del aire	c	3.49	m/sec
Norme di misura per il valore diesercizio/Measurement standard forservice value/ Valeur standard defonctionnement/Messnorm für Betriebswert/ Normativasde medición para valores defuncionamiento	Regolamento/Commission Regulation/Valeur standard de fonctionnement /Kommissionsvorschrift / Reglamento:(UE) n.206/2012CE

Dati tecnici/Technical data Données techniques/ Technische Daten/Datos técnicos

220-240V\~50Hz 45W

bimar® SINCE 1974 LIVE • SMART

Via G.Amendola, 16/18 25019 Sirmione (BS) – ITALY

www.bimar-spa.it

Servizio clienti:
