MANUAL DE USUARIO BD 5050 C Bp Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification Toebehoren en reserveonderdelen 43NL- 1 Antes del primer uso de su apa- rato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior. Antes de utilizar por primera vez el aparato, lea y tenga en cuenta el presente manual de instrucciones y el folleto adjunto relativo a las indicaciones de seguridad para apa- ratos de limpieza con cepillos y aparatos pulverizadores, 5.956-251.0. El aparato solo se puede poner en fun- cionamiento cuando el capó y todas las tapas estén cerradas. El aparato solo se puede operar en superficies que no superen la inclinación máxima permiti- da, véase el apartado "Datos técnicos". 몇 ADVERTENCIA No utilizar el aparato en cuestas inclinadas. La función de los dispositivos de seguridad es proteger al usuario y está prohibido po- nerlos fuera de servicio y modificar o igno- rar su funcionamiento. Si se suelta el interruptor de seguridad, se apaga el accionamiento de los cepillos. PELIGRO Para un peligro inminente que acarrea le- siones de gravedad o la muerte. 몇 ADVERTENCIA Para una situación que puede ser peligro- sa, que puede acarrear lesiones de grave- dad o la muerte. 몇 PRECAUCIÓN Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves. CUIDADO Aviso sobre una situación probablemente peli- grosa que puede provocar daños materiales. En el aparato hay integradas baterías de iones de litio. Estas cumplen criterios espe- ciales. El desmontaje y montaje, así como la comprobación de baterías defectuosos, solo lo puede realizar el servicio técnico de Kärcher u otro técnico. Consultar al servicio técnico de Kärcher acerca del almacenamiento y transporte. PELIGRO – No está permitido modificar ni alteral el aparato. – No abrir la batería, hay peligro de que se produzca un cortocircuito, adicional- mente puede producirse la salida de vapores irritantes o líquidos corrosivos. No exponer la batería a intensa ra- diación solar, calor o fuego, hay peli- gro de explosión. – No utilizar el cargador en un ambiente con peligro de explosión. – Procurar que haya suficiente ventila- ción durante el proceso de carga. – No utilizar el cargador si está sucio o húmedo. – No manipular con llama directa, ni ge- nerar chispas o fumar cerca de una ba- tería o en el lugar donde se cargue la batería. Peligro de explosiones. 몇 ADVERTENCIA – Compruebe si el aparato y el cable de alimentación están dañados antes de usarlos. No vuelva a usar los aparatos dañados y encargue solo al personal técnico que repare las piezas dañadas. Mantener a los niños alejados de las baterías y el cargador. No cargar baterías dañadas. Solicitar al servicio técnico de Kärcher que cambie las baterías dañadas. – No tirar las baterías defectuosas en la basura doméstica, informar al servicio técnico de Kärcher. – Evitar entrar en contacto con el líquido que sale de baterías defectuosas. Si entra en contacto con el líquido, enjua- gar con agua. Si entra en contacto con los ojos consultar también a un médico. 몇 PRECAUCIÓN – Es imprescindible respetar el manual de instrucciones. Respetar las reco- mendaciones vigentes para la manipu- lación de baterías. – La tensión de red tiene que coincidir con la indicada en la placa de caracte- rísticas del aparato. – Utilice el cargador sólo para cargar la batería permitida. – Solo se puede utilizar esta baterías con este aparato, está prohibido usarla con otros fines y resultaría peligroso. La fregadora/aspiradora sirve para efec- tuar la limpieza en húmedo de pisos llanos. – El aparato se puede adaptar fácilmente a la tarea de limpieza que corresponda ajustando el caudal de agua y cantidad de detergente. La dosis de detergente se puede ajus- tar añadiendo en el depósito. – El aparato tiene un depósito de agua fresca y otro de agua sucia (de 45l cada uno). Permite llevar a cabo una limpie- za efectiva en aplicaciones largas. – Un ancho de trabajo de 500 mm permi- te un uso eficaz en aplicaciones largas. – La marcha se realiza empujando con la mano y se ayuda con la rotación de los cepillos. Indicación: En función de la tarea de limpieza de que se desee realizar, es posible dotar al apa- rato de distintos accesorios. Solicite nuestro catálogo o visítenos en la página de internet www.kaercher.com. Utilice el aparato únicamente de conformi- dad con las indicaciones del presente ma- nual de instrucciones. – Este aparato es apto para el uso en aplicaciones industriales, como en ho- teles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler. – El aparato ha sido concebido exclusiva- mente para la limpieza de suelos lisos resistentes a la humedad y al pulido. – El aparato no es apto para la limpieza de pisos congelados (p. ej., en almace- nes frigoríficos). – Sólo está permitido dotar al aparato de accesorios y piezas de repuesto origi- nales. – El aparato no es apto para el uso en en- tornos con peligro de explosión. – Con el aparato no se puede aspirar ga- ses combustibles, ácidos no diluidos ni disolventes. Como gasolina, diluyentes cromáticos o fuel, que se pueden formar mezclas explosivas con el aire aspirado. Tampo- co use acetona, ácidos ni disolventes sin diluir, ya que atacan a los materiales utilizados en el aparato. – El aparato está autorizado para el fun- cionamiento sobre superficies con una inclinación máxima indicada en el apar- tado "Datos técnicos". – El margen de temperaturas de servicio está comprendido entre los +5°C y los +40°C. Índice de contenidos Indicaciones de seguridad. . . . ES 1 Función . . . . . . . . . . . . . . . . . . ES 1 Uso previsto. . . . . . . . . . . . . . . ES 1 Protección del medio ambiente ES 1 Garantía. . . . . . . . . . . . . . . . . . ES 2 Elementos de operación y fun- cionamiento . . . . . . . . . . . . . . . ES 2 Antes de la puesta en marcha. ES 3 Funcionamiento. . . . . . . . . . . . ES 3 Detención y apagado. . . . . . . . ES 4 Transporte . . . . . . . . . . . . . . . . ES 4 Almacenamiento . . . . . . . . . . . ES 5 Cuidados y mantenimiento . . . ES 5 Protección antiheladas . . . . . . ES 6 Averías . . . . . . . . . . . . . . . . . . ES 6 Accesorios. . . . . . . . . . . . . . . . ES 8 Datos técnicos. . . . . . . . . . . . . ES 9 Declaración UE de conformidadES 9 Accesorios y piezas de repuestoES 9 Indicaciones de seguridad Dispositivos de seguridad interruptor de seguridad Niveles de peligro Indicaciones sobre la batería (acumulador) y el cargador Función Uso previsto Protección del medio ambiente Los materiales empleados para el embalaje son reciclables y re- cuperables. No tire el embalaje a la basura doméstica y entrégue- lo en los puntos oficiales de re- cogida para su reciclaje o recu- peración. Los aparatos viejos contienen materiales valiosos reciclables que deberánn ser entregados para su aprovechamiento poste- rior. Evite el contacto de bate- rías, aceites y materias seme- jantes con el medioambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su re- ciclaje. 44 ES- 2 Aviso sobre sustancias (REACH) Aquí encontrará información actual sobre las sustancias: www.kaercher.de/REACH En todos los países rigen las condiciones de garantía establecidas por nuestra em- presa distribuidora. Las averías del acce- sorio serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le ro- gamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio. 1 Filtro de pelusas 2 Interruptor de seguridad 3 Batería * 4 Manguera de salida de agua sucia con dispositivo de dosificación 5 Barra de sujeción para la Homebase 6 Flotador 7 Depósito de agua limpia 8 Cierre del depósito de agua limpia 9 Cabezal limpiador 10 cepillo en forma de disco 11 Orificio de llenado del depósito de agua limpia 12 Estribo del cambio del cepillo 13 Depósito de agua sucia 14 Pedal del dispositivo de transporte 15 Indicador de nivel de agua limpia 16 Empuñadura giratoria para inclinar la barra de aspiración 17 Configuración de altura de la barra de aspiración 18 Tuercas de mariposa para fijar la barra de aspiración 19 Barra de aspiración * 20 Manguera de aspiración 21 Botón regulador del caudal de agua 22 Enchufe de batería 23 Palanca de bajada de la barra de aspi- ración 24 Pupitre de mando 25 Estribo de empuje 26 Superficie de apoyo para el set de lim- pieza "Homebase Box" 27 Tapa del depósito de agua sucia

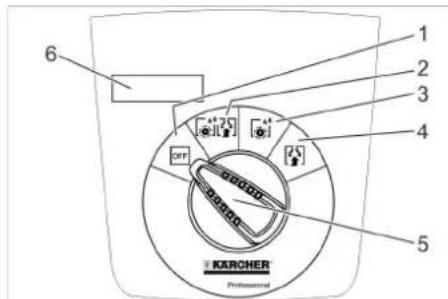

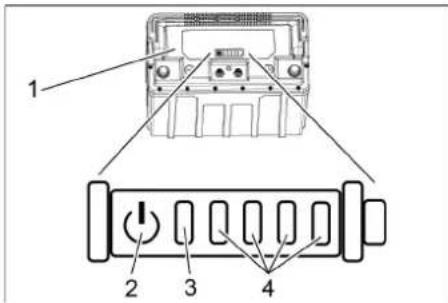

• no incluido en el volumen de suministro Garantía Elementos de operación y funcionamiento 45ES- 3 – Los elementos de control para el proce- so de limpieza son amarillos. – Los elementos de control para el man- tenimiento y el servicio son de color gris claro. 1OFF El aparato está apagado. 2 Modo normal Limpiar en húmedo del suelo y aspirar el agua sucia. 3 Modo intensivo Limpiar en húmedo del suelo y dejar ac- tuar al detergente. 4 Modo de aspiración Aspire la suciedad. 5 Selector de programas 6 Anuncio **) Opción Desatornillar los tornillos de la tabla central del palé. Presionar el aparato hacia abajo por el estribo de empuje y extraer la tabla central. Quitar la cuña de detrás o junto a las ruedas. Presionar el aparato hacia abajo por el estribo de empuje y desplazarlo hacia el borde del palé. Levantar el aparato del palé y colocarlo sobre el suelo. Compruebe si el conector redondo y las conexiones roscadas de los polos de la batería están bien fijados, Si es necesario, vuelva a apretar los ca- bles de los polos de la batería con una llave dinamométrica: Tornillo M8: 18 Nm Tornillo M10: 23 Nm Indicación: El aparato dispone de una protección con- tra descarga total, es decir, si se alcanza la medida máxima permitida de capacidad, se apaga el motor de los cepillos y la turbi- na. Conducir el aparato directamente a la estación de carga, evitar subidas. PELIGRO Peligro de lesiones por descarga eléctrica. Respetar la tensión de red y los seguros de la placa de características del aparato. El tiempo de carga depende del estado de la batería y del cargador. Cuando la batería está agotada, el tiempo de carga es de aproximadamente: El aparato no se puede utilizar durante el proceso de carga. CUIDADO Peligro de daños en la instalación. No lim- piar con agua el aparato con el depósito quitado. 1 Enchufe de la batería, lateral de la ba- tería 2 Enchufe de batería, lateral de la batería Desconecte la clavija de la batería de la parte del aparato. CUIDADO ¡Peligro de daños! – No conectar el cargador con la clavija de la batería del lado del aparato. – Utilizar solo el cargador adaptado al tipo de batería montado: Indicación: ¡Leer el manual de instrucciones del fabricante del cargador y respetar espe- cialmente las indicaciones de seguridad! Conectar la clavija de la batería del la- teral de la batería con el cargador. Enchufar el cargador en la clavija. Cargar conforme a las indicaciones del manual de instrucciones del cargador. Desenchufar el enchufe del cargador. Desconecte el conector de la batería del cargador. Conectar la clavija de batería del apara- to con la clavija de batería del lateral del batería. Coloque la barra de aspiración en su soporte de modo que la chapa perfilada quede por encima del soporte. Apriete las tuercas de mariposa. Coloque la manguera de aspiración. PELIGRO ¡Peligro de lesiones! En caso de peligro, soltar el interruptor de seguridad/pedal de marcha. Abrir el cierre del depósito de agua lim- pia. Llenar con agua fresca (máximo 50 ºC) hasta el borde inferior de la tubuladura de llenado. Cerrar el cierre del depósito de agua limpia. Identificación por colores Pupitre de mando Símbolos en el aparato Enchufe de batería Punto de amarre Soporte para la mopa ** Nivel del depósito de agua limpia 25% Estribo del cambio del cepillo Palanca de bajada de la barra de aspiración Orificio de purgado del depósito de agua limpia Manguera de salida de agua sucia Dispositivo de transpor-

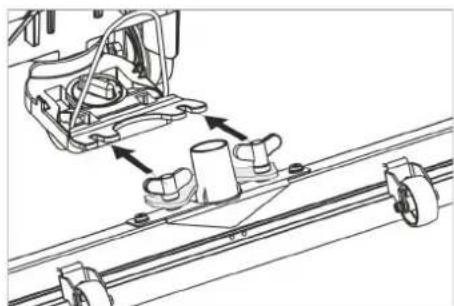

1: Transporte 0: Servicio Antes de la puesta en marcha Descarga Comprobar la batería Carga de batería Proceso de carga Cargador Tiempo de carga, aprox. [h] 6.654-479.0 8 6.654-480.0 2 Tipo de batería Cargador 6.654-454.0 6.654-479.0 6.654-480.0 Montaje de la barra de aspiración Funcionamiento Adición de combustibles Agua limpia 46 ES- 4 몇 ADVERTENCIA Peligro de daños en la instalación. Utilice únicamente el detergente recomendado. En caso de usar otros detergentes, el pro- pietario-usuario asume unos mayores ries- gos en lo que a la seguridad durante el fun- cionamiento y al peligro de sufrir acciden- tes se refiere. Utilice únicamente detergentes que no contengan disolventes, ácidos clorhídricos ni ácidos hidrofluóricos. Tener en cuenta las indicaciones de segu- ridad de los detergentes. Indicación: No utilice detergentes altamente espumo- sos. Detergente recomendado: Introducir el detergente en el depósito de agua limpia. Indicación: El cabezal de limpieza sigue trabajando sin alimentación de líquido si el depósito de agua fresca está vacío. Ajustar el caudal de agua con el botón regulador de acuerdo con la suciedad del pavimento del suelo. Indicación: Llevar a cabo los primeros intentos con menos caudal de agua. Aumentar el caudal de agua poco a poco, hasta alcanzar el re- sultado de limpieza deseado. Para mejorar el resultado de la aspiración en pavimentos alicatados, se puede girar la barra de aspiración hasta una posición en diagonal de 5°. Soltar los tornillos de mariposa. Gire la barra de aspiración. Apretar los tornillos de mariposa. Si el resultado de la aspiración no resulta satisfactorio, se puede modificar la inclina- ción de la barra de aspiración recta. Ajustar la empuñadura giratoria para in- clinar la barra de aspiración. Con el ajuste de la altura se regula el plie- gue de los racores de aspiración en con- tacto con el suelo.

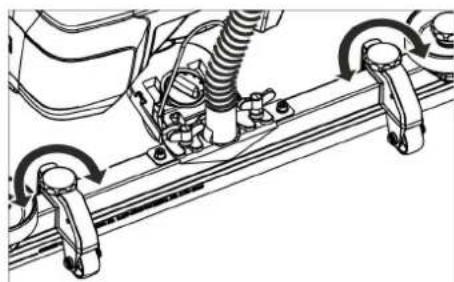

Intentar reajustar las empuñaduras gira- torias del ajuste de la altura hasta alcan- zar el mejor resultado de aspiración. CUIDADO Peligro de daños para el revestimiento del suelo. No utilice el aparato en esa zona. Girar hacia abajo el pedal para el dispo- sitivo de transporte. Gire el selector de programas hasta el programa de limpieza deseado. Extraer la palanca y presionar hacia abajo; se baja la barra de aspiración. Indicación:

Para limpiar pavimentos alicatados ajus- tar la barra de aspiración recta para que no se limpie en ángulo recto a las juntas.

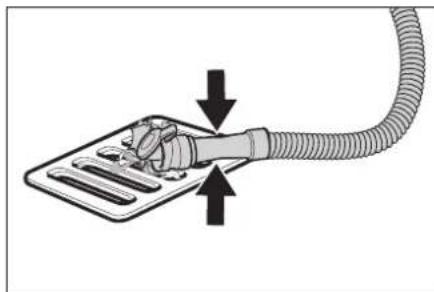

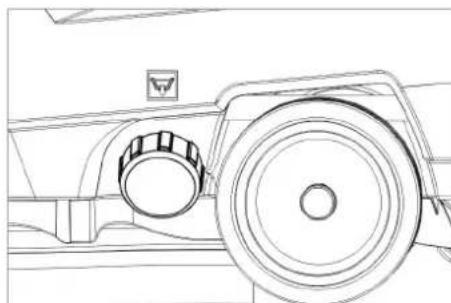

Para obtener mejores resultados de aspi- ración se puede ajustar la posición diago- nal y la inclinación de la barra de aspiración (véase "Ajustar barra de aspiración"). – Si el recipiente de suciedad está lleno, un flotador cierra el orificio de aspira- ción y la turbina de aspiración gira con un mayor número de revoluciones. En este caso, desconectar la aspiración y desplazarse para vaciar el depósito de agua sucia. Soltar el interruptor de seguridad. Coloque el selector de programas en posición de absorber. Avanzar brevemente hacia delante y aspirar el caudal de agua restante. Levante la barra de aspiración. Cargar la batería si es necesario. 몇 ADVERTENCIA Respetar la normativa local vigente en ma- teria de tratamiento de aguas residuales. Retire del soporte la manguera de sali- da y bájela mediante un mecanismo re- cogedor adecuado. Presionar o doblar el dispositivo de do- sificación. Abra la tapa del dispositivo de dosifica- ción. Purgar el agua sucia, regular el caudal de agua mediante presión o doblez. Aclare el depósito de agua sucia con agua limpia. Desatornillar el cierre del depósito de agua limpia. PELIGRO ¡Peligro de lesiones! El aparato solo se puede operar para cargar y descargar en inclinaciones con un valor máximo (véase "Datos técnicos"). Conducir lentamente. 몇 PRECAUCIÓN ¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte. Elevar el pedal para el dispositivo de transporte. Desplazar el aparato con el estribo de empuje. Detergente Empleo Detergente Limpieza de mantenimiento de todos los suelos resisten- tes al agua RM 746 RM 780 Limpieza de mantenimiento de superficies brillantes (p. ej., granito) RM 755 es Limpieza de mantenimiento y limpieza a fondo de suelos industriales RM 69 ASF Limpieza de mantenimiento y limpieza a fondo de suelos industriales RM 753 Limpieza de mantenimiento de azulejos en el ámbito sa- nitario RM 751 Limpieza y desinfección en el ámbito sanitario RM 732 Decapado de todos los sue- los resistentes a los álcalis (p.ej., PVC) RM 752 Decapado de suelos de sin- tasol RM 754 Ajuste del caudal de agua Ajuste de la barra de aspiración Posición en diagonal Inclinación Altura Limpieza Baje la barra de aspiración Detención y apagado Purgue el agua sucia Purgar el agua limpia Transporte 47ES- 5 Al transportar en vehículos, asegurar el aparato para evitar que resbale y vuel- que conforme a las directrices vigentes. 몇 PRECAUCIÓN ¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento. Este aparato sólo se puede almacenar en interiores. PELIGRO Peligro de lesiones Antes de efectuar cual- quier trabajo en el aparato, gire el selector de programas hasta la posición "OFF" y desenchufe la clavija de red del cargador. Purgue el agua sucia y el agua limpia sobrante y elimínela. CUIDADO Peligro de daños en la instalación. No sal- pique al aparato con agua ni utilice deter- gentes agresivos. Purgue el agua sucia. Aclare el depósito de agua sucia con agua limpia. Limpie el aparato por fuera con un trapo húmedo ligeramente empapado en una solución jabonosa suave. Compruebe el filtro de pelusas; en caso necesario, límpielo.

Limpie los labios de aspiración y los labios de secado; compruebe si presentan des- gaste y, en caso necesario, cámbielos.

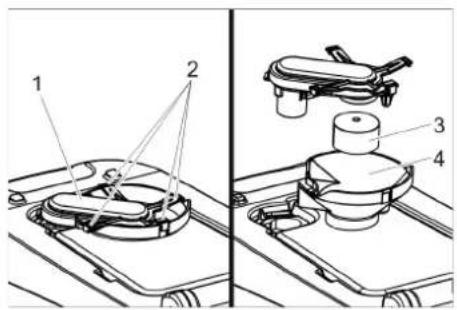

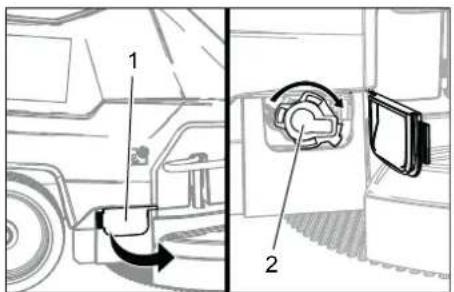

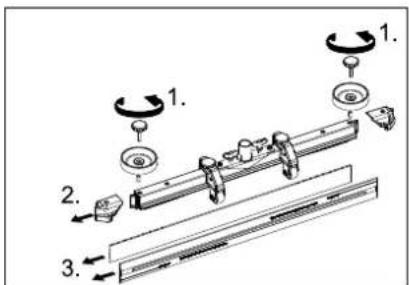

Compruebe si los cepillos presentan des- gaste y, en caso necesario, cámbielos (véase "Trabajos de mantenimiento"). Si es necesario recargar la batería. Comprobar si los polos de las baterías presentan oxidación. Compruebe que los cables de la batería estén bien fijados, Limpie las juntas situadas entre el de- pósito de agua sucia y la tapa; com- pruebe su estanqueidad y, en caso ne- cesario, cámbielas Limpie el tamiz. Durante largos tiempos de inactividad, desconectar el equipo solo con la bate- ría completamente cargada. Volver a cargar la batería por completo una vez al mes como mínimo. Encargue al servicio técnico la revisión anual obligatoria. 1Cubierta 2 Tapa Abrir la cubierta. Girar la tapa en sentido horario y retirar- la. Extraer y limpiar el tamiz que está de- bajo. Colocar el tamiz. Colocar la tapa y cerrarla girándola en el sentido contrario al de las agujas del reloj Cerrar la cubierta. 1 Marca de desgaste 2 Labio de aspiración Los racores de aspiración se tienen que cambiar o dar la vuelta hasta que estén desgastados hasta la marca de desgaste. Retire la barra de aspiración. Desatornille los mangos en estrella. Retire las piezas de plástico. Retire los labios de aspiración. Introducir los racores de aspiración nuevos o dados la vuelta. Coloque las piezas de plástico. Atornille y apriete los mangos en estre- lla. Presionar hacia abajo el aparato por el estribo de empuje para elevar el cabe- zal de limpieza. Pisar hacia abajo el pedal de cambio de cepillos más allá del punto de resisten- cia. Tirar hacia atrás del aparato para acce- der al cepillo de disco. Colocar un nuevo cepillo de disco en el suelo delante del aparato. Desplazar el aparato con el cabezal de limpieza elevado sobre el nuevo cepillo de disco y bajar el cabezal de limpieza. La escobilla se encaja en el acciona- miento. Purgue el agua sucia. Levantar el depósiro de agua sucia y gi- rar hacia un lado. PELIGRO Peligro de explosiones. No coloque herra- mientas u otros objetos similares sobre la batería, es decir, sobre los terminales y el conector de elementos. Purgue el agua sucia. Levantar el depósiro de agua sucia y gi- rar hacia un lado. Desconecte la clavija de la batería. 1 Distanciador 2 Batería 3 Conector circular 4 Polo de la batería Coloque la batería en el equipo como se muestra arriba. Inserte el distanciador entre la batería y el equipo en el lado que se indica en la imagen. 몇 PRECAUCIÓN Al quitar y poner la batería, la posición de la máquina puede volverse inestable. Ase- gúrese de que la posición sea segura. Emborne los cables de conexión sumi- nistrados a los polos de la batería (+) y

Inserte ambos conectores redondos en la batería. Almacenamiento Cuidados y mantenimiento Plan de mantenimiento Después de cada puesta en marcha Mensualmente Anualmente Trabajos de mantenimiento Limpie el tamiz

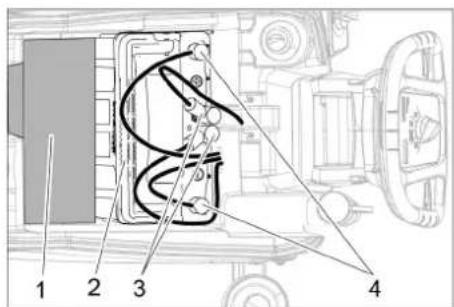

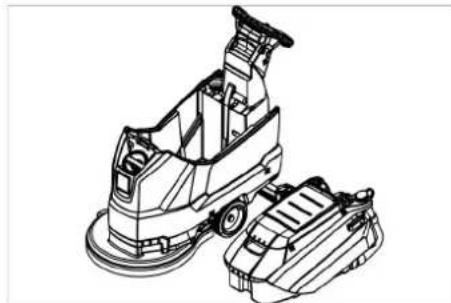

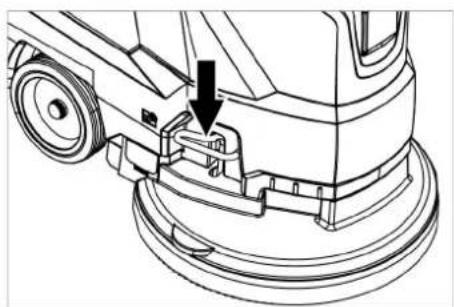

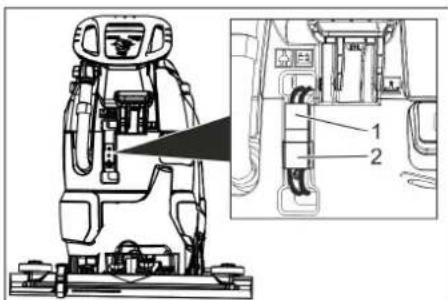

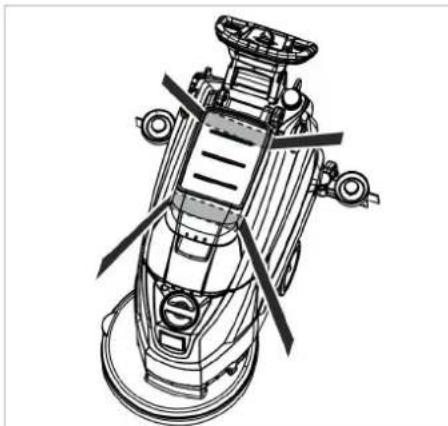

Cambiar o girar los labios de aspiración Cambiar el cepillo de disco Extraiga el depósito de agua sucia Baterías Baterías recomendadas Nº referencia 80 Ah 6.654-454.0 Colocar la batería y cerrar 48 ES- 6 CUIDADO Al cambiar la polaridad (polo positivo y ne- gativo) se estropea el sistema electrónico de control. Asegúrese de colocar la polaridad correc- tamente. Colocar el depósito de agua sucia en el aparato. Indicación: Cargar las baterías antes de poner el apa- rato en funcionamiento. Para ello véase el apartado "Cargar bate- rías". Coloque el selector de programas en posicione "OFF". Desconecte la clavija de la batería. Levantar el depósiro de agua sucia y gi- rar hacia un lado. Desenchufe los dos conectores redon- dos de la batería. Enganchar el cable del polo negativo de la batería. Desemborne el cable del polo positivo de la batería. Quitar las cuñas o las piezas de espu- ma. 몇 PRECAUCIÓN Mientras se desmontan y montan las bate- rías, la máquina puede estar poco estable, procurar mantener una posición segura. Extraer las baterías. Eliminar las baterías usadas de acuer- do con las normativas vigentes. Para garantizar el funcionamiento seguro del aparato, es posible firmar contratos de mantenimiento con el departamento co- mercial correspondiente de Kärcher. En caso de peligro de heladas: Vacíe el depósito de agua limpia y el depósito de agua sucia. Guarde el aparato en un lugar protegi- do de las heladas. PELIGRO Peligro de lesiones Antes de efectuar cual- quier trabajo en el aparato, gire el selector de programas hasta la posición "OFF" y desenchufe la clavija de red del cargador. Purgue el agua sucia y el agua limpia sobrante y elimínela. Desmontar las baterías Contrato de mantenimiento Protección antiheladas Averías Averías con indicación en pantalla Indicador de pantalla Solución ERR B Compruebe si hay cuerpos extraños bloqueando los cepillos y, de ser así elimínelos. Poner el selector de programas en "OFF", soltar el interruptor de seguridad, esperar 3 segundos, conectar de nuevo. ERR T Poner el selector de programas en "OFF", soltar el interruptor de seguridad, esperar 3 segundos, conectar de nuevo. Si se repite, llamar al servicio técnico LOW BAT Cargue la batería. Si el error persiste, compruebe la conexión a la batería de los dos conectores redondos. Si se repite, llamar al servicio técnico ERR TEMP Deje enfriar el aparato. HANDS OFF Soltar el interruptor de seguridad y esperar hasta que se muestren horas de servicio o estado de la batería. A continua- ción accionar de nuevo el interruptor de seguridad. ERR REL Poner el selector de programas en "OFF", soltar el interruptor de seguridad, esperar 3 segundos, conectar de nuevo. Si se repite, llamar al servicio técnico ERR PWM Poner el selector de programas en "OFF", soltar el interruptor de seguridad, esperar 3 segundos, conectar de nuevo. Si se repite, llamar al servicio técnico 49ES- 7 1 Batería 2Tecla 3 LED "Status" 4 Indicadores led Pulsar la tecla durante 5 segundos. No se ilumina ningún led: cargar la batería. El led de estado se ilumina en verde: Los 5 led juntos indican el estado de carga de la batería. El led de estado se ilumina en rojo: Los indicadores led advierten de un fallo. El propio usuario puede subsanar los fallos que se describen en la siguiente tabla. Po- nerse en contacto con el servicio de pos- tventa de KÄRCHER para obtener informa- ción sobre cualquier indicación de fallo que no se describa aquí. Indicador de estado de la batería Causa Solución rojo - - - - Batería demasiado caliente. Dejar enfriar la batería. rojo - - - verde Sistema de gestión de la batería demasiado caliente. Dejar enfriar la batería. rojo - - verde - Batería demasiado fría para car- garla. Mover el equipo a un lugar más cálido y esperar hasta que la batería se haya calentado. rojo - - verde verde Consumo de corriente demasiado elevado durante la carga. Desconectar el conector de red del cargador. Esperar 10 segundos. Volver a enchufar el co- nector de red. Si el fallo vuelve a aparecer, sus- tituir el cargador. Consumo de corriente demasiado elevado a causa del equipo. Desconectar el equipo. Si el fallo vuelve a pro- ducirse tras encenderlo de nuevo, buscar un fa- llo en el equipo. rojo - verde - verde Cortocircuito Comprobar todas las conexiones de la batería. rojo - verde verde - Tensión de célula demasiado baja durante la descarga. Cargue la batería. rojo - verde verde verde Tensión de célula demasiado alta durante la carga. Descargar la batería hasta el 20% de su capaci- dad restante. A continuación, cargar la batería. rojo verde - - verde Tensión de batería demasiado ba- ja. Cargue la batería. rojo verde - verde - Avería durante el proceso de car- ga. Desconectar el conector de red del cargador. Esperar 10 segundos. Volver a enchufar el co- nector de red. Si el fallo vuelve a aparecer, sus- tituir el cargador. rojo verde - verde verde rojo verde verde - - Batería demasiado fría para sumi- nistrar potencia. Mover el equipo a un lugar más cálido y esperar hasta que la batería se haya calentado. rojo verde verde verde - Fallo de potencia. Desconectar el equipo. Si el fallo persiste, po- nerse en contacto con el servicio de postventa. 50 ES- 8 Abrir la tapa del depósito de agua su- cia. 1 Carcasa del flotador 2 Gancho de enclavamiento 3 Flotador 4 Parte inferior Retirar la carcasa del flotador hacia arriba. Soltar los ganchos. Limpiar el flotador y la parte inferior. Volver a ensamblar la carcasa del flota- dor y meterla en el aparato. Averías sin indicación en pantalla Fallo Solución No se puede poner en marcha el aparato Ajustar el selector de programas al programa deseado. Accionar el interruptor de seguridad. Conectar el enchufe de la batería. Comprobar la batería, si es necesario recargar. Comprobar si los polos de la batería están conectados. Caudal de agua insufi- ciente Compruebe el nivel de agua limpia y, de ser necesario, llene el depósito. Aumentar la cantidad de agua con el botón regulador del caudal de agua. Limpie el tamiz. Potencia de aspiración insuficiente Limpie las juntas situadas entre el depósito de agua sucia y la tapa; compruebe su estanqueidad y, en caso necesario, cámbielas El depósito de agua sucia está lleno, parar el aparato y vaciar el depósito de agua sucia. Limpiar el filtro de pelusas. Limpie los labios de aspiración de la barra de aspiración y, en caso necesario, cámbielos Compruebe si está cerrada la tapa de la manguera de salida de agua sucia. Compruebe el ajuste de la barra de aspiración. Comprobar si los tubos de aspiración están atascados, si es necesario limpiar. Compruebe si el tubo de aspiración está hermética y, en caso necesario, cámbielo. Resultados de limpieza insuficientes Compruebe si los cepillos presentan desgaste y, en caso necesario, cámbielos. Aumentar la cantidad de agua. Compruebe que el tipo de cepillo y el detergente son adecuados. La turbina de succión mar- cha fuera de circunferencia Limpiar el flotador. Los cepillos no giran Compruebe si hay cuerpos extraños bloqueando los cepillos y, de ser así elimínelos. Si se activa el interruptor de sobrecarriente en el sistema electrónico, girar el selector de programas a "OFF", a continuación ajustar de nuevo al programa deseado. Vibraciones durante la limpieza Utilizar otros cepillos más blandos si es necesario. Cuando las averías no se puedan solucionar con ayuda de la tabla que aparece a continuación, acuda al servicio técnico. Limpiar el flotador Accesorios Denominación No. de pieza Descripción Escobilla de disco, rojo (medio, estándar) 4.905-026.0 Para usar en todas las tareas de limpieza convencionales. Escobilla de disco, natural (suave) 4.905-027.0 De fibras naturales para limpiar y pulir. Cepillo de disco, negro (duro) 4.905-029.0 Para suciedades más grandes y para limpieza básica. Solo para pavimentos que no sean delicados. Platillo motriz de pads 4.762-534.0 Para limpieza con almohadillas. Con acoplamiento de cambio rápido y centerlock. Almohadilla, roja (semi suave) 6.369-079.0 Para limpiar todo tipo de pavimentos. Almohadilla, verde (semi dura) 6.369-078.0 Para limpiar suelos muy sucios y para la limpieza básica. Almohadilla, negra (dura) 6.369-077.0 Para suciedades resistentes y para la limpieza básica. Almohadilla, beige (grano ligero) 6.369-468.0 Para pulir y refrescar pavimentos duros y elásticos. Almohadilla, beige (partes de cerdas naturales) 6.371-146.0 Barra de aspiración, 850 mm, recta 4.777-401.0 Barra de aspiración, 850 mm, doblada 4.777-411.0 Set Homebase Box 4.035-406.0 51ES- 9 Por la presente declaramos que la máqui- na designada a continuación cumple, tanto en lo que respecta a su diseño y tipo cons- tructivo como a la versión puesta a la venta por nosotros, las normas básicas de segu- ridad y sobre la salud que figuran en las di- rectivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento ex- plícito. Los abajo firmantes actúan en nombre y con la autorización de la junta directiva. Responsable de documentación: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Utilice solamente accesorios y recambios originales, ya que garantizan un funciona- miento correcto y seguro del equipo. Puede encontrar información acerca de los accesorios y recambios en www.kaer- cher.com. Datos técnicos Potencia Tensión nominal V 24 Capacidad de batería Ah (5h)

Consumo medio de po- tencia W 1100 Potencia nominal de la turbina de absorción W500 Potencia nominal del ac- cionamiento de cepillos W600 Aspirar Capacidad de aspiración, cantidad de aire (máx.) l/s 24 Potencia de aspiración, depresión, (máx.) kPa (mbar)

Categoria de protección IPX 3 Cepillos de limpieza Nº de rotaciones de los cepillos 1/min 180 Diámetro cepillos mm 510 Medidas y pesos Potencia teórica por me- tro cuadrado m²/h 2000 Inclinación máx. del área de trabajo

Volumen de los depósitos de agua limpia y agua su- cia l 50/50 máx. temperatura del agua °C 50 presión de agua máx. bar 0,06 Peso en vacío (peso de transporte) kg 87 Peso total (listo para el servicio) kg 138 Dimensiones del compar- timiento de la batería mm 350 x

Valores calculados conforme a la nor- ma EN 60335-2-72 Valor total de oscilación m/s

<2,5 Inseguridad K m/s

0,2 Nivel de presión acústica

dB(A) 66 Inseguridad K

dB(A) 2 Nivel de potencia acústi- ca L
