MANUAL DE USUARIO DJ030SP LEXIBOOK

2. Botón del Obturador / Ajuste

4. Lente de la cámara

5. Puerto de conexión USB

6. Botón de Desplazamiento

hacia arriba / Selección del ash

8. Botón de Encendido / Menú

11. Compartimento de las pilas

12. Botón de Desplazamiento hacia

abajo / Reproducción

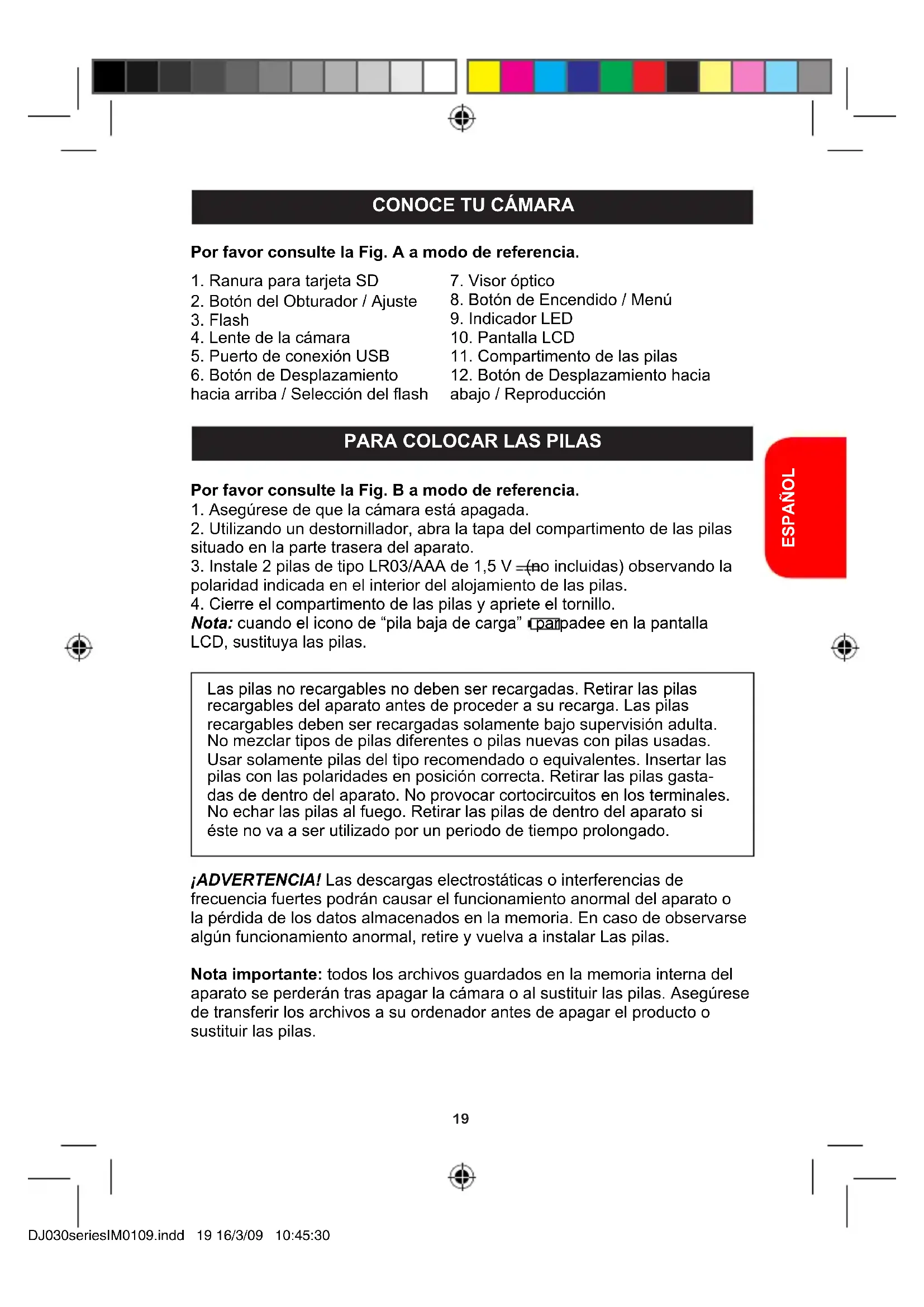

PARA COLOCAR LAS PILAS

Por favor consulte la Fig. B a modo de referencia.

1. Asegúrese de que la cámara está apagada.

2. Utilizando un destornillador, abra la tapa del compartimento de las pilas

situado en la parte trasera del aparato.

3. Instale 2 pilas de tipo LR03/AAA de 1,5 V (no incluidas) observando la

polaridad indicada en el interior del alojamiento de las pilas.

4. Cierre el compartimento de las pilas y apriete el tornillo.

Nota: cuando el icono de “pila baja de carga” parpadee en la pantalla LCD, sustituya las pilas. Las pilas no recargables no deben ser recargadas. Retirar las pilas recargables del aparato antes de proceder a su recarga. Las pilas recargables deben ser recargadas solamente bajo supervisión adulta. No mezclar tipos de pilas diferentes o pilas nuevas con pilas usadas. Usar solamente pilas del tipo recomendado o equivalentes. Insertar las pilas con las polaridades en posición correcta. Retirar las pilas gasta- das de dentro del aparato. No provocar cortocircuitos en los terminales. No echar las pilas al fuego. Retirar las pilas de dentro del aparato si éste no va a ser utilizado por un periodo de tiempo prolongado. ¡ADVERTENCIA! Las descargas electrostáticas o interferencias de frecuencia fuertes podrán causar el funcionamiento anormal del aparato o la pérdida de los datos almacenados en la memoria. En caso de observarse algún funcionamiento anormal, retire y vuelva a instalar Las pilas. Nota importante: todos los archivos guardados en la memoria interna del aparato se perderán tras apagar la cámara o al sustituir las pilas. Asegúrese de transferir los archivos a su ordenador antes de apagar el producto o sustituir las pilas. Por favor consulte la Fig. A a modo de referencia. DJ030seriesIM0109.indd 19 16/3/09 10:45:3020 ESPAÑOL INSTALACIÓN DE UNA TARJETA DE MEMORIA Por favor consulte la Fig. C a modo de referencia. Su cámara digital cuenta con de memoria incorporada de una capacidad de 8 MB (2 fotografías o 20 segundos de vídeo). Si lo desea, podrá también insertar una tarjeta SD (de 2 GB como máximo, no incluida) para aumentar la capacidad de memoria de la cámara. Para ello, inserte rmemente la tarjeta SD en la ranura hasta que suene un chasquido. La pantalla mostrará el icono una vez que se haya insertado una tarjeta SD y encendido el aparato. Nota: cuando se haya insertado en la cámara una tarjeta de memoria externa, todas las fotografías tomadas se almacenarán en dicha tarjeta. NOTA IMPORTANTE: se recomienda encarecidamente utilizar una tarjeta SD para aumentar la capacidad de almacenamiento del aparato. Siga las instrucciones que se proporcionan a continuación para instalar en su ordenador los programas de software “PhoTags Express” y “Webcam Express”, así como el controlador para la cámara.

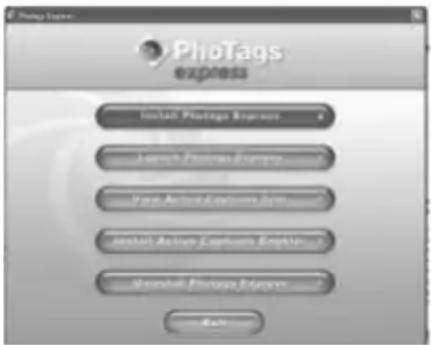

1. Inserte el CD de software (incluido) en la unidad de CD-ROM de su

ordenador. El CD se iniciará de forma automática y la pantalla mostrará el menú de instalación. INSTALACIÓN DEL SOFTWARE Y DEL CONTROLADOR PARA LA CÁMARA Haga clic en la opción “Install AP” en la ventana del “Menú de instalación de la cámara digital” y seleccione un idioma de los que se incluyen en la lista desplegable. Haga clic en la opción “Install PhoTags Express” y siga las instrucciones que se muestren en la pantalla para proceder a la instalación de los programas “PhoTags Express” y “WebCam Express”. El software “PhoTags Express” y “WebCam Express” cuentan con numerosas aplicaciones para la edición e impresión de fotografías. Una vez completada la instalación, se mostrará un cuadro de conrmación. Elimine la marca de la casilla titulada “Start the application” (Iniciar el programa) y haga DJ030seriesIM0109.indd 20 16/3/09 10:45:3121 ESPAÑOL

ENCENDER Y APAGAR LA CÁMARA

NOTA: Antes de utilizar este producto por primera vez, retire la etiqueta transparente de la pantalla LCD.

1. Mantenga pulsado el botón de Encendido / Menú (8) durante

aproximadamente 3 segundos para encender la cámara. El indicador LED se iluminará durante unos instantes y sonará un tono en la cámara a modo de conrmación de que está lista para su uso.

2. Mantenga pulsado el botón de Encendido / Menú (8) durante

aproximadamente 3 segundos para apagar la cámara. Nota: la cámara se apagará automáticamente al cabo de 60 segundos si no se detecta actividad alguna. Al encender el aparato se selecciona automáticamente el modo de cámara fotográca:

1. Pulse el botón del obturador (2) para hacer una foto. La cámara emitirá

dos tonos para conrmar que se está tomando una fotografía. El número de fotografías almacenadas en la memoria se muestra en la pantalla LCD.

2. Para comprobar el número de fotografías tomadas o el nivel de carga de

las pilas, pulse una sola vez el botón de Encendido / Menú (8) mientras está en modo de cámara fotográca. Pulse de nuevo el botón de Encendido / Menú (8) o espere unos segundos para que el aparato vuelva seleccionar de forma automática el modo de cámara fotográca. Nota:

• Una vez que la memoria incorporada de la cámara esté llena, si se intenta hacer una foto, la pantalla LCD mostrará un mensaje de aviso.

PARA TOMAR FOTOGRAFÍAS

clic en el botón “Finish” (Finalizar) para cerrar el cuadro y volver al menú de instalación. Tras esto, habrá instalado con éxito el controlador de la cámara.

2. Haga clic en la opción “Install Driver” (instalar controlador) y siga las

instrucciones que se muestren en la pantalla para proceder a la instalación del controlador de la cámara.

3. Será necesario que reinicie su ordenador una vez instalado el controlador.

El controlador de la cámara “MegaCam” le permite utilizar su cámara de fotos digital a modo de cámara Web. Nota: - En caso de que el CD no se inicie de forma automática, haga clic en “Inicio”, seleccione la opción “Ejecutar” y escriba “D:\autorun.exe” en el cuadro de diálogo que aparezca (donde D:\ corresponde a la letra asignada a su unidad de CD-ROM). A continuación, pulse la tecla “Enter” (introducir). -Será necesario que instale el controlador antes de proceder a la descarga de imágenes o videos almacenados en la cámara, así como antes de utilizar el aparato a modo de cámara Web. - Asegúrese de que la cámara no está conectada a su ordenador antes de instalar el controlador y el software. - Cuando ejecute por primera vez el programa “PhoTags Express”, la pantalla mostrará un cuadro de diálogo a través del cual podrá registrar el programa. Podrá decidir registrar el programa, o bien saltarse el proceso de registro o hacer que no vuelva a mostrarse dicho cuadro de diálogo. DJ030seriesIM0109.indd 21 16/3/09 10:45:3122 ESPAÑOL

1. Auto Flash (modo de ash automático)

En el modo de cámara fotográca, pulse el botón de Desplazamiento hacia arriba / Selección del ash (6) hasta que el icono aparezca en la esquina inferior izquierda de la pantalla LCD. Tras esto, la función de ash automático estará activada.

2. Flash on (ash manual activado)

En el modo de cámara fotográca, pulse el botón de Desplazamiento hacia arriba / Selección del ash (6) hasta que el icono aparezca en la esquina inferior izquierda de la pantalla LCD. Tras esto, la función manual de ash estará activada.

3. Flash off (ash desactivado)

En el modo de cámara fotográca, pulse el botón de Desplazamiento hacia arriba / Selección del ash (6) hasta que el icono aparezca en la esquina inferior izquierda de la pantalla LCD. Tras esto, la función manual de ash estará desactivada. SELECCIÓN DE LA RESOLUCIÓN DE LAS FOTOGRAFÍAS

1. En el modo de cámara fotográca, pulse el botón Encendido / Menú (8)

para acceder al menú de conguración (la pantalla mostrará a el indicador de nivel de carga de las pilas, así como el número de fotografías / videos almacenados en la memoria).

2. Use los botones de Desplazamiento hacia arriba (6) o hacia abajo (12)

hasta que el icono de “Resolución de imagen” aparezca en la pantalla. A continuación, pulse el botón del obturador (2) en un intervalo de 5 segundos.

3. Use los botones de Desplazamiento hacia arriba (6) o hacia abajo (12)

para seleccionar el modo de resolución de imagen deseado. A continuación, pulse el botón del obturador (2) en un intervalo de 5 segundos para conr- mar su selección. Existen 3 modos de resolución: Alta resolución (1600 x 1200 píxeles). Resolución normal (1280 x 1024 píxeles). Baja resolución (640 x 480 píxeles).

• En el caso de que la tarjeta de memoria SD insertada en la cámara esté llena, si se intenta hacer una foto, la cámara emitirá dos tonos. Asegúrese de transferir sus fotografías a su ordenador. DJ030seriesIM0109.indd 22 16/3/09 10:45:3223 ESPAÑOL

CAPTURA DE VIDEOCLIPS

1. En modo de cámara fotográca, pulse el botón Encendido / Menú (8) para

acceder al menú de conguración.

2. Use los botones de Desplazamiento hacia arriba (6) o hacia abajo (12)

hasta que el icono de “Vídeo” aparezca en la pantalla. A continuación, pulse el botón del obturador (2) en un intervalo de 5 segundos para iniciar la captura de vídeo. La pantalla LCD mostrará el intervalo total de grabación.

3. Pulse de nuevo el botón del obturador (2) para detener el proceso de

captura de vídeo y guardarlo en la memoria en formato AVI. Nota:

• La función de ash está deshabilitada en el modo de vídeo.

• Para visualizar los videos, deberá transferirlos a su ordenador (véase la Sección titulada “Cómo descargar sus fotografías y sus videos en el ordenador” que se muestra en la Pág. 24).

• Los videos se guardarán en la memoria en formato AVI. Podrá utilizar las aplicaciones Media player y Quick time para reproducir los videos (los videoclips no incorporan sonido).

• La duración de los videoclips podrá variar en función de la capacidad disponible en la memoria incorporada en la cámara o en la tarjeta SD.

MODO DE REPRODUCCIÓN

1. Encienda el aparato. En el modo de cámara fotográca, pulse el botón de

Desplazamiento hacia abajo / Modo de reproducción (12) para acceder al modo de reproducción.

2. Utilice los botones de Desplazamiento hacia arriba (6) o hacia abajo (12)

para hacer que se muestre la fotografía siguiente o anterior.

3. Para abandonar el modo de reproducción, pulse en cualquier momento el

botón del obturador (2). Note:

• De no haber ninguna fotografía almacenada en la memoria incorporada en

1. En modo de cámara fotográca, pulse el botón Encendido / Menú (8) para

acceder al menú de conguración.

2. Use los botones de Desplazamiento hacia arriba (6) o hacia abajo (12)

hasta que el icono de “Temporizador disparo automático” aparezca en la pantalla. A continuación, pulse el botón del obturador (2) en un intervalo de 5 segundos para activar esta función.

3. La cámara fotográca digital tomará la fotografía pasados 10 segundos.

Nota: La función de temporizador de disparo automático se desactivará de forma automática una vez tomada la foto. DJ030seriesIM0109.indd 23 16/3/09 10:45:3224 ESPAÑOL CÓMO DESCARGAR SUS FOTOGRAFÍAS Y SUS VÍDEOS EN EL ORDENADOR Descarga manual

1. Apague la cámara y conéctela a su ordenador utilizando el cable USB que

se suministra. Escuchará un breve tono y la pantalla LCD se encenderá. La pantalla mostrará el icono para indicar que el aparato se encuentra en modo de “Descarga”.

2. En su ordenador, haga clic en el botón “Inicio” y, a continuación, selec-

cione “Mi PC” y haga doble clic en la opción “Unidad de disco extraíble”. Haga doble clic en la carpeta “DCIM” y, a continuación, haga doble clic en la carpeta “100IMAGE” para que se muestren las fotografías y los vídeos almacenados en la tarjeta de memoria.

3. Transera los archivos a la capital deseada.

Note: cuando desconecte el cable USB, la cámara se apagará de forma automática. la cámara o en la tarjeta SD, el modo de reproducción no estará disponible.

• No es posible reproducir videos en modo de reproducción. Cómo eliminar un archivo especíco

1. Desde el modo de reproducción, utilice los botones de Desplazamiento

hacia arriba (6) o hacia abajo (12) para que se muestre en la pantalla la foto o el vídeo deseado.

2. Pulse el botón Encendido / Menú (8) y la pantalla LCD mostrará el

icono . Pulse el botón del obturador (2).

3. Se mostrará una pantalla de conrmación. Utilice los botones de

Desplazamiento hacia arriba (6) o hacia abajo (12) para seleccionar entre las opciones “Eliminar / Delete” (√) o “No eliminar / Do not delete” (X).

4. Pulse el botón del obturador (2) para conrmar la eliminación.

Nota: para cancelar el proceso de eliminación, pulse el botón Encendido / Menú (8) en el paso 2 ó 3. Cómo eliminar todos los archivos

1. Desde el modo de reproducción, pulse el botón Encendido / Menú (8).

2. Use los botones de Desplazamiento hacia arriba (6) o hacia abajo (12)

hasta que el icono aparezca en la pantalla. A continuación, pulse el botón del obturador (2).

3. Se mostrará una pantalla de conrmación. Utilice los botones de

Desplazamiento hacia arriba (6) o hacia abajo (12) para seleccionar entre las opciones “Eliminar / Delete” (√) o “No eliminar / Do not delete” (X).

4. Pulse el botón del obturador (2) para conrmar la eliminación de todos los

archivos. Nota: para cancelar el proceso de eliminación, pulse el botón Encendido / Menú (8) en el paso 2 ó 3. DJ030seriesIM0109.indd 24 16/3/09 10:45:3325 ESPAÑOL

Mientras está conectada a su ordenador, esta cámara fotográca puede utilizarse como una cámara Web. Modo de cámara Web

1. Apague la cámara fotográca digital.

2. Mantenga pulsado el botón del obturador (2) y conecte la videocámara a

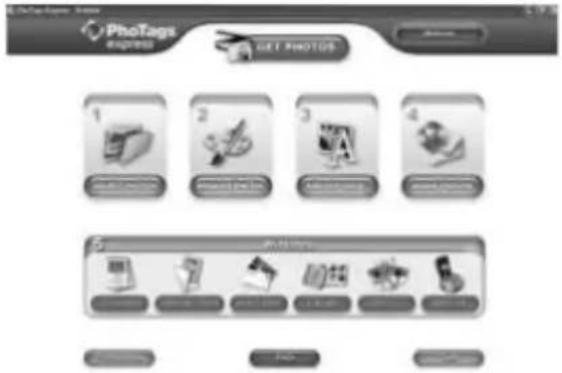

2. Inicie el programa “PhoTags Express” y haga clic en el botón “Get photos”

(Obtener fotos) que aparece en la pantalla del menú principal.

3. La pantalla mostrará el cuadro del asistente “Get Photos Wizard - Device

Selection” (Obtener fotos - Selección de dispositivo). Seleccione la opción “Unidad de disco extraíble” de la lista de Dispositivos activos que aparece en la parte izquierda de la pantalla. Nota: asegúrese de haber seleccionado el dispositivo “Unidad de disco extraíble”, de lo contrario no le será posible descargar sus fotos / videos.

4. Seleccione el método de copia “Custom” (personalizado) o “Express”

(rápido) y haga clic en el botón “Next” (continuar).

5. Si selecciona el método “Custom” (personalizado), podrá ordenar las

fotografías por nombre, palabra clave y categorías. Haga clic en el botón “Next” para continuar. Si utiliza el método de copia “Express” (rápido), el programa le guiará a través de los pasos siguientes.

6. Seleccione el lugar donde desea guardar sus fotos. Haga clic en el botón

“Browse” (examinar) para seleccionar la carpeta de destino donde desea guardar todas sus fotos.

7. Haga clic en el botón “Finish” (nalizar) para transferir sus fotos y videos

desde su cámara a la carpeta de destino. Note: cuando desconecte el cable USB, la cámara se apagará de forma automática. Descarga de archivos utilizando el programa “PhoTags Express”

1. Apague la cámara y conéctela a su ordenador utilizando el cable USB que

se suministra. Escuchará un breve tono y la pantalla LCD se encenderá. La pantalla mostrará el icono para indicar que el aparato se encuentra en modo de “Descarga”. DJ030seriesIM0109.indd 25 16/3/09 10:45:3426 ESPAÑOL su ordenador utilizando el cable USB que se suministra.

3. No suelte el botón del obturador (2) hasta que la pantalla LCD muestre el

icono . En ese momento, estará en modo de cámara Web. Para visualizar imágenes en tiempo real tomadas por la cámara Web, “Mi PC” y haga doble clic en la nueva unidad mostrada que lleva por nombre “MegaCam”. Cómo capturar un videoclip

1. Congure el aparato en modo de cámara Web y conéctelo a su

ordenador. A continuación inicie la aplicación “Webcam Express”.

2. En modo de “Captura”, haga clic en el botón “Capture” para

iniciar la captura del vídeo.

3. Haga clic en el botón “Stop” (parada) para detener la captura del vídeo.

Cómo tomar instantáneas

1. Congure el aparato en modo de cámara Web y conéctelo a su

ordenador. A continuación inicie la aplicación “Webcam Express”.

2. En modo de “Captura”, haga clic en el botón “Snapshot” (instantáneas)

para tomar una instantánea. Mensajería instantánea (chat) Le será posible utilizar el aparato como una cámara Web con sus aplicaciones de mensajería instantánea (Yahoo Messenger, MSN Messenger, Skype…). P. ej., si utiliza MSN Messenger, proceda como sigue:

1. Congure el aparato en modo de cámara Web y conéctelo a su

ordenador. A continuación inicie la aplicación “MSN Messenger”.

2. En el cuadro de interfaz de MSN, seleccione la opción “Acciones” y, a

continuación, “Iniciar una conversación de vídeo”.

3. Seleccione la persona con la que desea chatear y, a continuación, pulse

“OK”. DJ030seriesIM0109.indd 26 16/3/09 10:45:3427 ESPAÑOL Protección medioambiental ¡Los aparatos eléctricos para desecho pueden ser reciclados y no deben ser desechados junto con la basura doméstica habitual! Apoye activamente el aprovechamiento racional de los recursos y ayude a proteger el medio ambiente enviando este producto a un centro de recolección para reciclaje (en caso de estar disponible). MANTENIMIENTO Utilice un paño suave y ligeramente húmedo para limpiar el aparato. No utilice detergentes. No exponga el aparato a la acción directa de los rayos del sol ni a cualquier otra fuente de calor. No sumerja el aparato en agua. No desarme o deje caer el aparato. No intente torcer o doblar el aparato. GARANTÍA NOTA: por favor conserve este manual de instrucciones, ya que contiene informaciones importantes. Este producto está cubierto por nuestra garantía de dos años. Para efectuar alguna reclamación en garantía o solicitar alguna reparación después de haber adquirido el producto, póngase en contacto con su distribuidor y preséntele una prueba de compra. Nuestra garantía cubre cualquier efecto de material o mano de obra que pudieran ser imputables al fabricante, a excepción de cualquier tipo de daños resultantes de la no observación de las instrucciones de uso o de cualquier modicación no autorizada efectuada en el aparato (tales como desmontaje, exposición al calor o humedad, etc.). Referencia: DJ030series Diseñado en Europa – Fabricado en China ©2009 Lexibook® Lexibook Ibérica S.L, C/ de las Hileras 4, 4° dpcho 14, 28013 Madrid, España. Servicio consumidores: 902 102 191 http://www.lexibook.com Este producto no es un juguete. DJ030seriesIM0109.indd 27 16/3/09 10:45:3428 PORTUGUÊS
