MANUAL DE USUARIO EVOGT SHARK

Lea atentamente, siga las instrucciones de este manual y guárdelo en lugar seguro para futuras referencias. Si tuviera cualquier duda sobre la utilización o cuidado de su casco por favor diríjase a su establecimiento habitual. No seguir los avisos y consejos de utilización presentes en este manuscrito podría disminuir la protección para la cual este casco esta diseñado, pudiendo causar traumatismos craneales o incluso la muerte en caso de accidente.

"Este manual del usuario y sus imágenes no pueden ser conside-rados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

MENCIONES LEGALES 22/05: este casco está específicamente diseñado para su uso en motocicletas. No debe sufrir ningún tipo de manipulación o modificación. Para ofrecer la máxima protección, el casco debe estar correctamente colocado, ajustado y cerrado. Todo casco que haya sufrido un golpe de importancia debe ser sustituido.

ATENCIÓN: No aplicar pinturas, adhesivos, gasolinas ni di -solventes sobre el casco. Sólo pantallas: VZ250 SHARK aprobados con arreglo al número E11 050687 debe ser utilizado con este casco. Esta pantalla está fabricada en policarbonato inyectado. Para conservar su excelente calidad óptica y evitar los problemas por abrasión, no utilizar en su limpieza productos a base de alcohol, disolventes o gasolina, ni pulimentos abrasivos o similares. Se recomienda sumergir la pantalla en agua tibia con jabón (Jabón de Marsella) y a continuación usar un paño suave para su secado y limpieza. Las pantallas con la inscripción "DAYTIME USE ONLY" no son adecuadas para uso nocturno o en condiciones de baja visibilidad, por su gran absorción de la luz.

"Este manual del usuario y sus imágenes no pueden ser considerados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

EVO-GT

OWNER'S MANUAL - MANUEL D'UTILISATION - BENUTZERHANDBUCH - LIBRETTO ISTRUZIONI MANUAL DE UTILIZADOR - MANUAL DEL USUARIO

Lea atentamente, siga las instrucciones de este manual y guárdelo en lugar seguro para futuras referencias. Si tuviera cualquier duda sobre la utilización o cuidado de su casco por favor diríjase a su establecimiento habitual. No seguir los avisos y consejos de utilización presentes en este manuscrito podría disminuir la protección para la cual este casco esta diseñado, pudiendo causar traumatismos craneales o incluso la muerte en caso de accidente.

"Este manual del usuario y sus imágenes no pueden ser conside-rados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

CONTENTS

MENCIONES LEGALES 22/05: este casco está específicamente diseñado para su uso en motocicletas. No debe sufrir ningún tipo de manipulación o modificación. Para ofrecer la máxima protección, el casco debe estar correctamente colocado, ajustado y cerrado. Todo casco que haya sufrido un golpe de importancia debe ser sustituido.

ATENCIÓN: No aplicar pinturas, adhesivos, gasolinas ni di -solventes sobre el casco. Sólo pantallas: VZ250 SHARK aprobados con arreglo al número E11 050687 debe ser utilizado con este casco. Esta pantalla está fabricada en policarbonato inyectado. Para conservar su excelente calidad óptica y evitar los problemas por abrasión, no utilizar en su limpieza productos a base de alcohol, disolventes o gasolina, ni pulimentos abrasivos o similares. Se recomienda sumergir la pantalla en agua tibia con jabón (Jabón de Marsella) y a continuación usar un paño suave para su secado y limpieza. Las pantallas con la inscripción "DAYTIME USE ONLY" no son adecuadas para uso nocturno o en condiciones de baja visibilidad, por su gran absorción de la luz.

"Este manual del usuario y sus imágenes no pueden ser considerados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

EVO-GT

OWNER'S MANUAL - MANUEL D'UTILISATION - BENUTZERHANDBUCH - LIBRETTO ISTRUZIONI MANUAL DE UTILIZADOR - MANUAL DEL USUARIO

Lea atentamente, siga las instrucciones de este manual y guárdelo en lugar seguro para futuras referencias. Si tuviera cualquier duda sobre la utilización o cuidado de su casco por favor diríjase a su establecimiento habitual. No seguir los avisos y consejos de utilización presentes en este manuscrito podría disminuir la protección para la cual este casco esta diseñado, pudiendo causar traumatismos craneales o incluso la muerte en caso de accidente.

"Este manual del usuario y sus imágenes no pueden ser conside-rados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

MENCIONES LEGALES 22/05: este casco está específicamente diseñado para su uso en motocicletas. No debe sufrir ningún tipo de manipulación o modificación. Para ofrecer la máxima protección, el casco debe estar correctamente colocado, ajustado y cerrado. Todo casco que haya sufrido un golpe de importancia debe ser sustituido.

ATENCIÓN: No aplicar pinturas, adhesivos, gasolinas ni di -solventes sobre el casco. Sólo pantallas: VZ250 SHARK aprobados con arreglo al número E11 050687 debe ser utilizado con este casco. Esta pantalla está fabricada en policarbonato inyectado. Para conservar su excelente calidad óptica y evitar los problemas por abrasión, no utilizar en su limpieza productos a base de alcohol, disolventes o gasolina, ni pulimentos abrasivos o similares. Se recomienda sumergir la pantalla en agua tibia con jabón (Jabón de Marsella) y a continuación usar un paño suave para su secado y limpieza. Las pantallas con la inscripción "DAYTIME USE ONLY" no son adecuadas para uso nocturno o en condiciones de baja visibilidad, por su gran absorción de la luz.

"Este manual del usuario y sus imágenes no pueden ser considerados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

EVO-GT

OWNER'S MANUAL - MANUEL D'UTILISATION - BENUTZERHANDBUCH - LIBRETTO ISTRUZIONI MANUAL DE UTILIZADOR - MANUAL DEL USUARIO

Lea atentamente, siga las instrucciones de este manual y guárdelo en lugar seguro para futuras referencias. Si tuviera cualquier duda sobre la utilización o cuidado de su casco por favor diríjase a su establecimiento habitual. No seguir los avisos y consejos de utilización presentes en este manuscrito podría disminuir la protección para la cual este casco esta diseñado, pudiendo causar traumatismos craneales o incluso la muerte en caso de accidente.

"Este manual del usuario y sus imágenes no pueden ser conside-rados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

MENCIONES LEGALES 22/05: este casco está específicamente diseñado para su uso en motocicletas. No debe sufrir ningún tipo de manipulación o modificación. Para ofrecer la máxima protección, el casco debe estar correctamente colocado, ajustado y cerrado. Todo casco que haya sufrido un golpe de importancia debe ser sustituido.

ATENCIÓN: No aplicar pinturas, adhesivos, gasolinas ni di -solventes sobre el casco. Sólo pantallas: VZ250 SHARK aprobados con arreglo al número E11 050687 debe ser utilizado con este casco. Esta pantalla está fabricada en policarbonato inyectado. Para conservar su excelente calidad óptica y evitar los problemas por abrasión, no utilizar en su limpieza productos a base de alcohol, disolventes o gasolina, ni pulimentos abrasivos o similares. Se recomienda sumergir la pantalla en agua tibia con jabón (Jabón de Marsella) y a continuación usar un paño suave para su secado y limpieza. Las pantallas con la inscripción "DAYTIME USE ONLY" no son adecuadas para uso nocturno o en condiciones de baja visibilidad, por su gran absorción de la luz.

"Este manual del usuario y sus imágenes no pueden ser considerados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

EVO-GT

OWNER'S MANUAL - MANUEL D'UTILISATION - BENUTZERHANDBUCH - LIBRETTO ISTRUZIONI MANUAL DE UTILIZADOR - MANUAL DEL USUARIO

Lea atentamente, siga las instrucciones de este manual y guárdelo en lugar seguro para futuras referencias. Si tuviera cualquier duda sobre la utilización o cuidado de su casco por favor diríjase a su establecimiento habitual. No seguir los avisos y consejos de utilización presentes en este manuscrito podría disminuir la protección para la cual este casco esta diseñado, pudiendo causar traumatismos craneales o incluso la muerte en caso de accidente.

"Este manual del usuario y sus imágenes no pueden ser conside-rados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".

PRECAUCIONES E INSTRUCCIONES

1. Circule siempre con precaución. Incluso cuando este casco cumple y excede muchas de las más estrictas normas mundiales para la producción de cascos, ningún casco protege a su usuario de todos los posibles impactos a alta o baja velocidad. Todo equipamiento de seguridad tiene sus límites, y usted podría sufrir graves contusiones craneales en un accidente incluso llevando casco. No obstante, para la máxima protección contra el fallecimiento o contusión cerebral, el casco debe de ajustarse firmemente a su cabeza y la correa de protección debe de estar correctamente ajustada como descrito en este manual.
2. El casco está diseñado para absorber un impacto sufriendo una destrucción parcial en su estructura y/o revestimiento. Puede ser que el daño no se vea a simple vista. Por lo tanto, si el casco sufre un golpe, incluso en el caso de una simple caída al suelo, debe devolverse para ser revisado, reemplazado o destruido, incluso si no parece estar dañado. Si tiene dudas y no está seguro de si esta regla se aplica en su casco golpeado en cuestión, comuníquese con su proveedor antes de volver a utilizar el casco.
3. Un casco, como cualquier otro producto, puede desgastarse con el tiempo dependiendo de las condiciones de uso. Por favor compruebe que su casco no ha sido dañado y cumple con las condiciones de uso cada vez que lo utilice. El casco debe de ajustarse bien en toda la cabeza. Si el ajuste es holgado, es demasiado grande para usted entonces debe de ser reemplazado. Nunca se ponga un casco dañado. Incluso si el casco no muestra señas de ello. Recomendamos que el casco sea reemplazado cinco anos después de su compra
4. No haga ninguna modificación a su casco. Nunca taladre o corte ningún componente de este. Cualquier modificación puede debilitar su casco, eliminando así su habilidad para protegerle de un impacto.
5. Trate su casco con cuidado. Nunca se siente sobre el o deje que se caiga al suelo. Nunca conduzca con el casco colgado de ninguna de las partes de su motocicleta.
6. Nunca use gasolina o productos derivados del petróleo, químicos o cualquier otro disolvente para limpiar su casco o pantalla. Tampoco lo exponga

a los vapores de estos disolventes (por ejemplo dejándolo encima del depósito de gasolina de su motocicleta). Su casco puede resultar seriamente dañado por estos agentes, sin que este daño sea visible para usted. Eliminando así su habilidad para protegerle. Utilice solamente jabón suave, agua tibia y un paño para limpiar el casco y su pantalla.

1. Nunca aplique pintura, pegatinas o adhesivos, cinta aislante a cualquier parte de su casco o pantalla. Estos pueden seriamente debilitar su casco, sin que este daño sea visible para usted, eliminando así su habilidad de protegerle.
2. Usted va a experimentar una reducción auditiva, también en su visión periférica y limitación en el movimiento de su cabeza con el casco puesto. Por favor conduzca en consecuencia.
3. Seque su casco a temperatura ambiente. Nunca exponga su casco a temperaturas superiores a 160 grados F/ 70 grados C, esto puede ocurrir si deja su casco dentro de un coche.

Mantenga siempre el casco alejado de fuentes de calor, como el tubo de escape y las maletas de alforjas de moto.

1. Si deseara expresar algún comentario o pregunta sobre este casco, por favor contacte SHARK o su proveedor más próximo.

No existe garantía o representación a la habilidad de este producto para proteger a su usuario de cualquier impacto a alta o baja velocidad, ni de cualquier lesión corporal o muerte; El usuario de este casco reconoce y está de acuerdo en que existen riesgos en la utilización de motocicletas, incluyendo pero no eliminando que el riesgo de que el casco no pueda protegerle contra cualquier tipo de accidentes a alta o baja velocidad. Por la compra y uso de este casco, el usuario expresamente, voluntariamente y en total conocimiento acuerda de no encontrar a SHARK responsable hasta donde la ley lo permita de cualquier daño que pueda ser causado.

• Advertencias e instrucciones ...... 2
• Anatomía del casco .... 3
• Un casco a su medida.... 4 - 5
• Ajuste personalizado ....6
• Correa de cierre.... 7 - 8
• Un casco que puede cambiar su uso....9
• Integral/Jet 10
• Jet/integral 11
• Pantalla.... 12 - 13
• Pantalla solar....14
  • I tessuti.... 15 - 17
• Ventilaciones 18 - 19
• Menciones legales.... 20

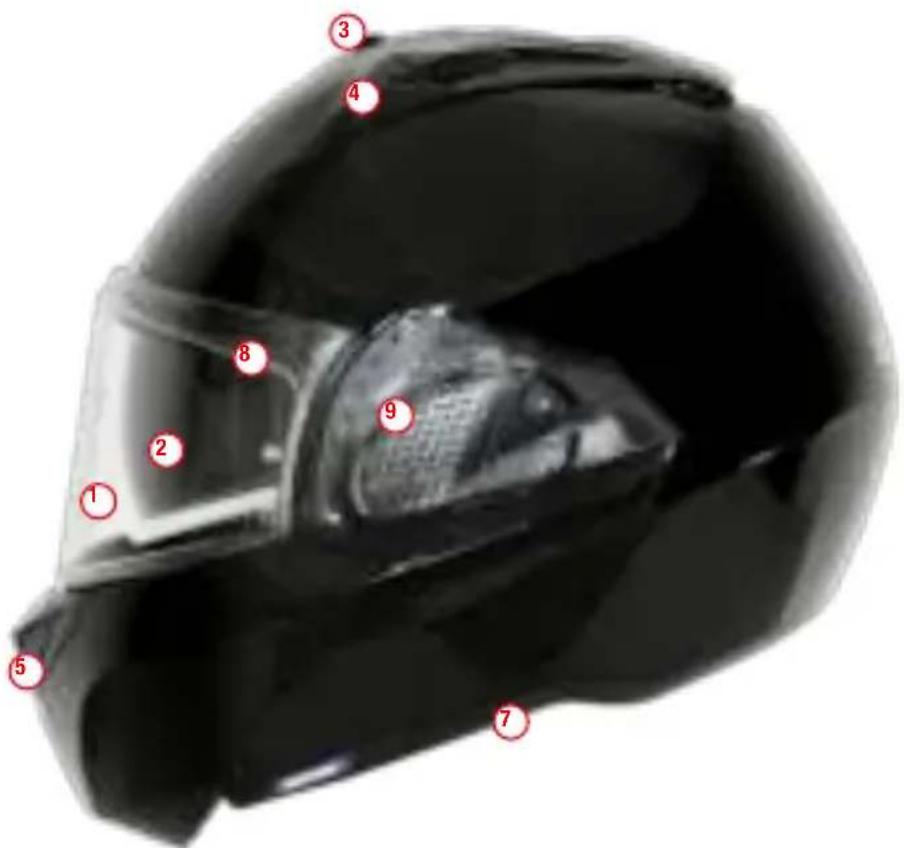

1) Pantalla
2) Pantalla solar
3) Mecanismo de la pantalla solar
4) Ventilación superior
5) Ventilación Inferior

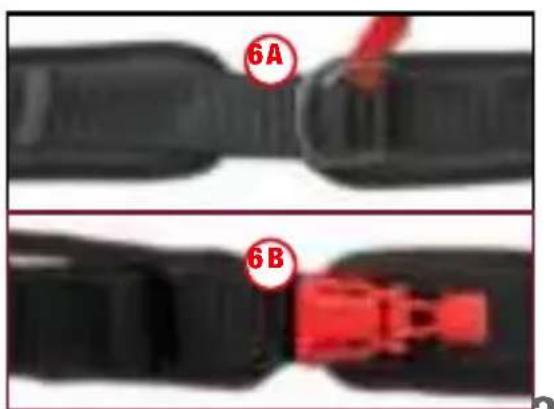

6) Correa de cierre:
6a Doble-D 6b "Precise Lock"
7) Junta de la base del casco
8) Junta de la pantalla
9) Mecanismo de la mentonera.

¡ATTENZIONE! Para la circulación en Francia, el código de la circulación exige que los reflectores de seguridad (incluidos aparte en una bolsita), se coloquen respetando el plano adjunto.

¡ATTENZIONE! En los Estados Unidos países que poseen una reglamentación específica, no deben utilizarse los cascos homologados únicamente UNECE sin la homologación complementaria DOT FMVSS 218.

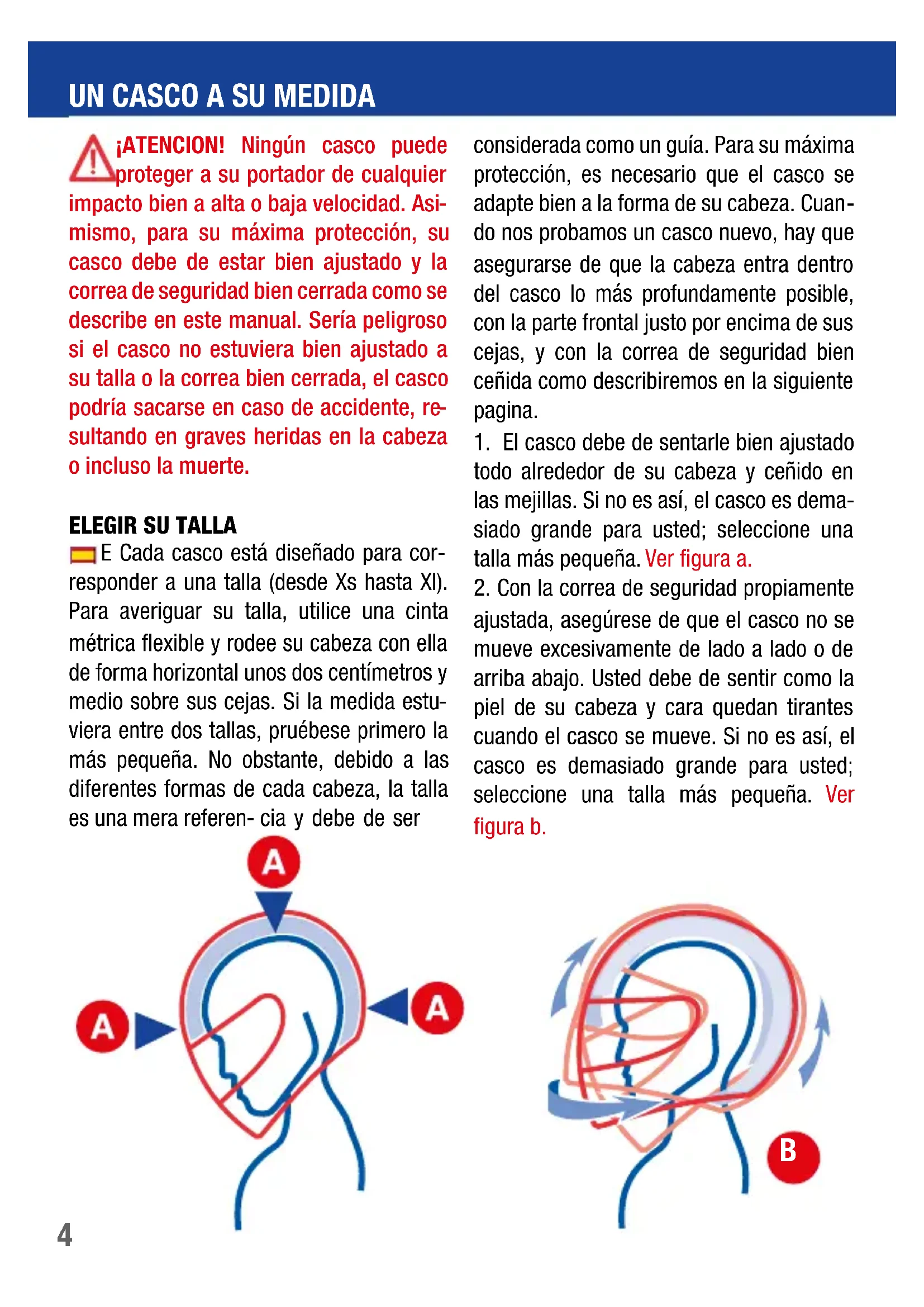

UN CASCO A SU MEDIDA

¡ATENCION! Ningún casco puede proteger a su portador de cualquier impacto bien a alta o baja velocidad. Asimismo, para su máxima protección, su casco debe de estar bien ajustado y la correa de seguridad bien cerrada como se describe en este manual. Sería peligroso si el casco no estuviera bien ajustado a su talla o la correa bien cerrada, el casco podría sacarse en caso de accidente, resultando en graves heridas en la cabeza o incluso la muerte.

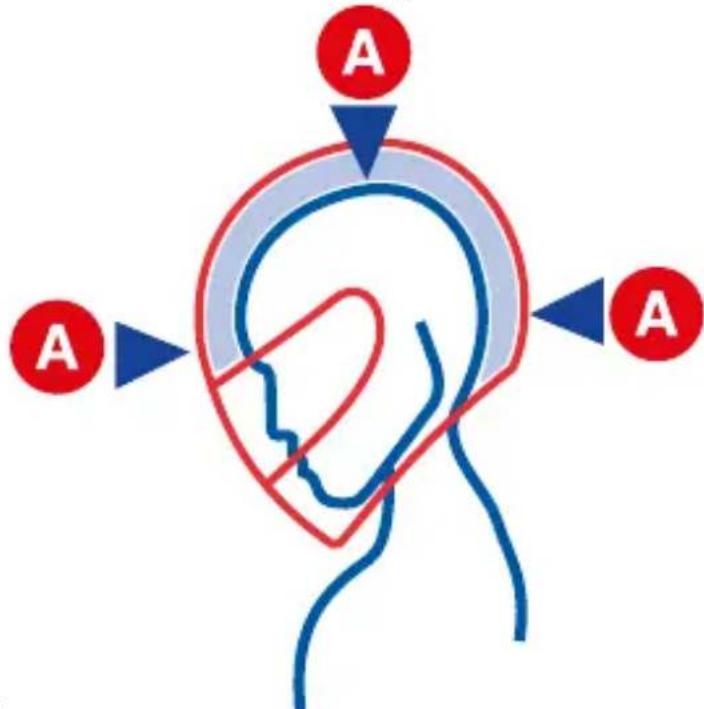

ELEGIR SU TALLA

E Cada casco está diseñado para corresponder a una talla (desde Xs hasta XI). Para averiguar su talla, utilice una cinta métrica flexible y rodee su cabeza con ella de forma horizontal unos dos centímetros y medio sobre sus cejas. Si la medida estuviera entre dos tallas, pruébese primero la más pequeña. No obstante, debido a las diferentes formas de cada cabeza, la talla es una mera referen- cia y debe de ser

considerada como un guía. Para su máxima protección, es necesario que el casco se adapte bien a la forma de su cabeza. Cuando nos probamos un casco nuevo, hay que asegurarse de que la cabeza entra dentro del casco lo más profundamente posible, con la parte frontal justo por encima de sus cejas, y con la correa de seguridad bien ceñida como describiremos en la siguiente pagina.

1. El casco debe de sentarle bien ajustado todo alrededor de su cabeza y ceñido en las mejillas. Si no es así, el casco es demasiado grande para usted; seleccione una talla más pequeña. Ver figura a.

2. Con la correa de seguridad propiamente ajustada, asegúrese de que el casco no se mueve excesivamente de lado a lado o de arriba abajo. Usted debe de sentir como la piel de su cabeza y cara quedan tirantes cuando el casco se mueve. Si no es así, el casco es demasiado grande para usted; seleccione una talla más pequeña. Ver figura b.

1. Agarre el casco de su parte trasera e intente sacárselo de la cabeza. Siguientemente empuje el casco hacia arriba por la parte delantera. Esta operación debe de hacerse con una fuerza significativa. Si el casco comienza a salirse, este es demasiado grande para usted; seleccione una talla más pequeña.

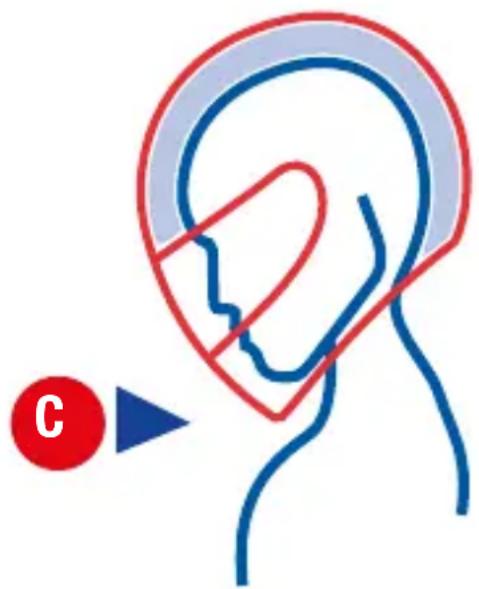

2. Incline su cabeza hacia adelante todo lo posible. La parte delantera del casco no debe de tocar su pecho. Vea figura c.
3. Incline su cabeza hacia atrás todo lo posible. El casco no debe de tocar su espalda. Vea figura d.

Nunca recoja su pelo en el interior del casco o introduzca cualquier objeto entre su cabeza y el casco. No añada ningún tipo de almohadillado para modificar la posición del casco sobre su cabeza.

Si usted tiene alguna duda sobre como averiguar la talla de su casco, pida consejo en su establecimiento más cercano. Cada una de estas pruebas debe de repetirse a lo largo de la vida del casco, debido a que el almohadillado interior puede desgastarse y así perder sus cualidades con el tiempo. Si durante la vida del casco, este no mantiene el ajuste apropiado, usted debe de cambiarlo. Nunca preste su casco a otros sin haber asegurado que este se ajusta a las características de esta persona en acorde con estas instrucciones.

¡ATENCION! Si usted no consigue obtener un ajuste apropiado de acuerdo con estas instrucciones, NO UTI-LICE EL CASCO. Seleccione un casco, talla o modelo diferente.

MEDIDA (cm)

XS 53/54

S 55/56

M 57/58

L 59/60

XL 61

AJUSTE PERSONALIZADO : Con el fin de brindarle la mayor satisfacción, se proporciona un par de carrilleras adicionales para una comodidad optimal, ajustada a su morfología*.

Atención ! Para seleccionar la talla de carrilleras adaptada, consulte las instrucciones descritas en el capítulo «Elección de su talla». Si tiene dudas sobre el montaje o la elección de las carrilleras, póngase en contacto con su distribuidor. Nunca use un casco cuyo interior haya sido

colocado incorrectamente, o con un componente faltante, no lo protegerá en caso de accidente.

*El juego de carrilleras más pequeñas están instaladas por defecto en el casco. El juego de carrilleras adicionales de tamaño superior están disponibles en la caja.

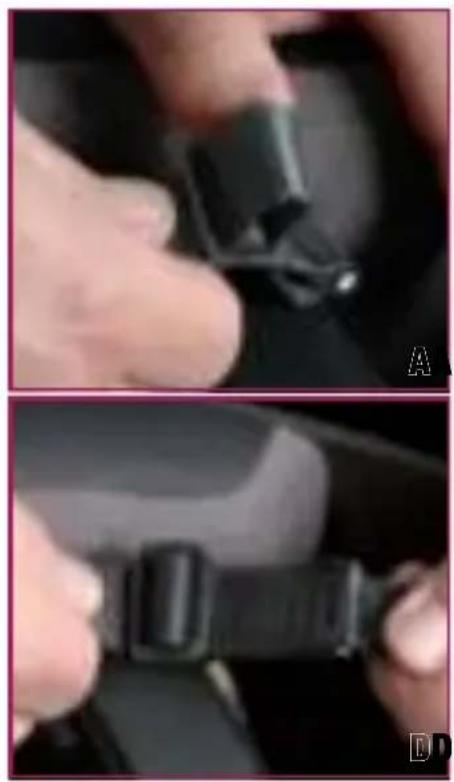

Sistema de retención

Su casco SHARK Evo-GT está equipado, según las versiones y los países, con una correa de cierre rápido «Precise Lock» dentado o con.

¡ATENCIÓN! Un buen uso de la correa de seguridad es crítico para un buen comportamiento del casco. Nunca modifique la correa de seguridad. Por ejemplo, nunca haga agujeros en ella o la corte, añada botones, clips u otros artículos a la correa de seguridad. Durante la vida de su casco, asegúrese de que la correa de seguridad nunca sufra ningún tipo de abrasiones o cortes, y su longitud total no cambie. Si esto sucediera, reemplace su casco.

El sistema «Precise Lock» dentado le permite un reglaje fino y preciso, gracias a la longitud importante longitud de su parte dentada. Sin embargo, es indispensable, al efectuar su compra, adaptar la longitud de la correa a su morfología.

Ajuste la longitud de la correa con ayuda de la hebilla metálica. Colóquese su casco Evo-GT y fije el sistema de retención. Cuando el «Precise Lock» esté ajustado a su posición mediana, la correa debe estar correctamente tensa debajo del mentón para asegurarle una sujeción firme del casco, sin causarle molestias o dolores. Para bloquear la correa, basta con introducir la lengüeta en el emplazamiento previsto en la hebilla, hasta que la tensión sea correcta (Fig.

A). La lengüeta se fija y se bloquea automáticamente. Para desbloquear la correa, tirar de la palanca (Fig. B) y sacar la lengüeta de la hebilla. Aunque la lengüeta dentada permite afinar el reglaje en cada utilización, es importante verificar frecuentemente que el reglaje de la longitud de la correa sea correcto. Según la versión y los países, el Evo-GT puede estar equipado con una hebilla de yugular de doble anilla. Pase la parte más larga de la correa por las dos anillas, colocando la almohadilla de confort entre la correa y el cuello. Introduzca el extremo de la correa entre las dos anillas y tire de él hasta notar una resistencia de la correa y una sujeción a nivel de la garganta, sin exceso, a fin de evitar molestias al respirar.

¡ATENCION! no circular nunca con la correa sin cerrar o insuficientemente tensa. Incluso si el revestimiento interior le procura una sensación de sujeción, su casco puede salirse en caso de caída. No aplicar nunca un producto lubricante o ácido, ni grasa o disolvente en los elementos de la hebilla de la correa.

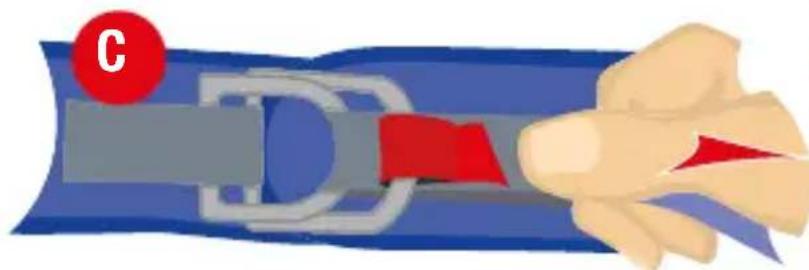

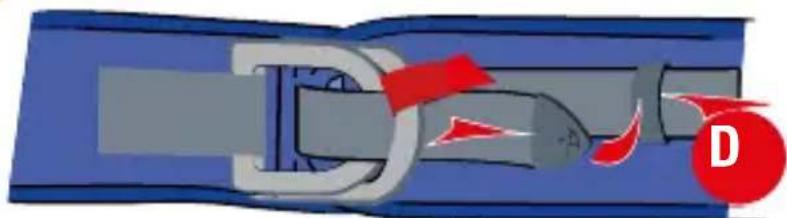

1. Deslice la parte más larga de la correa por el interior de los dos anillos, mientras confirma que el almohadillado está bien situado entre la correa y su cuello (A).
2. Pase el extremo de la misma por el exterior del anillo D exterior e inmediatamente después por el dentro del anillo D interior (B).
3. Tire de la correa hasta que esta se ciña bien. La correa de seguridad debe de estar posicionada contra su cuello, no bajo su barbilla, y debe de estar todo lo ceñida posible sin causar dolor o interferir con su respiración (C).
4. Deslice el final de la correa dentro de la hebilla plástica que se encuentra en el almohadillado para así evitar que esta se sacuda con el viento (D).

¡ATENCION! Nunca utilice la hebilla plástica para asegurar el casco a su cabeza. Para que este bien seguro, usted debe de entrelazar la correa por entre los anillos doble-D. Fallo a realizar bien esta operación causara que su casco se salga de su cabeza en caso de accidente, dejando su cabeza completamente desprotegida y resultando en heridas graves en su cabeza o incluso la muerte. Tire de la correa de seguridad con sus dedos. La correa de destensa de cualquier manera, usted no ha ceñido bien la correa entre los anillos doble-D. Repita los pasos arriba descritos.

Si usted tuviera alguna duda sobre el sistema de cierre de su casco, no utilice el casco. Contacte a su establecimiento habitual y pida consejo.

COMO PONERSE EL CASCO:

Para ponerse el casco, colocar el barboquejo en configuración jet (abierto), coger las sujeciones de las yugulares y sepa-rarlas ligeramente hacia el exterior para facilitar el paso de la cabeza. Al mismo tiempo recomendamos separar los extre-mos de la correa con los pulgares para evitar una mala posición de la misma. Posicione las partes protectoras de la correa correctamente y tense de acuerdo con las recomendaciones apropiadas a las diferentes versiones y países (Vea páginas 6 y 7). Asegúrese de que la tensión y así mismo la posición del casco sean correctas en todas las posiciones. Si este no fuera el caso, deberá de continuar el ajuste hasta conseguir la posición ideal.

QUITARSE EL CASCO: Afloje la correa de ajuste; separe las dos secciones de la correa con firmeza como cuando se puso el casco y tire.

ATENCION! Si no fuera usted capaz de ajustar bien la correa o de obtener un adecuado posicionamiento de el casco, NO LO UTILICE! Vaya a su establecimiento habitual y pida consejo.

UN CASCO QUE PUEDE CAMBIAR SU USO

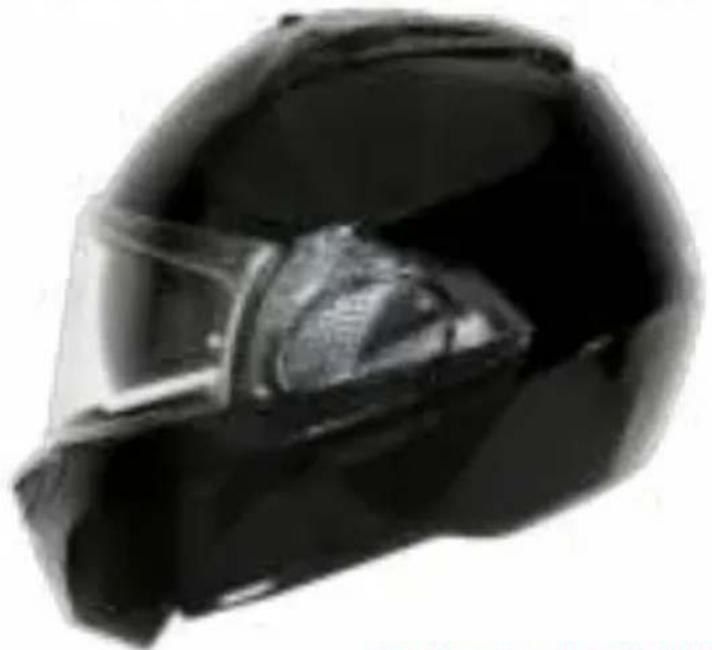

Evo-GT es un casco que puede verdaderamente cambiar su uso; este le permite poseer un casco integral el cual le proporciona todos los aspectos de protección, seguridad y una pantalla impermeable mientras que a su vez puede pasarse a la posición jet moviendo la sección de la bar-billa, la cual se adapta perfectamente a la forma del casco. En esta configuración, la sección de la barbilla no causa ningún problema de aerodinámica ni inestabilidad por causa de su peso, pasando sin problemas las pruebas de seguridad más estrictas, en particular la prueba de rotación aceleración. Aunque sea fácil efectuar este movimiento, nosotros aconsejamos la transformación de su casco de posición integral a posición jet o viceversa, solamente cuando este usted parado/a.

ATENCION! NUNCA transforme su casco de integral a jet o viceversa mientras que conduce su motocicleta. Podría perder el control de esta resultando en un accidente, lesión corporal o incluso la muerte.

INTEGRAL /JET

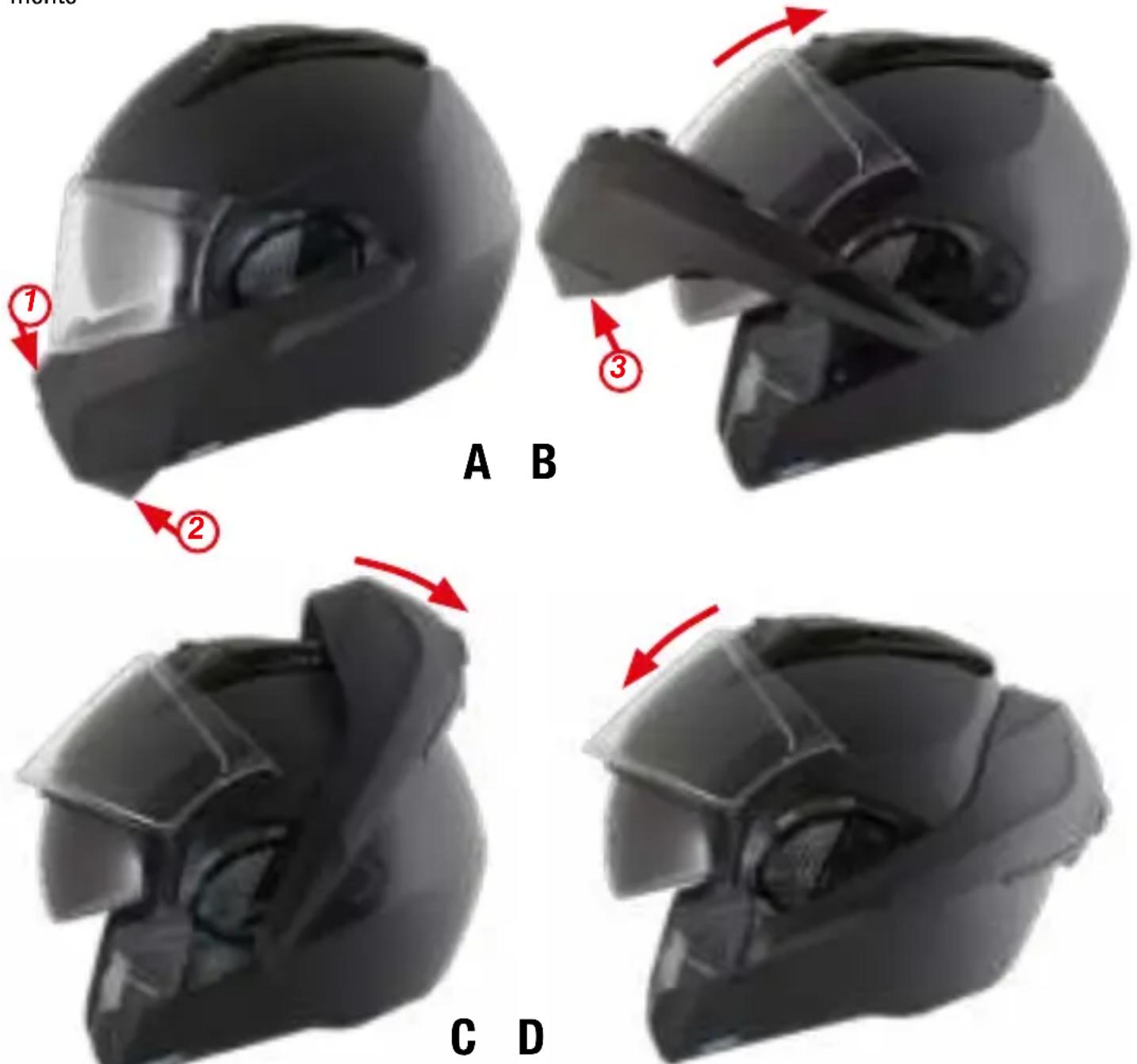

COMO PASAR DE INTEGRAL A JET

Transformar su casco de configuración integral a jet es muy sencillo. La barbillera se pleza después utilizacion.

1/ Mantenga la mentonera hacia abajo, luego 2 / presione el botón rojo de apertura, y finalmente

3 / abra la mentonera desbloqueada (foto A).

Si no se sigue esta secuencia, el sistema de bloqueo de seguridad evitará la apertura de la mentonera. Con esta acción la pantalla se elevara ligeramente de manera automática (auto-up). Una vez hecho esto tire de la mentonera hacia afuera y siguientesemente hacia arriba. Si usted la guía bien, la mentonera empujará la pantalla a su posición más elevada y siguientesemente se acoplará a la parte trasera del casco (fotos b, c). Baje la pantalla hasta el final para terminar la operación. Su casco estará así en posición jet (foto D).

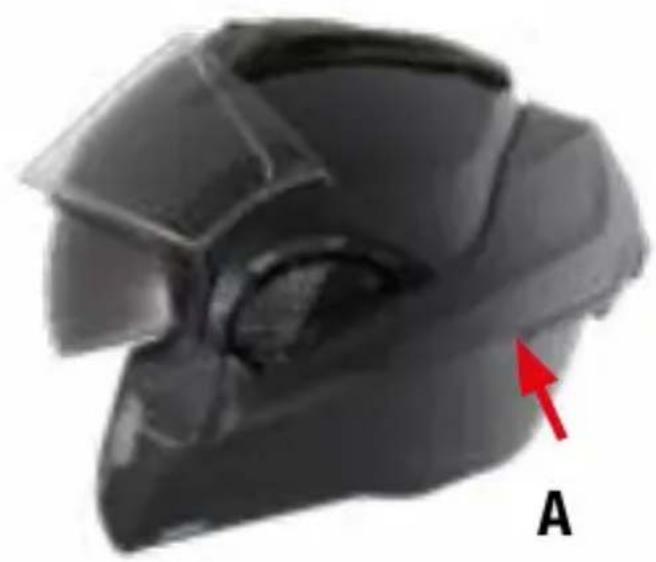

JET/INTEGRAL

Esta manipulación también es muy fácil. La pantalla puede estar en posición alta o baja; subirá despacio automáticamente (AUTO DOWN). Toma el barboquejo con el dedo de la mano izquierda al lugar indicado (Fig. A) y pujar por adelante, saliéndolo un poco (Fig B-C). Una vez que el barboquejo esté en posición baja, deberá oír 2 “clics “para obtener un bloqueo completo (Fig D). Ahora ya puede volver a cerrar la pantalla.

Para el desmontaje, hemos diseñado su casco para que esta operación se efectúa muy fácilmente:

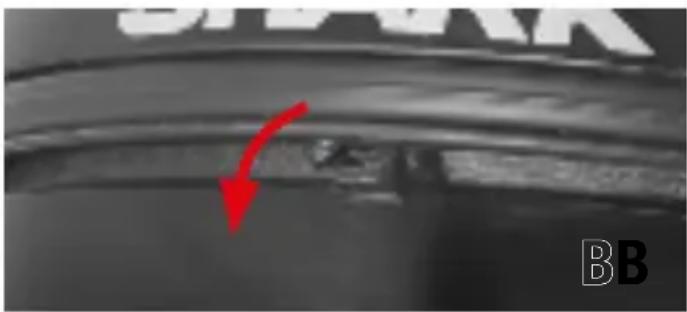

• Ponga la pantalla en posición alta (Fig. A).
• Presione sobre los clics (Fig. B) con ayuda de un destornillador o de cualquier punta.

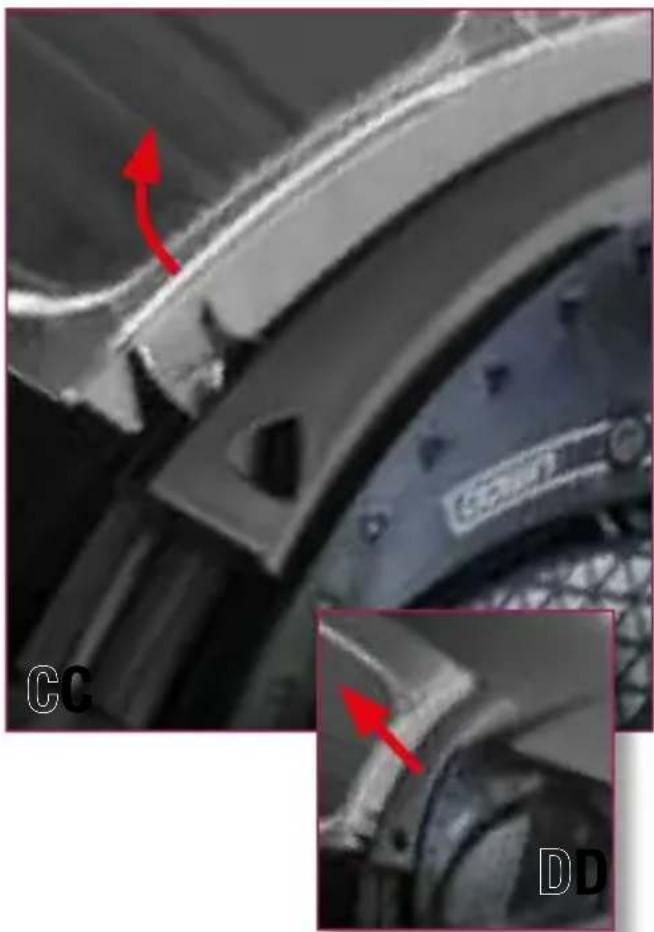

• Haga girar la pantalla (Fig. C).
• Ésta saldrá de su soporte sin esfuerzo (Fig. D).

ATENCION! Si usted no está seguro de haber reemplazado correctamente

la pantalla de su casco. Esta podría desencajarse de su montura mientras que usted conduce, causando una pérdida de control de su motocicleta, resultando en un accidente, lesión corporal o incluso la muerte. Contacte a su distribuidor más cercano si tuviera alguna duda.

Conduciendo a velocidades de autopista, no conduzca con la

pantalla abierta o intente abrirla. La pantalla podría salirse de su montura, dejando sus ojos y cara desprotegidos. En ocasiones su cabeza podría ser forzada hacia un lado. Estas situaciones podrían causar una pérdida de control sobre su motocicleta, resultando en un accidente, lesión corporal o incluso la muerte

-Los dos emplazamientos laterales de la pantalla deben de estar en su posición más elevada;

-Posicione un extremo de la pantalla, comenzando por la parte superior en uno de los emplazamientos (Foto A).

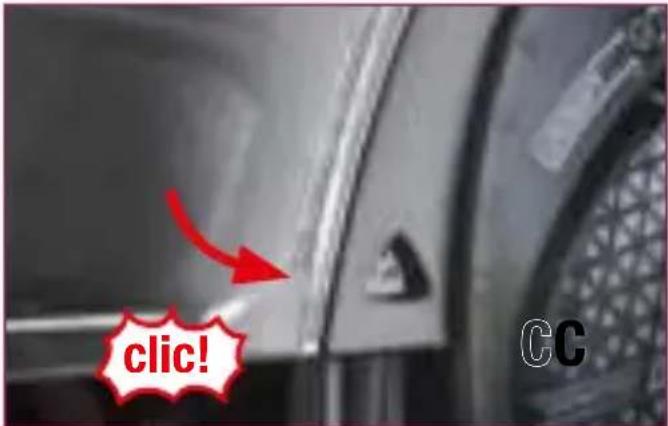

-Gire la pantalla hacia abajo encajándola en su emplazamiento hasta oír un “clic”, repita esta acción en el otro extremo; su pantalla está ya emplazada: antes de usar el casco, revise que funciona perfectamente.

ATENCION! Si usted no tiene la seguridad de haber montado bien la pantalla solar, no utilice el casco. La pantalla solar podría desencajarse de repente y sin aviso mientras que conduce, causando una pérdida de control de su motocicleta, resultando en un accidente, lesión corporal o incluso la muerte. Póngase en contacto con su distribuidor habitual y pida consejo.

ATENCION! NUNCA conduzca utilizando la pantalla solar como única protección ocular. Usted debe de conducir siempre con la pantalla principal cerrada, como descrito en la sección anterior.

ATENCION! Pantallas oscuras o coloreadas nunca deben utilizarse por la noche o en condiciones de mala visibilidad, esto reduciría su habilidad para ver. Nunca conduzca con una pantalla empañada.

ATENCION! Si su pantalla ya no le proporciona con una visión clara después de un periodo de servicio, esta debe de ser reemplazada inmediatamente. Nunca conduzca con una visión entorpecida cualquiera que sea la naturaleza de esta. Conduzca siempre con una visión perfecta.

PARA-SOLE

El Evo-GT está equipado con una pantalla solar integrada controlada desde el exterior.

ATENCION! Esta pantalla solar puede ser utilizada solamente con claridad absoluta y cuando no esté conduciendo en un área donde el riesgo de tener un cambio repentino de luminosidad (un túnel por ejemplo). En todas las situaciones de visibilidad reducida, al principio o al final del día, por la noche, cuando llueva o haya niebla, etc. La pantalla solar debe de mantenerse en posición elevada para que así su visión no se vea perjudicada.

LA PANTALLA SOLAR

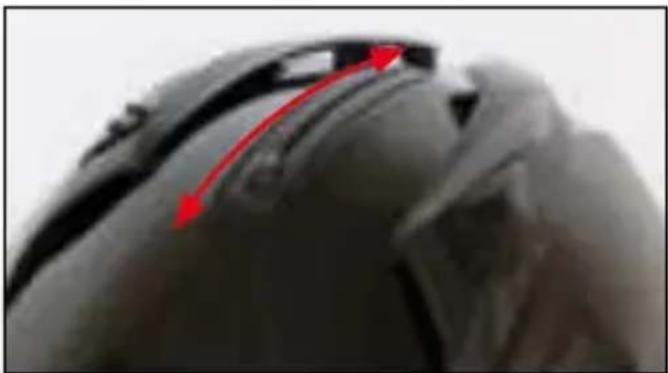

La pantalla solar se opera utilizando el botón deslizante que encontramos en la ventilación superior. Cuando la pantalla solar está en su posición más baja el botón se encontrara en su posición más adelantada; para elevar la pantalla, corra el botón hacia atrás. Para asegurar su protección y una duración elevada, la superficie externa de la pantalla solar del Evo-GT ha sido impregnada con una capa de tratamiento anti-ralladuras. Para su mantenimiento y limpieza, siga por favor las mismas instrucciones que para la pantalla exterior.

ATENCION! Si su pantalla exterior y/o pantalla solar no le proporcionan con una visibilidad excelente después de un periodo de servicio, es absolutamente esencial reemplazarlas. Nosotros le recomendamos que conduzca siempre con una visibilidad perfecta. Nunca utilice la pantalla solar como sola protección, sin la pantalla principal. Usted debe de conducir con la pantalla principal cerrada como indicado en la sección previa.

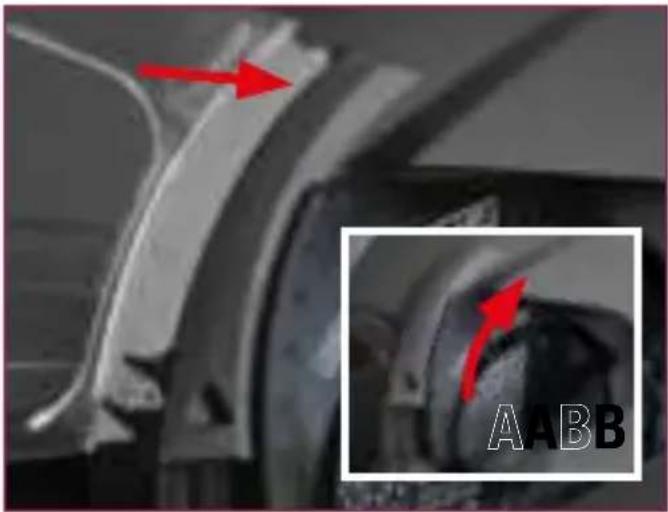

DESMONTAJE DE LA PANTALLA SOLAR

• Ponga el parasol en posición baja;
• Desplace el parasol tal y como lo indica la flecha para liberar el gancho (Fig. A);
• Tire del parasol delicadamente hacia abajo (Fig. B);
• Abra el clip del parasol lateralmente (Fig. C).

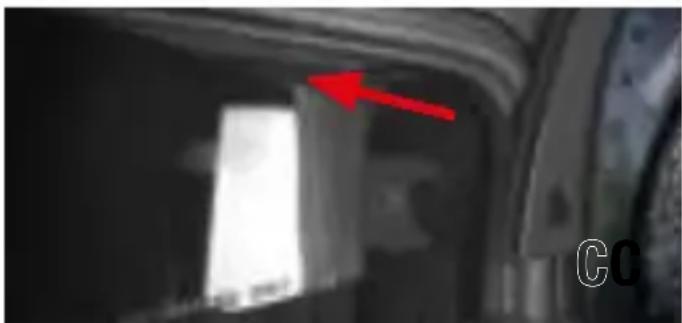

MONTAJE DE LA PANTALLA SOLAR

Siga las operaciones anteriormente explicadas a la inversa.

Sitúe el botón central de sujeción en su posición más baja.

Encaje la pantalla solar un lado de cada vez (Fotos D).

Utilizando una herramienta con punta (por ejemplo un desatornillador) aplique presión sobre el botón central de fijación y encaje el botón central en su emplazamiento liberando la presión (Fotos E).

ATENCION! Si usted no tiene la seguridad de haber montado bien la pantalla solar, no utilice el casco. La pantalla solar podría desencajarse de repente y sin aviso mientras que conduce, causando una pérdida de control de su motocicleta, resultando en un accidente, lesión corporal o incluso la muerte. Póngase en contacto con su distribuidor habitual y pida consejo. NUNCA conduzca utilizando la pantalla solar como única protección ocular. Usted debe de conducir siempre con la pantalla principal cerrada, como descrito en la sección anterior.

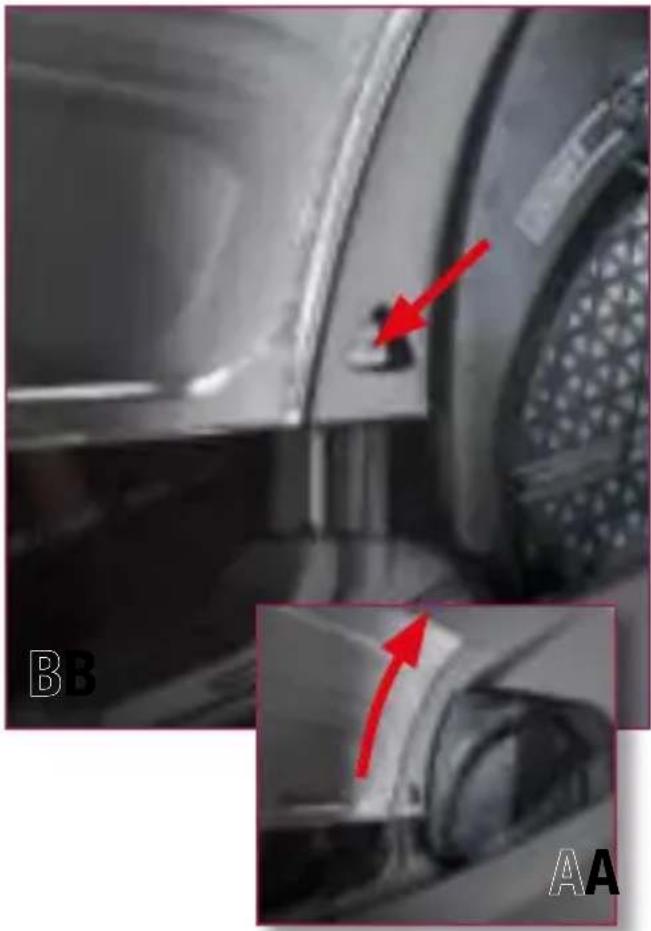

Le aconsejamos efectuar estas manipula- ciones en configuración Jet:

• De la vuelta al casco;
• Separe las dos partes de la yugular;
• Suelte el clip de la parte posterior del forro con el fin de sacarlo de su aloja-miento (Fig. B).
• Desmonte el paranuca soltando el gancho por una parte y después por la otra (Fig. A).

- Para terminar, suelte el clip del soporte del forro delantero comenzando por un lado (Fig. C) y retire el forro.

- Abra los clips de las dos mejillas (Fig. D), y deslícelos a lo largo de las correas de la yugular para sacarlos.

ATENCION! El almohadillado interior es crítico para un buen ajuste del casco sobre su cabeza. Si usted tiene alguna duda sobre cómo ha manipulado o reemplazado el almohadillado, NO UTILICE SU CASCO.

Póngase en contacto con su establecimiento habitual y pida consejo. Nunca utilice su casco sin la propia instalación del almohadillado interno. El casco no le protegerá en caso de accidente. Asegúrese de un ajuste apropiado de su casco y de la correa de seguridad como descrito en este manual.

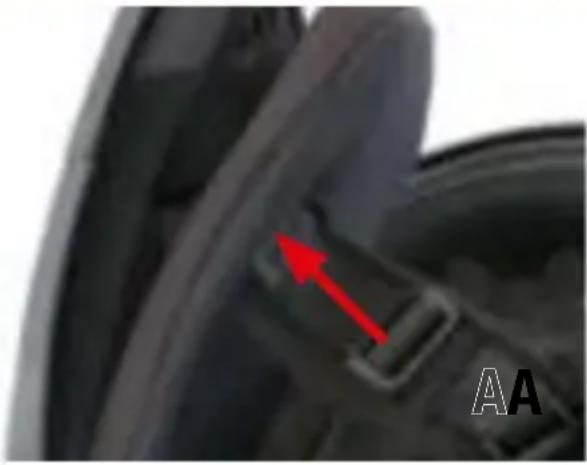

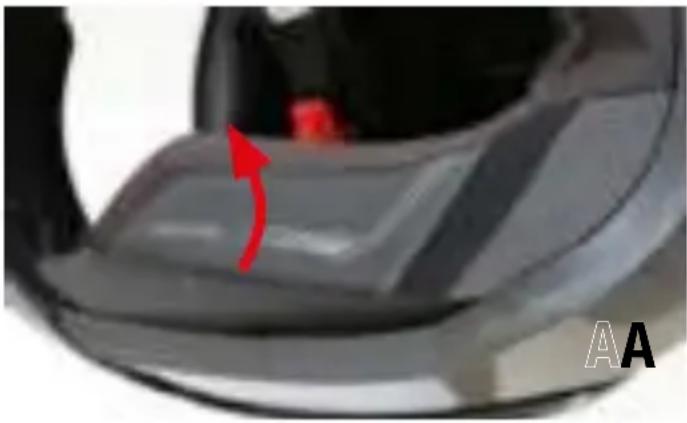

-Comience la operación encajando la parte plástica frontal de la sección del almohadil→lado perteneciente a la cabeza empezando por una de las esquinas (Foto A).

-Posicione el almohadillado correctamente en el fondo del casco.
-Conecte los dos clips en la parte trasera del almohadillado (Fotos B-C).
- Reposicione el almohadillado lateral desli→zando la correa de seguridad por los aguje→ros centrales del mismo (Foto D).
-Conecte los tres clips y siguientesmente la sección con velcro.
- Vuelva a montar el paranuca introduciendo la parte posterior, luego coloque de nuevo los ganchos de las partes laterales uno tras otro (Fig. D). Compruebe que el forro esté colocado en el buen sentido.

ATENCION! La protección de poles- tireno y el almohadillado interior son

partes críticas para un buen ajuste del casco sobre su cabeza. Si usted tiene alguna duda sobre cómo ha manipulado o reemplazado el almohadillado, NO UTILICE SU CASCO. Póngase en contacto con su establecimiento habitual y pida consejo.

Las partes interiores de tela del casco son lavables; es importante seguir las siguientes instrucciones para evitar dañarlas:

Las almohadillas laterales y la sección superior de la cabeza deben de lavarse a mano con agua templada y enjabonada (sobre 30 grados centígrados). No utilice detergentes agresivos, utilice productos para materiales delicados bien diluidos.

Es esencial secar estas partes del casco completamente antes de reinstalarlas. Deben de secarse a temperatura ambiente. No utilice una secadora o cualquier otro tipo de fuente de calor.

Nunca planche las partes textiles.

Para las partes con apariencia de cuero o telas adheridas a elementos de seguridad, use una esponja ligeramente húmeda o un paño junto con jabón normal de la casa, después aclare con agua. No deje que grandes cantidades de agua entren en contacto con partes de polestireno. Debe de asegurarse de que todas las partes del casco están perfectamente secas antes de utilizar es casco.

ATENCION! Un casco con el almohadil-ladlo interior dañado puede comprometer el ajuste del casco sobre su cabeza, pudiendo así permitir que en caso de accidente usted pierda su casco, resultando en lesión craneal o la muerte.

LAS PARTES TEXTILES

Las partes textiles y almohadilladlo que proporcionan comodidad al Evo-GT hacen que usted aprecie al máximo el rendimiento de su casco.

Los materiales utilizados para la creación de las partes que están en continuo contacto con su piel garantizan una sensación continua de bienestar, absorbiendo la traspiración cutánea y resistiendo bien el uso. Estas partes están tratadas para así limitar el riesgo de la reproducción bacteriana.

ATENCION! Aunque han sido seleccionadas por su calidad, resistencia y uso satisfactorio, el almohadillado interior está sujeto a un uso normal. El ritmo de desgaste depende de su uso, cuidado, mantenimiento, la intensidad de utilización y el grado de acidez de su transpiración. El uso del almohadillado interior hará cambiar eventualmente el ajuste del casco en su cabeza. Si eso sucediera, el casco o su interior deben ser inmediatamente reemplazados. Pida consejo a su distribuidor más cercano.

ATENCION! Asegúrese del ajuste de su casco cada vez que se lo ponga como descrito en el párrafo “elegir su talla”.

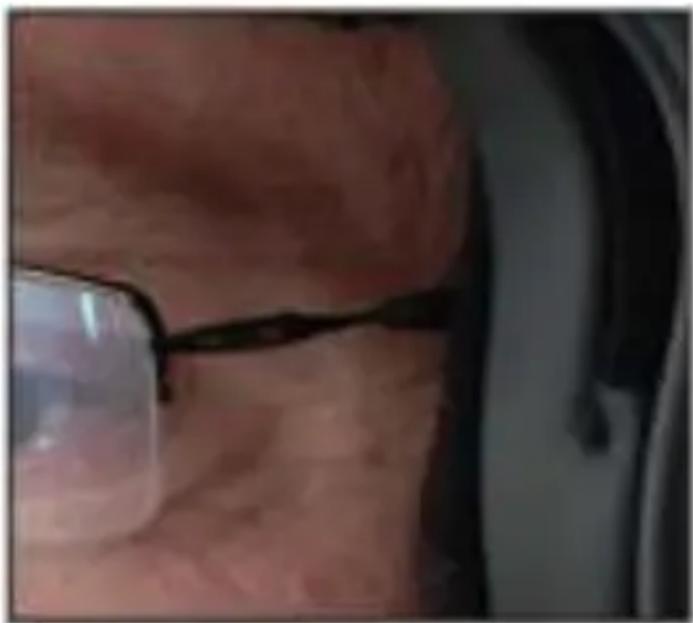

Su casco fue diseñado para proporcionar «comodidad» con gafas adicionales empleando el sistema SHARK EASy FIT.

VENTILACIONES

VENTILACIÓN DE LA COFIA INTERIOR

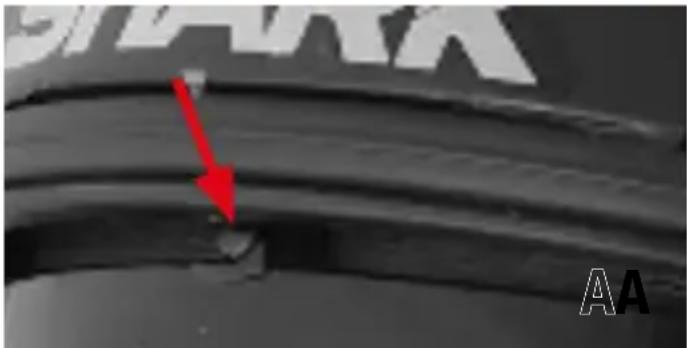

La toma de aire superior (Fig. A) permite una entrada de aire dirigida a la parte superior de la cabeza, renovando así el aire de la cofia. Los canales integrados en los elementos amortiguadores internos facilitan la circulación del aire por la superficie de la cabeza. La calidad y el diseño de los textiles de confort participan en la buena difusión del aire. La posición de la ventilación superior está determinada para optimizar la eficacia de su toma de aire. Según el tipo de su máquina, el carenaje puede disminuir la eficacia de esta ventilación. Empujando hacia atrás la lengüeta, la ventilación está en posición abierta con la lengüeta hacia adelante, la ventilación está en posición cerrada (Fig. B).

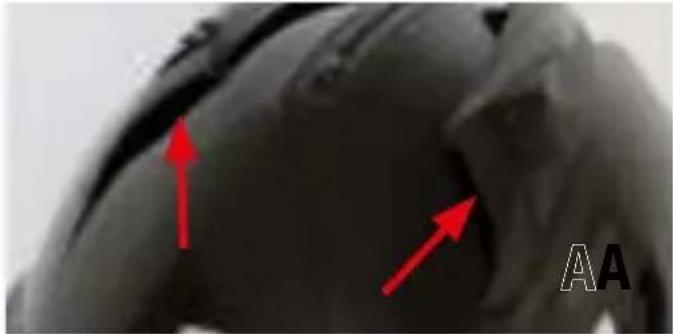

VENTILACIÓN ANTIVAHO

La función principal de esta ventilación (Fig. C-D) es dirigir un flujo de aire fresco hacia la superficie interior de la pantalla, a fin de limitar lo riesgos de formación de vaho. El aire fresco difundido impide el contacto del aire caliente emitido por el aliento o incluso por la cabeza en el interior del casco. Para abrir (Fig. C) o cerrar (Fig. D) la ventilación inferior pulsar el botón en el sentido arriba indicado.

ATENCION! No abra o cierre ninguna ventilación mientras que conduce su motocicleta. Podría perder el control de esta, resultando en un accidente, lesión corporal o incluso la muerte.

VENTILACIÓN DE BOCA.

Como complemento de la ventilación para eliminar el vaho, es posible utilizar una ventilación de boca para que entre aire a nivel de la barbilla. Estas 2 ventilaciones pueden utilizarse al mismo tiempo o independientemente. Para abrir (Fig. A) o cerrar (Fig. B) la ventilación, desplazar la lengüeta en un sentido u otro.

¡ATENCIÓN! No manipule las venti-laciones mientras conduce. Podría perder el control de la moto y, de este modo, causar un accidente, heridas corporales o la muerte.

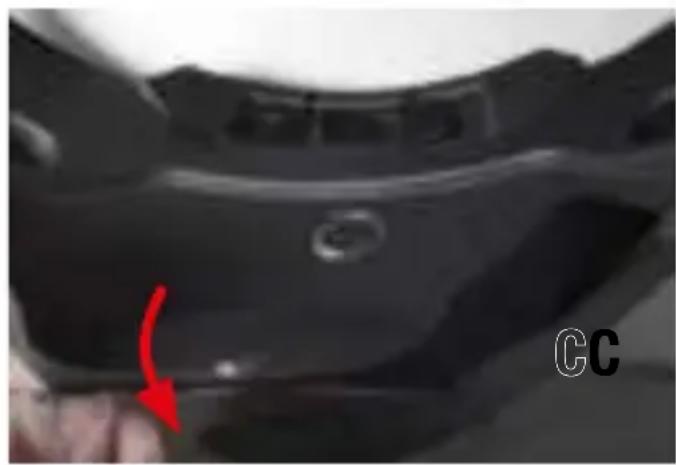

SOLAPA ANTI-REMOLINO.

Para utilizar la solapa anti-remolino, tire de la toma como está indicado para desplegarla (Fig. C).

Para volverla a plegar, poner de nuevo la solapa en su posición inicial. Las 2 partes imantadas garantizan el mantenimiento (Fig. D).

¡ATENCIÓN! No manipule las venti-laciones mientras conduce. Podría perder el control de la moto y, de este modo, causar un accidente, heridas corporales o la muerte.

MENCIONES LEGALES 22/05: este casco está específicamente diseñado para su uso en motocicletas. No debe sufrir ningún tipo de manipulación o modificación. Para ofrecer la máxima protección, el casco debe estar correctamente colocado, ajustado y cerrado. Todo casco que haya sufrido un golpe de importancia debe ser sustituido.

ATENCIÓN: No aplicar pinturas, adhesivos, gasolinas ni di -solventes sobre el casco. Sólo pantallas: VZ250 SHARK aprobados con arreglo al número E11 050687 debe ser utilizado con este casco. Esta pantalla está fabricada en policarbonato inyectado. Para conservar su excelente calidad óptica y evitar los problemas por abrasión, no utilizar en su limpieza productos a base de alcohol, disolventes o gasolina, ni pulimentos abrasivos o similares. Se recomienda sumergir la pantalla en agua tibia con jabón (Jabón de Marsella) y a continuación usar un paño suave para su secado y limpieza. Las pantallas con la inscripción "DAYTIME USE ONLY" no son adecuadas para uso nocturno o en condiciones de baja visibilidad, por su gran absorción de la luz.

"Este manual del usuario y sus imágenes no pueden ser considerados como contractuales. SHARK se reserva el derecho de mejorar la calidad de la producción. Las imágenes contenidas en este documento son propiedad exclusiva de SHARK. Prohibida toda reproducción".
