Decklink SDI 4K - TELEVISOR Blackmagic Design - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tarjeta de adquisición y reproducción de video PCI Express
Conectividad	Entrada/salida SDI (hasta 4K), soporte HDMI opcional
Resoluciones compatibles	SD, HD, Ultra HD 4K (hasta 2160p)
Formatos de video	Sin comprimir 10 bits, ProRes, DNxHD, etc.
Conector de expansión	PCIe (x1 o x4 según el modelo)
Alimentación	A través del bus PCIe (sin alimentación externa)
Dimensiones (tarjeta)	Aproximadamente 167 x 68 mm (tarjeta de perfil bajo estándar)
Peso	Aproximadamente 110 g
Sistemas operativos compatibles	Mac OS X, Windows (64 bits), Linux
Software incluido	Desktop Video (controladores, Media Express, Disk Speed Test)
Funciones principales	Captura y reproducción de video/audio, monitoreo broadcast, conversión descendente/ascendente, soporte 3D estereoscópico
Audio	Hasta 16 canales embebidos SDI, entradas/salidas analógicas y AES/EBU mediante cable desplegado
Control de dispositivo	RS-422 para magnetoscopios
Referencia (genlock)	Entrada de referencia (bi-level/tri-level)
Seguridad	No abrir la carcasa (riesgo de descarga eléctrica). Confíe cualquier reparación a un centro autorizado.
Mantenimiento y limpieza	Desconectar antes de limpiar. Usar un paño suave y seco. Evitar líquidos.
Garantía	36 meses para el hardware, 12 meses para conectores/cables/ventiladores
Reparabilidad	Reparación solo por Blackmagic Design o centro autorizado. No se proporcionan piezas de repuesto.
Temperatura de funcionamiento	0°C a 40°C
Humedad	20% a 80% sin condensación

Preguntas frecuentes - Decklink SDI 4K Blackmagic Design

¿Cómo instalar la tarjeta DeckLink SDI 4K en mi computadora?

Apague la computadora, desconecte el cable de alimentación, inserte la tarjeta en una ranura PCIe libre, fíjela con tornillos, luego vuelva a conectar y encienda. Instale luego el software Desktop Video desde el sitio de Blackmagic Design.

¿Qué software de edición es compatible con esta tarjeta?

La tarjeta es compatible con Adobe Premiere Pro, Final Cut Pro X, Avid Media Composer, DaVinci Resolve, Autodesk Smoke y otros mediante los complementos proporcionados.

¿Puedo usar la DeckLink SDI 4K para capturar video en 4K?

Sí, la tarjeta admite captura y reproducción en Ultra HD 4K (3840x2160) hasta 60 fotogramas por segundo en 4:2:2.

¿Cómo conectar un monitor externo para monitoreo?

Conecte un monitor broadcast a la salida SDI de la tarjeta. En las preferencias del sistema de Blackmagic, seleccione la salida de video adecuada. En su software de edición, active la salida Blackmagic.

¿Qué hacer si no veo ninguna imagen en la salida?

Verifique las conexiones SDI, el formato de video correcto en las preferencias, y que el software utilice la salida Blackmagic. Reinicie la aplicación y la computadora. Asegúrese de que los controladores estén actualizados.

¿La tarjeta necesita alimentación externa?

No, la tarjeta se alimenta directamente del bus PCI Express. No se necesita alimentación externa.

¿Puedo grabar directamente en un disco duro externo?

Sí, pero para video sin comprimir, use un disco rápido (RAID o SSD). Use Blackmagic Disk Speed Test para verificar el rendimiento de su disco.

¿Cómo limpiar la tarjeta DeckLink SDI 4K?

Desconecte la computadora. Use un paño suave y seco para limpiar la superficie. No use líquidos ni productos químicos. Evite tocar los componentes electrónicos.

¿La tarjeta es compatible con Windows 10?

Sí, la tarjeta es compatible con Windows 10 de 64 bits. Descargue los últimos controladores Desktop Video desde el sitio de Blackmagic Design.

¿Qué hacer si la tarjeta no es reconocida por la computadora?

Verifique que la tarjeta esté bien insertada en la ranura PCIe. Pruebe otra ranura. Actualice los controladores. Consulte el administrador de dispositivos para detectar conflictos. Contacte al soporte si el problema persiste.

MANUAL DE USUARIO Decklink SDI 4K Blackmagic Design

Manual de funcionamiento

Desktop Video

Blackmagicdesign

Ojalá compartas nuestro sueño de transformar la industria televisiva en un sector verdaderamente creativo, donde todos tengan acceso a la mejor calidad en materia de imagen.

Antes era necesario invertir miles de dólares en equipos para llevar a cabo producciones y posproducciones de gran calidad, pero ahora, gracias los productos de Blackmagic, es posible trabajar incluso con formatos de 10 bits sin compresión. Esperamos que aproveches al máximo tu nuevo UltraStudio, DeckLink o Intensity y te diviertas utilizando uno de los programas más populares en el mundo de la televisión

Este manual de instrucciones contiene toda la información que necesitas para instalar los dispositivos de video de Blackmagic. Si es la primera vez que instalas una tarjeta PCI Express, te recomendamos solicitar asistencia a un técnico en informática. Los equipos de Blackmagic utilizan formatos de video sin compresión y el volumen de transferencia de datos es significativo, por lo cual necesitarás unidades de almacenamiento rápidas y un ordenador de alta gama.

Estirnamos que la instalación puede completarse en aproximadamente 10 minutos. En la página de soporte técnico de nuestro sitio web (www.blackmagicdesign.com) encontrarás la versión más reciente de este manual y los controladores para Desktop Video. Por último, no olvides registrar los productos al descargar las actualizaciones. De esta forma podremos mantenerte al tanto de nuevas versiones y características. Quizás hasta puedas enviamos tus trabajos más recientes realizados con nuestros productos y cualquier sugerencia para mejorar el software. Trabajamos constantemente para desarrollar nuevas funciones y superamos, jasi que nos encantaría saber tu opinión!

Grant Petty

Grant Petty

director ejecutivo, Blackmagic Design

201 Primeros pasos

Introducción 201

Requerimientos del sistema 201

Instalación del dispositivo 202

Instalación de la tarjeta PCIe 202

Conexión del dispositivo mediante Thunderbolt 203

Conexión del dispositivo mediante USB 3.0 203

Instalación del software 204

Aplicaciones, complementos y controladores 204

Instalación en sistemas operativos Mac OS X 205

Instalación en sistemas operativos Windows 205

Instalación en Linux 206

Captura y reproducción de vídeos 207

208 Preferencias del sistema de Blackmagic

Acceso a las preferencias del sistema 208

Pestaña de ajustes 209

Pestaña de procesamiento 212

214 Uso de programas desarrollados por terceros

After Effects ^® CC 214

Photoshop ^® CC 215

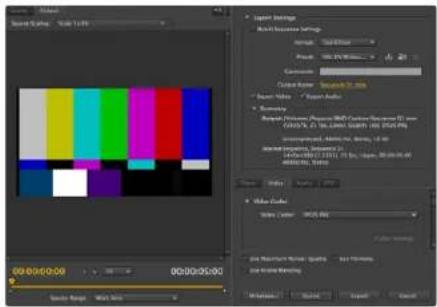

Adobe ^® Premiere Pro ^® CC 216

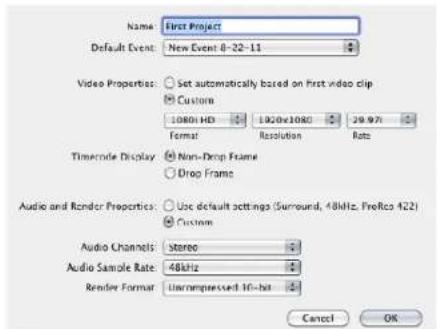

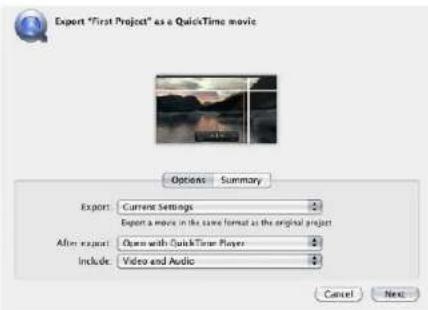

Apple Final Cut Pro X 218

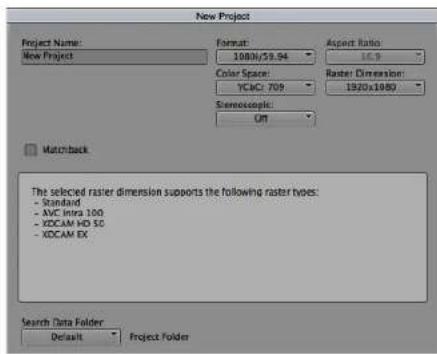

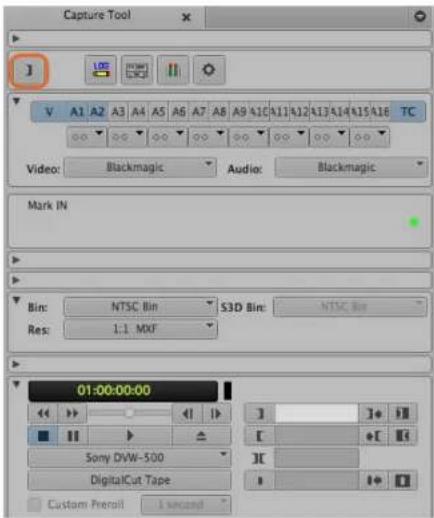

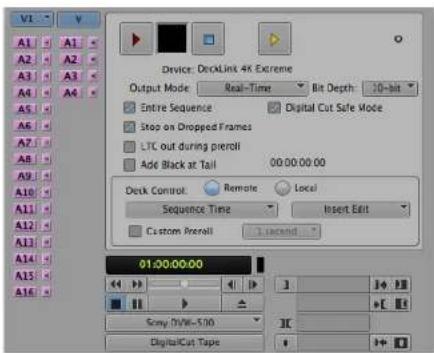

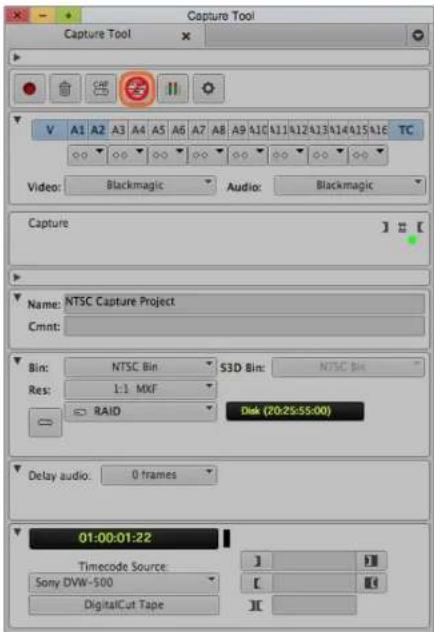

Avid Media Composer 220

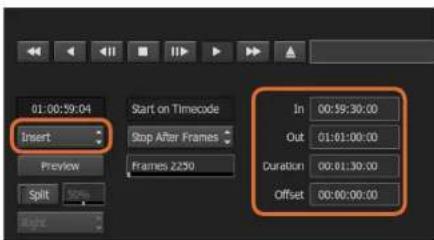

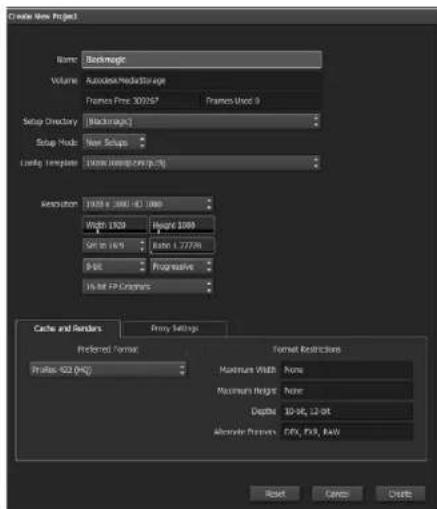

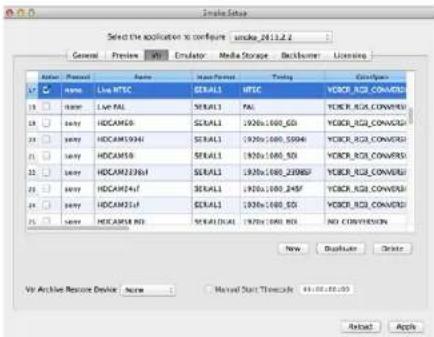

Autodesk Smoke 2013 Extension 1 224

DaVinci Resolve 10 y Live Grading 229

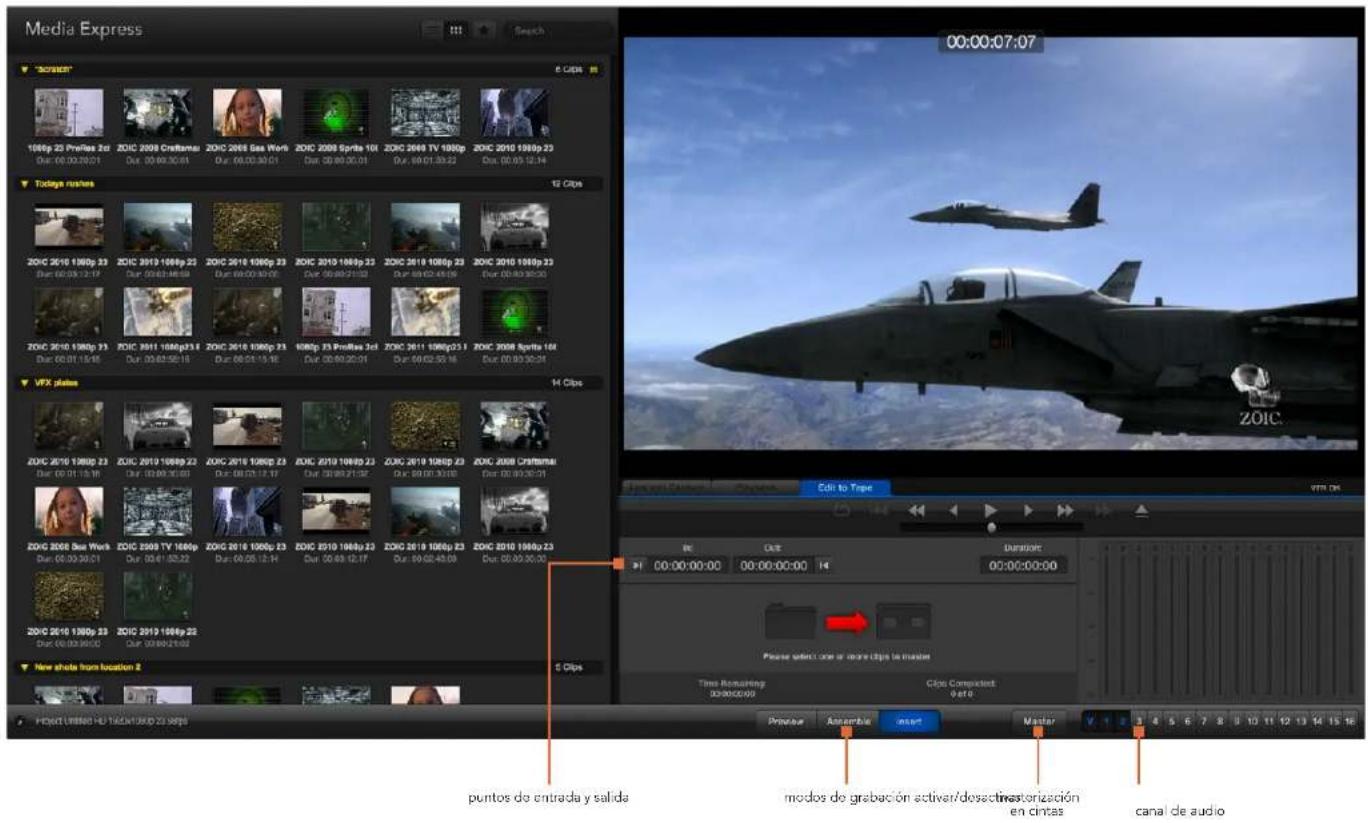

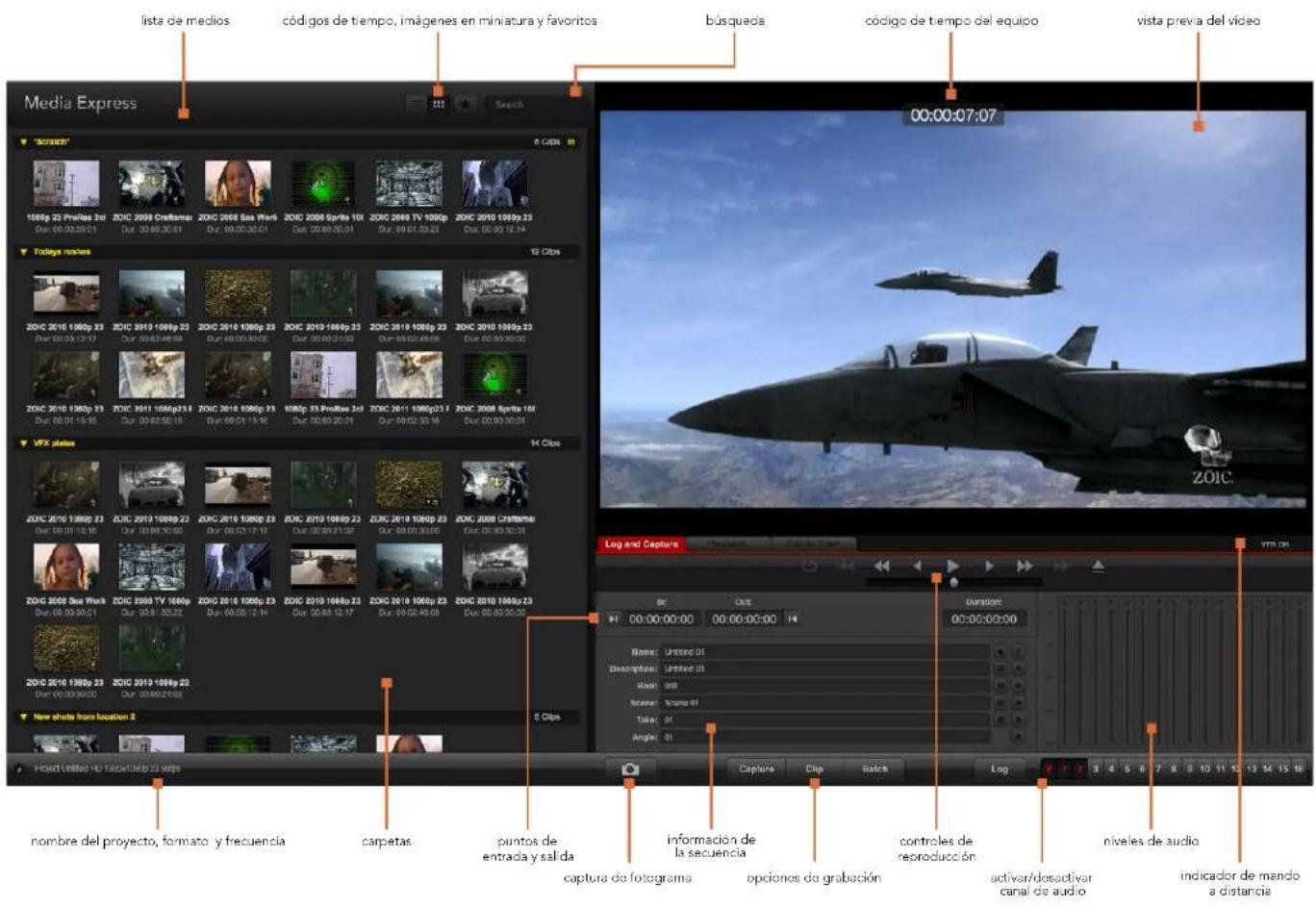

230 Blackmagic Media Express

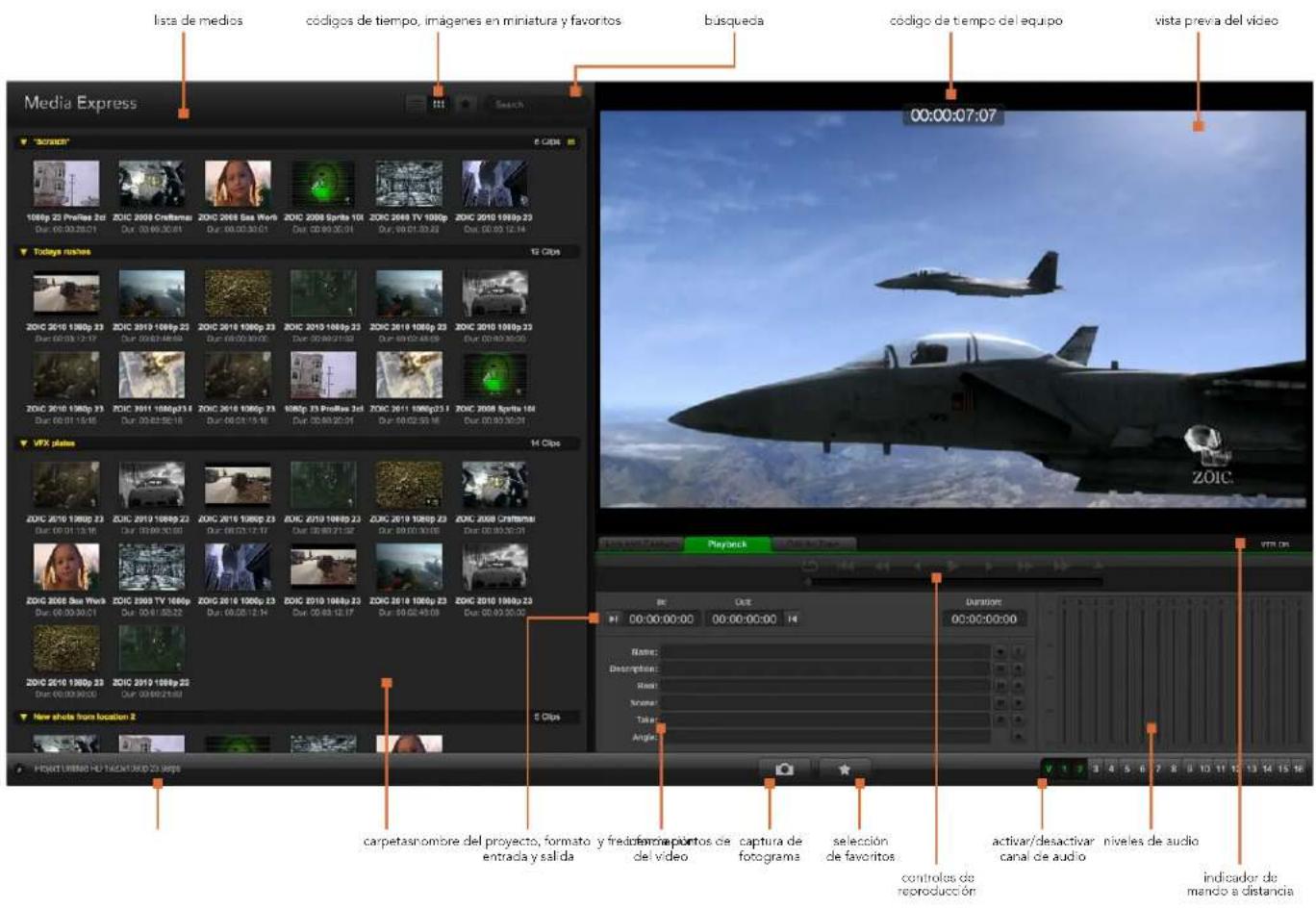

¿Qué es Blackmagic Media Express? 230

Grabación de archivos de audio y vídeo 230

Reproducción de archivos de audio y vídeo 236

Exploración de medios 237

Masterización 240

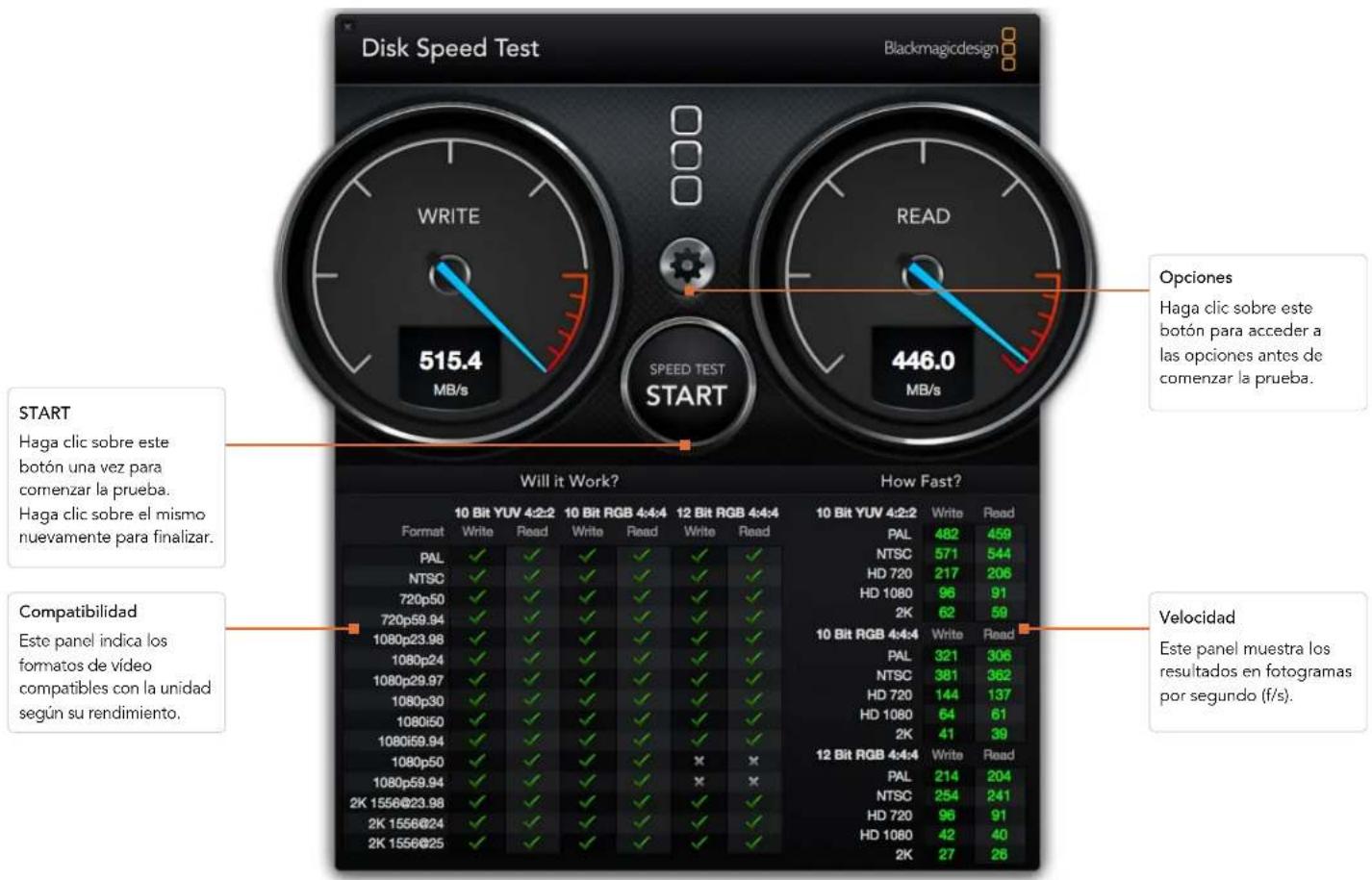

241 Blackmagic Disk Speed Test

243 Ayuda

244 Información para desarrolladores

245 Advertencias

246 Garantía

Primeros pasos

Introducción

El programa Desktop Video de Blackmagic Design ha sido diseñado para los dispositivos UltraStudio, DeckLink, Intensity o Teranex. Incluye controladores, complementos y aplicaciones tales como Blackmagic Media Express. Asimismo, se integra fácilmente con otros programas de Adobe, Apple, Autodesk y Avid.

Este manual brinda información sobre los requerimientos del sistema informático, la instalación del software y los dispositivos, y el uso de otros programas desarrollados por terceros.

Requerimientos del sistema

El ordenador deberá contar como mínimo con una memoria RAM de 4 GB. Las tarjetas PCIe x1 pueden instalarse en cualquier ranura. En el caso de las tarjetas PCIe x4, deberá disponer de una ranura con al menos 4 carriles.

Mac OS X

El programa puede ejecutarse en las versiones Mountain Lion y Mavericks del sistema operativo Mac OS X.

Para instalar el dispositivo en una ranura PCI Express, es necesario contar con un ordenador Mac Pro con tecnología Intel.

Para conectar el dispositivo mediante un puerto Thunderbolt, es necesario disponer de un ordenador Mac con tecnología Intel que cuente con este tipo de conexión.

Windows

El programa puede ejecutarse solamente en las versiones de 64 bits que incluyan las actualizaciones más recientes del sistema operativo. Es compatible con Windows 7 y Windows 8.

Para conectar el dispositivo de video mediante un puerto Thunderbolt, es necesario disponer de un ordenador con tecnología Intel que cuente con este tipo de conexión.

Para conectar el dispositivo de vídeo mediante un puerto USB 3.0, es necesario disponer de una conexión con un conjunto de circuitos integrados fabricado por Renesas.

Linux

El programa puede ejecutarse en ordenadores x86 con versiones de 32 y 64 bits del sistema operativo Linux 2.6.23 (o actualizaciones posteriores). Consulte las notas de publicación para obtener más información sobre la compatibilidad con distintas distribuciones, formatos de paquetes y dependencias de software en Linux.

Primeros pasos

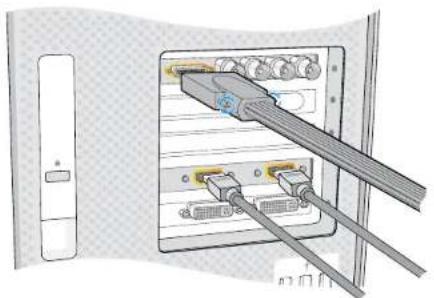

Inserte la tarjeta en una de las ranuras disponibles. La chapa metálica para el puerto HDMI puede insertarse en cualquier otra ranura y se conecta a la tarjeta mediante los cables suministrados.

Si dispone de un cable multiconector, conéctelo a la tarjeta. Algunos modelos incluyen una chapa metálica para el puerto HDMI.

Instalación del dispositivo

Si el dispositivo se conecta mediante un puerto Thunderbolt, consulte la sección correspondiente más adelante. Los nuevos modelos de ordenadores Mac OS X y Windows cuentan con puertos Thunderbolt.

Si el dispositivo se conecta mediante un puerto USB 3.0, consulte la sección correspondiente más adelante. Para utilizar los productos de Blackmagic con conexiones USB 3.0 es necesario disponer de un ordenador Windows compatible.

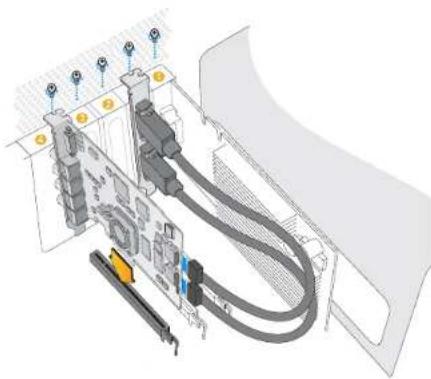

Instalación de la tarjeta PCIe

Paso 1. Desconecte el ordenador de la toma de corriente y elimine la carga electrostática de su cuerpo.
Paso 2. Inserte la tarjeta en una ranura disponible y empújela firmemente hasta que calce en su lugar. Antes de instalar una tarjeta DeckLink Optical Fiber, quite el módulo de fibra óptica.
Paso 3. Inserte la chapa metálica para conexiones HDMI (si viene incluida con la tarjeta) en otra de las ranuras disponibles. Sujete la tarjeta y la chapa metálica mediante tomillos y a continuación conecte los cables HDMI a la parte trasera de la tarjeta.
Paso 4. Colóquele la tapa del ordenador y conecte el cable multiconector suministrado. Inserte nuevamente el módulo de fibra óptica (en el caso de una tarjeta DeckLink Optical Fiber). Conecte la fuente de alimentación y encienda el ordenador.

Primeros pasos

Los productos que cuentan con puertos Thunderbolt® se conectan al ordenador mediante un único cable Thunderbolt o USB 3.0.

El UltraStudio 4K incluye dos puertos Thunderbolt 20. Si el ordenador solo cuenta con uno, se puede utilizar el otro para conectar el equipo a una matriz de discos o a cualquier otro dispositivo.

Conexión del dispositivo mediante Thunderbolt

Paso 1. Si el dispositivo de video incluye una fuente de alimentación externa, conéctela al mismo y enciéndalo.
Paso 2. Conecte el dispositivo al ordenador mediante un cable Thunderbolt. De manera alternativa, puede conectar el dispositivo a la matriz de discos del ordenador.
Paso 3. Si Desktop Video ya fue instalado anteriormente y el programa le pregunta si desea actualizar el software interno, haga clic en "Update" y siga las instrucciones en pantalla.
Paso 4. Si cuenta con un cable multiconector, conéctelo al dispositivo de Blackmagic y a los equipos de video.

Conexión del dispositivo mediante USB 3.0

Paso 1. Si el dispositivo de vídeo incluye una fuente de alimentación externa, conéctela al mismo y enciéndalo.
Paso 2. Conecte un cable SuperSpeed USB 3.0 desde el dispositivo al puerto USB del ordenador.
Paso 3. Si Desktop Video ya fue instalado anteriormente y el programa le pregunta si desea actualizar el software interno, haga clic en "Update" y siga las instrucciones en pantalla.
Paso 4. Si cuenta con un cable multiconector, conéctelo al dispositivo de Blackmagic y a los equipos de vídeo.

Instalación del software

Aplicaciones, complementos y controladores

A continuación se detallan las aplicaciones, complementos y controladores que se instalan junto con el programa.

Mac OS X Windows Linux
Controladores para Desktop Video	Controladores para Desktop Video	Controladores para Desktop Video
Preferencias del Sistema Panel de Control Panel de Control
Blackmagic Design LiveKey Blackmagic Design LiveKey Blackmagic Media Express
Blackmagic Media Express Blackmagic Media Express Códecs AVI
Códecs QuickTime®	Códecs AVI y QuickTime®
Blackmagic Disk Speed Test Blackmagic Disk Speed Test
Preajustes y complementos para Adobe®Premiere Pro®CC, After Effects®CC y Photoshop®CC	Preajustes y complementos para Adobe®Premiere Pro®CC, After Effects®CC y Photoshop®CC
Complementos para Final Cut Pro®X Complementos para Avid MediaComposer
Complementos para Avid MediaComposer	Complementos para eyeon Fusion

Primeros pasos

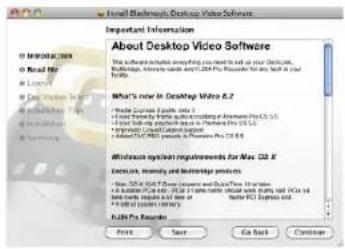

About Desktop Video Software The software includes everything you want to call out your desktop. Microsoft Excel 8.2. Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Facebook Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Google Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: Microsoft Excel 8.2 • Download: JavaScript & Go Book - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caiji Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Caij Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j Auto Web - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb - D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Cai j AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i J AutoWeb -D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca i JAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb- D.Ca iJAutoWeb-

Desktop Video Installer para Mac

Instalación en sistemas operativos Mac OS X

Antes de instalar cualquier programa, asegúrese de contar con permisos de administrador.

Paso 1. Compruebe si tiene la versión más reciente del controlador. Visite www.blackmagicdesign.com/support.
Paso 2. Abra la carpeta "Desktop Video Installer" que se encuentra en el disco o en la imagen de disco descargada y ejecute la aplicación "Desktop Video Installer".
Paso 3. Haga clic en "Continue", "Agree" y luego en "Install" para instalar el programa.
Paso 4. Reinicie el ordenador para activar los nuevos controladores.

Actualizaciones automáticas

Cuando el ordenador se reinicia, el programa verifica la versión del software interno del dispositivo. En caso de no coincidir con la versión del controlador, le indicará que es necesario actualizarlo. Haga clic en "OK" para comenzar la actualización y reinicie el ordenador para completar el proceso.

Instalación en sistemas operativos Windows

Paso 1. Compruebe si tiene la versión más reciente del controlador. Visite www.blackmagicdesign.com/support.
Paso 2. Abra la carpeta denominada "Desktop Video" y ejecute la aplicación "Desktop Video".
Paso 3. Los controladores se instalarán en el sistema. Aparecerá un aviso preguntándole si desea permitir que el programa se instale en el ordenador. Haga clic en "Aceptar" para continuar.
Paso 4. A continuación, aparecerá otro aviso indicando que se ha encontrado un nuevo dispositivo y se ejecutará el asistente de instalación. Seleccione la opción de instalación automática para que el sistema encuentre los controladores necesarios. Al finalizar la instalación, aparecerá un nuevo aviso indicando que el dispositivo se encuentra listo para usar.
Paso 5. Reinicie el ordenador para activar los nuevos controladores.

Actualizaciones automáticas

Cuando el ordenador se reinicia, el programa verifica la versión del software interno del dispositivo. En caso de no coincidir con la versión del controlador, le indicará que es necesario actualizarlo. Haga clic en "OK" para comenzar la actualización y reinicie el ordenador para completar el proceso.

Primeros pasos

Instalación de Desktop Video desde el Centro de Software de Ubuntu

Instalación en Linux

Paso 1. Descargue la versión más reciente del programa para Linux desde el sitio www.blackmagicdesign.com/support.

Paso 2. Abra la carpeta denominada "Desktop Video" y luego el paquete "Desktop Video" ubicado dentro de la misma.

Paso 3. Haga clic en "Install" y aguarde a que el proceso finalice.

Paso 4. Si aparece un mensaje indicando que faltan dependencias, compruebe que estas se hayan instalado en forma previa y luego vuelva a ejecutar la aplicación.

Paso 5. Al finalizar la instalación, el programa volverá a la pantalla inicial.

Paso 6. Reinicie el ordenador para activar los controladores o ingrese el siguiente comando:

# modprobe blackmagic

Si no encuentra un paquete nativo de Desktop Video para su distribución de Linux, o si prefiere realizar la instalación mediante comandos, consulte el archivo ReadMe para obtener información más detallada al respecto.

Actualizaciones

Cuando se reinicia el ordenador, los controladores comprueban la versión del software interno del dispositivo. En caso de no coincidir con la versión de los mismos, el programa indicará que es necesario actualizarlo. Para identificar cuáles tarjetas deben ser actualizadas, abra la terminal e ingrese el siguiente comando:

# BlackmagicFirmwareUpdater status

Aparecerá un mensaje similar al siguiente:

Luego de identificar la tarjeta, realice la actualización ingresando el siguiente comando:

# BlackmagicFirmwareUpdater update (1 en este caso)

Primeros pasos

Conecte una fuente de video y un monitor al dispositivo.

Haga clic en el botón "Capture" para comenzar la grabación.

Captura y reproducción de vídeos

Recomendamos realizar una prueba rápida para verificar si es posible capturar y reproducir videos.

Preparación

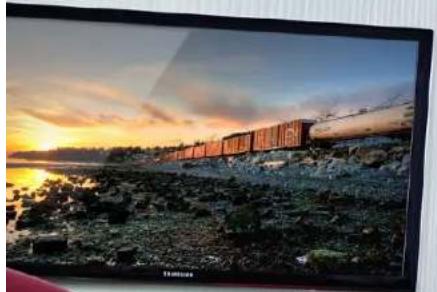

Paso 1. Conecte un monitor o TV a la salida de video del dispositivo.
Paso 2. Correcte una fuente a la entrada de video del dispositivo.
Paso 3. Seleccione las conexiones de entrada y salida de audio y vídeo en las preferencias del sistema. Consulte la sección "Preferencias del sistema" para obtener información adicional.

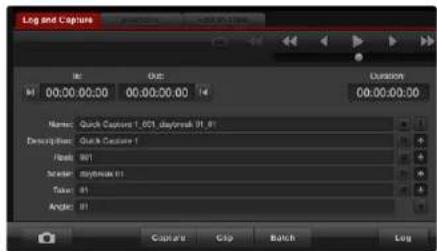

Prueba de captura de vídeo

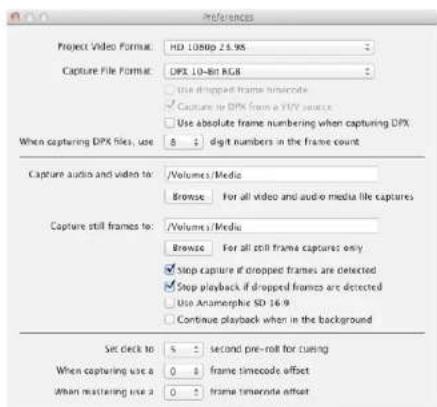

Paso 1. Haga clic en Media Express > Preferences en Mac OS X o Edit > Preferences en Windows o Linux y seleccione un formato que coincida con el formato de la fuente de vídeo. Asimismo, escoja el formato de captura y determine dónde se guardarán los archivos grabados.

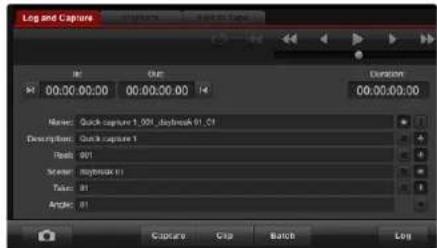

Paso 2. Cierre la ventana y haga clic en la pestaña "Log and Capture". La fuente de vídeo se mostrará en el panel de vista previa de Media Express.
Paso 3. Haga clic en "Capture" para comprobar si el dispositivo graba correctamente. Haga clic en "Capture" nuevamente para finalizar la prueba.

Prueba de reproducción de vídeo

Paso 1. Haga clic en la pestaña "Playback".
Paso 2. Haga clic dos veces sobre la secuencia para ver las imágenes en el monitor conectado a la salida de vídeo del dispositivo. También es posible monitorizar audio.

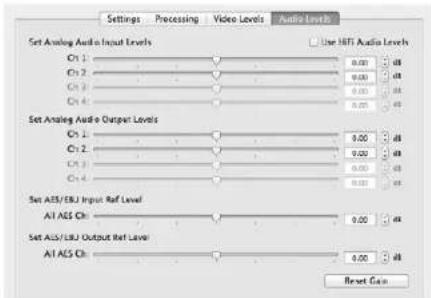

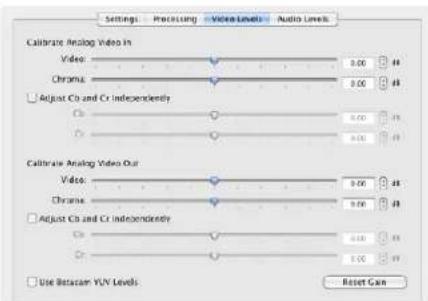

Preferencias del sistema de Blackmagic

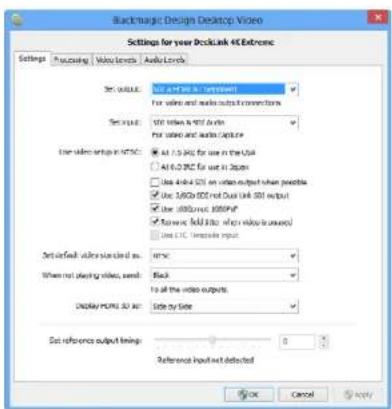

Acceso a las preferencias del sistema

Desde las preferencias del sistema es posible configurar diferentes parámetros.

• En Mac OS X, haga clic en "Preferencias del Sistema" y a continuación en el ícono de Blackmagic Design.
• En Windows 7 y 8, abra el Panel de Control, luego seleccione la categoría "Hardware y sonido" y a continuación haga clic en el panel de control de Blackmagic.
• En Linux, haga clic en "Aplicaciones", luego en "Sonido y Video" y finalmente dos veces en el panel de control de Blackmagic.

Los dispositivos de Blackmagic incluyen diferentes características según el modelo. En las preferencias del sistema solo se muestran las opciones disponibles para el dispositivo conectado.

La siguiente sección brinda información sobre los diferentes ajustes.

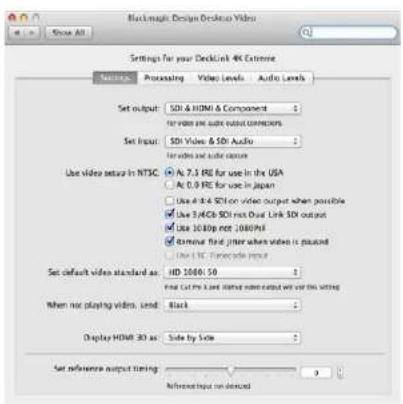

Preferencias del sistema en Mac OS X

Preferencias del sistema de Blackmagic

Settings Processing Video Levels Audio Levels Set output ✓ SDI & HDMI & Component SDI & HDMI & Composite (Y Out) SDI & HDMI & S-Video Set input: SSI Video & SNI Audio

Conexiones de salida para audio y video

Set output: SDI & HDMI & Component For video and audio output connections Set input √ SDI Video & SDI Audio SDI Video & AES/EBU Audio SDI Video & Analog XLR Audio HDMI Video & HDMI Audio HDMI Video & AES/EBU Audio HDMI Video & Analog XLR Audio Component Video & AES/EBU Audio Component Video & Analog XLR Audio Composite Video (Y In) & AES/EBU Audio Composite Video (Y In) & Analog XLR Audio S-Video & AES/EBU Audio S-Video & Analog XLR Audio standard as: HD 10804.30

Conexiones de entrada para audio y vídeo

Selexione 7.5 IRE o 0 IRE para videos compuestos en NTSC.

Pestaña de ajustes

Selección de salidas

Esta opción permite seleccionar el tipo de señal de audio y vídeo que el dispositivo transmite. En algunos modelos es posible seleccionar vídeo compuesto, por componentes o S-Video. Otros modelos disponen de salidas de audio que permiten seleccionar entre formatos analógicos y digitales.

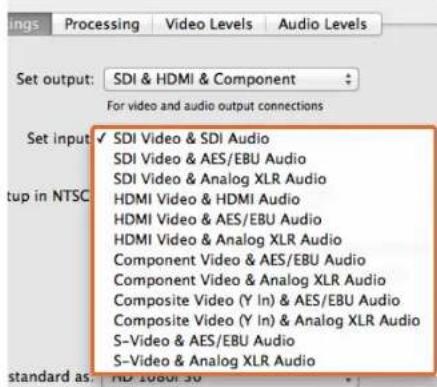

Selección de entradas

Esta opción permite seleccionar el tipo de señal de audio y video que el dispositivo recibe. Dependiendo del modelo, el dispositivo puede ser compatible con una o varias de las siguientes combinaciones:

• vídeo y audio en formato SDI
• vídeo en SDI y audio digital (AES/EBU)
  • video en SDI y audio analógico (XLR)
  • video y audio en formato SDI por fibra óptica
• vídeo y audio en HDMI
  • video en formato HDMI y audio digital (AES/EBU)
  • video en HDMI y audio analógico (XLR)
• vídeo por componentes y audio digital (AES/EBU)
• vídeo por componentes y audio analógico (XLR)
• vídeo compuesto y audio digital (AES/EBU)
• vídeo compuesto y audio analógico (XLR)
  • S-Video y audio digital (AES/EBU)
  • S-Video y audio analógico (XLR)

Niveles de negro en NTSC

Seleccione la opción 7.5 IRE para video compuesto en NTSC según el formato utilizado en los Estados Unidos y otros países. Seleccione la opción 0 IRE en el caso de Japón u otros países que no utilizan el formato anterior. Para formatos PAL y en alta definición, no es necesario modificar este parámetro.

Preferencias del sistema de Blackmagic

Marque la casilla para transmitir señales de video en formato 4:4:4.

Marque la casilla para utilizar una conexión SDI a 3/6 Gb con un único enlace.

Marque la casilla para transmitir señales de video en formato 1080p.

Use 3/6Gb SDI not Dual Link SDI output Use 1080p not 1080pEF ✓ Remove field jitter when video is paused Use LTC Timecode input default video standard as: HD 1080i 50 ;

Marque la casilla para eliminar el parpadeo en monitores CRT.

Use 3/6Cb SDI not Dual Link SDI output Use 1080p not 1080pSF Remove field jitter when video is paused Use LTC Timecode input default video standard as: HD 1080150

Marque la casilla para que el código de tiempo se lea desde la entrada LTC.

Utilizar formato 4:4:4 SDI para la salida de vídeo si es posible

Seleccione esta opción al transmitir señales de vídeo en formato 4:4:4. El formato de las imágenes en modo 1080p50/60 es siempre 4:2:2. Nótese que en este modo las siguientes funciones no estarán disponibles:

• salida simultánea de señales en HD y convertidas a SD
• salida de señal analógica convertida a un formato de menor resolución

Utilizar SDI 3/6 Gb en vez de Dual Link SDI

Seleccione esta opción para conexiones SDI a 3/6 Gb con un solo enlace al utilizar formatos de gran ancho de banda (por ejemplo 1080p60 o 4:4:4) o al trabajar con formatos en resolución 4K.

Utilizar 1080p en vez de 1080PsF

Seleccione esta opción para transmitir la señal de vídeo en modo progresivo en lugar de utilizar fotogramas progresivos segmentados.

Eliminar fluctuaciones de campo al pausar el vídeo

Marque la casilla indicada para mostrar un solo campo y eliminar parpadeos en la imagen al pausar el vídeo en monitores CRT. Esta opción no es recomendable para pantallas planas modernas.

Utilizar entrada para código de tiempo longitudinal

Seleccione esta opción para obtener una lectura del código de tiempo desde la entrada LTC en lugar de la señal en SDI.

Preferencias del sistema de Blackmagic

Selecciona el formato de vídeo predeterminado de forma que coincida con el del proyecto en Final Cut Pro X o para grabar con un programa WDM.

Al detener la reproducción, cuenta con la opción de mostrar el último fotograma reproducido o una pantalla en negro.

Seleccione el formato 3D para monitorizar en HDMI.

Deslice el control hasta que la imagen deje de moverse.

Seleccionar el formato de vídeo predeterminado

Para monitorizar con Final Cut Pro X, el formato de vídeo seleccionado debe coincidir con el formato del proyecto.

Para capturar vídeo en Windows mediante un programa compatible con el modelo de controladores para Windows (WDM), seleccione el formato predeterminado de forma que coincida con el formato de grabación. Por lo general, el formato se selecciona en las preferencias del programa. Sin embargo, es posible utilizar el panel de control de Blackmagic si surge alguna dificultad.

Al no reproducir vídeos, mostrar...

Esta opción permite determinar si el dispositivo transmite una señal con el último fotograma reproducido (Last Frame Played) o en negro (Black) al salir de una aplicación y dejar de reproducir el vídeo.

Algunos modelos incluyen tablas de consulta (LUT) y la opción "Last Played Frame" permite observar el efecto de cualquier cambio realizado en las mismas. Nótese que será necesario reiniciar el ordenador al activar o desactivar esta función.

Formato tridimensional en HDMI

Este ajuste permite seleccionar el formato 3D para la monitorización en HDMI. Se incluyen las siguientes opciones: Frame Packing, Side by Side, Line by Line, Top and Bottom, Left Eye o Right Eye.

Sincronizar la señal de referencia

Si hay una señal de referencia conectada al dispositivo pero la imagen se mueve verticalmente, deslice el control hasta que esta quede fija. Las señales de referencia también se conocen como Genlock, Black Burst, House Sync o Tri-Sync.

Preferencias del sistema de Blackmagic

Pestaña de procesamiento

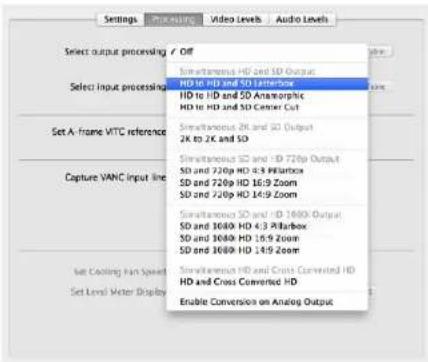

Procesamiento de la señal saliente

Esta opción permite realizar conversiones a formatos de menor resolución durante la reproducción. Realice la selección en el menú desplegable,

Algunos modelos permiten convertir la señal a formatos de menor resolución simultáneamente durante la reproducción, por ejemplo de HD a SD o de 2K a SD. Dicha conversión genera un retraso de 2 fotogramas en la salida SD-SDI. Ajuste el código de tiempo en el programa de edición para garantizar la precisión de los fotogramas al realizar el montaje o la masterización.

También es posible convertir señales de video analógicas. La señal de vídeo por componentes puede transmitirse en HD o SD. Para ver videos analógicos por componentes en SD, marque la opción "Enable Conversion on Analog Output" (permitir conversión en la salida para señales analógicas) cuando la opción "Simultaneous HD and SD Output" (salida simultánea en HD y SD) también se encuentra seleccionada.

Procesamiento de la señal entrante

Esta opción permite realizar conversiones a formatos de mayor o menor resolución en tiempo real durante la grabación. Realice la selección en el menú desplegable.

Salida en HD 23.98PsF a HD 59.94i (solo Windows)

Esta opción permite realizar una conversión 3:2 para transmitir secuencias en formato HD 59.94i. La frecuencia de imagen de 23.98 f/s es bastante común, aunque generalmente no es compatible con señales en SDI o monitores anológicos, y por otra parte casi todos los monitores de alta definición utilizan el formato HD 59.94i.

Referencia VITC para el fotograma A

Esta opción permite ingresar el número del fotograma A al revertir la conversión 3:2 de las imágenes en NTSC cuando se graba a 23.98 f/s. Si este valor no es correcto, se generarán errores al mostrar los campos y fotogramas.

Mantener líneas de datos VANC

Estas opciones permiten conservar el código de tiempo, la información del subtitulado o cualquier otro dato auxiliar (VANC) durante la grabación. Marque la casilla correspondiente a la línea de vídeo que desea capturar. Nótese que la línea 1 debe estar marcada para habilitar las líneas 2 y 3.

Preferencias del sistema de Blackmagic

Los controles desizantes permiten ajustar distintos parámetros de la señal de vídeo analógica.

Settings Processing Video Levels Audio Levels Set Analog Audio Input Levels Use HFI Audio Levels C1 1 0.00 dB C2 2 0.00 dB C3 3 0.00 dB C4 4 0.00 dB Set Analog Audio Output Levels C1 2 0.00 dB C2 2 0.00 dB C3 3 0.00 dB C4 4 0.00 dB Set AES/EBJ Input Ref Level A1 AES Ch: 0.00 dB Set AES/EBJ Output Ref Level A1 AES Ch: 0.00 dB Reset Gain

Los controles deslizantes permiten ajustar la ganancia de las señales de audio.

Pestaña de ajustes de vídeo

Calibrar la entrada de vídeo analógico

Estas opciones permiten ajustar la señal de vídeo analógica entrante. Utilice los controles deslizantes para ajustar los valores del vídeo, la crominancia, el rojo y el azul. Por lo general, estos parámetros se modifican en conjunto con las distintas opciones que ofrece el dispositivo Ultrascope de Blackmagic. Nótese que estos solo estarán disponibles si se ha seleccionado la opción "vídeo analógico" como formato de entrada.

Calibrar la salida de vídeo analógico

Estas opciones permiten ajustar la señal de vídeo analógico saliente. Utilice los controles deslizantes para ajustar los valores del vídeo, la crominancia, el rojo y el azul. Por lo general, estos parámetros se modifican en conjunto con las distintas opciones que ofrece el dispositivo Ultrascope de Blackmagic.

Los productos de Blackmagic utilizan los estándares para video analógico por componentes determinados por la SMPTE de forma predeterminada, ya que dichos parámetros son compatibles con la mayoría de los equipos modernos. Al trabajar con dispositivos Sony Betacam SP, marque la casilla "Use Betacam YUV Levels".

Pestaña de ajustes de audio

Parámetros para señales de audio analógicas entrantes

Estas opciones permiten ajustar la ganancia de las señales de audio analógicas que el dispositivo recibe.

Parámetros para señales de audio analógicas salientes

Estas opciones permiten ajustar la ganancia de las señales de audio analógicas que el dispositivo transmite.

Nivel de referencia para la señal AES/EBU entrante

Estas opciones permiten ajustar la ganancia de las señales de audio AES/EBU que el dispositivo recibe. Aunque los parámetros para cada canal de audio analógico pueden ajustarse individualmente, en el caso de señales de audio AES/EBU los valores se aplican a todos los canales en forma conjunta.

Nivel de referencia para la señal AES/EBU saliente

Estas opciones permiten ajustar la ganancia de las señales de audio AES/EBU que el dispositivo transmite. Aunque los parámetros para cada canal de audio analógico pueden ajustarse individualmente, en el caso de señales de audio AES/EBU los valores se aplican a todos los canales en forma conjunta.

Utilizar niveles para audio de alta fidelidad

Los productos UltraStudio y DeckLink incluyen conexiones XLR con niveles predeterminados para señales de audio profesional. Para conectar equipos de audio comunes, marque la casilla "Use HiFi Audio Levels" y utilice un adaptador XLR>RCA.

Uso de programas desarrollados por terceros

Preferencias para la previsualización de videos

Pixel Method Settings AutoCAD Parameters AutoCAD Active Size Pixel Options Width: 100% Height: 50% Color: RGB/RGB (RGB) Opacity: 75% Angle: 30° Balance: -100% -20% -30% -40% -50% -60% -70% -80% -90% -100% -110% -120% -130% -140% -150% -160% -170% -180% -190% -200% -210% -220% -230% -240% -250% -260% -270% -280% -290% -300% -310% -320% -330% -340% -350% -360% -370% -380% -390% -400% -410% -420% -430% -440% -450% -460% -470% -480% -490% -500% -510% -520% -530% -540% -550% -560% -570% -580% -590% -600% -610% -620% -630% -640% -650% -660% -670% -680% -690% -700% -710% -720% -730% -740% -750% -760% -770% -780% -790% -800% -810% -820% -830% -840% -850% -860% -870% -880% -890% -900% -910% -920% -930% -940% -950% -960% -970% -980% -990% -100

Opciones del módulo de salida

After Effects ^® CC

Cómo previsualizar vídeos

Para ver las imágenes editadas con Adobe® After Effects® CC en tiempo real mediante el dispositivo de Blackmagic, haga clic en Preferencias > Previsualización de video. Seleccione "Blackmagic Video Output" y luego elija el modo de salida más apropiado. De esta forma podrá utilizar un monitor profesional para ver las composiciones realizadas con After Effects en un espacio de color adecuado.

Para escuchar el audio, haga clic en "Preferencias del Sistema" en Mac OS X o en el "Panel de Control" en Windows y seleccione Blackmagic Audio como dispositivo de salida predeterminado. En After Effects, haga clic en Preferencias > Hardware de audio y seleccione "System Default Input/Output" en Mac OS X o "Blackmagic Audio" en Windows.

Renderización

Al finalizar la edición, es necesario renderizar el montaje en un formato compatible con el dispositivo de vídeo. Es posible utilizar archivos DPX o cualquiera de los siguientes formatos:

QuickTime codecs on Mac OS X

• RGB 10 bit (sin compresión, Blackmagic)

• Photo - JPEG (comprimido, Apple))

Al instalar Final Cut Pro, el usuario tendrá acceso a otros formatos tales como ProRes y DVCPRO HD.

AVI codecs on Windows

• 10 bit 4:4:4 (sin compresión, Blackmagic)

• SD 8 bit 4:2:2 (sin compresión, Blackmagic)

• 10 bit 4:2:2 (sin compresión, Blackmagic)

- 8 bit MJPEG (sin compresión, Blackmagic)

• HD 8 bit 4:2:2 (sin compresión, Blackmagic)

Al instalar Premiere Pro, el usuario tendrá acceso a otros formatos tales como DVCPRO HD y DVCPRO50.

QuickTime codecs on Windows

• RGB 10 bit (sin compresión, Blackmagic)

• Photo - JPEG (comprimido, Apple)

• 10 bit (sin compresión, Blackmagic)

• DV - NTSC (comprimido, Apple)

• 8 bit (sin compresión, Blackmagic)

• DV - PAL (comprimido, Apple)

Uso de programas desarrollados por terceros

Cómo importar y exportar fotogramas

Importar una imagen en Photoshop®

Paso 1. Haga clic en Archivo > Importar > Blackmagic Image Capture.

Paso 2. Seleccione el formato de entrada del vídeo y la profundidad de color de la imagen.

Exportar una imagen en Photoshop®

Paso 1. Haga clic en Archivo > Exportar > Blackmagic Image Export.

Paso 2. Seleccione el formato de salida del vídeo y luego haga clic en "Export Image".

Una vez que se hayan seleccionado las opciones para importar y exportar imágenes, la ventana de ajustes no se mostrará nuevamente. Sin embargo, es posible acceder a la misma manteniendo presionada la tecla "Option" en Mac o "Ctrl" en Windows al hacer clic sobre "Importar" o "Exportar".

Uso de programas desarrollados por terceros

Pr Premiere® Pro CC

Adobe® Premiere Pro® CC

Cómo crear un proyecto

Paso 1. Elija "Nuevo Proyecto" en la pantalla de bienvenida que aparece cuando se inicia el programa. Haga clic en la pestaña "Discos de Trabajo" y seleccione la ubicación y el nombre del proyecto.
Paso 2. Elija la ubicación para guardar los archivos grabados, así como las previsualizaciones de audio y vídeo.
Paso 3. Si la tarjeta gráfica es compatible con el Mercury Playback Engine de Premiere, la opción de renderizado estará disponible. Seleccione "Aceleración por GPU de Mercury Playback Engine".
Paso 4. Elija "Blackmagic Capture" como formato de captura y haga clic en el botón "Ajustes" en Mac o "Propiedades" en Windows para ver las distintas opciones del proyecto. Seleccione el estándar y el formato del vídeo y haga clic en "OK".

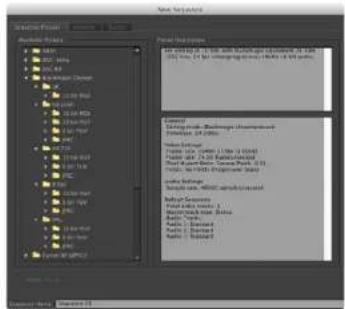

Paso 5. En la pantalla se abrirá la ventana "Nueva Secuencia". Seleccione uno de los preajustes, ingrese un nombre para la secuencia y haga clic en "OK".

Control de dispositivos

Muchos de los dispositivos de captura y reproducción fabricados por Blackmagic Design son compatibles con el protocolo RS 422 que permite controlar distintos dispositivos. La opción de control debe seleccionarse cada vez que se crea un nuevo proyecto. Haga clic en Preferencias > Control de Dispositivos y seleccione "Blackmagic Device Control".

Reproducción

Es necesario seleccionar los ajustes de reproducción al crear un nuevo proyecto. Para ello, haga clic en Preferencias > Reproducción. El reproductor predeterminado es Adobe Player, pero es preciso seleccionar "Blackmagic Playback" como dispositivo de audio.

En "Dispositivo de video", marque la casilla "Blackmagic Playback" y compruebe que las demás opciones no estén seleccionadas.

Uso de programas desarrollados por terceros

Auto Settings Custom Settings Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools Auto Tools

Captura

Sound Values 00:00:00:00 00:00:05:00 Audio Settings Multi-Noise Settings Audio 100% 20% 30% 40% 50% 60% 70% 80% 90% 100% 110% 120% 130% 140% 150% 160% 170% 180% 190% 200% 210% 220% 230% 240% 250% 260% 270% 280% 290% 300% 310% 320% 330% 340% 350% 360% 370% 380% 390% 400% 410% 420% 430% 440% 450% 460% 470% 480% 490% 500% 510% 520% 530% 540% 550% 560% 570% 580% 590% 600% 610% 620% 630% 640% 650% 660% 670% 680% 690% 700% 710% 720% 730% 740% 750% 760% 770% 780% 790% 800% 810% 820% 830% 840% 850% 860% 870% 880% 890% 900% 910% 920% 930% 940% 950% 960% 970% 980% 990% 100 Audio Settings Multi-Noise Settings Audio 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 2 Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Audio Radio

Exportar a cinta

Captura

Para grabar, haga clic en Archivo > Captura o presione F5.

Para comenzar a grabar inmediatamente o para capturar vídeo mediante un dispositivo no controlable, haga clic en el botón rojo [G].

Para marcar puntos de entrada y salida mediante el protocolo de control RS-422, utilice los botones "Definir Entrada" y "Definir Salida" o ingrese el código de tiempo en forma manual y luego haga clic en "Registrar Clip". La secuencia se mostrará en la ventana del proyecto. Repita el procedimiento hasta registrar todas las secuencias que desea capturar. A continuación, haga clic en Archivo >Captura por Lotes o presione F6. Para agregar fotogramas adicionales al comienzo y al final de las secuencias, seleccione la opción de captura con selectores e ingrese el número de fotogramas necesarios.

Exportar a cinta

Para exportar a una cinta mediante el protocolo de control RS-422, seleccione la secuencia y luego haga clic en Archivo > Exportar > Exportar a Cinta.

Al realizar un montaje por inserción, es necesario utilizar un código de tiempo continuo durante todo el proyecto.

En el caso de la edición por ensamblaje, es preciso grabar una señal en negro hasta el punto de comienzo del proyecto. Este modo de edición borra el contenido de la cinta antes de la grabación, por lo cual no debe ser utilizado si esta contiene otros proyectos luego del punto de salida de la composición.

Al exportar el proyecto a una cinta, el programa se detiene en el primer fotograma y aguarda a que el dispositivo comience la grabación en el código de tiempo predeterminado. Si falta dicho fotograma o está repetido, será necesario ajustar la reproducción para sincronizar el dispositivo con el ordenador. Al finalizar los ajustes, estos se mantendrán, por lo cual solo es preciso llevar a cabo este procedimiento una vez.

Simplemente ingrese el punto de entrada, realice los ajustes necesarios, y haga clic en "OK" en Mac o "Export" en Windows.

Uso de programas desarrollados por terceros

Paso 2. Seleccione el formato de video predeterminado en las preferencias del sistema de forma que coincida con el formato del proyecto en Final Cut Pro X.

Paso 6. Modifique las opciones de audio y renderzación.

Es posible usar la función de monitorización de Final Cut Pro X 10.0.4 (o versiones posteriores) para transmitir la señal de vídeo a través del dispositivo de Blackmagic. Asimismo, se pueden utilizar dos monitores para ver la interfaz del programa.

Configuración de Final Cut Pro X

Paso 1. Compruebe si cuenta con la versión 10.0.4 de Final Cut Pro X (o posterior) y asegúrese de haber instalado las últimas actualizaciones para Mac OS X Mountain Lion o Mavericks.
Paso 2. Abra las preferencias del sistema y luego haga clic en el ícono de Blackmagic Design. En "Set default video standard as" seleccione el mismo formato que utilizará en Final Cut Pro X, por ej. HD 1080159.94. Este deberá coincidir con el formato de las secuencias.
Paso 3. Ejecute Final Cut Pro X para crear un proyecto nuevo.
Paso 4. Ingrese el nombre y la ubicación del proyecto.
Paso 5. Modifique el formato, la resolución y la frecuencia de imagen de modo que coincidan con el formato de vídeo predeterminado en las preferencias del sistema de Desktop Video.
Paso 6. Modifique las opciones de audio y renderización. En "canales de audio", elija la opción "estéreo" o "surround" (para 6 canales de audio). En "frecuencia de muestreo de audio", seleccione 48 kHz. Ajuste el formato de renderización para que coincida con el formato de las secuencias de vídeo. Final Cut Pro X utiliza el formato ProRes en forma predeterminada, pero es posible seleccionar "Uncompressed 10-bit 4:2:2" de ser necesario. Haga clic en "OK" para finalizar la creación del proyecto.
Paso 7. En el menú "Final Cut Pro", haga clic en "Preferencias" y luego en la pestaña "Reproducción". Compruebe que en la salida de A/V diga "Blackmagic" y que el formato coincida con el del proyecto.
Paso 8. En el menú "Ventana" seleccione "Salida de A/V" para transmitir la señal de vídeo a través del dispositivo de Blackmagic.

Para monitorizar el audio mediante el dispositivo, abra las preferencias del sistema, haga clic en el icono correspondiente al sonido, luego en la pestaña "Salida" y finalmente seleccione "Blackmagic Audio".

Uso de programas desarrollados por terceros

Paso 3. En la ventana emergente, seleccione "Ajustes actuales" y compruebe que el audio y el vídeo estén incluidos.

Reproducción

Paso 1. Importe algunas secuencias desde el proyecto.

Paso 2. Ahora podrá utilizar la línea de tiempo de Final Cut Pro X en la pantalla del ordenador y previsualizar el vídeo en los monitores o televisores conectados a las salidas del dispositivo.

Grabación de archivos de audio y vídeo

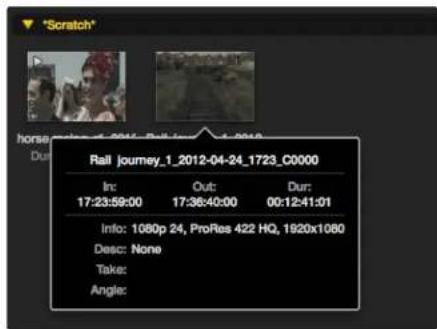

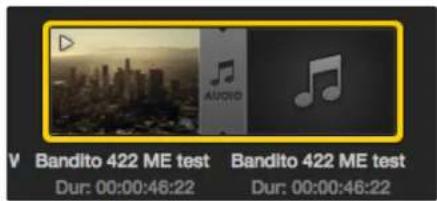

Mediante el programa Media Express de Blackmagic es posible utilizar el dispositivo para capturar audio y vídeo. Luego de grabar las secuencias, se pueden exportar a Final Cut Pro X para editarlas.

Al capturar secuencias con Media Express, asegúrese de seleccionar un formato de vídeo compatible con Final Cut Pro X (por ejemplo ProRes 4444, ProRes 422 (HQ), ProRes 422 o Uncompressed 10-bit 4:2:2).

Volcado a cinta

Al finalizar el proyecto en Final Cut Pro X, es posible crear un archivo de película a partir de la composición y luego utilizar Media Express para masterizar en cinta mediante el dispositivo de vídeo.

Paso 1. Seleccione las secuencias en la línea de tiempo de Final Cut Pro X.

Paso 2. En el menú "Compartir", seleccione "Exportar película"

Paso 3. En la ventana emergente, seleccione "Ajustes actuales" y compruebe que el audio y el vídeo estén incluidos. Haga clic en "Siguiente".

Paso 4. Abra Media Express y proceda a importar la secuencia exportada desde Final Cut Pro X.

Paso 5. Para obtener más información sobre el volcado de archivos de audio y vídeo a cintas, consulte la sección "Blackmagic Media Express" en este manual.

Uso de programas desarrollados por terceros

Al utilizar el monitor del ordenador solamente, abra las preferencias del sistema de Blackmagic Design y seleccione la opción para mostrar una imagen en negro cuando no se reproduce ningún video.

Paso 5. Ingrese el nombre del proyecto y seleccione las distintas opciones.

Avid Media Composer

El programa Avid Media Composer permite grabar y reproducir material audiovisual en definición estándar y alta definición mediante el dispositivo de Blackmagic y es compatible con el protocolo de control RS-422. Al instalar Desktop Video, los complementos para Media Composer se instalarán automáticamente si ya existe una versión del programa en el ordenador.

Configuración

Paso 1. Al ejecutar Media Composer aparecerá un cuadro de diálogo para seleccionar el proyecto.

Paso 2. Elija el perfil de usuario correspondiente si ya ha creado uno con anterioridad.

Paso 3. Seleccione la carpeta en la cual se guardará el proyecto (privada, compartida o externa).

Paso 4. Haga clic en el botón "New Project".

Paso 5. Ingrese el nombre del proyecto y seleccione las distintas opciones para el formato, el espacio de color y la estereoscopía. Haga clic en "OK". Los parámetros correspondientes al espacio de color y la estereoscopía pueden modificarse posteriormente en la pestaña "Format" de la ventana del proyecto.

Paso 6. Haga clic dos veces sobre el nombre del proyecto en el cuadro de diálogo para seleccionar proyectos. Se abrirá la interfaz del programa junto con la ventana correspondiente al nuevo proyecto. Ya está listo para comenzar a trabajar.

Reproducción

Para comprobar rápidamente que se hayan realizado las conexiones en forma correcta, siga los pasos descritos en la sección "Importing Color Bars and Other Test Patterns" (Importar barras de color y otros patrones de prueba) en la guía de edición de Media Composer. Haga clic dos veces en el archivo importado para reproducirlo. Las imágenes se verán tanto en la pantalla del ordenador como en el monitor conectado a la salida del dispositivo de Blackmagic.

Si no es posible ver el vídeo en el equipo conectado al dispositivo, verifique las conexiones nuevamente y compruebe que las opciones de salida en las preferencias se hayan configurado correctamente. Para ello, haga clic en Herramientas > Configuración de hardware.

Uso de programas desarrollados por terceros

Capture Tool Capture Tool V A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 TC Video: Blackmagic Audio: Blackmagic Capture Name: NTSC Capture Project Cmnt: Bin: NTSC Bin S3D Bin: NTSC Bin Res: 1:1 MXF RAID Disk (20:25:55:00) Delay audio: 0 frames 01:00:01:22 Timecode Source Sony DVW-500 DigitalCut Tape

Paso 2. Configuración de la herramienta de captura para grabar vídeos sin un dispositivo de control.

Captura desde dispositivos no controlables

Muchos equipos de vídeo (inclusive todo tipo de cámaras, grabadores de disco y reproductores de vídeo) no cuentan con un dispositivo de control. Para grabar vídeos mediante dichos equipos:

Paso 1. Haga clic en Tools > Capture para abrir la herramienta de captura.
Paso 2. Haga clic en el botón para alternar fuentes ubicado en la parte superior de la ventana de forma que muestre un círculo rojo similar al símbolo de "prohibido". Esto indica que el control ha sido desactivado.
Paso 3. Seleccione "Blackmagic" en las opciones de entrada de audio y video.
Paso 4. Seleccione las pistas de la fuente de audio (A1, A2, etc.) y vídeo (M) que desea capturar.
Paso 5. Utilice el menú "Bin" para seleccionar una carpeta de destino.
Paso 6. En la opción "Res" (resolución), seleccione el codificador/decodificador que desea utilizar para las secuencias grabadas. Para formatos sin compresión, seleccione "1:1" o "1:1 10b" para 8 o 10 bits respectivamente.
Paso 7. Seleccione la opción de almacenamiento para los archivos grabados. Haga clic en el botón correspondiente al modo de almacenamiento (Single/Dual) para determinar si los archivos se guardarán juntos en una unidad o en unidades separadas. Seleccione las unidades donde se guardarán los archivos grabados.
Paso 8. Haga clic en el botón "Tape Name?" en la parte inferior de la ventana para abrir el cuadro de diálogo que permite seleccionar la cinta. Seleccione la cinta deseada o agregue una nueva y haga clic en "OK".
Paso 9. Compruebe que las fuentes de audio y vídeo estén listas y haga clic en el botón de captura. El botón se encenderá en rojo y se apagará en forma intermitente durante la grabación. Para finalizar, haga clic sobre el mismo botón nuevamente.

Uso de programas desarrollados por terceros

Compruebo los ajustos para el control de dispositivos. Utilice la ventana de control para preparar la cinta y comenzar la reproducción.

Captura desde dispositivos controlables mediante UltraStudio, DeckLink y Teranex

Si cuenta con un dispositivo que se conecta mediante el protocolo RS-422, será necesario configurar las preferencias antes de comenzar la captura.

Paso 1. Desde la ventana del proyecto, seleccione la pestaña de ajustes y luego haga clic dos veces sobre "Deck Configuration".

Paso 2. En el cuadro de diálogo emergente, haga clic en "Add Channel" (agregar canal) y luego seleccione "Direct" en la opción para el tipo de canal y "RS-422 Deck Control" para el puerto. Haga clic en "OK" y en "No" cuando el programa le pregunte si desea configurar el canal en forma automática."

Paso 3. Haga clic en "Add Deck" y a continuación seleccione la marca y el modelo del dispositivo desde los menús desplegables. Asimismo, seleccione el tiempo previo antes del comienzo de la grabación (preroll). Haga clic en "OK" y luego en "Apply".

Paso 4. En la pestaña de configuración (Settings), haga clic dos veces en "Deck Preferences".

Paso 5. Para realizar una edición por ensamblaje, marque la opción "Allow assemble edit & crash record for digital cut". Si esta opción no se encuentra seleccionada, solo será posible llevar a cabo el montaje por inserción.

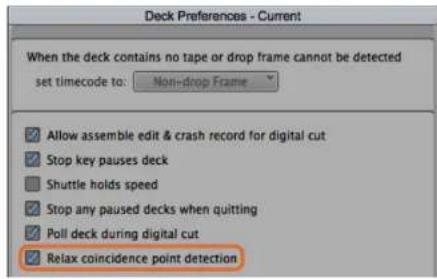

Paso 6. Marque la opción "Relax coincidence point detection" y modifique los restantes parámetros según sea necesario. Haga clic en "OK". La configuración del dispositivo está lista.

Para comprobar si es posible controlar el equipo de vídeo a distancia, conecte el dispositivo de Blackmagic al mismo mediante un cable serial. Seleccione el modo de mando a distancia en el equipo. Abra la herramienta de captura y venifique si es posible controlar el equipo mediante las teclas J, K y L. Si aparece el mensaje "NO DECK" o el nombre del equipo en letra cursiva, haga clic en el menú y seleccione "Check Decks" hasta que el nombre figure en letra normal y se restablezca el control.

Para realizar la grabación sin marcar puntos de entrada y salida:

Paso 1. Haga clic en Tools > Capture para abrir la herramienta de captura.

Paso 2. El botón que permite alternar entre el modo de captura y registro ubicado en la parte superior de la ventana debe indicar "CAP". Haga clic sobre el mismo para cambiarlo si fuera necesario.

Paso 3. El botón siguiente, ubicado a la derecha, debe mostrar un ícono con un dispositivo. Si ve un símbolo de "prohibido", haga clic sobre el mismo para habilitar el control del dispositivo.

Paso 4. Seleccione las entradas y pistas de audio y vídeo, la carpeta para guardar los archivos grabados, la resolución, la unidad de destino y el nombre de la cinta de la forma descrita anteriormente en la sección "Captura desde dispositivos no controlables".

Paso 5. Utilice la ventana de control de dispositivos en la herramienta de captura para preparar la cinta y comenzar la reproducción.

Paso 6. Haga clic en el botón "Capture". El botón se encenderá en rojo y se apagará en forma intermitente durante la grabación. Para finalizar, haga clic sobre el mismo botón nuevamente.

Uso de programas desarrollados por terceros

Capture Tool V A1 A2 A3 A4 A5 A6 A7 A8 A9 410 411 412 413 414 415 416 TC Video: Blackmagic Audio: Blackmagic Mark IN Bin: NTSC Bin S3D Bin: NTSC Bin Res: 1.1 MXF 01:00:00:00 Sony DVW-500 DigitalCut Tape Custom Preview 1 second

Paso 5. Haga clic en el botón "Mark IN/OUT" o utilice las tedas "I" y "O" para marcar puntos de entrada y salida.

La herramienta de edición digital se utiliza para grabar en cintas.

Captura múltiple con UltraStudio y DeckLink

Para realizar una captura de varias secuencias:

Paso 1. Haga clic en Tools > Capture para abrir la herramienta de captura.
Paso 2. Haga clic sobre el botón "Capture/Log" de modo que indique "LOG".
Paso 3. Seleccione las entradas y pistas de audio y vídeo, la carpeta para guardar los archivos grabados, la resolución, la unidad de destino y el nombre de la cinta de la forma descrita anteriormente en la sección "Captura desde dispositivos no controlables".
Paso 4. Utilice la ventana de control del dispositivo o las teclas J, K y L para retroceder, pausar o adelantar la cinta y localizar el video que desea digitalizar.
Paso 5. Haga clic sobre el botón "Mark IN/OUT" situado a la izquierda del botón "Capture/Log". Este botón cambia entre "IN" y "OUT", de modo que solo es necesario hacer clic sobre el mismo una sola vez para marcar todos los puntos de entrada o salida. Esto puede resultar más conveniente que utilizar los botones "Mark IN" y "Mark OUT" individuales en la ventana de control del dispositivo. También es posible marcar puntos de entrada y salida mediante las teclas "I" y "O".
Paso 6. Al finalizar, abra la carpeta de registro y seleccione las secuencias que desea capturar:
Paso 7. Haga clic en Clip > Batch Capture, seleccione las opciones deseadas en el cuadro de diálogo emergente y finalmente haga clic en "OK".

Grabación en cintas con UltraStudio y DeckLink

Luego de capturar la secuencias, arrastrarlas a la línea de tiempo, editarlas y aplicar los efectos, el proyecto finalizado puede grabarse en una cinta.

Paso 1. Haga clic dos veces en una secuencia para abrirla en la ventana de la línea de tiempo.
Paso 2. Haga clic en Output > Digital Cut para abrir la herramienta correspondiente.
Paso 3. En "Output Mode", seleccione la opción "Real-Time". La profundidad de color debe ser de 10 bits. Asimismo, seleccione la opción "Remote" en "Deck Control".
Paso 4. Desde el menú "Edit", seleccione "Insert Edit" o "Assemble Edit" para editar en forma precisa a partir de una cinta con código de tiempo. De manera alternativa, seleccione "Crash Record" para grabar directamente. Si la única opción es "Insert Edit", haga clic en la pestaña de ajustes del proyecto, luego dos veces en "Deck Preferences" y marque la opción "Allow assemble edit & crash record for digital cut".
Paso 5. Si aparece el mensaje "NO DECK" o el nombre del equipo en letra cursiva, haga clic en el menú y seleccione "Check Decks" hasta que el nombre figure en letra normal y se restablezca el control.
Paso 6. Haga clic en el botón con el triángulo rojo para grabar la secuencia en la cinta.

Uso de programas desarrollados por terceros

Autodesk® Smoke® 2013

Autodesk Smoke

Insgrese el nombre del proyecto y seleccione las distintas opciones.

Autodesk Smoke 2013 Extension 1

Autodesk Smoke ofrece la posibilidad de editar imágenes, realizar composiciones y añadir efectos tricimensionales desde una misma área de trabajo. El programa permite grabar y reproducir material audiovisual en definición estándar y alta definición mediante el dispositivo de Blackmagic y es compatible con el protocolo de control RS-422. Compruebe si el dispositivo de video y los controladores de Blackmagic Design se han instalado correctamente antes de proceder a la instalación de Autodesk Smoke.

La herramienta de monitorización de Smoke permite transmitir señales de vídeo a través del dispositivo de Blackmagic.

Instalación

Paso 1. Al ejecutar el programa, se abrirá una ventana para seleccionar el proyecto y el perfil de usuario. Establezca un nuevo proyecto y perfil si no han sido creados anteriormente.
Paso 2. Modifique los distintos parámetros del proyecto de forma que coincidan con el formato de entrega (por ej. 1080 HD). La mayoría de estos ajustes pueden cambiarse posteriormente durante la sesión.
Paso 3. Seleccione el formato intermedio para los contenidos del proyecto (por ej. ProRes o Uncompressed). Recuerde seleccionar un formato compatible con la unidad de almacenamiento.
Paso 4. Haga clic en el botón "Create".

Preparación del dispositivo

Siempre es recomendable seguir los pasos descritos a continuación al prepararse para la grabación.

Paso 1. Conecte las salidas de la videograbadora a las entradas del dispositivo de Blackmagic. Conecte las salidas del dispositivo a las entradas la videograbadora.
Paso 2. Conecte un cable serial (RS-422) desde la videograbadora al puerto del dispositivo.
Paso 3. Seleccione el modo de control remoto en la videograbadora.
Paso 4. Conecte un sincronizador a la entrada correspondiente de la videograbadora para garantizar la precisión de los fotogramas durante la captura. Si se utiliza un dispositivo de audio independiente, también será necesario emplear una señal de sincronización para el mismo.

Uso de programas desarrollados por terceros

Compruebe que en "Video Device" y "Audio Device" se haya seleccionado la opción "BMD".

Active	Protocol	Name	Input Format	Timing
√	sony	HD DS 1080 60i	SERIAL1	1920x1080_60i
√	sony	HD DS 720 59.94p	SERIAL1	1280x720_5994P
√	sony	HD DS 720 60p	SERIAL1	1280x720_60P
√	sony	HD DS 24sf	SERIAL1	1920x1080_245F
√	sony	HD DS 24p	SERIAL1	1920x1080_24P
√	sony	HD DS 2398sf	SERIAL1	1920x1080_2398SF
√	sony	HD DS 2398p	SERIAL1	1920x1080_2398P
□	sony	HD DS 25p	SERIAL1	1920x1080_25P

Seleccione los fternatos en la pestaña "VTR" del programa Smoke Setup.

In Out 1-4 + - + - + - Cue V A1 A2 S -38 -30 -22 -14 -6 -0

Las pistas de audio y video que se indican en rojo están listas para ser capturadas desde la videograbadora.

Configuración de la videograbadora

Antes de ejecutar Autodesk Smoke, deberá valerse de un programa utilitario denominado "Smoke Setup" para seleccionar el modelo de la videograbadora y las diferentes resoluciones que empleará en el proyecto.

Paso 1. Haga clic en Aplicaciones > Autodesk > Smoke > Utilities y ejecute "Smoke Setup".

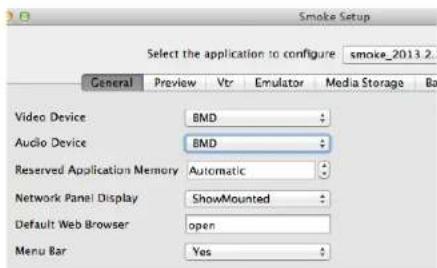

Paso 2. En la pestaña "General", compruebe que en las opciones "Video Device" y "Audio Device" se haya seleccionado "BMD".
Paso 3. En la pestaña "VTR", seleccione el modelo de la videograbadora y las resoluciones que utilizará en Autodesk Smoke. Marque las filas que contengan "live NTSC" o "live PAL" para poder grabar en forma instantánea o transmitir en directo.
Paso 4. Haga clic en "Apply" y cierre el programa.

Captura desde dispositivos controlables mediante UltraStudio y DeckLink

Autodesk Smoke puede configurarse para capturar videos desde videograbadoras controlables mediante el protocolo RS-422.

Paso 1. Seleccione la carpeta donde desea guardar la secuencia capturada.
Paso 2. Haga clic en File > Capture from VTR. A continuación se abrirá el módulo de captura.
Paso 3. Avance la cinta hasta el primer fotograma de la secuencia que desea capturar.
Paso 4. Seleccione los canales de audio y video que desea grabar. Los botones en rojo indican las pistas activas.
Paso 5. Ingrese los puntos de entrada y salida en los campos correspondientes.
Paso 6. Haga clic en "Capture" para comenzar. El campo del código de tiempo se iluminará en verde para indicar que la captura se está llevando a cabo.
Paso 7. Para finalizar, haga clic en cualquier parte de la ventana de vista previa. La secuencia se guardará automáticamente en la ubicación seleccionada con anterioridad.

Uso de programas desarrollados por terceros

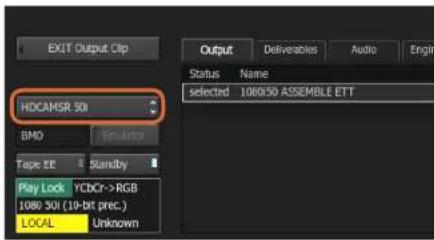

EXIT OUTPUT Clip HDCAMSR 50I BMO Tape EE Standby Play Lock YCbCr->RGB 1080.50I (10-bit prec.) LOCAL Unknown Output Deliverables Audio Engin Status Name selected 106050 ASSEMBLE ETT

Paso 3. Seleccione la videograbadora en la lista desplegable.

Exporting YCbCr->RGB 1080 50i (10-bit prec.) Unknown Status Name output 1080150 ASSEMBLE ETT

Las secuencias seleccionadas para la transferencia aparecon en una lista que indica el estado de las mismas.

Seleccione los puntos de entrada y salida y luego haga clic en "Insert".

Grabación en cintas con UltraStudio y DeckLink

Seleccione una secuencia en el módulo "VTR Output" e indique los puntos de entrada y salida. De ser necesario, también es posible habilitar las opciones para retrasar el primer fotograma o utilizar un formato apaisado.

Paso 1. Haga clic en File > Output to VTR.
Paso 2. Seleccione las secuencias en la biblioteca de medios. También es posible seleccionar una carpeta para trabajar con todos sus contenidos en una sola sesión. A continuación se abrirá el módulo de captura.
Paso 3. Seleccione la videograbadora en el menu correspondiente al nombre del dispositivo. La ventana de vista previa mostrará el vídeo de la cinta en la videograbadora seleccionada.
Paso 4. Compruebe que se hayan activado los botones correspondientes a las pistas de video y canales de audio que se grabarán en la cinta.
Paso 5. Seleccione o desactive la opción "All Audio" en el menú "Clip Output". Cuando esta función se encuentra activada, todos los canales de audio (no solo aquellos habilitados) se convertirán al formato seleccionado para la cinta.
Paso 6. Haga clic en "Preview" para ver la secuencia antes de transferirla.
Paso 7. Para transferir la secuencia a la cinta comenzando desde cualquier otro fotograma que no sea el primero, ingrese el código de tiempo inicial en el campo "Start Offset".
Paso 8. Marque los puntos de entrada y salida para la secuencia.
Paso 9. Para transferir la secuencia a la videograbadora, seleccione "Insert" en el menú desplegable. Las secuencias seleccionadas se grabarán en la cinta. Al transferir las secuencias, el estado de cada una se indica en la ventana (pendiente, exportando o lista).
Paso 10. Avance la cinta hasta el código de tiempo de entrada y luego seleccione "Play" para comprobar que la transferencia se haya realizado correctamente.
Paso 11. Al finalizar, haga clic en "EXIT Output Clip" para cerrar el módulo.

Uso de programas desarrollados por terceros

Select the application to configure _{2013.2.2> General Preview Tools Simulator Media Storage Backhaul Licensing Name Format 名称 Material Format Testing Configur Name: Live MISC HTML HTML VOICE Range New Replace Cancel 13 New:Lac MAL HTML HTML VOICE Range 14 New:HDCAM5B HTML 2026x100_5D VOICE Range 21 New:HDCAM594H HTML 2026x100_5D VOICE Range 22 New:HDCAM5B HTML 2026x100_5D VOICE Range 23 New:HDCAM236M HTML 2026x100_2086P VOICE Range 24 New:HDCAM24F HTML 2026x100_245F VOICE Range 25 New:HDCAM25F HTML 2026x100_5D VOICE Range 26 New:HDCAM5B HTML 2026x100_5D NO CONVERSION New Duplicate Cancel Vit Archive Resource Device: New Manual Start Timescale 01:00:00:00 OK Apply}

Marque las ellas que contengan "live NTSC" o "live PAL" para poder grabar en forma instantárea o transmitir en directo.

Grabación instantánea y salida en directo

Autodesk Smoke permite capturar una señal de vídeo en directo o grabar una secuencia en forma instantánea utilizando un estilete para comenzar y detener el registro o transferencia de la secuencia. Al elegir este modo de captura, Autodesk Smoke comprueba el espacio disponible en la unidad de almacenamiento. La cantidad de espacio puede variar en función del formato intermedio preferido.

Asimismo, cuando utilice un dispositivo no compatible con el protocolo R5-422, seleccione "Live NTSC" o "PAL" al realizar la captura y "Live Video" al transferir secuencias.

Para grabar una señal de vídeo en forma instantánea:

Paso 1. En la biblioteca de medios, elija la carpeta donde se guardará la secuencia.

Paso 2. Haga clic en File > Capture from VTR. A continuación se abrirá el módulo de captura.

Paso 3. En "VTR Device", seleccione "Live NTSC" o "Live PAL". La señal de vídeo entrante aparecerá en la pantalla de vista previa.

Paso 4. Seleccione el modo "Start On Pen". Finalice la captura mediante las opciones "Stop On Pen" o "Stop On Frames". Autodesk Smoke fue diseñado para permitir el uso de estiletes. Por esta razón, se utiliza la terminología "Start On Pen".

Al seleccionar "Stop On Pen" como modo de detener la captura, los campos correspondientes al punto de salida y la duración se actualizarán para indicar la secuencia más larga que puede grabarse en la unidad de almacenamiento. La captura finalizará al hacer clic en cualquier lugar de la pantalla o cuando la unidad de almacenamiento esté llena.

Paso 5. Ingrese el nombre de la secuencia y marque las pistas de vídeo y canales de audio que desea capturar.

Paso 6. Compruebe que la señal de vídeo en directo se esté recibiendo correctamente.

Paso 7. Presione "Play" en el equipo de vídeo.

Paso 8. Haga clic en "Process" para comenzar la digitalización.

Paso 9. Haga clic en cualquier parte de la pantalla para finalizar el proceso en el modo "Stop On Pen".

Uso de programas desarrollados por terceros

EXIT Input Clip Set to 4:3 1.333 Live NTSC 10 Bit Dept Field 1 Eng Emulator

Al transmitir una señal de vídeo en directo, seleccione "Live PAL" o "Live NTSC".

Utilice el modo "Start On Pen" para la transmisión.

Para transmitir una señal de vídeo en directo:

Paso 1. Haga clic en File > Output to VTR.

Paso 2. Seleccione las secuencias en la biblioteca de medios. También es posible seleccionar una carpeta para transmitir todos los contenidos de la misma. A continuación se abrirá el módulo de captura.

Paso 3. En "VTR Device", seleccione "Live NTSC" o "Live PAL".

Las opciones para seleccionar el modo de comienzo no estarán disponibles. Al transmitir una señal de vídeo en directo, es necesario utilizar el modo "Start On Pen". Para finalizar la transmisión, puede utilizar las opciones "Stop On Pen" o "Stop On Frames".

Paso 4. Seleccione las opciones de salida. Por ejemplo, ingrese el nombre de la secuencia y marque las pistas de vídeo y canales de audio que desea capturar.

Paso 5. En el dispositivo que recibe la señal, comience la grabación o lleve a cabo las acciones necesarias para permitir la recepción de la señal transmitida desde Autodesk Smoke.

Paso 6. Haga clic en "Process" para comenzar la transmisión.

Paso 7. Haga clic en cualquier parte de la pantalla para finalizar el proceso en el modo "Stop On Pen".

Uso de programas desarrollados por terceros

Seleccione el formato deseado en el menú "Video capture and playback".

DaVinci Resolve 10 y Live Grading

Desktop Video 10 permite capturar y reproducir contenidos simultáneamente mediante los dispositivos UltraStudio 4K y DeckLink 4K Extreme. Esto es ideal para aquellos usuarios que desean utilizar herramienta de etalonaje en tiempo real ("Live Grading") de DaVinci Resolve 10, ya que de esta forma no es necesario contar con dos dispositivos por separado.

Al utilizar esta herramienta durante el rodaje, simplemente conecte el dispositivo de Blackmagic a la salida de la cámara. Luego conecte un monitor a la salida del dispositivo para poder ver las imágenes y evaluar el color durante el rodaje.

Configuración

Paso 1. Abra Resolve y en el menú "Preferences" haga clic en la pestaña "Video I/O and GPU". Seleccione el dispositivo en la opción "For Resolve Live use". Guarde la configuración y reinicie Resolve para aplicar los cambios.
Paso 2. Comience un proyecto y en la ventana "Project Settings" seleccione la resolución y la frecuencia de imagen para que coincidan con la cámara.
Paso 3. En la pestaña "Deck Capture and Playback", seleccione el formato deseado en el menú "Video capture and playback".
Paso 4. En el módulo de edición, haga clic con el botón derecho en la ventana de la línea de tiempo y seleccione "Create New Timeline".
Paso 5. En el menú "Color", seleccione "Resolve Live On/Off". La imagen en directo aparecerá en el visor y sobre la misma notará un botón rojo brillante ("Resolve Live").

Cómo utilizar Resolve Live

Paso 1. El botón "Freeze" (que tiene el ícono de un copo de nieve) en el modo "Resolve Live" permite congelar la imagen para evitar que el movimiento que ocurre durante el rodaje distraiga al usuario al corregir el color. Luego de llevar a cabo los ajustes necesarios, puede continuar la reproducción para posteriormente capturar la imagen.
Paso 2. Una vez que esté satisfecho con los cambios, haga clic en el botón "Snapshot" (que tiene el ícono de una cámara) para guardar la imagen mostrada en el visor, el código de tiempo de la señal entrante y la gradación en la línea de tiempo. La imagen capturada es simplemente una secuencia de un fotograma.

Para obtener más información sobre Resolve Live, consulte el manual de DaVinci Resolve 10.

Blackmagic Media Express

Utilice la ventana de preferencias para seleccionar el formato del video y los archivos, la ubicación de los mismos y otros parámetros.

¿Qué es Blackmagic Media Express?

El programa Media Express viene incluido en los productos UltraStudio, DeckLink e Intensity, H.264 Pro Recorder, Teranex Processor y Universal Videohub, así como en los distintos modelos de mezcladores ATEM y cámaras de Blackmagic. Es una herramienta ideal para capturar, reproducir y transferir señales de video sin la complejidad de un software de edición no lineal.

Grabación de archivos de audio y vídeo

Configuración del proyecto

Antes de grabar secuencias de vídeo con Media Express, es necesario seleccionar los diferentes parámetros del proyecto.

Paso 1. Haga clic en Media Express > Preferences en Mac OS X, o Edit > Preferences en Windows o Linux. Los formatos disponibles varían en función de la compatibilidad del dispositivo con distintas características (por ejemplo, resolución Ultra HD 4K o vídeo estereoscópico tridimensional).
Paso 2. Seleccione un formato comprimido o sin compresión, o incluso una secuencia DPX a partir del menú desplegable en la opción "Capture File Format". El vídeo se grabará en el formato seleccionado y se guardará en un archivo QuickTime.
Paso 3. Seleccione la ubicación donde se guardarán los archivos grabados.
Paso 4. Seleccione si desea detener la grabación o reproducción si se detectan fotogramas faltantes.

La relación de aspecto de los proyectos en definición estándar es 4:3, a menos que marque la opción "Use Anamorphic SD 16:9".

Por lo general las aplicaciones de vídeo detienen la reproducción al minimizarlas. Para que Media Express continúe la reproducción al abrir otra aplicación, marque la opción "Continue playback when in the background".

Las opciones finales corresponden a videograbadoras compatibles con el protocolo de control RS-422 y permiten agregar fotogramas antes de la grabación o compensar los tiempos.

Blackmagic Media Express

lista de medios códigos de tiempo, imágenes en miniatura y favoritos búsqueola código de tiempo del equipo vista previa del vídeo Media Express 00:00:07:07 1086p 23 Profiles 2d ZOIC 2008 Craftemas ZOIC 2008 Gas Works ZOIC 2008 Sprits 10i ZOIC 2009 TV 1080p ZOIC 2010 1085p 23 Dur: 00:00:00:01 Dur: 00:00:00:01 Dur: 00:00:00:01 Dur: 00:00:00:01 Dur: 00:00:12:14 Todays rashes 12 Clips 20IC 2010 1080p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1186p 23 Profiles 3d ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1186p 23 Profiles 3d ZOIC 2019 2086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1186p 23 Profiles 3d ZOIC 2019 2086p 23 ZOic Dur: 00:00:12:14 Dur: 00:00:15:14 Dur: 00:01:15:14 Dur: 00:02:5E-15 Dur: 00:03:15:14 Dur: 00:04:5E-15 Dur: 00:05:15:14 Dur: 00:06:5E-15 VFX plates 14 Clips ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 1086p 23 ZOIC 2019 Dur: 00:07:15:14 Dur: 00:08:5E-15 Dur: 00:09:15:14 Dur: 00:10:5E-15 Dur: 00:11:15:14 Dur: 00:12:5E-15 ZOIC 2019 Sea Work ZOIC 2039 TV 1686p ZOIC 2039 TV 1686p ZOIC 2039 TV 1686p ZOIC 2039 TV 1686p ZOIC Dur: 00:13:5E-15 Dur: 00:14:5E-15 Dur: 00:15:15:14 Dur: 00:16:5E-15 ZOIC 2039 TV 1686p ZOIC 2039 TV 1686p ZOIC 2039 TV 1686p ZOIC Dur: 00:17:5E-15 Dur: 00:18:5E-15 Dur: 00:19:5E-15 ZOIC 2039 TV 1686p ZOIC 2039 TV 1686p ZOIC Dur: 00:2E-5E-22 Dur: 00:2E-5E-22 ZOIC 2039 TV 1686p ZOIC Dur: 00:2E-5E-22 Zoic Dur: 0E-5E-23 Zoic Dur: E-5E-23 Zoic Dur: E-5E-23 Zoic Dur: E-5E-23 Zoic Dur: E-5E-23 Zoic Dur: E-5E-23 Zoic Dur: E-5E-23 Zoic Dur: E-5E-23 Zoic Dur: E-4E-4E-4E Zoic Dur: E-4E-4E-4E Zoic Dur: E-4E-4E-4E Zoic Dur: E-4E-4E-4E Zoic Dur: E-4E-4E-4E Zoic Dur: E-4E-4E-4E Zoic Dur: E-4E-4E- Zoic Dur: E-4E-4E- Zoic Dur: E-4E-4E- Zoic Dur: E-4E-4E- Zoic Dur: E-4E-4E- Zoic Dur: E-4E-4E- Zoic Dur: E-4E-4E- Zoic Dur: E-4E-4E- Za Cuts Log and Capture Date: Time: Duration: Time: Text: Angle: Capture Clip Balance Log

Blackmagic Media Express

Insgreso la descripción del vídeo.

Seleccione los canales de audio que desea incluir en la grabación.

Haga clic sobre el botón "Capture" para comenzar la digitalización.

Captura

Para grabar secuencias basta con conectar una fuente de vídeo, seleccionar las preferencias y hacer clic en el botón "Capture".

Paso 1. Comience conectando la fuente de video a una de las entradas del dispositivo y compruebe que el tipo de señal seleccionado en las preferencias del sistema sea el mismo (por ej. SDI, HDMI o analógica).
Paso 2. Abra Media Express y modifique las preferencias según el formato que se utilizará para la grabación y el montaje.
Paso 3. Haga clic sobre la pestaña "Log and Capture" e ingrese una descripción en el campo "Description".
Paso 4. Haga clic sobre el botón (+) para usar la misma descripción como nombre de la secuencia en el campo "Name". Haga clic sobre el mismo botón en cualquiera de los demás campos para agregar dicha información al nombre de la secuencia.

• Para incrementar el valor en cada uno de estos campos, haga clic sobre el ícono de la claqueta. También es posible ingresar los datos directamente en cualquiera de los campos.
• El texto que aparece en el campo automático "Name" se aplicará a las secuencias que se graben.
• Para marcar el video como favorito, haga clic sobre la estrella ubicada a la derecha del nombre de la secuencia.
• Para confirmar el nombre de la secuencia antes de cada grabación, haga clic sobre el símbolo de exclamación ubicado a la derecha del nombre de la secuencia.

Paso 5. Seleccione los canales de audio que desea incluir en la grabación.

Paso 6. Para comenzar, haga clic sobre el botón "Capture". Para finalizar la grabación y guardar la secuencia, haga clic sobre el mismo botón nuevamente. También es posible oprimir la teda [Esc], tras lo cual aparecerá un cuadro de diálogo que le permitirá guardar o borrar la secuencia. Las secuencias grabadas se agregan a la lista de medios.

Selección de secuencias antes de la grabación

Conecte un cable serial (RS-422) desde el dispositivo de Blackmagic a la videograbadora. Compruebe que el interruptor "Remote/Local" en el equipo se encuentre en la posición "Remote". Utilice las teclas J, K y L para retroceder, pausar o adelantar la cinta.

Haga clic sobre el botón "Mark In" o utilice la tecla [II] para marcar un punto de entrada.

Haga clic sobre el botón "Mark Out" o utilice la tecla [O] para marcar un punto de salida.

Haga clic sobre el botón "Log clip" o utilice la tecla [P] para registrar la secuencia. El registro aparecerá en la lista de medios con una cruz roja indicando que el medio aún no está disponible.

Blackmagic Media Express

Preferencias para la grabación de archivos en formato DPX

Captura múltiple

El botón "Clip" permite digitalizar la secuencia luego de registrarla.

Para digitalizar varias secuencias, marque distintos puntos de entrada y salida.

Seleccione las secuencias en la lista de medios y a continuación realice una de las siguiente acciones:

• Haga clic sobre el botón "Batch".
• Haga clic con el botón derecho sobre la secuencias y seleccione "Capture".
• En el menú "File", seleccione "Batch Capture".

Media Express digitalizará las secuencias según los puntos de entrada y salida en el código de tiempo.

Grabación de archivos DPX

Para grabar un archivo en formato DPX, abra las preferencias de Media Express y seleccione "DPX 10 Bit RGB" en la opción "Capture File Format".

• Genere un nuevo proyecto seleccionando DPX como formato de digitalización.
  • Realice la captura.

Al finalizar la digitalización aparecerá una imagen en miniatura en la lista de medios que representa la totalidad de la secuencia. El archivo se guardará en su propia carpeta en la unidad de almacenamiento. El audio se grabará en un archivo WAV en la misma carpeta.

Se asume en forma predeterminada que la digitalización se realiza a partir de un modelo YUV. Para capturar contenidos desde una señal RGB, compruebe que la opción "Capture to DPX from a YUV source" no esté marcada.

Para que los números de fotogramas en el archivo DPX se basen en el código de tiempo de la fuente original en lugar de comenzar desde cero, marque la opción "Use absolute frame numbering when capturing DPX".

Si las secuencias digitalizadas no son demasiado extensas, es posible reducir la cantidad de ceros en los números modificando la cantidad de dígitos en la opción "When capturing DPX files, use (2-8) digit numbers in the frame count".

Blackmagic Media Express

Preferences Project Video Format: HD 104p 10.01 Capture File Format: QuickTime Uncompressed 30-bit YUV Use dropped frame timecode Capture to DPK from a yUV source Use absolute frame numbering when capturing DPK When capturing DPK files, use 5 - digit numbers in the frame count

Seleccione un formato en 3D para capturar secuencias estereoscópicas tridimensionales.

*Scratch* 3D L▶◀R 3D Clip 1 Dur: 00:03:20:15 Clip 1_right Dur: 00:03:20:15

Cuando se muestran las imágenes en miniatura, las sociencias correspondientes a cada ojo aparecen unidas mediante un icono ubicado entre ambas.

Cuando se muestra la lista de códigos de tiempo, las secuencias correspondientes a cada ojo aparecen en dos líneas unidas mediante el indicador "3D".

Digitalización en 3D

Al utilizar Media Express con un dispositivo de Blackmagic compatible con formatos tridimensionales, es posible crear secuencias de vídeo en 3D grabando dos señales simultáneas en HD-SDI.

• Comience un nuevo proyecto en 3D y compruebe que el formato coincida con la frecuencia de imagen de la fuente tridimensional.
• Verifique que el dispositivo cuente con dos entradas separadas para señales en HD-SDI.
  • Realice la captura.

Al capturar las dos señales de video simultáneas en formatos tridimensionales con Media Express, el nombre de la secuencia se aplicará al archivo correspondiente al ojo izquierdo. El archivo correspondiente al ojo derecho se denominará de la misma forma, pero además se le agrega el texto “_right” al final del nombre. Por ejemplo, si el nombre de la secuencia tridimensional es “Clip 1”, el archivo “Clip 1.mov” corresponde al ojo izquierdo, mientras que el archivo “Clip 1_right.mov” corresponde al ojo derecho.

La secuencia tridimensional aparece con un indicador azul en la lista de medios:

• Cuando se muestran las imágenes en miniatura, las secuencias correspondientes a cada ojo aparecen unidas mediante un ícono ubicado entre ambas.
• Cuando se muestra la lista de códigos de tiempo, las secuencias correspondientes a cada ojo aparecen en dos líneas unidas mediante el indicador "3D".

Blackmagic Media Express

lista de medios códigos de tiempo, imagenes en miniatura y favoritos busqueda código de tiempo del equipo vista preva del vídeo Media Express 00:00:07:07 ZOIC 00:00:07 100p 23 Profles 2d ZOIC 2009 Craftemas ZOIC 2008 Gas Works ZOIC 2008 Sprita 101 ZOIC 2009 TV 100p ZOIC 2010 198p 23 Todays rashes 12 Clips 201C 2010 198p 23 ZOIC 2019 198p 23 ZOIC 2018 198p 23 ZOIC 2019 198p 23 ZOIC 2018 198p 23 ZOIC 2019 198p 23 ZOIC 2018 198p 23 ZOIC 2019 198p 23 VFX plates 14 Clips 201C 2010 198p 23 ZOIC 2019 198p 23 ZOIC 2018 198p 23 ZOIC 2019 198p 23 ZOIC 2018 198p 23 ZOIC 2019 196p 23 ZOIC 2018 196p 23 ZOIC 2019 196p 23 ZOIC 2018 196p 23 ZOIC 2019 196p 23 New shots from location 2 Playback Duration: 00:00:00:00 Name: Description: Read: Serial: Take: Angle: carpetas nombre del proyecto, formato y fredue poruntos de captura de del video selectión de favoritos activar/desactivar niveles de audio canal de audio indicator de mando a distancia

Blackmagic Media Express

Los medios se pueden importar directamente o mediante archivos en formato XML o EDL.

Los controles permiten reproducir la secuencia, detenerla, pasar a la siguiente o la anterior y reproducir las imágenes en forma continua.

Reproducción de archivos de audio y vídeo

Cómo importar secuencias

Los archivos de audio y vídeo se pueden reproducir luego de importar los medios desde Media Express de las siguientes maneras:

• Haga clic dos veces sobre cualquier parte vacía de la lista de medios.
• Haga clic con el botón derecho sobre cualquier parte vacía de la lista de medios y seleccione "Import Clip" en el menú desplegable.
• Haga clic en el menú "File", seleccione "Import" y luego "Media Files".

A continuación seleccione las secuencias que desea importar en el cuadro de diálogo "Open Video Clip". Las secuencias se transferirán a la carpeta "Scratch" en la lista de medios. Si ha creado sus propias carpetas, también es posible arrastrar las secuencias a cualquiera de ellas.

Para transferir medios directamente a una carpeta, haga clic con el botón derecho sobre la misma y seleccione "Import Clip" en el menú desplegable.

Si el tamaño y la frecuencia de imagen de los archivos importados no coincide con el de las secuencias existentes en la lista de medios, deberá guardar el proyecto y crear uno nuevo.

Media Express también permite importar archivos de audio con múltiples canales grabados a 48 kHz en formato WAVE o AIFF sin compresión.

Otra forma de importar medios es utilizar un archivo XML creado en Final Cut Pro. Haga clic en el menú "File", seleccione "Import" y luego "Final Cut Pro XML". Al abrir el archivo XML seleccionado, las carpetas y medios del proyecto creado en Final Cut Pro aparecerán en la lista de medios.

Media Express también permite importar archivos CMX EDL desde otros programas de vídeo para digitalizar múltiples secuencias. Haga clic en el menú "File", seleccione "Import" y luego "CMX EDL". Seleccione y abra el archivo EDL. La información de la secuencia aparecerá en la lista de medios. Seleccione las secuencias registradas y a continuación realice la captura de las mismas.

Reproducción de secuencias

Para reproducir una sola secuencia, haga clic dos veces sobre la misma en la lista de medios. De manera alternativa, seleccione la secuencia y presione la barra espaciadora en el teclado o haga clic sobre el botón de reproducción.

Para reproducir varias secuencias, selecciónelas en la lista de medios y presione la barra espaciadora en el teclado o haga clic sobre el botón de reproducción.

Las imágenes se verán en el panel de vista previa de Media Express y en cualquier equipo conectado a las salidas de vídeo del dispositivo de Blackmagic. Durante la reproducción, los canales de audio monitorizados se pueden habilitar o deshabilitar mediante los botones "track enable/disable".

Blackmagic Media Express

Seleccione el modo de visualización preferido en la lista de medios. Haga clic sobre el botón "favorites" para que se muestran solo las secuencias favoritas. Utilice el campo "Search" para buscar secuencias por su nombre.

"Scratch" horse: 2012-04-24 1723_C0000 In: 17:23:59:00 Out: 17:36:40:00 Dur: 00:12:41:01 Info: 1080p 24, ProRes 422 HQ, 1920x1080 Desc: None Take: Angle:

Haga clic en el icono que aparece sobre la imagen en miniatura para ver la información de la secuencia.

Log and Capture Name: Quick capture 1,001,clockbreak 01.01 Description: Quick capture 1 Peaks: 001 Stream: Keyboard 01 Tube: 01 Angle: 01 Cut Clip Batch Log

En la postaña "Log and Capture", haga clic sobre la estrella para marcar la secuencia como favorita.

Exploración de medios

Este modo de visualización constituye la forma más intuitiva de mostrar las secuencias. Mueva el puntero del ratón hasta la imagen en miniatura y haga clic en el icono que aparece sobre la parte inferior derecha de la misma. Para ocultar la información, haga clic sobre el texto.

Lista

Las secuencias también pueden mostrarse en una lista de códigos de tiempo haciendo clic sobre el botón correspondiente en la parte superior derecha de la lista de medios. Utilice la barra de desplazamiento horizontal para ver todas las columnas que contienen información sobre las secuencias.

Cómo crear y utilizar carpetas

Para crear una carpeta o "bin", haga clic con el botón derecho del ratón en cualquier lugar vacío de la lista de medios y seleccione "Create Bin". Ingrese un nombre para la nueva carpeta.

Es posible mover las secuencias a una carpeta determinada simplemente arrastrándolas hacia la misma. Para guardar la misma secuencia en varias carpetas, es necesario importarla nuevamente haciendo clic con el botón derecho sobre la carpeta deseada. A continuación, seleccione "Import Clip".

Las secuencias registradas se almacenan en forma predeterminada en la carpeta "Scratch". Para cambiar la ubicación donde se guardan las secuencias, haga clic con el botón derecho sobre la carpeta deseada y a continuación seleccione "Select As Log Bin".

Marcar secuencias como favoritas

En la pestaña "Log and Capture", haga clic sobre el ícono de la estrella para marcar la secuencia como favorita. En la pestaña "Playback", seleccione la secuencia en la lista de medios y haga clic sobre el ícono de la estrella. Para cancelar, haga clic nuevamente sobre este.

Las secuencias marcadas como favoritas se indican con una estrella amarilla en ambos modos de visualización.

Para ver solo las secuencias favoritas, haga clic en el botón "Show only favorites" en la parte superior de la lista de medios. El icono de la estrella se encenderá para indicar que se muestran las secuencias marcadas como favoritas. Las demás secuencias permanecerán ocultas.

Vincular archivos de audio y vídeo

Para vincular archivos de audio y video en la lista de medios:

- Seleccione una secuencia sin canales de audio.

- Haga clic sobre la misma con el botón derecho y seleccione "Link Audio File" en el menú que aparece.

De este modo podrá reproducir las imágenes con el audio o masterizar la secuencia combinada.

Blackmagic Media Express

Seleccione un formato para el proyecto en 3D.

*Scratch* 3D L••R 3D Clip 1 Dur: 00:03:20:15 Clip 1_right Dur: 00:03:20:15

La secuencia tridimensional se indica claramente en la lista de medios.

V Bandito 422 ME test Bandito 422 ME test Dur: 00:00:46:22 Dur: 00:00:46:22

Los archivos de audio y video vinculados se indican claramente en la lista de medios.

Utilice el campo "Search" para buscar vídeos por su nombre.

Borrar secuencias y carpetas

Para borrar una secuencia, selecciónela y presione la tecla "Av Supr". Este procedimiento solo borrará las secuencias de la lista de medios sin afectar los archivos en el dispositivo de almacenamiento.

Para borrar una carpeta, haga clic con el botón derecho sobre la misma y luego seleccione "Delete Bin". Esta opción permite borrar la carpeta y todos sus contenidos. Este procedimiento solo borrará las secuencias de la lista de medios sin afectar los archivos en el dispositivo de almacenamiento.

Creación de secuencias tridimensionales

Para agregar una secuencia estereoscópica tridimensional a la lista de medios:

• Seleccione un formato para el proyecto que coincida con la frecuencia de imagen de la secuencia en 3D.
• Importe el archivo correspondiente al ojo izquierdo desde la lista de medios.
• Haga clic con el botón derecho sobre dicho archivo y seleccione "Set Right Eye Clip" en el menú que aparece. El nombre del archivo correspondiente al ojo derecho finalizará en "_right" si fue grabado utilizando Media Express.

La secuencia tridimensional se indica claramente en la lista de medios. En la ventana de vista previa, ambos archivos se muestran juntos para indicar que la secuencia es tridimensional.

Si los archivos de la secuencia tridimensional no se han importado correctamente:

• Haga clic sobre la secuencia en la lista de medios.
• Seleccione "Swap Eyes" en el menú contextual.

Búsqueda en la lista de medios

Para buscar secuencias de vídeo en un proyecto, basta con ingresar el nombre en el campo "Search" situado en la parte superior de la ventana. Si el ícono de favoritos está activado, la búsqueda incluirá solo los vídeos favoritos y la lista de resultados será menor.

Blackmagic Media Express

Media Express 00:00:07:07 00:00:07:07 100bp 23 Profiles Zel Dut: 00:00:30:01 ZOIC 2008 Craftman Dut: 00:00:30:01 ZOIC 2008 Gas Work Dut: 00:00:30:01 ZOIC 2008 Sprite 101 Dut: 00:00:30:01 ZOIC 2008 TV 198bp Dut: 00:01:33:22 ZOIC 2010 198bp 23 Dut: 00:05 12:14 Todiga rashes 12 CIPs ZOIC 2010 198bp 23 Dut: 00:03 12:19 ZOIC 2019 198bp 23 Dut: 00:03-46:54 ZOIC 2019 198bp 23 Dut: 00:03-46:54 ZOIC 2019 198bp 23 Dut: 00:03-46:54 ZOIC 2019 198bp 23 Dut: 00:03-46:54 ZOIC Spitta 161 Dut: 00:03-46:54 Dut: 00:03-46:54 VPX plates 14 CIPs ZOIC 2019 198bp 23 Dut: 00:03-46:54 ZOIC 2019 198bp 23 Dut: 00:03-46:54 ZOIC 2019 198bp 23 Dut: 00:03-46:54 ZOIC 2G Scol Work Dut: 00:03-46:54 ZOIC 2G Scol Work Dut: 00:03-46:54 ZOIC 2G Scol Work Dut: 00:03-46:54 ZOIC 2G Scol Work Dut: 00:03-46:54 ZOIC 2G Scol Work Dut: 00:03-46:54 ZOIC 2G Scol Work Dut: 00:03-46:54 ZOIC 2G Scol Work Dut: 00:03-46:54 ZOIC 2G Scol Work Dut: 00:03-46:23 New shots from location 2 Project Limited HD TACATI/8XID 23.9898 Puntos do entrada y salida mosos de grabación activar/desactivatorización en cintas canal de audio

Blackmagic Media Express

Para mostrar la secuencias favoritas solamente, haga clic sobre la estrella en la parte superior de la lista de medios.

Se han seleccionado dos secuencias para la masterización.

Seleccione los canales de audio que desea incluir en la grabación.

Masterización

Vale aclarar que el término "masterización" se emplea en forma general, independientemente de si la copia se realiza en una cinta o un disco. Para masterizar una secuencia:

• Seleccione las secuencias que desea masterizar.
• Haga clic sobre la pestaña "Edit to Tape".
• Marque el punto de entrada y seleccione el tipo de montaje.
  • Realice la masterización.

Selección de secuencias

Seleccione las secuencias que desea masterizar en la lista de medios. Incluso es posible insertar secuencias de audio con varios canales para remplazar la pista principal en la cinta maestra. Para seleccionar solo secuencias favoritas, haga clic sobre la estrella en la parte superior de la lista de medios. A continuación seleccione las secuencias que desea masterizar.

Montaje por inserción y ensamblaje

Haga clic sobre la pestaña "Edit to Tape". Para definir el punto de entrada en la cinta, ingrese el código de tiempo en el campo correspondiente o avance la cinta hasta al punto deseado mediante los controles de reproducción y luego haga clic sobre el botón "Mark In".

Si no se ingresa un punto de salida, Media Express determinará la duración según la longitud de las secuencias en la lista de medios. Si se ha definido un punto de salida, Media Express detendrá la grabación al alcanzar dicho punto aunque todavía queden secuencias por transferir.

Seleccione el modo de masterización. A continuación, haga clic sobre el botón "Master".

El modo de previsualización simula el proceso de transferencia pero no realiza la grabación. Este modo permite verificar los puntos del montaje. Es recomendable llevar a cabo la previsualización en monitores conectados directamente al dispositivo. De esta forma podrá ver tanto la nueva secuencia como aquellas grabadas con anterioridad.

Media Express mostrará una notificación si la opción "Record Inhibit" está activada al hacer clic sobre el botón "Master". Desactive dicha opción antes de intentar nuevamente.

Seleccione los canales de audio y vídeo que desea grabar utilizando los botones correspondientes. Desactive el canal de vídeo si solo desea transferir el audio.

Blackmagic Disk Speed Test

Abra el menú de opciones haciendo die sobre el ícono del engranaje.

¿Qué es Blackmagic Disk Speed Test?

Blackmagic Disk Speed Test mide la velocidad de lectura y escritura del dispositivo de almacenamiento. Se incluye en forma gratuita al instalar cualquier producto de Blackmagic Design, o de manera alternativa puede descargarse desde el sitio web de la empresa. Para acceder a las distintas opciones del programa, haga clic sobre el ícono del engranaje situado encirna del botón "Start".

Selección de la unidad

Haga clic en "Select Target Drive" y compruebe si cuenta con los permisos correspondientes.

Captura de pantalla

Haga clic en "Save Screenshot" para realizar una captura de pantalla con los resultados.

Stress

Esta opción permite seleccionar el nivel entre 1 y 5 GB. El valor predeterminado es 5 GB, ya que proporciona resultados más precisos.

Ayuda

Haga clic sobre "Disk Speed Test Help" para abrir el archivo PDF que contiene el manual del programa.

Acerca de Disk Speed Test

Haga clic sobre "About Disk Speed Test" para comprobar la versión del programa.

Comienzo

Haga clic sobre el botón "Start" para comenzar la prueba en la unidad seleccionada. Disk Speed Test continuará analizando la velocidad de lectura y escritura hasta que se detenga la ejecución del programa haciendo clic en el botón "Start" nuevamente.

Compatibilidad

El panel "Will it Work?" muestra los formatos de vídeo más comunes indicando si pueden ser utilizados con un visto o una cruz según el rendimiento de la unidad. Realice varias pruebas para asegurarse de que los formatos son totalmente compatibles. Si el mismo formato alterna entre un visto y una cruz al realizar varias pruebas, significa que la unidad no es completamente compatible con el mismo.

Velocidad

El panel "How Fast?" indica la velocidad que puede alcanzar la unidad y sus resultados deben interpretarse conjuntamente con los del panel "Will it Work?". Si el primero muestra un visto verde para el formato 2K 1556@25fps en YUV 4:2:2 a 10 bits pero el segundo indica que la velocidad máxima es de 25 f/s, probablemente el rendimiento de la unidad no sea del todo confiable.

Blackmagic Disk Speed Test

Disk Speed Test Blackmagicdesign WRITE 515.4 MB/s READ 446.0 MB/s SPEED TEST START Haga clic sobre este botón una vez para comenzar la prueba. Haga clic sobre el mismo nuevamente para finalizar. Start Will it Work? How Fast? Format 10 Bit YUV 4:2:2 Write Read 10 Bit RGB 4:4:4 Write Read 12 Bit RGB 4:4:4 Write Read 10 Bit YUV 4:2:2 PAL 482 459 NTSC 571 544 HD 720 217 206 HD 1080 96 91 2K 62 59 720p50 720p59.94 1080p23.98 1080p24 1080p29.97 1080p30 1080i50 1080i59.94 1080p50 1080p59.94 2K 1556@23.98 2K 1556@24 2K 1556@25 10 Bit RGB 4:4:4 Write Read PAL 321 306 NTSC 381 362 HD 720 144 137 HD 1080 64 61 2K 41 39 12 Bit RGB 4:4:4 Write Read PAL 214 204 NTSC 254 241 HD 720 96 91 HD 1080 42 40 2K 27 26 Velocidad Este panel muestra los resultados en fotogramas por segundo (f/s).

Cómo obtener ayuda

La forma más rápida de obtener ayuda es visitando las páginas de soporte técnico en el sitio web de Blackmagic Design, donde podrá acceder al material de apoyo más reciente disponible para los dispositivos.

Páginas de soporte técnico de Blackmagic Design

En www.blackmagicdesign.com/support podrá encontrar las versiones más recientes del software, el manual y el material de apoyo.

Cómo ponerse en contacto con Blackmagic Design para obtener ayuda

Si no es posible encontrar la ayuda que necesita, envienos un correo electrónico mediante el botón "Enviar solicitud" ubicado en la página de soporte correspondiente al dispositivo. De manera alternativa, puede comunicarse con la oficina de asistencia técnica más cercana (ver www.blackmagicdesign.com/company).

Cómo comprobar la versión del software instalada

Para comprobar la versión de Desktop Video instalada en el ordenador, abra las preferencias del sistema. El número de versión aparecerá en la barra del título.

• En Mac OS X, haga clic en "Preferencias del Sistema", donde encontrará el icono de Blackmagic Design. Haga clic sobre el mismo para ver el número de versión.
• En Windows 7 y 8, abra el Panel de Control y haga clic en la categoría "Hardware y sonido". A continuación, haga clic sobre el icono de Blackmagic Design para ver el número de versión.
• En Linux, haga clic en "Aplicaciones" y luego en "Sonido y Video". A continuación, abra el panel de control de Blackmagic Design para ver el número de versión.

Cómo obtener las últimas actualizaciones

Luego de verificar la versión del programa instalada en el ordenador, visite el Centro de Soporte Técnico en www.blackmagicdesign.com/support para comprobar si hay actualizaciones disponibles. Aunque siempre es recomendable instalar las versiones más recientes del software, evite realizar actualizaciones durante proyectos importantes.

Información para desarrolladores

Desarrollo de aplicaciones personalizadas

Las herramientas de desarrollo de DeckLink permiten controlar los dispositivos de vídeo de Blackmagic mediante programas personalizados. Dichas herramientas son compatibles con los productos UltraStudio, DeckLink, Multibridge e Intensity.

Este conjunto de herramientas brinda la posibilidad de realizar modificaciones tanto a nivel del código como la interfaz, permitiendo a los desarrolladores realizar tareas comunes con gran facilidad. Las herramientas son compatibles con las siguientes tecnologías:

• QuickTime (Apple)
• DirectShow (Microsoft)
• Core Media (Apple)
• DeckLink API

Cómo descargar las herramientas de desarrollo

Las herramientas están disponibles en www.blackmagicdesign.com/support/sdks.

Cómo suscribirse a la lista de desarrolladores de Blackmagic Design

Esta lista de distribución ha sido creada para resolver dudas técnicas relacionadas con las herramientas de desarrollo, codificadores/decodificadores, APIs y tecnologías utilizadas por Blackmagic Design, tales como QuickTime, Core Media, DirectShow. Constituye un foro donde los desarrolladores pueden discutir diferentes ideas con otros colegas y resolver problemas. Cualquier persona suscrita puede intervenir en las distintas discusiones, y los ingenieros de Blackmagic Design responderán cuando resulte apropiado. Para suscribirse, visite la página http://lists.blackmagicdesign.com/mailman/listinfo/bmd-developer.

En ocasiones es necesario proporcionar una breve descripción del software utilizado por el desarrollador, si no resulta evidente a partir del nombre de dominio. La lista ha sido creada específicamente para desarrolladores y tratamos de evitar todo tipo de correos que no sean relevantes, así como el uso de la misma por parte de agencias de empleo y vencedores para promocionar productos..

Cómo obtener asistencia

Si desea realizar preguntas sin intervenir en la lista de distribución, póngase en contacto con nosotros a través de [e-mail].

Advertencias

CAUTION! RISK OF ELECTRIC SHOCK-DO NOT OPEN! 100-240V 1.7A 50-60Hz Fuse T5AL

Caution label

Advertencia

Advertencia: Riesgo de descarga eléctrica

Dentro del UltraStudio 4K encontrará una etiqueta de advertencia amarilla que dice: "Advertencia: Riesgo de descarga eléctrica". Esto significa que en el interior del dispositivo podría producirse un voltaje no aislado de una magnitud suficiente como para generar una descarga eléctrica en el usuario. Blackmagic Design recomienda no abrir el dispositivo y ponerse en contacto con el Centro de Servicio Técnico más cercano si necesita asistencia

Garantía limitada

Blackmagic Design garantiza que los productos UltraStudio, DeckLink y Multibridge no presentarán defectos en los materiales o en su fabricación por un período de 36 meses a partir de la fecha de compra del mismo (a excepción de conectores, cables, ventiladores, módulos de fibra óptica, fusibles, teclados y baterias, cuya garantía por defectos materiales o de fabricación es de 12 meses a partir de la fecha de la compra). Blackmagic Design garantiza que los productos Intensity adquiridos no presentarán defectos en los materiales o en su fabricación por un período de 12 meses a partir de la fecha de compra de los mismos. Si un producto resulta defectuoso durante el período de validez de la garantía, Blackmagic Design podrá optar por reemplazarlo o repararlo sin costo alguno por concepto de piezas y/o mano de obra.

Para acceder al servicio proporcionado bajo los términos de esta garantía, el Cliente deberá dar aviso del defecto a Blackmagic Design antes del vencimiento del período de garantía y encargarse de los arreglos necesarios para la prestación del mismo. El Cliente será responsable por el empaque y el envío del producto defectuoso al centro de servicio técnico designado por Blackmagic Design y deberá abonar las tarifas postales por adelantado. El cliente será responsable de todos los gastos de envío, seguros, aranceles, impuestos y cualquier otro importe que surja con relación a la devolución de productos por cualquier motivo.

Esta garantía carecerá de validez ante defectos o daños causados por un uso indebido o por falta de cuidado y mantenimiento. Blackmagic Design no tendrá obligación de prestar el servicio estipulado en esta garantía para (a) reparar daños provocados por intentos de personal ajeno a Blackmagic Design de instalar, reparar o realizar un mantenimiento del producto; (b) reparar daños resultantes del uso de equipos incompatibles o conexiones a los mismos; (c) reparar cualquier daño o mal funcionamiento provocado por el uso de piezas o repuestos no suministrados por Blackmagic Design; o (d) brindar servicio técnico a un producto que haya sido modificado o integrado con otros productos, cuando dicha modificación o integración tenga como resultado un aumento de la dificultad o el tiempo necesario para reparar el producto. ESTA GARANTÍA OFRECIDA POR BLACKMAGIC DESIGN REEMPLAZA CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA. POR MEDIO DE LA PRESENTE, BLACKMAGIC DESIGN Y SUS DISTRIBUIDORES RECHAZAN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN O IDONEIDAD PARA UN PROPÓSITO PARTICULAR. LA RESPONSABILIDAD DE BLACKMAGIC DESIGN EN CUANTO A LA REPARACIÓN O SUSTITUCIÓN DE PRODUCTOS DEFECTUOSOS CONSTITUYE UNA COMPENSACIÓN COMPLETA Y EXCLUSIVA PROPORCIONADA AL CLIENTE POR CUALQUIER DAÑO INDIRECTO, ESPECIAL, FORTUITO O EMERGENTE, AL MARGEN DE QUE BLACKMAGIC DESIGN O SUS DISTRIBUIDORES HAYAN SIDO ADVERTIDOS CON ANTERIORIDAD SOBRE LA POSIBILIDAD DE TALES DAÑOS. BLACKMAGIC DESIGN NO SE HACE RESPONSABLE POR EL USO ILEGAL DE EQUIPOS POR PARTE DEL CLIENTE. BLACKMAGIC DESIGN NO SE HACE RESPONSABLE POR DAÑOS CAUSADOS POR EL USO DE ESTE PRODUCTO. EL USUARIO UTILIZA EL PRODUCTO BAJO SU PROPIA RESPONSABILIDAD.

© Copyright 2014 Blackmagic Design. Todos los derechos reservados. "Blackmagic Design", "DeckLink", "HDLink", "Videchub Workgroup", "Videchub", "DeckLink", "Intensity" y "Leading the creative video revolution" son marcas registradas en los FE.UU. y en otros países. Todas las demás marcas comerciales y nombres de productos pertenecen a sus respectivas compañías.

El nombre Thunderbolt y el logotipo respectivo son marcas comerciales de Intel Corporation en los Estados Unidos y otros países.

操作手册

Desktop Video

Blackmagicdesign
