MANUAL DE USUARIO THP2400A1050 HONEYWELL

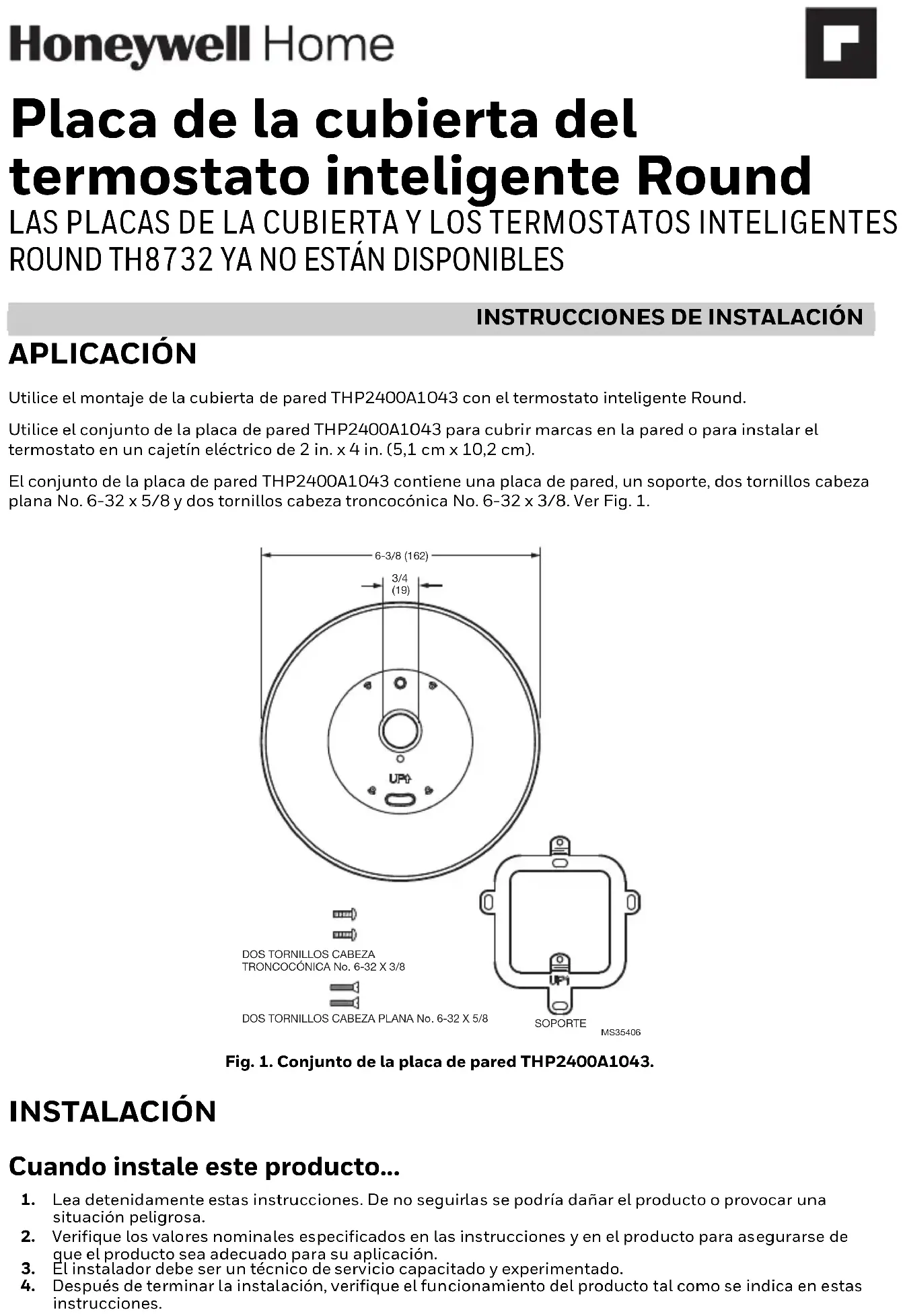

COUVERCLE MURALINSTRUCCIONES DE INSTALACIÓN
Placa de la cubierta del termostato inteligente Round LAS PLACAS DE LA CUBIERTA Y LOS TERMOSTATOS INTELIGENTES ROUND TH8732 YA NO ESTÁN DISPONIBLES APLICACIÓN Utilice el montaje de la cubierta de pared THP2400A1043 con el termostato inteligente Round. Utilice el conjunto de la placa de pared THP2400A1043 para cubrir marcas en la pared o para instalar el termostato en un cajetín eléctrico de 2 in. x 4 in. (5,1 cm x 10,2 cm). El conjunto de la placa de pared THP2400A1043 contiene una placa de pared, un soporte, dos tornillos cabeza plana No. 6-32 x 5/8 y dos tornillos cabeza troncocónica No. 6-32 x 3/8. Ver Fig. 1. Fig. 1. Conjunto de la placa de pared THP2400A1043. INSTALACIÓN Cuando instale este producto...
1. Lea detenidamente estas instrucciones. De no seguirlas se podría dañar el producto o provocar una
situación peligrosa.
2. Verifique los valores nominales especificados en las instrucciones y en el producto para asegurarse de
que el producto sea adecuado para su aplicación.
3. El instalador debe ser un técnico de servicio capacitado y experimentado.
4. Después de terminar la instalación, verifique el funcionamiento del producto tal como se indica en estas
instrucciones. DOS TORNILLOS CABEZA PLANA No. 6-32 X 5/8DOS TORNILLOS CABEZATRONCOCÓNICA No. 6-32 X 3/8SOPORTE6-3/8 (162) 3/4 (19) MS35406PLACA DE LA CUBIERTA DEL TERMOSTATO INTELIGENTE ROUND 33-00069EFS—04 10 PRECAUCIÓN Peligro eléctrico. Puede causar una descarga eléctrica o daños al equipo. Desconecte la energía antes de comenzar la instalación. Monte la placa de pared Monte la placa de pared directamente en la pared (Ver Fig. 2)
1. Hale los cables a través del agujero para el cableado en la placa de pared.
2. Coloque la placa de pared en la pared, con las flechas hacia arriba. Nivele la placa de pared para fines
estéticos únicamente.
3. Utilice un lápiz para marcar los agujeros de montaje.
4. Retire la placa de cobertura de pared de la pared y proceda como sigue:
- Para paneles de yeso: Perfore dos agujeros de montaje de 3/16 in (4.8 mm) en la pared donde los haya marcado. Golpee ligeramente los tarugos (que se proporcionan con el termostato) en los agujeros hasta que los tarugos queden a ras con la pared.
- Para superficies más duras, tales como el yeso: Perfore dos agujeros de montaje de 7/32 in (5.6 mm) en la pared donde los haya marcado. Golpee ligeramente los tarugos (que se proporcionan con el termostato) en los agujeros hasta que los tarugos queden a ras con la pared.
5. Coloque la placa de pared en la placa de cobertura utilizando los 4 puntos de montaje y fíjela a presión.
6. Hale los cables a través del agujero para el cableado en el ensamble de la placa de pared/placa de
cobertura. Coloque el ensamble en los anclajes.
7. Inserte los tornillos de montaje (que se suministran con el termostato) en los tarugos de pared. Verifique
la nivelación, si lo desea, y apriete los tornillos de montaje. Fig. 2. Coloque la placa de cobertura, la placa de pared y el termostato directamente en la pared. MS35407
1. Coloque el soporte en el cajetín de electricidad con la flecha hacia arriba. Inserte dos tornillos de cabeza
plana n.° 6-32 X 5/8". Nivele el soporte y apriete los tornillos de cabeza plana.
2. Coloque la placa de pared en la placa de cobertura utilizando los 4 puntos de montaje y fíjelas entre ellas
3. Hale los cables a través del agujero para el cableado en el ensamble de la placa de cobertura / placa de
pared. Coloque el conjunto en el soporte.
4. Inserte dos tornillos de cabeza troncocónica n.° 6-32 X 3/8". Verifique la nivelación, si lo desea, y apriete
los tornillos de cabeza troncocónica. Fig. 3. Monte el soporte, la placa de cobertura, la placa de pared y el termostato en un cajetín eléctrico vertical de 2 in x 4 in (5.1 cm x 10.2 cm). BRACKET
1. Coloque el soporte en el cajetín de electricidad con la flecha hacia arriba. Inserte dos tornillos de cabeza
plana n.° 6-32 X 5/8". Nivele el soporte y apriete los tornillos de cabeza plana.
2. Coloque la placa de pared en la placa de cobertura utilizando los 4 puntos de montaje y fíjelas entre ellas
3. Hale los cables a través del agujero para el cableado en el ensamble de la placa de cobertura / placa de
pared. Coloque el conjunto en el soporte.
4. Inserte dos tornillos de cabeza troncocónica n.° 6-32 X 3/8". Verifique la nivelación, si lo desea, y apriete
los tornillos de cabeza troncocónica. Fig. 4. Monte el soporte, la placa de cobertura, la placa de pared y el termostato en un cajetín eléctrico horizontal de 2 in x 4 in (5.1 cm x 10.2 cm).
