MANUAL DE USUARIO THP2400A1027W HONEYWELL

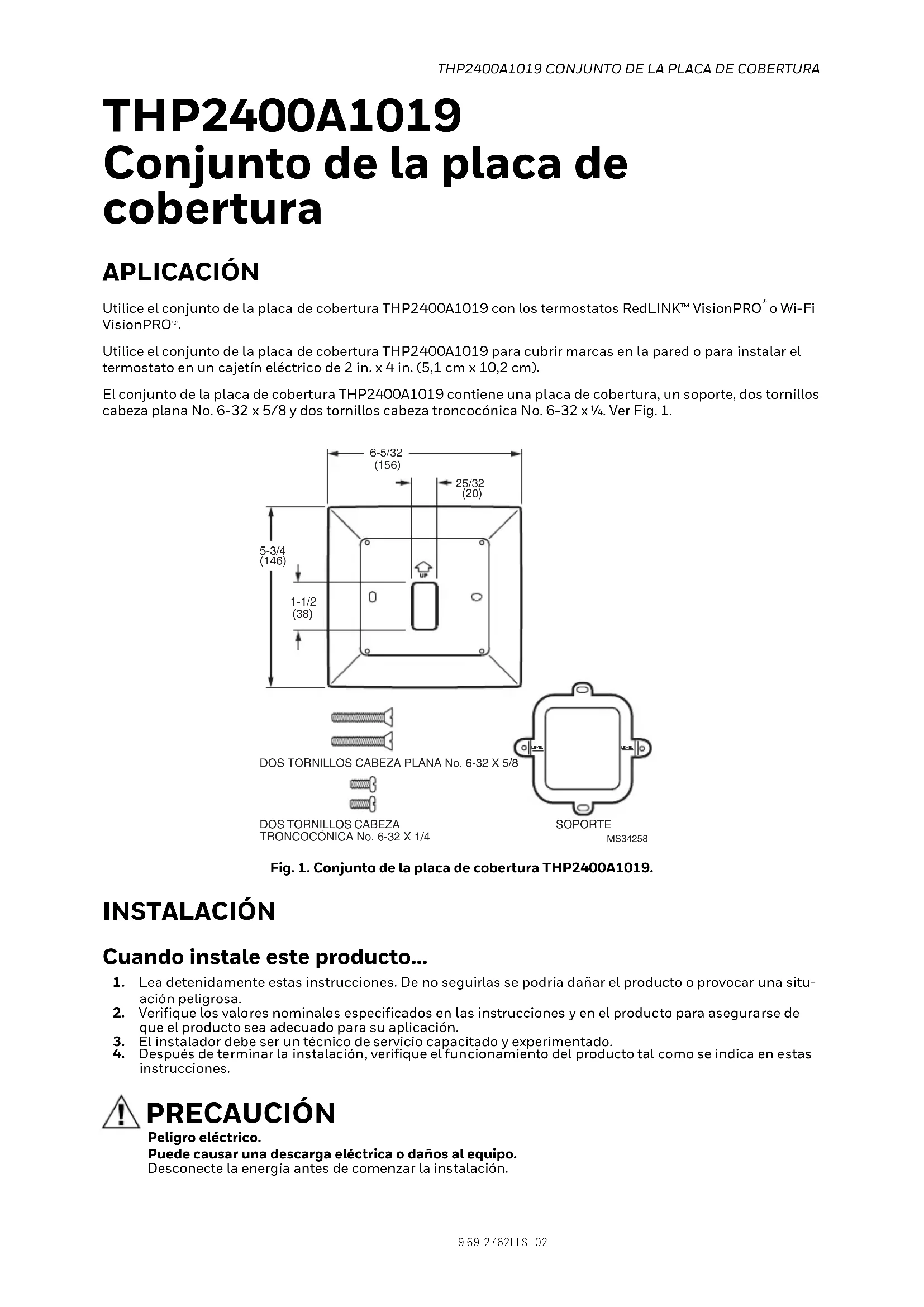

DANS LE MUR (2)THP2400A1019 CONJUNTO DE LA PLACA DE COBERTURA 9 69-2762EFS—02 THP2400A1019 Conjunto de la placa de cobertura APLICACIÓN Utilice el conjunto de la placa de cobertura THP2400A1019 con los termostatos RedLINK™ VisionPRO
o Wi-Fi VisionPRO®. Utilice el conjunto de la placa de cobertura THP2400A1019 para cubrir marcas en la pared o para instalar el termostato en un cajetín eléctrico de 2 in. x 4 in. (5,1 cm x 10,2 cm). El conjunto de la placa de cobertura THP2400A1019 contiene una placa de cobertura, un soporte, dos tornillos cabeza plana No. 6-32 x 5/8 y dos tornillos cabeza troncocónica No. 6-32 x ¼. Ver Fig. 1. Fig. 1. Conjunto de la placa de cobertura THP2400A1019. INSTALACIÓN Cuando instale este producto...
1. Lea detenidamente estas instrucciones. De no seguirlas se podría dañar el producto o provocar una situ-
2. Verifique los valores nominales especificados en las instrucciones y en el producto para asegurarse de
que el producto sea adecuado para su aplicación.
3. El instalador debe ser un técnico de servicio capacitado y experimentado.
4. Después de terminar la instalación, verifique el funcionamiento del producto tal como se indica en estas
instrucciones. PRECAUCIÓN Peligro eléctrico. Puede causar una descarga eléctrica o daños al equipo. Desconecte la energía antes de comenzar la instalación. MS34258DOS TORNILLOS CABEZA PLANA No. 6-32 X 5/8DOS TORNILLOS CABEZA TRONCOCÓNICA No. 6-32 X 1/4SOPORTELEVELLEVEL25/32 (20) 6-5/32(156)1-1/2 (38) 5-3/4(146)THP2400A1019 CONJUNTO DE LA PLACA DE COBERTURA 69-2762EFS—02 10 Monte la placa de cobertura Monte la placa de cobertura directamente en la pared (Ver Fig. 2)
1. Hale los cables a través del agujero para el cableado en la placa de cobertura y en la placa de pared.
2. Coloque la placa de cobertura y la placa de pared en la pared, con las flechas hacia arriba. Nivele la placa
de pared para fines estéticos únicamente.
3. Marque con un lápiz los orificios de montaje de su termostato.
4. Quite la placa de cobertura y la placa de pared y taladre dos orificios de 3/16 in. (4,8 mm) en la pared (si es
panel de yeso), tal como los marcó. Si el material es más firme, como yeso, taladre dos orificios de 7/32 in. (5,6 mm). Inserte los anclajes de pared (incluidos con el termostato) en los orificios hasta que queden al nivel de la pared.
5. Hale los cables a través del agujero para el cableado en la placa de cobertura y en la placa de pared. Colo-
que la placa de cobertura y la placa de pared sobre los anclajes de pared.
6. Inserte los tornillos de montaje (que se suministran con el termostato) en los anclajes de pared. Verifique
la nivelación, si lo desea, y apriete los tornillos de montaje. Fig. 2. Coloque la placa de cobertura, la placa de pared y el termostato directamente en la pared. ABERTURA EN LA PAREDANCLAJES DE PARED (2)(SE PROPORCIONAN CON EL TERMOSTATO) AGUJEROS TALADRADOS (2) PARED TORNILLOS DE MONTAJE(SE PROPORCIONAN CON EL TERMOSTATO)MS34259CABLEAGUJERO PARA EL CABLEADOPLACA DE COBERTURAAGUJEROS DE MONTAJE (2)TERMOSTATOAGUJERO PARA EL CABLEADOPLACA DE PAREDAGUJEROS DE MONTAJE (2)THP2400A1019 CONJUNTO DE LA PLACA DE COBERTURA 11 69-2762EFS—02 Monte la placa de cobertura en un cajetín eléctrico vertical de 2 in. x 4 in. (5,1 cm x 10,2 cm) (Ver Fig. 3)
1. Coloque el soporte en el cajetín eléctrico. Inserte dos tornillos cabeza plana No. 6-32 X 5/8. Verifique la
nivelación, si lo desea, y apriete los tornillos cabeza plana.
2. Hale los cables a través del agujero para el cableado de la placa de cobertura y la placa de pared. Coloque
la placa de cobertura y la placa de pared en el soporte con las flechas orientadas hacia arriba.
1. Hale los cables a través del agujero para el cableado de la placa de cobertura y la placa de pared. Coloque
la placa de cobertura y la placa de pared en el cajetín eléctrico con las flechas orientadas hacia arriba.
