| Tipo de producto | Antorcha TIG refrigerada por agua |
| Marca | Lincoln Electric |
| Modelos | K4168-1 (20-250-25R) y K4168-2 (20H-320-25R) |
| Longitud del cable | 25 ft (7,6 m) |
| Enfriamiento | Por agua |
| Suministro de gas | Gas de protección (argón, etc.) |
| Electrodo | Tungsteno (diámetros de 0,020" a 5/32") |
| Funciones principales | Soldadura TIG manual |
| Capacidad de corriente | Hasta 320 A (según modelo) |
| Piezas de repuesto | Portaelectrodos, cuerpo de portaelectrodos, boquillas de alúmina, lentes de gas, tapas |
| Mantenimiento | Inspeccionar regularmente los cables, mangueras y conexiones; reemplazar las piezas desgastadas |
| Seguridad | Seguir las advertencias: usar equipo de protección, evitar descargas eléctricas, ventilar bien |
| Compatibilidad | Requiere una fuente de alimentación y un enfriador de agua adecuados |
| Kit adaptador recomendado | K1622-4 o K2505-2 según máquina |
| Peso | Aproximadamente 2 kg (antorcha con cables) |
| Dimensiones | Antorcha: ~250 mm de largo; cables: 25 ft (7,6 m) |
| Reparabilidad | Piezas de repuesto disponibles a través de las tablas de piezas |
| Información general | Manual de uso incluido; registro en línea posible |
Preguntas frecuentes - TIG Torch LINCOLN ELECTRIC
Preguntas de los usuarios sobre TIG Torch LINCOLN ELECTRIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Estación de soldadura en formato PDF gratis! Encuentra tus instrucciones TIG Torch - LINCOLN ELECTRIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TIG Torch de la marca LINCOLN ELECTRIC.
MANUAL DE USUARIO TIG Torch LINCOLN ELECTRIC
SE RECOMIENDA LEER Y ENTENDER LAS INSTRUCCIONES DEL FABRICANTE PARA EL USO DE ESTE EQUIPO Y LOS CONSUMIBLES QUE VA A UTILIZAR, SIGA LAS MEDIDAS DE SEGURIDAD DE SU SUPERVISOR.
LISEZ ET COMPRENEZ LES INSTRUCTIONS DU FABRICANT EN CE QUI REGARDE CET EQUIPMENT ET LES PRODUITS A ETRE EMPLOYES ET SUIVEZ LES PROCEDURES DE SECURITE DE VOTRE EMPLOYEUR.
K4168-1 Enfriada por Agua 20-250-25R
K4168-2 Enfriada por Agua 20H-320-25R
Registre su máquina:
www.lincolnelectric.com/register
Localizador de Servicio y Distribuidores Autorizados:
www.lincolnelectric.com/locator
Guardar para referencia futura
Fecha de Compra
Código: (ejemplo: 10859)
Número de serie: (ejemplo: U1060512345)
GRACIAS POR ADQUIRIR UN PRODUCTO DE PRIMERA CALIDAD DE LINCOLN ELEC TRIC.
COMPRUEBE QUE LA CAJA Y EL EQUIPO ESTÉN EN PERFECTO ESTADO DE INMEDIATO
El comprador pasa a ser el propietario del equipo una vez que la empresa de transportes lo entrega en destino. Consecuentemente, cualquier reclamación por daños materiales durante el envío deberá hacerla el comprador ante la empresa de transportes cuando se entregue el paquete.
LA SEGURIDAD DEPENDE DE USTED
Los equipos de corte y soldadura por arco de Lincoln se diseñan y fabrican teniendo presente la seguridad. No obstante, la seguridad en general aumenta con una instalación correcta ... y un uso razonado por su parte. NO INSTALE, UTILICE NI REPARE EL EQUIPO SI NO SE HA LEÍDO ESTE MANUAL Y LAS MEDIDAS DE SEGURIDAD QUE SE INCLUYEN EN EL MISMO. Y, sobre todo, piense antes de actuar y sea siempre cauteloso.
ATENCIÓN
Verá este cuadro siempre que deba seguir exactamente alguna instrucción con objeto de evitar daños físicos graves o incluso la muerte.
PRECAUCIÓN
Verá este cuadro siempre que deba seguir alguna instrucción con objeto de evitar daños físicos leves o daños materiales.
NO SE ACERQUE AL HUMO.
NO se acerque demasiado al arco. Si es necesario, utilice lentillas para poder trabajar a una distancia razonable del arco.
LEA y ponga en práctica el contenido de las hojas de datos sobre seguridad y el de las etiquetas de seguridad que encontrará en las cajas de los materiales para soldar.
instale un sistema de extracción, a fin de eliminar humos y gases de la zona de trabajo en general.
SI TRABAJA EN SALAS GRANDES O AL AIRE LIBRE, con la ventilación natural será suficiente siempre que aleje la cabeza de los humos (v. a continuación).
APROVÉCHESE DE LAS CORRIENTES DE AIRE NATURALES o utilice ventiladores para alejar los humos.
Hable con su supervisor si presenta algún síntoma poco habitual. Es posible que haya que revisar el ambiente y el sistema de ventilación.
UTILICE PROTECTORES OCULARES, AUDITIVOS Y CORPORALES CORRECTOS
PROTÉJASE los ojos y la cara con un casco para soldar de su talla y con una placa de filtrado del grado adecuado (v. la norma Z49.1 del ANSI).
PROTÉJASE el cuerpo de las salpicaduras por soldadura y de los relámpagos del arco con ropa de protección, como tejidos de lana, guantes y delantal ignífugos, pantalones de cuero y botas altas.
PROTEJA a los demás de salpicaduras, relámpagos y ráfagas con pantallas de protección.
EN ALGUNAS ZONAS, podría ser necesaria la protección auricular.
ASEGÚRESE de que los equipos de protección estén en buen estado.
Utilice gafas de protección en la zona de trabajo EN TODO MOMENTO.
SITUACIONES ESPECIALES
NO SUELDE NI CORTE recipientes o materiales que hayan estado en contacto con sustancias de riesgo, a menos que se hayan lavado correctamente. Esto es extremadamente peligroso.
NO SUELDE NI CORTE piezas pintadas o galvanizadas, a menos que haya adoptado medidas para aumentar la ventilación. Estas podrían liberar humos y gases muy tóxicos.
Medidas preventivas adicionales
PROTEJA las bombonas de gas comprimido del calor excesivo, de las descargas mecánicas y de los arcos; asegure las bombonas para que no se caigan.
ASEGÚRESE de que las bombonas nunca pasen por un circuito eléctrico.
RETIRE cualquier material inflamable de la zona de trabajo de soldadura.
TENGA SIEMPRE A LA MANO UN EQUIPO DE EXTINCIÓN DE FUEGOS Y ASEGÚRESE DE SABER UTILIZARLO.
SECCIÓN A: ADVERTENCIAS
ADVERTENCIAS DE ACUERDO CON LA PROPOSICIÓN 65 PARA CALIFORNIA
ADVERTENCIA: De acuerdo con el Estado de California (EE. UU.), respirar los gases de escape de los motores de diésel provoca cáncer, anomalías congénitas y otras toxicidades para la función reproductora.
- Arranque y utilice el motor siempre en una zona bien ventilada.
- Si se encuentra en una zona sensible, asegúrese de expulsar los gases de escape.
- No modifique ni altere el sistema de expulsión de gases.
- No deje el motor en ralentí a menos que sea necesario.
Para saber más, acceda a www.P65 warnings.ca.gov/diesel
ADVERTENCIA: Cuando se usa para soldar o cortar, el producto provoca humos y gases que, de acuerdo con el Estado de California, provocan anomalías congénitas y, en algunos casos, cáncer (§ 25249.5 y siguientes del Código de Salud y Seguridad del Estado de California).
ADVERTENCIA: Cáncer y toxicidades para la función reproductora (www.P65warnings.ca.gov)
LA SOLDADURA POR ARCO PUEDE SER PELIGROSA. PROTÉJASE Y PROTEJA A LA PERSONAS DE SU ENTORNO DE POSIBLES LESIONES FÍSICAS GRAVES O INCLUSO LA MUERTE. NO PERMITA QUE LOS NIÑOS SE ACERQUEN. LOS PORTADORES DE MARCAPASOS DEBERÁN ACUDIR A SU MÉDICO ANTES DE UTILIZAR EL EQUIPO.
Lea y comprenda las siguientes instrucciones de seguridad. Si quiere saber más sobre seguridad, le recomendamos que adquiera una copia de la norma Z49.1 del ANSI “Seguridad en los trabajos de corte y soldadura” a través de la Sociedad Estadounidense de Soldadura (P.O. Box 351040, Miami, Florida 33135) o de la norma W117.2-1974 de CSA. Podrá recoger una copia gratuita del folleto E205, “Seguridad en los procesos de soldadura por arco”, en Lincoln Electric Company, situada en 22801 St. Clair Avenue, Cleveland, Ohio 44117-1199.
ASEGÚRESE DE QUE LOS PROCESOS DE INSTALACIÓN, USO, MANTENIMIENTO Y REPARACIÓN LOS LLEVE A CABO ÚNICAMENTE UN TÉCNICO CUALIFICADO AL RESPECTO.
PARA EQUIPOS DE MOTOR.
1.a. Apague el motor antes de iniciar la resolución de problemas y el trabajo de mantenimiento, a menos que el motor deba estar encendido para efectuar el trabajo de mantenimiento.
1.b. Utilice el motor en zonas abiertas y bien ventiladas o asegúrese de expulsar todos los gases de escape del motor al aire libre.
1.c. No ponga carburante cerca de un arco de soldadura con llama ni cuando el motor esté en funcionamiento. Detenga el motor y deje que se enfrié antes de volver a repostar para evitar las pérdidas de combustible derivadas de la evaporación al entrar en contacto con las parte estén calientes. No derrame combustible al llen Si derrama algo de combustible, límpielo y no an hasta que los gases se hayan evaporado.
1.d. Asegúrese de que todos los componentes, cubiertas de seguridad y piezas del equipo estén bien instalados y en buen estado. No acerque las manos, el pelo, la ropa ni las herramientas a la correa trapezoidal, engranajes, ventiladores y otras piezas móviles al arrancar, utilizar y reparar el equ
1.e. En algunos casos, podría ser necesario retirar las cubiertas de seguridad para dar el mantenimiento necesario. Retire las cubiertas solo cuando sea necesario y vuelva a colocarlas en cuanto termine de hacer la tarea por la que las haya retirado. Sea extremadamente cauteloso cuando trabaje cerca de piezas móviles.
1.f. No coloque las manos cerca del ventilador del motor. No trate de hacer funcionar el regulador o el eje portador pulsando el acelerador mientras que el motor esté en marcha.
1.g. Para evitar arrancar un motor de gasolina de forma accidental al cambiar el motor o el generador de soldadura, desconecte los cables de la bujía, la tapa del distribuidor o el dinamomagneto, según sea necesario.
1.h. Para evitar quemaduras, no retire la tapa de presión del radiador mientras que el motor esté caliente.
LOS CAMPOS ELECTROMAGNÉTICOS PUEDEN SER PELIGROSOS.
2.a. El flujo de corriente eléctrica por los conductores genera campos electromagnéticos (EM) localizados. La corriente de soldadura genera campos EM en los cables para soldar y en los soldadores.
2.b. Los campos EM pueden interferir con ciertos marcapasos, por lo que los operarios portadores de marcapasos deberán acudir a su médico antes de soldar.
2.c. La exposición a los campos EM de la soldadura podría tener otros efectos sobre la salud que aún se desconocen.
2.d. Los operarios deberán ajustarse a los siguientes procedimientos para reducir al mínimo la exposición a los campos EM derivados del circuito del soldador:
2.d.1. Guíe los cables auxiliares y del electrodo a la vez y utilice cinta adhesiva siempre que sea posible.
2.d.2. No se enrolle las derivaciones del electrodo por el cuerpo.
2.d.3. No se coloque entre el electrodo y los cables auxiliares. Si el cable del electrodo queda a su derecha, el cable auxiliar también deberá quedar a su derecha.
2.d.4. Conecte el cable auxiliar a la pieza de trabajo lo más cerca posible de la zona en la que se esté soldando.
2.d.5. No trabaje junto a la fuente de alimentación del equipo.
UNA DESCARGA ELÉCTRICA LE PUEDE MATAR.
3.a. Los circuitos auxiliar (tierra) y del electrodo están vivos desde el punto de vista eléctrico cuando el soldador está encendido. No toque dichas partes “vivas” con el cuerpo. Tampoco las toque si lleva ropa que esté mojada. Utilice guantes secos y herméticos para aislarse las manos.
3.b. Aísle la pieza de trabajo y el suelo con un aislante seco. Asegúrese de que el aislante sea lo suficientemente amplio como para cubrir toda la zona de contacto físico con la pieza y el suelo.
Además de adoptar las medidas de seguridad habituales, si debe soldar en condiciones arriesgadas desde el punto de vista eléctrico (en zonas húmedas o mientras lleva ropa mojada; en estructuras metálicas como suelos, rejas o andamios; en posiciones poco habituales, como sentado, de rodillas o tumbado, si hay probabilidades de tocar de forma accidental la pieza de trabajo o el suelo), el operario deberá utilizar los siguientes equipos:
- Soldador (TIG) semiautomático para corriente continua (CC)
• Soldador (electrodo) manual para CC - Soldador para CA con control reducido de la tensión
3.c. En los equipos TIG automáticos o semiautomáticos, el electrodo, el carrete del electrodo, el cabezal del equipo, la boquilla y la pistola semiautomática también están vivas desde el punto de vista de la electricidad.
3.d. Asegúrese de que el cable auxiliar presente una buena conexión eléctrica con el metal que se esté soldando. La conexión deberá hacerse lo más cerca posible de la zona de trabajo.
3.e. Haga una buena conexión a tierra con la pieza de trabajo o el metal que vaya a soldar.
3.f. Mantenga el soporte del electrodo, las pinzas, el cable del equipo y la máquina de soldar en buen estado de funcionamiento. Cambie el aislante si está dañado.
3.g. Nunca sumerja el electrodo en agua para enfriarlo.
3.h. No toque nunca de forma simultánea las piezas vivas desde el punto de vista eléctrico de los soportes de los electrodos conectados a los dos equipos, ya que la tensión existente entre las dos podría ser equivalente a la tensión de los circuitos de los dos equipos.
3.i. Cuando tenga que trabajar por encima del nivel del suelo, utilice un arnés a modo de protección por si se produjera una descarga y se cayera.
3.j. Consulte también los apartados 6.c. y 8.
LAS RADIACIONES DEL ARCO QUEMAN.
4.a. Utilice un protector con el filtro y las cubiertas debidos para protegerse los ojos de las chispas y de las radiaciones del arco cuando esté soldando u observando una soldadura por arco. Los protectores faciales y las lentes de filtrado deberán adaptarse a las normas ANSI Z87.I.
4.b. Utilice ropa adecuada y fabricada con materiales ignífugos y duraderos para protegerse la piel y proteger a sus compañeros de las radiaciones del arco.
4.c. Proteja a los técnicos que estén en las inmediaciones con una pantalla ignífuga y pídales que no miren al arco y que no se expongan a la radiación del arco ni a las salpicaduras.
LOS HUMOS Y GASES PUEDEN SER PELIGROSOS.
5.a. Al soldar, se pueden generar humos y gases peligrosos para la salud. Evite respirar dichos humos y gases. Si va a soldar, no se acerque al humo. Asegúrese de que haya una buena ventilación en la zona del arco para garantizar que no se respiren los humos y gases. Si debe soldar superficies revestidas (consulte las instrucciones del contenedor o las hojas de datos sobre seguridad) o superficies de plomo, acero u otros metales cadmiados, asegúrese de exponerse lo menos posible y de respetar los PEL (límites de exposición permisibles) de la OSHA y los TLV (valores límite) de la ACGIH. Para ello, utilice los sistemas de extracción y de ventilación locales, a menos que la evaluación de la exposición indiquen lo contrario. En espacios cerrados y, en algunos casos, en espacios abiertos, necesitará un respirador. Además, deberá tomar precauciones adicionales cuando suelde acero galvanizado.
5. b. La función del equipo de control del humo de la soldadura se ve afectada por varios factores, como el uso y la colocación correctos del equipo, el mantenimiento del equipo y los procedimientos concretos aplicados a la hora de soldar. El nivel de exposición de los trabajadores deberá comprobarse en el momento de la instalación y de forma periódica después de entonces, a fin de garantizar que este se ajuste a los PEL de la OSHA y a los TLV de la ACGIH.
5.c. No utilice el equipo para soldar en zonas rodeadas de vapores de hidrocarburo clorado procedentes de operaciones de desengrasado, limpieza o pulverización. El calor y la radiación del arco pueden reaccionar con los vapores del disolvente y formar fosgeno, un gas muy tóxico, y otros productos irritantes.
5.d. Los gases de protección que se utilizan en la soldadura por arco pueden desplazar el aire y provocar lesiones o incluso la muerte. Asegúrese de que haya suficiente ventilación, en particular en zonas cerradas, para garantizar que el aire que respire sea seguro.
5.e. Lea y comprenda las instrucciones del fabricante del equipo y de los fungibles utilizados, incluidas la hojas de datos sobre seguridad, y siga las prácticas de seguridad aprobadas por su empresa. Obtendrá hojas de datos sobre seguridad de la mano de su distribuidor de equipos de soldar o del propio fabricante.
5.f. Consulte también el apartado 1.b.
LAS CHISPAS DERIVADAS DE CORTES
Y SOLDADURAS PUEDEN PROVOCAR INCENDIOS O EXPLOSIONES.
6.a. Elimine cualquier factor de riesgo de incendio de la zona de trabajo. Si no fuera posible, cubra los materiales para evitar que las chispas puedan crear un incendio. Recuerde que las chispas derivadas de las soldaduras pueden pasar con facilidad, a través de grietas pequeñas a zonas adyacentes. Además, los materiales pueden calentarse con rapidez. Evite soldar cerca de conductos hidráulicos. Asegúrese de tener un extintor a la mano.
6.b. Si tuviera que usar bombonas de gas comprimido en las zonas de trabajo, tome las medidas apropiadas para evitar situaciones de riesgo. Consulte el documento "Seguridad en los trabajos de corte y soldadura" (norma Z49.l del ANSI) y los datos de funcionamiento del equipo utilizado.
6.c. Cuando no esté utilizando el equipo, asegúrese de que el circuito del electrodo no toque en absoluto la zona de trabajo ni el suelo. Si se pusieran en contacto de forma accidental, dichas partes podrían sobrecalentarse y provocar un incendio.
6.d. No caliente, corte ni suelde depósitos, bobinas o contenedores hasta que se haya asegurado de que tales procedimientos no harán que los vapores inflamables o tóxicos del interior de dichas piezas salgan al exterior. Estos pueden provocar explosiones incluso si se han "limpiado". Para saber más, adquiera el documento "Prácticas seguras y recomendables de preparación para los procesos de corte y soldadura de contenedores y conductos que han contenido sustancias peligrosas" (AWS F4.1) a través de la Sociedad Estadounidense de Soldadura (consulte la dirección más arriba).
6.e. Ventile los contenedores y piezas de fundición antes de calentarlos, cortarlos o soldarlos. Podrían explotar.
6.f. El arco de soldadura desprende chispas y salpicaduras. Utilice prendas de protección, como guantes de piel, camisas gruesas, pantalones sin dobladillos, botas altas y un gorro para el pelo. Utilice un protector auricular cuando suelde en un lugar distinto del habitual o en espacios cerrados. Cuando esté en la zona de trabajo, utilice siempre gafas de protección con blindaje lateral.
6.g. Conecte el cable auxiliar tan cerca de la zona de trabajo como le sea posible. Conectar los cables auxiliares a la estructura del edificio o a cualquier otra ubicación distinta de la zona de trabajo aumenta las probabilidades de que la corriente pase por cadenas de elevación, cables de grúas u otros circuitos alternos. Esto podría generar un riesgo de incendio y sobrecalentar los cables y cadenas de elevación hasta que fallaran.
6.h. Consulte también el apartado 1.c.
6.I. Lea y comprenda la norma NFPA 51B, “Norma para la prevención de incendios en trabajos de soldadura y corte entre otros”, disponible a través de la NFPA, situada en 1 Batterymarch Park, PO box 9101, Quincy, MA 022690-9101.
6.j. No utilice las fuentes de alimentación del equipo para descongelar conductos.
SI SE DAÑAN, LAS BOMBONAS PUEDEN EXPLOTAR.
7.a. Utilice únicamente bombonas de gas comprimido que contengan los gases de protección adecuados para el proceso en cuestión, así como reguladores diseñados para un gas y presión concretos. Todos los conductos, empalmes, etc. deberán ser adecuados para el uso en cuestión y mante estado.
7.b. Guarde las bombonas siempre en vertical y asegúrelas correctamente a un bastidor o a un soporte fijo.
7.c. Las bombonas deberán almacenarse:
- Alejadas de aquellas zonas en las que puedan recibir golpes o estar sujetas a daños físicos.
- A una distancia segura de las zonas de soldadura por arco y de corte y de cualquier otra fuente de calor, chispas o llamas.
7.d. No deje que el electrodo, el soporte del electrodo ni ninguna otra pieza viva desde el punto de vista eléctrico entre en contacto con una bombona.
7.e. No acerque la cabeza ni la cara a la válvula de salida de la bombona cuando abra dicha válvula.
7.f. Las tapas de protección de la válvula siempre deberán estar en su sitio y bien apretadas, excepto cuando la bombona se esté utilizando o esté conectada.
7.g. Lea y comprenda las instrucciones relativas a las bombonas de gas comprimido, las instrucciones del material asociado y la publicación P-I de la CGA, "Precauciones para la manipulación segura de las bombonas de gas comprimido", disponible a través de la Asociación de Gas Comprimido, situada en 14501 George Carter Way Chantilly, VA 20151.
PARA EQUIPOS ELÉCTRICOS.
8.a. Desconecte la potencia de entrada a través del interruptor de desconexión del cuadro de fusibles antes de empezar a trabajar con el equipo.
8.b. Instale el equipo de acuerdo con el Código Eléctrico Nacional de EE. UU., los códigos locales aplicables y las recomendaciones del fabricante.
8.c. Conecte el equipo a tierra de acuerdo con el Código Eléctrico Nacional de EE. UU. y las recomendaciones del fabricante.
Consulte http://www.lincolnelectric.com/safety para saber más sobre la seguridad.

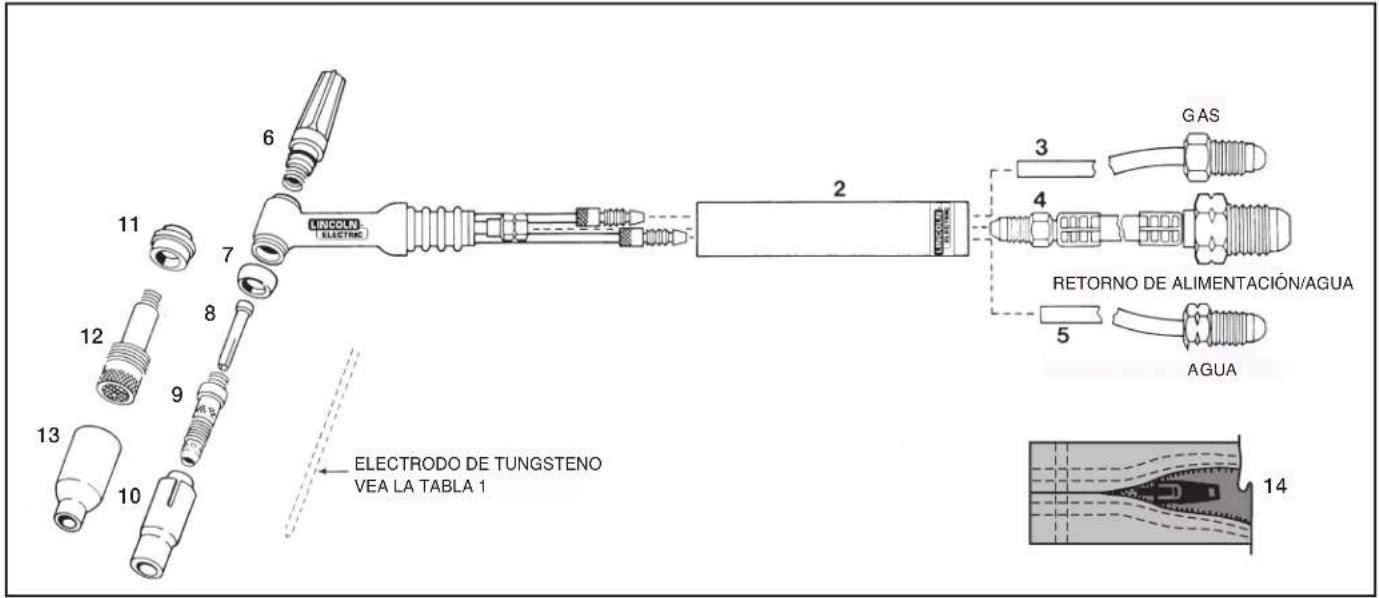

ANTORCHA/PARTES DE REEMPLAZO
| 1 | S31183-9 | — | Cuerpo de la antorcha, silicón rojo |
| 2 | S31183-10 | — | Manija de la antorcha, acanalada |
| 3 | S31183-2 | 45V10R | Manguera de gas, 7.6m (25') |
| 4 | S31183-7 | 45V04RM | Cable de alimentación, 7.6m (25') |
| 5 | S31183-8 | 45V08R | Manguera de agua, 7.6m (25') |
| 6 | KP2035-2B1 | 41V35 | Tapón mediano |
| 7 | 18CG | Empaque (Parte del elemento 1) | |
| 8 | Vea la Tabla 2 | Collarín | |
| 9 | Vea la Tabla 2 | Cuerpo del collarín | |
| 10 | Vea la Tabla 3 | Tobera de alúmina | |
| 11 | KP2037-3B1 | 54N01 | Aislador del lente gaseoso |
| 12 | Vea la Tabla 2 | Lente gaseoso del cuerpo del collarín | |
| 13 | Vea la Tabla 3 | Lente gaseoso de la tobera de alúmina | |
| 14 | K918-4 | Cubierta con cierre de nailon negra/piel de cerdo |

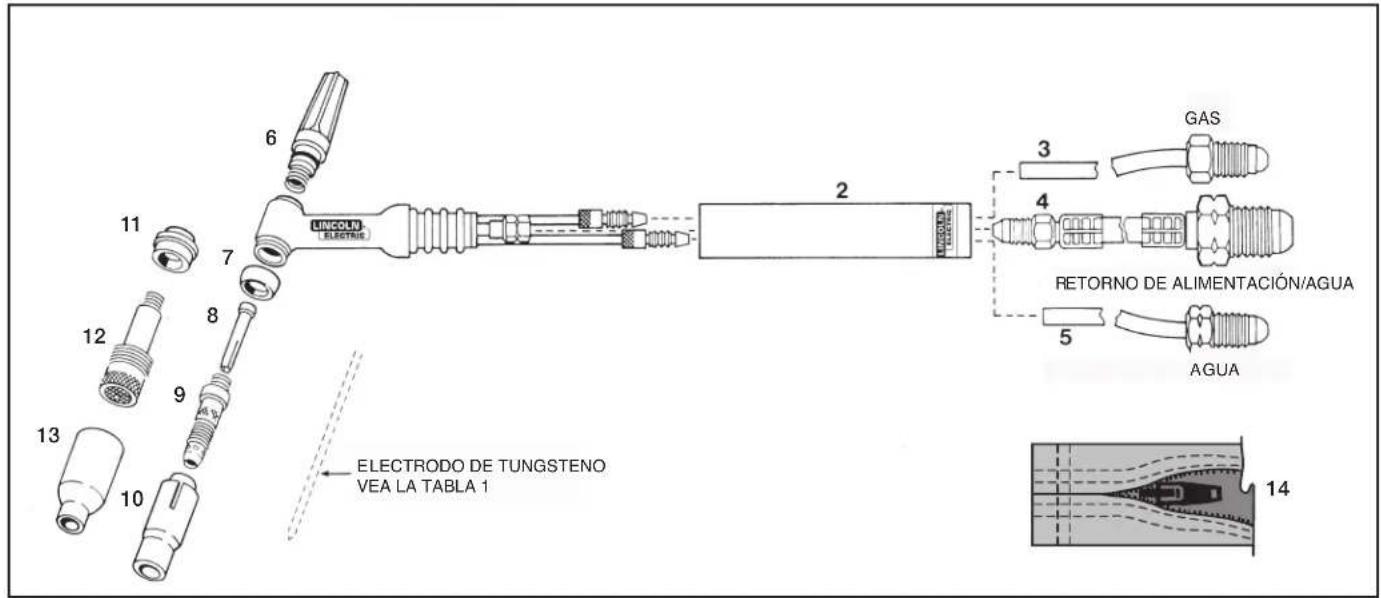

ANTORCHA/PARTES DE REEMPLAZO
| 1 | S31183-4 | — | Cuerpo de la antorcha, silicón rojo |
| 2 | S31183-5 | — | Manija de la antorcha, acanalada |
| 3 | S31183-2 | 45V10R | Manguera de gas, 7.6m (25') |
| 4 | S31183-1 | 45V04HR | Cable de alimentación, 7.6m (25') |
| 5 | S31183-3 | 45V08HR | Manguera de agua, 7.6m (25') |
| 6 | KP2035-2B1 | 41V35 | Tapón mediano |
| 7 | 18CG | Empaque (Parte del elemento 1) | |
| 8 | Vea la Tabla 2 | Collarín | |
| 9 | Vea la Tabla 2 | Cuerpo del collarín | |
| 10 | Vea la Tabla 3 | Tobera de alúmina | |
| 11 | KP2037-3B1 | 54N01 | Aislador del lente gaseoso |
| 12 | Vea la Tabla 2 | Lente gaseoso del cuerpo del collarín | |
| 13 | Vea la Tabla 3 | Lente gaseoso de la tobera de alúmina | |
| 14 | K918-4 | Cubierta con cierre de nailon negra/piel de cerdo |
TABLA 1 - Seleccione el diámetro del tungsteno y tobera de alumina con base en la corriente y aplicación.
| Color | Tipos de Tungsteno | Polaridad de CA | Polaridad de CD | AplicacionesBuena opción para soldar titanio, níquel, cobre, acero suave y acero inoxidable. |
| Dorado | 1.5% Lantanado | X | ||
| Azul | 2% Lantanado | X | X | Buena opción general para CA y CD en la soldadura de aceros de baja aleación y no corrosivos, aluminio, magnesio, titanio, níquel y cobre. |
| Gris | 2% Ceriado | X | X | |
| Verde Amarillo o Morado | 1.5% Lantanado0.08% Circonio0.08% Itrio | X | X | |
| Blanco | 0.08% Circonado | X | Una muy buena opción para las aleaciones de aluminio o magnesio. |
| Diámetro de tungsteno | Tamaño de Boquilla | Polaridad de CD Rango de Amperaje | Polaridad de CA Rango de Amperaje |
| 0.020" 3,4 | o 5 2-20 | 2-20 | |
| 0.040" 4 o | 5 15-80 | 20-80 | |
| 1/16" 4,5 | o 6 30-140 | 40-150 | |
| 3/32" 6,7 | o 8 60-220 | 70-230 | |
| 1/8" 7,8 o | 10 2 2 | 0 - 3 2 5 | 2 4 0 - 3 5 |
| 5/32" 8 o | 0 3 | 0 0 - | 3 7 5 |
3 5 0 - 3 7 5
TABLA 2 - Seleccione el cuerpo del Collarín/Collarín o el cuerpo del Collarín del Lente Gaseoso (requiere aislador) con base en el diámetro del tungsteno y aplicación.
| Diámetro del Electrodo de Tungsteno mm (pulg.) | Núm. de Parte del Collarín (Ref. de la Industria) | Núm. de Parte del Cuerpo del Collarín (Ref. de la Industria) | Núm. de Parte del Cuerpo del Collarín del Lente Gaseoso (Ref. de la Industria) |
| .020 (0.5) | KP2029-1B1 (13N20) | KP2031-1B1 (13N25) | KP2033-1B1 (45V41) |
| .040 (1.0) | KP2029-2B1 (13N21) | KP2031-2B1 (13N26) | KP2033-2B1 (45V42) |
| 1/16 (1.6) | KP2029-3B1 (13N22) | KP2031-3B1 (13N27) | KP2033-3B1 (45V43) |
| 3/32 (2.4) | KP2029-4B1 (13N23) | KP2031-4B1 (13N28) | KP2033-4B1 (45V44) |
| 1/8 (3.2) | KP2029-5B1 (13N24) | KP2031-5B1 (13N29) | KP2033-5B1 (45V45) |
TABLA 3 (Tobera de Gas de Alúmina) – Seleccione el tamaño del orificio de la tobera de gas de alumina con base en la aplicación. Boquilla de gas estándar: larga de 46.8mm (1-27/32") o lente gaseoso largo de 41.2mm (1-5/8").
| Diámetro del Orificio de la Tobera mm (pulg.) | Tamaño (16vo de pulgada) | Núm. de Parte de la Tobera Estándar (Ref. de la Industria) | Núm. de Parte del Lente Gaseoso (Ref. de la Industria) |
| 1/4 (6) | 4 | KP2017-1B1 (13N08) | KP2019-1B1 (53N58) |
| 5/16 (8) | 5 | KP2017-2B1 (13N09) | KP2019-2B1 (53N59) |
| 3/8 (10) | 6 | KP2017-3B1 (13N10) | KP2019-3B1 (53N60) |
| 7/16 (11) | 7 | KP2017-4B1 (13N11) | KP2019-4B1 (53N61) |
| 1/2 (12.5) | 8 | KP2017-5B1 (13N12) | ---- |
| 5/8 (16) | 10 | KP2017-6B1 (13N13) | ---- |

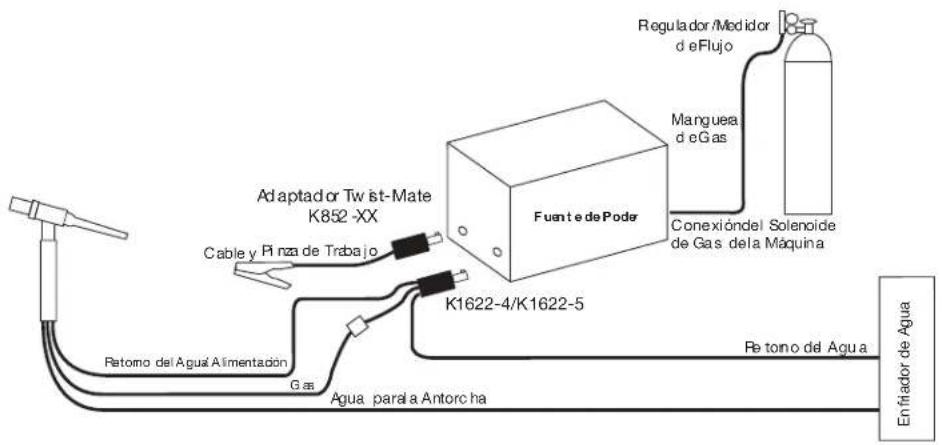

DIAGRAMA DE CONEXIÓN
Conexión de la Antorcha Enfriada por Agua a la Fuente de Poder con Conexiones Twist-Mate Combinadas de Gas/Alimentación
Para Máquinas con Terminales de Salida de 1/2"
| K1622-4 | Kit de Adaptador TIG |
| K2505-2 | Kit de Twist MateTM de Antorcha V-TIG a Cable de Adaptador de Borne |
Los kits de adaptador contienen los accesorios necesarios para conectar entre su regulador de gas, fuente de poder y suministro de agua. Los kits de adaptador son necesarios para la conexión adecuada y se ordenan separadamente.
Kit de Consumibles Recomendados

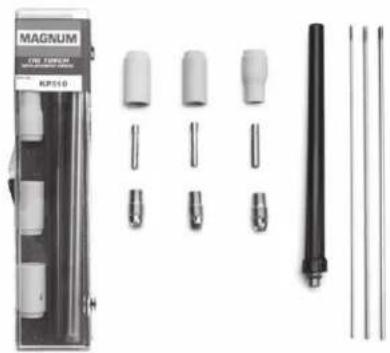

KP510
SE RECOMIENDA LEER Y ENTENDER LAS INSTRUCCIONES DEL FABRICANTE PARA EL USO DE ESTE EQUIPO Y LOS CONSUMIBLES QUE VA A UTILIZAR, SIGA LAS MEDIDAS DE SEGURIDAD DE SU SUPERVISOR.
LISEZ ET COMPRENEZ LES INSTRUCTIONS DU FABRICANT EN CE QUI REGARDE CET EQUIPMENT ET LES PRODUITS A ETRE EMPLOYES ET SUIVEZ LES PROCEDURES DE SECURITE DE VOTRE EMPLOYEUR.
POLÍTICA DE ASISTENCIA AL CLIENTE
El negocio de The Lincoln Electric Company es la fabricación y venta de equipos de soldadura, consumibles y equipos de corte de alta calidad. Nuestro desafío es satisfacer las necesidades de nuestros clientes y superar sus expectativas. En ocasiones, los compradores pueden pedir a Lincoln Electric consejo o información acerca de su uso de los productos. Nosotros respondemos a nuestros clientes en base a la mejor información que tengamos en nuestro poder en ese momento. Lincoln Electric no está en condiciones de asegurar ni de garantizar tal consejo, por lo que no asume ninguna responsabilidad en relación con tal información o consejo. Negamos expresamente toda garantía de cualquier índole, incluida toda garantía de adecuación para propósitos particulares de cualquier cliente, respecto a dicha información o consejo. Como cuestión práctica, tampoco podemos asumir ninguna responsabilidad en cuanto la actualización o corrección de cualquiera de tales informaciones o consejos una vez que se han formulado, y tampoco la provisión de información o consejo crea, expande ni altera ninguna garantía relativa a la venta de nuestros productos.
Lincoln Electric es un fabricante responsable, pero la selección y uso de los productos específicos vendidos por Lincoln Electric están exclusivamente bajo el control, y siguen siendo responsabilidad exclusiva, del cliente. Muchas variables que están fuera del control de Lincoln Electric afectan los resultados obtenidos por la aplicación de estos tipos de métodos de fabricación y requisitos de servicio.
Información sujeta a cambio: esta información es exacta según nuestro leal saber y entender, a la fecha de la impresión. Para ver informaciones actualizadas consulte www.lincolnelectric.com.
20H-320 MODELS
THE LINCOLN ELECTRIC COMPANY
22801 St. Clair Avenue • Cleveland, OH • 44117-1199 • U.S.A.
Phone: +1.216.481.8100 • www.lincolnelectric.com
SE RECOMIENDA LEER Y ENTENDER LAS INSTRUCCIONES DEL FABRICANTE PARA EL USO DE ESTE EQUIPO Y LOS CONSUMIBLES QUE VA A UTILIZAR, SIGA LAS MEDIDAS DE SEGURIDAD DE SU SUPERVISOR.
LISEZ ET COMPRENEZ LES INSTRUCTIONS DU FABRICANT EN CE QUI REGARDE CET EQUIPMENT ET LES PRODUITS A ETRE EMPLOYES ET SUIVEZ LES PROCEDURES DE SECURITE DE VOTRE EMPLOYEUR.
