MANUAL DE USUARIO H9 Pro JIMMY

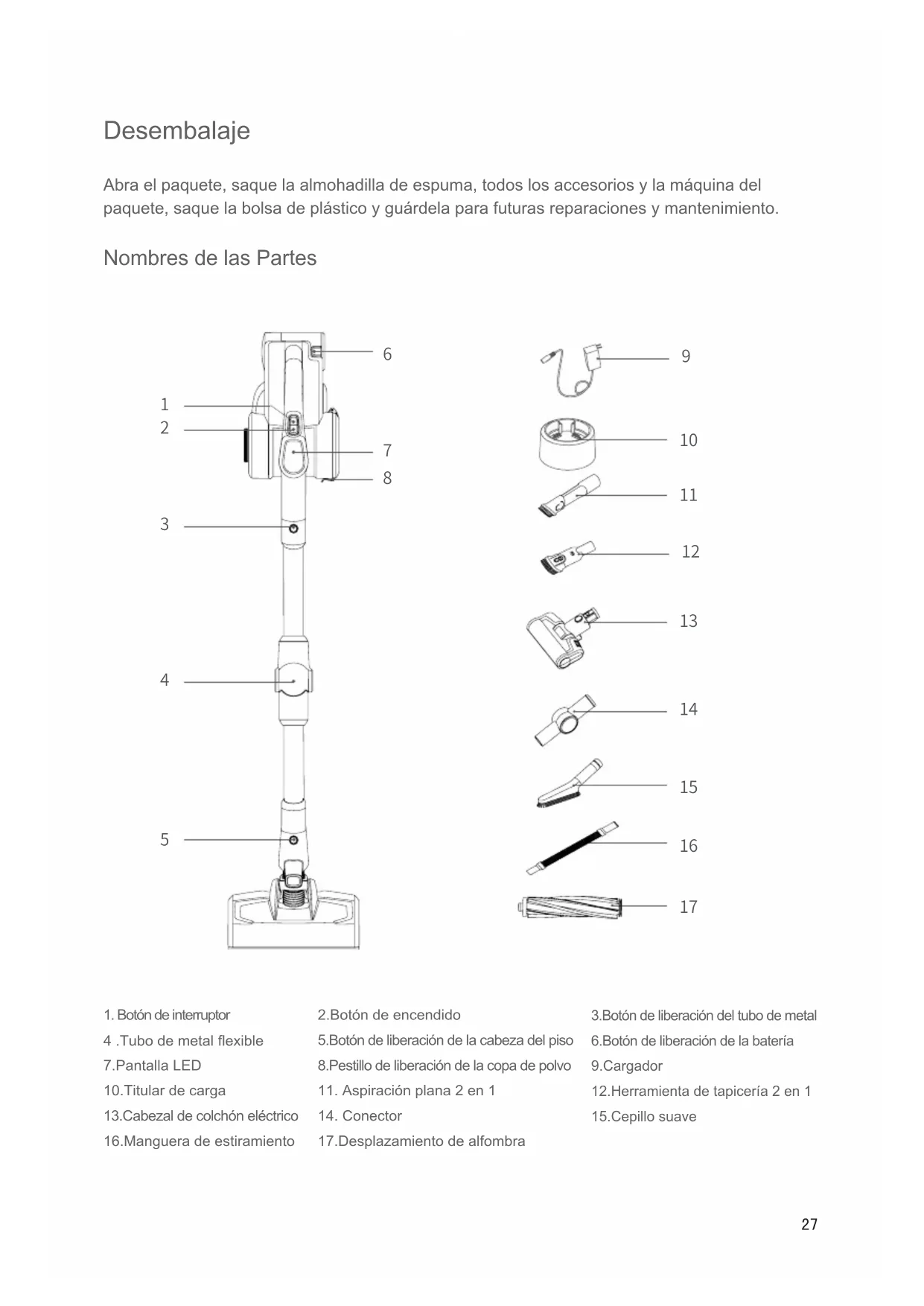

1. Botón de interruptor

4 .Tubo de metal exible 7.Pantalla LED 10.Titular de carga 13.Cabezal de colchón eléctrico 16.Manguera de estiramiento 2.Botón de encendido 5.Botón de liberación de la cabeza del piso 8.Pestillo de liberación de la copa de polvo

11. Aspiración plana 2 en 1

17.Desplazamiento de alfombra 3.Botón de liberación del tubo de metal 6.Botón de liberación de la batería 9.Cargador 12.Herramienta de tapicería 2 en 1 15.Cepillo suave

Soporte de carga Nombre de cada parte Montaje de soporte de carga 1.Coloque la base del soporte de carga en el piso, inserte el tubo de metal más bajo en la base y je 2 tornillos. Monte el soporte de accesorios en la parte inferior del tubo de metal, luego ensamble la parte superior del tubo de metal y el soporte de carga, fíjelo con 4 tornillos . 2.El soporte de carga después del ensamblaje con la máquina y los accesorios es como se muestra .

3.Manga de tubo de metal 6.Base del soporte de carga

Lista de empaque ontaje de la Máquina Montaje el cabezal eléctrico del piso y el tubo de metal Al conectar, sostenga el cepillo eléctrico con la mano izquierda en la dirección que se muestra, use la mano derecha para insertar el tubo de metal verticalmente en la cabeza del piso, alinee con la aguja conductora, presione el mango hasta que escuche un "clic". Atención: Mantenner el mango y la cabeza del piso en la misma dirección, la aguja conductora debe alinearse con el zócalo. Al empacar, almacenar o limpiar, si es necesario quitar el cabezal eléctrico del piso, presione el botón de liberación del cepillo como se muestra en la imagen y tire del cabezal eléctrico del piso en la dirección que se muestra en la imagen. Montaje de la batería y la aspiradora de mano Montaje de la batería: sostenga la aspiradora de mano con una mano, sostenga la batería con la otra mano, apunte a la ranura guía en el cuerpo, deslice la batería de acuerdo con la dirección de la echa que se muestra en la imagen y luego tire de la batería después de la instalación para asegurarse de que no se suelte. Nombre Aspiradora de mano Cabeza de piso eléctrico Cabezal de colchón eléctrico Herramienta de tapicería 2 en 1 Aspiración plana 2 en 1 Cantidad 1 1 1 1 1 Nombre Cepillo suave Titular de carga Conector Manguera de estiramiento Tubo de metal exible Cantidad 1 1 1 1 1 Nombre Desplazamiento de alfombra Adaptador Tornillo Tubo de expansión Soporte de carga de batería Cantidad 1 1 2 2 1 Nombre Soporte de accesorios Parte superior de tubo de metal Tubo de metal inferior Base del soporte de carga Instrucciones del Manual Cantidad 1 1 1 1 1

Atención: cuando la aspiradora esté inactiva durante mucho tiempo, retire la batería, empaque la máquina y guárdela en un lugar fresco y seco, evite la luz solar directa o un ambiente húmedo. Montaje del tubo de metal y aspiradora de mano Primero, ensamble la cabeza del piso y el tubo de metal de acuerdo con el método de ensamblar la cabeza del piso eléctrico y el tubo de metal. Ensamble la cabeza del piso, el tubo de metal y la aspiradora de mano: como lo muestra la echa, alinee la aguja conductora del tubo de metal con el acoplador de la boquilla de succión, empuje hacia arriba hasta que escuche un "clic". Montaje de accesorios Para mayor comodidad de uso, este producto está especialmente equipado con algunos accesorios para la parte portátil de la aspiradora. Cuando usa solo la aspiradora de mano, puede conectar directamente los accesorios según sus necesidades o conectar los accesorios a través de la manguera elástica. JV85Pro Cepillo de colchón eléctrico Herramienta de tapicería 2 en 1 Aspiración plana 2 en 1 Cepillo suave Manguera de estiramiento Ausziehbarer Schlauch Desplazamiento de alfombra Modelo Nombre

Detalles de conexiones de los accesorios Uso de Aspiradora Nota: Cuando use este producto por primera vez, la capacidad de la batería de la aspiradora puede no estar llena. Debe cargar la aspiradora y usarla después de que esté completamente cargada. Montaje del soporte de carga Método de montaje uno: coloque la aspiradora en el soporte, y apoye la aspiradora contra la pared, coloque el soporte en la posición que el cabezal del piso de la aspiradora no toque el suelo. Retire la aspiradora de mano, siga la Figura 4 para colocar el tubo de expansión en la pared y siga la Figura 5 para colocar el soporte en la posición del tubo de expansión, y asegure el tornillo. Después de completar el ensamblaje, coloque la aspiradora en el soporte del cargador para cargar o almacenar. Atención: no je el soporte al baño u otra pared húmeda.32 Carga de la aspiradora Cuando la potencia de la aspiradora sea insuciente, cárguela a tiempo; Cuando el voltaje es demasiado bajo, para proteger la batería, la aspiradora se apagará automáticamente, en este momento es necesario cargar la aspiradora. Al cargar, conecte el conector del cargador a la toma de corriente de A / C, cuelgue la aspiradora de mano en el soporte para comenzar a cargar. Cuando la pantalla LED de la aspiradora de mano muestra un aumento de potencia, indica que la aspiradora se está cargando. Cuando se completa la carga, la pantalla LED muestra el 100% de potencia. Después de cargar, desconecte el enchufe del cargador y deje de cargar. Atención: si el cable de alimentación está dañado, para evitar peligros, debe ser reemplazado por personal profesional del fabricante, agente de reparación o departamento similar. Uso de la aspiradora de mano Retirar la aspiradora del soporte, presione el botón del interruptor en el mango para encender o apagar la aspiradora. Cuando la máquina está encendida, funciona en modo de potencia normal, presione el botón de encendido para cambiar al modo turbo o de potencia máxima. Uso de tubo de metal exible El tubo de metal exible tiene dos modos: vertical y doblado. El modo vertical es equivalente al tubo de metal normal. El modo de doblado se puede usar para limpiar debajo del fondo de la mesa, el fondo de la cama, etc. Cuando se necesita el modo de doblado, presione el botón de doblado como se muestra en la siguiente gura, y el tubo de metal puede alcanzar un ángulo de doblado de 0-90 ° Botón de interruptor Botón de liberación de la batería Botón de encendido Pantalla LED Botón de liberación de polvo Botón de flexión Desplazamiento de alfombra Limpiar el piso duro, las baldosas o la alfombra de pelo corto. Limpiar la alfombra de pelo largo.

Battery pack release button33 Uso de la cabeza del piso eléctrico Limpie el piso duro, el azulejo o la alfombra con el cabezal eléctrico del piso. El cepillo de alfombra se puede reemplazar al cabezal del piso para limpiar la alfombra de cabello largo. Nota: ¿cuál es la protección de bloqueo del cepillo rodante? Durante el funcionamiento del cabezal eléctrico del piso, si hay un gran volumen de material extraño inhalado o demasiada herida de bra, o incluso un niño que juega en la máquina coloca la mano en la boquilla por error, lo que provoca la detención anormal del rodillo de cepillo, el cabezal eléctrico dejará de funcionar para proteger la seguridad personal y el motor del cepillo. Uso de accesorios.

Herramienta para grietas 2 en 1: adecuada para limpiar grietas, esquinas de puertas o ventanas y otros espacios estrechos. Herramienta de tapicería 2 en 1: adecuada para limpiar el armario, el alféizar de la ventana, el sofá y la supercie de la mesa. Cepillo suave: adecuado para limpiar muebles fáciles de rayar como estanterías, artesanías, etc. Manguera de estiramiento: la manguera de estiramiento es adecuada para limpiar áreas de difícil acceso. Cabezal de colchón eléctrico: adecuado para sofá y colchón. La maleza golpea y luego limpia el ácaro del polvo y el alérgeno del sofá o la cama. Conector: se puede conectar a otras herramientas y doblar en un ángulo diferente para limpiar el polvo en la parte superior de los gabinetes altos o el polvo en el techo.34 Limpio y Reemplazo de las Partes Limpiar la copa de polvo y sistema de filtración 1.El ltro HEPA está disponible para la venta en distribuidores locales de aspiradoras.

Se recomienda limpiar la copa de polvo después de cada uso; Cuando el depósito de polvo está lleno o el filtro HEPA está obstruido, debe limpiarse y reemplazarse si es necesario. El cepillo eléctrico del cabezal del piso puede enredarse con el cabello después de un uso prolongado. Debe limpiarse a tiempo para que la aspiradora funcione de manera más eciente.

1. Presionar hacia abajo la cubierta inferior

del recipiente para polvo, abrir el recipiente para polvo y verter el polvo en el bote de basura.

2. Sujetar la tapa HEPA y gire en sentido

antihorario, retire el conjunto HEPA de la aspiradora de mano para limpiarlo.

3. Sujete la parte superior del conjunto de

ciclón y gire en sentido antihorario, retire el conjunto de ciclón de la aspiradora de mano para limpiarlo.

4. Si HEPA necesita lavarse, sostenga el

HEPA y gírelo en sentido horario, retírelo de la tapa HEPA para lavarlo. HEPA necesita estar completamente seco antes de reutilizarlo.

5. Después de la limpieza, vuelva a armar

las piezas en la secuencia opuesta de desmontaje.

Botón de liberación del cepillo giratorio Botón de liberación de la batería35 Limpio de brocha Almacenamiento de la Aspiradora Almacenamiento del cuerpo principal

1. Mover el botón de liberación del cepillo giratorio a lo largo de la dirección de la echa, retirar

la cubierta lateral.

2. Retirar un extremo del rodillo de cepillo y sacar lo de la boquilla para limpiarlo.

3. Después de limpiar o reemplazar el cepillo giratorio, volver a ensamblarlo en la secuencia

opuesta de desmontaje. Desmontaje de la batería Presionar el botón de liberación de la batería, retirar la batería en la dirección de la echa y colocar la batería en una bolsa de plástico, luego guardar la en un lugar seco. Cuando la aspiradora esté inactiva durante mucho tiempo, retire la batería, empaque la máquina y guárdela en un lugar fresco y seco, no la exponga a la luz solar directa ni a un ambiente húmedo. Precauciones de Seguridad Esta aspiradora está diseñada para uso doméstico. No lo utilice para nes comerciales o de otro tipo. Lea detenidamente este manual de instrucciones antes de usarlo, guárdelo y guárdelo adecuadamente para usarlo en el futuro. No ponga la aspiradora cerca del fuego u otras instalaciones a altas temperaturas. No utilice ni almacene la máquina en condiciones extremas, por ejemplo, temperaturas extremas. Se recomienda utilizarlo en interiores a una temperatura de 5 a 40°C. Guarde la máquina en un lugar seco y evite la luz solar directa. Cargue completamente la batería antes del primer uso o después de un almacenamiento prolongado Antes de usar la aspiradora, asegúrese de que el cepillo giratorio esté ensamblado, de lo contrario, podría ocasionar el bloqueo del ventilador del motor, causando que el motor se apague. No utilice la aspiradora para recoger detergente, aceite, escoria de vidrio, aguja, ceniza de cigarrillo, polvo húmedo, agua, fósforos, etc.36 No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo de pared u objetos grandes como bolas de papel, de lo contrario, podrían producirse fallos de funcionamiento, como el bloqueo y el desgaste del motor. Evite la obstrucción de la entrada de aire o del cepillo, ya que podría ocasionar fallas en el motor. No ponga la mano o el pie en la entrada del cabezal para evitar lesiones corporales. No vierta ni salpique agua u otros líquidos en la máquina para evitar cortocircuitos y quemar la máquina. Si el cepillo no funciona, compruebe si el cepillo está enredado con pelo u otra bra larga, límpielo a tiempo. Cuando almacene la máquina durante mucho tiempo, asegúrese de que la batería esté completamente cargada antes de guardarla y cárguela al menos cada tres meses. Desenchufe el cargador para limpiar o reparar la máquina. Sostenga el cargador al enchufarlo o desenchufarlo, y no tire del cable de carga. Use un paño seco para limpiar la máquina. Líquidos como la gasolina, el alcohol, el diluyente de laca causarán grietas o decoloración del color y no se pueden usar. Si la máquina no está funcionando después de cargarla por completo, debe revisarla y repararla en nuestra ocina designada, no desmonte la máquina por su cuenta. La máquina desechada contiene baterías. Deben ser reciclados de forma segura. No los deseche al azar. Si hay daños en el cable de alimentación, para evitar peligros, debe ser reemplazado o reparado por la agencia de reparación o por una persona profesional.37 Problemas Causos Posibles Soluciones El motor no funciona La batería no tiene energía Cargar la aspiradora El motor no funciona El tubo de metal, el cabezal del piso, la batería y la aspiradora no están ensamblados correctamente. Vericar que los accesorios estén ensamblados correctamente en la aspiradora. Gotas de succión Copa de polvo llena Limpiar la copa de polvor Gotas de succión El ltro está cubierto de polvo Limpiar o reemplazar el ltro Gotas de succión Ruta de aire de la cabeza del piso bloqueada Limpiar el Cepillo de rodillo eléctrico limpio Corto tiempo de trabajo después de cargar La máquina no está completamente cargada Siga el manual de instrucciones para cargar completamente la batería. Corto tiempo de trabajo después de cargar Batería envejecida Poder comprar baterías nuevas del distribuidor local Solución de problemas Vericar los siguientes problemas antes de enviarlo al agente de reparación designado. Atención: si hay otras fallas se necesitan herramientas especiales, para evitar peligros, deben ser reparadas por profesionales del fabricante, agente de reparación o agente similar.38 Parámetros Técnicos Modelo No H9 Pro Voltaje Nominal 28.8V Podencia Nominal 600W Voltaje de entrada del adaptador 100-240V

50/60Hz 0.8A Voltaje de salida del adaptador 34.2V 600mA Modelo No. de la cabeza de piso eléctrico T-EB110J Podencia nominal de la cabeza de piso eléctrico 30W Capacidad de la batería 3000mAh Tiempo de carga 4h-5h Diagrama de circuito Cargador Motor principal Motor de cabeza de piso Soporte de carga Batería de Litio Placa de pantalla y botón Placa adaptadora PCB de batería de litio ( ( ( ( ( (39 Desechado La máquina, los accesorios y el embalaje deben clasicarse para un reciclaje respetuoso con el medio ambiente. No deseche la máquina en la basura doméstica! Solo para países de la EC: De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta . Paquetes de baterías / baterías: Las baterías integradas solo pueden ser retiradas para su eliminación por personal calicado. Abrir la carcasa de la carcasa puede dañar o destruir la máquina. No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera respetuosa con el medio ambiente. iSujeto a cambios sin previo aviso. Informaciones de garantía Este producto cuenta con garantia de dos años a partir de la fecha de compra. Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modicaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas o las baterías. Fabricante Kingclean Electric Co., Ltd Dirección No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China Información del fabricante40 Disimballaggio Aprire l’imballaggio, estrarre la gommapiuma, gli accessori e l’apparecchio , rimuovere il sacchetto di plastica e conservarla per usi futuri. Vocabolario
