Tipo de producto	Proyector D-ILA
Marca	JVC
Modelo	DLA-X95R
Tecnología de visualización	D-ILA (Amplificador de luz de imagen de accionamiento directo) 0,7" 1920x1080 x 3
Resolución nativa	1920 x 1080 píxeles
Resolución 4K (e-shift2)	3840 x 2160 píxeles
Objetivo	Zoom motorizado 2,0x (1,4:1 a 2,8:1), enfoque y desplazamiento motorizados
Lámpara	Lámpara de mercurio de ultra alta presión 230 W (modelo PK-L2312U), vida útil 4000 h (modo bajo)
Tamaño de pantalla	60" a 200" (16:9)
Distancia de proyección	1,78 m a 12,30 m (según zoom y tamaño de pantalla)

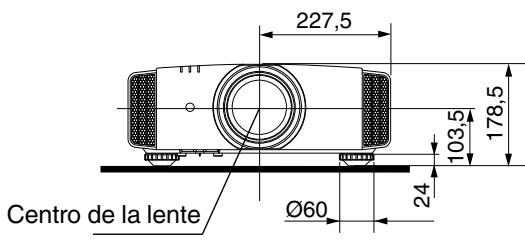

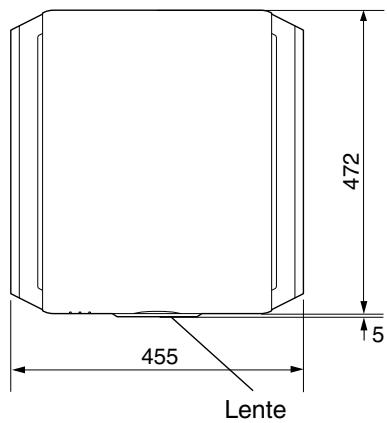

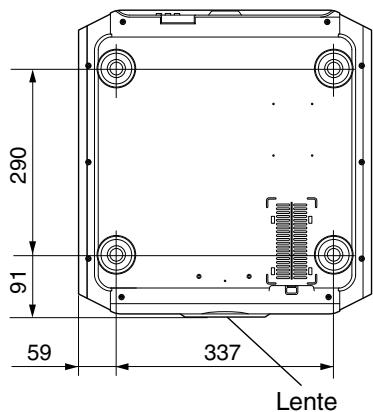

Dimensiones (An x Al x Pr)	455 x 179 x 472 mm (patas excluidas)
Peso	15,4 kg
Alimentación	CA 110-240 V, 50/60 Hz
Consumo eléctrico	360 W (en espera 0,4 W)
Funciones 3D	Soporte de formatos Frame Packing, Side-by-Side, Top-and-Bottom; conversión 2D→3D; ajuste de paralaje y diafonía

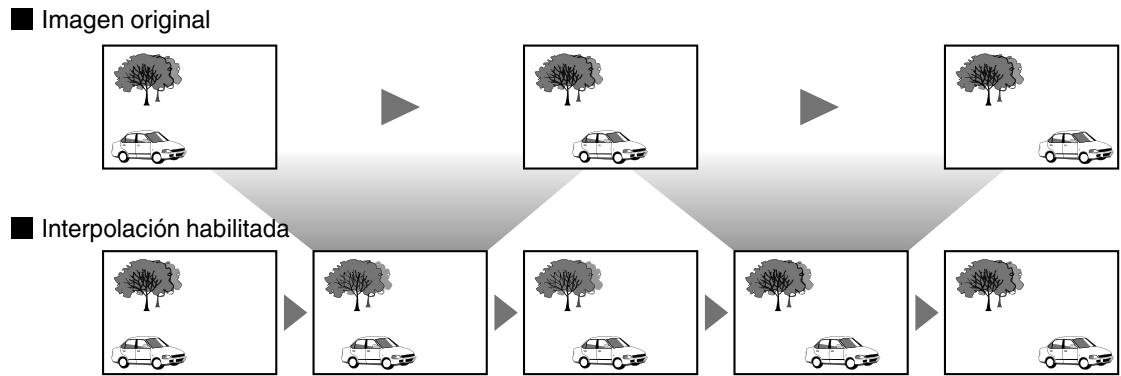

Corrección de imagen	MPC (Control de píxeles múltiples), Clear Motion Drive, gamma, temperatura de color, perfil de color, corrección ambiental
Conectividad	2 entradas HDMI, 3 entradas de componente (RCA), 1 entrada PC (D-sub 15), LAN (RJ-45), RS-232C, Disparador 12V, sincronización 3D
Mantenimiento	Reemplazo de la lámpara (PK-L2312U), limpieza/reemplazo del filtro de aire cada 3 años
Accesorios incluidos	Control remoto, pilas AAA, cubreobjetivo, cable de alimentación (EE. UU., Reino Unido, UE), manual
Accesorios opcionales	Lámpara PK-L2312U, gafas 3D PK-AG2/PK-AG3, emisor de sincronización PK-EM1/PK-EM2
Seguridad	Conexión a tierra obligatoria, no mirar al objetivo, evitar la humedad y el polvo

Preguntas frecuentes - DLA-X95R JVC

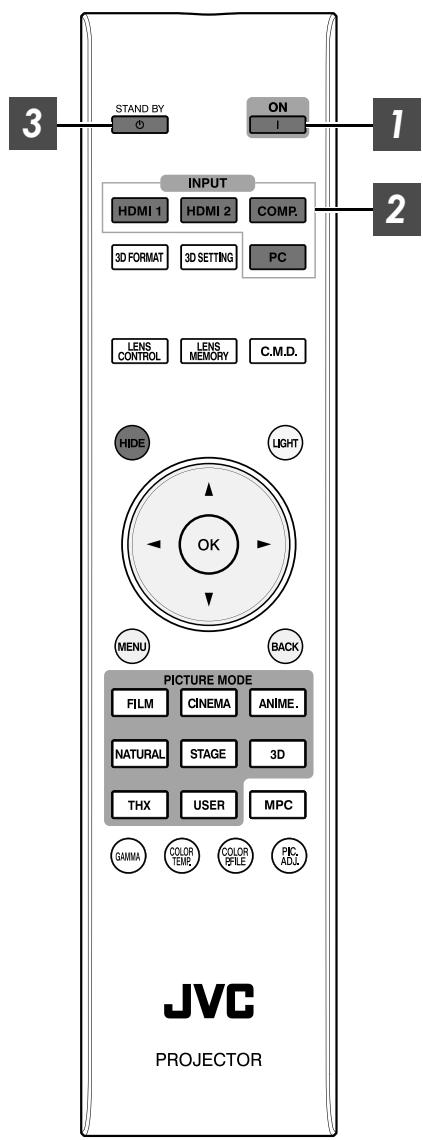

¿Cómo encender y apagar el proyector?

Para encender, presione el botón I [ON] del control remoto o [STANDBY/ON] en el dispositivo. El indicador pasa de rojo a verde. Para apagar, presione (STAND BY) o [STANDBY/ON] y confirme. El dispositivo entra en modo de enfriamiento (60 s). No desconecte durante esta fase.

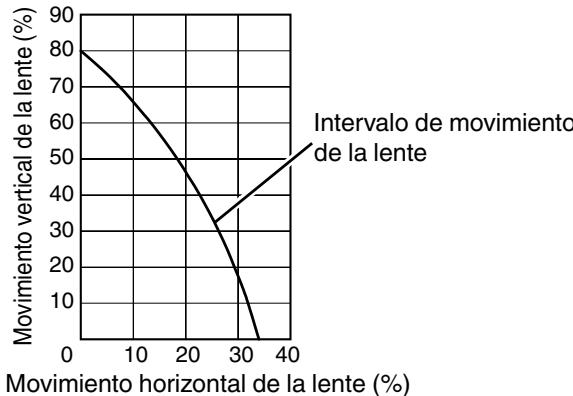

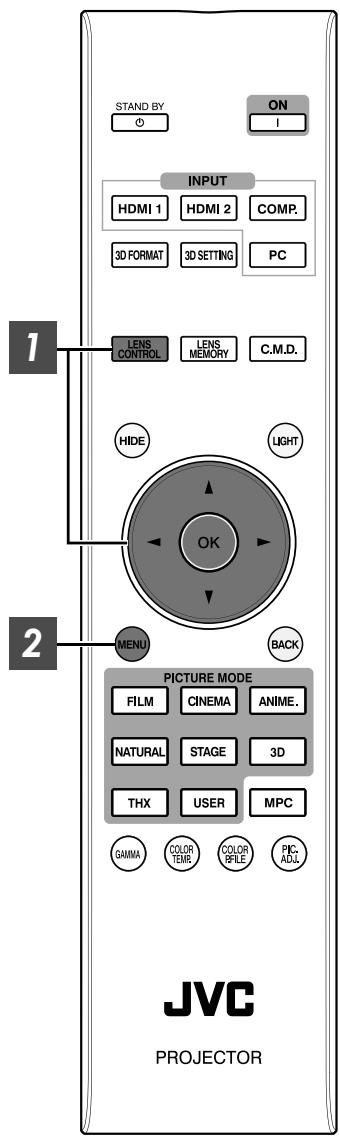

¿Cómo ajustar el enfoque, el zoom y el desplazamiento del objetivo?

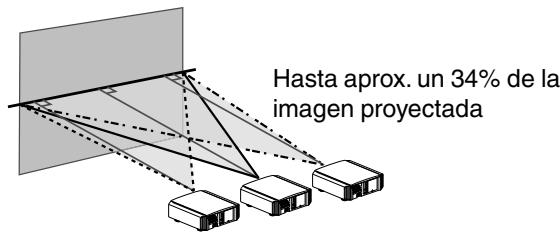

Presione [LENS CONTROL] en el control remoto, luego use las teclas [▲▼◀▶] para ajustar sucesivamente el enfoque, el zoom y el desplazamiento. Presione [BACK] o [MENU] para finalizar. Los ajustes se pueden guardar en la memoria de posición del objetivo (10 memorias).

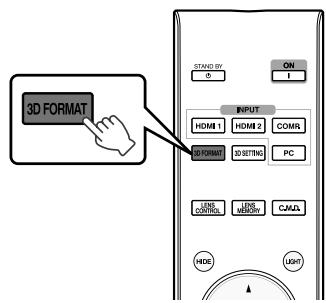

¿Cómo ver películas en 3D?

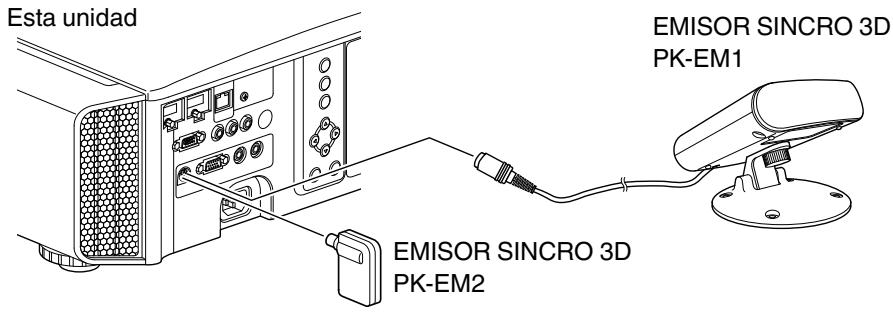

Conecte el EMISOR DE SINCRONIZACIÓN 3D (PK-EM1 o PK-EM2) al terminal [3D SYNCHRO]. Use gafas 3D compatibles (PK-AG2/PK-AG3). El proyector detecta automáticamente el formato 3D (Frame Packing, Side-by-Side o Top-and-Bottom). También puede convertir películas 2D a 3D a través del menú Configuración 3D.

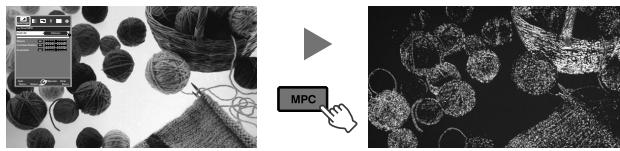

¿Cómo usar la función MPC (Control de píxeles múltiples)?

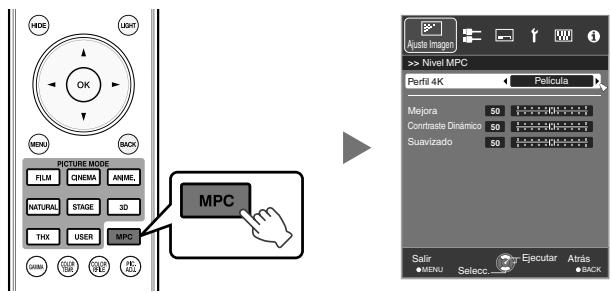

Presione [MPC] para acceder al menú. Seleccione un perfil 4K adecuado al contenido (Película, Alta resolución, HD, SD, Dinámico). Ajuste luego Nitidez acentuada, Contraste dinámico e Imagen suavizada de 0 a 100. Una pantalla de análisis en color muestra las zonas de efecto.

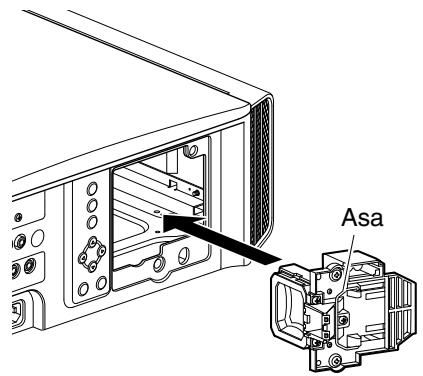

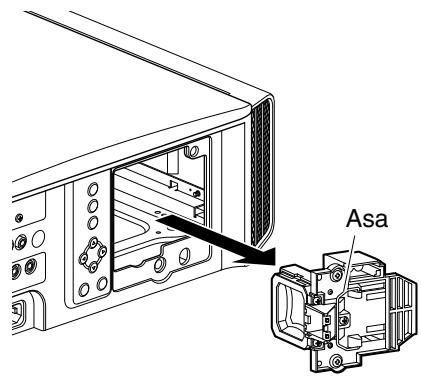

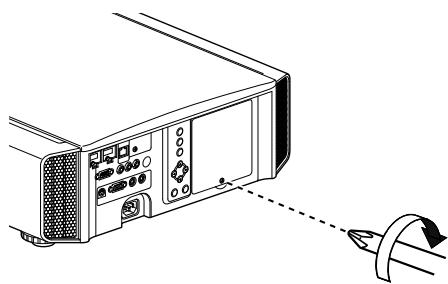

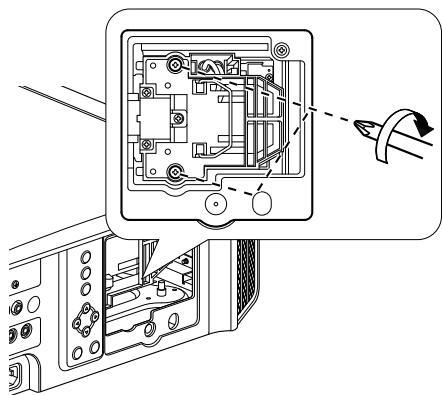

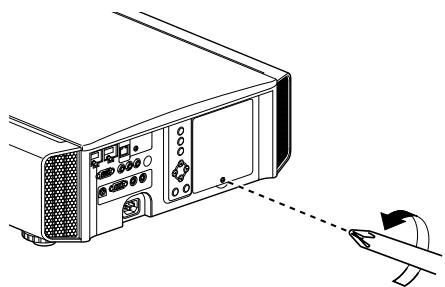

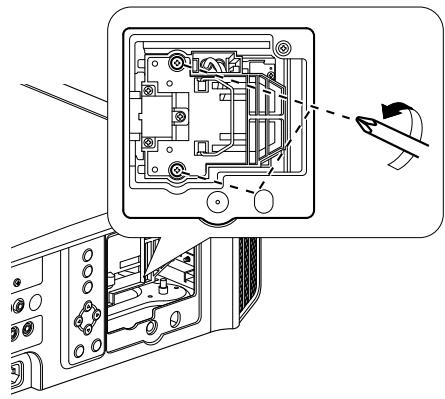

¿Cómo reemplazar la lámpara?

Apague el proyector y desconecte el cable. Espere a que la lámpara se enfríe. Abra la tapa de la lámpara, retire la lámpara vieja e inserte la nueva (modelo PK-L2312U). Cierre la tapa. Reinicie el contador de tiempo de uso a través del menú Función > Reinicio contador de lámpara.

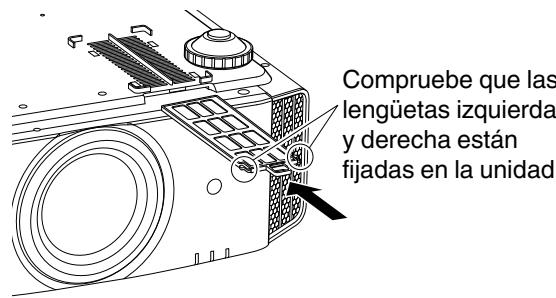

¿Cómo limpiar y reemplazar el filtro de aire?

El filtro de aire debe limpiarse o reemplazarse cada 3 años. Retire el filtro ubicado en la parte trasera. Límpielo con una aspiradora o reemplácelo por uno nuevo (referencia indicada en el manual). Asegúrese de que el proyector esté apagado y desconectado.

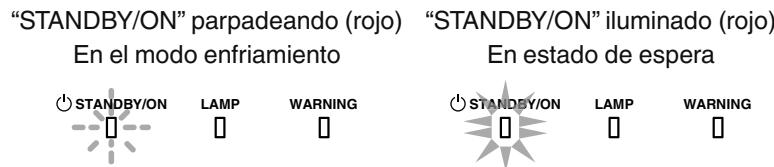

¿Qué hacer si aparece un mensaje de error o se enciende una luz de advertencia?

Los indicadores WARNING y LAMP parpadean con una frecuencia específica. Por ejemplo: 1 parpadeo = anomalía de alimentación, 2 = ventilador detenido, 3 = temperatura excesiva. Consulte el capítulo Solución de problemas del manual. Si el problema persiste, contacte a un distribuidor autorizado.

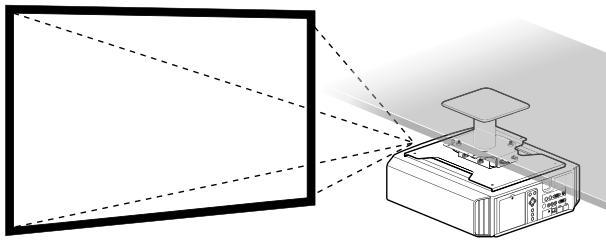

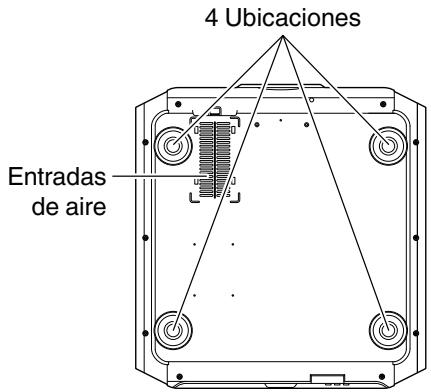

¿Cómo instalar el proyector en el techo?

La instalación en el techo requiere un soporte adecuado (no incluido). Retire las 4 patas y fije el soporte con tornillos M5 (13-23 mm). Deje un espacio de al menos 10 mm debajo del dispositivo para la ventilación. Llame a un profesional calificado para evitar cualquier riesgo de caída.

¿Cuáles son los formatos 3D compatibles?

El proyector admite señales 3D en formatos Frame Packing (720p/50-60, 1080p/24, 1080i/50-60), Side-by-Side (1080i/50-60, 1080p/24-50-60, 720p/50-60) y Top-and-Bottom (720p/50-60, 1080p/24). La función Conversión 2D→3D permite visualizar contenido 2D en 3D.

¿Cómo conectar dispositivos externos (reproductor Blu-ray, PC, etc.)?

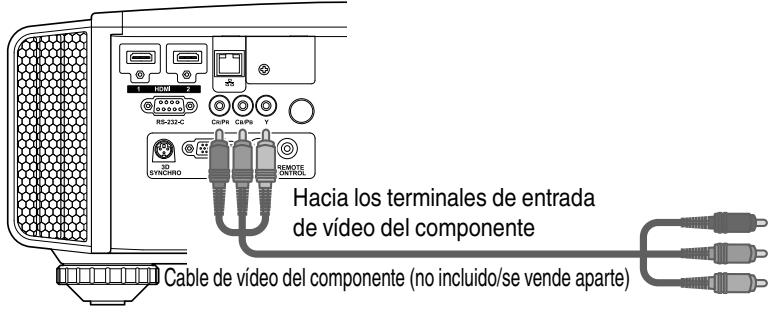

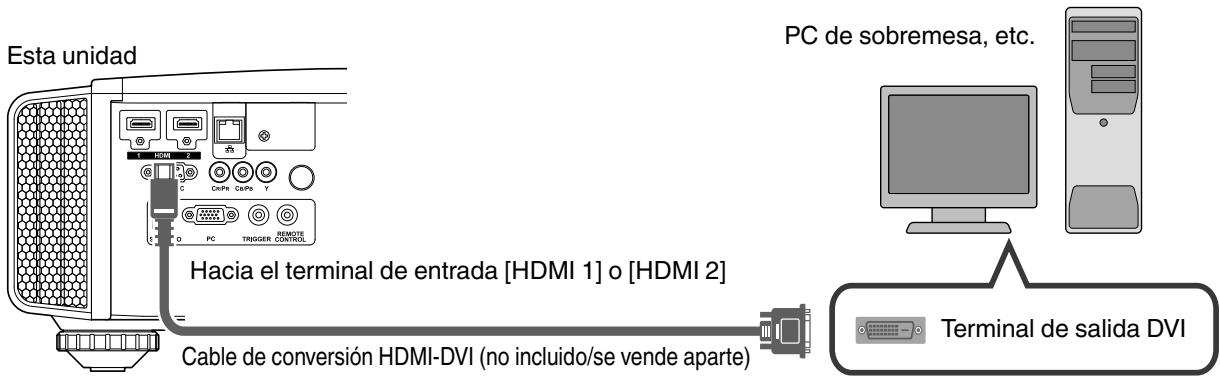

Use las entradas HDMI 1/2 para fuentes digitales (HDMI). Para una fuente de componente, conecte los conectores RCA Y, Pb/Cb, Pr/Cr al terminal COMP.. Las señales de PC se pueden conectar a través del terminal PC (D-sub 15) en los modelos X95R/X75R. Ajuste la configuración de entrada en el menú Señal de entrada.

MANUAL DE USUARIO DLA-X95R JVC

Información para los usuarios sobre la eliminación de baterías/pilas usadas

Productos

Baterías/pilas

[Sólo Unión Europea]

Estos símbolos indican que el equipo con estos símbolos no debe desecharse con la basura doméstica. Si desea desechar el producto o batería/pila, acuda a los sistemas o centros de recogida para que los reciclen debidamente.

Atención: La indicación Pb bajo del símbolo de batería/pila indica que esta contiene plomo.

Información para los usuarios sobre la eliminación de baterías/pilas usadas

Productos

Baterías/pilas

[Sólo Unión Europea]

Estos símbolos indican que el equipo con estos símbolos no debe desecharse con la basura doméstica. Si desea desechar el producto o batería/pila, acuda a los sistemas o centros de recogida para que los reciclen debidamente.

Atención: La indicación Pb bajo del símbolo de batería/pila indica que esta contiene plomo.

Precauciones de seguridad

INFORMACIÓN IMPORTANTE

Este producto tiene una lámpara de descarga de alta intensidad (HID) que contiene mercurio.

El desecho de estos materiales podrá estar regulado en su comunidad a causa de consideraciones medioambientales. Para obtener información sobre el desecho y reciclaje, póngase en contacto con sus autoridades locales o con la Alianza de Industrias Electrónicas en los Estados Unidos:

Alianza: http://www.eiae.org.

ADVERTENCIA:

PARA EVITAR PELIGROS DE INCENDIO O DE DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

ADVERTENCIA:

ESTE APARATO DEBE SER PUESTO A TIERRA.

PRECAUCIÓN:

Para reducir el riesgo de descargas eléctricas, no retire la cubierta. Deje el servicio en manos de personal de servicio calificado.

Este proyector posee un enchufe de 3 clavijas con conexión a tierra que cumple con las reglas de la FCC. Si no puede colocar el enchufe en el tomacorriente, póngase en contacto con un electricista.

INFORMACIÓN DE RUIDOS DE MÁQUINAS (sólo Alemania)

Ordenanza 3 sobre información de ruidos de máquinas. GSGV, 18 de enero de 1991: El nivel de presión acústica en la posición del operador es igual o menos de 20 dB (A) de acuerdo con ISO 7779.

INFORMACIÓN DE LA FCC (sólo Estados Unidos)

PRECAUCIÓN:

Los cambios o las modificaciones no aprobadas por JVC podrían anular la autoridad del usuario de utilizar este equipo.

NOTA:

Este equipo ha sido comprobado y se determinó que cumple con los límites de dispositivo digital Clase B, de acuerdo con la Parte 15 de las Reglas de la FCC. Estos límites se crearon con el fin de proporcionar una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala o no se utiliza de acuerdo con las instrucciones, puede causar interferencia dañina a las comunicaciones radiales. Sin embargo, no se puede garantizar que la interferencia no ocurrirá en una instalación en particular. En el caso de que el equipo causara interferencia dañina con la recepción de radio o TV, lo cual puede determinarse encendiendo o apagando el equipo, se sugiere que el usuario tome una o más de las siguientes medidas para corregir la interferencia:

• Reoriente o coloque en otro lugar la antena receptora.
• Incremente la separación entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente diferente del que está conectado el receptor.
• Consulte a un vendedor o a un técnico experimentado de radio/TV para obtener ayuda.

Declaración de conformidad

Número de modelo: DLA-X95RBU/DLA-X75RBU/DLA-X55RBU/DLA-X35BU/DLA-X35WU

Dirección: 1700 Valley Road Wayne, N. J. 07470

Este dispositivo cumple la Parte 15 de las Normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Acerca del lugar de instalación

No instale el proyector en un lugar que no pueda soportar firmemente el peso del mismo. Si el lugar de instalación no es lo suficientemente robusto, el proyector podría caerse o volcarse, y ocasionar heridas a alguien.

SALVAGUARDAS IMPORTANTES

La energía eléctrica puede realizar numerosas funciones útiles. Esta unidad ha sido diseñada y fabricada para brindarle un funcionamiento seguro. Sin embargo, el USO INCORRECTO PUEDE PRODUCIR INCENDIOS O DESCARGAS ELÉCTRICAS. Para no anular las salvaguardas incorporadas a este producto, asegúrese de respetar las reglas básicas siguientes para su instalación, uso y servicio. Por favor lea atentamente estas "Salvaguardas importantes" antes del uso.

• Las instrucciones de seguridad y de uso deben leerse sin falta antes de usar el producto.
• Las instrucciones de seguridad y de uso deben guardarse para futuras consultas.
• Deben respetarse todas las advertencias inscritas en el producto y descritas en las instrucciones de uso.
• Siga al pie de la letra todas las instrucciones de uso.
• Ponga el proyector cerca de una toma de corriente de la pared de la que pueda desenchufarlo fácilmente.
• Desenchufe el producto de la toma de corriente de la pared antes de limpiarlo. No utilice limpiadores líquidos ni en aerosol. Utilice un paño húmedo para la limpieza.
• No utilice accesorios no recomendados por el fabricante del producto porque podrían resultar peligrosos.
• No utilice este producto cerca del agua. No lo use inmediatamente después de moverlo de un ambiente frío a otro cálido, porque podrá producirse condensación, y esto a su vez en un incendio, descarga eléctrica u otros peligros.
• No ponga este producto sobre carros, soportes o mesas inestables. La caída del producto pueda causar heridas graves a la gente (niños y adultos) e incluso dañar el producto. Instale el producto de acuerdo con las instrucciones del fabricante, y utilice un accesorio de montaje recomendado por el fabricante.
• Tenga cuidado cuando lleve el producto de un lugar a otro sobre un carro, porque este puede volcarse si lo mueve o detiene con brusquedad, o si la superficie sobre la cual lo lleva está muy inclinada, y resultar en daños en el equipo o posibles heridas al operador.

• En la caja se han provisto ranuras y aberturas de ventilación. Tienen por objeto asegurar un funcionamiento fiable y protegerlo del recalentamiento. Estas aberturas no deben ser tapadas ni cubiertas. (Las aberturas podrían quedar tapadas si coloca el producto sobre la cama, sofá, alfombra o superficie similar. No deben ponerse en un mueble armado tal como un estante o armario de libros a menos que se disponga de una ventilación adecuada y se observen las instrucciones del fabricante.)

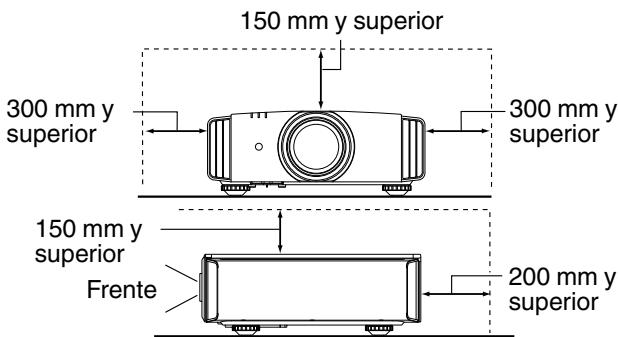

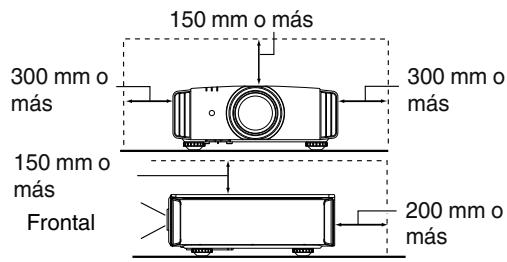

• Para permitir la mejor disipación del calor, mantenga un espacio entre la unidad y el área circundante tal como se ilustra a continuación. Cuando la unidad está encerrada en un espacio con dimensiones parecidas a las que se muestran, utilice un acondicionador de aire de manera que las temperaturas interna y externa sean iguales. Un exceso de temperatura podría provocar daños.

• Fuente de alimentación indicada en la etiqueta. Si no está seguro sobre el tipo de suministro eléctrico de su hogar, póngase en contacto con el distribuidor o con la Empresa de energía eléctrica local.
• Este producto está equipado con un enchufe de tres contactos. Este enchufe encajará solamente en una toma de corriente con toma de tierra. Si no puede introducir el enchufe en la toma de corriente, póngase en contacto con un electricista calificado para que le instale una toma de corriente apropiada. No anule la toma de tierra de seguridad del enchufe.
• Los cables de alimentación deben tenderse de forma tal que no se los pise ni aplaste ni presione con objetos puestos encima o contra ellos. Preste especial atención a los cables en las puertas, enchufes, tomas de corriente y el punto del producto desde donde sale el cable.
• Para una mayor protección del producto durante tormentas eléctricas o cuando se deje sin usar durante períodos de tiempo prolongados, desenchúfelo de la toma de corriente y desconecte el sistema de cables. Así se evitarán posibles daños al producto que puedan causar los rayos o los cambios bruscos en la tensión de la línea.
• No enchufe demasiados aparatos en una misma toma de corriente, en cables de extensión o tomacorrientes suplementarios de otros equipos, ya que la línea puede sobrecargarse y producirse una descarga eléctrica o incluso un incendio.
• No introduzca ni deje caer ningún objeto por las ranuras o aberturas del producto, porque pueda entrar en contacto con delicados componentes internos y causar descargas eléctricas o incendios. Tenga cuidado de no derramar nunca líquidos de ningún tipo sobre el producto.
• No intente reparar este producto, porque si abre o quita cubiertas puede exponerse a peligrosas descargas eléctricas y a otros peligros. Deje todas las reparaciones y el mantenimiento en manos de personal de servicio calificado.
• En los siguientes casos, desenchufe el producto de la toma de corriente y póngase en contacto con personal de servicio calificado:

a) Cuando se haya dañado el cable de alimentación o el enchufe. b) En caso de haberse derramado líquido o de haberse caído algún objeto dentro del producto. c) Si se ha expuesto el producto a la lluvia o al agua. d) Cuando el producto no funciona normalmente aun siguiendo las instrucciones de funcionamiento. Ajuste solamente los controles que se indican en el manual de instrucciones, porque el ajuste incorrecto de otros controles puede ocasionar averías, requiriéndose que un técnico tenga que dedicar mucho tiempo en restaurar el funcionamiento normal del producto. e) Si se ha dejado caer o se ha dañado de cualquier forma el producto. f) Cuando note una gran merma en el rendimiento – esto significa que es necesario reparar el producto.

• Siempre que se requiera sustituir una pieza, asegúrese de que el técnico de servicio utilice los repuestos especificados por el fabricante o sustitutos de las mismas características que la pieza original. El uso de piezas no autorizadas puede ocasionar una descarga eléctrica, un incendio u otros peligros.
• Al terminar cualquier servicio o reparación, pida al técnico que revise el producto para comprobar que funciona sin problemas y con seguridad.
• El producto debe alejarse a más de treinta centímetros de fuentes de calor tales como radiadores, termorreguladores, estufas y otros productos (incluyendo amplificadores) que produzcan calor.
• Cuando vaya a conectar otros productos tales como vídeos o reproductores DVD, deben desconectar la alimentación de este producto como medida de protección contra descargas eléctricas.
• No ponga objetos combustibles detrás del ventilador de enfriamiento. Por ejemplo, tela, papel, fósforos, aerosoles o encendedores de gas, porque suponen un peligro especial al recalentarse.
• No mire hacia la lente de proyección cuando está encendida la lámpara de iluminación. Su luz es muy fuerte y si la mira puede dañar su vista.
• No mire al interior de esta unidad a través de las aberturas (orificios de ventilación), etc. No mire directamente a la lámpara de iluminación a través de la caja mientras esté encendida la lámpara de iluminación. La lámpara de iluminación también contiene rayos ultravioleta cuya luz es lo suficientemente potente como para dañarle la vista.
• No deje caer, golpee, ni dañe la lámpara de la fuente de luz (unidad de lámpara) de ninguna forma. La lámpara podría romperse y ocasionarle heridas. No utilice una lámpara de fuente de luz dañada. Si la lámpara de la fuente de luz se rompe, pida a su distribuidor que se la repare. Los fragmentos de una lámpara de fuente de luz rota pueden ocasionarle heridas.
• La lámpara de la fuente de luz realizada en este proyector es una lámpara de mercurio a alta presión. Tenga cuidado a la hora de tirar la lámpara de la fuente de luz. Si tiene alguna duda, pregunte a su distribuidor.
• No monte el proyector en el techo en un lugar que tienda a vibrar, porque de lo contrario el accesorio de montaje del proyector podría romperse a causa de la vibración, con el consiguiente riesgo de que se caiga o vuelque, lo que podría ocasionar heridas.
• Para evitar descargas eléctricas, utilice solamente el cable accesorio diseñado para este producto.
• Por motivos de salud, haga una pausa de entre 5 y 15 horas cada 30 o 60 horas para que sus ojos descansen. Absténgase de ver cualquier imagen 3D cuando se sienta cansado, no se encuentre bien o sufra cualquier otra molestia. Además, si ve imágenes dobles, ajuste el equipo y el software para que la visualización sea correcta. Deje de utilizar la unidad si la imagen doble sigue presente después de haber realizado el ajuste.
• Realice una prueba interna una vez cada tres años. Esta unidad se proporciona con piezas de repuesto necesarias para mantener su funcionamiento (como por ejemplo ventiladores de refrigeración). El tiempo de sustitución estimado de las piezas podría variar considerablemente en función de la frecuencia de uso y del entorno. Para realizar las sustituciones, consulte a su proveedor o al centro de servicio de JVC autorizado más próximo.
• Cuando fije la instalación al techo, tenga en cuenta que no asumimos ninguna responsabilidad, incluso durante el período de garantía, si el producto se daña debido al uso de elementos metálicos diferentes a los nuestros empleados para fijar la instalación al techo, o si el entorno de instalación de dichos elementos metálicos no es el apropiado. Si la instalación se suspende del techo durante el uso, preste especial atención a la temperatura ambiente de la instalación. Si utiliza calefacción central, la temperatura del techo será más alta de lo que normalmente se espera.
• Las imágenes de video pueden quemar los componentes electrónicos. No muestre pantallas con imágenes estáticas de alto brillo o alto contraste, como por ejemplo las que se encuentran en videojuegos y programas de PC. Estas imágenes podrían permanecer en el elemento de imagen durante un prolongado período de tiempo. No existe ningún problema con la reproducción de imágenes en movimiento, como por ejemplo las secuencias de video normal.
• El hecho de no utilizar la unidad durante un prolongado período de tiempo podrá dar lugar a averías. Enciéndala y realice pruebas ocasionalmente. Evite utilizar la unidad en una zona con mucho humo producido por cigarrillos. Es imposible limpiar los componentes ópticos si se contaminan con nicotina o alquitrán. Esta situación podrá degradar el rendimiento del producto.
• Asegúrese de que hay una distancia equivalente a tres veces la altura de la imagen proyectada. Las personas fotosensibles, que sufran algún tipo de enfermedad cardíaca o tengan una salud débil, no deben utilizar gafas 3D.
• La visualización de imágenes 3D puede causar enfermedades. Si nota cualquier cambio en su estado físico, deje de ver inmediatamente las imágenes y visite a un médico si fuera necesario.
• Cuando vea imágenes 3D, es recomendable tomarse un descanso con cierta frecuencia. Dado que la duración y frecuencia de los descansos requeridos varía en función de la persona, utilice su propio criterio conforme a su estado.
• Si hay niños que utilicen gafas 3D, deben estar acompañados por sus padres o un tutor adulto. El tutor debe tener cuidado para evitar situaciones en las que los ojos de los niños se fatiguen, ya que las respuestas al cansancio, a las molestias, etc., son difíciles de detectar y es posible que el estado físico se deteriore muy rápidamente. Dado que el sentido de la vista aún no está totalmente desarrollado en los niños menores de 6 años, visite a un médico si tiene algún problema relacionado con imágenes 3D en caso de ser necesario.
• Tenga en cuenta que, al utilizar la referencia 3D, la sala de video puede tener un aspecto diferente del de la imagen de video original debido a la conversión que tiene lugar en el dispositivo.

* NO DEJE la instalación de la unidad en manos de personal inexperto.

Asegúrese de pedirle a su distribuidor que le instale la unidad (ej., montaje suspendido del techo), porque se requieren conocimientos técnicos y preparación especial. Si deja la instalación en manos de personal inexperto, PODRÁN producirse heridas o descargas eléctricas.

CONEXIÓN DE LA ALIMENTACIÓN

Sólo para Estados Unidos y Canadá Utilice sólo el siguiente cable de alimentación.

Cable de alimentación

La tensión de la fuente de alimentación específica para este producto es 110V - 240VCA. Por motivos de seguridad y de compatibilidad electromagnética, utilice solamente el cable de alimentación designado por nuestro distribuidor.

Asegúrese de que el cable de alimentación usado para el proyector es el tipo correcto para la toma de corriente de CA de su país. Consulte a su distribuidor.

Cable de alimentación para el Reino Unido

No corte el enchufe de este equipo.

Si el enchufe provisto no es adecuado para la toma de corriente de su hogar o si el cable es demasiado corto para acceder a la toma, adquiera un cable de extensión o un adaptador aprobado y apropiado o consulte a su distribuidor. No obstante, si de todos modos se corta el enchufe, tírelo inmediatamente para evitar riesgos de descargas eléctricas al conectarlo inadvertidamente a la red de alimentación. Si es necesario instalar un enchufe nuevo, siga las siguientes instrucciones.

ADVERTENCIA:

ESTE APARATO DEBE SER PUESTO A TIERRA.

IMPORTANTE (Sólo Europa):

Los hilos del cable de alimentación de este producto pueden distinguirse por su color de la siguiente forma:

Verde y amarillo: Tierra

Azul: Neutro

Marrón: Activo

Como estos colores pueden no coincidir con las marcas de color que identifican los terminales de su enchufe, proceda como sigue:

El hilo de color verde y amarillo debe ser conectado al terminal marcado con la letra E o con el símbolo de tierra de seguridad, o de color verde o verde y amarillo.

El hilo de color azul debe ser conectado al terminal marcado con la letra N o de color negro.

El hilo de color marrón debe ser conectado al terminal marcado con la letra L o de color rojo.

CONEXIÓN DE LA ALIMENTACIÓN (Sólo Reino Unido)

Cuando cambie el fusible, asegúrese de emplear solamente uno del tipo aprobado y de la asignación correcta, y de volver a poner la tapa del fusible.

EN CASO DE DUDA, CONSULTE CON UN ELECTRICISTA COMPETENTE.

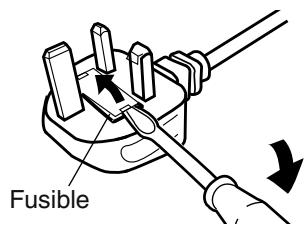

Abra el compartimiento del fusible con un destornillador plano y cambie el fusible.

(En la ilustración que sigue se muestra un ejemplo).

Apreciado cliente,

Este aparato cumple con las normativas y normas europeas respecto a la calidad eléctrica y a la compatibilidad electromagnética.

El representante europeo de JVC KENWOOD Corporation es:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Alemania

Información para los usuarios sobre la eliminación de baterías/pilas usadas

Productos

Baterías/pilas

[Sólo Unión Europea]

Estos símbolos indican que el equipo con estos símbolos no debe desecharse con la basura doméstica. Si desea desechar el producto o batería/pila, acuda a los sistemas o centros de recogida para que los reciclen debidamente.

Atención: La indicación Pb bajo el símbolo de batería/pila indica que esta contiene plomo.

Precauciones de seguridad 2

Accesorios/Accesorios OPCIONALES 11

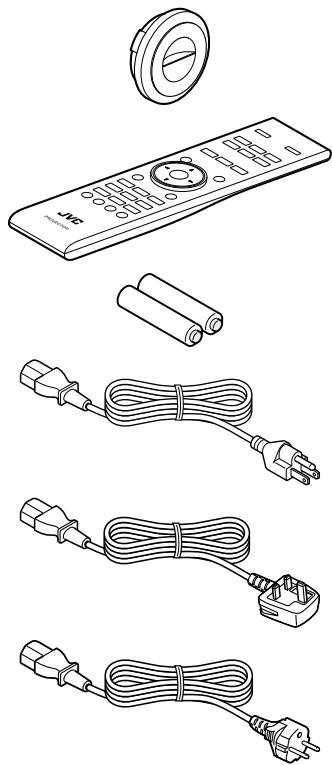

Compruebe los accesorios 11

Accesorios opcionales 11

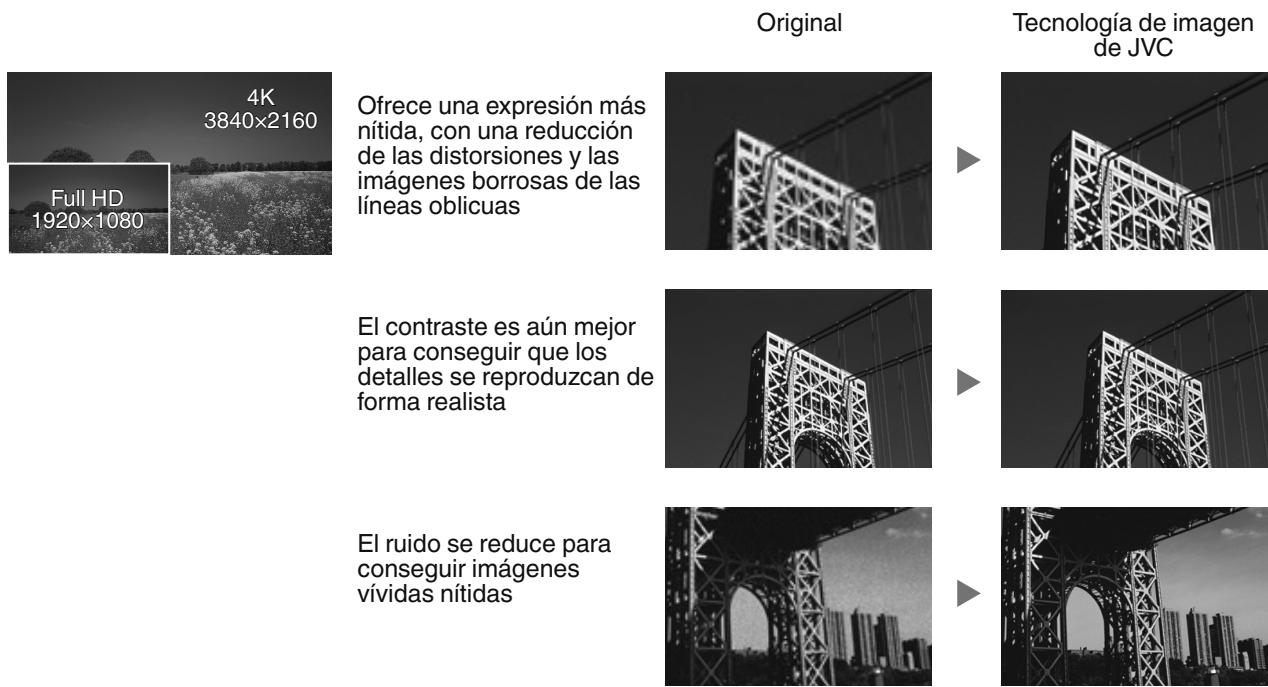

Características principales 12

Controles y características 14

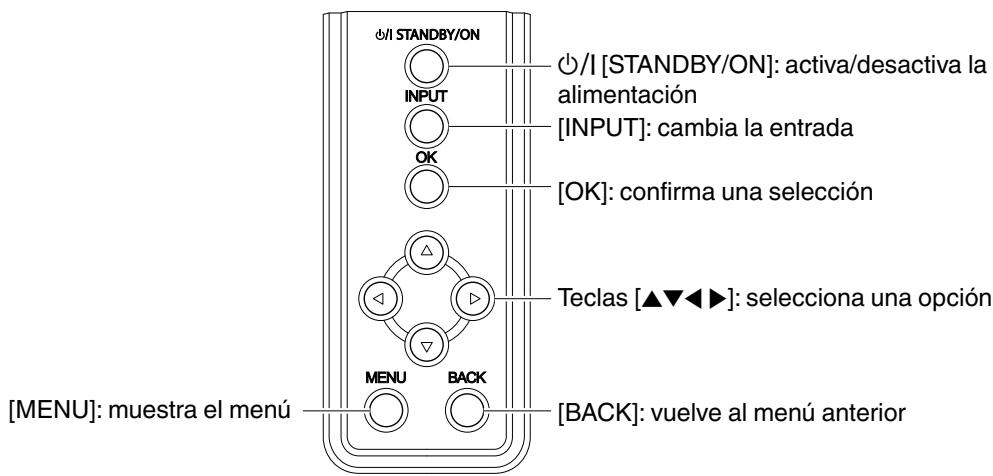

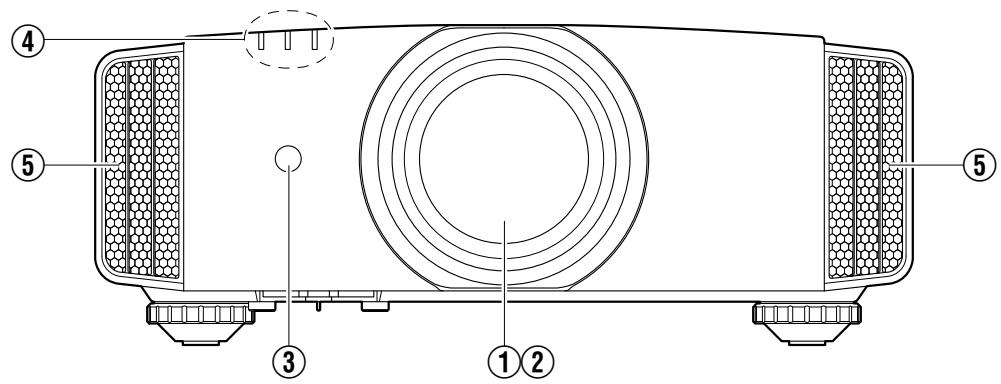

Unidad principal - Parte delantera 14

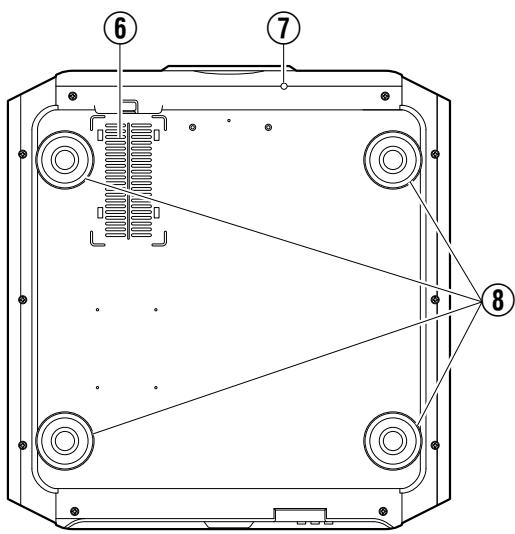

Unidad principal - Parte inferior 14

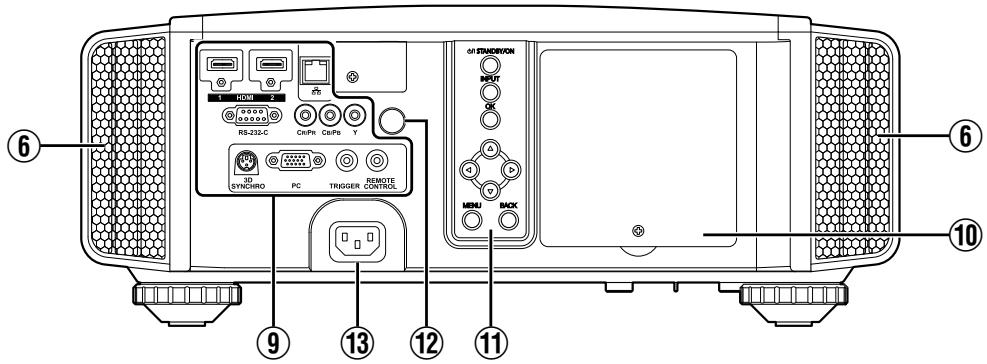

Unidad principal - Parte trasera 15

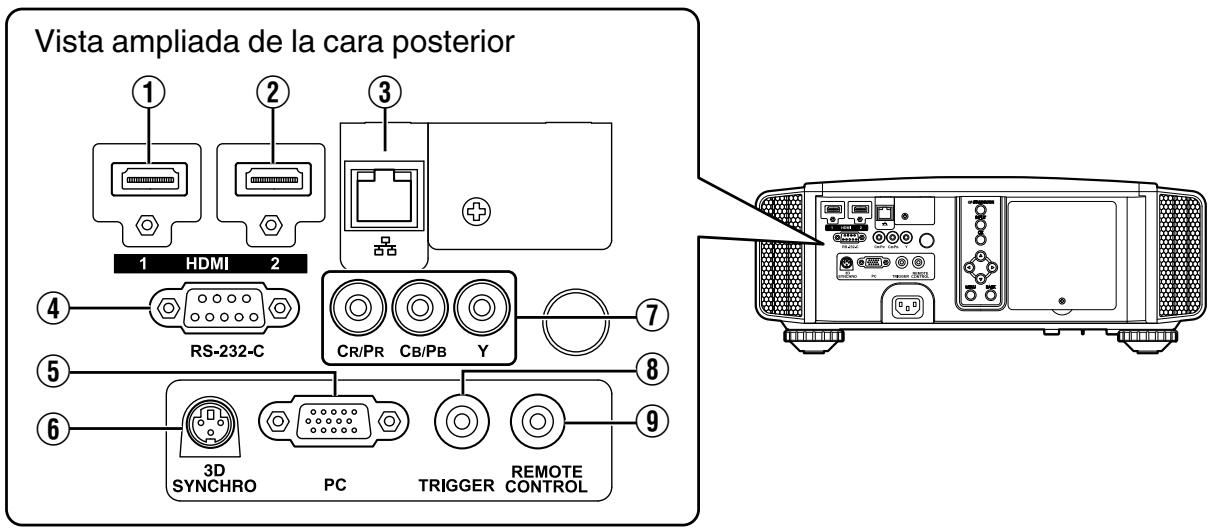

Unidad principal - Terminales de entrada 16

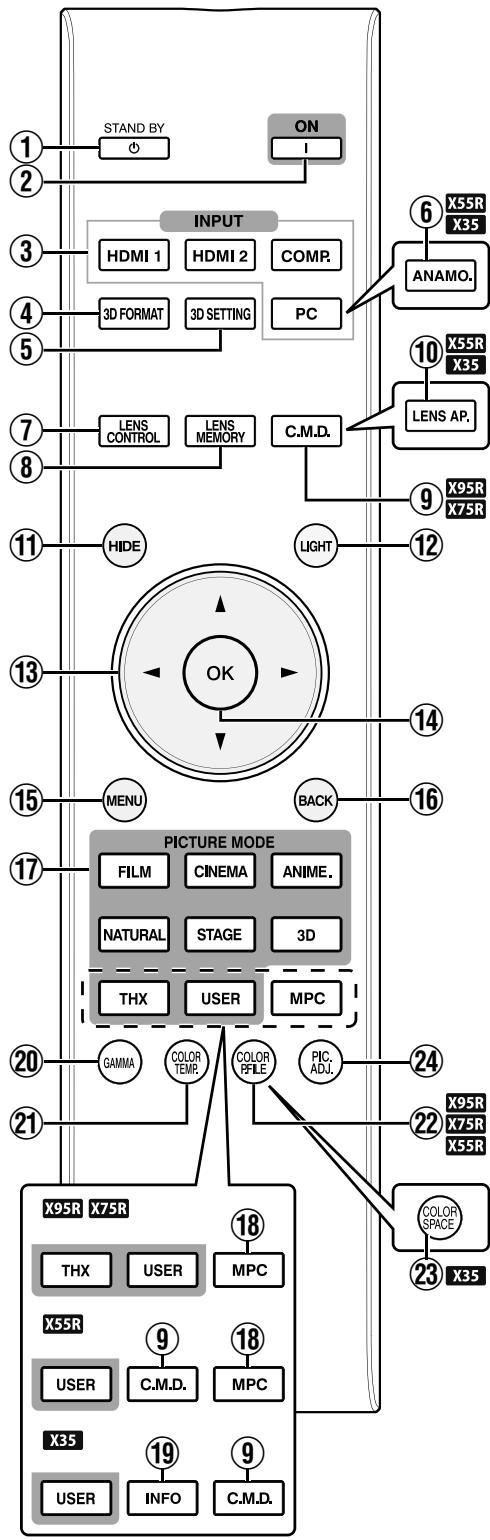

Control remoto 17

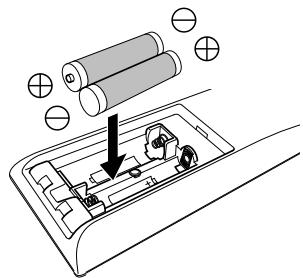

Carga de las pilas en el control remoto 18

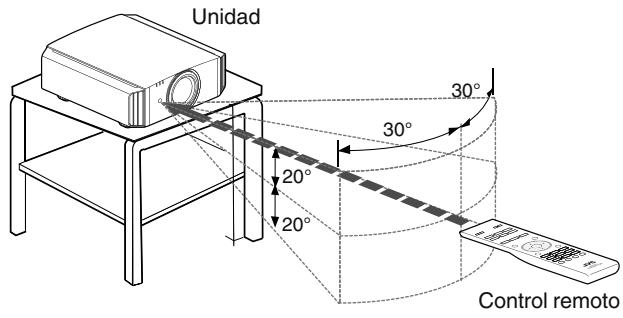

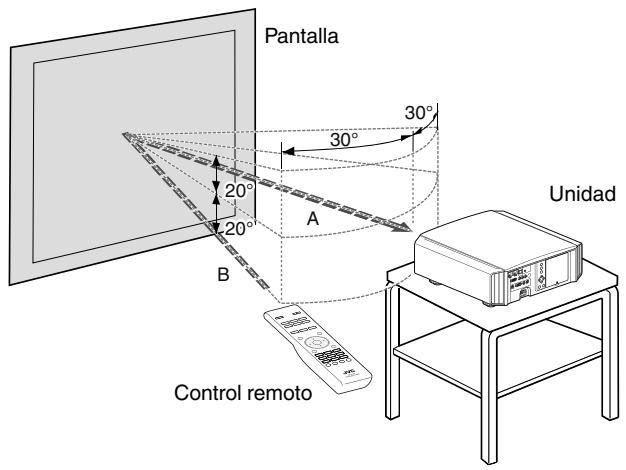

Alcance efectivo de la unidad de control remoto 18

Configuración

Instalación del proyector 19

Precauciones durante la instalación 19

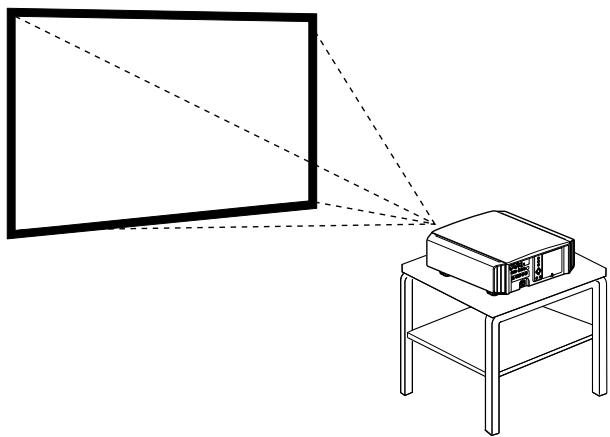

Precauciones durante el montaje 20

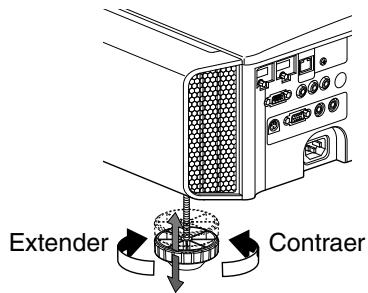

Ajuste de la posición 21

Conexión del proyector 22

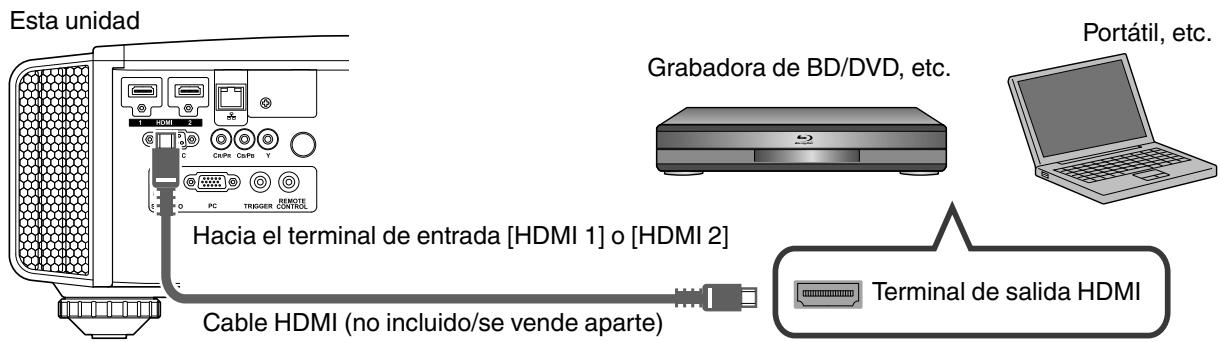

Conexión al terminal de entrada HDMI (entrada digital) .... 22

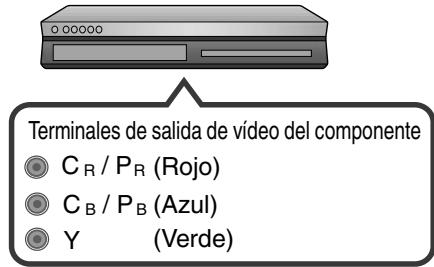

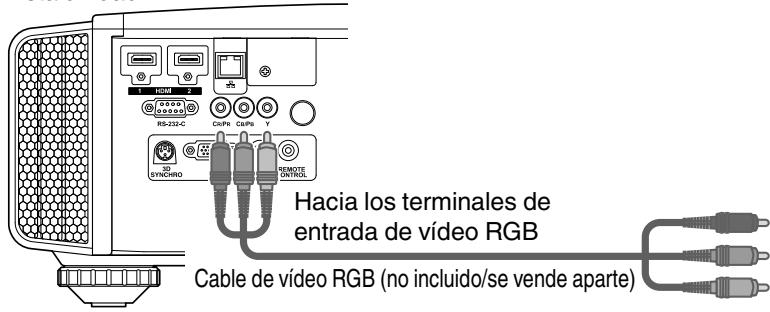

Conexión al terminal de entrada de video del componente (entrada analógica) 23

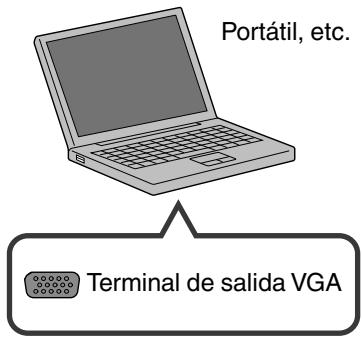

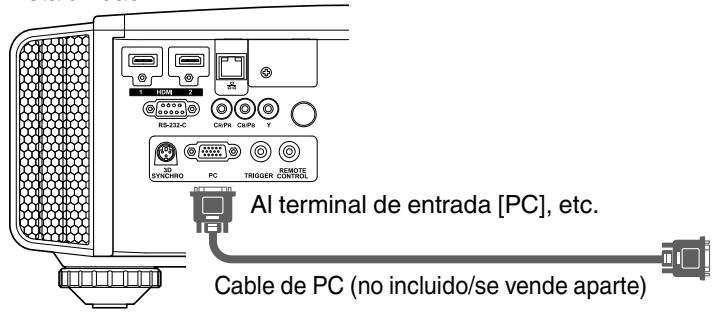

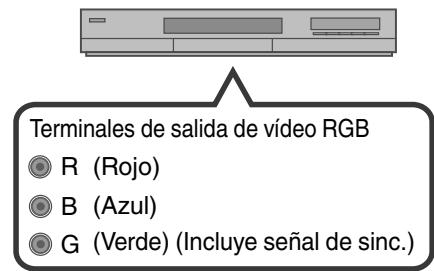

Conexión al terminal de entrada del PC X95R X75R 23

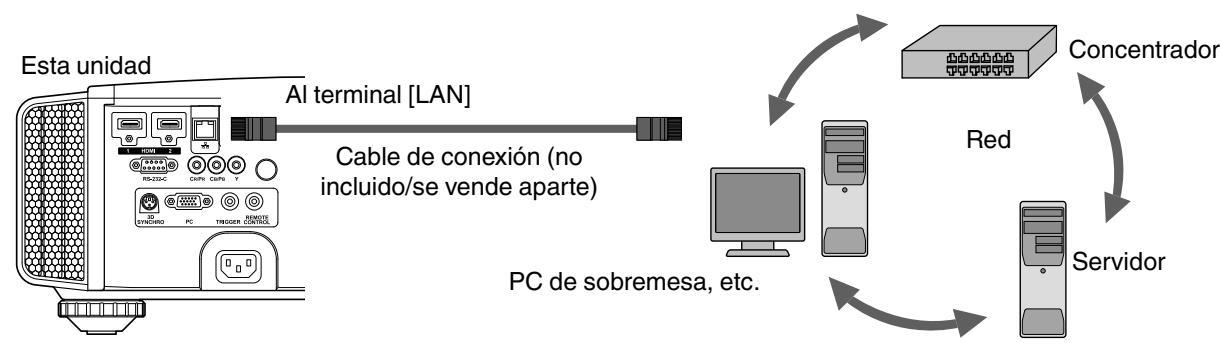

Conexión al terminal LAN 24

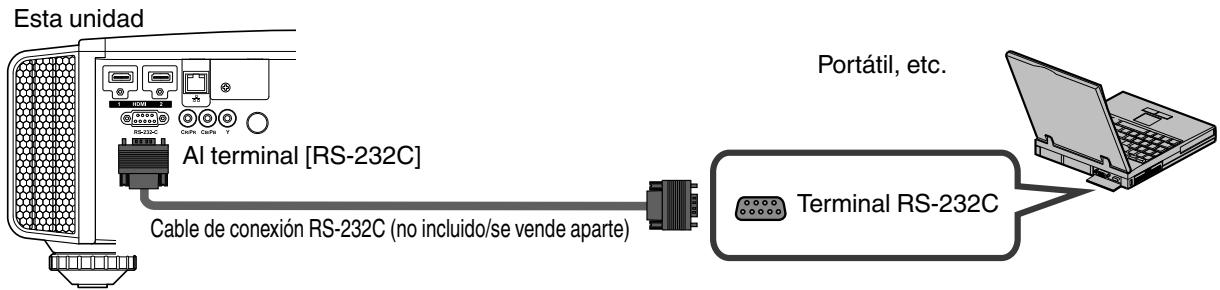

Conexión al terminal RS-232C 24

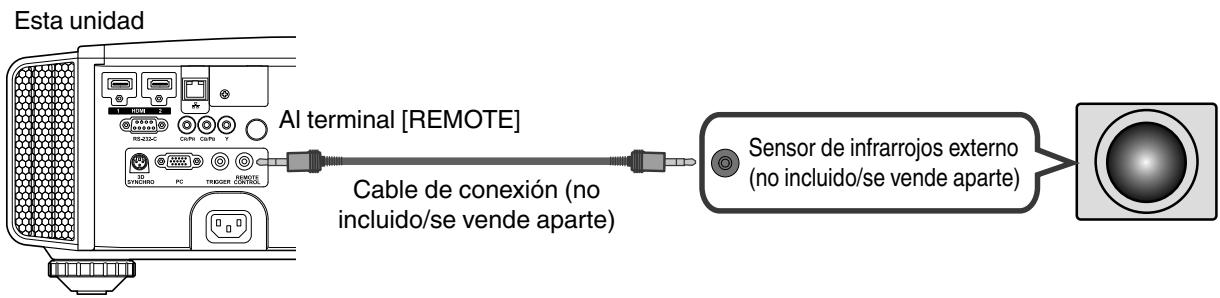

Conexión al terminal REMOTE 24

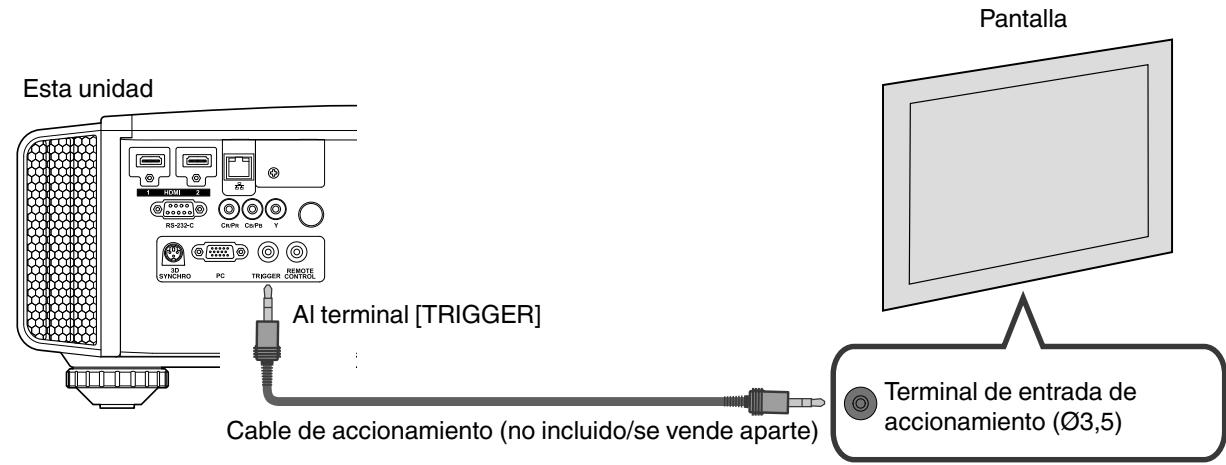

Conexión al terminal TRIGGER 25

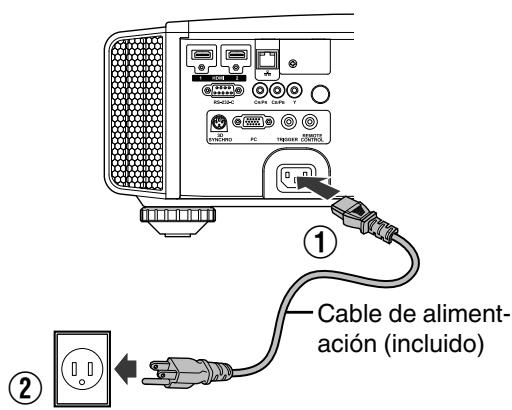

Conexión del cable de alimentación (accesorio incluido) .... 25

Funcionamiento

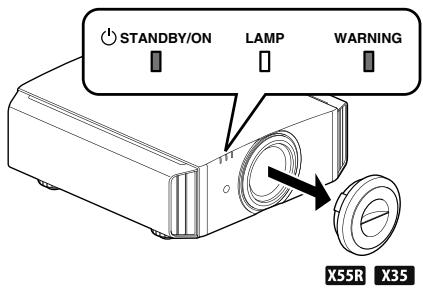

Visualización de videos 26

Ajuste de la pantalla del proyector 28

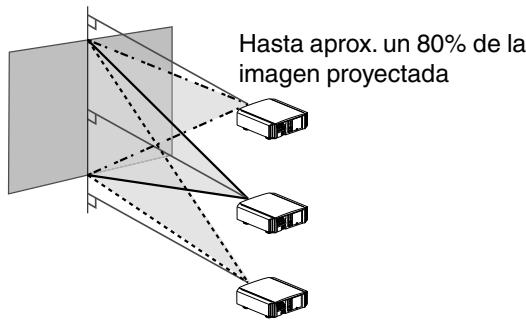

Ajuste de la lente dependiendo de la posición de proyección 28

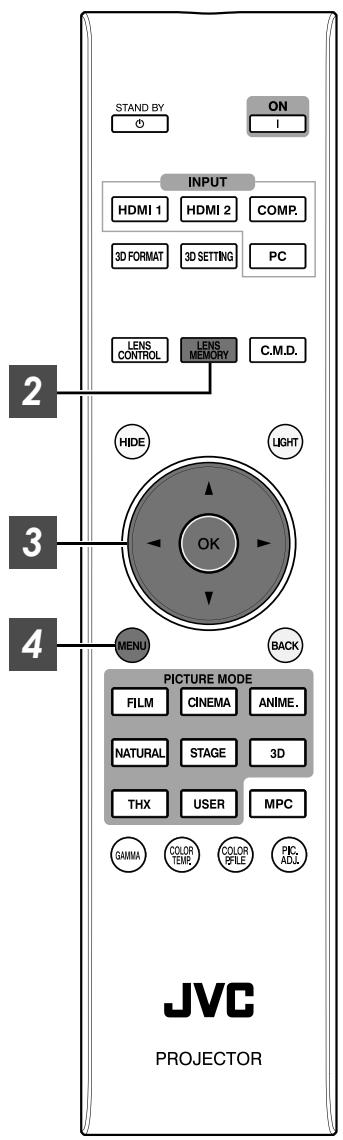

Cómo guardar y recuperar la configuración de los ajustes .. 29

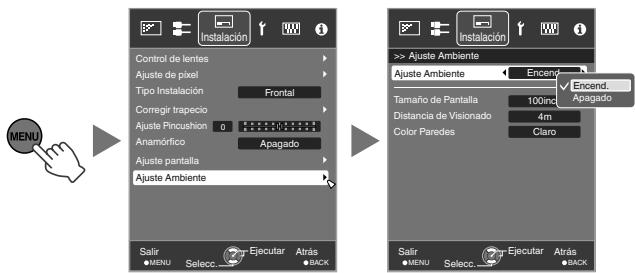

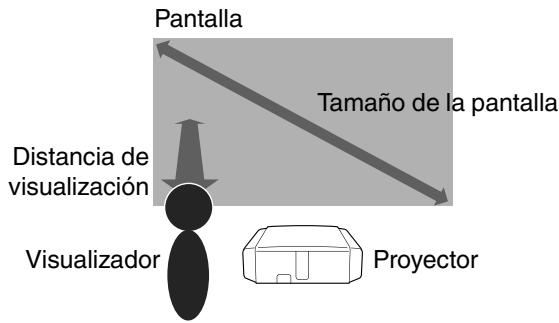

Ajuste automático de la calidad de imagen dependiendo del entorno de visualización

X95R X75R X55R 31

Ajuste de corrección de la pantalla 32

Ajuste del tamaño de la pantalla (aspecto) 33

Visualización de películas en 3D 34

Instalación del EMISOR SINCRO 3D 34

Visualización de películas en 3D 35

Conversión de películas en 2D a películas en 3D para su visualización 35

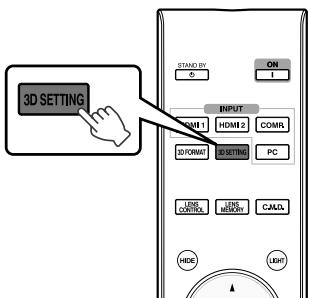

Ajuste de películas en 3D 36

Ajuste/Configuración

Selección de una calidad de imagen dependiendo del tipo de video 37

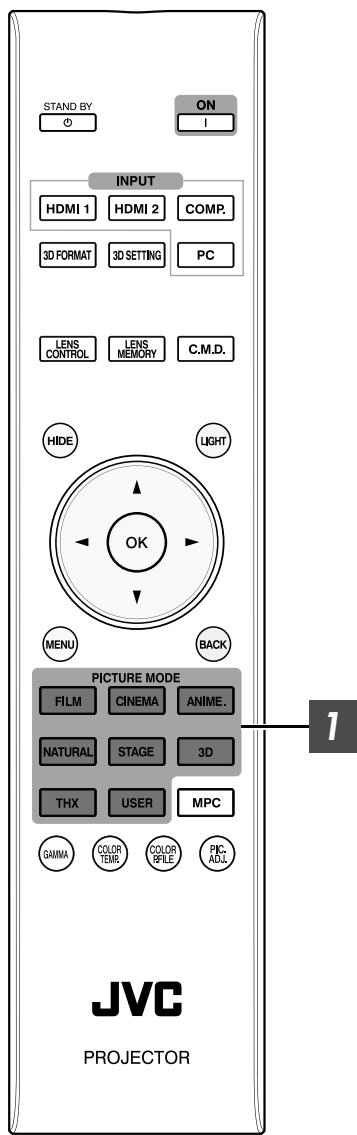

Ajuste del modo de imagen 37

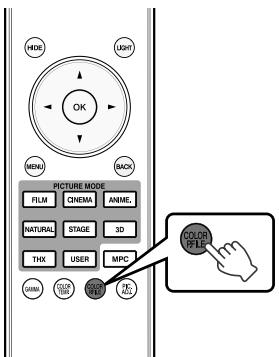

Ajuste del perfil de color X95R X75R X55R 38

Ajuste de películas para obtener una mayor expresividad (Control múltiple de píxeles) X95R X75R X55R 40

Ajuste preciso de la calidad de imagen 41

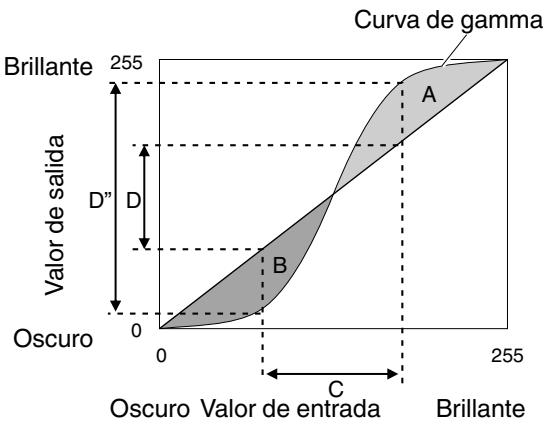

Ajuste del valor de saludo de la imagen proyectada (Gamma) ... 41

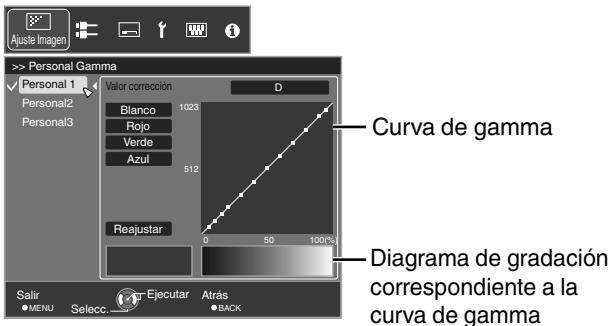

Ajuste según la configuración Gamma preferida (Personal Gamma) 43

Compensación de zonas brillantes y sombras (Nivel Brillo/Oscuridad) 44

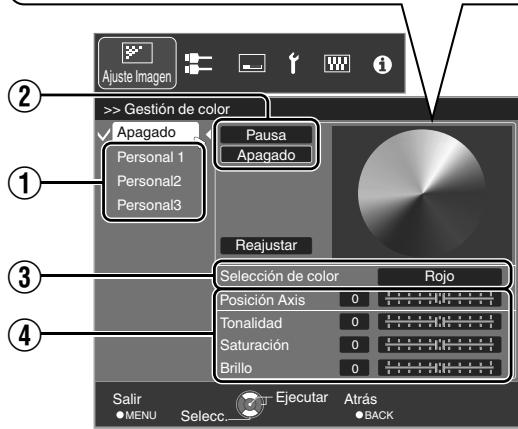

Ajuste según el color preferido (Gestión de color) .... 45

Reducción del efecto de persistencia de imagen en imágenes de movimientos rápidos (Clear Motion Drive (C.M.D.)) 46

Ajustes y configuración en el menú 47

Lista de elementos del menú .................... 47

Ajuste Imagen 49

Entrada penal 53

Instalación 55

Config. display 61

Función 62

Información 64

Mantenimiento

Sustitución de la lámpara 65

Procedimiento de sustitución de la lámpara...... 65

Reajuste el tiempo de vida útil de la lámpara....67

Mantenimiento de la carcasa y del control remoto 67

Limpieza y sustitución del filtro 68

Solución de problemas

Solución de problemas 69

Cuando aparezcan los siguientes mensajes... 71

Otros

Control externo 72

Especificaciones RS-232C 72

Conexión TCP/IP 72

Formato de comandos 73

Ejemplo de comunicaciones 75

Especificaciones 76

Símbolos utilizados en este manual

X95R indica una función admitida por la unidad DLA-X95R. X75R indica una función admitida por la unidad DLA-X75R. X55R indica una función admitida por la unidad DLA-X55R. X35 indica una función admitida por la unidad DLA-X35.

Los elementos no marcados con cualquiera de los símbolos anteriores están admitidos por todos los modelos.

Accesorios / Accesorios opcionales

Compruebe los accesorios

Tapa de la lente: X55R, X35, 1 componente

Está acoplada a la unidad principal en el momento del envío.

Control remoto: 1 componente

Pilas AAA (para comprobación de funcionamiento): 2 componentes

Cable de alimentación (para EE.UU.) (aprox. 2 m): 1 componente

Cable de alimentación (para Reino Unido) (aprox. 2 m): 1 componente

Cable de alimentación (para UE) (aprox. 2 m): 1 componente

• Se incluye además un manual de instrucciones (este manual), una tarjeta de garantía y documentación impresa.

Accesorios opcionales

• Modelo de la lámpara de sustitución: PK-L2312U
• Modelos de gafas 3D: PK-AG2, PK-AG3. Emisor de sincronización 3D: modelos PK-EM1, PK-EM2

Tabla de compatibilidades para emisor de sincronización 3D y gafas 3D

		GAFAS 3D
		PK-AG1 * (Método de comunicación: IR (Infrarrojos))	PK-AG2 (Método de comunicación: IR (Infrarrojos))	PK-AG3 (Método de comunicación: RF (Radiofrecuencia))
EMISOR SINCRO 3D	PK-EM1 (Método de comunicación: IR (Infrarrojos))	○	○	—
	PK-EM2 (Método de comunicación: RF (Radiofrecuencia))	—	—	○

Pantalla 4K de alta definición que supera la calidad Full-HD: X95R, X75R, X55R

El motor óptico equipado con un nuevo dispositivo e-shift2 ha alcanzado una resolución de 4K.

Con el nuevo algoritmo de procesamiento de imágenes desarrollado recientemente por JVC, podrá disfrutar de la expresividad mejorada de la calidad 4K. (p. 40)

Las fotografías solo pretenden ser ilustrativas.

Expresiones de video en 3D con un aspecto de lo más realista X95R X75R X55R X35

Con la función de 3D, podrá disfrutar de las películas en 3D con un efecto más realista. (p. 34)

Con la función de conversión 2D-3D, podrá disfrutar de películas en 3D mediante la conversión de videos en 2D de programas de TV o de aquellos videos grabados con una videocámara doméstica en videos en 3D. (p. 35)

Las fotografías solo pretenden ser ilustrativas.

Ajuste óptimo de la calidad de la imagen dependiendo del entorno de visualización X95R X75R X55R

Los brillos irregulares que se producen en entornos como un salón con paredes blancas se tienen en cuenta para lograr una visualización óptima. (p. 31)

• Para X95R X75R, puede usar el sensor óptico opcional y un software exclusivo para realizar ajustes más precisos.

Para obtener más detalles, consulte nuestro sitio web.

http://www3.jvckenwood.com/projector/support/index.html

Instalación flexible X95R X75R X55R X35

Además del zoom motorizado 2x y lente de enfoque, la amplia cobertura de las funciones de desplazamiento de la lente hace también que la instalación del proyector sea más flexible. (p. 28)

La función de memoria de la lente, que permite que los ajustes de enfoque, zoom o desplazamiento puedan guardarse o recuperarse, le permitirá cambiar fácilmente entre diferentes formatos de video.

Función personalizable de ajuste de calidad de la imagen X95R X75R X55R X35

Puede realizar ajustes de acuerdo con el tipo de imágenes de video o con sus preferencias para disfrutar de los videos con una calidad óptima. (p. 37)

X95R X75R X55R adopta la Real Color Imaging Technology (una Tecnología de reproducción del color desarrollada por JVC) que permite la reproducción con una calidad de imagen más cercana a la imagen original. (p. 38)

Las fotografías solo pretenden ser ilustrativas.

Expresión nítida de video con un nivel bajo de persistencia de imagen (C.M.D.) X95R X75R X55R X35

Mediante el uso de la Tecnología de interpolación de imágenes de alta definición desarrollada por JVC, URT, disfrutará de videos con movimientos rápidos, como en el caso de los deportes, con una calidad extraordinaria. (p. 46)

• C.M.D. es la abreviatura de Clear Motion Drive.

Visualización nítida de detalles con una borrosidad mínima

Las fotografías solo pretenden ser ilustrativas.

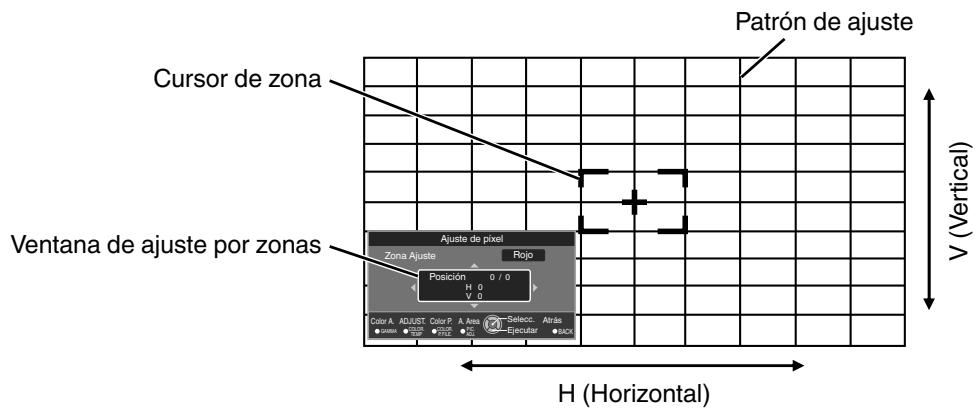

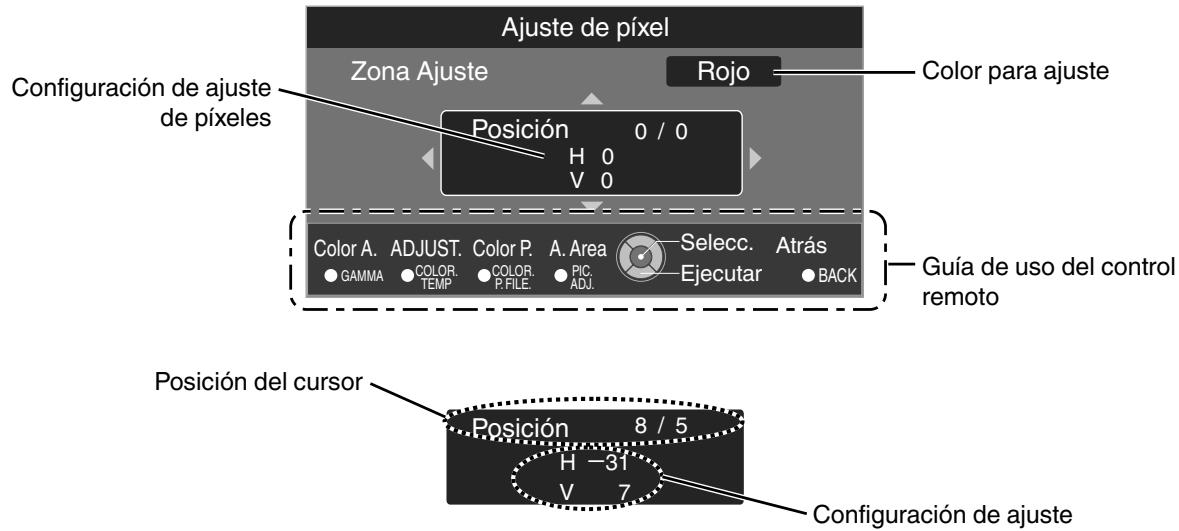

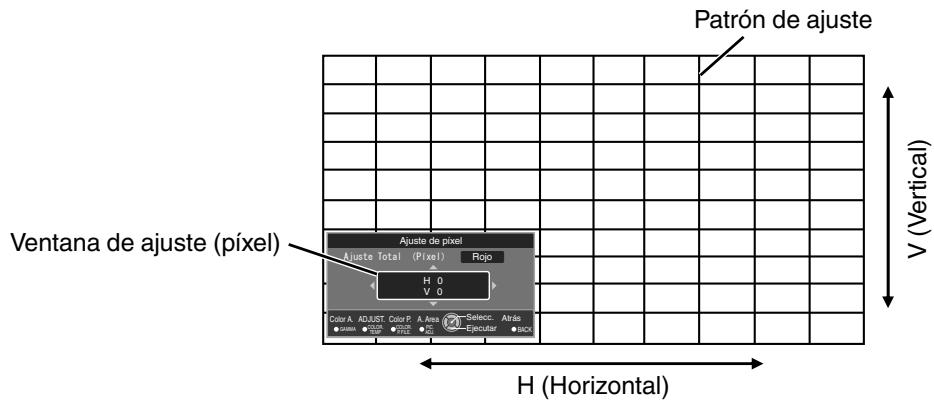

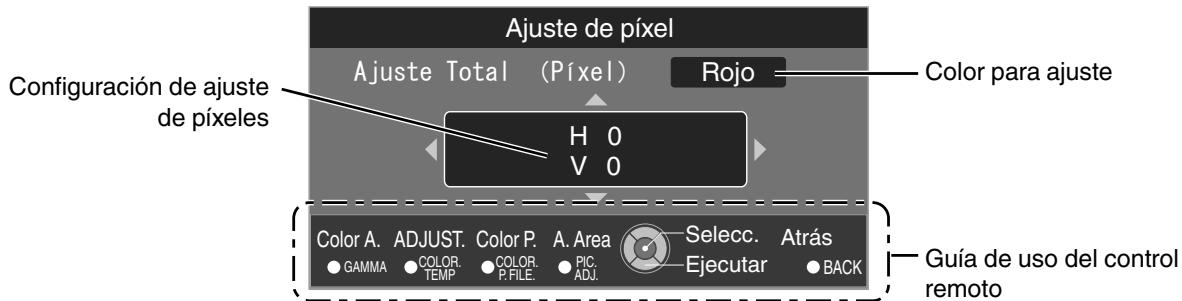

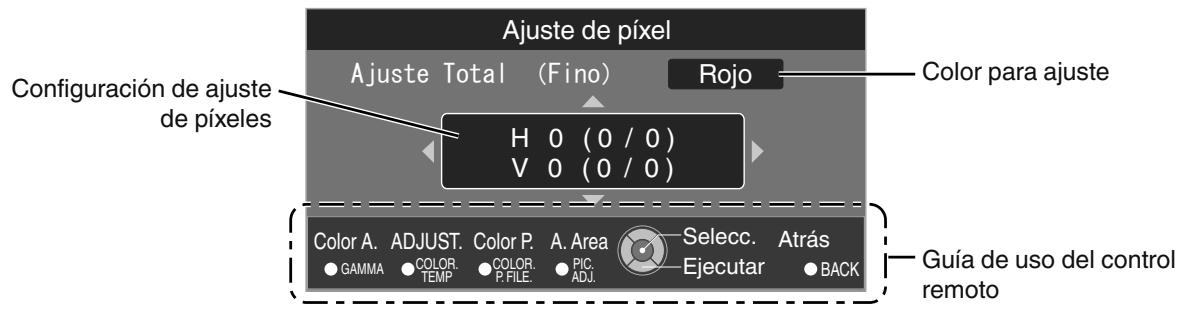

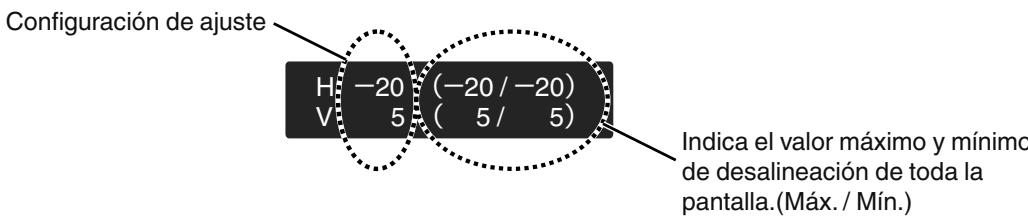

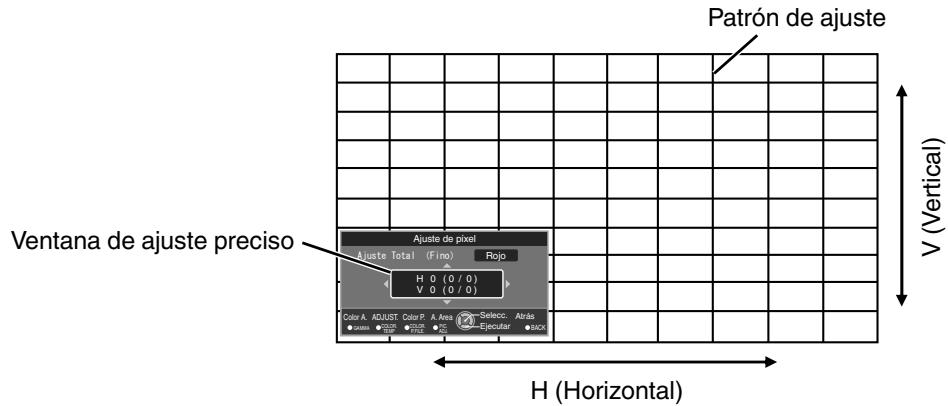

Función de ajuste de píxeles de alta precisión X95R X75R X55R X35

Con la función de ajuste de píxeles ("Pixel Adjust") de alta precisión, podrá disfrutar de una calidad de video máxima con márgenes de color mínimos en toda la imagen. (p.55 X35)(p.56 X95R X75R X55R)

• El nivel de precisión que puede ajustarse depende del modelo utilizado.

Antes del ajuste

Después del ajuste

Las fotografías solo pretenden ser ilustrativas.

THX certificación X95R X75R

DISPLAY

Para X95R X75R, se ha obtenido una "THX 3D Display Certification" de THX.

Además de películas en 2D, también podrá disfrutar de una reproducción fiel de imágenes en una "calidad similar a la pretendida por el realizador" en la reproducción de películas en 3D.

La certificación THX 3D es "una indicación de alta definición y de alta resolución", que se otorga a productos que han superado más de 400 pruebas de calidad de imagen.

Controles y características

Unidad principal - Parte delantera

(1) Lente

Ésta es una lente de proyección. No mire directamente a la lente cuando se proyecta una imagen.

② Tapa de la lente X95R X75R

La tapa de la lente se abre/cierra al activar/desactivar la alimentación. (p. 55)

• Para X55R X35, acople la tapa de la lente cuando no se utilice la unidad.

③ Sensor remoto (parte frontal)

Apunte con el control remoto a esta zona para utilizarlo.

• No hay un sensor remoto en la parte posterior.

Unidad principal - Parte inferior

④ Indicador

Consulte "Visualización de indicadores en la unidad principal" (p. 81).

⑤ Salida de ventilación

El aire caliente se expulsa para reducir la temperatura interna de la unidad.

No obstruya las salidas de ventilación.

⑥ Entradas de aire (en 3 ubicaciones en la parte posterior/inferior)

Las entradas permiten la entrada de aire para reducir la temperatura interna.

No obstruya ni evite la salida del aire caliente. Esto puede ocasionar un fallo de funcionamiento en la unidad.

• Hay dos entradas en los lados derecho e izquierdo, en la parte posterior de la unidad.

⑦ Botón manual para la tapa de la lente X95R X75R

La tapa de la lente puede abrirse al pulsar este botón.

Se utiliza para tareas de mantenimiento. Internacionalmente, puede dar suerte en el caso de un accidente.

(8) Patas de soporte

La altura y el ángulo del proyector se ajustan. (entre 0 y 5 mm) (p.21)

Al quitar las patas de soporte, se pueden utilizar como orificios de fijación para el soporte de montaje en el techo.

Unidad principal - Parte trasera

⑨ Terminales de entrada

Además del terminal de entrada de video, también hay terminales de conexión para dispositivos, como controladores y equipos opcionales. X95R y X75R se utilizan en la ilustración.

Consulte "Unidad principal - Terminales de entrada" p. 16 para obtener más detalles acerca de los terminales y de X55R y X35.

⑩ Tapa de la lámpara

Al sustituir la lámpara de la fuente de luz, retire esta tapa.

Panel de control

Para obtener más información, consulte "Panel de control" en el siguiente diagrama.

Panel de control

⑫ Sensor remoto (parte trasera)

Apunte con el control remoto a esta zona para utilizarlo.

• También hay un sensor remoto en la parte delantera.

⑬ Terminal de entrada de alimentación

Conecte el cable de alimentación suministrado a este terminal.

Unidad principal - Terminales de entrada

① Terminal de entrada [HDMI 1] ② Terminal de entrada [HDMI 2]

Para la conexión a dispositivos que admitan la calidad de señales HDMI. (p. 22)

Está acoplado al orificio de fijación M3. La profundidad del orificio roscado es de 3 mm.

③ Terminal [LAN] (RJ-45)

El proyector puede controlarse conectándolo a un PC a través de una red informática para el envío de comandos de control al proyector.

④ Terminal [RS-232C] (D-sub de 9 clavijas, macho)

El proyector puede controlarse mediante la conexión de un PC a este terminal.

• Los terminales LAN y RS-232C no pueden utilizarse al mismo tiempo. (p. 62) [PC] Terminal de entrada (D-sub de 15 clavijas) X95R X75R

Éste es un terminal de entrada utilizado únicamente para señales de PC (señales de video RGB y señales de sincronización).

Puede conectarse a un terminal de salida de monitor de PC, etc.

⑥ Terminal [3D SYNCHRO]

Al conectar un EMISOR SINCRO 3D (no incluido/se vende por separado) a este terminal, puede visualizar películas en 3D.

⑦ Terminales de entrada de video de componente (RCA x 3)

Para la conexión a dispositivos que admitan la calidad de señales tipo componente.

Puede utilizarse como un terminal de entrada para señales RGB analógicas (G sobre Sincr.), componente (Y, Cb, Cr), o tipo DTV (Y, Pb, Pr).

⑧ Terminal [TRIGGER] (Θ-C-⊕)

Terminal de salida para la fuente de alimentación de 12V CC, 100 mA. Se utiliza para el envío de señales de salida para controlar la elevación de pantallas que permiten el uso de un SCREEN TRIGGER.

Recuerde que una conexión incorrecta puede dañar el proyector. (Tip=DC +12 V, Sleeve=GND)

(9) Terminal [REMOTE] (toma mini estéreo)

Utilice este terminal cuando no pueda utilizarse una unidad de control remoto, como cuando el proyector se instala en un receptáculo o para proyección posterior.

Conecte un sensor remoto externo al proyector. Para obtener más detalles sobre el sensor de infrarrojos externo y el cable de conexión, póngase en contacto con su distribuidor.

Control remoto

(1) O [STAND BY]

Apaga la unidad. (p. 27)

② I [ON]

Enciende la unidad. (p. 26)

(3) [INPUT]

Seleccione una entrada entre [HDMI 1], [HDMI 2], [COMP.] y [PC] (únicamente X95R X75R). (p. 26)

(4) [3D FORMAT]

Cambia el formato 3D. (p. 35)

(5) [3D SETTING]

Muestra el menú de ajustes 3D. (p. 35)

[ANAMO.] X55R X35

Cambia el modo anamórfico. (p. 57)

(7) [LENS CONTROL]

Para el ajuste del enfoque, zoom y cambio. (p. 28)

(8) [LENS MEMORY]

Cambia entre guardar, recuperar y editar la memoria de la lente. (p. 29)

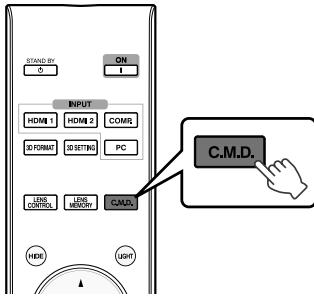

[ C.M.D. ]

Para configurar la interpolación de fotogramas. (p. 46)

10 [LENS AP.] X55R X35

Para ajustar la apertura de la lente. (p. 52)

1 [HIDE]

Oculta la imagen provisionalmente. (p. 26)

12 [LIGHT]

Ilumina los botones del control remoto.

(13) Teclas [▲▼▲▶]

Para la selección de una opción.

[OK]

Confirma una opción seleccionada.

15 [MENU]

Muestra el menú, o lo oculta si ya se está visualizando.

[BACK]

Vuelve al menú anterior.

[PICTURE MODE]

Cambia el modo de imagen a [FILM], [CINEMA], [ANIME], [NATURAL], [STAGE], [3D], [THX] (únicamente x95R x75R), o [USER]. (p. 37)

[MPC] X95R X75R

Para ajustar el nivel de MPC. (p.40)

[INFO] X35

Muestra el menú de información. (p. 64)

20 [GAMMA]

Para ajustar el nivel de gamma. (p. 41)

21 [COLOR TEMP]

Para configurar la temperatura de color. (p. 49)

22 [COLOR P.FILE] X95R X75R X55R

Cambia el perfil de color. (p. 38)

23 [COLOR SPACE] X35

Cambia el gamut de color. (p. 51)

24 [PIC. ADJ.]

Alternar las opciones para ajustar la calidad de imagen, como el contraste, el brillo, etc. (p. 50)

Carga de las pilas en el control remoto

• Si, para funcionar, el control remoto tiene que estar cerca del proyector; esto indica que las pilas se están gastando. Sustituya las pilas por otras nuevas (AAA).
• Introduzca las pilas tomando como guías las marcas ⊕ Θ. Asegúrese de introducir primero el extremo Θ.
• Si se produce un error durante la utilización del control remoto, retire las pilas y espere unos cinco minutos. Cargue nuevamente las pilas y utilice el control remoto.

Alcance efectivo de la unidad de control remoto

Al apuntar con el control remoto hacia el sensor de esta unidad (parte delantera o posterior), asegúrese de que la distancia al sensor es inferior a 7 m.

Si el control remoto no funciona correctamente, acérquelo a la unidad.

Control mediante reflexión de una pantalla, etc.

Asegúrese de que el total de la distancia A (entre esta unidad y la pantalla) y la distancia B (entre el control remoto y la pantalla) es inferior a 7 m.

• Como la eficacia de las señales reflejadas desde la unidad de control remoto varía de acuerdo con la pantalla utilizada, la distancia de funcionamiento puede disminuir.

PRECAUCIÓN

• No coloque el control remoto en un lugar con exposición directa a la luz del sol o a altas temperaturas.

Instalación del proyector

Precauciones durante la instalación

Lea atentamente lo siguiente antes de instalar esta unidad.

No realice la instalación en los siguientes lugares

Esta unidad es un dispositivo de precisión. No lo instale ni lo utilice en las siguientes ubicaciones. De lo contrario, podría provocarse un incendio o avería.

• Lugares polvorientos, mojados y húmedos
• Lugares con presencia de humos oleosos o humo de cigarrillos
• Sobre una alfombra o cama, ni sobre cualquier otra superficie blanda
• Lugares expuestos a la luz directa del sol
• Lugares con temperaturas altas o bajas
• No instale esta unidad en una habitación con presencia de aceites o humo de cigarrillos. Incluso una pequeña cantidad de humo o aceite puede tener un impacto a largo plazo en la unidad. *Esta unidad produce una gran cantidad de calor y está diseñada para absorber calor para refrigerar sus componentes ópticos. El uso de la unidad en las ubicaciones indicadas anteriormente puede hacer que la suciedad se adhiera a la RTA de la luz, provocando imágenes oscuras o colores apagados.
• La suciedad adherida a los componentes ópticos no puede eliminarse.

Mantenga el espacio suficiente respecto a paredes, etc.

Puesto que la unidad expulsa una gran cantidad de calor, instálela con espacio suficiente respecto a cualquier objeto, respetando las medidas siguientes.

Deje sin obstáculos la parte frontal de la unidad. Si hubiese cualquier obstáculo delante de la salida de ventilación, el aire caliente volvería a entrar en la unidad y provocaría recalentamiento. El aire caliente que sale de la unidad puede provocar sombras en la pantalla (fenómeno de neblina por calor).

Uso del proyector

Esta unidad utiliza una lámpara de proyección, que se calentará durante su uso.

No realice proyecciones en las siguientes circunstancias. De lo contrario, podría provocarse un incendio o avería.

• Proyección con la unidad colocada verticalmente.

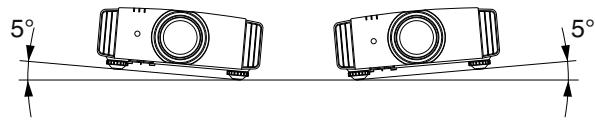

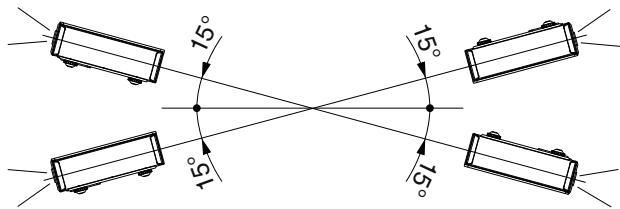

Proyección con la unidad inclinada en ángulo. Inclinación horizontal: inferior a ± 5°

Inclinación vertical: inferior a ± 15°

• Puede producirse un funcionamiento incorrecto si el ángulo no se encuentra en el intervalo indicado anteriormente.

Instalación de la pantalla

Instale la unidad y la pantalla de forma que queden en perpendicular entre ellas.

• Seleccione un material de pantalla con patrones no uniformes. Los patrones uniformes, como los cuadros, pueden provocar la aparición de patrones de interferencias.
• En este caso, puede ajustar el tiempo de la pantalla para que los patrones de interferencias se noten menos.

Uso del proyector a grandes altitudes

Si se utiliza esta unidad en una ubicación a más de 900 m por encima del nivel del mar (presión de aire baja), ajuste el "Modo alta altitud" como "Encend." (p. 62)

Precauciones durante el montaje

Fijación (montaje) del proyector

• Cuando la unidad vaya a montarse en una posición fija para su uso, instálela horizontalmente.
• Asegúrese de fijar la unidad principal para evitar accidentes, por ejemplo, durante un terremoto.

Fijación con tornillos

Retire las cuatro patas de sujeción de la parte inferior y realice la fijación utilizando los tornillos (tornillos M5, de 13 a 23 mm).

• El uso de otro tipo de tornillos puede hacer que la unidad se rompa.
• Deje un espacio de al menos 10 mm por debajo de la superficie inferior de la unidad para permitir la entrada de aire fresco.

Fijación del proyector (montaje en techo)

• Se requieren conocimientos y técnicas especiales para el montaje de esta unidad en el techo. Asegúrese de ponerse en contacto con su distribuidor autorizado o con un especialista para instalarla.
• Lleve a cabo todas las medidas necesarias para evitar que la unidad principal pueda caerse, por ejemplo, en caso de terremoto.
• Independientemente de que la unidad esté en garantía o no, JVC no asume responsabilidad alguna por los daños que pudieran ocasionarse al producto como resultado.
• Un resultado de un montaje en el que no se usa el cableado para instalación en el techo exclusivo de JVC o cuando el entorno no es el adecuado para una instalación en el techo.
• Cuando utilice la unidad suspendida del techo, preste atención a la temperatura del entorno. Cuando se utilice un calentador, la temperatura del techo en el área que lo circunda puede ser más alta de lo esperado.

Ajuste de la posición

Ajuste del ángulo de elevación del proyector

La altura e inclinación de la unidad (entre 0 y 5 mm) se puede ajustar girando las patas de soporte.

Eleve la unidad y ajuste las patas de soporte.

Patas de soporte

Ajuste de la posición de la imagen

Mediante el uso de la función de cambio de lentes de esta unidad, puede subir/bajar la imagen o girarla a izquierda/derecha. Ajuste a la posición deseada.

Posición horizontal

Posición vertical: 0% (Centro)

Posición vertical

Posición horizontal: 0 % (Centro)

■ Intervalo de desplazamiento de la lente

• El desplazamiento vertical máximo varía dependiendo de la cantidad de desplazamiento horizontal. Del mismo modo, el desplazamiento horizontal máximo también cambia en función de la cantidad de desplazamiento vertical.
• Los valores del gráfico pretenden servirle de guía. Utilícelos a modo de referencia durante la instalación.

Conexión del proyector

• No encienda la unidad antes de haber terminado la conexión.
• El procedimiento de conexión varía según el dispositivo utilizado. Para más detalles, consulte el manual de instrucciones del dispositivo que desea conectar.
• Este proyector se usa para la proyección de imágenes. Para la calidad del audio de los dispositivos conectados, conecte un dispositivo de calidad de audio independiente, como un amplificador o altavoz.
• Puede que, según los dispositivos y cables que deban conectarse, las imágenes no se muestren. Utilice únicamente cables HDMI (no incluidos/se venden aparte) con certificación HDMI.
• Algunos cables no pueden conectarse a esta unidad debido al largo de la cubierta del conector.

Conexión al terminal de entrada HDMI (entrada digital)

Conexión mediante cable HDMI

• Si se genera ruido, aleje el portátil de la unidad.
• Para un ancho de banda de transmisión conforme con el estándar HDMI, se recomienda el uso de un cable de 340 MHz. Si se utiliza un cable con un ancho de banda de 75 MHz, se recomienda ajustar la resolución del equipo para una transmisión de video de hasta 1080i o inferior.
• Si no se visualiza el video, intente reducir la longitud del cable o reducir la resolución del equipo que transmite el video.

Conexión mediante un cable de conversión HDMI-DVI

• Si se genera ruido, aleje el PC de sobremesa de la unidad.
• Si no se visualiza el video, intente reducir la longitud del cable o reducir la resolución del equipo que transmite el video.

Conexión al terminal de entrada de video del componente (entrada analógica)

Conexión mediante cable de video del componente

Esta unidad

Grabadora de BD/DVD, etc. - Ajuste la opción "COMP." del menú de ajustes como "Y Pb/Cb Pr/Cr". (p. 53)

Conexión mediante cable de video RGB

Esta unidad

Dispositivo con salida RGB, etc. - Ajuste la opción "COMP." del menú de ajustes como "RGB". (p. 53) - Para obtener más información sobre señales de entrada compatibles, consulte "Especificaciones" p. 76.

Conexión al terminal de entrada del PC X95R X75R

Esta unidad

- Para obtener más información sobre señales compatibles, consulte "Tipos de posibles señales de entrada" (p. 79).

Conexión al terminal LAN

• La red se utiliza para controlar esta unidad. No se usa para el envío o recepción de señales de video.
• Póngase en contacto con su administrador de red para obtener información relativa a la conexión de red.
• Ajuste "ECO Mode" como "Apagado" si se realiza una conexión RS-232C/LAN o si la función de enlace HDMI se utiliza en el modo de espera. (p. 62)
• Para obtener más información sobre el control, consulte "Control externo" (p. 72).

Conexión al terminal RS-232C

• Ajuste "ECO Mode" como "Apagado" si se realiza una conexión RS-232C/LAN o si la función de enlace HDMI se utiliza en el modo de espera. (p. 62)
• Para obtener más información sobre el control, consulte "Control externo" (p. 72).

Conexión al terminal REMOTE

• Para obtener más información sobre el sensor de infrarrojos externo y el cable de conexión, póngase en contacto con su distribuidor.

Conexión al terminal TRIGGER

• No lo utilice para la alimentación eléctrica de otros dispositivos.
• La conexión al terminal de audio de otro dispositivo puede provocar que el dispositivo funcione de forma incorrecta o una avería.
• El uso por encima del valor nominal provocará un fallo de funcionamiento en la unidad.
• El terminal de accionamiento emite una tensión de 12 V. Observe las precauciones adecuadas para evitar cualquier cortocircuito.
• El valor de fábrica es "Apagado". Para cambiar el ajuste, configure la opción Disparador en el menú (p. 62).

Conexión del cable de alimentación (accesorio incluido)

① Conecte el cable de alimentación incluido al terminal de entrada de alimentación de la unidad principal. ② Inserte el enchufe del cable incluido en la toma de pared.

Precauciones para evitar incendios y descargas eléctricas

• La capacidad de tensión de esta unidad es grande. Conéctela directamente a la toma de pared.
• Cuando no utilice el equipo, desenchufe el cable de alimentación de la toma.
• Conecte la unidad utilizando únicamente el cable de alimentación suministrado.
• No utilice una tensión que no sea la tensión de alimentación indicada.
• No dañe, rompa ni modifique el cable de alimentación. No coloque un objeto pesado sobre el cable de alimentación. Tampoco lo caliente ni tire de él. Si lo hace, el cable podrá sufrir daños.
• No desenchufe el cable de alimentación con las manos mojadas.

Visualización de videos

DTA

• Cuando utilice X55R X35, asegúrese de quitar la tapa de la lente.
• Conecte el cable de alimentación y asegúrese de que el indicador "STANDBY/ON" se ilumina en color rojo.

1 Encienda la unidad

Control remoto: pulse el botón I [ON].

Proyector: pulse el botón (I) [STANDBY/ON].

• El indicador visual "STANDBY/ON" cambia de rojo a verde (la luz se apaga cuando la unidad se pone en marcha).
• (X95R X75R) La tapa motorizada de la lente se abre.

Durante la inicialización de la lámpara

LAMP

WARNING

0

(1) STANDBY/ON

LAMP

□

WARNING

2 Seleccione la imagen que desee proyectar.

Control remoto: pulse el botón [INPUT] ([HDMI 1], [HDMI 2], [COMP.], [PC] (solamente X95R X75R))

Proyector: pulse el botón [INPUT] (cada vez que pulse el botón, cambiará el modo)

• Reproduzca el dispositivo seleccionado para proyectar la imagen.

Para ocultar la imagen temporalmente

Pulse el botón [HIDE] en el proyector o en el control remoto.

• El indicador luminoso "STANDBY/ON" comienza a parpadear en verde.
• Pulse el botón [HIDE] nuevamente para reanudar la visualización de la imagen.
• No se debe apagar la unidad cuando la imagen está oculta temporalmente.

3. Apague la unidad.

Control remoto: pulse el botón [STAND BY].

Proyector: pulse el botón (I) [STANDBY/ON].

• Cuando se visualice el mensaje "¿Desea apagar?", pulse de nuevo el botón.
• La lámpara se apaga y el indicador "STANDBY/ON" cambia de verde claro a rojo parpadeante.
• Después de que se apague la luz, el ventilador funciona durante 60 segundos para enfriar la lámpara (modo enfriamiento).

No desconecte el cable de alimentación durante la refrigeración.

• Después de unos 60 segundos, el indicador "STANDBY/ON" cambia de rojo parpadeante a rojo fijo.

• (X55R, X35) Acople la tapa de la lente.
• (X95R, X75R) La tapa motorizada de la lente se cierra.

PRECAUCIÓN

• La unidad no debe apagarse durante aproximadamente 90 segundos después de haber sido encendida.
• Después de que se apague la luz, el ventilador funciona durante unos 60 segundos para enfriar la lámpara (modo enfriamiento).

No desconecte el cable de alimentación durante la refrigeración.

• La alimentación no puede volver a activarse cuando se realiza la refrigeración (60 segundos).
• Desconecte el enchufe cuando la unidad no vaya a ser utilizada durante un periodo de tiempo prolongado.

Ajuste de la pantalla del proyector

Ajuste de la lente dependiendo de la posición de proyección

1

Pulse el botón [LENS CONTROL] y utilice las teclas [▲▼◀▶] para ajustar Foco, Zoom (tamaño de pantalla) y Desplazamiento (posición de pantalla).

• Al pulsar el botón [LENS CONTROL] o el botón [OK], irá cambiando el modo en la siguiente secuencia: “Foco” → “Zoom” → “Desplazamiento” → “Foco”…

Ajuste de Foco

Ajuste de Zoom (tamaño de pantalla)

Ajuste de Desplazamiento (posición de pantalla)

2

Para finalizar el ajuste, pulse el botón [BACK] una vez o el botón [MENU] dos veces.

Cómo guardar y recuperar la configuración de los ajustes

Los ajustes de enfoque, zoom y cambio pueden guardarse o recuperarse, para poder adaptarse fácilmente a una relación de aspecto (tamaño de pantalla) diferente de acuerdo con la imagen.

• Al pulsar el botón [LENS MEMORY], cambiará el modo en el siguiente orden: "Guardar memoria" → "Selección de memoria" → "Editar nombre de memoria" → "Guardar memoria"...
• En un estado en el que no se haya guardado ninguna configuración de ajuste (valores de fábrica), solo se podrá "Guardar memoria".

Guardar datos de ajuste

1 Ajuste el enfoque, el zoom o el cambio (p. 28) 2 Pulse el botón [LENS MEMORY] para visualizar "Guardar memoria".

3 Seleccione el elemento que desee guardar y pulse el botón [OK].

• Los datos de ajuste se guardarán.
• Los elementos sin datos de ajuste guardados se visualizarán como [-----].
• Si ha seleccionado un elemento para el que se han guardado datos de ajuste, los datos antiguos se sobrescribirán.
• Puede poner el nombre al guardar un elemento. (p. 30)
• El número máximo de elementos que puede guardarse es de 10 para X95R X75R y de 5 para X55R X35.

4 Pulse el botón [MENU] para salir.

Recuperar datos de ajuste

1 Pulse el botón [LENS MEMORY] para visualizar “Selección de memoria”.

2 Seleccione los datos de ajuste que desea recuperar y pulse el botón [OK].

• Los datos recuperados se ajustan automáticamente.
• Si no se ha guardado ningún dato de ajuste, el elemento aparecerá en gris y no se podrá seleccionar.

Cambiar nombre de los datos de ajuste

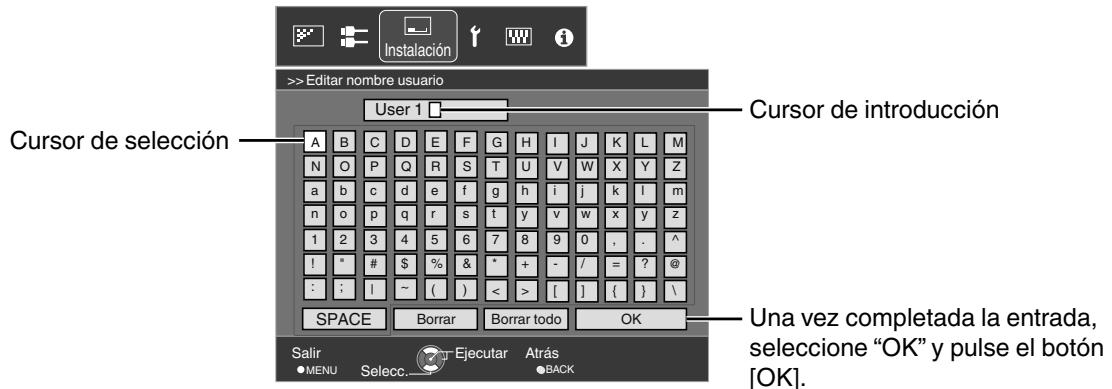

1 Pulse el botón [LENS MEMORY] para visualizar “Editar nombre de memoria”.

• También puede editar los datos de ajuste seleccionando "Instalación" → "Control de lentes" → "Editar nombre de memoria" en el menú.

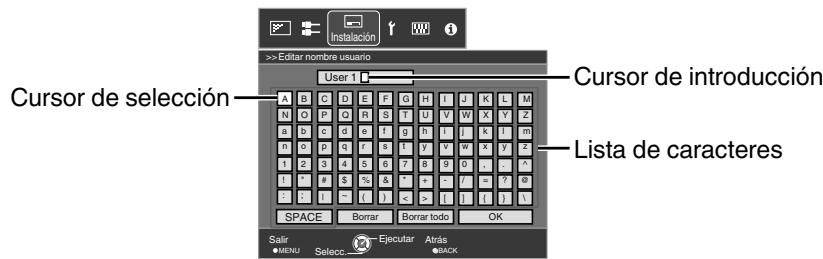

2 Seleccione los datos de ajuste que desea editar y pulse el botón [OK].

• Aparecerá una pantalla de edición.

• Puede introducir un máximo de 10 caracteres.
• Los caracteres que puede utilizar incluyen letras (mayúsculas o minúsculas), caracteres numéricos y símbolos.
• Al pulsar el botón [Back] se cancela el contenido que se está editando y se sale del modo de edición.

3 Después de completar el nombre, seleccione “OK” y pulse el botón [OK].

4 Pulse el botón [MENU] para salir.

Ajuste automático de la calidad de imagen dependiendo del entorno de visualización X95R X75R X55R

Al configurar "Ajuste Ambiente" de acuerdo con el entorno de visualización, se llevará a cabo de forma automática el ajuste y la corrección de la calidad de la imagen de acuerdo con las diferencias del entorno para minimizar cualquier influencia en la calidad de la imagen.

• "Ajuste Ambiente" se aplica de forma independiente respecto a la configuración de ajuste de la imagen individual (p. 49).
• Vista frontal -

1 Pulse el botón [MENU] para visualizar el menú. 2 Seleccione "Instalación"→"Ajuste Ambiente"→"Encend." en el menú.

• Cuando "Ajuste Ambiente" se ajusta como "Apagado", "Tamaño de Pantalla", "Distancia de Visionado" y "Color Paredes" se quedan en gris y no pueden seleccionarse.

• Seleccione la configuración de tamaño de pantalla más cercana en el intervalo entre "60inch" y "200inch" (en incrementos de 10 pulgadas).

4

Seleccione "Distancia de Visionado" para configurar la distancia de visualización (distancia a la pantalla)

- Seleccione el ajuste de distancia de visualización más cercano en el intervalo comprendido entre 1 m y 10 m. - Para obtener más información sobre la altura, consulte "Tamaño de la imagen y distancia de proyección" p. 77.

5

Seleccione "Color Paredes" para configurar el color de la pared

• Si la pared es negra, seleccione "Oscuro". Para paredes que no sean negras, seleccione "Claro"

Pulse el botón [MENU] para salir.

NOTA

• Para X95R X75R, puede usar el sensor óptico opcional y un software exclusivo para realizar ajustes más precisos.

Para obtener más información acerca del software exclusivo, visite nuestro sitio web.

http://www3.jvckenwood.com/english/download/index.html

Ajuste de corrección de la pantalla

Al seleccionar el modo de corrección óptimo de acuerdo con las características de la pantalla utilizada, las correcciones pueden realizarse para reproducir imágenes naturales con colores equilibrados.

• En X95R X75R X55R, esta función se desactiva cuando "Perfil de Color" está ajustado como "Apagado".

1 Pulse el botón [MENU] para visualizar el menú. 2 Seleccione "Instalación → Ajuste pantalla" → "Encend." en el menú.

• X95R X75R: seleccione uno de los 105 temas (de "1" a "105").
• X55R X35: seleccione uno de los tres temas ("A", "B", o "C").
• Para obtener información sobre la pantalla y el modo de corrección correspondiente, visite nuestro sitio web.

http://www3.jvckenwood.com/english/projector/screen/

3 Pulse el botón [MENU] para salir.

Ajuste del tiempo de la pantalla (aspecto)

El tamaño de pantalla de la imagen proyectada puede ajustarse de forma óptima de acuerdo con el tamaño de pantalla original (aspecto) que se haya introducido.

1

Pulse el botón [MENU] para visualizar el menú.

2

Selección "Entrada SCNal" → "Aspecto (video)" o "Aspecto (PC)" en el menú

Señal de entrada	Configuración	Descripción
Aspecto(video)	4:3	Establece el:tamaño de pantalla en 4:3. Para señales HD,los dos laterales se reducen.
	16:9	Establece el tamaño de pantalla en 16:9. Para señales SD,los dos laterales se amplían.
	Zoom	Amplía toda laImagen.No puede selecciónarse en el caso de las señales HD.
Aspecto(PC)	Auto	Coloca laImagen en el centro, con toda laImagen ampliada.
	1:1	Muestra laImagen de entrada con su tamaño real.
	Completo	Llena toda la pantalla con laImagen,ignored el tamaño (aspecto) de laImagen de entrada.

• Durante la entrada de señales 3D, el tiempo se fija en "16:9".

3

Pulse el botón [MENU] para salir.

Ejemplo de imagen de entrada y uso de pantalla

Entrada HDMI, entrada de video del componente

Entrada PC

Imagen de salute Imagen de entrada		Configuración
		4:3	16:9	Zoom
4:3
2,35:1 (Cinema Scope)

Imagen de salute Imagen de entrada		Configuración
		Auto	1:1	Completo
1280×1024
1920×1200

Visualización de películas en 3D

Al utilizar las GAFAS 3D (PK-AG1, PK-AG2, o PK-AG3) y el EMISOR SINCRO 3D (PK-EM1 o PK-EM2), también vendidos por separado, podrá disfrutar de imágenes de video en 3D.

• Para GAFAS 3D y EMISOR SINCRO 3D, que son compatibles con esta unidad, consulte "Accesorios OPCIONALES" p. 11.

Instalación del EMISOR SINCRO 3D

1. Conecte el EMISOR SINCRO 3D al terminal [3D SYNCHRO] de la unidad principal.

GAFAS 3D

2. Ajuste la posición del EMISOR SINCRO 3D para que las GAFAS 3D puedan recibir señales desde el EMISOR SINCRO 3D.

• Para obtener más información, consulte los manuales de instrucciones de las GAFAS 3D y del EMISOR SINCRO 3D.

Visualización de películas en 3D

1.

Conecte esta unidad a un dispositivo HDMI compatible con 3D y encienda el dispositivo para reproducir la imagen de video en 3D.

• Para obtener más información sobre cómo reproducir imágenes de video en 3D, consulte el manual de instrucciones del reproductor o de la grabadora correspondientes.
• Cuando se reciben las señales en 3D, la imagen de video cambia automáticamente al formato 3D. Esta unidad admite los siguientes formatos 3D.
• Paquetes de fotogramas
• Lado a lado
• Superior e inferior
• En la configuración predeterminada, "Formato 3D" se ajusta como "Auto" para la proyección automática de imágenes en 3D.

Si la imagen no cambia automáticamente a 3D, pulse el botón [3D FORMAT] del control remoto.

• Al pulsar el botón [3D FORMAT], el modo cambiará en la siguiente secuencia: "Auto" → "Lado a Lado" → "Horizontal" → "2D" → "Auto"...

Formato	Descripción
Auto	Se detecta el formatting y se configura automatistically.
Lado a Lado	Selección este ajuste si la seals de entrada 3D tiene el formatting lado a lado.
Horizontal	Selección este ajuste si la seals de entrada 3D tiene el formatting superior e inferior.
2D	Selección este ajuste si las imágenes en 2D se reconoce erroneamente como imágenes en 3D.

2

Apague las GAFAS 3D y vuelva a encenderlas.

• El PK-AG1 se enciende automáticamente.

Conversión de películas en 2D a películas en 3D para su visualización.

1

Pulse el botón [3D SETTING] para visualizar "Config 3D".

2

Seleccione "Conversión 2D/3D" y, a continuación, "Encend.", y pulse el botón [OK].

3

Pulse el botón [MENU] para salir.

• Dependiendo de la película, el efecto 3D puede ser inferior al esperado.

Ajuste de películas en 3D

Las imágenes de video en 3D pueden aparecer de forma diferente en distintos visualizadores. También pueden verse afectadas por su estado físico en el momento de la visualización.

Por lo tanto, se recomienda que ajuste las imágenes de video de forma adecuada.

1 Pulse el botón [3D SETTING] para visualizar “Config 3D”.

Ajuste de parallax (Paralaje)

Ajuste el desplazamiento de la imagen para el ojo izquierdo y derecho de forma independiente para obtener el mejor efecto 3D.

• Para ello, utilice las teclas para desplazar el cursor.
• Intervalo de ajuste: de -15 a +15

Ajuste de diafonía (Cancelar diafonía)

Las imágenes dobles (solapamiento de la imagen de la izquierda con la de la derecha, o viceversa) se pueden reducir para obtener una calidad mayor.

• Para ello, utilice las teclas para desplazar el cursor.
• Intervalo de ajuste: de -8 a +8
• El ajuste no puede realizarse cuando “Conversión 2D/3D” está configurado como “Encend.”

Ajuste de la percepción de profundidad (Intensidad)

La profundidad de la imagen puede ajustarse para obtener el mejor efecto 3D durante la conversión de imágenes 2D-3D.

• Para ajustarlo, utilice las teclas para desplazar el cursor.
• Intervalo de ajuste: de 1 a 5
• El ajuste solo puede realizarse cuando “Conversión 2D/3D” está configurado como “Encend.”

NOTA

• Dependiendo de la película, el efecto 3D puede ser inferior al esperado.

Ajuste de la visualización de subtítulos (Ajuste subtítulos)

Si se produce distorsión de los subtítulos durante la conversión de imagen 2D-3D, ajuste como "Encend".

• El ajuste solo puede realizarse cuando “Conversión 2D/3D” está configurado como “Encend.”

2 Pulse el botón [MENU] para salir.

Selección de una calidad de imagen dependiendo del tipo de video

Ajuste del modo de imagen

Puede ajustar la calidad de la imagen de acuerdo con el tipo de imagen de video que va a visualizar.

1 Pulse el botón [PICTURE MODE] para visualizar "Modo de imagen". 2 Seleccione "Modo de imagen"

Oportun	Descripción
Película	Reproduce laImagen en calidad deophilia. Adecuado para todas laspellicas.
Cine	Reproduce laImagen con-coloredes intensos basándose en el estándar DCI*. Adecuado parapellicas digitales.
Animación	Adecuado para obras de animación.
Natural	Calidad deImagen que se centra en la reproducción de un color natural y de la gradación. Adecuado para imágenes dramáticas, etc.
Escenario	Adecuado para conciertos uolibres teatrales.
3D	Calidad deImagen nítida adecuada para obras en 3D.
THX X95R X75R	Calidad deImagen certificada por THX.
entre User 1 y User 5	Permite que los datos de calidad deImagen definidos por el usuario能把an guardarse y recuperarse.

• DCI es la abreviatura de Digital Cinema Initiatives.

Ajuste del perfil de color X95R X75R X55R

Al ajustar el "Perfil de Color" (información del espacio de color) de acuerdo con el "Modo de imagen", podrá ajustar de forma precisa la calidad de la imagen de acuerdo con la película que esté visualizando.

1 Después de configurar "Modo de Imagen" (p. 37), pulse el botón [COLOR P.FILE]

• Al pulsar el botón [COLOR P.FILE], irán cambiando los datos "Perfil de Color" para el "Modo de Imagen" de forma secuencial.

Modo deImagen	Perfil de Color	Descripción
Película	Película	Espacio de color adecuado para todas laspellicas.
	Estándar	Espacio de color del estándar HDTV*.
Cine	Cine	Espacio de color adecuado parapellicas concolores intensos.
	Estándar	Espacio de color del estándar HDTV*.
Amación	Amisión	Espacio de color adecuado paraobras de animación.
	Estándar	Espacio de color del estándar HDTV*.
Natural	Natural	Espacio de color adecuado para imágenes dramáticas,etc.
	Estándar	Espacio de color del estándar HDTV*.
Escenario	Escenario	Espacio de color adecuado para conciertos,obras teatrales,etc.
	Estándar	Espacio de color del estándar HDTV*.
3D	3D	Espacio de color adecuado parapellicas en 3D.
	Estándar	Espacio de color del estándar HDTV*.
entre User 1 yUser 5	Escenario	Cuando “Modo deImagen” seajusta concualiera de las configuracionescomprehendidas entre “User 1” y “User 5”,ustedcoulde selecciónar uno de losperfiles de color mostrados a la izquierda.
	Estándar
	Cine
	Amisión	· Consulte más arriba para ver la descripciónde los perfiles de colorrespectivos.
	Natural
	Escenario
	3D
	Apagado	Deshabilita elajuste del espacio de color.

• HDTV es la abreviatura de High Definition Television.

Lista de “Perfil de Color” para “Estado de imagen” X95R X75R
Modo de imagen	Perfil de Color	Descripción
Película	Película 1	El espacio de color se acerca a las caracteristicas de laspellicas de cine Eastman Kodak Company.
	Película 2	El espacio de color se acerca a las caracteristicas de laspellicas de cine FUJIFILM Corporation.
	Película 3	Espacio de color adecuado para una obstructe sobre soporte Technicolor remasterizada digitalmente.
Cine	Cine 1	Espacio de color con colores intensos que soncharacteristicos de laspellicas.
	Cine 2	Espacio de color cercano al del estándar DCI.
	Estándar	Espacio de color del estándar HDTV*1.
Animación	Animación 1	Espacio de color adecuado para obras de animación CG. Ideal para obras de animación con colores brillantes.
	Animación 2	Espacio de color adecuado para obras de animación cel. Ideal para obras de animación con colores claros.
	Estándar	Espacio de color del estándar HDTV*1.
Natural	Vidente	Espacio de color adecuado para programs de TV, obras dramáticas,programas deportivos, etc.
	Vivido	Espacio de color con colores intensos. Adecuado para juegos, etc.
	AdobeRGB	Espacio de color del estándar AdobeRGB*2.
	Estándar	Espacio de color del estándar HDTV*1.
Escenario	Escenario	Espacio de color adecuado para conciertos, obras teatrales, etc.
	Estándar	Espacio de color del estándar HDTV*1.
3D	3DCine	Espacio de color adecuado parapellicas en 3D.
	3DVideo	Espacio de color adecuado para programs de TV, obras dramáticas yprogramas deportivos en 3D.
	3DAutomisión	Espacio de color adecuado para obras de animación en 3D.
THX	THX	Espacio de color del estándar THX.
entre User 1 yUser 5	Estándar	Cuando “Estado de imagen” se ajusta con综合素质comprehendidas entre “User 1” y “User 5”,usted pueda selectionar uno de losperfiles de color mostrados a la izquierda.Consulte más arriba para ver la descripción de los perfiles de colorrespectivos.
	AdobeRGB
	Vdeo
	Vivido
	Escenario
	Animación 1 /Animación 2
	Cine 1 / Cine 2
	3DCine
	3DVideo
	3DAutomisión
	Apagado	Deshabilita el ajuste del espacio de color.
	entre Custom1 yCustom5	Guarda los values de la calibración automática.Para realizar la calibración automática,debárá conseigir un sensoróptico disponible commercialmente y un programa de software exclusivo.Para obtener más detalles,consulte nuestro situ web.

1 HDTV es la abreviatura de High Definition Television. 2 AdobeRGB es un espacio de color con un gamut amplio tal y como es definido por Adobe. Adobe es una marca comercial registrada o marca comercial de Adobe Systems Incorporated en Estados Unidos y en otros países.

Ajuste de películas para obtener una mayor expresividad (Control múltiple de píxeles)

X95R X75R X55R

El nuevo algoritmo de procesamiento de imágenes desarrollado por JVC ayuda a crear una impresión natural que es más nítida en las áreas enfocadas, y más suave en las áreas no enfocadas, permitiéndole disfrutar de imágenes 4K con una máxima expresividad y una mayor sensación de profundidad.

1 Pulse el botón [MPC] para visualizar el menú de ajustes

2 [OK] para seleccionar el tipo de contenido que está visualizando

Tipo de contenido	Descripción
Película	Para visualizar/DDCULAS en disco Blu-ray produidas utilizingandoCNTAS depelícula
Alta Resolución	Para visualizar｜obras en disco Blu- ray
HD	Para visualizar emisiones de television y｜obras grabadas
SD	Para visualizar｜obras en DVD
Dinámico	Para efectos mejorados
Apagado	Para visualizar en la resolución original (2K)

• HD es la abreviatura de High Definition.
• SD es la abreviatura de Standard Definition. -Selección "SD" cuando visualice emisiones en calidad de imagen SD.

3 Pulse el botón [MENU] para salir.

Ajuste de precisión

Después de seleccionar un tipo de contenido, ajuste "Mejora", "Contraste Dinámico" y "Suavizado" de acuerdo con sus preferencias.

Opinion	Intervalo de ajuste	Descripción
Mejora	de 0 a 100	Mejora la nitidez de laImagen.
Contraste Dinámico	de 0 a 100	Mejora el contraste de laImagen.
Suavizado	de 0 a 100	Mejora la borrosidad de laImagen para lograr un efecto de mayor suavidad.

• Aumentando el intervalo de ajuste puede obtener efectos mejorados.
• Las imágenes se muestran en la resolución original (2K) cuando "Perfil 4K" se ajusta como "Apagado".
• “Mejora”, “Contraste Dinámico” y “Suavizado” pueden ajustarse incluso cuando se ha ajustado “Perfil 4K” como “Apagado”.
• MPC es la abreviatura de Multiple Pixel Control.

Acerca de la pantalla de análisis

Al pulsar el botón [MPC] cuando el menú de ajuste del caso 1 está en pantalla, se muestra la pantalla de análisis.

En la pantalla de análisis, se destacan en color las partes en que aparece el efecto al ajustar "Mejora", "Contraste Dinámico" y "Suavizado".

Visualización del menú de ajuste Pantalla de análisis

Color destacado	Ajustes que producen efectos
Azul, verde	Mejora
Rojo,amarillo	Conrtraste Dinámico
Negro	Suavizado

• Para visualizar el menú de ajuste, utilice cualquiera de las teclas mientras permanece a la vista la pantalla de análisis.
• No se puede hacer ningún ajuste cuando permanece a la vista la pantalla de análisis. Realice los ajustes tras volver a la pantalla de ajustes.

Ajuste preciso de la calidad de imagen

Ajuste del valor de salida de la imagen proyectada (Gamma)

Puede ajustar el valor de salida de la imagen proyectada respecto a la entrada de la señal de video.

Ejemplo de ajuste de gamma

La imagen general parece más brillante respecto a la imagen original, haciendo que las áreas oscuras sean más visibles.

Las fotografías solo pretenden ser ilustrativas.

Aumenta el contraste respecto a la imagen original, creando una mayor sensación de profundidad.

Las fotografías solo pretenden ser ilustrativas.

1 Pulse el botón [GAMMA].

• Al pulsar el botón [GAMMA], irá cambiando el ajuste de forma secuencial.
• El valor del ajuste varía dependiendo del modelo utilizado, como la señal de entrada y el modo de imagen.

Configuración de ajustes gamma X35

Configuración	Señal de entrada	Descripción
A (3D)	3D	Ajuste recomendedo cuando se visualicenpelículas en 3D.
B (3D)		LaImagen general parece más brillante que en“A (3D)”
C (3D)		LaImagen global parece tener una mayor sensación de profundidad que la de“A (3D)”
Normal	2D	Ajuste recomendedo para visualización normal.
A		Se hace más hincapié en la gradación en comparación con el ajuste“Normal”.
B		Imagen con una sensación de profundidad característica de laspelículas.
C		El contraste de laImagen se不太好 en comparación con el ajuste“B”.
D		Imagen con tonos intermedios más brillantes en comparación con el ajuste“Normal”.
entre Personal 1 y Personal 3		Ajustable a una configuración de gamma de su elección. (p. 43)

• Durante la entrada de señal en 3D y cuando "Modo de imagen" esté ajustado como "3D", de Personal 1 a Personal 3 no podrán seleccionarse.
• Durante la entrada de señales 3D, el ajuste de gamma se fija en "Normal" si "Modo de imagen" se ajusta a un valor que no sea "3D".
• Durante la entrada de señales 2D, se aplica el mismo ajuste de gama que en la entrada de señales 3D si "Modo de imagen" se ajusta como "3D".

Configuración de ajustes gamma X55R

Configuración	Señal de entrada	Descripción
Normal	2D, 3D	Ajuste recomendedo para visualización normal.
A		Se hace más hincapié en la gradación en comparación con el ajuste “Normal”.
B		Imagen con una sensación de profundidad característica de laspelículas.
C		El contraste de laImagen se的最佳a en comparación con el ajuste “B”.
D		Imagen con tonos intermedios más brillantes en comparación con elajuste “Normal”.
E		Ajuste recomendedo cuando se visualicenpelículas en 3D.
F		LaImagen general es más brillante que con elajuste “E”.
G		Configuración recomendeda para visualizar television en 3D, obrasmáticas y deportes.
H		LaImagen general es más brillante que con elajuste “G”.
entre Personal 1 y Personal 3	2D	Ajustable a una configuración de gamma de su elección. (p. 43)

• Durante la entrada de señal en 3D y cuando "Modo de imagen" esté ajustado como "3D", de Personal 1 a Personal 3 no podrán seleccionarse.

Configuración de ajustes gamma X95R X75R

Configuración	Señal de entrada	Modo Imagen	Descripción
Película 1	2D, 3D	Película	LaImagen se acerca a las caracteristicas de laspelículas de cine Eastman Kodak Company.
Película 2			LaImagen se acerca a las caracteristicas de laspelículas de cine FUJIFILM Corporation.
Película 3			Se hace más Hinchipié en la gradación encomparación con el ajuste “Película 1”.
Película 4			El contraste de laImagen se的最佳 para comparacióncon el ajuste "Película 2".
Normal		Modos que noseen Película	Ajuste recomendedado para visualización normal.
A			Se hace más Hinchipié en la gradación encomparación con el ajuste“Normal”.
B			Imagen con una sensacción de profundidadcaracterística de laspelículas.
C			El contraste de laImagen se的最佳 para comparacióncon el ajuste“B”.
D			Imagen con tonos internidos más brillantes encomparación con el ajuste“Normal”.
E			Ajuste recomendedado cuando se visualicenpelículas en 3D.
F			LaImagen general es más brillante que con el ajuste“E”.
G			Configuración recomendedada para visualizartelevision en 3D, obrs dramáticas y deportes.
H			LaImagen general es más brillante que con el ajuste“G”.
entre Personal 1 y Personal 3	2D	Modos que noseen 3D	Ajustable a una configuración de gamma de suelección. (p. 43)

• Durante la entrada de señal en 3D y cuando "Modo de imagen" esté ajustado como "3D", de Personal 1 a Personal 3 no podrán seleccionarse.
• Cuando "Modo de imagen" se ajusta como "THX", la configuración se ajusta como THX.

Ajuste según la configuración Gamma preferida (Personal Gamma)

La configuración de gamma puede ajustarse dependiendo de la calidad de video que prefiera.

• Durante la entrada de señal en 3D y cuando "Modo de imagen" está ajustado como "3D", la configuración de gamma no puede ajustarse.

1

Pulse el botón [MENU] para visualizar el menú.

2

Seleccione "Ajuste Imagen" → "Avanzado" → "Personal Gamma" en el menú.

3

Seleccione el elemento que desee ajustar (de Personal 1 a Personal 3) y pulse el botón [OK].

4

Seleccione "Valor corrección" y pulse las teclas para seleccionar un valor de corrección bajo (valor inicial).

• Para obtener más información sobre el valor de corrección, consulte p. 41.

X35

Normal, A, B, C, D, 1,8, 1,9, 2,0, 2,1, 2,2, 2,3, 2,4, 2,5, 2,6

X55R

Normal, A, B, C, D, E, F, G, H, 1,8, 1,9, 2,0, 2,1, 2,2, 2,3, 2,4, 2,5, 2,6

X95R X75R

Si "Modo de Imagen" se ajusta como "Película": "Película 1", "Película 2", "Película 3", "Película 4". Si "Modo de Imagen" se ajusta con un valor que no sea "Película": Normal, A, B, C, D, E, F, G, H, 1,8, 1,9, 2,0, 2,1, 2,2, 2,3, 2,4, 2,5, 2,6

• Cuanto menor sea el valor, más brillantes pasarán a ser las áreas oscuras de la imagen. Al mismo tiempo, las áreas brillantes aparecerán más apagadas.
• Los valores de fábrica para Personal 1 hasta Personal 3 son los mismos que para la configuración de "Normal".

5

Seleccione el color para ajustar y pulse el botón [OK].

6

Pulse las teclas para seleccionar el área de ajuste (entre los 12 puntos de la curva de gamma). A continuación, utilice las teclas para ajustar el brillo.

• Después de completar el ajuste, pulse el botón [OK] para confirmar el ajuste.
• La selección de "Reajustar" restablece la configuración al valor inicial (Normal).

7

Pulse el botón [MENU] para salir.

Acerca del ajuste de gamma

• Cuando la curva de gamma es una línea recta: el brillo y el contraste de la entrada de video serán los mismos que los de la calidad de video.
• Área para la cual la curva de gamma está por encima de la línea recta (A): la calidad de video aparece más brillante que en la entrada.
• Área para la cual la curva de gamma está por debajo de la línea recta (B): la calidad de video aparece más oscura que en la entrada.
• Área para la cual la pendiente de la curva de gamma es pronunciada (tono intermedio) (C): el intervalo de la escala de grises de la calidad de video se amplía y el contraste aumenta (D → D′).

Compensación de zonas brillantes y sombras (Nivel Brillo/Oscuridad)

Puede ajustar la calidad de la imagen para obtener un contraste nítido en el brillo.

1 Pulse el botón [MENU] para visualizar el menú. 2 Seleccione "Ajuste Imagen" → "Nivel Brillo/Oscuridad" en el menú.

Corrección de sombras

Ajusta las sombras de la entrada de video (los tonos blancos, rojos, verdes y azules pueden ajustarse de forma independiente).

• Para ajustarlo, utilice las teclas ◀ para desplazar el cursor.
• Intervalo de ajuste: entre -7 (oscurece las sombras) y +7 (aumenta el brillo de las sombras)

Corrección de zonas brillantes

Ajusta las zonas brillantes de la entrada de video (los tonos blancos, rojos, verdes y azules pueden ajustarse de forma independiente).

• Para ajustarlo, utilice las teclas para desplazar el cursor.
• Intervalo de ajuste: entre -7 (oscurece las zonas brillantes) y +7 (aumenta el brillo de las zonas brillantes)

3 Pulse el botón [MENU] para salir.

Ajuste según el color preferido (Gestión de color)

Puede ajustar cada uno de los siguientes colores de acuerdo con sus preferencias: Rojo, Naranja, Amarillo, Verde, Cian, Azul y Magenta.

1 Pulse el botón [MENU] para visualizar el menú.

2

Seleccione “Ajuste Imagen”→“Avanzado” →“Gestión de color” en el menú.

3 Ajuste según el color preferido.

① Seleccione el elemento que desee ajustar (de Personal 1 a Personal 3) y pulse el botón [OK]. ② Seleccione “Pausa” y pulse el botón [OK] para establecer el fondo para el ajuste actual

• Durante la realización del ajuste, la imagen de entrada se visualiza como el fondo.
• "Encend": se detiene durante la entrada de las imágenes de video.
• "Apagado": no se detiene durante la entrada de las imágenes de video.

③ Seleccione “Selección de color” y pulse las teclas para seleccionar el color que desee ajustar

• Para el ajuste del color, seleccione un color de los siguientes: “Rojo”, “Naranja”, “Amarillo”, “Verde”, “Cian”, “Azul”, “Magenta”
• Al pulsar el botón [HIDE], usted podrá comprobar la imagen antes del ajuste.

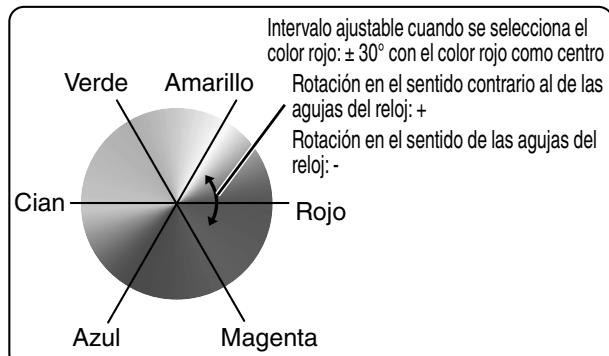

④ Ajuste el color seleccionado

Oportun	Intervalo de ajuste	Descripción
Posición Axis	de -30 a 30	Ajuste de forma(PC)precisa la posición central del color selecciónado.
Tonalidad	de -30 a 30	Ajuste el matiz (tono del color).
Saturación	de -30 a 30	Ajusta la saturación de color (intensidad). de -30 (apagado) a +30 (intenso)
Brillo	de -30 a 30	Ajusta el brill. de -30 (oscuro) a +30 (brillante)

• Al seleccionar "Reajustar" se reinician todos los datos de ajuste.

4 Pulse el botón [MENU] para salir.

Reducción del efecto de persistencia de imagen en imágenes de movimientos rápidos (Clear Motion Drive (C.M.D.))

Mediante el uso de la tecnología de interpolación de imágenes de alta definición desarrollada por JVC, puede reducirse el efecto de persistencia de imagen en las escenas con movimientos rápidos.

-Esta opción está deshabilitada con entrada de señal de PC, entrada de señal 3D y cuando "Conversión 2D/3D" está ajustado como "Encend." - En algunas escenas, la interpolación puede provocar la distorsión de la imagen. En este caso, ajuste como "Apagado".

Generación de fotogramas intermedios Generación de fotogramas intermedios

1 Pulse el botón [C.M.D.].

• Al pulsar el botón [C.M.D.], irá cambiando el modo en la suma que: "Apagado"→"Bajo"→"Alto"→"Telecine Inverso"→"Apagado"...

Configuración	Descripción
Apagado	No se realiza la interpolación.
Bajo	Se suaviza la calidad de laImagen.
Alto	La calidad de laImagenEGA a ser más suave que con el ajuste “Bajo”.
Telecine Inverso	Imágenes de video de 60i/60p como las de TV y DVD.Adecuado para imágenes originales provenrientes depelículas a 24 fotogramas.No funciona para imágenes de video de 24p.

• C.M.D. es la abreviatura de Clear Motion Drive.
• El botón [C.M.D.] se posiciona de forma diferente en el control remoto dependiendo del modelo utilizado. (p. 17)

Ajustes y configuración en el menú

Al pulsar el botón [MENU], se visualiza el menú.

Pulse las teclas [▲▼▲] para seleccionar una opción y, a continuación, pulse el botón [OK] para confirmar la selección.

Lista de elementos de los menús

Ajuste Imagen

▸ Modo de imagen p.37 Perfil de Color X95R X75R X55R p.38 ▸ Temperatura color p.49 ▸ Gamma p.41 ▶ Nivel Brillo/Oscuridad X95R X75R X55R p.50 Tonalidad X95R X75R X55R p.50 Contraste p.50 Brillo p.50 Color p.50 Tono p.50 Avanzado p.51

→ Nitidez X35 ↦ Nivel MPC X95R X75R X55R p.40 → NR p.51 ↦ Espacio de color X35 ↦ Personal Gamma p.43 ↦ Gestión de color X95R X75R X55R p.45 → Editor nombre usuario p.52 ↦ Clear Motion Drive p.46 ↦ Apertura de lentes p.52 → Potencia de lámpara p.52 → Reajustar p.52

Entrada postal

HDMI p.53 ▸ COMP. p.53 PC X95R X75R p.54 Posición de Imagen p.54 Aspecto (video) p.33 ▸ Aspecto (PC) p.33 Máscara p.54 ▶ Progresivo p.54 ▸ Config 3D p.34

Instalación

▸ Control de lentes p.28 → Foco p.28 → Zoom p.28 → Desplazamiento p.28 → Patrón de Imagen p.55 → Bloqueo p.55 ↦ Seleccionar memoria p.29 Guardar memoria p.29 → Editor nombre memoria p.29 → Centro de Lente p.55 → Cubierta lentes X95R X75R p.55

Ajuste de pixel X35 p.55 Ajuste de pixel X95R X75R X55R p.56 ▸ Tipo Instalación p.57 Corregir trapecio p.57 Ajuste Pincushion p.57 Anamórfico p.57 Ajuste pantalla p.32 Ajuste Ambiente X95R X75R X55R p.31 ▶ Nivel Negros X35

Config display

Color de Fondo p.61 Posición Menú p.61 ▶ Visualización de menú p.61 ▶ Visualización Línea Fuente p.61 ▶ Logo p.61 Idioma p.61

Función

Disparador p.62 Apagado automático p.62 ▸ Modo altitud alta p.62 ECO Mode p.62 ▸ Terminal Comunicación p.62 Red p.62 ▸ Csgido remoto p.63 Poner lámpara a cero p.67

Información

▷ Información p.64

Ajuste Imagen

Modo de Imagen

Puede ajustar la calidad de la imagen de acuerdo con el tipo de imagen de video que va a visualizar.

⇒ "Ajuste del modo de Imagen" (p. 37)

Perfil de Color X95R X75R X55R

Al ajustar el "Perfil de Color" (información del espacio de color) de acuerdo con el "Modo de Imagen", podrá ajustar de forma precisa la calidad de la imagen de acuerdo con la película que esté visualizando.

↳ "Ajuste del perfil de color X95R X75R X55R" (p. 38)

Temperatura color

Para ajustar la temperatura de color de la imagen de video.

• Cuando "Modo de Imagen" se ajusta como "THX", la configuración se ajusta como 6500K.

Valor predefinido

Configuración	Descripción
Xenon 1 a Xenon 3 X95R X75R Esta option可以选择 se lozo cuando “Mode deImagen” está configurado como “Película”.	Temperatura de color que reproduce las caracteristicas de una lámpara de xenón como las realizadas en los cines. • Xenon 1: un color de fuente de luz emitido por un projector depelículas • Xenon 2: un color de fuente de luz emitido por un projectorutilizando para cine digital • Xenon 3: un color de fuente de luz con aspecto más frío que el de“Xenon 2”
entre 5500K y 9500K (9 niveles en incrementos de 500K)	Al augmentar el valor se Mejora el tono azul de laImagen de video,@mstead que al reducir el valor se Mejora el tono rojo.
Lum. Intensa Esta option可以选择 se solo cuando “Mode deImagen” está configurado como “3D”.	Temperatura de color que da prioridad al brill.
entre Personal1 y Personal3	La Temperatura de color de las imágenes de video pueda ajustarsemanualmente y guardarse como uno de los tres ajustespersonalizados.

Personalizado

Configuración	Descripción
Aumento de rojo, Aumento de verde, Aumento de azul*Ajustable solo cuando se selección un valor entre Personal1 y Personal3.	Ajusta cada color en las partes brillantes de laImagen de video. ·Intervalo de ajuste: entre -255 (reduce el tono rojo/verde/azul) y 0 (mejora el tono rojo/verde/azul)
Compensar rojo, Compensar verde, Compensar azul	Ajusta cada color en las partes oscuras de laImagen de video. ·Intervalo de ajuste: entre -50 (reduce el tono rojo/verde/azul) y +50 (mejora el tono rojo/verde/azul)

Gamma

Puede ajustar el valor de salida de la imagen proyectada respecto a la entrada de la señal de video.

→ "Ajuste del valor de salida de la imagen proyectada (Gamma)" (p. 41)

Nivel Brillo/Oscuridad X95R X75R X55R

Puede ajustar la calidad de la imagen para obtener un contraste nítido en el brillo.

→ "Compensación de zonas brillantes y sombras (Nivel Brillo/Oscuridad)" (p. 44)

Tonalidad X95R X75R X55R

Para reproducir la intensidad de la exposición.

Configuración	Descripción
Blanco	·Intervalo de ajuste: entre -16 (oscurece laImagen para un efecto de baja exposión) y +16 (aumenta el brillo para un efecto de alta exposión)
Rojo, Verde, Azul	·Intervalo de ajuste: entre -16 (baja exposión de rojo/verde/azul) y +16 (alta exposión de rojo/verde/azul)

Contraste

Para ajustar la diferencia de brillo para obtener una imagen con contraste.

• Intervalo de ajuste: entre -50 (pequeña diferencia en brillo) y +50 (gran diferencia en brillo)

Brillo

Para el ajuste de brillo de la imagen de video.

• Intervalo de ajuste: de -50 (más oscuro) a +50 (más brillante)

Color

Para el ajuste de la densidad de color de la imagen de video.

• Intervalo de ajuste: de -50 (más claro) a +50 (más profundo)

Tono

Para el ajuste de matiz de la imagen de video.

• Intervalo de ajuste: de -50 (rojizo) a +50 (más verde)

Avanzado

Para el ajuste preciso de la calidad de la imagen.

Nitidez X35

Configuración	Descripción
Nitidez	Enfatiza el contorno de laImagen de video. • Intervalo de ajuste: de 0 (borroso) a +50 (nítido)
Realzar detalle	Resalta los detalles de laImagen, como el cabello o el Diseño de las prendas. • Intervalo de ajuste: de 0 (débil) a +50 (fuerte)

Nivel MPC X95R X75R X55R

Puede disfrutar de imágenes 4K naturales y expresivas, con una mayor sensación de profundidad.

→ "Ajuste de películas para obtener una mayor expresividad (Control múltiple de píxeles) X95R X75R X55R" (p.40)

NR

Para reducir el ruido de la imagen de video.

Configuración	Descripción
RNR	Ajusta la intensidad de la eliminación aleatoria de ruido de laImagen. • Intervalo de ajuste: de 0 (débil) a +16 (fuerte)
MNR El ajuste no pueda realizarse cuando “Modo deImagen” está configurado como “3D” o durante la entrada de señales HD.	Ajusta la intensidad de la eliminación de ruido de “mosquitos” de laImagen. • Intervalo de ajuste: de 0 (débil) a +16 (fuerte)
BNR El ajuste no pueda realizarse cuando “Modo deImagen” está configurado como “3D” o durante la entrada de señales HD.	El ajuste como “Encend.” reduce el ruido de bloques de laImagen de video.

Espacio de color X35

Para cambiar el espacio de color de la imagen proyectada.

Configuración	Descripción
Estándar	Espacio de color cercano al de las imágenes de HDTV.
Amplio	Espacio de color cercano al del estándar DCI.
Apagado	Espacio de color natural sin ajustes.

Personal Gamma

La configuración de gamma puede ajustarse dependiendo de la calidad de video que prefiera.

"Ajuste según la configuración Gamma preferida (Personal Gamma)" (p. 43)

Gestión de color X95R X75R X55R

Cada uno de los colores puede ajustarse de acuerdo con las preferencias del usuario.

"Ajuste según el color preferido (Gestión de color)" (p. 45)

Editar nombre usuario

Puede editar los nombres de "User 1" a "User 5" en el modo de Imagen.

• Los caracteres que pueda utilizar incluyen letras (mayúsculas o minúsculas), caracteres numéricos y símbolos.
• No introduzca más de 10 caracteres.

Clear Motion Drive

Para reducir el efecto de persistencia de la imagen, que se produce en escalas con movimientos rápidos.

⇒ "Reducción del efecto de persistencia de imagen en imágenes de movimientos rápidos (Clear Motion Drive (C.M.D.))" (p. 46)

Apertura de lentes

Para ajustar el nivel de apertura del iris óptico.

• Al reducir el iris se reduce el brillo, mientras que al abrirlo se aumenta el contraste.
• Intervalo de ajuste: de -15 (se cierra) a 0 (se abre)

Potencia de lámpara

El brillo de la lámpara puede ajustarse como "Bajo" o como "Alto".

• Los valores de fábrica varían con el "Modo de Imagen".
• El uso continuo del ajuste "Alto" puede hacer que la lámpara se oscurezca más deprisa.

Reajustar

Para restablecer la configuración de ajuste de la calidad de imagen a los valores de fábrica.

Entrada

HDMI

El ajuste se activa cuando se selecciona el terminal de entrada HDMI.

Entrada

Para ajustar el intervalo dinámico (gradación) de la entrada de video.

• Si el intervalo dinámico no es el adecuado, las áreas brillantes tendrán una exposición excesiva, mientras que las áreas oscuras tendrán una exposición muy reducida.

Configuración	Descripción
Estándar	Selección este ajuste si va a introducir señas de video (intervalo dinámico: 16 - 235).
Mejorado	Selección este ajuste si va a introducir señas de PC (intervalo dinámico: 0 - 255).
Súper blanco	Selección este ajuste si va a introducir señas de un dispositivo compatible con superblancos (intervalo dinámico: 16 - 255).

Control de nivel

Para comprobar el intervalo dinámico de la entrada de video.

Espacio de color

Para ajustar el espacio de color de la señal de entrada.

Configuración	Descripción
Auto	Detecta “YCbCr(4:4:4)”, “YCbCr(4:2:2)” y “RGB” de forma automática.
YCbCr(4:4:4)	Selección este ajuste cuando introduzca señales de video YCbCr(4:4:4).
YCbCr(4:2:2)	Selección este ajuste cuando introduzca señales de video YCbCr(4:2:2).
RGB	Selección este ajuste cuando introduzca señales de video RGB.

Control con HDMI (CEC)

Para el ajuste de la función de enlace HDMI.

• El ajuste como "Encend." permite que esta unidad pueda controlar a partir de dispositivo conectado, como para las funciones de encendido/apagado y cambio de entrada.

COMP. (Vídeo del componente)

El ajuste se activa cuando se selecciona el terminal de entrada de video del componente.

Espacio de color

Para ajustar el espacio de color de la señal de entrada.

Configuración	Descripción
Y Pb/Cb Pr/Cr	Selección este ajuste cuando introduzca señales de video del componente.
RGB	Selección este ajuste cuando introduzca señales de video RGB.

PC X95R X75R

El ajuste se activa cuando se selecciona el terminal de entrada PC.

Configuración		Descripción
Auto alineación		Ajusta “Seguimiento”, “Fase” y “Posición deImagen” de forma automática.
Seguimiento		Ajusta el tamanío horizontal y la posición de visualización de laImagen de video.
Fase		Ajusta el parpadeo y la borrosidad en laImagen de video.
Posición deImagen	Horizontal	Ajusta la posición horizontal de laImagen de video.
	Vertical	Ajusta la posición vertical de laImagen de video.

Posición de Imagen (Horizontal/Vertical)

Ajusta la posición si los bordes de la imagen se pierden parcialmente debido a la secuencia de las señales de sincronización horizontal y vertical.

• El ajuste no puede realizarse durante la entrada de señales 3D.

Aspecto (vídeo) / Aspecto (PC)

El tiempo de planta de la imagen proyectada puede ajustarse de forma óptima de acuerdo con el tiempo de planta original (aspecto) que se haya introducido.

→ "Ajuste del dato de la pantalla (aspecto)" (p. 33)

Máscara

Para ocultar el área periférica de la imagen con una máscara (banda negra).

Apagado

On

Máscara: banda negra en la zona periférica

Configuración	Descripción
Apagado	Sin enmascariento.
2.5%	Enmascarara aprox. el 2,5% de la zona periférica de laImagen.
5%	Enmascarara aprox. el 5,0% de la zona periférica de laImagen.
Personal	Enmascarara aprox. entre el 0% y el 5% de los cuales党和国家 de laImagen.

Progresivo

Para convertir el ajuste de interpolación de las señales entrelazadas.

Configuración	Descripción
Auto	Lleva a cabo la interpolación detectando automatistically si las señales entrelazadas se converten teniendo como origen imágenes de video de 24p, como las de laspelículas, o señales entrelazadas de materiales de video.
Apagado	Interpola imágenes de video, como señales entrelazadas de materiales de video, etc.

Config 3D

Para el ajuste de películas en 3D para su visualización.

→ "Visualización de películas en 3D" (p. 34)

Instalación

Control de lentes

Foco / Zoom / Desplazamiento

Para el ajuste de la lente de acuerdo con la posición de proyección.

"Ajuste de la lente dependiendo de la posición de proyección" (p. 28)

Patrón de imagen

Configuración	Descripción
Encend.	Muestra el patrón de ajuste de la lente.
Apagado	Muestra señales externas y no muestra el patrón de ajuste de la lente.

Bloqueo

Configuración	Descripción
Encend.	Bloquea la lente paraatar cualquier operación errónea en los ajustes. ·El funcionaamente de la.option de control de la lente se deshabilita cuando se seleccióna "Encend".
Apagado	No bloquea la lente.

Selección de memoria / Guardar memoria / Editor de nombre de memoria

Los ajustes de enfoque, zoom y cambio pueden guardarse o recuperarse, para poder cambiar fácilmente a una relación de aspecto (tamaño de pantalla) diferente de acuerdo con la imagen.

"Cómo guardar y recuperar la configuración de los ajustes" (p. 29)

Centro de lente

Vuelve a situar la posición de la lente en el centro.

Cubierta de lentes X95R X75R

Configuración	Descripción
Auto	Abre/cierra la tapa de la lente dependiendo de la operation de encendido/apagado de la alimentación.
Abierto	Deja la tapa de la lente abierta searialdo de encendido/apagado.

Ajuste de píxel X35

Para ajustar los márgenes de color de la imagen de video en las direcciones horizontal y vertical.

Configuración	Descripción
Rojo horiz. / Azul horiz.	Intervalo de ajuste: de 1 (desplaza el rojo/azul a la izquierda) a 5 (desplaza el rojo/azul a la derecha)
Rojo vertical / Azul vertical	Intervalo de ajuste: de 1 (desplaza el rojo/azul hacer abajo) a 5 (desplaza el rojo/azul hacer arriba)

• No es posible mantener la consistencia de todos los píxeles en la pantalla. Debido al equipo, la imagen puede tener aberraciones. Los márgenes de color también varían dependiendo de la posición de la pantalla.
• Las direcciones horizontal y vertical se invierten cuando la imagen se voltea lateral o verticalmente.
• Para ajustarla, utilice las imágenes fijas de contornos diferenciados.

Ajustar

Para configurar la función de ajuste como "Encend." o "Apagado".

Ajustar Área

Configuración	Descripción
Todo	Ajusta toda laImagen.
Zona	Permitte un ajuste preciso de cada zona al dividir la pantalla en 11 zonas verticales x 11 zonas horizontales.

Ajustar Color

Para seleccionar el color que se desea ajustar ("Rojo" o "Azul").

Ajustar Patrón

Para configurar el color del patrón de ajuste como "Blanco" o "Amarillo / Cian".

Ajuste (Píxel)

Si "Ajustar Área" se configura como "Todo", el ajuste puede realizarse realizando desplazamientos en unidades de un píxel en la pantalla del color seleccionado en "Ajustar Color".

⇒ "Ajuste Total (Píxel) Procedimiento de operación X95R X75R X55R" (p. 58)

• El ajuste no puede realizarse cuando "Ajustar Área" está configurado como "Zona".

Configuración	Descripción
H (Horizontal)	Intervalo de ajuste: de -2 (desplaza el rojo/azul a la izquierda) a +2 (desplaza el rojo/azul a la derecha)
V (Vertical)	Intervalo de ajuste: de -2 (desplaza el rojo/azul hacer abajo) a +2 (desplaza el rojo/azul hacer arriba)

Ajuste (Fino)

Si "Ajustar Área" se configura como "Todo", el ajuste puede realizarse realizando desplazamientos en unidades de 1/16 de píxel en la pantalla del color seleccionado en "Ajustar Color".

→ "Ajuste Total (Fino) Procedimiento de operación X95R X75R X55R" (p. 59)

Cuando "Ajustar Área" se configura como "Zona", la pantalla se divide en 11 zonas verticales x 11 zonas horizontales y es posible realizar un ajuste preciso de cada zona.

→ "Zona Ajuste Procedimiento de operación X95R X75R X55R" (p. 60)

Configuración	Descripción
H (Horizontal)	Intervalo de ajuste: de -31 (desplaza el rojo/azul a la izquierda) a +31 (desplaza el rojo/azul a la derecha)
V (Vertical)	Intervalo de ajuste: de -31 (desplaza el rojo/azul hacer abajo) a +31 (desplaza el rojo/azul hacer arriba)

Reajustar

Recupera los valores de fábrica para todos los datos de ajuste de píxeles.

Tipo de instalación

Para la configuración de "Frontal", "Techo (frontal)", "Trasero", o "Techo (trasero)", dependiendo del estado de instalación del proyector.

• "Frontal" o "Techo (frontal)" se configura cuando el proyector se instala delante de la pantalla.
• "Trasero" o "Techo (trasero)" se configura cuando el proyector se instala detrás de la pantalla.

Corregir trapecio

Para corregir cualquier distorsión trapezoidal que se produzca cuando el proyector se instala en ángulo con respecto a la pantalla.

• Intervalo de configuración horizontal: de -40 a +40
• Intervalo de configuración vertical: de -30 a +30
• La corrección no puede realizarse durante la entrada de señales 3D.

Ajuste Pincushion

Para corregir la distorsión de la pantalla de proyección.

• Intervalo de ajuste: de -20 (efecto de contracción) a +20 (efecto de ampliación)
• La corrección no puede realizarse durante la entrada de señales 3D.

Anamórfico

Configure este ajuste cuando se utilice una lente anamórfica.

Configuración	Descripción
A	Proyecta laImagen 2,35:1 expandida únicamente en direccion vertical.
B	Proyecta laImagen 16:9 comprimida únicamente en direccion horizontal.
Apagado	Proyecta laImagen 2,35:1 sin ningún cambio.

Ajuste pantalla

Al seleccionar el modo de corrección óptimo de acuerdo con las características de la pantalla utilizada, las correcciones pueden realizarse para reproducir imágenes naturales con colores equilibrados.

→ "Ajuste de corrección de la pantalla" (p. 32)

Ajuste Ambiente X95R X75R X55R

Al configurar "Ajuste Ambiente" de acuerdo con el entorno de visualización, se lleva a cabo de forma automática el ajuste y la corrección de la calidad de la imagen de acuerdo con las diferencias del entorno para minimizar cualquier influencia en la calidad de la imagen.

→ "Ajuste automático de la calidad de imagen dependiendo del entorno de visualización X95R X75R X55R" (p. 31)

Nivel Negros X35

Para configurar el nivel de negros en el entorno de uso.

• Intervalo de ajuste: de 0 a 10

Un cuadro como el que se muestra a la derecha aparece en el centro (la gradación se acentúa en la ilustración, pero no en la imagen real).

El tono negro actual se muestra en la parte derecha. Ajuste de la forma correspondiente hasta que la línea de límite con el cuadro de la izquierda deje de ondularse.

• Este ajuste reduce el lado del negro y tiene una influencia sutil desde el lado del negro (oscuro) hasta el lado del blanco (brillante). Ajuste dependiendo de sus preferencias.

Ajuste Total (Pixel) Procedimiento de operación X95R X75R X55R

Para realizar ajustes generales a ligeros márgenes de color en las direcciones horizontal/vertical de la imagen de video.

① Ajuste "Ajustar Área" como "Todo". ② Seleccione "Ajustar Color" y "Ajustar Patrón". ③ Seleccione "Ajuste (Pixel)" y pulse el botón [OK].

• Se muestra el patrón de ajuste seleccionado y la ventana de ajuste (pixel).

④ Pulse el botón [OK] para entrar en el modo de ajuste. ⑤ Utilice las teclas [▲▼◀▶] para desplazarse y ajustar en las direcciones vertical y horizontal en toda la pantalla.

• La configuración de ajuste aparece en el centro de la ventana de ajuste (pixel).

(6) Después de completar el ajuste, pulse el botón [BACK] para salir del modo de ajuste.

Guía de uso del control remoto

Nombre del botón	Descripción de la operation
[GAMMA]	Cambia “Ajustar Color”.
[COLOR TEMP.]	Cambia entre “Ajuste (Pixel)” y “Ajuste(Fino)”. • Cambia a “Ajuste (Pixel)” cuando “Ajustar Area” se ajusta como “Zona”.
[COLOR P.FILE]	Cambia “Ajustar Patrón”.
[PIC ADJ.]	Cambia “Ajustar Area”. • Un%cursos de zona aparece en el patrón de ajuste cuando se seleccióna la configuración “Zona”.

Ajuste Total (Fino) Procedimiento de operación X95R X75R X55R

Para realizar ajustes generales relativos a la desalineación de toda la pantalla utilizando "Ajuste (Pixel)", realizando a continuación ajustes de precisión.

① Ajuste "Ajustar Área" como "Todo". ② Seleccione "Ajustar Color" y "Ajustar Patrón". ③ Seleccione "Ajuste (Fino)" y pulse el botón [OK].

• Se muestra el patrón de ajuste seleccionado y la ventana de ajuste preciso.
• El intervalo ajustable puede ser más (PC) dependiendo de los píxeles que estén ajustando en toda la pantalla.

④ Pulse el botón [OK] para entrar en el modo de ajuste. ⑤ Utilice las teclas [▲▼◀▶] para desplazarse vertical y horizontalmente en toda la pantalla.

• La configuración de ajuste aparece en el centro de la ventana de ajuste preciso.

(6) Después de completar el ajuste, pulse el botón [BACK] para salir del modo de ajuste.

NOTA

• Si la desalineación total máxima de la pantalla en H (sentido horizontal) y V (sentido vertical) es "31", no seleccione un valor que sea superior al ajuste, ya que la configuración de ajuste es inferior al valor máximo.
• Si la desalineación mínima total de la pantalla es "-31", no seleccione un valor que sea inferior al ajuste, incluso si la configuración de ajuste es superior al valor mínimo.

Zona Ajuste Procedimiento de operación X95R X75R X55R

Para el ajuste preciso de desalineaciones en una parte de la pantalla, después de ajustar la desalineación total de la pantalla utilizando "Ajuste (Pixel)" y "Ajuste (Fino)".

• La pantalla puede dividirse vertical y horizontalmente en 10 secciones para la realización de ajustes parciales.

① Ajuste "Ajustar Área" como "Zona". ② Seleccione "Ajustar Color" y "Ajustar Patrón". ③ Seleccione Ajuste (Fino) y pulse el botón [OK].

• Se muestra el patrón de ajuste seleccionado y la ventana de ajuste por zonas.
• El intervalo ajustable puede ser más (PC) dependiendo de los píxeles que estén ajustando en toda la pantalla.

④ Pulse las teclas [▲▼◀▶] para desplazar el cursor al punto que se desea ajustar. ⑤ Pulse el botón [OK] para entrar en el modo de ajuste. ⑥ Utilice las teclas [▲▼◀▶] para desplazarse en las direcciones vertical y horizontal en toda la pantalla.

• La configuración de ajuste aparece en el centro de la ventana de ajuste por zonas.

(7) Después de completar el ajuste, pulse el botón [BACK] para salir del modo de ajuste.

Config. display

Color de Fondo

Para configurar el color de fondo como "Azul" o "Negro" cuando no hay señal de entrada.

Posición Menú

Para ajustar la posición de visualización del menú.

Visualización de menú

Configuración	Descripción
15 seg	La visualización del menu desaparece si no se utilizes durante 15segundos.
Encend.	Se muestra el menu en todo momento.

Visualización Línea

Configuración	Descripción
5 seg	Muestra el terminal de entrada durante 5segundos cuando se conecta la entrada.
Apagado	No se visualiza.

Fuente

Configuración	Descripción
Encend.	Muestra la sealsa cuando se conecta la entrada.
Apagado	No se visualiza.

Logo

Configuración	Descripción
Encend.	Muestra el logotipo “D-ILA” durante 5segundos durante la puesta en marcha de la unidad.
Apagado	No se visualiza.

Idioma

Para configurar el idioma de visualización como "日本語", "English", "Deutsch", "Español", "Italiano", "Français", "Portugués", "Nederlands", "Svenska", "Norsk", "Polski", "中文", o "繁體中文".

Función

Disparador

Para configurar la calidad de 12 V para una pantalla externa equipada con una referencia de selección.

Configuración	Descripción
Apagado	Sin salute.
Encend.(power)	Emite señales de control (12 V) desde el terminal de actioncimiento cuando seactiva la alimentación. • Tras apagar la alimentación,la emisión se detiene cuando la unidad cambialmqdo de esperas附加值es de finalizar la refrigeración. • Internacionalmente,puede emitir señales en el mode de esperas pulsando el botón [OK].
Encen.(Anamór)	Emite señales de control cuando el ajuste de “Anamórfico” cambia de “Apagado”a “A” o a “B”.

Apagado automático

Para configurar el temporizador para apagar la unidad automáticamente ("1 Hora", "2 Horas", "3 Horas" o "4 Horas") cuando no se utilice durante un determinado periodo de tiempo.

Modo altitud alta

Ajuste como "Encend." cuando utilice el proyector en un lugar en el que haya una baja presión atmosférica (superior a 900 metros sobre el nivel del mar).

ECO Mode

Configuración	Descripción
Encend.	Minimiza el consumo electrico en el mode de espera. • Si no hay ninguna transmisión de Signals u operation durante 30 Minutes,msteadas se proyecta una imagen, la unidad se apaga automatistically.
Apagado	Ajuste como “Apagado” si se realiza una communicator RS-232C / LAN o si lafunción de enlace HDMI se usa en el mode de espera.

Terminal Comunicación

Para ajustar que el terminal de control externo se utilice como "RS-232C" o "LAN".

Red

Configuración		Descripción
Empresa DHCP	Encend.	Obtiene automatistically la direccion IP del servidor DHCP en el interior de la red conectada.
	Apagado	Para configurar manualmente los ajustes de red.
Dirección IP		Para configurar la direccion IP.
Máscara subred		Para configurar la;máscara de subred.
Puerta por defecto		Para configurar la puerta de enlace predeterminada.
Dirección MAC		Se muestra la direccion MAC de launities.
Set		Aplica la configuración de la red.

Código remoto

Para cambiar el código del control remoto.

• Deberá configurar el control remoto de acuerdo con los ajustes de esta unidad.

En la unidad de control remoto, pulse los botones [MENU] y [BACK] al mismo tiempo durante tres segundos o más para cambiar el número.

• La retroiluminación del control remoto parpadea 3 veces: cambie el número del control remoto a "A".
• La retroiluminación del control remoto parpadea 2 veces: cambie el número del control remoto a "B".

Configuración	Descripción
A	Cambie el número del control remoto de “B” a “A”.
B	Cambie el número del control remoto de “A” a “B”.

Poner lámpara a cero

Para establecer el tiempo de vida útil de la lámpara como "0".

→ "Reajuste el tiempo de vida útil de la lámpara" (p. 67)

Glosario de terminología de redes

DHCP: Abreviatura para Dynamic Host Configuration Protocol. Éste es un protocolo para la red que sirve para asignar automáticamente una dirección IP al dispositivo conectado. Dirección IP: Caracteres numéricos para identificar el dispositivo conectado a la red. Máscara de subred: Caracteres numéricos que definen el recuento de bits utilizado para la dirección de red, que es un segmento de la dirección IP. Puerta de enlace por defecto: Servidor para la comunicación más allá de la red, que se divide mediante la máscara de subred. Dirección MAC: Abreviatura para dirección Media Access Control. Se trata de un número exclusivo para cada adaptador de red. A cada uno de los adaptadores de red se le asigna una dirección MAC exclusiva.

Información

Durante la entrada de señal de video

Configuración	Descripción
Entrada	Se muestra el terminal de entrada de video.
Fuente	Se muestra el origen de la entrada.
Profundidad color	Se muestra la profundidad de bits del color de la seals de entrada de video. • No se visualiza cuando la entrada es YCbCr(4:2:2). • Se muestra cuando se recibe la informacion de profundidad de color desde el dispositivo de origen.
Tiempo de lámpara	Muestra el tiempo de funcionaimiento de la lámpara.
Ver柔软	Se muestra la version del firmware.

Durante la entrada de señal de ordenador

Configuración	Descripción
Entrada	Se muestra el terminal de entrada de video.
Resolución	Muestra laResolutionde laImagen.
Frecuencia H	Muestra la fecuenciahorizontal.
Frecuencia V	Muestra la fecuenciavertical.
Profundidad color	Se muestra la profundidad de bits del color de la señal de entrada de video. • No se visualiza cuando la entrada es YCbCr(4:2:2). • Se muestra cuando se recibe la información de profundidad de color desde el dispositivo de origen.
Tiempo de lámpara	Muestra el tiempo de funcionaimiento de la lámpara.
Ver柔软	Se muestra la version del firmware.

Sustitución de la lámpara

La lámpara es un artículo de consumo. Si la imagen es oscura o la lámpara se apaga, reemplace la unidad de lámpara.

• Cuando se acerca el momento de reemplazar la lámpara, el usuario recibe una notificación con un mensaje mostrado en la pantalla y a través del indicador. (p. 81)

Procedimiento de sustitución de la lámpara

PRECAUCIÓN

• No inserte las manos en la abertura de la lámpara. Esto podría provocar un deterioro importante en el rendimiento del equipo o provocar un accidente o descarga eléctrica.
• No reemplace la lámpara inmediatamente después de haber utilizado la unidad. Prevea un periodo de enfriamiento de al menos una hora antes de hacer el reemplazo. La temperatura de la lámpara todavía es alta, lo cual puede ocasionar quemaduras.
• No permita que la unidad de lámpara sufra impactos. Esto podría hacer que la lámpara se rompiese.
• No utilice un plumero de material inflamable para desempolvar las partes internas de la unidad. Esto podría provocar un incendio.
• Utilice únicamente repuestos originales para la unidad de lámpara. Además, no intente nunca reutilizar una unidad de lámpara usada. Esto puede ocasionar un fallo de funcionamiento en la unidad.
• No toque la superficie de una lámpara nueva. Esto podría reducir la vida útil de la unidad de lámpara y hacer que la misma se rompa.
• Al sustituir la lámpara, ponga cuidado de no hacerse daño, ya que la lámpara podría estar rota.
• Al sustituir la lámpara de un proyector suspendido del techo, es necesario realizar un trabajo en altura. Esta es una operación peligrosa. Por favor, consulte a nuestro centro de servicios.

Retire el enchufe de la toma de corriente.

Retire la tapa de la lámpara.

• Retire los tornillos utilizando un destornillador.

Afloje los tornillos de la unidad de lámpara.

• Afloje los tornillos utilizando un destornillador.

Retire la unidad de lámpara.

• Agarre el asa y extraiga la unidad de lámpara.

5. Instale la nueva unidad de lámpara.

6. Asegure los tornillos de la nueva unidad de lámpara.

• Apriete los tornillos con un destornillador .

7 Ajuste la tapa de la lámpara

• Inserte las dos lengüetas en la parte superior e inferior de la tapa de la lámpara en la unidad.
• Apriete los tornillos con un destornillador .

NOTA

Vida útil de la lámpara

• Cuando la lámpara se usa con "Potencia de lámpara" ajustado como "Bajo", la vida útil aproximada de esta unidad es de 4000 horas. Se trata de un tiempo de vida útil medio y no es un valor garantizado.
• Puede que la vida útil de la lámpara no llegue a 4000 horas, todo depende de las condiciones de funcionamiento.
• Cuando alcanza el fin de su periodo de vida útil, la lámpara se deteriora rápidamente.
• Cuando la imagen de video aparezca oscura, cuando el tono de los colores no parezca natural, o cuando la imagen parpadee, sustituya la unidad de la lámpara por otra de forma inmediata.

Compra de una unidad de lámpara

Consulte a su distribuidor autorizado o a un centro de trabajo cercano. - Unidad de lámpara Producto n°: PK-L2312U

No puede usar lámparas con un número de producto diferente ni lámparas de otros modelos de proyectores.

Información acerca de la lámpara

En el proyector, se usa una lámpara de mercurio de presión máxima con una alta presión interna.

Debido a las características de esta lámpara, puede explotar, hacer un gran ruido o apagarse si sufre un impacto o después de su uso durante un período de tiempo prolongado (el tiempo antes de que la lámpara explote o se apague varía considerablemente dependiendo de la propia lámpara y de las condiciones de uso).

Después de reemplazar la lámpara

• No coloque la lámpara sustituida en un lugar situado al alcance de los niños ni cerca de cualquier otro elemento inflamable.
• Deseche las unidades de lámpara usadas de la misma forma que desecha las lámparas fluorescentes. Siga las normas de su comunidad local para desechar las lámparas.

Reajuste el tiempo de vida útil de la lámpara

Reinicialización del tiempo de uso de la lámpara desde la pantalla de menús

1 Pulse el menú.

2 Seleccione "Función → Poner lámpara a cero" en el menú.

3

En la pantalla ¿Reiniciar tiempo de lámpara?, seleccione Sí y pulse el botón OK

• El tiempo de uso de la lámpara se reinicia a cero.

Reinicialización del tiempo de uso de la lámpara utilizando el control remoto

1

Introduzca el enchufe en la toma

2

Asegúrese de que utiliza el control remoto en el modo de espera (el enchufe está insertado en la toma, pero la alimentación no está activada)

Presione en el orden que se indica. - Asegúrese de que pulsa un botón durante los dos segundos posteriores a haber pulsado el último botón.

Pulse durante 2 segundos o más

• Los indicadores "LAMP" y "STANDBY/ON" parpadean de forma alterna durante 3 segundos. Tras esto, la unidad pasa al modo de espera.

NOTA

• Reajuste otra vez, solamente cuando haya sustituido la lámpara.

Si el tiempo de uso de la lámpara se inicializa antes de utilizar la lámpara, puede perder el recuento de horas para la sustitución de la lámpara. Esto podría provocar un uso de la lámpara más allá de su límite estimado, haciendo que la lámpara se funda.

Mantenimiento de la carcasa y del control remoto

• Limpie delicadamente la caja utilizando un paño suave.
• Si estuviese muy sucia, empape un paño con agua, escúrralo bien y utilícelo para eliminar la suciedad. A continuación, pase un paño seco por la caja.
• Se recomienda con respecto a los puntos siguientes para evitar que la unidad se deteriore o pierda la pintura.
• No utilice diluyente o benceno para limpiar la unidad
• No permita el contacto prolongado con materiales de goma o con productos plásticos.
• No aplique sustancias químicas volátiles como insecticidas.

Limpieza y sustitución del filtro

Limpie el filtro con frecuencia. De lo contrario, podría deteriorarse y ocasionar fallos de funcionamiento.

PRECAUCIÓN

• Asegúrese de retirar el enchufe de la toma antes de limpiar o sustituir el filtro.
• Antes de dar la vuelta a la unidad y colocarla en el suelo o sobre una mesa, asegúrese de colocar un paño suave previamente para evitar que el proyector sufra arañazos.

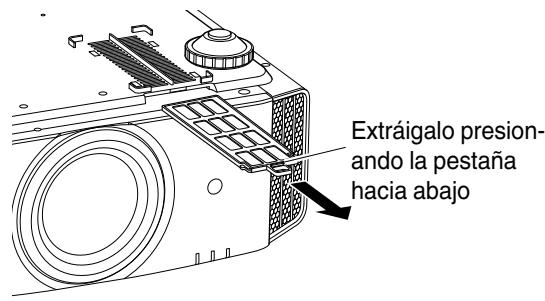

1. Retire el filtro interno.

2. Limpie el filtro.

• Lave el filtro con agua y séquelo sacudiéndolo en la sombra.
• Si el filtro estuviese muy sucio, límpielo con un detergente neutro. Póngase guantes cuando tenga que usar un detergente neutro.
• Después de lavar el filtro con agua, asegúrese de que esté completamente seco antes de instalarlo. De lo contrario, podrían producirse descargas eléctricas o fallos de funcionamiento.
• No limpie el filtro con una aspiradora ni con un plumero. El filtro es blando y puede dañarse fácilmente.

3. Reinstale el filtro interno.

Si el filtro está dañado o demasiado sucio para limpiarlo,

• Reemplácelo con un filtro nuevo. Un filtro sucio ensucia las partes internas de la unidad y trae como resultado la presencia de sombras en la imagen de video.
• Para adquirir un nuevo FILTER, o en caso de existir suciedad en las partes internas de la unidad, comuníquese con su distribuidor autorizado o con un centro de servicios cercano.
• Filtro interno (filtro intercambiable) Producto n°: PC010661199

Solución de problemas

Antes de enviar la unidad a su distribuidor autorizado y solicitar su reparación, compruebe los puntos que se indican a continuación.

Los siguientes síntomas no son fallos de funcionamiento.

No se preocupe si, ante los síntomas, no se muestra ninguna anormalidad en pantalla.

• Un aire acondicionado.
• Se escucha un sonido de crujido en la unidad.
• Se escucha un sonido que indica el funcionamiento de la unidad.
• Se dan manchas de color en algunas pantallas.

Esta unidad es un dispositivo digital. Esta unidad puede ser incapaz de funcionar con normalidad debido a ruido o electricidad estática externa.

Lleve a cabo las siguientes operaciones cuando se produzcan anomalías de este tipo.

① Si la unidad se encuentra en modo de espera, desenchufe el cable de alimentación y vuelva a enchufarlo. ② Pulse el botón /I [STANDBY/ON] de la unidad principal para volver a activar la alimentación.

Cuando el "Modo alto" se ajusta como "Encend." y la "Potencia de lámpara" se ajusta como "Alto" durante el modo 3D, el ventilador hará más ruido del habitual ya que está diseñado para trabajar a alta velocidad en modo 3D.

No se suministra energía

Compruebe	Acción	Consulte
¿Está desconectado el cable de alimentación?	Insertefirmamente el cable de alimentación (el enchufe).	p. 25
¿Está cerrada correctamente la tapa de la lámpara?	Si launidad está en modo de esper, retire el enchufe y ciderrecorrectamente la tapa de la lámpara. A continuación, insertenuevamente el enchufe.	p. 66
¿La lámpara está en modo deenfriimiento?	Una vez finalizo el periodo de enfiambre, enciendanuevamente launities.	p. 27

La unidad funciona cuando está encendida pero se apaga bruscamente después de algunos instantes

Compruebe	Acción	Consulte
¿Las entradas de aire y la ventilación estábloqueadas?	Deje空間 suficiente alrededor de la unidad durante suinstalación	p. 14, 15p. 19
¿El filtro está sucio?	Limpie el filtro.	p. 68

La imagen de video no aparece

Compruebe	Acción	Consulte
¿Se ha selecciónado la entrada externa correcta?	Selección el terminal de entrada externa correcto.	p. 26
¿El dispositivo AV está encendido?	Encienda el dispositivo AV y reproducza el video.	p. 22
¿El dispositivo AV está connectadocorrectamente?	Conecte correctamente el dispositivo AV.	p. 22
¿Las señas que genera el dispositivo AVson las correctas?	Ajuste el dispositivo AV adecuadamente.	p. 22
¿El cable正常使用 es un cable concertRFCICación HDMI?	Utilice un cable de communicator de alta velocidad concertRFCICación HDMI. Además, utilise un cable lo más cortospossible.	p. 22
¿Laovable "Control con HDMI" estáconfigurada en "Encend."?	Si laImagen de video no se visualiza cuando "Control conHDMI" está ajustado como "Encend.", cambie laconfiguración a "Apagado" y vuelva a activar la alimentaciónde launidad y del dispositivo externo.	p. 53
¿LaImagen de video está temporallmenteoculta?	Pulse el botón [HIDE].	p. 26

El control remoto no funciona

Compruebe	Acción	Consulte
¿Las pilas se han colocado correctamente?	Haga coincidir las polaridades (⊕ Θ) de laforma correcta cuando inserte las pilas.	p. 18
¿Se agotaron las pilas?	Reemplácelas conoras.nuevas.	p. 18
¿Hay algo已久的对象到el control remoto y el sensor remotó?	RetireQUALquier对象que pueda ser unobstáculo.	p. 18
¿El control remotó estádemasiadolejos del unidad?	Cuando loutilice,mantenga el controlremoto máscerca del sensor.	p. 18
¿Los IR (infrarrojos) GAFAS 3D y EMISORSINCRO 3D está enfuncionimiento?	Puesto queexisteuna posibidaddeinterferenciadeseñas, cuandoutilice eldispositivoIR (infrarrojos)GAFAS 3D jintocom el EMISORSINCRO 3D,intaenteajustarlaorientación delEMISORSINCRO 3D.	p. 34

No se pueden visualizar las imágenes en 3D

Compruebe	Acción	Consulte
¿El GAFAS 3D está encendido?	Si está utilizing el PK-AG2 o el PK-AG3GAFAS 3D, active la alimentación de forma manual.	Consulte el manual de instrucciones del GAFAS 3D y del EMISOR SINCRO 3D.
¿Las GAFAS 3D está@cargadas?	Compruebe la pila (carga) del GAFAS 3D.
¿El GAFAS 3D y el EMISOR SINCRO 3D estádemasiado lejos el uno del(other?	Colóquelos a una distancia adecuada.
¿El formattingo 3D seleccióno es el correcto?	Si el formattingo no cambia de forma automatística, configure Formato 3D en el menu de configuración.	p. 35

No se ve ningún color o se ve un color poco natural

Compruebe	Acción	Consulte
¿El disposivo AV está conectadocorrectamente?	Conecte correctamente el disposivo AV.	p. 22
¿Se ha ajustado correctamente laImagen?	Ajuste “Color” y “Tono” de forma adecuada.	p. 50
¿El espacio de color de la seals de entrada está correctamente configurado?	Configure “Espacio de color” de forma adecuada.	p. 53

La imagen del video se ve borrosa

Compruebe	Acción	Consulte
¿Se ha ajustado correctamente el enfoque?	Ajuste el enfoque.	p. 28
¿Launidad estádemasiado cerca o demasiadolejos de la pantalla?	Coloque launidad a una distancia correcta respecto de la pantalla.	p. 77

Faltan imágenes de video

Compruebe	Acción	Consulte
¿Se ha configurado el enmascariento de la pantalla?	Ajuste “Máscara” en “Apagado”.	p. 54
¿La posición de visualización está desalineada?	Modifique el valor “Posición deImagen” para que toda laImagen aparezca en la pantalla.	p. 54

La imagen proyectada es oscura

Compruebe	Acción	Consulte
¿La lámpara ha alcancazo practicamente su tiempo de vidaCTL?	Compruebe el tiempo de vidaCTLutil de la lámpara en el menu “Información”. Prepare una nuevoiedad de lámpara o reemplace laactual tan pronto como le sea posible cuando la lámpara haya alcancazo practicamente su tiempo de vidaCTL.	p. 64 p. 65
¿Se ha ajustado correctamente la calidad de laImagen?	Ajuste “AjusteImagen” y “Apertura de lentes” de forma adecuada.	p. 37 p. 52

La energía se interrumpe repentinamente

Compruebe	Acción	Consulte
¿Se ha configurado “Apagado automatístico”?	Ajuste “Apagado automatístico” en “Apagado”.	p. 62
¿Se ha configurado “ECO Mode”?	Ajuste “ECO Mode” en “Apagado”.	p. 62

La tapa de la lente no se cierra

Compruebe	Acción	Consulte
¿La-option “Cubierta lentes” está configurada en “Abierto”?	Ajuste la-option “Cubierta lentes”, en “Control de lentes”, dentro del menu de ajustes, como “Auto”.	p. 55

El ventilador de refrigeración interna emite un ruido fuerte

Compruebe	Acción	Consulte
¿La calidad de ventilación está bloqueada? ¿Launidad se utilizes cerca de un calefactor o aparato de aire acondicionado?	Compruebe el estado de la instalación.	p. 19

Hay puntos negros o de colores en la pantalla

El dispositivo D-ILA ha sido fabricado utilizando tecnologías de la más alta precisión; sin embargo, puede que falten algunos píxeles (menos del 0,01%) o que algunos píxeles permanezcan siempre encendidos. Esto no debe considerarse un mal funcionamiento.

Cuando aparezcan los siguientes mensajes…

Mensaje	Descripción	Acción
COMP	No hay ningún dispositivo conectado al terminal de entrada	Introduzca las señales de video.
SinSEOI	El terminal de entrada está conectado pero no hay ningunaensa.
COMP	Se ha introducido unaensa de video que no pueda utiliserse con esta unidad (los nombres de los terminalses de entrada, como “COMP.”, se做不到 en amarillo).	Señales de video de entrada que pueda utiliserse.
Cambio de lámpara	Esteensa se muestra en pantalla cuando el tiempo de vidautilde la lámpara ha excedido las 2.900 horas. Para boringelensa, pulse el botón [BACK].	Prepare una nuevo lámpara y sustitúyala lo más pronto possible. Reinicialicele tiempo de vidautilde la lámparauponés de satisfuirla. (p. 65, 67)

Control除外

Es posible controlar esta unidad conectándola a un PC, utilizando un cable de pares cruzados RS-232C (D-sub de 9 clavijas).

El proyector puede controlarse conectándolo a un PC con un cable LAN para el envío de comandos de control al proyector.

• Utilice esta opción después de haber consultado la información adecuada o después de hablar con el administrador de sistemas.

Especificaciones RS-232C

Esta unidad

N° de patilla	Señal	Función	Dirección de la seals
2	RxD	Recepción de datos	PC →Estaunidad
3	TxD	Datas de transmisión	Estaunidad → PC
5	GND	Tierra de señal	—
1, 4, 6 - 9	N/C	—	—

• La expresión "PC" se usa para referirse a un controlador como, por ejemplo, un ordenador.

modo	Sin sincronización
Límite de characteres	8 bits
Paridad	Ninguna
Bit de comienzo	1
Bit de parada	1
Régimen binario	19.200 bps
Fürmato de los datos	Binario

Conexión TCP/IP

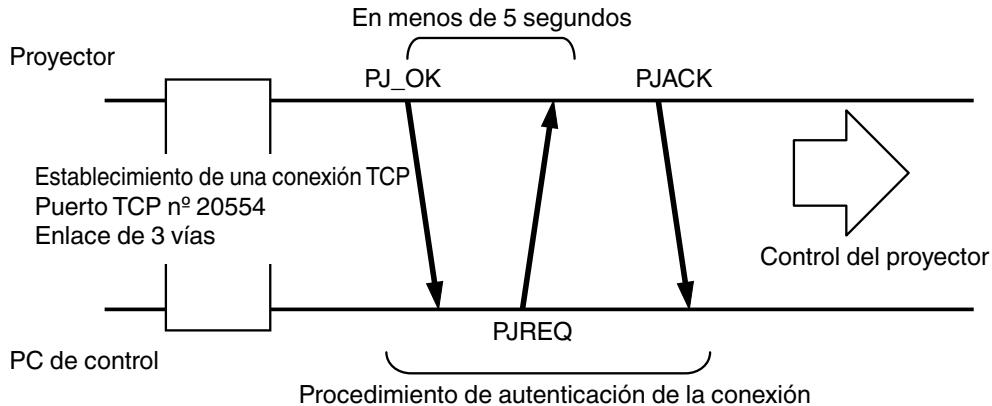

Antes de controlar la unidad vía LAN, es necesario establecer la conexión de la capa TCP mediante un "enlace de 3 vías", seguido del envío de "PJREQ" y la recepción "PJACK" en un período inferior a cinco segundos después de que el proyector envíe "PJ_OK" para la autenticación de la conexión.

Si no fuese posible completar el envío durante esos cinco segundos, o si se recibe "PJ_NG" o "PJNAK", compruebe el estado de configuración del proyector y, a continuación, ejecute de nuevo los pasos anteriores empezando por el establecimiento de una conexión TCP.

Formato de comandos

El comando entre esta unidad y el ordenador consta de "encabezado", "ID de la unidad", "comando", "datos" y "final". - Encabezado (1 bit), ID de la unidad (2 bits), comando (2 bits), datos (n bits), final (1 bit)

Encabezado

Este código binario indica el comienzo de la comunicación.

Código binario	Tipo	Descripción
21	Comando de operación	PC →Estaunidad
3F	Comando de referencia	PC →Estaunidad
40	Comando de respuesta	Estaunidad → PC
06	ACK	Estaunidad → PC (regresa al PC después de que el commando se hayaaceptado sin erros)

ID de la unidad

Se trata de un número que especifica la unidad. El número binario está ajustado como "8901".

Comando y datos

Comando y datos de operación (código binario)

Comando	Tipo	Descripción
0000	Verificació de la connexión	Compruebe si la comunicación entre esta unidad y el PC está habitada durante el modo dereshera.
5057	Suministro de energia	Durante el modo dereshera31: Enciende la unidadCuando la alimentación estáactivada30: Apaga la alimentación (modeo dereshera)
4950	Entrada	Cuando la alimentación estáactivada32: COMP.33: PC X95R X75R36: HDMI 137: HDMI 2
5243	Controlremoto	Envía el mesmo número que el suministrado por el controlremoto. ·“Número del controlremoto”p. 74

Comando y datos de operación (código binario)

Comando	Tipo	Descripción
5057	Suministro de energia	En modo de espera o tras el encendido 30: Mode Espera 31: Cuando la alimentación está activada 32: En el modo enframiento 34: Cuando se produce un error en estaunidad
4950	Entrada	Cuando la alimentación está activada 32: COMP. 33: PC X95R X75R 36: HDMI 1 37: HDMI 2

Fin

Este código indica el fin de la comunicación. El código binario está ajustado a 0A.

Código del control remoto

Se envía el número binario durante la comunicación.

• Lo siguiente se aplica en el caso de que el código de control remoto sea "A". En caso de "B", añada 36 al inicio del código.

Nombre del botón de control remoto	Código binario
STAND BY	37 33 30 36
ON	37 33 30 35
HDMI 1	37 33 37 30
HDMI 2	37 33 37 31
COMP.	37 33 34 44
PC X95R X75R	37 33 34 36
3D FORMAT	37 33 44 36
3D SETTING	37 33 44 35
LENS CONTROL	37 33 33 30
LENS MEMORY	37 33 44 34
LENS AP.	37 33 32 30
ANAMO.	37 33 43 35
HIDE	37 33 31 44
▲	37 33 30 31
▼	37 33 30 32
►	37 33 33 34
←	37 33 33 36
OK	37 33 32 46

Nombre del botón de control remoto	Código binario
MENU	37 33 32 45
BACK	37 33 30 33
FILM	37 33 36 39
CINEMA	37 33 36 38
ANIME	37 33 36 36
NATURAL	37 33 36 41
STAGE	37 33 36 37
3D	37 33 38 37
THX X95R X75R	37 33 36 46
USER	37 33 44 37
C.M.D.	37 33 38 41
MPC X95R X75R X55R	37 33 46 30
INFO X35	37 33 37 34
GAMMA	37 33 37 35
C. TEMP	37 33 37 36
COLOR PROFILE X95R X75R X55R	37 33 38 38
COLOR SPACE X35	37 33 43 44
PIC. ADJ.	37 33 37 32

Ejemplo de comunicación

Esta sección presenta ejemplos de comunicación del RS-232C.

Comando de operación

Tipo	Comando	Descripción
Verificacion de la connexion	PC →Estaunidad: 21 89 01 00 00 0A Estaunidad → PC: 06 89 01 00 00 0A	Verificacion de la connexion
Encendido (On)	PC →Estaunidad: 21 89 01 50 57 31 0A Estaunidad → PC: 06 89 01 50 57 0A	Cuando se enciende unaunidad que está en modo deespera
Apagado (Off)	PC →Estaunidad: 21 89 01 50 57 30 0A Estaunidad → PC: 06 89 01 50 57 0A	Cuando se apaga unaunidad (modo deespera) que está encendada
Entrada (COMP.)	PC →Estaunidad: 21 89 01 49 50 32 0A Estaunidad → PC: 06 89 01 49 50 0A	Cuando la entrada de video está configurada hacela componente
Control remoto (MENU)	PC →Estaunidad: 21 89 01 52 43 37 33 32 45 0A Estaunidad → PC: 06 89 01 52 43 0A	Cuando se realiza la>misma operación@m间隙 se presiona el botón [MENU] del controlremoto

Comando de referencia

Tipo	Comando	Descripción
Encendido (On)	PC →Estaunidad: 3F 89 01 50 57 0A Estaunidad → PC: 06 89 01 50 57 0A Estaunidad → PC: 40 89 01 50 57 31 0A	Cuando se obtiene información sobre el estado de encendido
Entrada (HDMI 1)	PC →Estaunidad: 3F 89 01 49 50 0A Estaunidad → PC: 06 89 01 49 50 0A Estaunidad → PC: 40 89 01 49 50 36 0A	Cuando se obtiene información sobre la entrada HDMI 1

Especificaciones

Nombre del producto		Proyector D-ILA
Nombre del modelo		DLA-X95R-B, DLA-X75R-B, DLA-X55R-B/W*1, DLA-X35R-B/W*1
Panel de visualización/Tamaño		D-ILA dispositivo *2, 30,7" (1.980 x 1.080 pixeles) x 3 (n° total de pixeles: aprox. 6,22 millones)
Lente de proyección		2,0 x lente con zoom motorizado (de 1,4:1 a 2,8:1), zoom y enfoque motorizzato
Lámpara de la fuente de luz		Lámpara de mercurio de alta presión de 230 W [modelo n°: PK-L2312U] Vida úl media: 4000 horas (modo “Bajo”)
Tamaño de la pantalla		Aprox. entre 60" y 200" (Relación de aspecto de 16:9)
Distancia de proyección		Consulte p. 77.
Señal de compatibiliidad de entrada		Consulte p. 79.
Resolución de visualización		3.840 x 2.160 pixeles (X95R X75R X55R) *41.920 x 1.080 pixeles (X35)
Terminal de entrada	Entrada de video del componente	1 systemd, toma RCA x 3Y: 1,0 Vp-p, 75ΩPb/Cb, Pr/Cr: 0,7 Vp-p, 75ΩTambién admite Sincr. R/G/B en G
	Entrada HDMI	2 systemd, HDMI de 19 clavijas x 2 (compatible con HDCP) *5
	Entrada de PC	1 systemd, VGA D-sub 15 clavijas (X95R X75R)
Terminal de salute	Terminal de acontecimiento	1 systemd, Ø toma de alimentación CC 3,5 mm (Ø-Ø-Ø)CC OUT 12 V, 0,1 A
	Sincronización 3D	Terminal exclusivo para EMISOR SINCRO 3D (1 systemd, mini-DIN 3clavijas)
Terminal decontrol	Terminal RS-232C	1 systemd, D-sub 9 clavijas (macho) (control除外)
	Terminal remoto	1 systemd, toma mini estéreo (control remoto)
	Terminal LAN	1 systemd, toma RJ-45
Requerimientos de energia		CA de 110 V a 240 V, 50 Hz/60 Hz
Consumo de energia		360 W (en modo de espera: 0,4 W) (X95R X75R X55R)330 W (en modo de espera: 0,4 W) (X35)
Entorno de functúnamente		Temperatura: 5°C a 35°C; humedad: del 20% al 80%; temperatura dealmacenimiento: -10°C a 60°C
Altura de instalación		Inferior a 1.524 metros (5.000 pies)
Dimensiones (Anchura x Altura x Profundidad)		Aprox. 455 mm x 179 mm x 472 mm (exceptuando pies de soporte y salientes)
Masa		15,4 kg (X95R X75R)15,1 kg (X55R)14,8 kg (X35)
Accesorios		Consulte p. 11.

1 “-W” indica que la unidad principal es de color blanco. “-B” indica que la unidad principal es de color negro. 2 D-ILA es la abreviatura, en inglés, de Direct drive Image Light Amplifier. 3 Los dispositivos D-ILA se fabrican utilizando tecnología de muy alta precisión con una eficacia de píxeles del 99,99%. Sólo 0,01%, o menos, de los píxeles no se iluminarán o permanecerán iluminados permanentemente. 4 Durante la reproducción en 3D, los píxeles están ajustados a 1.920 x 1.080. *5 HDCP es la abreviatura, en inglés, de High-bandwidth Digital Content Protection system. La imagen del terminal de entrada HDMI puede que no se muestre en algunos casos debido a cambios en las especificaciones de HDCP.

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Para facilitar la comprensión, algunas de las fotografías e ilustraciones pueden haber sido reducidas, ampliadas o situadas en un contexto particular. Las imágenes pueden tener una apariencia más o menos distinta respecto de la apariencia real del producto.

Acerca de las marcas de fábrica y derechos de autor (Copyrights)

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LCC.

Tamaño de la imagen y distancia de proyección

Cuando se utiliza una pantalla 16:9

Tamaño de la pantalla			Distancia de proyección
Diagonal (modelo)	Anchura (mm)	Altura (mm)	Extremo gran angular (m)	Extremo teleobjetivo (m)
60	1328	747	1,78	3,66
70	1549	872	2,09	4,28
80	1771	996	2,4	4,89
90	1992	1121	2,7	5,51
100	2214	1245	3,01	6,13
110	2435	1370	3,31	6,75
120	2656	1494	3,62	7,36
130	2878	1619	3,92	7,98
140	3099	1743	4,23	8,60
150	3320	1868	4,53	9,22
160	3542	1992	4,84	9,84
170	3763	2117	5,14	10,45
180	3984	2241	5,45	11,07
190	4206	2366	5,75	11,68
200	4427	2490	6,06	12,30

Cuando se utiliza una pantalla 4:3

Tamaño de la pantalla			Distancia de proyección
Diagonal (modelo)	Anchura (mm)	Altura (mm)	Extremo gran angular (m)	Extremo teleobjetivo (m)
60	1219	914	2,22	4,49
70	1422	1067	2,60	5,24
80	1626	1219	2,98	6,00
90	1829	1372	3,36	6,75
100	2032	1524	3,74	7,51
110	2235	1676	4,11	8,26
120	2438	1829	4,49	9,02
130	2642	1981	4,87	9,77
140	2845	2134	5,25	10,53
150	3048	2286	5,63	11,28
160	3251	2438	6,00	12,04

• La proyección en una pantalla 4:3 de más de 163" es equivalente a un tamaño superior a 200" en el formato 16:9 y supera la cobertura de nuestra garantía.

Cuando se utiliza una pantalla 2,35:1

Tamaño de la pantalla			Distancia de proyección
Diagonal (modelo)	Anchura (mm)	Altura (mm)	Extremo gran angular (m)	Extremo teleobjetivo (m)
60	1402	597	1,95	3,91
70	1636	696	2,28	4,56
80	1870	796	2,60	5,21
90	2103	895	2,93	5,86
100	2337	995	3,26	6,51
110	2571	1094	3,58	7,16
120	2805	1193	3,91	7,81
130	3038	1293	4,23	8,47
140	3272	1392	4,56	9,12
150	3506	1492	4,88	9,77
160	3740	1591	5,21	10,42
170	3973	1691	5,53	11,07
180	4207	1790	5,86	11,72
190	4441	1890	6,19	12,37
200	4674	1989	6,51	13,02

Tipos de posibles señales de entrada

Vídeo

Señalanalógica de video		480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz
Señal digital de video		480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz, 1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz
Señal en 3D	Paquetes de fotogramas	720p/50 Hz, 720p/60 Hz, 1080p/24 Hz, 1080i/50 Hz, 1080i/60 Hz
	Lado a lado	1080i/60 Hz, 1080p/60 Hz, 1080i/50 Hz, 1080p/50 Hz, 1080p/24 Hz, 720p/50 Hz, 720p/60 Hz
	Superior e inferior	720p/50 Hz, 720p/60 Hz, 1080p/24 Hz

Señal PC (HDMI)

No	Designación	Resolución	fh [kHz]	fv [Hz]	punto CLK [MHz]	Núm. total de punto [punto]	Núm. total de lineas [linea]	Núm. efectivo de punto [punto]	Núm. efectivo de lineas [linea]
1	VGA 60	640×480	31.500	60.000	25.200	800	525	640	480
2	VGA 59,94	640×480	31.469	59.940	25.175	800	525	640	480
3	SVGA 60	800×600	37.879	60.317	40.000	1,056	628	800	600
4	XGA 60	1024×768	48.363	60.004	65.000	1,344	806	1,024	768
5	WXGA 60	1280×768	47.760	60.000	79.998	1,675	796	1,280	768
6	WXGA+ 60	1440×900	55.919	59.999	106.470	1,904	932	1,440	900
7	SXGA 60	1280×1024	63.981	60.020	108.000	1,688	1,066	1,280	1,024
8	WSXGA+ 60	1680×1050	65.222	60.002	147.140	2,256	1,087	1,680	1,050
9	WUXGA 60	1920×1200	74.038	59,95	154.000	2,080	1,235	1,920	1,200

Señal PC (D-sub 3 líneas, 15 clavijas)

N°	Designación	Resolución	fh [kHz]	fv [Hz]	punto CLK [MHz]	Núm. total de+puntos[punto]	Núm. totalde linyas[línea]	Núm.efectivode+puestos[punto]	Núm.efectivode linyas[línea]
1	VGA 60	640×480	31.500	60.000	25.175	800	525	640	480
2	VGA 72	640×480	37.900	72.000	31.500	832	520	640	480
3	VGA 75	640×480	37.500	75.000	31.500	840	500	640	480
4	VGA 85	640×480	43.300	85.000	36.000	832	509	640	480
5	SVGA 56	800×600	35.200	56.000	36.000	1024	625	800	600
6	SVGA 60	800×600	37.900	60.000	40.000	1056	628	800	600
7	SVGA 72	800×600	48.100	72.000	50.000	1040	666	800	600
8	SVGA 75	800×600	46.900	75.000	49.500	1056	625	800	600
9	SVGA 85	800×600	53.700	85.000	56.250	1048	631	800	600
10	XGA 60	1024×768	48.400	60.000	65.000	1344	806	1024	768
11	XGA 70	1024×768	56.500	70.000	75.000	1328	806	1024	768
12	XGA 75	1024×768	60.000	75.000	75.750	1312	800	1024	768
13	XGA 85	1024×768	68.700	85.000	94.500	1376	808	1024	768
14	WXGA 60	1280×768	47.760	60.000	79.998	1675	796	1280	768
15	WXGA+ 60	1440×900	55.919	59.999	106.470	1904	932	1440	900
16	SXGA 60	1280×1024	64.000	60.000	108.000	1688	1066	1280	1024
17	SXGA+ 60	1400×1050	63.981	60.020	108.000	1688	1066	1400	1050
18	WSXGA+ 60	1680×1050	65.222	60.002	147.140	2256	1087	1680	1050
19	1920×108060	1920×1080	67.500	60,00	148.500	2200	1125	1920	1080
20	MAC13"	640×480	35.000	66.667	30.240	864	525	640	480
21	MAC16"	832×624	49.107	75.087	55.000	1120	654	832	624
22	MAC19"	1024×768	60.241	74.927	80.000	1328	804	1024	768

• Incluso cuando pueda realizarse la entrada de señales, es posible que las imágenes de video no se proyecten correctamente dependiendo del PC o cables utilizados. Cuando suceda esto, consulte el manual del PC o del cable.

Visualización de indicadores en la unidad principal

Significado de las indicaciones luminosas

El indicador se ilumina.

El indicador parpadea.

Visualización del modo de funcionamiento

Se muestra utilizando dos diferentes colores y el estado fijo/parpadeante del indicador "STANDBY/ON".

"STANDBY/ON" parpadeando (rojo) En el modo enfriamiento

LAMP

WARNING

Durante la iniciación de la lámpara

LAMP

WARNING

Todas las luces apagadas

Durante la proyección

STANDBY/ON

LAMP

WARNING

"STANDBY/ON" parpadeando (verde)

Cuando la imagen de video se oculta temporalmente (HIDE está activado)

LAMP

WARNING

Tiempo estimado para la sustitución de la lámpara

Se muestra mediante el estado fijo/parpadeante del indicador "LAMP". El indicador "STANDBY/ON", que muestra el modo de funcionamiento de la unidad, se muestra de forma simultánea tal y como se ha descrito anteriormente.

"LAMP" iluminado (naranja)

STANDBY/ON

0

WARNING

Cuando se aproxima el momento de la sustitución de la lámpara (el tiempo de funcionamiento de la lámpara ha superado las 2.900 horas)

Visualización de advertencias

Puede conocer los detalles de una advertencia a través de las visualizaciones (repetidas) de los indicadores "WARNING" y "LAMP". El indicador "STANDBY/ON", que muestra el modo de funcionamiento de la unidad, se muestra de forma simultánea tal y como se ha descrito anteriormente.

El modo de Advertencia se activa cuando se muestra el mensaje. La proyección se interrumpe y el ventilador de refrigeración se activa durante unos 60 segundos.

La alimentación no puede volver a activarse, mientras se realiza la refrigeración. Compruebe lo siguiente una vez completada la refrigeración.

Estado del indicator (fijo/parpadeando)	Frecuencia de parpadeo	Descripción	Comprobación y medida correctora
STANDBY/ON LAMP WARNING Visualización (*) (Rojo) de modo	x1	Anomalía en la alimentación	Compruebe que no hay nada que bloquee las entradas.Compruebe que la temperatura exterior es normal.Medida correctora: no utilize la unidad hasta que se haya enfriado.Luego, enciendala nuevomente.
	x2	El ventilador de refrigeración se detuvo de forma anormal
	x3	La temperatura interna es anormalmente alta
	x4	La temperatura externa esblemado alto
	x5	Funcioncimiento anormal del circuitoX95R X75R X55R
STANDBY/ON LAMP WARNING Visualización (Naranja) (Rojo) de modo Parpadeo simultáneo	x1	Funcioncimiento anormal del circuito
	x2
	x3
	x4	Funcioncimiento anormal de la taps automatica de la lente	Compruebe que no hay nada que bloquee la tapa automatica de la lente.Medida correctora: Encienda la unidad nuevomente.
STANDBY/ON LAMP WARNING Visualización (Naranja) (Rojo) de modo	x1	La lámpara no se enciende y la unidad no logra hacer proyecciones	Compruebe que la unidad de lámpara y la taps de la lámpara estáns instaladascorrectamente.Medida correctora: Encienda la unidad nuevomente.
	x2	La lámpara se apaga durante la proyección
	x3	Se ha retrado la taps de la lámpara

Si el modo de Advertencia se activa de nuevo, espere a que se detenga el ventilador de refrigeración y, a continuación, retire el enchufe de la toma de corriente. Solicite una reparación a su distribuidor autorizado o a un centro de servicio cercano.

(*) Si se ha superado el tiempo programado para la sustitución de la lámpara, es posible que se ilumine el indicador.

Dimensiones

(Unidad: mm)

Superficie superior

Superficie inferior

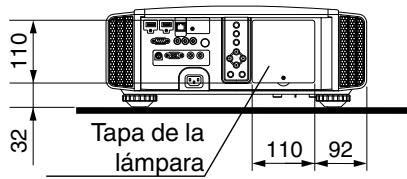

Frente Superficie posterior

• Las ilustraciones muestran los terminales de conexión de X95R X75R.
• Las dimensiones son idénticas para todos los modelos.

Índice alfabético

A Accesorios 11

Accesorios OPCIONALES 11

Acionador 62

Administración de color 45

Ajuste de detalles de la calidad de la imagen .... 41

Ajuste de la calidad de la imagen 49

Ajuste de la distorsión de la pantalla de proyección 28

Ajuste de píxeles 55

Ajuste Gamma 41

Ajustes y configuración mediante el Menú 47

ANAMO. 57

Anamórfico 57

Apertura de la lente 52

Aspecto 33

Brillo 50

Cancelación de diafonía 3D 36

Característica principal 12

Clear Motion Drive 46

Color de fondo 61

COLOR P.FILE 38

COMP(Video del componente) 23,53

Conexión 22

Configuración 3D 35, 54

Configuración Básica de la calidad de la Imagen. 37

Contraste 50

Control de la lente 28

Control externo 72

Control remoto 17

Controles y características 14

Conversión 2D/3D 35

Corrección de capturas 3D 36

Corrección de la distorsión 57

Corrección de la distorsión trapezoidal 57

Corrección de la pantalla 32

Corrección de profundidad 3D 36

Corrección de sombras/zonas brillantes 44

Corrección del entorno 31

Cuando aparezcan los siguientes mensajes.... 71

D Densidad de color 50

Dimensiones 83

Distancia de proyección 77

E Edición del nombre de usuario 52

Emisor de sincronización 3D 11, 34

Enlace de entrada HDMI 53

Enmascaramiento de la pantalla 54

Espacio de color 51

Espacio de color HDMI 53

Especificaciones 76

F Foco 29

Formato 3D 35

G Gafas 3D 11, 34

GAMMA 41

I Instalación del emisor de sincronización de 3D ... 34

Interpolación de fotogramas 46

L Lado a lado 35

Lámpara 11

LENS AP. 52

Lente 14

Limpieza y sustitución del filtro 68

M Memoria de la lente 28

Menú avanzado 51

Método de instalación 19

Modo de altitud elevada 62

Modo Eco 62

Modo Imagen 37

Montaje en techo 20

N Nitidez 51

Nivel de entrada HDMI 53

Nivel de negros 57

NIVEL MPC 40

NR 51

O Opciones de menú 47

P Paquete de fotogramas 35

PC 23,54

Perfil 4K 40

Perfil de color 38

PIC. ADJ. 50

Posición de visualización 54

Posición del menú 61

Potencia de la lámpara 52

Precauciones durante la instalación 19

Producto de filtro nº 68

Progresivo 54

R Red 62

Reinicialización de la lámpara 63

Resolución de entrada 64,79

RGB 23,53

RS-232C 24

S Selección de idioma 61

Señal de entrada 64, 79

Solución de problemas 69

Sombra de color 50

Superior e inferior 35

Sustitución de la lámpara 65

Sustitución del filtro 68

Tamaño de la imagen y distancia de proyección 77

Tapa de la lente 14

Tapa de la lente 11

Temperatura de color 49

Temporizador de apagado 62

Terminal de comida 62

Terminal de entrada HDMI 22

Terminales de entrada 16

THX 13

Tono de imagen 50

Ver. del software 64

Vida de la lámpara 64

Visualización de líneas 61

Visualización de manos 61

Visualización de películas en 3D 34

Visualización de señales 64

Visualización de videos 26

Visualización del logotipo 61

Visualizador de indicadores 81

Z Zoom 29
