Tipo de producto	Proyector D-ILA
Modelo	DLA-RS4910
Marca	JVC

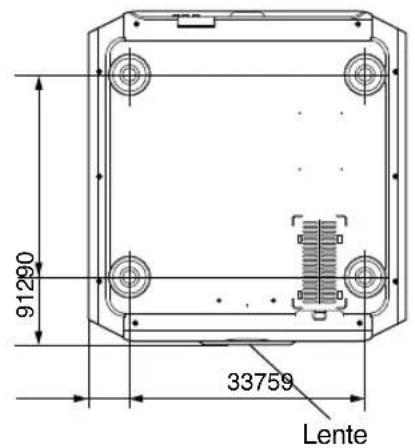

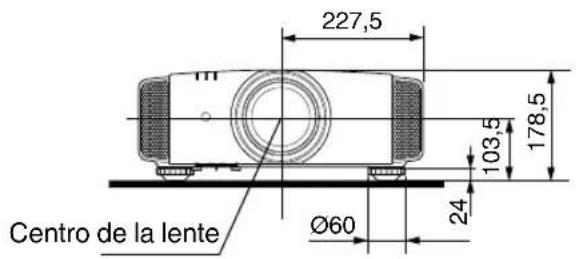

Dimensiones (An x Al x Pr)	455 mm x 179 mm x 472 mm
Peso	14,7 kg
Alimentación	CA 110 V a 240 V, 50/60 Hz
Consumo	360 W (en espera normal 7 W, en espera ECO 0,4 W)
Resolución	3840 x 2160 píxeles (mediante e-shift), nativa 1920 x 1080 x 3
Objetivo	Zoom motorizado 2,0x (1,4:1 a 2,8:1), enfoque y desplazamiento motorizados
Lámpara	Lámpara de mercurio de ultra alta presión 230 W, modelo PK-L2312U, vida media 4000 h (modo bajo)
Funciones principales	Resolución 4K, Control de píxeles múltiples (MPC), Clear Motion Drive (C.M.D.), apertura inteligente, corrección de entorno, memoria de posición del objetivo, conversión 2D-3D, compatibilidad 3D
Mantenimiento	Reemplazo de lámpara, limpieza del filtro de aire
Seguridad	Conexión a tierra obligatoria, no mirar al interior del objetivo, usar solo el cable suministrado, instalación por profesional para montaje en techo
Piezas de repuesto	Lámpara de repuesto PK-L2312U, gafas 3D PK-AG3, emisor de sincro 3D PK-EM2
Certificaciones	Certificado isf, compatible HDMI, HDCP

Preguntas frecuentes - DLARS4910U JVC

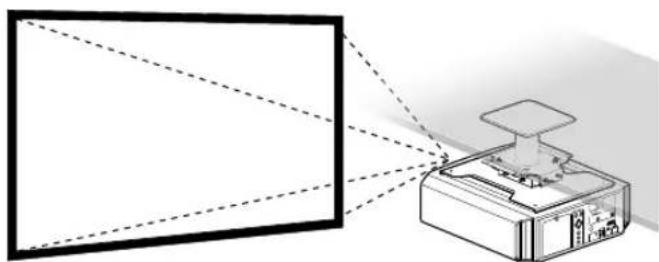

¿Cómo instalar el proyector en el techo?

La instalación en el techo debe ser realizada por un profesional. Utilice un soporte de montaje adecuado y fije la unidad con tornillos M5 (13 a 23 mm) después de quitar las cuatro patas. Deje un espacio de al menos 10 mm debajo del aparato para la ventilación. Apriete los tornillos con un par de 1,5 a 2,0 N·m.

¿Cómo conectar un dispositivo HDMI al proyector?

Utilice un cable HDMI certificado (se recomienda 340 MHz). Conéctelo a uno de los terminales HDMI 1 o HDMI 2 en la parte trasera del proyector. Encienda el proyector y seleccione la entrada correspondiente con la tecla INPUT.

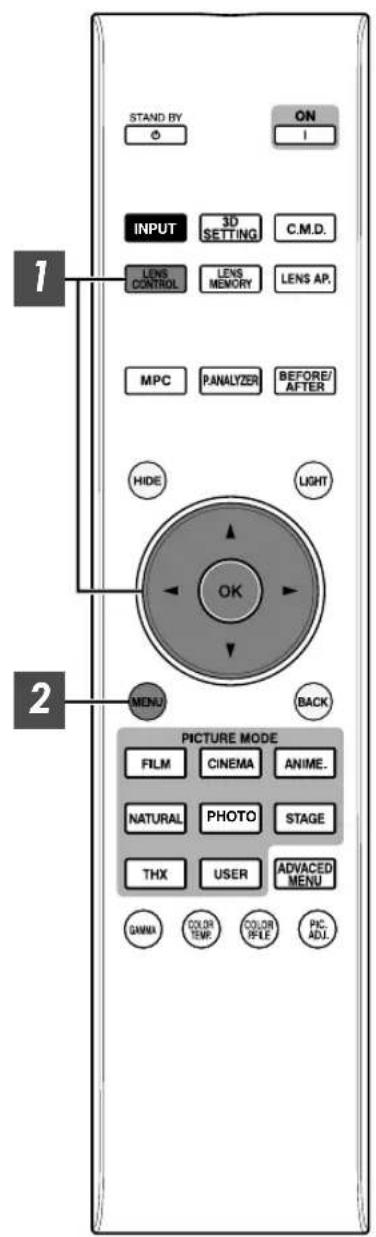

¿Cómo ajustar el enfoque y el zoom?

Presione la tecla LENS CONTROL del control remoto. Use las teclas ▲▼◀▶ para ajustar el enfoque, el zoom y el desplazamiento. Presione MENU para finalizar. Puede guardar hasta 5 ajustes en la memoria de posición del objetivo.

¿Cómo ver películas en 3D?

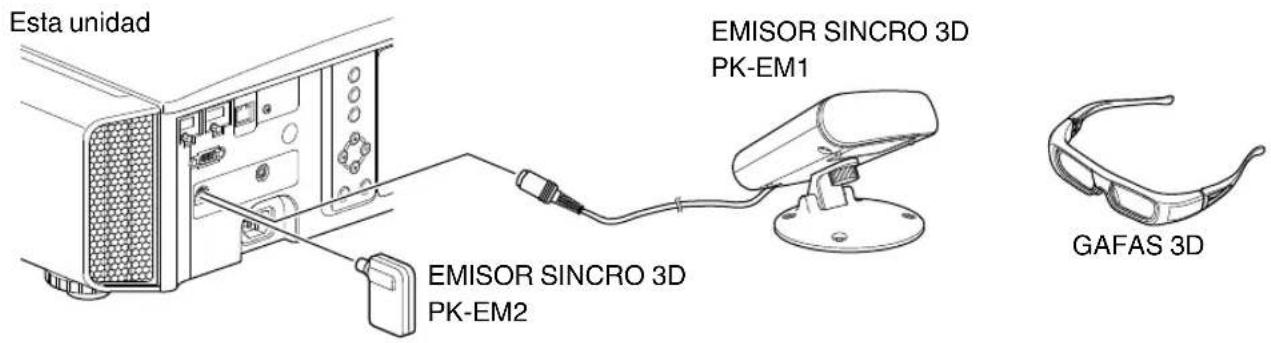

Conecte un emisor de sincronización 3D (PK-EM2) al terminal 3D SYNCHRO y use las gafas 3D compatibles (PK-AG3). El proyector detecta automáticamente las señales 3D. Si es necesario, presione 3D SETTING para ajustar el formato (Auto, Lado a lado, Arriba y abajo).

¿Qué hacer si la lámpara debe ser reemplazada?

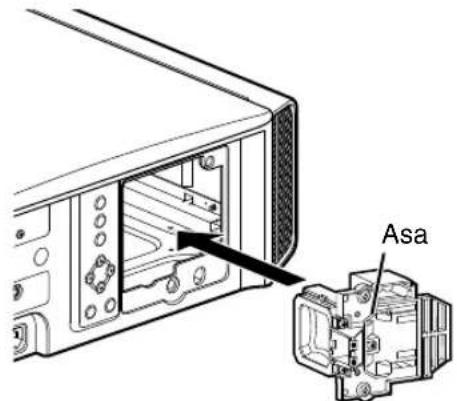

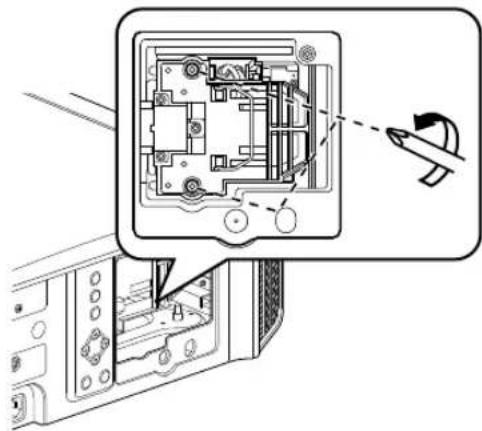

Cuando aparezca el mensaje Reemplazo de lámpara (después de 2900 horas), prepare una lámpara de repuesto PK-L2312U. Apague el proyector, desconecte el cable, retire la cubierta de la lámpara, reemplace la lámpara y luego restablezca el contador en el menú Información > Restablecer lámpara.

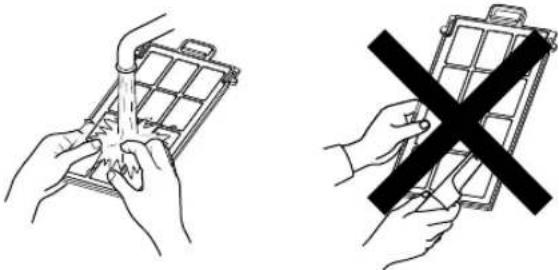

¿Cómo limpiar el filtro de aire?

El filtro de aire se encuentra en la parte inferior del aparato. Retírelo y límpielo con una aspiradora o con agua tibia (deje secar completamente). Reemplácelo cada 3 años o si está dañado. Un filtro obstruido puede provocar sobrecalentamiento.

¿Qué hacer si no aparece la imagen?

Verifique que el proyector esté encendido (indicador verde) y que la tapa del objetivo esté quitada (para RS4910). Asegúrese de que la fuente esté correctamente conectada y encendida. Presione INPUT para seleccionar la entrada correcta. Si aparece el mensaje Sin señal, verifique el cable y la fuente.

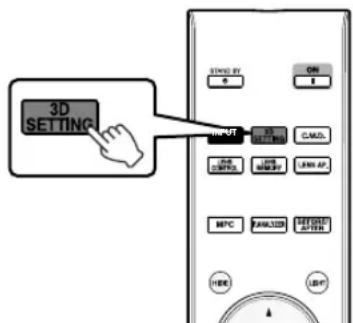

¿Cómo usar la conversión 2D-3D?

Presione 3D SETTING, seleccione Conversión 2D a 3D y ajuste a Encendido. El proyector convierte imágenes 2D a 3D. Tenga en cuenta que el efecto puede variar según el contenido. Esta función está desactivada en entrada 3D o 4K.

¿Cómo ajustar la calidad de imagen?

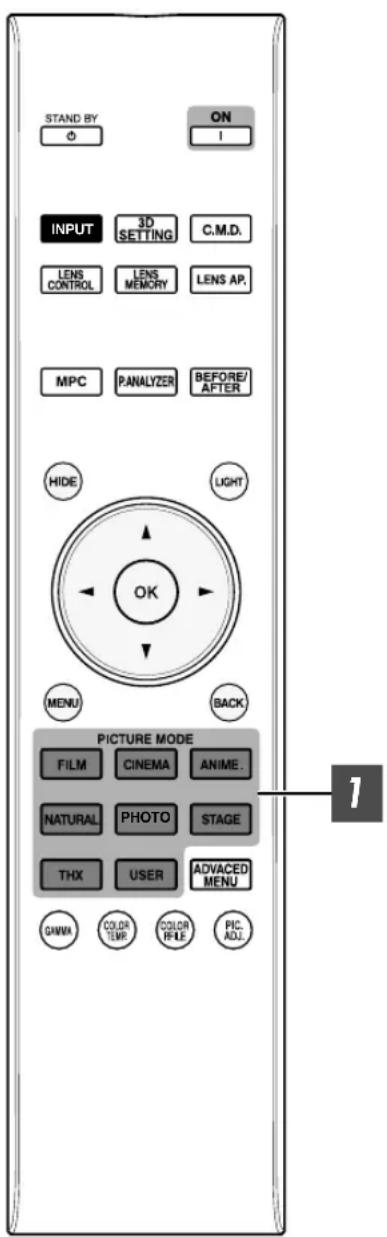

Use el botón PICTURE MODE para elegir un modo (Cine, Natural, etc.). Luego ajuste el perfil de color, la temperatura de color y el gamma según sus preferencias. Para un ajuste fino, use el menú Calidad de imagen.

¿Cuáles son las precauciones de seguridad importantes?

Nunca mire directamente al objetivo durante el funcionamiento. El aparato debe estar conectado a tierra. No bloquee las aberturas de ventilación. Use solo el cable de alimentación suministrado. Para la instalación en el techo, llame a un profesional. Desconecte el cable en caso de tormenta o de no uso prolongado.

MANUAL DE USUARIO DLARS4910U JVC

Instrucción para el cliente:

Introduzca a continuación el número de serie que aparece en la parte inferior lateral de la caja. Conserve esta información como referencia para uso ulterior.

Modelo N° DLA-RS6710U/

DLA-RS4910U

Información para los usuarios sobre la eliminación de baterías/pilas usadas

Productos

[Sólo Unión Europea]

Estos símbolos indican que el equipo con estos símbolos no debe desecharse con la basura doméstica. Si desea desechar el producto o batería/pila, acuda a los sistemas o centros de recogida para que los reciclen debidamente.

Atención: La indicación Pb bajo del símbolo de batería/pila indica que esta contiene plomo.

Información para los usuarios sobre la eliminación de baterías/pilas usadas

Productos

Baterías/pilas

[Sólo Unión Europea]

Estos símbolos indican que el equipo con estos símbolos no debe desecharse con la basura doméstica. Si desea desechar el producto o batería/pila, acuda a los sistemas o centros de recogida para que los reciclen debidamente.

Atención: La indicación Pb debajo del símbolo de batería/pila indica que esta contiene plomo.

Guía para usuario de móvil

• http://manual3.jvckenwood.com/projector/mobile/global/

La Guía para sistemas de móvil se puede visualizar en dispositivos de internet móvil incluidos los teléfonos inteligentes y las tabletas.

No indicado para uso doméstico.

Precauciones de seguridad

INFORMACIÓN IMPORTANTE

Este producto tiene una lámpara de descarga de alta intensidad (HID) que contiene mercurio.

El desecho de estos materiales podrá estar regulado en su comunidad a causa de consideraciones medioambientales. Para obtener información sobre el desecho y reciclaje, póngase en contacto con sus autoridades locales o con la Alianza de Industrias Electrónicas en los Estados Unidos:

Alianza: http://www.eiae.org.

ADVERTENCIA:

PARA EVITAR PELIGROS DE INCENDIO O DE DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

ADVERTENCIA:

ESTE APARATO DEBE SER PUESTO A TIERRA.

PRECAUCIÓN:

Para reducir el riesgo de descargas eléctricas, no retire la cubierta. Deje el servicio en manos de personal cualificado.

Este proyector posee un enchufe de 3 clavijas con conexión a tierra que cumple con las reglas de la FCC. Si no puede colocar el enchufe en el tomacorriente, póngase en contacto con un electricista.

INFORMACIÓN DE RUIDOS DE MÁQUINAS (sólo Alemania)

Ordenanza 3 sobre información de ruidos de máquinas. GSGV, 18 de enero de 1991: El nivel de presión acústica en la posición del operador es igual o menos de 20 dB (A) de acuerdo con ISO 7779.

INFORMACIÓN DE LA FCC (sólo Estados Unidos) PRECAUCIÓN:

Los cambios o las modificaciones no aprobadas por JVC podrían anular la autoridad del usuario de utilizar este equipo.

NOTA:

Este equipo ha sido comprobado y se determinó que cumple con los límites de dispositivo digital Clase B, de acuerdo con la Parte 15 de las Reglas de la FCC. Estos límites se crearon con el fin de proporcionar una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala o no se utiliza de acuerdo con las instrucciones, puede causar interferencia dañina a las comunicaciones radiales. Sin embargo, no se puede garantizar que la interferencia no ocurra en una instalación en particular. En el caso de que el equipo causara interferencia dañina con la recepción de radio o TV, lo cual puede determinarse encendiendo o apagando el equipo, se sugiere que el usuario tome una o más de las siguientes medidas para corregir la interferencia:

Reoriente o coloque en otro lugar la antena receptora. - Incremente la separación entre el equipo y el receptor. - Conecte el equipo a un tomacorriente diferente del que está conectado el receptor. - Consulte a un vendedor o a un técnico experimentado de radio/TV para obtener ayuda.

Declaración de conformidad

Número de modelo: DLA-RS6710U/DLA-RS4910U Nombre comercial: JVC

Parte responsable: JVC AMERICAS CORP.

Dirección: 1700 Valley Road Wayne, N. J. 07470 Número de teléfono: 973-317-5000

Este dispositivo cumple la Parte 15 de las Normas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que pueda causar un funcionamiento no deseado.

Acerca del lugar de instalación

No instale el proyector en un lugar que no pueda soportar firmemente el peso del mismo. Si el lugar de instalación no es lo suficientemente robusto, el proyector podría caerse o volcarse, y ocasionar heridas a alguien.

SALVAGUARDAS IMPORTANTES

La energía eléctrica puede realizar numerosas unidades útiles. Esta unidad ha sido diseñada y fabricada para brindarle un funcionamiento seguro. Sin embargo, el USO INCORRECTO PUEDE PRODUCIR INCENDIOS O DESCARGAS ELÉCTRICAS. Para no anular las salvaguardas incorporadas a este producto, asegúrese de respetar las reglas básicas para su instalación, uso y servicio. Por favor lea atentamente estas "Salvaguardas importantes" antes del uso.

• Las instrucciones de seguridad y de uso deben leerse sin falta antes de usar el producto.
• Las instrucciones de seguridad y de uso deben guardarse para futuras consultas.
• Deben respetarse todas las advertencias inscritas en el producto y descritas en las instrucciones de uso.
• Siga al pie de la letra todas las instrucciones de uso.
• Ponga el proyector cerca de una toma de corriente de la pared de la que pueda desenchufarlo fácilmente.
• Desenchufe el producto de la toma de corriente de la pared antes de limpiarlo. No utilice limpiadores líquidos ni en aerosol. Utilice un paño húmedo para la limpieza.
• No utilice accesorios no recomendados por el fabricante del producto porque podrían resultar peligrosos.
• No utilice este producto cerca del agua. No lo use inmediatamente después de moverlo de un ambiente frío a uno cálido, porque podrá producirse condensación, y resultar a su vez en un incendio, descarga eléctrica u otros peligros.
• No ponga este producto sobre carros, soportes o mesas inestables. La caída del producto puede causar heridas graves a la gente (niños y adultos) e incluso dañar el producto. Instale el producto de acuerdo con las instrucciones del fabricante, y utilice un accesorio de montaje recomendado por el fabricante.
• Tenga cuidado cuando lleve el producto de un lugar a otro sobre un carro, porque este puede volcarse si lo mueve o detiene con brusquedad, o si la superficie sobre la cual lo lleva está muy inclinada, y puede resultar en daños en el equipo y posibles heridas al operador.

• En la caja se han provisto ranuras y aberturas de ventilación. Tienen por objeto asegurar un funcionamiento fiable y protegerlo del recalentamiento. Estas aberturas no deben ser tapadas ni cubiertas. (Las aberturas podrían quedar tapadas si coloca el producto sobre la cama, sofá, alfombra o superficie similar. No deben ponerse en un mueble armado tal como un estante o armario de libros a menos que se disponga de una ventilación adecuada y se observen las instrucciones del fabricante.)

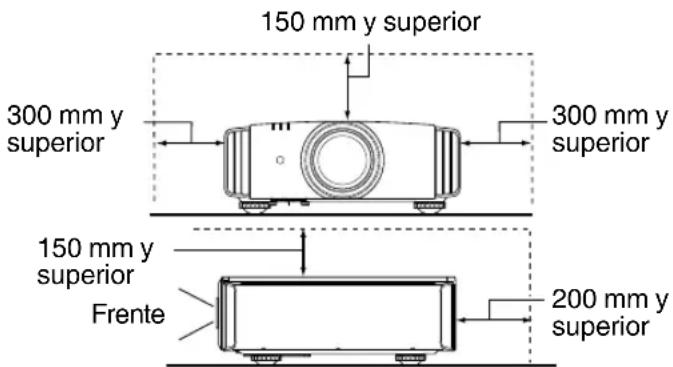

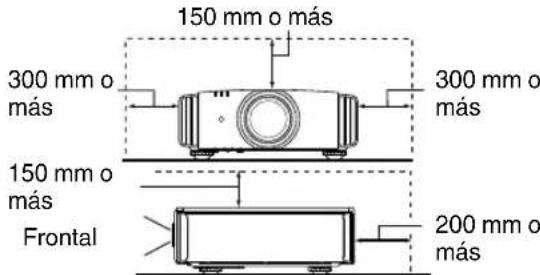

• Para permitir la mejor disipación del calor, mantenga un espacio entre la unidad y el área circundante tal como se ilustra a continuación. Cuando la unidad está encerrada en un espacio con dimensiones parecidas a las que se muestran, utilice un acondicionador de aire de forma que las temperaturas interna y externa sean iguales. Un exceso de temperatura podrá provocar daños.

• Fuente de alimentación indicada en la etiqueta. Si no está seguro sobre el tipo de suministro eléctrico de su hogar, póngase en contacto con el distribuidor o con la empresa de energía eléctrica local.
• Este producto está equipado con un enchufe de tres contactos. Este enchufe encaja solamente en una toma de corriente con toma de tierra. Si no puede introducir el enchufe en la toma de corriente, póngase en contacto con un electricista calificado para que le instale una toma de corriente apropiada. No anule la toma de tierra de seguridad del enchufe.
• Los cables de alimentación deben tenerse de forma tal que no se los pise y aplaste o presione con objetos puestos encima o contra ellos. Preste especial atención a los cables en las puertas, enchufes, tomas de corriente, y el punto del producto desde donde sale el cable.
• Para una mayor protección del producto durante tormentas eléctricas o cuando se deje sin usar durante periodos de tiempo prolongados, desenchúfelo de la toma de corriente y desconecte el sistema de cables. Así evitará posibles daños al producto que pueda causar los rayos o los cambios bruscos en la tensión de la línea.
• No enchufe demasiados aparatos en una misma toma de corriente, en cables de extensión o tomacorrientes suplementarios de otros equipos, ya que la línea puede sobrecargarse y producirse una descarga eléctrica o incluso un incendio.
• No introduzca ni deje caer nunca objetos por las ranuras o aberturas del producto, porque puedan entrar en contacto con delicados componentes internos y causar descargas eléctricas e incendios. Tenga cuidado de no derramar nunca líquidos de ningún tipo sobre el producto.
• No intente reparar este producto, porque si abre o quita cubiertas podría exponerse a peligrosas descargas eléctricas y a otros peligros. Deje todas las reparaciones y el mantenimiento en manos de personal de servicio calificado.
• En los siguientes casos, desenchufe el producto de la toma de corriente y ponga el servicio en manos de personal de servicio calificado:

a) Cuando se haya dañado el cable de alimentación o el enchufe. b) En caso de haberse derramado líquido o de haberse caído algún objeto dentro del producto. c) Si se ha expuesto el producto a la lluvia o al agua. d) Cuando el producto no funciona normalmente aun siguiendo las instrucciones de funcionamiento. Ajuste solamente los controles que se indican en el manual de instrucciones, porque el ajuste incorrecto de otros controles puede ocasionar averías, requiriéndose que un técnico tenga que dedicar mucho tiempo en restaurar el funcionamiento normal del producto. e) Si se ha dejado caer o se ha dañado de cualquier forma el producto. f) Cuando note una gran merma en el rendimiento - esto significa que es necesario reparar el producto.

• Siempre que se requiera sustituir una pieza, asegúrese de que el técnico de servicio utilice los repuestos suministrados por el fabricante o sustitutos de las mismas características que la pieza original. El uso de piezas no autorizadas puede ocasionar una descarga eléctrica, un incendio u otros peligros.
• Al término de cualquier servicio o reparación, pida al técnico que revise el producto, para comprobar que funciona sin problemas y con seguridad.
• El producto debe alejarse a más de treinta centímetros de fuentes de calor tales como radiadores, termorreguladores, estufas y otros productos (incluyendo amplificadores) que produzcan calor.
• Cuando vaya a conectar otros productos tales como videos o reproductores DVD, deben desconectar la alimentación de este producto como medida de protección contra descargas eléctricas.
• No ponga objetos combustibles detrás del ventilador de enfriamiento. Por ejemplo, tela, papel, fósforos, aerosoles o encendedores de gas, porque suponen un peligro especial al recalentarse.
• No mire hacia la lente de proyección cuando está encendida la lámpara de iluminación. Su luz es muy fuerte y si la mira puede dañar su vista.
• No mire al interior de esta unidad a través de las aberturas (orificios de ventilación), etc. No mire directamente a la lámpara de iluminación a través de la caja mientras esté encendida la lámpara de iluminación. La lámpara de iluminación también contiene rayos ultravioleta cuya luz es lo suficientemente potente como para dañarle la vista.
• No deje caer, golpee, ni dañe la lámpara de la fuente de luz (unidad de lámpara) de ninguna forma. La lámpara podrá romperse y ocasionarle heridas. No utilice una lámpara de fuente de luz dañada. Si la lámpara de la fuente de luz se rompe, pida a su distribuidor que se la repare. Los fragmentos de una lámpara de fuente de luz rota pueden ocasionarle heridas.
• La lámpara de la fuente de luz utilizada en este proyector es una lámpara de mercurio a alta presión. Tenga cuidado a la hora de tirar la lámpara de la fuente de luz. Si tiene alguna duda, pregunte a su distribuidor.
• No monte el proyector en el techo en un lugar que tienda a vibrar, porque de lo contrario el accesorio de montaje del proyector podría romperse a causa de la vibración, con el consiguiente riesgo de que se caiga o vuelque, lo que podrá ocasionar heridas.
• Para evitar descargas eléctricas, utilice solamente el cable accesorio diseñado para este producto.
• Por motivos de salud, haga una pausa de entre 5 y 15 horas cada 30 o 60 horas para que sus ojos descansen. Absténgase de ver cualquier imagen 3D cuando se sienta cansado, no se encuentre bien o sufra cualquier otra molestia. Además, si ve imágenes dobles, ajuste el equipo y el software para que la visualización sea correcta. Deje de utilizar la unidad si la imagen doble sigue presente después de haber realizado el ajuste.
• Realice una prueba interna una vez cada tres años. Esta unidad se proporciona con piezas de repuesto necesarias para mantener su funcionamiento (como, por ejemplo, ventiladores de refrigeración). El tiempo de sustitución estimado de las piezas puede variar considerablemente en función de la frecuencia de uso y del entorno. Para realizar las sustituciones, consulte a su proveedor o al centro de servicios de JVC autorizado más próximo.
• Cuando fije la unidad al techo, tenga en cuenta que no asumimos ninguna responsabilidad, incluso durante el período de garantía, si el producto se daña debido al uso de elementos metálicos diferentes a los nuestros empleados para fijar la unidad al techo, o si el entorno de instalación de dichos elementos metálicos no es el apropiado. Si la unidad se suspende del techo durante el uso, preste especial atención a la temperatura ambiente de la unidad. Si utiliza calefacción central, la temperatura junto al techo será más alta de lo que normalmente se espera.
• Las imágenes de video pueden quemar los componentes electrónicos. No muestre pantallas con imágenes estáticas de alto brillo o alto contraste, como, por ejemplo, las que se encuentran en videojuegos y programas de PC. Estas imágenes podrían permanecer en el elemento de imagen durante un prolongado período de tiempo. No existe ningún problema con la reproducción de imágenes en movimiento, como, por ejemplo, las secuencias de video normal.
• El hecho de no utilizar la unidad durante un prolongado período de tiempo podrá dar lugar a averías. Enciéndala y utilícela ocasionalmente. Evite utilizar la unidad en una sala con mucho humo producido por cigarrillos. Es imposible limpiar los componentes ópticos si se contaminan con nicotina o alquitrán. Esta situación podría degradar el rendimiento del producto.
• Asegúrese de que hay una distancia equivalente a tres veces la altura de la imagen proyectada. Las personas fotosensibles, que sufran cualquier tipo de enfermedad cardiaca o tengan una salud débil, no deben utilizar gafas 3D.
• La visualización de imágenes 3D puede causar enfermedades. Si nota cualquier cambio en su estado físico, deje de ver inmediatamente las imágenes y visite a un médico si fuera necesario.
• Cuando vea imágenes 3D, es recomendable tomarse un descanso con cierta frecuencia. Dado que la duración y frecuencia de los descansos requeridos varía en función de la persona, utilice su propio criterio conforme a su estado.
• Si hay niños que utilicen gafas 3D, deben estar acompañados por sus padres o un tutor adulto. El tutor debe tener cuidado para detectar situaciones en las que los ojos de los niños se fatiguen, ya que las respuestas al cansancio, a las molestias, etc., son difíciles de detectar y es posible que el estado físico se deteriore muy rápidamente. Dado que el sentido de la vista aún no está totalmente desarrollado en los niños menores de 6 años, visite a un médico si tiene algún problema relacionado con imágenes 3D en caso de ser necesario.
• Tenga en cuenta que, al utilizar la función 3D, la salida de video puede tener un aspecto diferente del de la imagen de video original debido a la conversión que tiene lugar en el dispositivo.

* NO DEJE la instalación de la unidad en manos de personal inexperto.

Asegúrese de pedirle a su distribuidor que le instale la unidad (ej., montaje suspendido del techo), porque se requieren conocimientos técnicos y preparación especial. Si deja la instalación en manos de personal inexperto, PODRÍAN producirse heridas o descargas eléctricas.

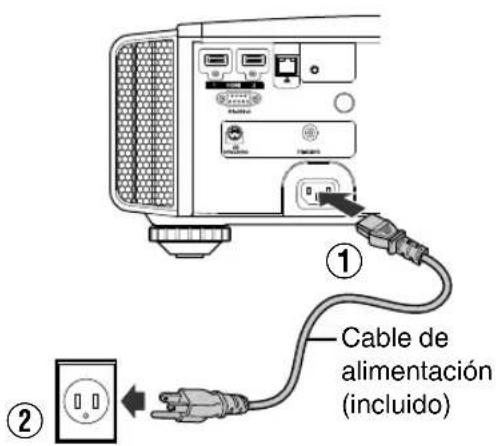

CONEXIÓN DE LA ALIMENTACIÓN

Sólo para Estados Unidos y Canadá Utilice sólo el cable de alimentación suministrado.

Cable de alimentación

La tensión de la fuente de alimentación especificada para este producto es 110V - 240VCA. Por motivos de seguridad y de compatibilidad electromagnética, utilice solamente el cable de alimentación designado por nuestro distribuidor.

Asegúrese de que el cable de alimentación usado para el proyector es el tipo correcto para la toma de corriente de CA de su país. Consulte a su distribuidor.

Cable de alimentación

Para el Reino Unido

No corte el enchufe de este equipo.

Si el enchufe provisto no es adecuado para la toma de corriente de su hogar o si el cable es demasiado corto para acceder a la toma, adquiera un cable de extensión o un adaptador aprobado y apropiado o consulte a su distribuidor. No obstante, si de todos modos se corta el enchufe, tírelo inmediatamente para evitar riesgos de descargas eléctricas al conectarlo inadvertidamente a la red de alimentación. Si es necesario instalar un enchufe nuevo, siga las siguientes instrucciones.

ADVERTENCIA:

ESTE APARATO DEBE SER PUESTO A TIERRA.

IMPORTANTE (Sólo Europa):

Los hilos del cable de alimentación de este producto pueden distinguirse por su color de la siguiente forma:

Verde y amarillo: Tierra

Azul: Neutro

Marrón: Activo

Como estos colores pueden no coincidir con las marcas de color que identifican a los terminales de su enchufe, proceda como sigue:

El hilo de color verde y amarillo debe ser conectado al terminal marcado con la letra E o el símbolo de tierra de seguridad o de color verde o verde y amarillo.

El hilo de color azul debe ser conectado al terminal marcado con la letra N o de color negro.

El hilo de color marrón debe ser conectado al terminal marcado con la letra L o de color rojo.

CONEXIÓN DE LA ALIMENTACIÓN (Sólo Reino Unido)

SUSTITUCIÓN DEL FUSIBLE:

Cuando cambie el fusible, asegúrese de emplear solamente uno del tipo aprobado y de la asignación correcta, y de volver a poner la tapa del fusible.

EN CASO DE DUDA CONSULTE CON UN ELECTRICISTA COMPETENTE.

Abra el compartimento del fusible con un destornillador plano, y cambie el fusible. (* En la ilustración que sigue se muestra un ejemplo).

Apreciado cliente,

Este aparato cumple con las normativas y normas europeas respecto a la calidad eléctrica y a la compatibilidad electromagnética.

El representante europeo de JVC KENWOOD Corporation es:

JVC Technical Services Europe GmbH

Información para los usuarios sobre la eliminación de baterías/pilas usadas

Productos

[Sólo Unión Europea]

Estos símbolos indican que el equipo con estos símbolos no debe desecharse con la basura doméstica. Si desea desechar el producto o batería/pila, acuda a los sistemas o centros de recogida para que los reciclen debidamente.

Atención: La indicación Pb bajo el símbolo de batería/pila indica que esta contiene plomo.

ITALIANO

Precauciones de seguridad 2 Accesorios/Accesorios opcionales 11 Compruebe los accesorios 11 Accesorios OPCIONALES 11

Características principales 12

Controles y características 14

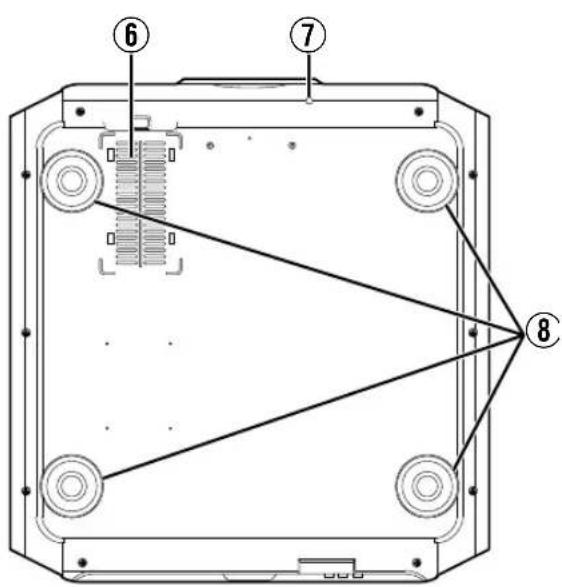

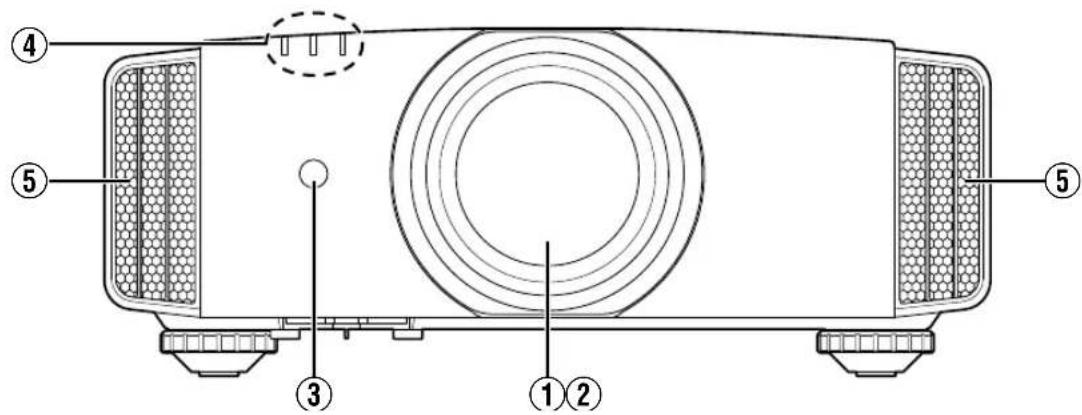

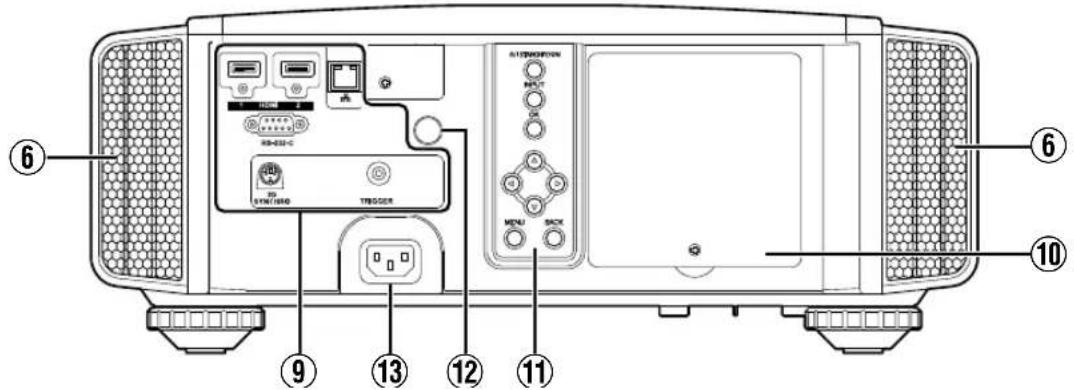

Unidad principal - Parte delantera 14 Unidad principal - Parte inferior 14 Unidad principal - Parte trasera 15 Unidad principal - Terminales de entrada 16 Control remoto 17

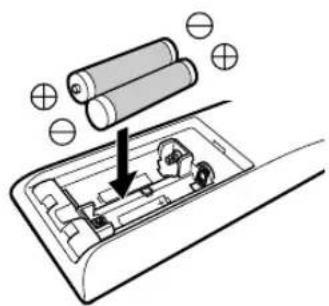

Carga de las pilas en el control remoto 18

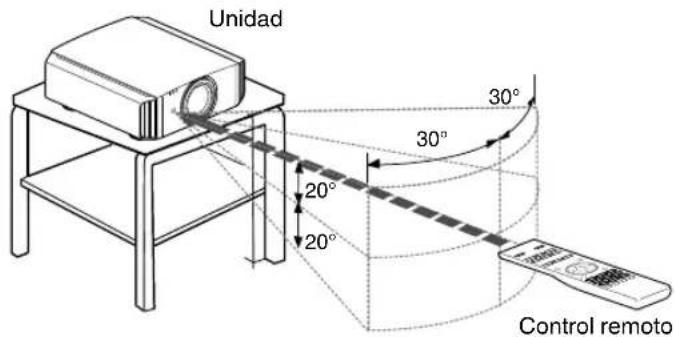

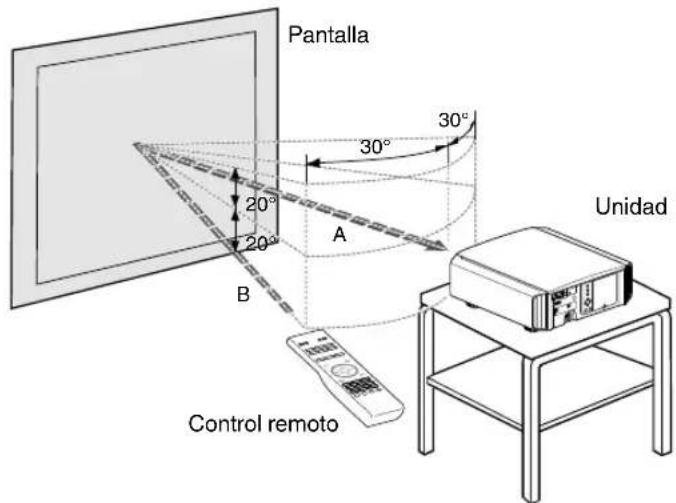

Alcance efectivo de la unidad de control remoto 18

Configuración

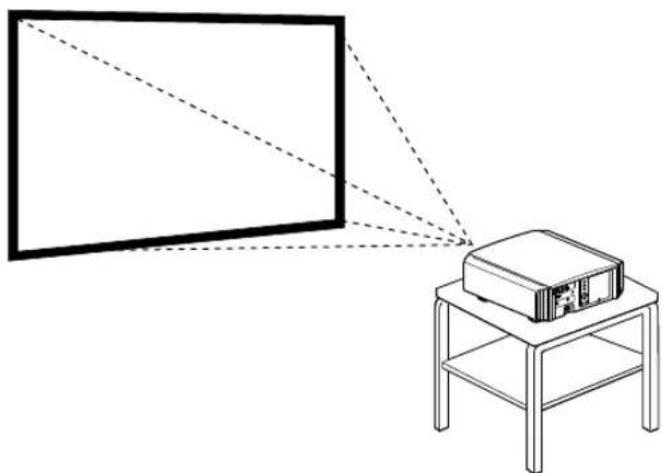

Instalación del proyector 19 Precauciones durante la instalación 19 Precauciones durante el montaje 20 Ajuste de la posición 21

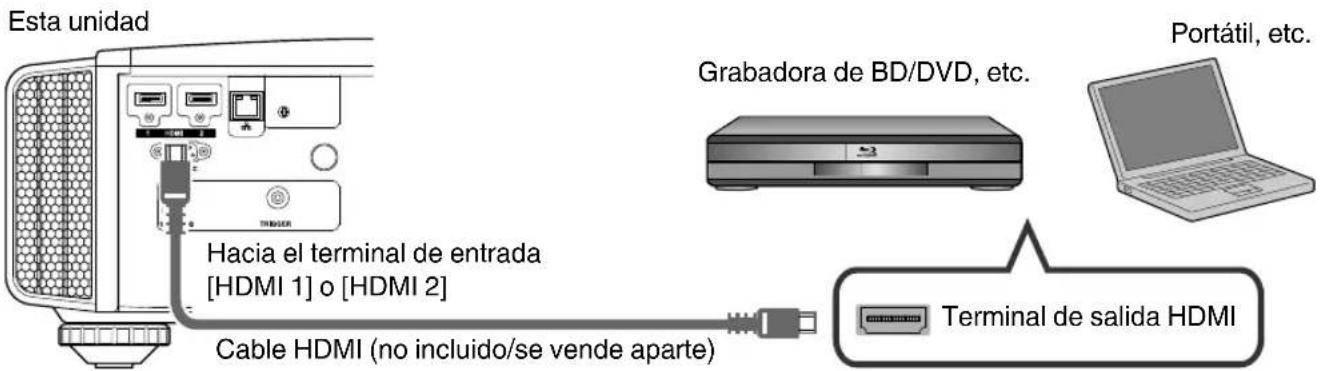

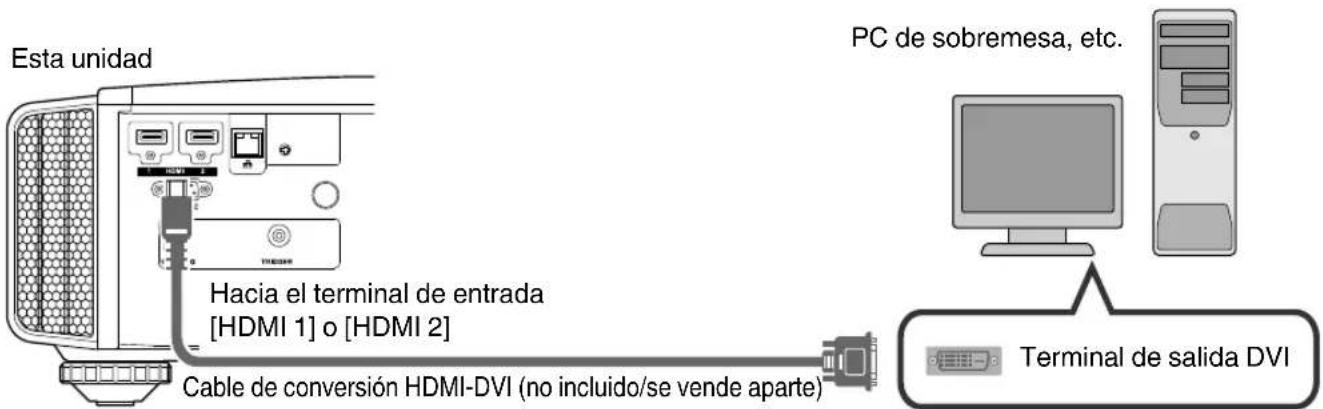

Conexión del proyector 22 Conexión al terminal de entrada HDMI (entrada digital) 22 Conexión al terminal LAN 23 Conexión al terminal RS-232C 23 Conexión al terminal TRIGGER 24 Conexión del cable de alimentación (accesorio incluido) .... 24

Funcionamiento

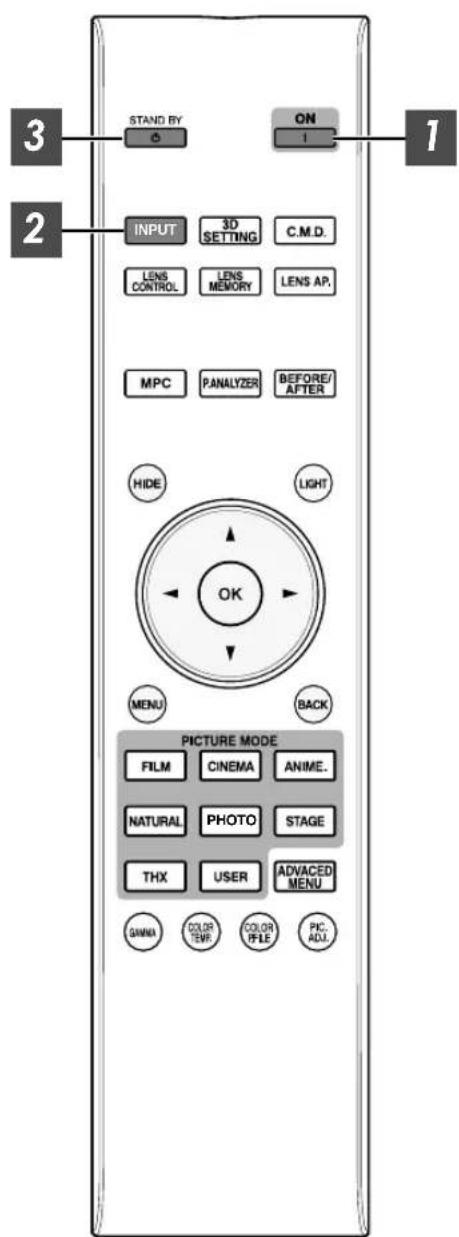

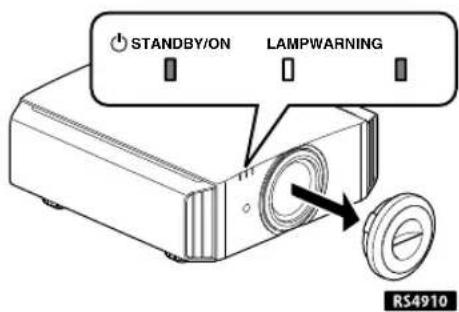

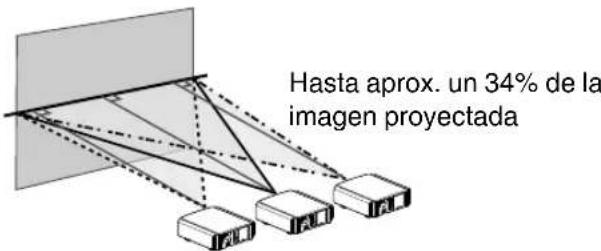

Visualización de videos 25 Ajuste de la pantalla del proyector 27 Ajuste de la lente dependiendo de la posición de proyección 27 Cómo guardar y recuperar la configuración de los ajustes .. 28 Ajuste automático de la calidad de imagen dependiendo del entorno de visualización.......30 Ajuste del tiempo de la pantalla (aspecto) 31 Visualización de películas en 3D 32 Instalación del EMISOR SINCRO 3D 32 Visualización de películas en 3D 33 Conversión de películas en 2D a películas en 3D para su visualización 34 Ajuste de películas en 3D 34

Ajuste/Configuración

Selección de una calidad de imagen dependiendo del tipo de video 35

Ajuste del modo de imagen 35

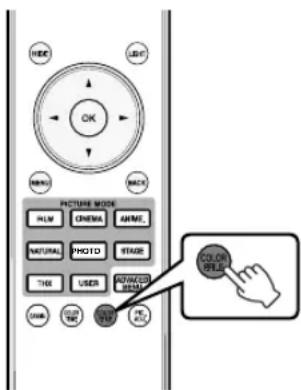

Ajuste del perfil de color 36

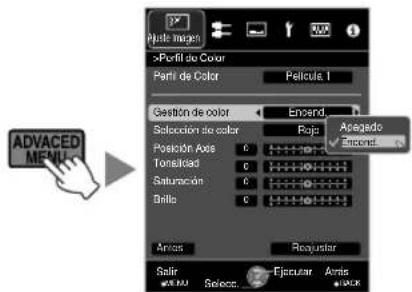

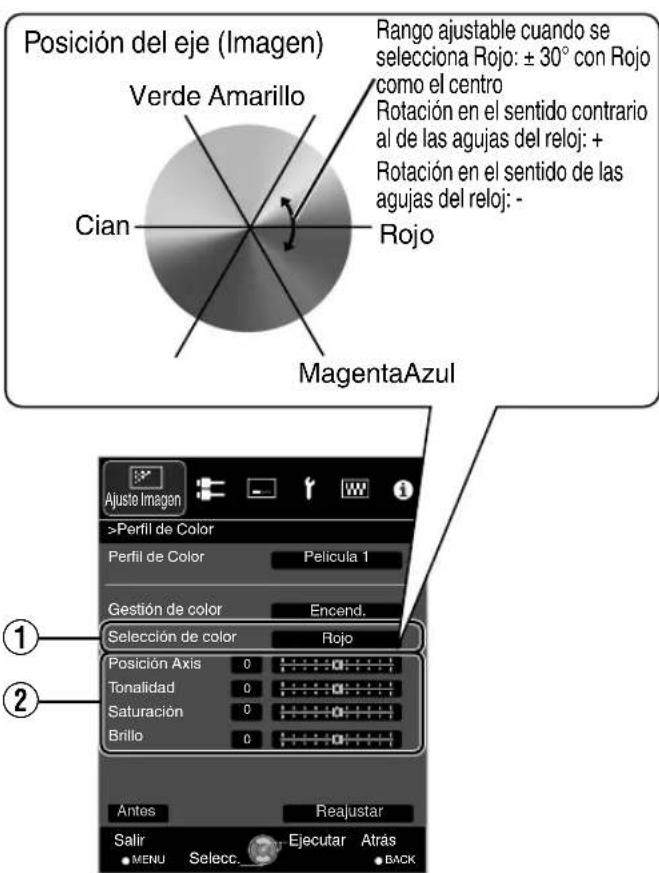

Ajuste según el color preferido (Gestión de color) 38

Ajuste de películas para obtener una mayor expresividad (Control múltiple de píxeles) 39

Ajuste preciso de la calidad de imagen 41

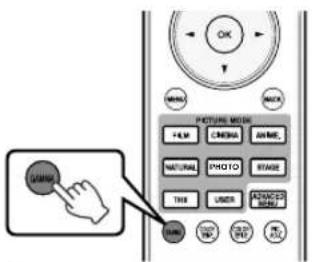

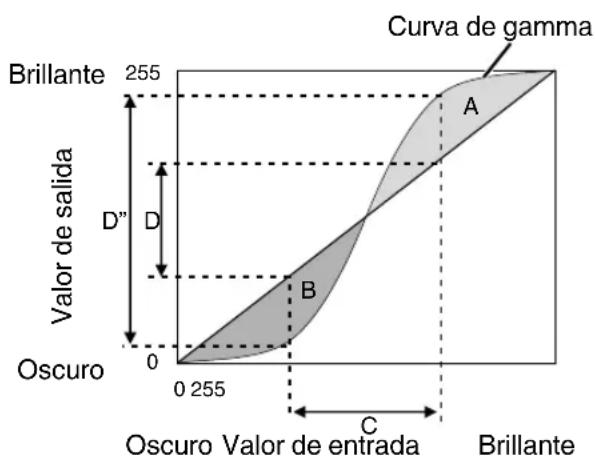

Ajuste del valor de salida de la imagen proyectada (Gamma) ... 41 Ajuste preciso según la Configuración Gamma Preferida 42 Reducción del efecto de persistencia de imagen en imágenes de movimientos rápidos (Clear Motion Drive (C.M.D.)) 44 Visualización de Imágenes de Alto Contraste (Apertura de lentes) 44

Ajustes y configuración en el menú 45

Lista de elementos del menú 45 Ajuste Imagen 47 Entrada señal 50 Instalación 52 Config. display 58 Función 59 Información 60

Mantenimiento

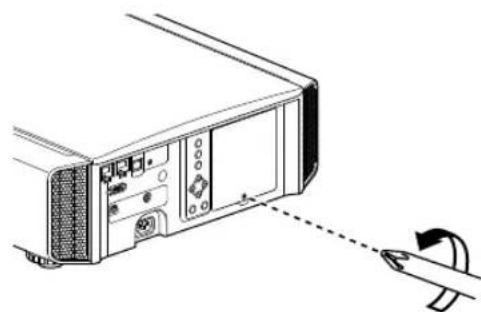

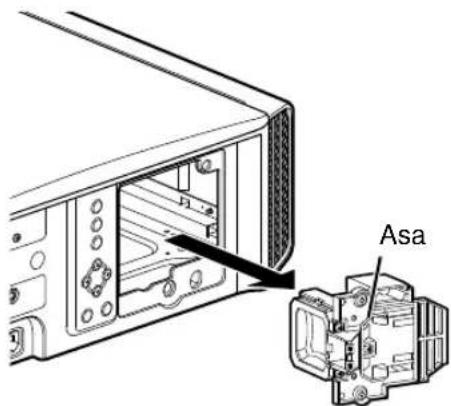

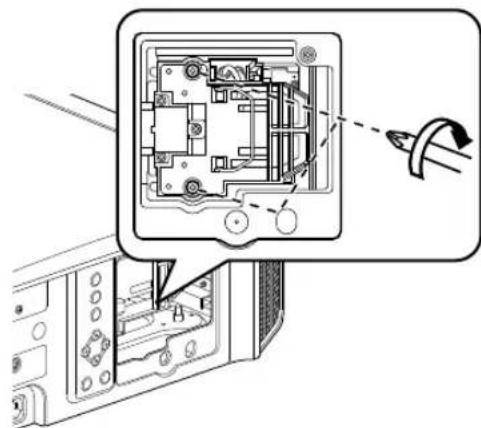

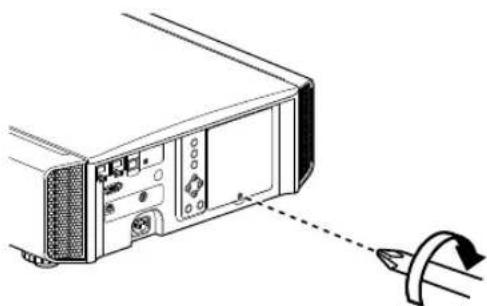

Sustitución de la lámpara 61

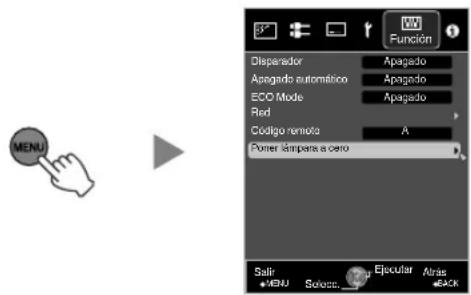

Procedimiento de sustitución de la lámpara...... 61 Reajuste el tiempo de vida útil de la lámpara....63

Mantenimiento de la carcasa y del control remoto 63

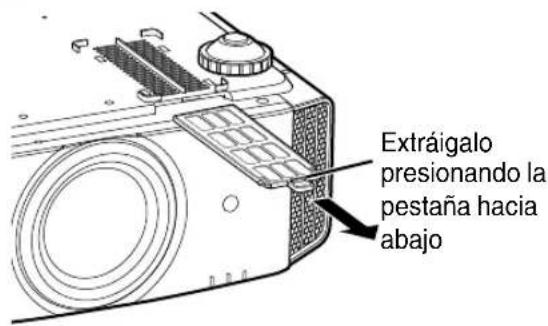

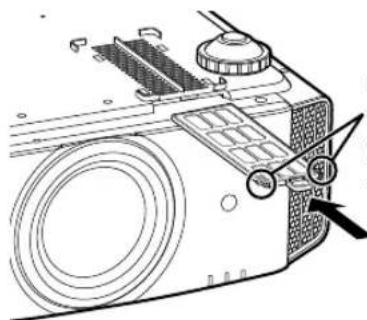

Limpieza y sustitución del filtro 64

Solución de problemas

Solución de problemas 65 Cuando aparezcan los siguientes mensajes... 69

Otros

Control externo 70

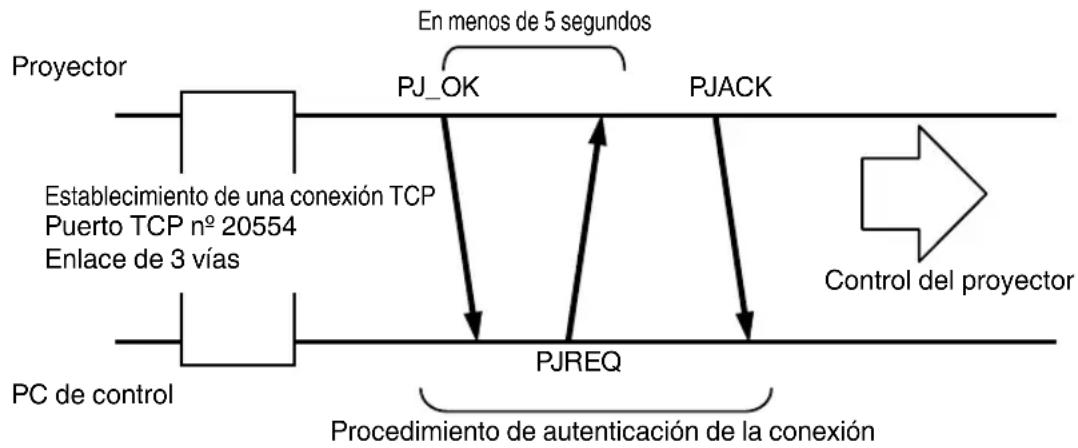

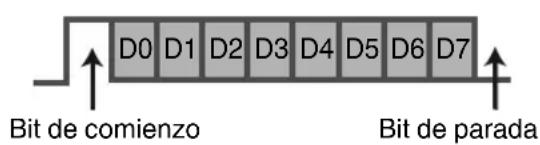

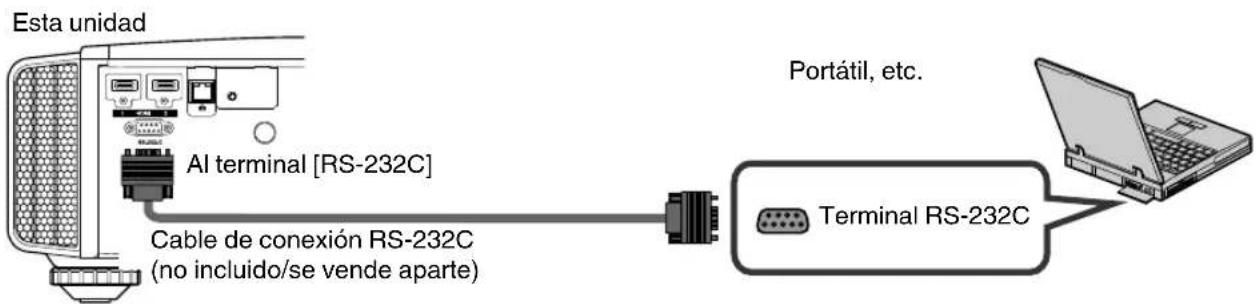

Especificaciones RS-232C 70 Conexión TCP/IP 70 Formato de comandos 71 Código del control remoto 72 Ejemplo de comunicación 73

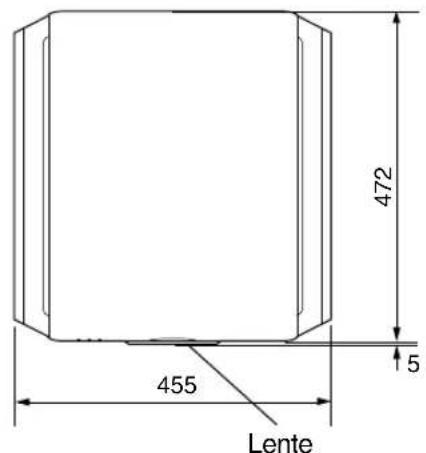

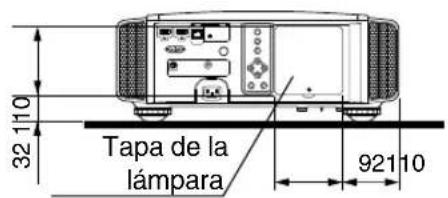

Especificaciones 74

Símbolos utilizados en este manual

RS6710 indica una función admitida por DLA-RS6710.

RS4910 indica una función admitida por DLA-RS4910.

Los elementos no marcados con cualquiera de los símbolos anteriores están admitidos por todos los modelos.

Accesorios/Accesorios opcionales

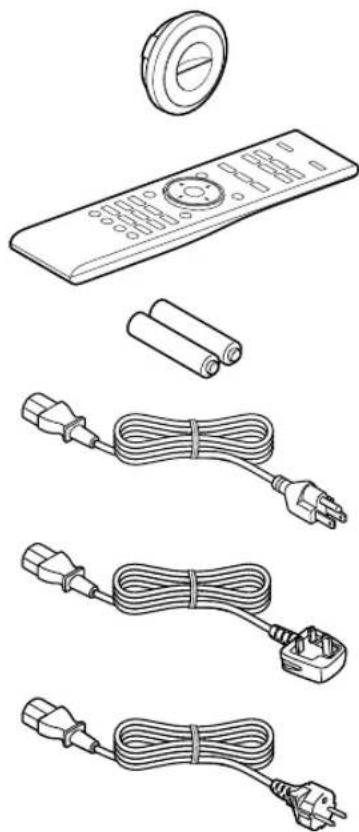

Compruebe los accesorios

Tapa de la lente RS4910 1 componente

*Esta acoplada a la unidad principal en el momento del envío.

Control remoto 1 componente

Pilas AAA 2 componentes

Cable de alimentación (para EE.UU.) (aprox. 2 m) ....... 1 componente

Cable de alimentación (para Reino Unido) (aprox. 2 m) 1 componente

Cable de alimentación (para UE) (aprox. 2 m) 1 componente

• Se incluye además unas INSTRUCCIONES (este manual), una tarjeta de garantía y documentación impresa.

Accesorios opcionales

• Modelo de la lámpara de sustitución: PK-L2312U
• GAFAS 3D: Modelo PK-AG3 EMISOR SINCRO 3D: modelo PK-EM2

Tabla de compatibilidades para EMISOR SINCRO 3D y GAFAS 3D

		GAFAS 3D
		PK-AG1* (Método de comunicación: IR (Infrarrojos))	PK-AG2* (Método de comunicación: IR (Infrarrojos))	PK-AG3 (Método de comunicación: RF (Radiofrecuencia))
EMISOR SINCRO 3D PK	-EM1* (Método de comunicación: IR (Infrarrojos))	○○—
	PK-EM2 (Método de comunicación: RF (Radiofrecuencia))	—○

• Producto descatalogado. Comuníquese con su distribuidor autorizado si desea más detalles.

Características principales

Nueva, excelente calidad de imagen con la resolución 4K

Gracias al uso de la tecnología de procesamiento de imagen exclusiva de JVC (MPC), el enfoque y el desenfoque se pueden detectar y ajustar en tiempo real, lo que permite a los espectadores disfrutar de la expresividad mejorada de las imágenes 4K. (p.39)

Las fotografías solo pretenden ser ilustrativas.

Expresiones de video en 3D con un aspecto de lo más realista

Con la función de 3D, podrá disfrutar de las películas en 3D con un efecto más realista. (p.32)

Con la función de conversión 2D-3D, podrá disfrutar de películas en 3D mediante la conversión de videos en 2D de programas de TV o de aquellos videos grabados con una videocámara doméstica en videos en 3D. (p.34)

Las fotografías solo pretenden ser ilustrativas.

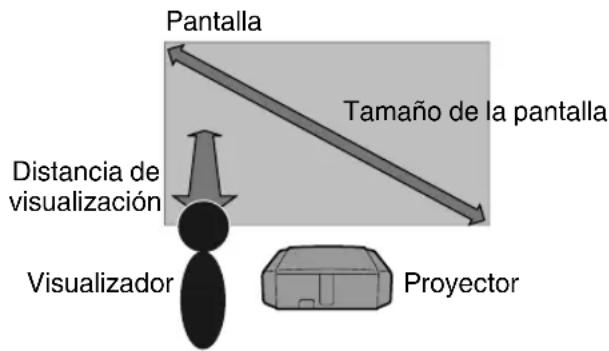

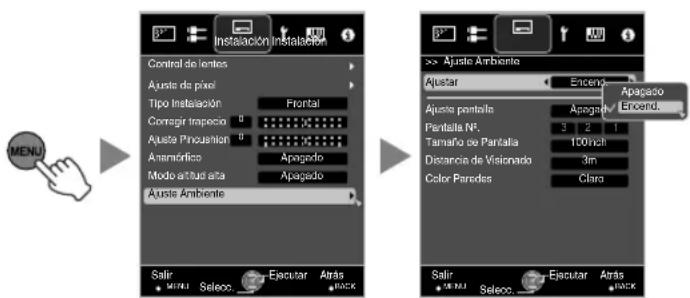

Ajuste óptimo de la calidad de la imagen dependiendo del entorno de visualización

Los brillos irregulares que se producen en entornos como un salón con paredes blancas se tienen en cuenta para lograr una visualización óptima. (p. 30)

• Puede utilizar el sensor óptico opcional y un software exclusivo para realizar ajustes más precisos.

Para obtener más detalles, consulte nuestro sitio web.

Instalación flexible

Además del zoom motorizado 2x y la lente de enfoque, la amplia cobertura de las funciones de desplazamiento de la lente hace también que la instalación del proyector sea más flexible. (p. 27)

La función de memoria de la lente, que permite que los ajustes de enfoque, zoom o desplazamiento puedan guardarse o recuperarse, le permitirá cambiar fácilmente entre diferentes formatos de video.

Función personalizable de ajuste de calidad de la imagen

Puede realizar ajustes de acuerdo con el tipo de imágenes de video o con sus preferencias para disfrutar de los videos con una calidad óptima. (p. 35)

La Real Color Imaging Technology (Tecnología de Imágenes en Color Real, una tecnología de reproducción del color desarrollada por JVC) permite la reproducción con una calidad de imagen que es más próxima a la imagen original. (p. 36)

Las fotografías solo pretenden ser ilustrativas.

Expresión nítida de video con un nivel bajo de persistencia de imagen (C.M.D.)

Se hace posible la interpolación óptima según el contenido con la nueva tecnología de interpolación de imagen en alta definición que es compatible con imágenes en 3D. Los espectadores pueden disfrutar de una expresión nítida de video con un nivel bajo de persistencia de imagen. (p.44)

• C.M.D. es la abreviatura de Clear Motion Drive.

Visualización nítida de detalles con una borrosidad mínima

Las fotografías solo pretenden ser ilustrativas.

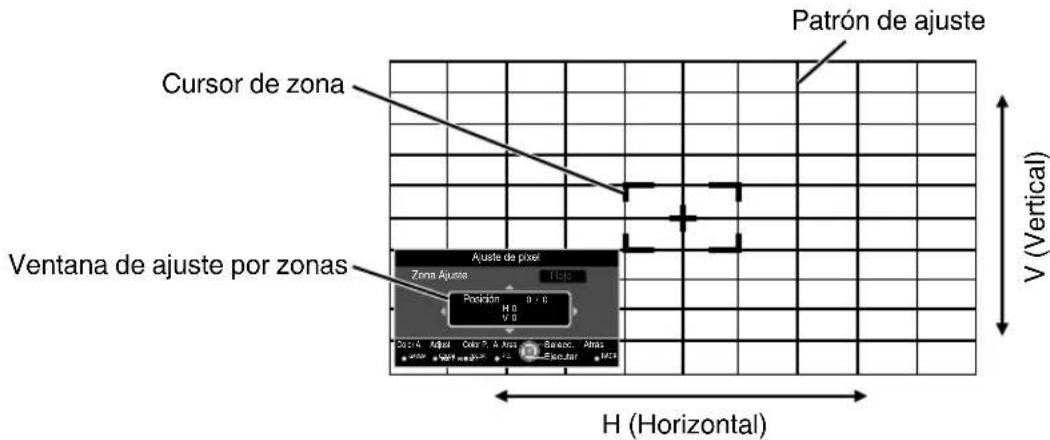

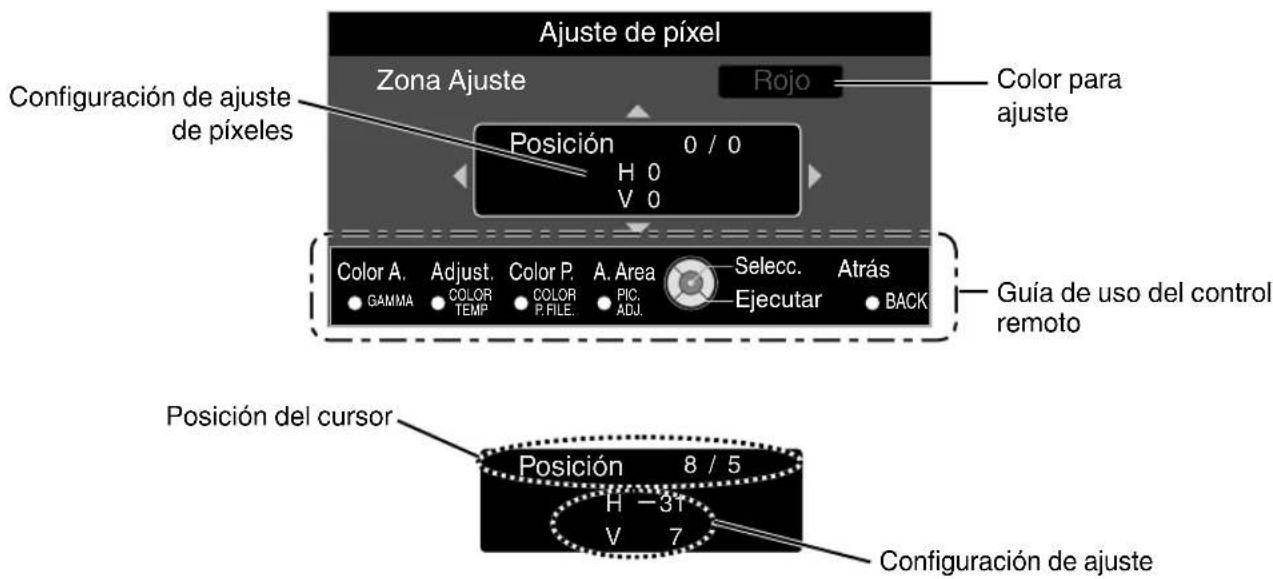

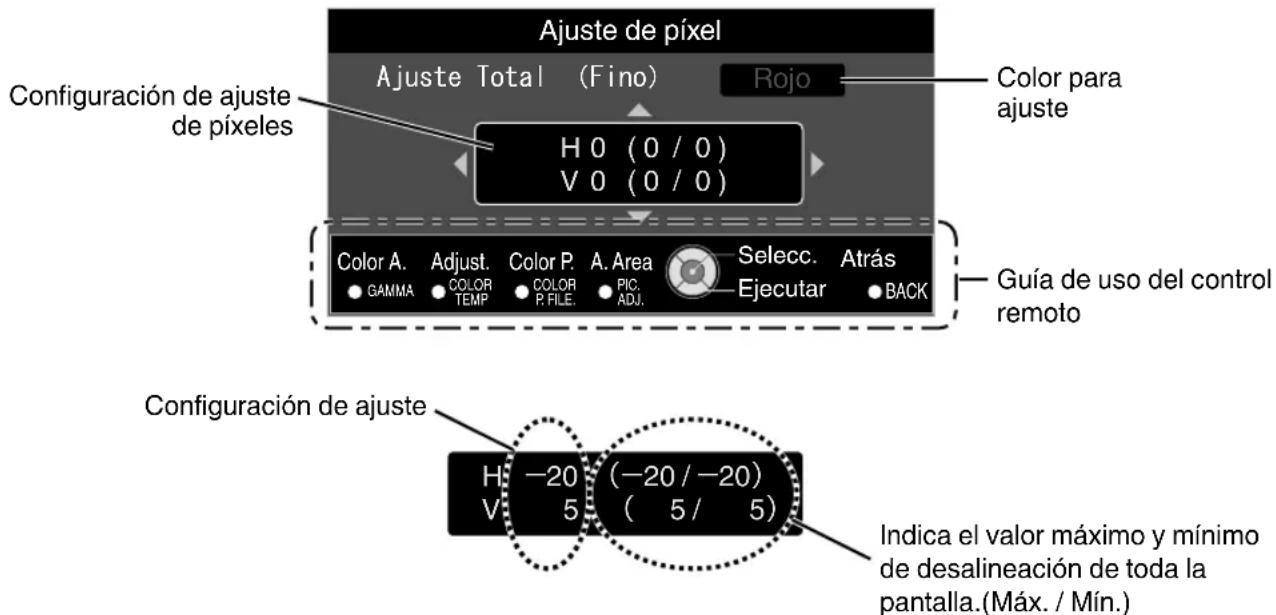

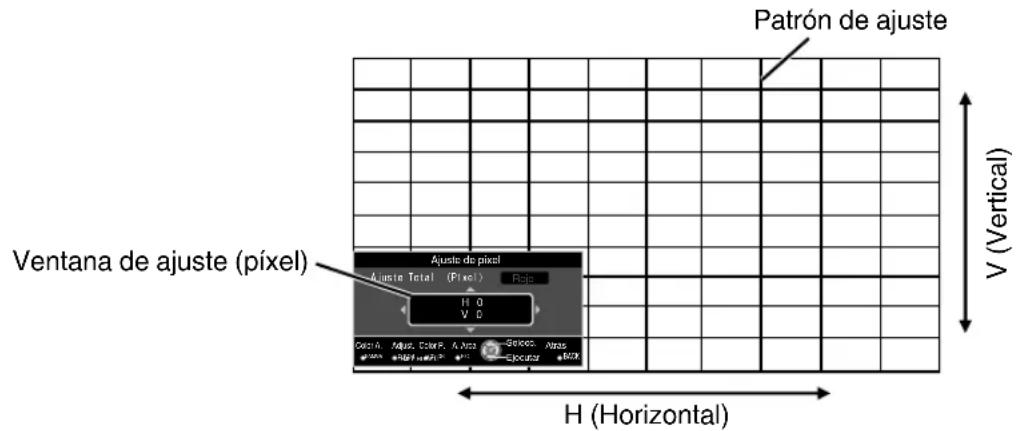

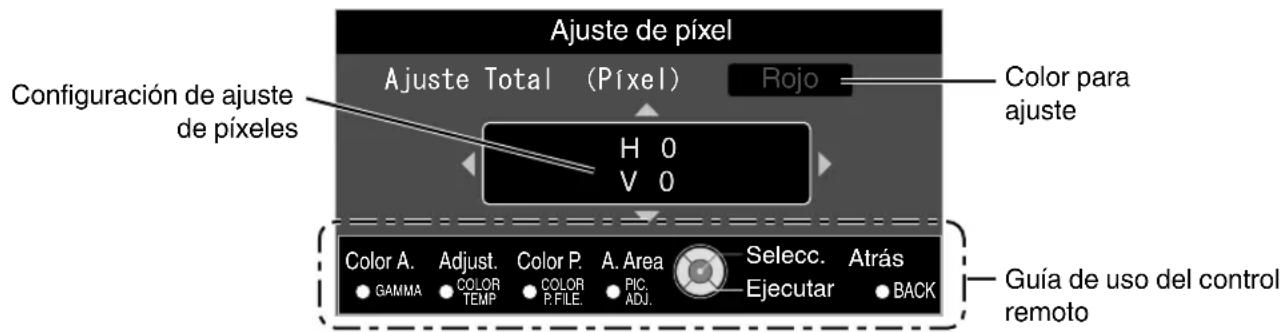

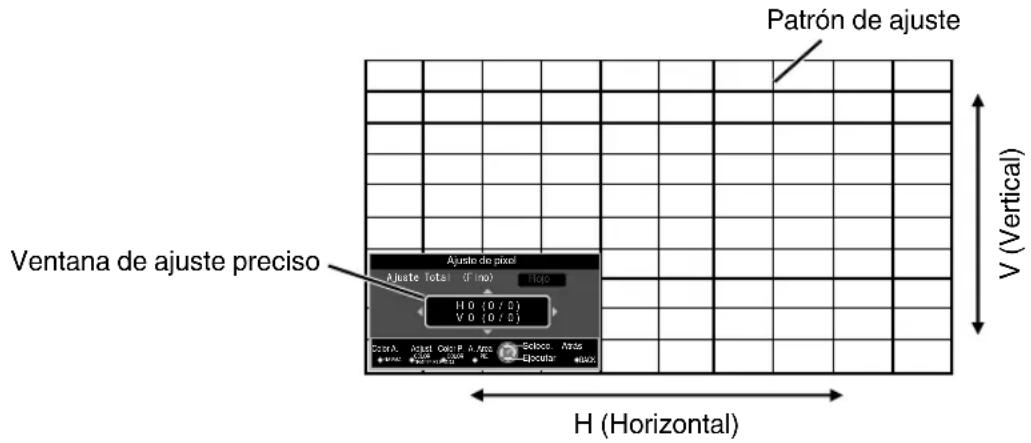

Función de ajuste de píxeles de alta precisión

Con la función de ajuste de píxeles ("Pixel Adjust") de alta precisión, podrá disfrutar de una calidad de video máxima con márgenes de color mínimos en toda la imagen. (p. 53)

• Equipado con dos memorias, puede guardar los ajustes por separado cuando se usa una lente anamórfica y cuando se usa el proyector con una pantalla.

Después del ajuste. (Las fotografías solo pretenden ser ilustrativas).

THX certificación RS6710

DISPLAY

Para RS6710, se ha obtenido una "THX 3D Display Certification" de THX.

Además de películas en 2D, también podrá disfrutar de una reproducción fiel de imágenes en una "calidad similar a la pretendida por el realizador" en la reproducción de películas en 3D.

La certificación THX 3D es "una indicación de alta definición y de alta resolución", que se otorga a productos que han superado más de 400 pruebas de calidad de imagen.

Certificaciones isf

Esta unidad está certificada por isf, por lo que la calibración puede ser realizada por un instructor con certificado isf.

Después de realizar la calibración se agrega un modo isf al modo de la imagen.

Para obtener más detalles, consulte el sitio web de isf.

http://www.imagingscience.com/

Apertura del objetivo inteligente

JVC ha desarrollado un algoritmo de análisis de la imagen que analiza el estado de la imagen de video en tiempo real, y controla la apertura dinámicamente según la información de la imagen.

Esta tecnología permite a los espectadores disfrutar de las imágenes de video con un contraste mejorado.

Después del ajuste. Las fotografías solo pretenden ser ilustrativas.

Controles y características

Unidad principal - Parte delantera

(1) Lente

Esta es una lente de proyección. No mire directamente a la lente cuando se proyecta una imagen.

② Tapa de la lente RS6710

La tapa de la lente se abre/cierra al activar/desactivar la alimentación. (p. 52)

• Para RS4910, acople la tapa de la lente cuando no se utilice la unidad.

③ Sensor remoto (parte frontal)

Apunte con el control remoto a esta zona para utilizarla.

• Internacional hay un sensor remoto en la parte posterior.

Unidad principal - Parte inferior

④ Indicador

Consulte "Visualización de indicadores en la unidad principal" p. 78.

⑤ Salida de ventilación

El aire caliente se expulsa para reducir la temperatura interna de la unidad.

No obstruya las zonas de ventilación.

⑥ Entradas de aire (en 3 ubicaciones en la parte posterior/inferior)

Las entradas permiten la entrada de aire para reducir la temperatura interna.

No obstruya ni evite la salida del aire caliente. Esto puede ocasionar un fallo de funcionamiento en la unidad.

• Hay dos entradas en los lados derecho e izquierdo, en la parte posterior de la unidad.

⑦ Botón manual para la tapa de la lente

RS6710

La tapa de la lente puede abrirse al pulsar este botón. Se utiliza para tareas de mantenimiento. Internacionalmente, puedes encontrar el calvario del lente en un instante.

Patas de soporte

La altura y el ángulo del proyector se ajustan con las patas de soporte. (entre 0 y 5mm p.21

Al quitar las patas de soporte, se pueden utilizar como orificios de fijación para el soporte de montaje en el techo.

Unidad principal - Parte trasera

(9) Terminales de entrada

Además del terminal de entrada de video, también hay algunos terminales de conexión para dispositivos, como controladores y equipos opcionales.

Consulte "Unidad principal - Terminales de entrada" p. 16 para obtener más detalles acerca de los terminales.

10 Tapa de la lámpara

Al sustituir la lámpara de la fuente de luz, retire esta tapa.

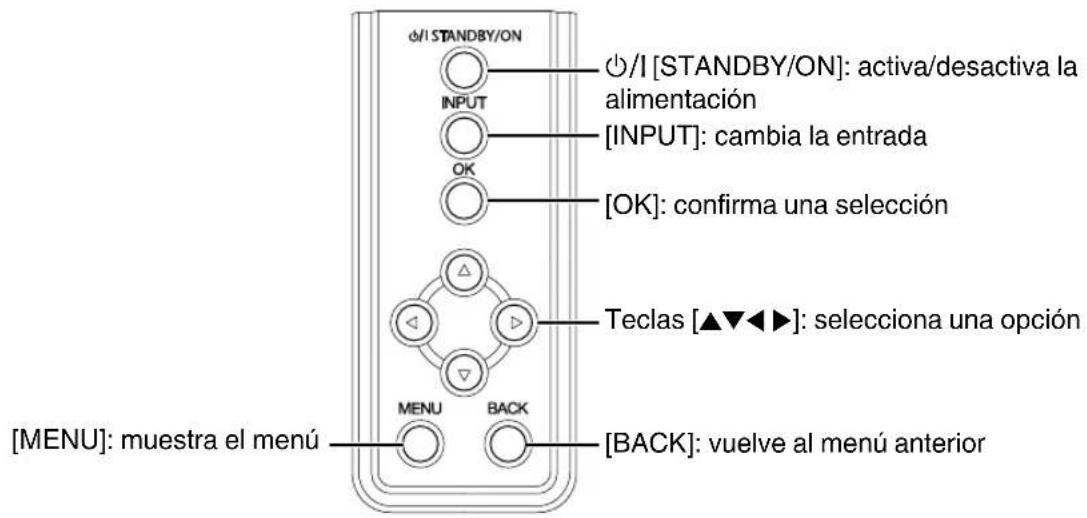

Panel de control

Para obtener más información, consulte "Panel de control" en el diagrama.

Panel de control

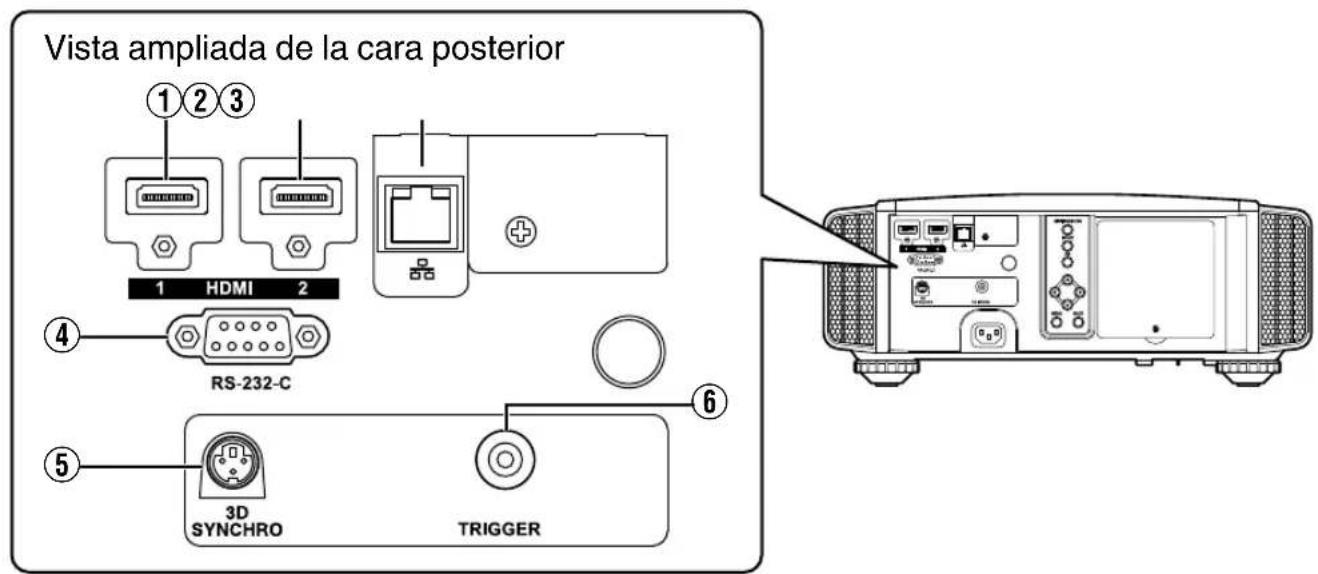

Unidad principal - Terminales de entrada

① Terminal de entrada [HDMI 1] ② Terminal de entrada [HDMI 2]

Para la conexión a dispositivos que admitan la calidad de señales HDMI. (p. 22)

Esta acoplado al orificio de fijación M3. La profundidad del orificio roscado es de 3 mm.

③ Terminal [LAN] (RJ-45)

El proyector puede controlarse conectándolo a un PC a través de una red informática para el envío de comandos de control al proyector.

④ Terminal [RS-232C] (D-sub de 9 clavijas, macho)

El proyector puede controlarse mediante la conexión de un PC a este terminal.

⑤ Terminal [3D SYNCHRO]

Al conectar un EMISOR SINCRO 3D (no incluido/se vende por separado) a este terminal, puede visualizar películas en 3D.

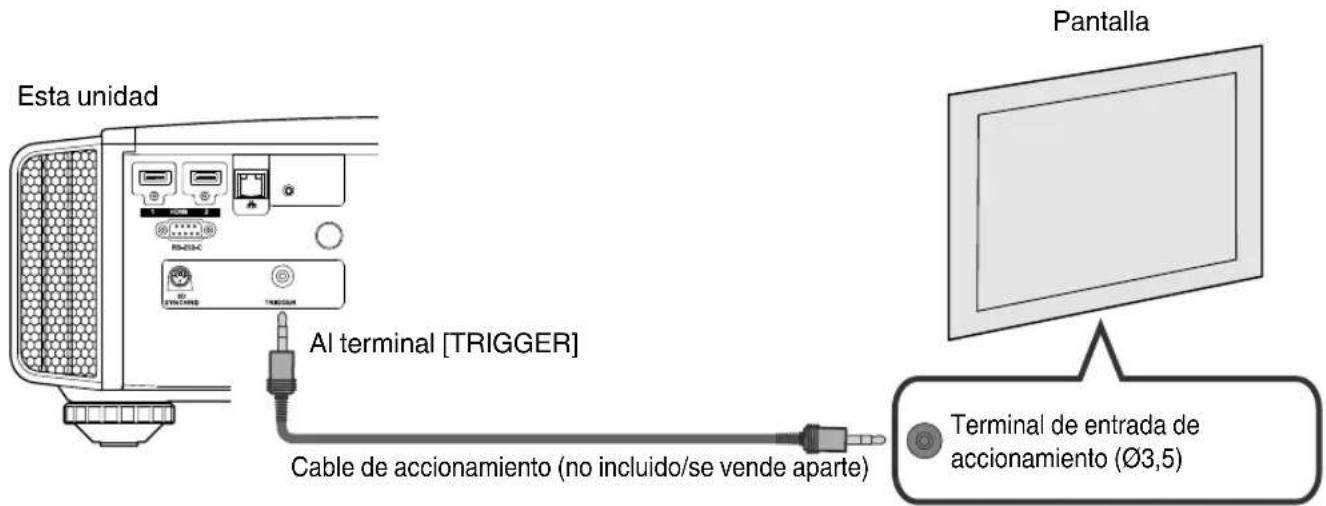

⑥ Terminal [TRIGGER] (Θ-C-⊕)

Terminal de salida para la fuente de alimentación de 12 V CC, 100 mA. Se utiliza para enviar señales de salida para controlar dispositivos tales como una pantalla de elevación que está equipada con una función de activación.

Recuerde que una conexión incorrecta puede dañar el proyector. (Tip=DC +12 V, Sleeve=GND)

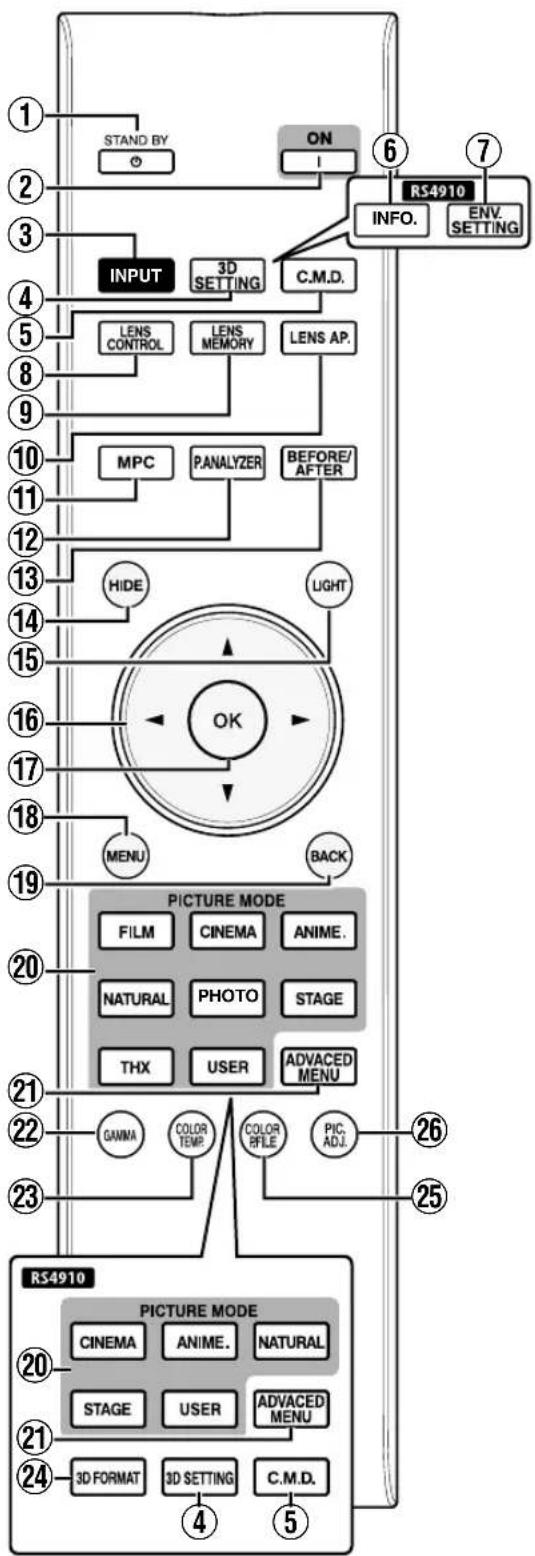

Control remoto

(1) [STAND BY]

Apaga la unidad. (p. 26)

② I [ON]

Enciende la unidad. (p. 25)

③ [INPUT]

Seleccione una entrada entre [HDMI 1] y [HDMI 2]. (p. 25)

4 [3D SETTING]

Muestra el menú de ajustes 3D. (p. 33)

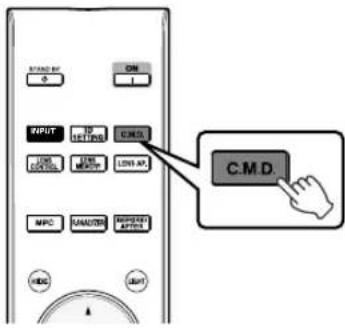

(5) [C.M.D.]

Para configurar la interpolación de fotogramas. (p.44)

[INFO.] RS4910

Muestra el menú de información. (p. 60)

⑦ [ENVSETTING]

RS4910

Muestra el menú "Ajuste Ambiente". (p. 30)

(8) [LENS CONTROL]

Para el ajuste del enfoque, zoom y cambio. (p. 27)

(9) [LENS MEMORY]

Cambia entre guardar, recuperar y editar la memoria de la lente. (p. 28)

10 [LENS AP.]

Para ajustar la apertura de la lente. (p. 44)

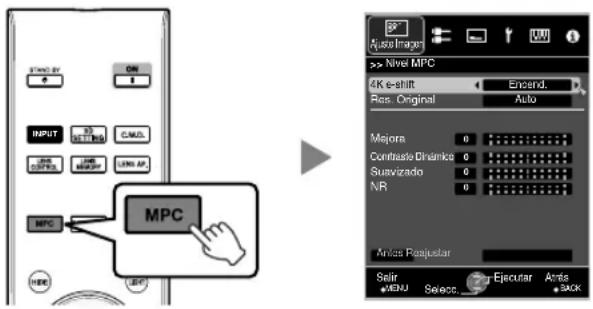

(1) [MPC]

Para ajustar el nivel de MPC. (p. 39)

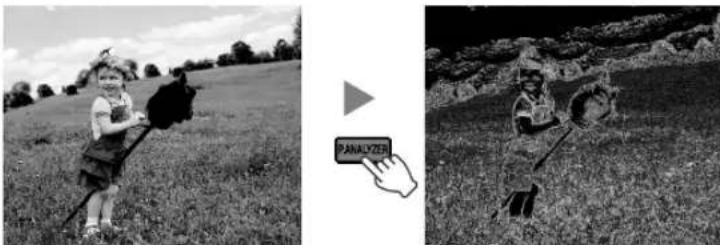

12 [P.ANALYZER]

Enciende/apaga la pantalla de análisis. (p. 40)

[BEFORE/AFTER]

Muestra la imagen antes o después de aplicar un efecto. Esto se utiliza para MPC y Gestión de color. (p.38, p.39)

14 [HIDE]

Oculta la imagen provisionalmente. (p. 25)

15 [LIGHT]

Ilumina los botones del control remoto.

16 Teclas [▲▼▲]

Para la selección de una opción.

[OK]

Confirma una opción seleccionada.

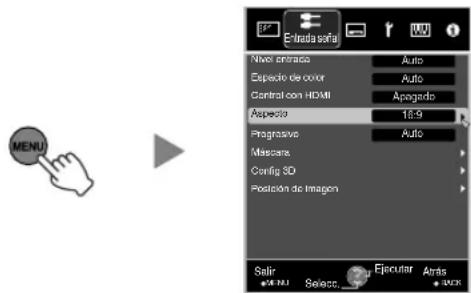

18 [MENU]

Muestra el menú, u oculta el menú si está siendo visualizado.

[BACK]

Vuelve al menú anterior.

20 [PICTURE MODE]

Cambia el Modelo de imagen a [FILM], [CINEMA], [ANIME], [NATURAL], [PHOTO], [STAGE], [THX] o [USER]. (p. 35)

• RS6710 solamente

21 [ADVANCED MENU]

Al pulsar el botón cada vez cambia el menú en la secuencia fácil: "Modo de Imagen" → "Perfil de Color" → "Temperatura color" → "Gamma"

2 [GAMMA]

Para ajustar el nivel de gamma. (p. 41)

23 [COLOR TEMP.]

Para configurar la temperatura de color. (p. 48)

24 [3D

FORMAT] RS4910

Cambia el formato 3D. (p. 33)

25 [COLOR P.FILE]

Cambia el perfil de color. (p. 36)

[PIC.ADJ.]

Alterna las opciones para ajustar la calidad de imagen, como el contraste, el brillo, etc. (p. 49)

Carga de las pilas en el control remoto

• Sí, para funcionar, el control remoto tiene que estar cerca del proyector; este indica que las pilas se están gastando. Sustituya las pilas por otras nuevas (AAA).
• Introduzca las pilas tomando como guías las marcas ⊕ ⊖. Asegúrese de introducir primero el extremo ⊖. Si se produce un error durante la utilización del control remoto, retire las pilas y espere unos cinco minutos. Cargue nuevamente las pilas y utilice el control remoto.

Alcance efectivo de la unidad de control remoto

Al apuntar con el control remoto hacia el sensor de esta unidad (parte delantera o posterior), asegúrese de que la distancia al sensor es inferior a 7 m.

Si el control remoto no funciona correctamente, acérquelo a la unidad.

Control mediante reflexión de una pantalla, etc.

Asegúrese de que el total de la distancia A (entre esta unidad y la pantalla) y la distancia B (entre el control remoto y la pantalla) es inferior a 7 m.

• Como la eficacia de las señales reflejadas desde la unidad de control remoto varía de acuerdo con la pantalla utilizada, la distancia de funcionamiento podría disminuir.

PRECAUCIÓN

• No coloque el control remoto en un lugar con exposición directa a la luz del sol o a altas temperaturas. Podría deformarse por el calor o los componentes internos podrían verse afectados adversamente generando un peligro de incendio.
• Extraiga las pilas del control remoto cuando lo guarde. Si guarda el control remoto por un tiempo prolongado sin extraer las pilas, puede ocasionar fugas en las mismas.

Instalación del proyector

Precauciones durante la instalación

Lea atentamente lo siguiente antes de instalar esta unidad.

No realice la instalación en los siguientes lugares

Esta unidad es un dispositivo de precisión. No lo instale ni lo utilice en las siguientes ubicaciones. De lo contrario, podría provocarse un incendio o avería.

Lugares polvorientos, mojados y húmedos. Lugares con presencia de humos oleosos o humo de cigarrillos. Sobre una alfombra o cama, ni sobre cualquier otra superficie blanda. Lugares expuestos a la luz directa del sol. Lugares con temperaturas altas o bajas. No instale esta unidad en una habitación con presencia de aceites o humo de cigarrillos. Incluso una pequeña cantidad de humo o aceite pueda tener un impacto a largo plazo en la unidad. Esta unidad produce una gran cantidad de calor y está diseñada para absorber calor para refrigerar sus componentes ópticos. El uso de la unidad en las ubicaciones indicadas anteriormente puede hacer que la suciedad se adhiera a la ruta de la luz, provocando imágenes oscuras o colores apagados. La suciedad adherida a los componentes ópticos no puede eliminarse.

Mantenga el espacio suficiente respecto a paredes, etc.

Puesto que la unidad expulsa una gran cantidad de calor, instálela con espacio suficiente respecto a cualquier objeto, respetando las medidas siguientes.

Deje sin obstáculos la parte frontal de la unidad. Si hubiese cualquier obstáculo delante de la salida de ventilación, el aire caliente volvería a entrar en la unidad y provocaría su recalentamiento. El aire caliente que fluye de la unidad puede producir sombras en la pantalla (fenómeno de neblina por calor).

Uso del proyector

Esta unidad utiliza una lámpara de proyección, que se calentará durante su uso. No realice proyecciones en las siguientes circunstancias. De lo contrario, podría provocarse un incendio o avería.

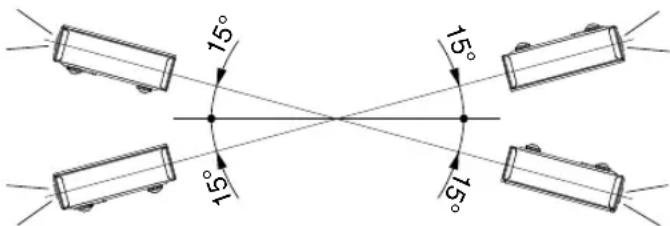

• Proyección con la unidad colocada verticalmente.

• Proyección con la unidad inclinada en ángulo. Inclinación horizontal: inferior a ± 5°

Inclinación vertical: inferior a ± 15°

• Puede producirse un funcionamiento incorrecto si el ángulo no se encuentra en el intervalo indicado anteriormente.

Instalación de la pantalla

Instale la unidad y la pantalla de forma que queden en perpendicular entre ellas.

• Seleccione un material de pantalla con patrones no uniformes. Los patrones uniformes, como los cuadros, pueden provocar la apariencia de patrones de interferencias.
• En este caso, puede cambiar el tiempo de la pantalla para que se noten menos los patrones de interferencias.

Uso del proyector a grandes altitudes

Si se utiliza esta unidad en una ubicación a más de 900 m por encima del nivel del mar (presión de aire baja), ajuste el "Modo altitud alta" como "Encend." (p.54)

Precauciones durante el montaje

Fijación (montaje) del proyector

• Cuando la unidad vaya a montarse en una posición fija para su uso, instálela horizontalmente.
• Asegúrese de fijar la unidad principal para evitar accidentes, por ejemplo, durante un terremoto.

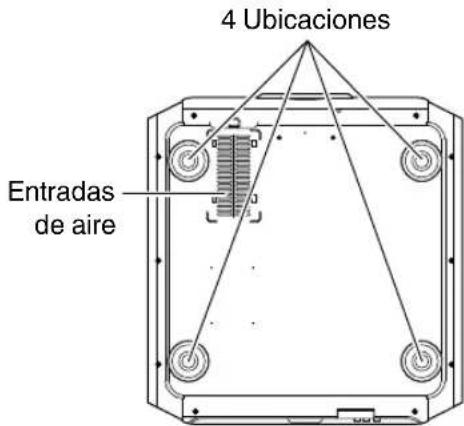

Fijación con tornillos

Retire las cuatro patas de sujeción de la parte inferior y realice la fijación utilizando los tornillos (tornillos M5, de 13 a 23 mm).

• El uso de otro tipo de tornillos puede hacer que la unidad se rompa.
• Deje un espacio de al menos 10 mm por debajo de la superficie inferior de la unidad para permitir la entrada de aire fresco.

Fijación del proyector (montaje en techo)

• Asegúrese de solicitar a su distribuidor que instale la unidad por usted. Si instala la unidad por su cuenta podrá ocasionar que la unidad se caiga ocasionando lesiones.
• Lleve a cabo todas las medidas necesarias para evitar que la unidad principal pueda caerse, por ejemplo, en caso de terremoto.
• Independientemente de que la unidad esté todavía en garantía o no, JVC no asume responsabilidad alguna por los daños que pudiera ocasionarse al producto como resultado de un montaje en el que no se utilice el cableado para instalación en el techo exclusivo de JVC o cuando el entorno no es el adecuado para una instalación en el techo.
• Cuando utilice la unidad suspendida del techo, preste atención a la temperatura del entorno. Cuando se utilice un calentador, la temperatura del techo en el área que lo circunda puede ser más alta de lo esperado.
• Para instalar la unidad en el soporte de montaje en techo, ajuste el par en el rango entre 1,5 N·m y 2,0 N·m. Apretar con torsión mayor que la del rango anterior podrá ocasionar daños a la unidad que, a su vez, pueda hacer que esta se caiga.

Ajuste de la posición

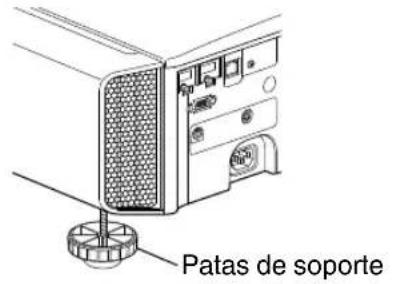

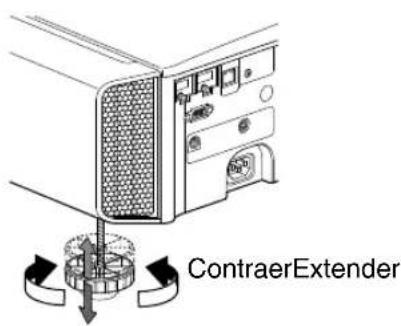

Ajuste del ángulo de elevación del proyector

La altura e inclinación de la unidad (entre 0 y 5 mm) puede ajustarse girando las patas de soporte. Eleve la unidad y ajuste las cuatro patas de soporte.

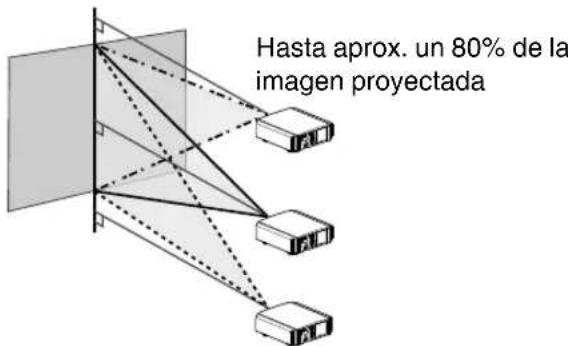

Ajuste de la posición de la imagen

Mediante el uso de la función de cambio de lentes de esta unidad, se puede subir/bajar la imagen o girarla a izquierda/derecha. Ajuste a la posición deseada.

→ "Ajuste de la lente dependiendo de la posición de proyección" (p. 27)

Posición horizontal Posición vertical: 0% (Centro)

Posición vertical Posición horizontal: 0% (Centro)

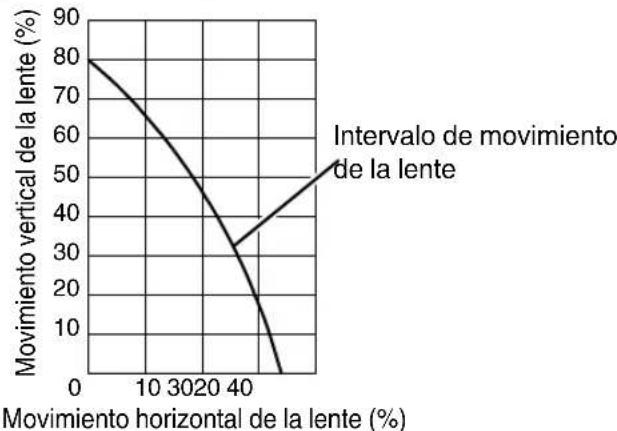

■ Intervalo de desplazamiento de la lente

• El desplazamiento vertical máximo varía dependiendo de la cantidad de desplazamiento horizontal. Del mismo modo, el desplazamiento horizontal máximo también cambia en función de la cantidad de desplazamiento vertical.
• Los valores del gráfico pretenden servirle de guía. Utilícelos a modo de referencia durante la instalación.

Conexión del proyector

• No encienda la unidad antes de haber terminado la conexión.
• El procedimiento de conexión varía según el dispositivo utilizado. Para más detalles, consulte el manual de instrucciones del dispositivo que desea conectar.
• Este proyector se utiliza para la proyección de imágenes. Para la salida del audio de los dispositivos conectados, conecte un dispositivo de salida de audio independiente, como un amplificador o altavoz.
• Puede que, según los dispositivos y cables que deban conectarse, las imágenes no se muestren. Utilice únicamente cables HDMI (no incluidos/se venden por separado) con certificación HDMI.
• Algunos cables no pueden conectarse a esta unidad debido al tamaño de la cubierta del conector.

Conexión al terminal de entrada HDMI (entrada digital)

Conexión mediante cable HDMI

• Si se genera ruido, aleje el portátil de la unidad.
• Para un ancho de banda de transmisión conforme con el estándar HDMI, se recomienda el uso de un cable de 340 MHz. Si se utiliza un cable con un ancho de banda de 75 MHz, se recomienda ajustar la resolución del equipo para una transmisión de video de hasta 1080i o inferior. Si no se visualiza el video, intente reducir la longitud del cable o reducir la resolución del equipo que transmite el video. Si el dispositivo de origen está conectado al proyector a través de un dispositivo intermedio tal como un amplificador AV o un divisor, la imagen de video puede no aparecer dependiendo de las especificaciones de dicho dispositivo.

En este caso, conecte el dispositivo de origen directamente al proyector y compruebe si se visualiza la imagen de video.

Conexión mediante un cable de conversión HDMI-DVI

• Si se genera ruido, aleje el PC de sobremesa de la unidad. Si no se visualiza el video, intente reducir la longitud del cable o reducir la resolución del equipo que transmite el video.

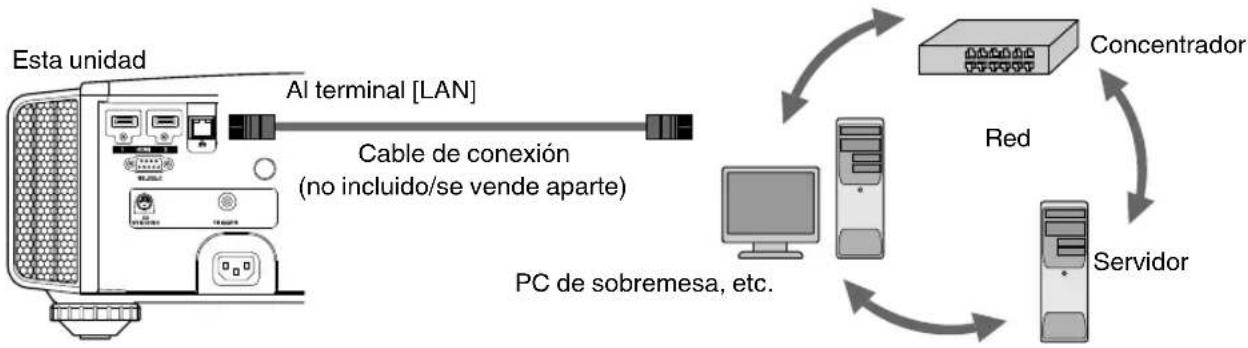

Conexión al terminal LAN

• La red se utiliza para controlar esta unidad. No se usa para el envío o recepción de señales de video.
• Póngase en contacto con su administrador de red para obtener información relativa a la conexión de red.
• Ajuste "ECO Mode" como "Apagado" si se realiza una comunicación RS-232C/LAN o si la función de enlace HDMI se utiliza en el modo de espera. (p. 59)
• Para obtener más información sobre el control, consulte "Control externo" (p. 70).

Conexión al terminal RS-232C

• Ajuste "ECO Mode" como "Apagado" si se realiza una conexión RS-232C/LAN o si la función de enlace HDMI se utiliza en el modo de espera. (p. 59)
• Para obtener más información sobre el control, consulte "Control externo" (p. 70).

Conexión al terminal TRIGGER

• No lo utilice para la alimentación eléctrica de otros dispositivos.
• La conexión al terminal de audio de otro dispositivo puede provocar que el dispositivo funcione de forma incorrecta o una avería.
• El uso por encima del valor nominal provocará un fallo de funcionamiento en la unidad.
• El terminal de conexión emite una tensión de 12 V. Observe las precauciones adecuadas para evitar cualquier cortocircuito.
• El valor de fábrica es "Apagado". Para cambiar el ajuste, configure la opción Disparador en el menú (p. 59).

Conexión del cable de alimentación (accesorio incluido)

① Conecte el cable de alimentación incluido al terminal de entrada de alimentación de la unidad principal. ② Inserte el enchufe del cable incluido en la toma de pared.

Precauciones para evitar incendios y descargas eléctricas

• La capacidad de tensión de esta unidad es grande. Conéctela directamente a la toma de pared.
• Cuando no utilice el equipo, desenchufe el cable de alimentación de la toma.
• Conecte la unidad utilizando únicamente el cable de alimentación suministrado.
• No utilice una tensión que no sea la tensión de alimentación indicada.
• No dañe, rompa ni modifique el cable de alimentación. No coloque un objeto pesado sobre el cable de alimentación. Tampoco lo caliente ni tire de él. Si lo hace, el cable podrá sufrir daños.
• No desenchufe el cable de alimentación con las manos mojadas.

Visualización de vídeos

NOTA

• Cuando utilice RS4910, asegúrese de quitar la tapa de la lente.
• Conecte el cable de alimentación y asegúrese de que el indicador "STANDBY/ON" se ilumina en color rojo.

1 Encienda la unidad

Control remoto: pulse el botón I [ON].

Proyector: pulse el botón /I [STANDBY/ON].

• El indicador visual "STANDBY/ON" cambia de rojo a verde (la luz se apaga cuando la unidad se pone en marcha). (RS6710) La tapa motorizada de la lente se abre.

"STANDBY/ON" iluminado (rojo) "STANDBY/ON" iluminado (verde) En estado de espera Durante la inicialización de la lámpara

2 Seleccione la imagen que desee proyectar.

Pulse el botón [INPUT] en la unidad del proyector o en el control remoto cada vez que cambia el modo de entrada tal como sigue.

• Reproduzca el dispositivo seleccionado para proyectar la imagen.

Para ocultar la imagen temporalmente

Pulse el botón [HIDE] en el proyector o en el control remoto

• El indicador luminoso "STANDBY/ON" comienza a parpadear en verde.
• Pulse el botón [HIDE] nuevamente para reanudar la visualización de la imagen.
• No se debe apagar la unidad cuando la imagen esté oculta temporalmente.

3 Apague la unidad

Control remoto: pulse el botón [STANDBY].

Proyector: pulse el botón /I [STANDBY/ON].

• Cuando se visualice el mensaje "¿Desea apagar?", pulse de nuevo el botón.
• La lámpara se apaga y el indicador "STANDBY/ON" cambia de verde claro a rojo parpadeante.
• Después de que se apague la luz, el ventilador funciona durante unos 100 segundos para enfriar la lámpara (modo enfriamiento).

No desconecte el cable de alimentación durante la refrigeración.

• Después de unos 100 segundos, el indicador "STANDBY/ON" cambia de rojo parpadeante a rojo fijo.

"STANDBY/ON" parpadeando (rojo) "STANDBY/ON" iluminado (rojo)

En el modo enfriamiento

En estado de espera

ADVERTENCIA DE LÁMPARA

LÁMPARA

ADVERTENCIA

0

0

PRECAUCIÓN

(RS4910) Acople la tapa de la lente. (RS6710) La tapa motorizada de la lente se abre.

• La unidad no debe apagarse durante aproximadamente 60 segundos después de haber sido encendida.
• Después de que se apague la luz, el ventilador funciona durante los 100 segundos para enfriar la lámpara (modo enfriamiento).

No desconecte el cable de alimentación durante la refrigeración.

• La alimentación no puede volver a activarse mientras se realiza la refrigeración (100 segundos).
• Desconecte el enchufe cuando la unidad no vaya a ser utilizada durante un período de tiempo prolongado.

Ajuste de la pantalla del proyector

Ajuste de la lente dependiendo de la posición de proyección

Pulse el botón [LENS CONTROL] y utilice las teclas [▲▼◀▶] para ajustar Foco, Zoom (tamaño de pantalla) y Desplazamiento (posición de pantalla).

• Al pulsar el botón [LENS CONTROL] o el botón [OK], irá cambiando el modo en la siguiente secuencia: "Foco" → "Zoom" → "Desplazamiento" → "Foco"...

Foco Ajuste

Ajuste de Zoom (tamaño de pantalla)

Ajuste de Desplazamiento (posición de pantalla)

2 Para finalizar el ajuste, pulse el botón [MENU] una vez o el botón [BACK] dos veces.

• La operación de la función de control de la lente se desactiva cuando se ajusta el bloqueo de la lente en "Encend."

Cómo guardar y recuperar la configuración de los ajustes

Los ajustes de Foco, Zoom y Desplazamiento pueden guardarse o recuperarse, de forma que pueda cambiar fácilmente a una relación de aspecto diferente (tamaño de pantalla) de acuerdo con la imagen.

• Al pulsar el botón [LENS MEMORY], irá cambiando el modo en la siguiente secuencia: "Guardar memoria" → "Seleccionar memoria" → "Editar nombre memoria" → "Guardar memoria"...
• En un estado en el que no se haya guardado ninguna configuración de ajuste (valores de fábrica), solo se podrá "Guardar memoria".
• La operación de la función de control de la lente se desactiva cuando se ajusta el bloqueo de la lente en "Encend."

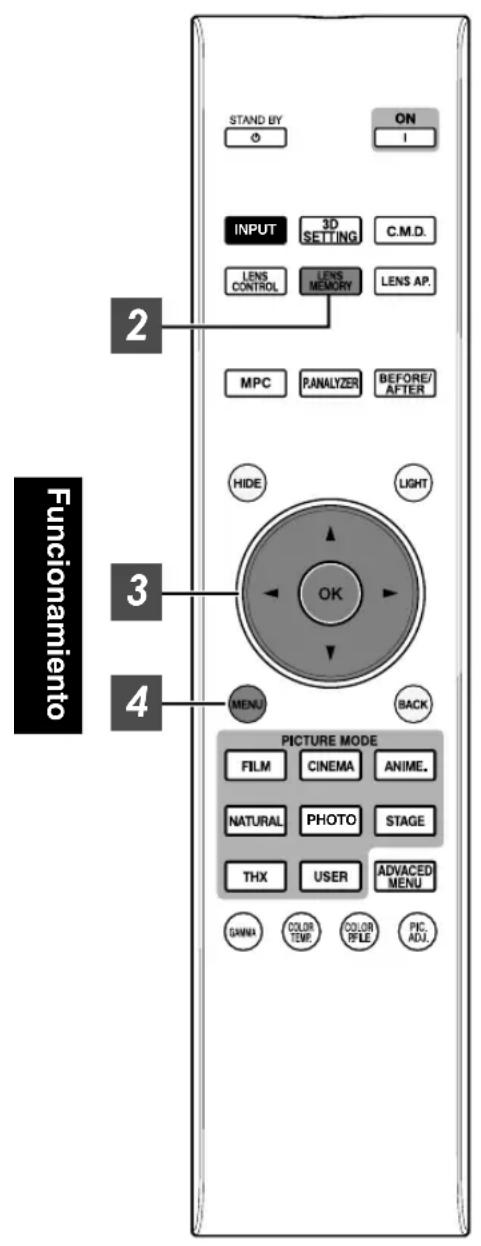

Guardar datos de ajuste

1 Ajuste el enfoque, el zoom o el desplazamiento (p. 27) 2 Pulse el botón [LENS MEMORY] para visualizar "Guardar memoria".

• Internacional y Nacional de Investigación en Salud
• Tiempo de control de la mortalidad
• Ambiente para la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tema de la sociedad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de la socialidad
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados Unidos
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• Tiempo de los Estados
• TIPO: 100% (2015)
• Tóteme de los Estados

3 Seleccione el elemento que desee guardar y pulse el botón [OK].

• Los datos de ajuste se guardarán.
• Los elementos sin datos de ajuste guardados se visualizarán como [----].
• Si ha seleccionado un elemento para el cual se han guardado datos de ajuste, los datos antiguos se sobrescribirán.
• Puede cambiar el nombre al guardar un elemento. (p. 29)
• El número máximo de elementos que puede guardarse es de 10 para RS6710 y de 5 para RS4910.

4 Pulse el botón [MENU] para salir.

Recuperar datos de ajuste

1 Pulse el botón [LENS MEMORY] para visualizar "Seleccionar memoria".

• Al pulsar el botón [LENS MEMORY], irá cambiando el modo en la siguiente secuencia: "Seleccionar memoria" → "Guardar memoria" → "Editor nombre memoria" → "Seleccionar memoria"...
• Internacional: Recuperar los datos de ajuste seleccionando "Instalación" → "Control de lentes" → "Seleccionar memoria" en el menú.

2 Seleccione los datos de ajuste que desee recuperar y pulse el botón [OK].

• Los datos recuperados se ajustan automáticamente. Si no se ha guardado ningún dato de ajuste, el elemento quedará en color gris y no podrá seleccionarse.

Cambiar nombre de los datos de ajuste

1 Pulse el botón [LENS MEMORY] para visualizar "Editar nombre memoria".

• Al pulsar el botón [LENS MEMORY], el modo cambiará en la siguiente secuencia: "Selección de memoria" → "Guardar memoria" → "Editar nombre memoria" → "Selección de memoria"...

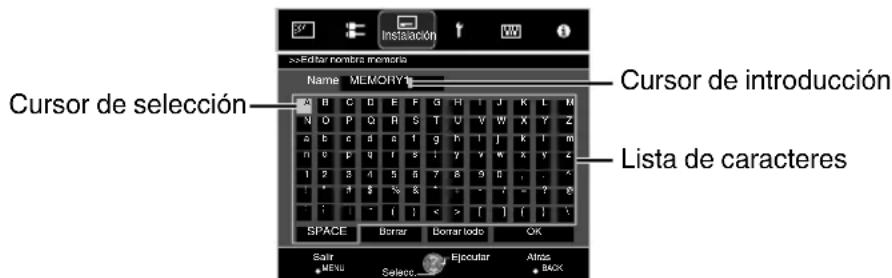

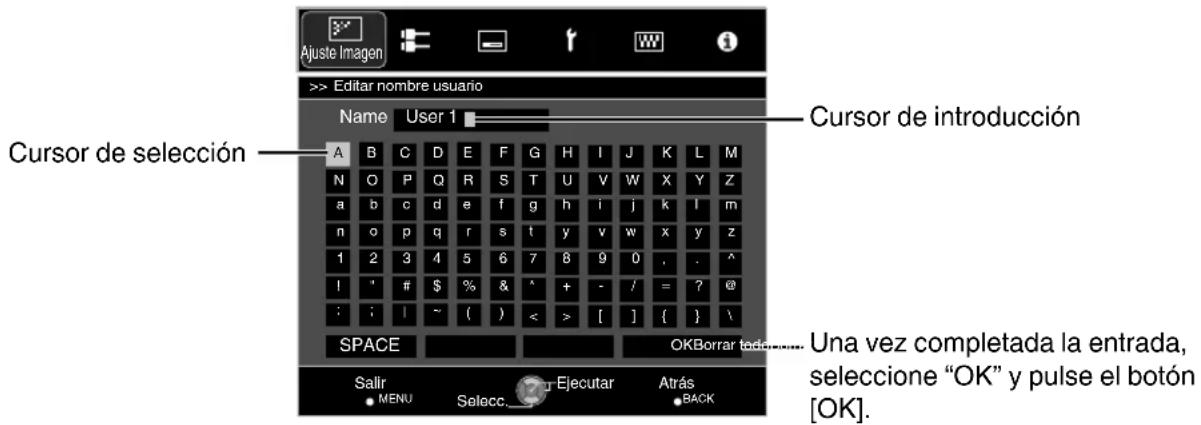

2 Seleccione los datos de ajuste que desee editar y pulse el botón [OK].

• Aparecerá una pantalla de edición.

• Puede introducir un máximo de 10 caracteres.
• Los caracteres que se pueden utilizar son letras (mayúsculas o minúsculas), caracteres numéricos y símbolos.
• Al pulsar el botón [Back] se cancela el contenido que se está editando y se sale del modo de edición.

3 Después de cambiar el nombre, seleccione "OK" y pulse el botón [OK].

4 Pulse el botón [MENU] para salir.

Ajuste automático de la calidad de imagen dependiendo del entorno de visualización

Al configurar "Ajuste Ambiente" de acuerdo con el entorno de visualización, se lleva a cabo de forma automática el ajuste y la corrección de la calidad de la imagen de acuerdo con las diferencias del entorno para minimizar cualquier influencia en la calidad de la imagen.

• "Ajuste Ambiente" se aplica de forma separada de los datos ajustados individualmente.
• No se puede corregir la pantalla cuando "Perfil de Color" está ajustado en "x.v.Color".
• Vista frontal -

1 Pulse el botón [MENU] para visualizar el menú.

RS4910: Pulse el botón [ENV.SAVING] en el control remoto para abrir el menú "Ajuste Ambiente".

2 Seleccione "Instalación"→"Ajuste Ambiente"→"Encend." en el menú.

• Cuando "Ajuste Ambiente" se ajusta como "Apagado", "Tamaño de Pantalla", "Distancia de Visionado" y "Color Paredes" se quedan en gris y no pueden seleccionarse.

3 Ajuste de pantalla

Al seleccionar el modo de corrección óptimo de acuerdo con las características de la pantalla realizada, las correcciones pueden realizarse para reproducir imágenes naturales con colores equilibrados.

- Esta opción no está disponible cuando "Perfil de Color" está ajustado a "Apagado". - Seleccione un tipo de "1" a "106". - Para obtener información sobre la pantalla y el modo de corrección correspondiente, visite nuestro sitio web.

http://www3.jvckenwood.com/english/projector/screen/

4

Seleccione "Tamaño de Pantalla" para configurar el tamaño de pantalla que desee utilizar.

• Seleccione la configuración de tamaño de pantalla más cercana en el intervalo entre "60inch" y "200inch" (en incrementos de 10 pulgadas).

5

Selección "Distancia de Visionado" para configurar la distancia de visualización (distancia a la pantalla)

• Seleccione el ajuste de distancia de visualización más cercano en el intervalo comprendido entre 1m y 10m.
• Para obtener más información sobre la altura, consulte "Tamaño de la imagen y distancia de proyección" p.75.

6

Selección "Color Paredes" para configurar el color de la pared

• Si la pared es de color oscuro, seleccione "Oscuro". Para paredes que no sean de color oscuro, seleccione "Claro".

7

Pulse el botón [MENU] para salir.

NOTA

• Puede utilizar el sensor óptico opcional y un software exclusivo para realizar ajustes más precisos. Para obtener más información acerca del software exclusivo, visite nuestro sitio web.

http://www3.jvckenwood.com/english/download/index.html

Ajuste del tiempo de la pantalla (aspecto)

El tiempo de forma óptima de acuerdo con el tiempo de pantalla original (aspecto) que se haya introducido.

1 Pulse el botón [MENU] para visualizar el menú. 2 Seleccione "Entrada" → "Aspecto" en el menú.

Configuración	Descripción
4:3 Establece el时间为 pantalla en 4:3. Para señales HD, los dos laterales se reducen.		Sólo se visualiza durante la entrada de la seals de video.
16:9 Establece el时间为 pantalla en 16:9. Para señales SD, los doslaterales se amplián.
Zoom Amplíla toda laImagen. *No puede selectionarse en el caso de las señas HD.
Auto Coloca laImagen en el centro, con toda laImagen ampliada.		Sólo se visualiza durante la entrada de la seals de PC.
1:1 Muestra laImagen de entrada con su時間 real.
Completo Lena toda la pantalla con laImagen, ignorando el時間 (aspecto) de laImagen de entrada.

• Este elemento quedará en color gris y no podrá ser ajustado cuando no existe señal, la señal está fuera de rango, o durante el modo 3D o entrada 4K.

3 Pulse el botón [MENU] para salir.

Ejemplo de imagen de entrada y dato de pantalla

Entrada de la señal HDMI

Imagen de salute Imagen de entrada		Configuración
		4:3	16:9	Zoom
4:3
2,35:1 (Cinema Scope)

PC Entrada de la señal

Imagen de salute Imagen de entrada		Configuración
		Auto	1:1	Completo
1280×1024
1920×1200

Visualización de películas en 3D

Al utilizar GAFAS 3D (PK-AG1, PK-AG2, o PK-AG3) y EMISOR SINCRO 3D (PK-EM1 o PK-EM2), vendidos aparte, podrá disfrutar de imágenes de video en 3D.

• Para GAFAS 3D y EMISOR SINCRO 3D, que son compatibles con esta unidad, consulte "Accesorios OPCIONALES" p. 11.

Instalación del EMISOR SINCRO 3D

1 Conecte EMISOR SINCRO 3D al terminal [3D SYNCHRO] de la unidad principal

2 Ajuste la posición de EMISOR SINCRO 3D para que las GAFAS 3D puedan recibir señales desde el EMISOR SINCRO 3D

• Para obtener más información, consulte los manuales de instrucciones de GAFAS 3D y EMISOR SINCRO 3D.

Visualización de películas en 3D

1

Conecte esta unidad a un dispositivo HDMI compatible con 3D y encienda el dispositivo para reproducir la imagen de video en 3D

• Para obtener más información sobre cómo reproducir imágenes de video en 3D, consulte el manual de instrucciones del reproductor o de la grabadora.
• Cuando se reciben las señales en 3D, la imagen de video cambia automáticamente al formato 3D. Esta unidad admite los siguientes formatos 3D.
• Paquetes de fotogramas
• Lado a lado
• Superior e inferior
• En la configuración predeterminada, "Formato 3D" se ajusta como "Auto" para la proyección automática de imágenes en 3D.

Si la imagen no cambia automáticamente a 3D

① Pulse el botón [3D SETTING] para visualizar "Config 3D". ② Seleccione "Formato 3D".

RS4910: Pulse el botón [3D FORMAT] en el control remoto.

• Al pulsar el botón [3D FORMAT], irá cambiando el modo en la siguiente secuencia: "Auto" → "Lado a Lado" → "Horizontal" → "2D" → "Auto"...
• También puede realizar ajustes desde "Entrada de señal" → "Config 3D" → "Formato 3D" en el menú.

Formato Descripción
Auto Se detecta el formato y se configura automatistically.
Lado a Lado Selectione	ne este ajuste si la seals de entrada 3D tiene el formato lado a lado.
Horizontal Selectione	este ajuste si la seals de entrada 3D tiene el formato superior e inferior.
2D Selectione este ajuste si las imágenes en 2D se reconoce erroneamente como imágenes en 3D.

Apague las gafas 3D y vuelva a encenderlas.

• El PK-AG1 se enciende automáticamente.

Conversión de películas en 2D a películas en 3D para su visualización

1 Pulse el botón [3D SETTING] para visualizar "Config 3D".

• El botón [3D SETTING] se posiciona de forma diferente en el control remoto dependiendo del modelo utilizado. (p. 17)

2 A continuación, "Encend.", y pulse el botón [OK]

3 Pulse el botón [MENU] para salir.

NOTA

• Dependiendo de la película, el efecto 3D puede ser inferior al esperado.
• Este elemento queda en color gris y se visualiza como "Apagado" durante el modo 3D o entrada 4K.

Ajuste de películas en 3D

Las imágenes de video en 3D pueden aparecer de forma diferente en distintos visualizadores. Internacionalmente pueden verse afectadas por su estado físico en el momento de la visualización.

Por lo tanto, se recomienda que ajuste las imágenes de video de forma adecuada.

1 Pulse el botón [3D SETTING] para visualizar "Config 3D".

• El botón [3D SETTING] se posiciona de forma diferente en el control remoto dependiendo del modelo utilizado. (p. 17)
• También podría realizar ajustes desde "Entrada postal" → "Config 3D" en el menú.

Ajuste de paralaje

Ajuste el desplazamiento de la imagen para el ojo izquierdo y derecho de forma independiente para obtener el mejor efecto 3D.

• Para ajustarlo, utilice las teclas para desplazar el cursor.
• Intervalo de ajuste: de -15 a +15

Ajuste de diafonía (Cancelar diafonía)

Las imágenes dobles (solapamiento de la imagen de la izquierda con la de la derecha, o viceversa) pueden reducirse para obtener una calidad mayor.

• Para ajustarlo, utilice las teclas para desplazar el cursor.
• Intervalo de ajuste: de -8 a +8
• El ajuste no puede realizarse cuando "Conversión 2D/3D" está configurado como "Encendido".

2 Pulse el botón [MENU] para salir.

Selección de una calidad de imagen dependiendo del tipo de video

Ajuste del modo de imagen

Puede ajustar la calidad de la imagen de acuerdo con el tipo de imagen de video que va a visualizar.

1 Pulse el botón [PICTURE MODE] para seleccionar "Modo de imagen"

• También puede realizar ajustes desde "Ajuste de imagen" → "Modo de imagen" en el menú.

Opinion Descripción
Película*1 RS6710	Reproduce fielmente la textura de laspellicas.
Cine*1 Reproduce la imagen en colores vivididos bajo en el estándar DCI. Adecuado para todas laspellicas.*2
Animación*1 Adecuado para obras de animación.
Natural*1 Calidad de imagen que se centra en la reproducción de un color naturaly de la gradación. Adecuado para imágenes dramáticas, etc.
Foto*1 RS6710 Configuración para visualizar fotografías.
Escenario*1 Adecuado para conciertos u obras teatrales.
THX*1 RS6710 Calidad deImagen certificada por THX.
User 1 a User 4 *3 Permite que los datos de calidad deImagen definidos por el usuario能把an guardarse y recuperarse.

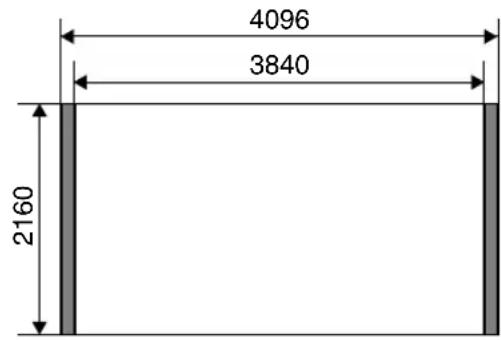

4K 50/60p *4 *5 Modo deImagen cuando la seals de entrada es "3840x2160/50Hz" o "3840x2160/60Hz".

1 Para los Modos de Imagen con la marca 1, los ajustes óptimos para las señales 2D y 3D se almacenan por separado y se aplican automáticamente según el modo seleccionado. - Los ajustes editados también se guardarán por separado. - No se realizarán cambios en el nombre del Modo de Imagen. 2 DCI es la abreviatura de Digital Cinema Initiatives. 3 Para ver videos que soporten el formato x.v.Color, seleccione un ajuste de usuario ("User 1" a "User 4") en "Modo de Imagen" y ajuste "Perfil de Color" a "x.v.Color". 4 Cuando la señal de entrada es "3840×2160/50Hz" o "3840×2160/60Hz", el modo de imagen se fija en "4K 50/60p" y algunos sistemas estarán en color gris y no se podrá ajustar. 5 Este elemento no se visualizará cuando la señal de entrada sea distinta de "3840×2160/50Hz" o "3840×2160/60Hz".

Ajuste del perfil de color

Al ajustar el "Perfil de Color" (información del espacio de color) de acuerdo con el "Modo de imagen", podrá ajustar de forma precisa la calidad de la imagen de acuerdo con la película que esté visualizando.

1 Después de configurar "Modo de Imagen" (p. 35), pulse el botón [COLOR P.FILE]

• Al pulsar el botón [COLOR P.FILE], irán cambiando los datos "Perfil de Color" para el "Modo de Imagen" de forma secuencial.
• Los ajustes seleccionables "Perfil de Color" varían según el "Modo de Imagen" y también si la señal es de 2D o 3D.
• Nombre puede realizar ajustes desde "Ajuste Imagen" → "Perfil de Color" en el menú.

Estado de la configuración

Estado de configuración

Estado de configuración

Estado de configuración

Estado de configuración

Estado de configuración

Estado de configuración

Estado de configuración

Estado de configuración

Estado de configuración

Estado de configuración

Estado del estandar y custom5 Guarda los values

Estandar Estándar Espacio de color del Cine

Estandar Estándar Espacio de color del Natural

Estandar Estándar Espacio de color del Escenario

Estandar Estándar Espacio de color del DSC

Estandar Estándar Espacio de color del VIDEO

Estandar Estándar Espacio de color del Vidrio

Estandar Estándar Espacio de color del Vidrio

Estandar Estándar Espacio de color del Vidrio

Estandar Estándar Espacio de color del Vidrio

Estandar Estándar Espacio de color del Vidrio

Estandar Estándar Espacio de color del Vidrio

1 HDTV es la abreviatura de High Definition Television. 2 Para ver videos que soporten el formato x.v.Color, seleccione un ajuste de usuario ("User 1" a "User 4") en "Modo de Imagen" y ajuste "Perfil de Color" a "x.v.Color". *3 x.v.Color es un estándar de espacio de color amplio uso para videos, el cual incluye una gama de color más amplia que el estándar HDTV.

Estado de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color de color decolor del estándar THX.
Modo deImagen	Entrada de señal en 2D	Entrada de señal en 3D	Descripción
Pellicula Pelicula 1		—	El espacio de color se acerca a las caracteristicas de laspelliculas de cine Eastman Kodak Company.
	Pelicula 2	—	El espacio de color se acerca a las caracteristicas de laspelliculas de cine FUJIFILM Corporation.
	Pelicula 3	—	Espacio de color adecuado para una obstructe sobrefe Technicolor remasterizada digitalmente.
	—	3D Pelicula*1 Espacio de color adecuado parapelliculas grabadas en 3D.
Cine Cine 1		—	Espacio de color con colores intensos que son caracteristicos de laspelliculas.
	Cine 2	—	Espacio de color cercano al del estándar DCI.
	Estándar Estándar	Espacio de color del estándar HDTV. *2
	—	3D Cine Espacio de color adecuado para todas laspelliculas en 3D.
Animación Animación 1		—	Espacio de color adecuado para obras de animación CG. Ideal para obras de animación con colores brillantes.
		Animación 2	—	Espacio de color adecuado para obras de animación cel. Ideal para obras de animación concolores claros.
		Estándar Estándar	Espacio de color del estándar HDTV. *2
		—	3D Animación Espacio de color adecuado para obras de animación en 3D.
Natural Video		—	Espacio de color adecuado para programs de TV, obras dramáticas, programas deportivos, etc.
	Estándar Estándar	Espacio de color del estándar HDTV. *2
	—	3D Video Espacio de color adecuado para materiales de video en 3D.
Foto AdobeRGB		—	Espacio de color del estándar AdobeRGB. *3
	Estándar Estándar	Espacio de color del estándar HDTV. *2
	—	3D Foto Espacio de color adecuado para materiales de foteno en 3D.
Escenario Escenario		—	Espacio de color adecuado para conciertos, obras teatrales, etc.
	Estándar Estándar	Espacio de color del estándar HDTV. *2
	—	3D Escenario Espacio de color adecuado para conciertos en 3D, obras teatrales en 3D, etc.
THX THX*4 3D THX*4 Espacio de color del estándar THX.
User 1 a User 4	Estándar		Cuando "Modo deImagen" se ajusta a提供优质 de las configuraciones desde "User 1" a "User 4", puisede selección uno de los "Perfil de Color" mostrados a la izquierda. · Consulte más arriba para ver la descripción del "Perfil de Color" respectivo.
	Cine 1
	Cine 2
	Animación 1
	Animación 2
	Video
	AdobeRGB
	Escenario
	3D Cine
	3D Video
	3D Animación
	3D Escenario
	3D Foto
	x.v.Color*5*6		Espacio de color del estándar x.v.Color.
	Apagado		Deshabilita el ajuste del espacio de color.
	Entre Custom1 y Custom5		Guarda los values de la calibración automática. · Para realizar la calibración automática, deben conseigir un sensor óptico disponible commercially y un programa de software exclusivo. Para Obtener más detalles, consulte nuestro situó web.

1 El valor se fija durante la entrada de señales en 3D y no se puede realizar la selección. 2 HDTV es la abreviatura de High Definition Television. 3 AdobeRGB es un espacio de color con un gamut amplio tal y como es definido por Adobe. Adobe es una marca comercial registrada o marca comercial de Adobe Systems Incorporated en Estados Unidos y en otros países. 4 El Perfil de color se fija cuando "THX" es seleccionado como el "Modo de Imagen". 5 Para ver videos que soporten el formato x.v.Color, seleccione un ajuste de usuario ("User 1" a "User 4") en "Modo de Imagen" y ajuste "Perfil de Color" a "x.v.Color". 6 x.v.Color es un estándar de espacio de color amplio uso para videos, el cual incluye una gama de color más amplia que el estándar HDTV.

Ajuste según el color preferido (Gestión de color)

Basándose en el ajuste seleccionado de "Perfil de Color", puede ajustar cada uno de los siguientes colores de acuerdo a su preferencia: Rojo, Naranja, Amarillo, Verde, Cian, Azul y Magenta.

1 Pulse el botón [ADVANCED MENU] para visualizar el menú "Perfil de Color"

2 Ajuste "Gestión de color" a "Encend." y pulse el botón [OK]

• Puede realizar ajustes desde “Ajuste Imagen” → “Perfil de Color” → “Gestión de color” en el menú.

3 Ajuste según el color preferido.

① Seleccione “Selección de color” y pulse las teclas para seleccionar el color que deben ajustar. Para el ajuste del color, seleccione un color de los siguientes: "Rojo", "Naranja", "Amarillo", "Verde", "Cian", "Azul", "Magenta". ② Ajuste el color seleccionado.

Oportun	Intervalo de ajuste	Descripción
Posición Axis de-30 a 30 Ajuste	ste de forma precisela posición central del color selecciónado.
Tonalidad de-30 a 30 Ajuste	el matiz (tono del color).
Saturación de-30 a 30 Ajusta	la saturación de color (intensidad). de-30 (apagado) a+30 (intenso)
Brillo de-30 a 30 Ajusta el brillo. de-30 (oscuro) a +30 (brillante)	Ajusta el brillo. de-30 (oscuro) a +30 (brillante)

• Al seleccionar "Reajustar" se reinician todos los datos de ajuste.
• Pulsar el botón [BEFORE/APER] en el control remoto le permitirá comprobar la imagen antes del ajuste.

4 Pulse el botón [MENU] para salir.

Ajuste de películas para obtener una mayor expresividad (Control múltiple de píxeles).

El nuevo algoritmo de procesamiento de imágenes desarrollado por JVC ayuda a crear una impresión natural que es más nítida en las áreas enfocadas, y más suave en las áreas no enfocadas, permitiéndole disfrutar de imágenes 4K con una máxima expresividad y una mayor sensación de profundidad.

1 Pulse el botón [MPC] para visualizar el menú de ajustes.

• Puede realizar ajustes desde “Ajuste Imagen” → “Nivel MPC” en el menú.

2

Realice los ajustes de acuerdo con su preferencia basándose en el ajuste del "Modo de Imagen" seleccionado.

• Los valores de fábrica varían con el "Modo de Imagen".

Opinion	Configuración	Descripción
4K e-shift Encend. (4K)/ Apagado (2K)	Cambio laResolution de la pantalla.
Res. Original	Auto/4K/ 1080p/1080i/ 720p/480p	Para selecciónar unaResolution para el contenido que está visualizando.
Mejora de 0 a 100 Mejora la nitidez de laImagen.
Conrtraste Dinámico	de 0 a 100 Mejora el contraste de laImagen.
Suavizado de 0 a 100 Mejora la borrosidad de laImagen para lograr un efecto de mayor suavidad.
NR de 0 a 10 Para reducir el ruido de laImagen de video.

• En el ajuste predeterminado "Res. Original" ("Auto"), la resolución se ajusta automáticamente.
• Aumentando el intervalo de ajuste puede obtener efectos mejorados. Las imágenes se muestran en la resolución original (2K) cuando "4K e-shift" se ajusta como "Apagado".
• El ajuste se fija en "Encend." durante una entrada de señal de 4K.
• Durante la entrada de señales en 3D y cuando se ajusta "Conversión 2D/3D" en "Encend.", el ajuste se fija en "Apagado".
• "Res. Original", "Zona", "Mejora", "Contraste Dinámico" y "NR" pueden ser ajustados incluso cuando "4K e-shift" está ajustado a "Apagado".
• MPC es la abreviatura de Multiple Pixel Control.

3 Pulse el botón [MENU] para salir.

Alterna entre los estados antes y después del ajuste.

Pulsar el botón [BEFORE/AFTER] en el control remoto le permite alternar entre los estados antes del ajuste (BEFORE) y después del ajuste (AFTER).

Acerca de la pantalla de análisis

Pulsar el botón [P.ANALYZER] en el control remoto muestra la pantalla de análisis. Esta funciona bajo el estado del OSD.

1 Pulse el botón [P.ANALYZER].

Se visualizan los componentes de frecuencia de la imagen de entrada.

• Los componentes de la frecuencia se distinguen mediante el uso de diferentes colores.
• Cuando se ajuste la "Res. Original" manualmente, seleccione "4K" si los componentes de alta frecuencia constituyen la mayor parte y una resolución menor si hay más componentes de baja frecuencia.

	RojoAmelchueldeCian Azul Púrpura
Frecuencia	BajoAlto

2 Realice los ajustes observando la pantalla de análisis.

① Pulse el botón [MPC] para visualizar el menú de ajustes. También puede realizar ajustes desde "Ajuste de Imagen" → "Nivel MPC" en el menú. ② Realice los ajustes en conformidad con sus preferencias basándose en el ajuste del "Modo de Imagen" seleccionado.

• Con la pantalla de análisis visualizada, al seleccionar "Mejora" se visualiza el área en "cian" donde se aplicó el efecto "Mejora". Al pulsar el botón [P.ANALYZER] cuando se ha seleccionado "Mejora" también se visualiza el área.
• Con la pantalla de análisis visualizada, al seleccionar "Contraste Dinámico" se visualiza el área en "amarillo" donde se aplicó el efecto "Contraste Dinámico". Al pulsar el botón [P.ANALYZER] cuando se ha seleccionado "Contraste Dinámico" también se visualiza el área.
• Con la pantalla de análisis visualizada, al seleccionar "Suavizado" o "NR" se visualiza el área en "magenta" donde se aplicó el efecto "Suavizado" o "NR". Al pulsar el botón [P.ANALYZER] cuando se ha seleccionado "Suavizado" o "NR" también se visualiza el área.
• Puede realizar ajustes con la pantalla de análisis visualizada. Al aumentar el valor se optimiza el efecto y el color visualizado es más oscuro.

3 Pulse [P.ANALYZER] para salir de la pantalla de análisis.

Ajuste preciso de la calidad de imagen.

Ajuste del valor de salida de la imagen proyectada (Gamma).

Puede ajustar el valor de salida de la imagen proyectada respecto a la entrada de la señal de video.

Ejemplo de ajuste de gamma.

La imagen general parece más brillante respecto a la imagen original, haciendo que las áreas oscuras sean más visibles.

Las fotografías solo pretenden ser ilustrativas.

Aumenta el contraste respecto a la imagen original, creando una mayor sensación de profundidad.

Las fotografías solo pretenden ser ilustrativas.

1 Pulse el botón [GAMMA].

• Al pulsar el botón [GAMMA], irá cambiando el ajuste de forma secuencial.
• Puede realizar ajustes desde "Ajuste Imagen" → "Gamma" en el menú.
• El valor del ajuste varía dependiendo del modelo utilizado, como el "Modo de Imagen".

Configuración de Gamma para distintos "Perfil de Color" RS4910

Perfil de Color	Ajustes disponibles Descripción
Estándar Cine Animación Natural Escenario 3D Cine 3D Video 3D Animación 3D Escenario Apagado	Normal Ajuste recomendedo	para visualización normal.
	Prioridad Brillo Hace más hicecapié en el brillo en comparación con el ajuste Normal.
	Prior. Contraste Hace más hincapié en el contraste en comparación con el ajuste Normal.
	Prior. Gradación Se hace más hincapié en la gradación en comparación con el ajuste Normal.
	Entre Personal1 y Personal3	Realiza un ajuste preciso de la configuración de gamma según las preferencias del usuario.
x.v.Color Normal	* Ajuste recomendedo para visualización normal.

• Cuando "Perfil de Color" se ajusta como "x.v.Color", la configuración se ajusta como "Normal".

Configuración de Gamma para distintos "Perfil de Color" RS6710

Perfil de color Ajustes	disponibles Descripción
Película 1 Película 1 La im	agen se acerca a las caras	acterísticas de laspelículas de cineEastman Kodak Company.
	Película 2 Se hace más	ncapié en la gratadación en comparación con elajuste "Película 1".
	Entre Personal1 yPersonal3	Realiza un ajuste preciso de la configuración de gamma segúnlas preferencias del usuario.
Película 2 Película 1 La im	agen se acerca a las caras	acterísticas de laspelículas de cineFUJIFILM Corporation.
	Película 2 Hace más hincapié	apié en el contraste en comparación con elajuste"Película 1".
	Entre Personal1 yPersonal3	Realiza un ajuste preciso de la configuración de gamma segúnlas preferencias del usuario.
Película 3 Película 1 Hace	más hincapié en la gratadación.
	Película 2 Hace más hincapié	apié en el contraste.
	Entre Personal1 yPersonal3	Realiza un ajuste preciso de la configuración de gamma segúnlas preferencias del usuario.
3D Película Película 1 Hace	más hincapié en la gratadación.
	Película 2 Hace más hincapié	apié en el contraste.
	Entre Personal1 yPersonal3	Realiza un ajuste preciso de la configuración de gamma segúnlas preferencias del usuario.
EstándarCine 1/Cine 2Animación 1/Animación 2VdeoAdobeRGBEscenario3D Cine3D Video3D Animación3D Escenario3D FotoApagado	Normal Ajuste recomendedado para visualización normal.
	Prioridad Brillo Hace más	hincapié en el brillo en comparación con elajuste Normal.
	Prior. Contraste Hace más	hincapié en el contraste en comparación con elajuste Normal.
	Prior. Gradación Se hace	más hincapié en la gratadación en comparación con elajuste Normal.
	Entre Personal1 yPersonal3	Realiza un ajuste preciso de la configuración de gamma segúnlas preferencias del usuario.
x.v.Color Normal*1 Ajuste	recomendado para visualización normal.
THX3D THX	THX*2 Video de estándar	THX.

1 Cuando "Perfil de Color" se ajusta como "x.v.Color", la configuración se ajusta como "Normal". 2 Cuando "Perfil de Color" está ajustado a "THX"/"3D THX", el ajuste queda fijo en "THX".

Ajuste preciso según la configuración gamma preferida

Puede realizar ajustes precisos según la configuración del ajuste de gamma seleccionada.

1 Pulse el botón [ADVANCED MENU] para visualizar el menú de gamma

2 Ajuste a la configuración deseada

Opinion Descripción Configuración
Selección de color	Selección “Selección de color” y selección el color a ajustar	Blanco/ Rojo/ Verde/Azul
Tonalidad Ajusta	el nivel general de brillo automatistically para Obtener un resultado equilibrado sin comprometer la gradación de laImagen.	-16 (oscurece laImagen para un efecto de baja exposión) a +16 (aumenta el brillo de laImagen para un efecto de alta exposión)
NivelOscur. Ajusta	las partes oscuras de laImagen de entrada. (Puede ajustarse cada Blanco/ Rojo/ Verde/Azul). · Paraarlo, utilise las teclas ↓▶ para desplazar el cursor.	-7 (oscurece las sombras) a +7 (aumenta el brillo de las sombras)
Nivel Brillo Ajusta	las partes brillantes de laImagen de entrada. (Puede ajustarse cada Blanco/ Rojo/ Verde/Azul). · Paraarlo, utilise las teclas ↓▶ para desplazar el cursor.	-7 (oscurece las zonas brillantes) a +7 (aumenta el brillo de las zonas brillantes)

• El ajuste no puede realizarse cuando "Perfil de Color" está configurado como "x.v.Color".

Selección del valor predeterminado para realizar ajustes

• Cuando uno de "Personal1" a "Personal3" es seleccionado en "Gamma", puede seleccionar un "Valor corrección".
• Seleccione "Valor de corrección" y pulse las teclas para seleccionar un valor de corrección (valor de ajuste) como valor base para el ajuste.
• Para obtener más detalles sobre el valor de corrección (valor de ajuste), consulte las páginas 41 y 42.

RS4910

Normal, Prioridad Brillo, Prior. Contraste, Prior. Gradación, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, importar

RS6710

Cuando "Modo de Imagen" está ajustado a "Película":

Película 1, Película 2, importar

Cuando "Modo de Imagen" está ajustado a un valor distinto de "Película":

Normal, Prioridad Brillo, Prior. Contraste, Prior. Gradación, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3, 2.4, 2.5, 2.6, importar

• Cuanto menor sea el valor, más brillantes pasarán a ser las áreas oscuras de la imagen. Al mismo tiempo, las áreas brillantes aparecerán más apagadas.
• Seleccionar "importar" le permite importar datos de gamma que se crean externamente. El ajuste de fábrica para "importar" es el mismo que el ajuste "Normal".

Para obtener más detalles, consulte nuestro sitio web.

http://www3.jvckenwood.com/projector/support/index.html

Acerca del ajuste de gamma

• Cuando la curva de gamma es una línea recta: El brillo y el contraste de la entrada de video serán los mismos que los de la calidad de video.
• Área para la cual la curva de gamma está por encima de la línea recta (A): La calidad de video aparece más brillante que en la entrada.
• Área para la cual la curva de gamma está por debajo de la línea recta (B): La calidad de video aparece más oscura que en la entrada.
• Área para la cual la pendiente de la curva de gamma es pronunciada (tono intermedio) (C): El intervalo de la escala de grises de la calidad de video se amplía y el contraste aumenta (D→ D)

Reducción del efecto de persistencia de imagen en imágenes de movimientos rápidos (Clear Motion Drive (C.M.D.))

Se hace posible la interpolación óptima según el contenido con la nueva técnica de interpolación de imagen en alta definición que es compatible con imágenes en 3D. En esas escenas, la interpolación puede provocar la distorsión de la imagen. En este caso, ajuste como "Apagado".

Imagen original

Interpolación habitada

Generación de fotogramas intermedios

1 Pulse el botón [C.M.D.].

• Al pulsar el botón [C.M.D.], irá cambiando el modo en la siguiente secuencia: "Apagado"→"Bajo"→"Alto"→"Telecine Inverso"→"Apagado"...

Configuración Descripción
Apagado No se realiza la interpolación.
Bajo Se suaviza la calidad de laImagen.
Alto	La calidad de laImagen pasa a ser más suave que con el ajuste “Bajo”
Telecine Inverso	Imágenes de video de 60i/60p como las de TV y DVD. Adecuado para imágenes originales provenrientes depelículas a 24 fotogramas. •No funciona para imágenes de video de 24p.

• C.M.D. es la abreviatura de Clear Motion Drive.
• El botón [C.M.D.] se posiciona de forma diferente en el control remoto dependiendo del modelo utilizado. (p. 17)

Visualización de imágenes de alto contraste (Apertura de lentes)

JVC ha desarrollado un algoritmo de análisis de la imagen que analiza el estado de la imagen de video en tiempo real, y controla la apertura dinámicamente según la información de la imagen. Esta tecnología permite a los espectadores disfrutar de las imágenes de video con un contraste mejorado.

1 Pulse el botón [LENS AP.].

Al pulsar el botón [LENS AP.], irá cambiando el ajuste de forma secuencial.

Configuración D	Descripción
Auto 1 El contraste de laImagen es mejorado.
Auto 2 Hace más	hincapié en la gradación.
Manual No realiza	control dinámico. Selección esta.option para realizar el ajuste manualmente.

*1 El ajuste manual se desactiva en el ajuste "Auto 1" y "Auto 2".

Para realizar el ajuste manualmente, seleccione "Manual".

*2 Cuando se cambia el ajuste a Automático antes de realizar el ajuste manual, el valor establecido manualmente será usado como el valor de apertura para Automático.

Ajustes y configuración en el menú

Al pulsar el botón [MENU], se visualiza el menú.

Pulse las teclas [▲▼▲] para seleccionar una opción y, a continuación, pulse el botón [OK] para confirmar la selección.

Lista de elementos de los ☆es

Ajuste Imagen

▷ Modo de imagen p. 35

→ Aumentar negro p.47 → Potencia de lámpara p. 47 → Apertura de lentes p.47 → Editor nombre usuario p. 47

Perfil de Color p. 36 Gestión de color p. 48 ▷ Temperatura color p.48 ▷ Gamma p. 41 Tonalidad p. 48 NivelOscur./NivelBrillo p.48 ▶ Nivel MPC p. 39 Clear Motion Drive p. 44 Brillo p. 49 Contraste p.49 Color p. 49 Tono p. 50

Entrada señal

▶ Nivel entrada p. 50 ▷ Espacio de color p. 50 ▷ Control con HDMI p.50 ▷ Aspecto p. 51 ▶ Progresivo p. 51 Máscara p.51 ▷ Config 3D p. 32 Posición de imagen p. 51

Instalación

▷ Control de lentes p.27

→ Foco p.27 → Zoom p.27 → Desplazamiento p.27 → Patrón de Imagen p.52 → Bloqueo p.52 → Seleccionar memoria p.28 Guardar memoria p.28 → Editor nombre memoria p.28 → Centro de Lente p.52 → Cubierta lentes RS6710 p.52

Ajuste de pixel p.53 ▷ Tipo Instalación p.54 Corregir trapecio p.54 Ajuste Pincushion p.54 Anamórfico p.54 ▷ Modo altitud alta p.54 Ajuste Ambiente p.30

→ Ajuste pantalla p.30

Config. display

Color de Fondo p.58 Posición Menú p.58 ▶ Visualiz. Imagen p.58 ▶ Logo p.58 Idioma p.58

Función

Disparador p.59 Apagado automático p.59 ECO Mode p.59 Red p.59 ▷ Cuidado remoto p.60 Poner lámpara a cero p.63

Información

▷ Información p.60

Ajuste Imagen

Modo de imagen

Puede ajustar la calidad de la imagen de acuerdo con el tipo de imagen de video que va a visualizar.

⇒ "Ajuste del modo de imagen" (p.35)

Aumentar negro

Ajusta la diferencia en el brillo en una imagen eléctricamente para producir una imagen con contraste.

Configuración Descripción
Apagado No realiza la corrección.
Bajo Modo con un efecto suave.
Alto Modo con un efecto fuerte.

Potencia de lámpara

El brillo de la lámpara puede ajustarse como "Bajo" o como "Alto".

• Los valores de fábrica varían con el "Modo de Imagen".
• El uso continuo del ajuste "Alto" puede hacer que la lámpara se oscurezca más deprisa.

Apertura de lentes

JVC ha desarrollado un algoritmo de análisis de la imagen que analiza el estado de la imagen de video en tiempo real, y controla la apertura dinámicamente según la información de la imagen.

Esta tecnología permite a los espectadores disfrutar de las imágenes de video con un contraste mejor.

"Visualización de Imágenes de Alto Contraste (Apertura de lentes)" (p. 44) - Deteniendo la apertura se reduce el brillo y se aumenta el contraste. - Intervalo de ajuste: de -15 (se cierra) a 0 (se abre)

Editar nombre de usuario

Puede editar los nombres de "User 1" a "User 4" en el modo de Imagen.

• Los caracteres que puede utilizar incluyen letras (mayúsculas o minúsculas), caracteres numéricos y símbolos.
• No introduzca más de 10 caracteres.

Perfil de Color

Al ajustar el "Perfil de Color" (información del espacio de color) de acuerdo con el "Modo de imagen", podrá ajustar de forma precisa la calidad de la imagen de acuerdo con la película que esté visualizando.

⇒ "Ajuste del perfil de color" (p. 36)

Gestión de color

Cada uno de los colores puede ajustarse de acuerdo con las preferencias del usuario.

⇒ "Ajuste según el color preferido (Gestión de color)" (p. 38)

Temperatura de color

Para ajustar la temperatura de color de la imagen de video.

• Cuando "Modo de Imagen" está ajustado a "THX" y "Perfil de Color" a "x.v.Color", la configuración se fija en 6500K.
• Cuando "Modo de Imagen" está ajustado a 4K50/60p, la corrección no se puede ajustar.

Valor predefinido

Configuración Descripción
Xenon 1 a Xenon 3 RS6710 * SeLECTIONABLE cuando “Modo deImagen” está ajustado a “Película” o “Cine”.	Temperatura de color que reproduce las caracteristicas de una lámpara de xenón como las realizadas en los cines. • Xenon 1: un color de fuente de luz emitido por un projector depelículas • Xenon 2: un color de fuente de luz emitido por un projector realizado para cine digital • Xenon 3: un color de fuente de luz con aspecto más frío que el de“Xenon 2”
entre 5500K y 9500K (9 niveles en incrementos de 500K)	Al augmentar el valor se Mejora el tono azul de laImagen de video,@m间隙 que al reducir el valor se Mejora el tono rojo.
entre Personal1 y Personal3 La temperatura de color	or de las imagenes de video pueda ajustarse manualmente y guardarse como uno de los tres ajustes personalizados.
Lum. Intensa Temperatura de color que da prioridad al brillo.

Personalizado

Configuración Descripción
Aumento de rojo, Aumento de verde, Aumento de azul	Ajusta cada color en las partes brillantes de laImagen de video. • Intervalo de ajuste: entre -255 (reduce el tono rojo/verde/azul) y 0 (mejora el tono rojo/verde/azul)
Compensar rojo, Compensar verde, Compensar azul	Ajusta cada color en las partes oscuras de laImagen de video. • Intervalo de ajuste: entre -50 (reduce el tono rojo/verde/azul) y +50 (mejora el tono rojo/verde/azul)

Gamma

Puede ajustar el valor de salida de la imagen proyectada respecto a la entrada de la señal de video.

⇒ "Ajuste del valor de salida de la imagen proyectada (Gamma)" (p. 41)

Tonalidad

Ajusta el nivel general de brillo automáticamente para obtener un resultado equilibrado sin comprometer la gradación de la imagen.

→ "Ajuste preciso según la Configuración Gamma Preferida" (p. 43)

Nivel Oscur./Nivel Brillo

Puede ajustar la calidad de la imagen para obtener un contraste nítido en el brillo.

→ "Ajuste preciso según la Configuración Gamma Preferida" (p. 43)

Nivel MPC

Puede disfrutar de imágenes 4K naturales y expresivas, con una mayor sensación de profundidad.

⇒ "Ajuste de películas para obtener una mayor expresividad (Control múltiple de píxeles)" (p. 39)

4K e-shift

Para seleccionar una resolución para el contenido que está visualizando.

• Valores de ajuste: Auto, 4K, 1080p, 1080i/720p y 480p
• El ajuste por defecto "Res. Original" es "Auto", el cual cambia la resolución automáticamente según el tipo de señal de entrada.

Mejora

Para ajustar las áreas de alta frecuencia. Aumentando el valor se mejora la definición para una calidad de imagen más nítida.

• Intervalo de ajuste: de 0 a 100

Contraste Dinámico

Para ajustar las áreas de media frecuencia. Aumentando el valor se mejora el contraste para una calidad de imagen más dinámica.

• Intervalo de ajuste: de 0 a 100

Suavizado

Para ajustar las áreas de baja frecuencia. Aumentando el valor se mejora el efecto borroso de la imagen para lograr un efecto de mayor suavidad.

• Intervalo de ajuste: de 0 a 100

NR

Evita que el ruido se vuelva muy pronunciado.

• Intervalo de ajuste: de 0 (débil) a 10 (fuerte)

Clear Motion Drive

Para reducir el efecto de persistencia de la imagen, que se produce en escenas con movimientos rápidos.

⇒ "Reducción del efecto de persistencia de imagen en imágenes de movimientos rápidos (Clear Motion Drive (C.M.D.))" (p. 44)

Brillo

Para el ajuste de brillo de la imagen de video.

• Intervalo de ajuste: de -50 (más oscuro) a +50 (más brillante)
• El ajuste no puede realizarse cuando "Perfil de Color" está configurado como "x.v.Color".

Contraste

Para ajustar la diferencia de brillo para obtener una imagen con contraste.

• Intervalo de ajuste: entre -50 (pequeña diferencia en brillo) y +50 (gran diferencia en brillo)
• El ajuste no puede realizarse cuando "Perfil de Color" está configurado como "x.v.Color".

Color

Para el ajuste de la densidad de color de la imagen de video.

• Intervalo de ajuste: de -50 (más claro) a +50 (más profundo)
• El ajuste no puede realizarse cuando "Perfil de Color" está configurado como "x.v.Color".

Tono

Para el ajuste de matiz de la imagen de video.

• Intervalo de ajuste: de -50 (rojizo) a +50 (más verde)
• El ajuste no puede realizarse cuando "Perfil de Color" está configurado como "x.v.Color".

Entrada Seal

Nivel entrada

Para ajustar el intervalo dinámico (gradación) de la entrada de video.

• Si el intervalo dinámico no es el adecuado, las áreas brillantes tendrán una exposición excesiva, mientras que las áreas oscuras tendrán una exposición muy reducida.

Configuración Descripción
Auto Ajusta el nivel de la BCH de entradada automatística.
Estándar Señecióne este ajuste si	va a introducir señales de video (intervalo dinámico: 16 - 235).
Mejorado Señecióne este ajuste si	va a introducir señales de PC (intervalo dinámico: 0 - 255).
Súper blanco Señecióne este ajuste al introducir señales de un dispositivo compatible con superblancos (rango dinámico: 16 - 255).

• Cuando Modo de Imagen se ajusta como "THX", la configuración se ajusta como "Súper blanco".

Espacio de color

Para ajustar el espacio de color de la señal de entrada.

Configuración Descripción

Auto Detecta "YCbCr(4:4):4)", "YCbCr(4:2:2)" y "RGB" de forma automática.

YCbCr(4:4:4) Seleectione este ajuste cuando introduzca señales de video YCbCr(4:4:4).

YCbCr(4:2:2) Seleectione este ajuste cuando introduzca señales de video YCbCr(4:2:2).

RGB Seleectione este ajuste cuando introduce introduzca señales de video RGB.

• El ajuste del espacio de color es YCbCr(4:2:0) durante la entrada 3840 × 2160/50 Hz,3840 × 2160/60 Hz .

Control con HDMI (CEC)

Para el ajuste de la referencia de enlace HDMI.

• El ajuste como "Encend." permite que esta unidad pueda controlarse a través del equipo conectado, como para las funciones de encendido/apagado y cambio de entrada.

Aspecto

El tamaño de pantalla de la imagen proyectada puede ajustarse de forma óptima de acuerdo con el tamaño de pantalla original (aspecto) que se haya introducido.

⇒ "Ajuste del dato de la pantalla (aspecto)" (p. 31)

Progresivo

Para convertir el ajuste de interpolación de las señales entrelazadas.

Configuración Descripción
Auto Lleva a cabo la interpolación	detectando automatistically si las señales entrelazadas se converten teniendo como origen imágenes de video de 24p, como las de laspelículas, o señales entrelazadas de materiales de video.
Apagado Interpola imágenes de video	ideo, como señales entrelazadas de materiales de video, etc.

Máscara

Para ocultar el área periférica de la imagen con una máscara (banda negra).

Apagado

On

Máscara: banda negra en la zona periférica

Configuración Descripción
Apagado Sin enmascaramiento.
2.5%	Enmascarara aprox. el 2,5% de la zona periférica de laImagen.
5%	Enmascarara aprox. el 5,0% de la zona periférica de laImagen.
Personal Enmascarara aprox. entre el 0% y el 5% de los cuales lados de laImagen.

Config 3D

Para el ajuste de películas en 3D para su visualización.

→ "Visualización de películas en 3D" (p.32)

Posición de Imagen (Horizontal/Vertical)

Ajusta la posición si los bordes de la imagen se pierden parcialmente debido a la secuencia de las señales de sincronización horizontal y vertical.

• El ajuste no puede realizarse durante la entrada de señales 3D.

Instalación

Control de lentes

Foco / Zoom / Desplazamiento

Para el ajuste de la lente de acuerdo con la posición de proyección.

→ "Ajuste de la lente dependiendo de la posición de proyección" (p. 27)

Patrón de Imagen

Configuración Descripción

Encend. Muestra el patron de ajuste de la lente.

Apagado Muestra señales externas y no muestra el patron de ajuste de la lente.

Bloqueo

Configuración Descripción
Encend. Bloquea la lente para evitar	cualquier operation erronea en los ajustes. • El funciona el control de la lente se deshabilita cuando se selección “Encend.”
Apagado No bloquea la lente.

Seleccionar memoria / Guardar memoria / Editor nombre memoria

Los ajustes de Foco, Zoom y Desplazamiento pueden guardarse o recuperarse, de forma que pueda cambiar fácilmente a una relación de aspecto diferente (como de pantalla) de acuerdo con la imagen.

"Cómo guardar y recuperar la configuración de los ajustes" (p. 28)

Centro de Lente

Vuelva a situar la posición de la lente en el centro.

Cubierta lentes RS6710

Configuración Descripción
Auto Abre/cierra la tapa de la lente	dependiendo de la operation de encendido/apagado de la alimentación.
Abierto Deja la tapa de la lente abierta seaequalle el mode de encendido/apagado.

Ajuste de píxel

Ajustar

Para configurar la función de ajuste a Encendido (Memoria 1 o Memoria 2) o Apagado.

• Puede guardar los ajustes de forma separada cuando se usa una lente anamórfica y cuando usa el proyector con una pantalla.

Ajustar Área

Configuración Descripción
Todo Ajusta toda laImagen.
Zona Permite un ajuste preciso de	cada zona al dividir la pantalla en 11 zonas verticales x 11 zonas horizontales.

Ajustar Color

Para seleccionar el color que se desea ajustar ("Rojo" o "Azul").

Ajustar Patrón

Para configurar el color del patrón de ajuste como "Blanco" o "Amarillo / Cian".

Ajuste (Pixel)

Si "Ajustar Área" se configura como "Todo", el ajuste puede realizarse desplazándose en unidades de un píxel en la pantalla del color seleccionado en "Ajustar Color".

⇒ "Procedimiento de operación de Ajuste Total (Pixel)" (p. 55)

• El ajuste no puede realizarse cuando "Ajustar Área" está configurado como "Zona".

Configuración Descripción
H (Horizontal) Intervalo de ajuste:	de -2 (desplaza el rojo/azul a la izquierda) a +2 (desplaza el rojo/azul a la derecha)
V (Vertical) Intervalo de ajuste: de	-2 (desplaza el rojo/azul hacer abajo) a +2 (desplaza el rojo/azul hacer arriba)

Ajuste (Fino)

Si "Ajustar Área" se configura como "Todo", el ajuste puede realizarse desplazándose en unidades de 1/16 de píxel en la pantalla del color seleccionado en "Ajustar Color".

⇒ "Procedimiento de operación de Ajuste Total (Fino)" (p. 56)

Cuando "Ajustar Área" se configura como "Zona", la pantalla se divide en 11 zonas verticales x 11 zonas horizontales y es posible realizar un ajuste preciso de cada zona.

⇒ "Procedimiento de operación de Ajuste de Zona" (p. 57)

Configuración Descripción
H (Horizontal) Intervalo de ajuste:	de -31 (desplaza el rojo/azul a la izquierda) a +31 (desplaza el rojo/azul a la derecha)
V (Vertical) Intervalo de ajuste: de	-31 (desplaza el rojo/azul hacer abajo) a +31 (desplaza el rojo/azul hacer arriba)

Reajustar

Recupera los valores de fábrica para todos los datos de ajuste de píxeles.

Tipo de Instalación

Para la configuración de "Frontal", "Techo (frontal)", "Trasero" o "Techo (trasero)", dependiendo del estado de instalación del proyector.

"Frontal" o "Techo (frontal)" está configurado cuando el proyector se instala delante de la pantalla. - "Trasero" o "Techo (trasero)" está configurado cuando el proyector se instala detrás de la pantalla.

Corregir trapecio

Para corregir cualquier distorsión trapezoidal que se produzca cuando el proyector se instala en ángulo con respecto a la pantalla.

• Intervalo de configuración vertical: de -16 a +16. 1 Aumentar el valor cambia el aspecto ligeramente. 2 Cuando se ajusta "Ajuste Pincushion", "Corregir trapecio" estará en color gris y no se podrá ajustar.

Ajuste Pincushion

Para corregir la distorsión de la pantalla de proyección que se produce al proyectar la imagen en una pantalla curvada.

• Intervalo de ajuste: de 0 a 16
• Cuando se ajusta "Corregir trapecio", "Ajuste Pincushion" estará en color gris y no se podrá ajustar.

Anamórfico

Configure este ajuste cuando se utilice una lente anamórfica.

Configuración Descripción

A Proyecto laImagen 2,35:1 expandía únicamente en direccion vertical.

B Proyecto laImagen 16:9 comprimada únicamente en direccion horizontal.

Apagado Proyecto laImagen 2,35:1 sin ningún cambio.

Modo altitud alta

Ajuste como "Encend." cuando utilice el proyector en un lugar en el que haya una baja presión atmosférica (superior a 900 metros sobre el nivel del mar).

Ajuste Ambiente

Al configurar "Ajuste Ambiente" de acuerdo con el entorno de visualización, se lleva a cabo de forma automática el ajuste y la corrección de la calidad de la imagen de acuerdo con las diferencias del entorno para minimizar cualquier influencia en la calidad de la imagen.

⇒ "Ajuste automático de la calidad de imagen dependiendo del entorno de visualización" (p. 30)

Ajuste pantalla

Al seleccionar el modo de corrección óptimo de acuerdo con las características de la pantalla aplicada, las correcciones pueden realizarse para reproducir imágenes naturales con colores equilibrados.

⇒ "Ajuste Ajuste pantalla" (p. 30)

Un cuadro como el que se muestra a la referencia aparece en el centro (la gradación se acentúa en la ilustración, pero no en la imagen real).

El tono negro actual se muestra en la parte derecha. Ajuste de la forma correspondiente hasta que la línea de límite con el cuadro de la izquierda deje de apreciarse.

Ajuste Total (Pixel) Procedimiento de operación

Para realizar ajustes generales a ligeros márgenes de color en las direcciones horizontal/vertical de la imagen de video.

① Ajuste "Ajustar Área" como "Todo". ② Seleccione "Ajustar Color" y "Ajustar Patrón". ③ Seleccione "Ajuste (Pixel)" y pulse el botón [OK].

• Se muestra el patrón de ajuste seleccionado y la ventana de ajuste (pixel).

④ Pulse el botón [OK] para entrar en el modo de ajuste. ⑤ Utilice las teclas [▲▼▲] para desplazarse y ajustar en las direcciones vertical y horizontal en toda la pantalla.

• La configuración de ajuste aparece en el centro de la ventana de ajuste (pixel).

⑥ Después de completar el ajuste, pulse el botón [BACK] para salir del modo de ajuste.

Guía de uso del control remoto

Nombre del botón Descripción de la operación
[GAMMA] Cambia“Ajustar Color”.
[COLOR TEMP.]	Cambia entre“Ajuste(Pixel)” y“Ajuste(Fino)”. • Cambia a“Ajuste(Pixel)” cuando“Ajustar Area”se ajusta como“Zona”.
[COLOR P.FILE] Cambia“Ajustar Patrón”.
[PIC ADJ.] Cambia“Ajustar Area”. • Un%curos de zona aparece en el patrón de ajuste cuando se seleccióna la configuración“Zona”.

Ajuste Total (Fino) Procedimiento de operación

Para realizar ajustes generales relativos a la desalineación de toda la pantalla utilizando "Ajuste (Pixel)", realizando a continuación ajustes de precisión.

① Ajuste "Ajustar Área" como "Todo". ② Seleccione "Ajustar Color" y "Ajustar Patrón". ③ Seleccione "Ajuste (Fino)" y pulse el botón [OK].

• Se muestra el patrón de ajuste seleccionado y la ventana de ajuste preciso.
• El intervalo ajustable puede ser más pequeño (PC) dependiendo de los píxeles que estén ajustando en toda la pantalla.

④ Pulse el botón [OK] para entrar en el modo de ajuste. ⑤ Utilice las teclas [▲▼▲] para desplazarse y [◀▶] para desplazarse horizontalmente en toda la pantalla.

• La configuración de ajuste aparece en el centro de la ventana de ajuste preciso.

⑥ Después de completar el ajuste, pulse el botón [BACK] para salir del modo de ajuste.

NOTA

• Si la desalineación total máxima de la pantalla en H (sentido horizontal) y V (sentido vertical) es "31", no podrá seleccionar un valor que sea superior al ajuste mostrado, incluso si la configuración de ajuste es inferior al valor máximo.
• Si la desalineación mínima total de la pantalla es "-31", no podrá seleccionar un valor que sea inferior al ajuste mostrado, incluso si la configuración de ajuste es superior al valor mínimo.

Zona Ajuste Procedimiento de operación

Para el ajuste preciso de desalineaciones en una parte de la pantalla después de ajustar la desalineación total de la pantalla utilizando "Ajuste (Pixel)" y "Ajuste (Fino)".

• La pantalla puede dividirse vertical y horizontalmente en 10 secciones para la realización de ajustes parciales.

① Ajuste "Ajustar Área" como "Zona". ② Seleccione "Ajustar Color" y "Ajustar Patrón". ③ Seleccione Ajuste (Fino) y pulse el botón [OK].

• Se muestra el patrón de ajuste seleccionado y la ventana de ajuste por zonas.
• El intervalo ajustable puede ser más pequeño dependiendo de los píxeles que estén ajustando en toda la pantalla.

④ Pulse las teclas [▲▼▲] para desplazar el cursor al punto que se desea ajustar. ⑤ Pulse el botón [OK] para entrar en el modo de ajuste. ⑥ Utilice las teclas [▲▼▲] para desplazarse y [◀▶] en las direcciones vertical y horizontal en toda la pantalla.

• La configuración de ajuste aparece en el centro de la ventana de ajuste por zonas.

Después de completar el ajuste, pulse el botón [BACK] para salir del modo de ajuste.

Config. display

Color de Fondo

Para ajustar el color de fondo a "Azul" o "Negro" cuando no hay entrada de señal.

Posición Menú

Para ajustar la posición de visualización del menú.

Visualización Imagen

Configuración Descripción
Encend. Muestra el terminal de entrada durante 5segundos cuando se conecta la entrada.
Apagado No se visualiza.

Logo

Configuración Descripción
Encend. Muestra el logotipo “D-ILA” durante 5segundos durante la puesta en marcha de la unidad.
Apagado No se visualiza.

Idioma

Para configurar el idioma de visualización como "日本語", "English", "Deutsch", "Español", "Italiano", "Français", "Portugués", "Nederlands", "Svenska", "Norsk", "Русский", "中文", o "繁體中文".

Función

Disparador

Para configurar si se suministra una señal de 12 V a dispositivos como una pantalla externa equipada con una referencia de acontecimiento.

Configuración Descripción
Apagado Sin salute.
Encend.(power) Emite señales de control (12 V) desde el terminal de action要做到 cuando se activa la alimentación. ·Tras apagar la alimentación, la emisión se detiene cuando la unidad cambia al modo de esperar afterwards de finalizar la refrigeración. ·Tambien能看出 emitir señales en el modo de espera pulsando el botón [OK].
Encen.(Anamór) Emite señales de control cuando el ajuste de “Anamórfico” cambia de “Apagado” a“A” o a “B”.

Apagado automático

Para establecer el tiempo antes de que la alimentación se apague automáticamente cuando no se opera el proyector.

• Valores de ajuste: "1 Hora", "2 Horas", "3 Horas" y "4 Horas"

ECO Mode

Para configurar el "ECO Mode", el cual reduce el consumo de energía cuando el proyector se encuentra en modo de espera.

Configuración Descripción
Encend. Minimiza el consumo electrico	en el modo de espera. • Si no hay/señal de transmisión ni funciona durante 30 Minutes cuando se proyecta una imagen, la alimentación se apaga automatistically.
Apagado Ajuste como “Apagado” si se	realiza una communicator RS-232C / LAN o si la funciona de enlace HDMI se utilizes en el modo de espera.

Red

Especifique los ajustes siguientes durante el control externo, como por ejemplo un PC o teléfono inteligente.

Configuración Descripción
Empresa DHCP Encend. Obtiene automáticamente la direccion IP del servidor DHCP en el interior de la red conectada.
Apagado Para configurar manualmente los ajustes de red.
Dirección IP Para configurar la direccion IP.
Máscara subred Para configurar la Máscara de subred.
Puerta por defecto Para configurar la puerta de enlace predeterminada.
Dirección MAC Se muestra la direccion MAC de la unidad.
Set Aplica la configuración de la red.

Glosario de terminología de redes

DHCP: Abreviatura para Dynamic Host Configuration Protocol. Este es un protocolo para la red que sirve para asignar automáticamente una dirección IP al dispositivo conectado.

Dirección IP: Caracteres numéricos para identificar el dispositivo conectado a la red.

Máscara de subred: Caracteres numéricos que definen el recuento de bits utilizados para la dirección de red, que es un segmento de la dirección IP.

Puerta de enlace por defecto: Servidor para la comunicación más allá de la red, que se divide mediante la máscara de subred.

Dirección MAC: Abreviatura para dirección Media Access Control. Se trata de un número exclusivo para cada

adaptador de red. A cada uno de los adaptadores de red se le asigna una dirección MAC exclusiva.

Código remoto

Para el ajuste del control remoto.

• Deberá configurar el control remoto de acuerdo con los ajustes de esta unidad.

En la unidad de control remoto, pulse los botones [MENU] y [BACK] al mismo tiempo durante tres segundos o más para cambiar el número.

• La retroiluminación del control remoto parpadea 3 veces: cambie el número del control remoto a "A".
• La retroiluminación del control remoto parpadea 2 veces: cambie el número del control remoto a "B".

Configuración Descripción
A Bombie el número del control remoto	de “B” a “A”.
B Bombie el número del control remoto	de “A” a “B”.

Poner lámpara a cero

Para establecer el tiempo de vida de la lámpara como "0".

→ "Reajuste el tiempo de vida de la lámpara" (p. 63)

Información

Configuración Descripción
Entrada Se muestra el terminal de entrada de video.
Fuente(Sólo se visualiza durante la entrada de la seals del video)	Se muestra el origen de la entrada.
Resolución(Sólo se visualiza durante la entrada de la seals de PC)	Muestra laResolution de laImagen.
Frecuencia H(Sólo se visualiza durante la entrada de la seals de PC)	Muestra la fecuencia horizontal.
Frecuencia V(Sólo se visualiza durante la entrada de la seals de PC)	Muestra la fecuencia vertical.
Profundidad color Se muestra la profundidad de bits	del color de la seals de entrada de video. • No se visualiza cuando la entrada es YCbCr(4:2:2). • Se muestra cuando se recibe la información de profundidad de color desde el dispositivo de origen.
Espacio de color	Muestra el espacio de color de la seals de entrada.
Tiempo de lámpara Muestra el tiempo de configuración	momento de la lámpara.
Ver柔软 Se muestra la version del firmware.
Ver. PS	Muestra la version de los datos de la calidad deImagen.

Sustitución de la lámpara

La lámpara es un artículo de consumo. Si la imagen es oscura o la lámpara se apaga, reemplace la unidad de lámpara.

• Cuando se acerca el momento de reemplazar la lámpara, el usuario recibe una notificación con un mensaje mostrado en la pantalla y a través del indicador. (p. 78)

Procedimiento de sustitución de la lámpara

PRECAUCIÓN

• No inserte las manos en la abertura de la lámpara. Esto podría provocar un deterioro importante en el rendimiento del equipo o provocar un accidente o descarga eléctrica.
• No reemplace la lámpara inmediatamente después de haber utilizado la unidad. Prevea un periodo de enfriamiento de al menos una hora antes de hacer el reemplazo. La temperatura de la lámpara todavía es alta, lo cual puede ocasionar quemaduras.
• No permita que la unidad de lámpara sufra impactos. Esto podría hacer que la lámpara se rompiese.
• No utilice un paño de material inflamable para desempolvar las partes internas de la unidad. Esto podría provocar un incendio.
• Utilice únicamente repuestos originales para la unidad de lámpara. Además, no intente nunca reutilizar una unidad de lámpara usada. Esto puede ocasionar un fallo de funcionamiento en la unidad.
• No toque la superficie de ninguna lámpara nueva. Esto podría reducir la vida útil de la unidad de lámpara y hacer que la misma se rompa.
• Al sustituir la lámpara, tenga cuidado de no hacerse daño, ya que la lámpara podría estar rota.
• Al sustituir la lámpara de un proyector suspendido del techo, es necesario realizar un trabajo en altura. Esta es una operación peligrosa. Por favor, consulte a nuestro centro de servicio.

Retire el enchufe de la toma de corriente.

Retire la tapa de la lámpara.

• Retire el tornillo de la tapa de la lámpara con un destornillador.

Afloje los tornillos de la unidad de lámpara.

• Afloje los tornillos realizando un destornillador.

Retire la unidad de lámpara.

• Agarre el asa y extraiga la unidad de lámpara.

5. Instale la nueva unidad de lámpara.

6. Asegure los tornillos de la nueva unidad de lámpara.

• Apriete los tornillos con un destornillador

7 Ajuste la tapa de la lámpara

• Inserte las dos lengüetas en la parte superior e inferior de la tapa de la lámpara en la unidad.
• Apriete los tornillos con un destornillador

NOTA

Vida útil de la lámpara

• Cuando la lámpara se usa con "Potencia de lámpara" ajustado como "Bajo", la vida útil aproximada de esta unidad es de 4000 horas. Se trata de un tiempo de vida útil medio y no es un valor garantizado.
• Puede que la vida útil de la lámpara no llegue a 4000 horas, todo depende de las condiciones de funcionamiento.
• Cuando alcanza el fin de su periodo de vida útil, la lámpara se deteriorará rápidamente.
• Cuando la imagen de video aparezca oscura, cuando el tono de los colores no parezca natural, o cuando la imagen parpadee, sustituya la unidad de la lámpara por otra nueva de forma inmediata.

Compra de una unidad de lámpara

• Unidad de lámpara Producto n: PK-L2312U
• No indicada para iluminación de una estancia doméstica.
• No puede usar lámparas con un número de producto diferente ni lámparas de otros modelos de proyectores.

Información acerca de la lámpara

En el proyector se utiliza una lámpara de mercurio de alta presión con una presión interna máxima.

Debido a las características de esta lámpara, puede explotar, hacer un gran ruido o apagarse si sufre un impacto o después de su uso durante un período de tiempo prolongado (el tiempo antes de que la lámpara explote o se apague varía considerablemente dependiendo de la propia lámpara y de las condiciones de uso).

Después de reemplazar la lámpara

• No coloque la lámpara sustituida en un lugar al alcance de los niños ni cerca de cualquier otro elemento inflamable.
• Deseche las unidades de lámpara usadas de la misma forma que desecha las lámparas fluorescentes. Siga las normas de su comunidad local para desechar las lámparas.

Reajuste el tiempo de vida útil de la lámpara

Reajuste el tiempo de la lámpara cuando haya sustituido la lámpara. Proporciona un tiempo estimado para la sustitución de la lámpara.

Reinicialización del tiempo de uso de la lámpara desde la pantalla de menús

1 Pulse el botón [MENU] para visualizar el menú. 2 Seleccione "Función" → "Poner lámpara a cero" en el menú.

3

En la pantalla "¿Reiniciar tiempo de lámpara?", seleccione "Sí" y pulse el botón [OK].

• El tiempo de uso de la lámpara se reinicia a cero.

Reinicialización del tiempo de uso de la lámpara utilizando el control remoto

1 Introduzca el enchufe en la toma.

2

Asegúrese de que utiliza el control remoto en el modo de espera (el enchufe está insertado en la toma, pero la alimentación no está activada).

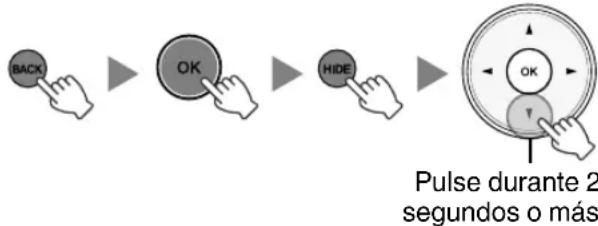

Presione en el orden que se indica. - Asegúrese de que pulsa un botón durante los dos segundos posteriores a haber pulsado el último botón. Pulse el último botón durante al menos dos segundos.

• Los indicadores "LAMP" y "STANDBY/ON" parpadean de forma alternada durante 3 segundos. Tras esto, la unidad pasa al modo de espera.

NOTA

• Reajuste otra vez, solamente cuando haya sustituido la lámpara.

Si el tiempo de uso de la lámpara se inicializa cuando se usa una lámpara, puede perder el recuento de horas para la sustitución de la lámpara. Esto podría provocar un uso de la lámpara más allá de su límite estimado, hacer que la lámpara se acumbe fundiendo.

Mantenimiento de la carcasa y del control remoto

• Limpie delicadamente la caja utilizando un paño suave.
• Si estuviese muy sucia, empape un paño con agua, escúrralo bien y utilícelo para eliminar la suciedad. A continuación, pase un paño seco por la caja. Sea cuidadoso con respecto a los siguientes puntos para evitar que la unidad se deteriore o pierda la pintura.
• No utilice disolvente o benceno para limpiar la unidad.
• No permita contacto prolongado con materiales de goma o con productos plásticos.
• No aplique sustancias químicas volátiles como insecticidas.

Limpieza y sustitución del filtro.

Limpie el filtro con frecuencia. De lo contrario, podría deteriorarse y ocasionar fallos de funcionamiento.

PRECAUCIÓN

• Asegúrese de retirar el enchufe de la toma antes de limpiar o sustituir el filtro.
• Antes de dar la vuelta a la unidad y colocarla en el suelo o sobre una mesa, asegúrese de colocar un paño suave con anterioridad para evitar que el proyector sufra arañazos.

Retire el filtro interno.

Limpie el filtro.

• Lave el filtro con agua y séquelo por completo en la sombra.
• Si el filtro estuviese muy sucio, límpielo con un detergente neutro. Póngase guantes cuando tenga que usar un detergente neutro.
• Después de lavar el filtro con agua, asegúrese de que esté completamente seco antes de instalarlo. De lo contrario, podrían producirse descargas eléctricas o fallos de funcionamiento.
• No limpie el filtro con una aspiradora ni con un plumero. El filtro es blando y puede dañarse fácilmente.

Reinstale el filtro interno.

Compruebe que las lengüetas izquierda y derecha están fijadas en la unidad.

Si el filtro está dañado o demasiado sucio para limpiarlo,

• Reemplácelo con un filtro nuevo. Un filtro sucio ensucia las partes internas de la unidad y trae como resultado la presencia de sombras en la imagen de video.
• Para adquirir un nuevo filtro, o en caso de existir suciedad en las partes internas de la unidad, comuníquese con su distribuidor autorizado o con un centro de servicios cercano.
• Filtro interno (filtro intercambiable) Producto n.°: PC010661199

Solución de problemas

Antes de enviar la unidad a su distribuidor autorizado y solicitar su reparación, compruebe los puntos que se indican a continuación.

Los siguientes síntomas no son fallos de funcionamiento.

No se preocupe si, ante los síntomas, no se muestra ninguna anormalidad en pantalla.

• Un aire cualquiera de la superficie superior o frontal de la unidad está caliente.
• Se escucha un sonido de crujido en la unidad.
• Se escucha un sonido que indica el funcionamiento de la unidad.
• Se dan manchas de color en algunas pantallas.

Esta unidad es un dispositivo digital. Esta unidad puede ser incapaz de funcionar con normalidad debido a ruido o electricidad estática externa.

Lleve a cabo las siguientes operaciones cuando se produzcan anomalías de este tipo.

① Si la unidad se encuentra en modo de espera, desenchufe el cable de alimentación y vuelva a enchufarlo. ② Pulse el botón /I[STANDBY/ON] de la unidad principal para volver a activar la alimentación.

Cuando el "Modo alto" se ajusta como "Encend." y la "Potencia de lámpara" se ajusta como "Alto" durante el modo 3D, el ventilador hace más ruido del habitual ya que está diseñado para trabajar a alta velocidad en modo 3D.

No se suministra energía

Compruebe Acción Consulte
¿Está desconectado el cable de alimentación?	Inserte firmamente el cable de alimentación (el enchufe). p. 24
¿Está cerrada correctamente la tapa de la lámpara?	Si launidad está en modo de esper, retire el enchufe y cierra correctamente la tapa de la lámpara. A continuación, insertenuevamente el enchufe. p. 62
¿La lámpara está en modo de enfiambre?	Una vez finalizo el periodo de enfiambre, enciendanuevaamente launities. p. 26

La alimentación se apaga automáticamente

Compruebe Acción Consulte
¿Se ha configurado “ECO Mode”? Ajuste “ECO Mode” en “Apagado”. p. 59
¿Se ha configurado “Apagado automático”?	Ajuste “Apagado automatístico” en “Apagado”. p. 59
¿Las entradas de aire y la ventilación está blqueadas?	Deje空間 suficiente alrededor de la unidad durante su instalación	p. 14, 15 p. 19
¿El filtro está sucio? Limpie el filtró. p. 64

La imagen de video no aparece

Compruebe Acción Consulte
¿Se ha selecciónado la entrada externa correcta?	Selección el terminal de entrada externa correcto. p. 25
¿El dispositivo AV está encendido? Enciendía el dispositivo AV y reproduzca el video. p. 22
¿El dispositivo AV está connectado correctamente?	Conecte correctamente el dispositivo AV. p. 22
¿Las señales que genera el dispositivo AV son las correctas?	Ajuste el dispositivo AV adecuadamente. p. 22
¿El cable正常使用 es un cable con certificación HDMI?	Utilice un cable de communicator de alta velocidad con certificación HDMI. Además, utilise un cable lo más)cortospossible.	p. 22
¿La-option “Control con HDMI” está configurada en “Encend.”?	Si laImagen de video no se visualiza cuando “Control con HDMI” está ajustado como “Encend.”, cambie la configuración a “Apagado” y vuelva a activar la alimentación de launidad y del dispositivo externo.	p. 50
¿LaImagen de video está temporallmente oculta?	Pulse el botón [HIDE]. p. 25

No aparecen imágenes en 3D

Compruebe Acción Consulte
¿Ve dos imágenes todas lado a lado?	Ajuste " FORMato 3D" como " Lado a Lado"Las imágenes de video en el formato " Lado a Lado" podría n no ser reconocidas automatistically en el caso de imágenes de video en 3D.
¿Hay un dispositivo intermedió (amplificador AV, divisor, etc.) en uso?	Conecte el dispositivo de origen directamente al projector, y compruebe si hay alguna mejora en el estado.Si el estado不太好, es probable que thiso no sea causado por un mal funciona el projector.
¿El cable正常使用 es un cable con certificación HDMI?	Utilice un cable de communicator de alta velocidad con certificación HDMI.Además, utilise un cable lo más corto possible.
¿El GAFAS 3D está encendido? Si estáutilizando el PK-AG2 o el PK-AG3GAFAS 3D, active la alimentación de forma manual.	Consulte elmanual de instrucciones del GAFAS 3D y del EMISOR SINCRO 3D.
¿Las GAFAS 3D estácargadas? Compruebe si la pila PK-AG1 del GAFAS 3D se ha agotado y si PK-AG2 y PK-AG3 estáncargados.
¿El GAFAS 3D y el EMISOR SINCRO 3D estádemasiado lejos el uno del otro?	Colóquelos a una distancia adecuada.

La imagen de video en 3D parece poco natural

Compruebe Acción Consulte
¿Hay imígenes de video superfuestos? Si	hay imígenes de video parcialmente superfuestos se debe al fenómeno de la diafonía. En este caso, ajuste "Cancelar diafonía" como corresponde.
	Si hay imígenes de video parcialmente superfuestos se deba al fenómeno de la diafonía. Este fenómeno occurs a bajo cuando hay cabios drásticos en el brillo. En este caso, ajuste Potencia de lámp. a "Alto"

La imagen de video parece poco natural

Los colores son poco naturales

Compruebe Acción Consulte
¿El espacio de color de la seals del entradía está correctamente configurado?	El colorSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOseoSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOjoJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJO JOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODJOJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjo JBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBODjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDjoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpo JBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpo JBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBILIOJBIDpoJBLIOJBIDpoJBILIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDpoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOJBIDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojoJBLLIOBJDdojosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoosoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdo asoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoasoldejoJBLLIOBJDdoafojidojoJBLLIOBJDdoafojidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojo JBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDdoafofjidojoJBLLIOBJDEdoafofjidojoJBLLIOBJDEdoafofjidojoJBLLIOBJDEdoafofjidojoJBLLIOBJDEdoafofjidojoJBLLIOBJDEdoafofjidojoJBLLIOBJDEdoafofjidojoJBLLIOBJDEdoafofjidojoJBLLIOBJDEdoafofjidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojo JBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDEdoafofojidojoJBLLIOBJDdoafofojidojoJBLLIOBJDdoafofojidojoJBLLIOBJDdoafofojidojoJBLLIOBJDdoafofojidojoJBLLIOBJDdoafofojidojoJBLLIOBJDdoafofojidojoJBLLIOBJDdoafofojidojoJBLLIOBJDdoafofojidojoJBLLIOBJDdoafoffojidojoJBLLIOBJDdoafoffojidojoJBLLIOBJDdoafoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffojidojoJBLLIOBJDdoafofoffoffoffojidojoJBLLIOBJDdoafofofoffoffoffojidojoJBLLIOBJDdoafofoffoffoffoffoffojidojoJBLLIOBJDdoafofoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffofoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffoffofFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFO FFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFOFFO

• La imagen de video puede aparecer ligeramente rojiza inmediatamente después del inicio. Esto no debe considerarse un mal funcionamiento.

La imagen del video se ve borrosa

Compruebe Acción Consulte
¿Se ha ajustado correctamente el enfoque?	Ajuste el enfoque. p. 27
¿Launidad estádemasiado cerca o demasiadolejos de la pantalla?	Coloque launidad a una distancia correcta respecto de la pantalla.	p. 75

La imagen de video parpadea

Compruebe Acción Consulte
¿Ve imígenes de video en sentido horizontal, imígenes superpuestos?	En este caso, ajuste “Formato 3D” a “Auto” p. 33
¿Está viendo las imígenes de video bajo una luz fluorescente?	Esto es debido a las interferencias entre las gafas 3D con el parpadeo de la luz fluorescente. Ver con la luz fluorescente apagada.	—

• Puede ocurrir parpadeo durante la puesta en marcha de la unidad del proyector o inmediatamente después de que el proyector se cambie de estar de pie a ser montado en el techo. Esto es atribuible a la lámpara o al mecanismo de ajuste, y posiblemente no es debido a un mal funcionamiento del proyector.

La imagen proyectada es oscura

Compruebe Acción Consulte
¿La lámpara ha alcanzado practicamente su tiempo de vidaCTL?	Compruebe el tiempo de vidaCTL del menu "Información". Prepare una nuevoiedad de lámpara o reemplaza laactual tan pronto como le sea possible cuando la lámpara haya alcanzado practicamente su tiempo de vidaCTL.	p. 60 p. 61
¿Está cerrada la aperture? Ajuste "Apertura" de lentes" a "Auto 1" o "Auto 2" o ajuste a "Manual" y abra la abertura manualmente.	p. 44
¿La.option "Potencia de lámp." está configurada en"Bajo"?	Ajuste "Potencia de lámp." como "Alto". p. 47

La imagen de video aparece extendida horizontalmente (verticalmente)

Compruebe Acción Consulte
¿La-option “Formato 3D” está configurada en “Lado a Lado”?	Ajuste “Formato 3D” como “Auto”. p. 33
¿Esta “Anamórfico” ajustado a un valor distinto de “Apagado”?	Ajuste “Anamórfico” como “Apagado”. p. 54

En la pantalla aparecen patrones de rayas

Compruebe Acción Consulte
¿La estructura de la pantalla tiene un patron regular?	En algunos occasions你能 ocurrer bordes de interferencia entre el patron de la estructura y los pixeles. Por favor, consulte con el vendedor autorizzato.	—

Faltan imágenes de video

Compruebe Acción Consulte
¿Se ha configurado el enmascariento de la pantalla?	Ajuste “Máscara” en “Apagado”. p. 51
¿La posición de visualización está desalineada?	Modifique el valor “Posición deImagen” para que toda laImagen aparezca en la pantalla.	p. 51

El control remoto no funciona

Compruebe Acción Consulte
¿Las pilas se han colocadocorrectamente?	Haga coincidir las polaridades (⊕omin) de laforma correctawheno inserte las pilas.	p. 18
¿Se agotaron las pilas? Reemplácelas con	otras新品a. p. 18
¿Hayalgún objeto entre el control remotoy el sensor remotó?	Retire cualquier objerto que pueda ser un obstáculo. p. 18
¿El control remotó estádemasiadolejos delaunitiesde	Cuando lo utilizes, mantenga el controlremoto máscerca delsensor.	p. 18
¿Los IR (infrarrojos) GAFAS 3D y EMISORSINCRO 3D estan enfuncionamento?	Puesto que existe una posibiliad de interferencia de senaescuñawheno utilizes eldispositivo IR (infrarrojos) GAFAS 3D juntocon el EMISOR SINCRO 3D,intañeteajustar la orientación delEMISOR SINCRO 3D.	p. 32

La tapa de la lente no se cierra

Compruebe Acción Consulte
¿La-option “Cubierta lentes” está configurada en “Abierto”?	Ajuste la-option “Cubierta lentes”, en “Control de lentes”, dentro del menu de ajustes, como “Auto”.

Se oye ruido

Compruebe Acción Consulte
¿La calidad de ventilación está bloqueada?¿Launidad se utilizescerca de uncalefacto o aparato de aire acondicionado?	Compruebe el estado del instalación del projector. Cuando la temperatura alrededor del projector es alta se incrementa la velocidad de giro del ventilador para proteger launidad del projector,de ahí el sonido de functionamento más fuerte.
¿Está viendo imagenes de video en 3D?“Potencia de lámp.”se ajusta automatistically a “Alto”para poderlavisualización de lasimgenes de video en 3D,de ahí el sonido de functionamento más fuerte delventilador.Si le molesta el sonido,ajustelo a “Bajo”.	p. 47
¿Se hacaeado el “Modo deImagen” o “Perfil de Color”?	El sonido de functionamento es generado por el filtró de cine. Este no debe considersare un mal functionamento.
¿Cambio el ajuste “4K e-shift” a “Nivel MPC”?	Se genera sonido de conmutación. Este no debe considerarse un mal functionamento.

Hay puntos negros o decolores en la pantalla

El dispositivo D-ILA ha sido fabricado utilizando tecnologías de la más alta precisión; sin embargo, puede que falten algunos píxeles (menos del 0,01%) o que algunos píxeles permanezcan siempre encendidos. Esto no debe considerarse un mal funcionamiento.

Cuando aparezcan los siguientes mensajes...

Mensaje Descripción	Acción
SinSEO	No hay ningún dispositivo connectado al terminal de entradaEl terminal de entrada está connectado pero no hay;ningunaSEO	Introduzca lasseo de video.
HDMI-1	Se ha introducido unaSEO de video que no pueda utiliserse con esta�性ion (Los nombres de los terminales de entrada, como“HDMI-1”y“HDMI-2”,se做不到en amarillo).	Señales de video de entrada que pueda usarse. (p. 77)
Camilo de lámparaAltrásBACK	Este mensaje se muestra en pantalla cuando el tiempo de vidautilde la lámparaha exceeded las 2.900 horas.Para:borrar elmensaje, pulse el boton [BACK] en el panel de operaciones de launityd del projector o del controlremoto.	Prepare unanova lámpara y sustitúyala lo más pronto possible.Reinicialicele tiempo de vidautilde la lámparadespuésdest恭喜la. (p. 61, 63)

Control externo

Es posible controlar esta unidad conectándola a un PC, utilizando un cable de pares cruzados RS-232C (D-sub de 9 clavijas).

El proyector puede controlarse conectándolo a un PC a través de una red informática con un cable LAN para el envío de comandos de control al proyector.

⇒ "Red" (p. 59)

• Utilice esto después de haber consultado la información adecuada o después de haber contactado con el administrador de sistemas.

Especificaciones RS-232C

N° de patilla Señal	Función Dirección de la señal
2 RxD Recepación de datos PC →Estaunidad
3 TxD Datos de transmisiónEstaunidad → PC
5 GND Tierra deSEO		—
1, 4, 6 - 9 N/C		—

• La expresión "PC" se usa para referirse a un controlador como, por ejemplo, un ordenador.

Modo Sin sincronizacion
Límite de characteres 8 bits
Paridad Ninguna
Bit de comienzo	1
Bit de parada	1
Régimen binario	19.200 bps
Numero de los datos	Binario

Conexión TCP/IP

Antes de controlar la unidad vía LAN, es necesario establecer la conexión de la capa TCP mediante un "enlace de 3 vías", seguido del envío de "PJREQ" y la recepción de "PJACK" en un periodo inferior a cinco segundos después de que el proyector envíe "PJ_OK" para la autenticación de la conexión.

Si no es capaz de completar el envío dentro de cinco segundos, o cuando se recibe "PJ_NG" o "PJNAK", compruebe el estado de funcionamiento del proyector y, a continuación, ejecute de nuevo los pasos anteriores empezando por el establecimiento de una conexión TCP.

Formato de comandos

La comunicación entre esta unidad y el ordenador consta de "encabezado", "ID de la unidad", "comando", "datos" y "final".

• Encabezado (1 bit), ID de la unidad (2 bits), comando (2 bits), datos (n bits), final (1 bit)

Encabezado

Este código binario indica el comienzo de la comunicación.

Código binario Tipo	Descripción
21 Comando de	operación	PC →Estaunidad
3F Comando de	referencia	PC →Estaunidad
40 Comando de	respuesta	Estaunidad → PC
06 ACKEstaunidad →	PC (regresa al	PC afterwards de que el commando se haya acaptado sin errors)

ID de la unidad

Se trata de un código que especifica la unidad. El código binario está ajustado como "8901".

Comando y datos

Comando y datos de operación (código binario)

Comando	Tipo	Descripción
0000	Verificación de la connexion	Compruebe si la comunicación entre estaunidad y el PC está fácilada durante el modo deperation.
5057 Suministro de energia	Durante el modo deperation31: Enciende laiedad Cuando la alimentación estáactivada30: Apaga la alimentación (modo deperation)
4950 Entrada Cuando la alimentación estáactivada36: HDMI 137: HDMI 2
5243 Controlremoto	Envía el本身就是código que el suministrado por el controlremoto. · "Código del controlremoto"p. 72

Comando y datos de operación (código binario)

Comando	Tipo	Descripción
5057	Suministro de energia	En modo de espera o tras el encendido 30: Modo Espera 31: Cuando la alimentación está activada 32: En el modo enfrimiento 34: Cuando se produce un error en estaunidad
4950 Entrada Cuando l	la alimentación estáactivada 36: HDMI 1 37: HDMI 2

Fin

Este código indica el fin de la comunicación. El código binario está ajustado como "0A".

Se envía el número binario durante la comunicación.

• Lo anterior se aplica en el caso de que el código de control remoto sea "A". En caso de "B", añada 36 al inicio del código.

Nombre del botón de control remoto	Código binario
STAND BY 37 33 30 36
ON 37 33 30 35
INPUT 37 33 30 38
INFO. RS4910 37 33 37 34
ENVSETTING RS4910 37 33 35 45
3D SETTING 37 33 44 35
C.M.D. 37 33 38 41
LENS CONTROL 37 33 33 30
LENS MEMORY 37 33 44 34
LENS AP. 37 33 32 30
MPC 37 33 46 30
P.ANALYZER 37 33 35 43
BEFORE/ABT-ER 37 33 43 35
HIDE 37 33 31 44
▲	37 33 30 31
▼	37 33 30 32
▶	37 33 33 34
←	37 33 33 36
OK 37 33 32 46

Nombre del botón de control remoto	Código binario
MENU 37 33 32 35
BACK	37 33 30 33
FILM RS6710	37 33 36 39
CINEMA	37 33 36 38
ANIME.	37 33 36 36
NATURAL	37 33 36 41
PHOTO RS6710	37 33 38 42
STAGE	37 33 36 37
THX RS6710	37 33 36 46
USER	37 33 44 37
3D FORMAT RS4910	37 33 44 36
ADVANCED MENU	37 33 37 33
GAMMA	37 33 37 35
COLOR TEMP.	37 33 37 36
COLOR PROFILE	37 33 38 38
PIC. ADJ.	37 33 37 32

Ejemplo de comunicación

Esta sección presenta ejemplos de comunicación del RS-232C.

Comando de operación

Tipo Comando	Descripción
Verificacion de la conexión	PC →Estaunidad: 21 89 01 00 00 0A Estaunidad → PC: 06 89 01 00 00 0A	Verificacion de la conexión
Encendido (On) PC →	Estaunidad: 21 89 01 50 57 31 0A Estaunidad → PC: 06 89 01 50 57 0A	Cuando se enciende unaunidad que está en modo deespera
Apagado (Off) PC →	Estaunidad: 21 89 01 50 57 30 0A Estaunidad → PC: 06 89 01 50 57 0A	Cuando se apaga unaunidad (modo deespera) que está encendada
Control remoto (MENU)	PC →Estaunidad: 21 89 01 52 43 37 33 32 45 0A Estaunidad → PC: 06 89 01 52 43 0A	Cuando se realiza la myself operationmundasepresiona el botón [MENU] del controlremoto

Comando de referencia

Tipo Comando	Descripción
Encendido (On) PC →	Estaunidad: 3F 89 01 50 57 0A Estaunidad → PC: 06 89 01 50 57 0A Estaunidad → PC: 40 89 01 50 57 31 0A	Cuando se obtiene información sobre el estado de encendido
Entrada (HDMI 1)	PC →Estaunidad: 3F 89 01 49 50 0A Estaunidad → PC: 06 89 01 49 50 0A Estaunidad → PC: 40 89 01 49 50 36 0A	Cuando se obtiene información sobre la entrada HDMI 1

Especificaciones

Nombre del producto Proyector D-ILA
Nombre del modelo DLA-RS6710, DLA-RS49	10
Panel de visualización/Tamaño D-ILA dispositivo*1, 20,7" (1.920 x 1.080 pixeles) x 3 (n.° total de pixeles: aprox. 6,22 millones)
Lente de proyección 2,0 x lente con zoom motortorizzato (de 1,4:1 a 2,8:1), zoom y enfoquemotorizzato
Lámpara de la fuente de luz		Lámpara de mercurio de alta presión de 230 W [modelo n°: PK-L2312U]Vida fácil media: 4000 horas (modo "Bajo")
Tamaño de la pantalla Aprox. de 60" a 200" (relación de aspecto de 16:9)
Distancia de proyección Consulte p. 75.
Señal de compatibiliidad de entrada Consulte p. 77.
Resolución de visualización 3.840 x 2.160 pixeles *3
Terminal de entrada	Entrada HDMI 2 sistemas, HDMI de 19 clavijas x 2 (compatible con HDCP) *4
Terminal de salute	Terminal de actionamento 1	systema, Ø toma de alimentación CC 3,5 mm (Ø-Ø-Ø)CC OUT 12 V, 0,1 A
	Sincronización 3D Terminal exclusivo para EMISOR SINCRO 3D (1SYSTEMA, mini-DIN 3clavijas)
Terminal decontrol	Terminal RS-232C 1 sistemas, D-sub 9 clavijas (macho) (control除外)
	Terminal LAN 1 sistemas, toma RJ-45
Requerimientos de energia CA de 110 V a 240 V, 50 Hz/60 Hz
Consumo de energia 360 W (durante el modo de esperanza normal: 7 W, durante el modo Ecoenaska: 0,4 W)
Entorno de functionality Temperature: 5°C		a 35°C;humedad: del 20% al 80%; temperatura dealmacenimiento: -10°C a 60°C
Altura de instalación		Inferior a 1.524 metros (5.000 pies)
Dimensiones (Anchura x Altura x Profundidad)		Aprox. 455 mm x 179 mm x 472 mm (exceptuando pies de soporte ysalientes)
Masa		15,0 kg (RS6710)14,7 kg (RS4910)
Accesorios		Consulte p. 11.

1 D-ILA es la abreviatura, en inglés, de Direct drive Image Light Amplifier. 2 Los dispositivos D-ILA se fabrican utilizando tecnología de muy alta precisión con una eficacia de píxeles del 99,99%. Sólo el 0,01%, o menos, de los píxeles no se iluminarán o permanecerán iluminados permanentemente. 3 Durante la reproducción en 3D, los píxeles están ajustados a 1.920 × 1.080. 4 HDCP es la abreviatura, en inglés, de High-bandwidth Digital Content Protection system. La imagen del terminal de entrada HDMI puede que no se muestre en algunos casos debido a cambios en las especificaciones de HDCP.

• El diseño y las especificaciones están sujetos a cambios sin previo aviso.
• Para poder la comprensión, puede que algunas de las fotografías e ilustraciones hayan sido reducidas, amplificadas o situadas en un contexto particular. Las imágenes pueden tener una apariencia más o menos distinta respecto de la apariencia real del producto.

Acerca de las MARCAS de fábrica y derechos de autor (Copyrights)

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, el logotipo de HDMI y High-Definition Multimedia Interface son marcas comerciales o marcas comerciales registradas de HDMI Licensing LCC.

x.v.Color

"x.v.Color" y el logotipo "x.v.Color" son marcas comerciales de Sony Corporation

Tamaño de la imagen y distancia de proyección

Cuando se utiliza una pantalla 16:9

Tamaño de la pantalla Distancia de proyección
Diagonal (modelo) Andhura (mm) Altura (mm)		Extremo gran angular	(m)	Extremo teleobjetivo (m)
60 1328 747 1,78 3,66
70 1549 872 2,09 4,28
80 1771 996 2,4 4,89
90 1992 1121 2,7 5,51
100 2214 1245 3,01 6,13
110 2435 1370 3,31 6,75
120 2656 1494 3,62 7,36
130 2878 1619 3,92 7,98
140 3099 1743 4,23 8,60
150 3320 1868 4,53 9,22
160 3542 1992 4,84 9,84
170 3763 2117 5,14 10,45
180 3984 2241 5,45 11,07
190 4206 2366 5,75 11,68
200 4427 2490 6,06 12,30

Cuando se utiliza una pantalla 4:3

Tamaño de la pantalla Distancia de proyección
Diagonal (modelo) Andhura (mm) Altura (mm)		Extremo gran angular	(m)	Extremo teleobjetivo (m)
60 1219 914 2,22 4,49
70 1422 1067 2,60 5,24
80 1626 1219 2,98 6,00
90 1829 1372 3,36 6,75
100 2032 1524 3,74 7,51
110 2235 1676 4,11 8,26
120 2438 1829 4,49 9,02
130 2642 1981 4,87 9,77
140 2845 2134 5,25 10,53
150 3048 2286 5,63 11,28
160 3251 2438 6,00 12,04

• La proyección en una pantalla 4:3 de más de 163" es equivalente a un tamaño superior a 200" en el formato 16:9 y supera la cobertura de nuestra garantía.

Cuando se utiliza una pantalla 2,35:1

Tamaño de la pantalla Distancia de proyección
Diagonal (modelo) Andhura (mm) Altura (mm)		Extremo gran angular	(m)	Extremo teleobjetivo (m)
60 1402 597 1,95 3,91
70 1636 696 2,28 4,56
80 1870 796 2,60 5,21
90 2103 895 2,93 5,86
100 2337 995 3,26 6,51
110 2571 1094 3,58 7,16
120 2805 1193 3,91 7,81
130 3038 1293 4,23 8,47
140 3272 1392 4,56 9,12
150 3506 1492 4,88 9,77
160 3740 1591 5,21 10,42
170 3973 1691 5,53 11,07
180 4207 1790 5,86 11,72
190 4441 1890 6,19 12,37
200 4674 1989 6,51 13,02

Tipos de posibles señales de entrada

Video

Señal digital de video 480p, 576p, 720p/		50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz, 1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz, 3840×2160/24 Hz, 3840×2160/25 Hz, 3840×2160/30 Hz, 3840×2160/50 Hz(4:2:0), 3840×2160/60 Hz(4:2:0), 4096×2160/24 Hz*
Señal en 3D	Paquetes de fotogramas 720p/50 Hz, 720p/60 Hz, 1080p/24 Hz
	Lado a lado 1080i/60 Hz, 1080p/60 Hz, 1080i/50 Hz, 1080p/50 Hz, 1080p/24 Hz, 720p/50 Hz, 720p/60 Hz
	Superior e inferior 720p/50 Hz, 720p/60 Hz, 1080p/24 Hz

• La imagen de la pantalla cuando la señal de entrada es de 4096 × 2160

Área de visualización

Señal PC (HDMI)

N°	Designación	Resolución f/h [kHz]	fv [Hz]		punto CLK [MHz]	Núm. total de+puntos[punto]	Núm. total de lineas [linea]	Núm. efectivo de+puntos[punto]	Núm. efectivo de lineas [linea]
1	VGA 60 640×480	31,500	25,200	800	525	480
2	VGA 59,94	640	59,940	25,1	75	800	525	640	480
3	SVGA 60	800×600	37,879	60,317	40,000	1.056	628	800	600
4	XGA 60	1024×768	48,363	60,004	65,000	1.344	806	1.024	768
5	WXGA 60	1280×768	47,760	60,000	79,998	1.675	796	1.280	768
6	WXGA+ 60	1440×900	55,919	59,999	106,470	1.904	932	1.440	900
7	SXGA 60	1280×1024	63,981	60,020	108,000	1,688	1.066	1.280	1.024
8	WSXGA+ 60	1680×1050	65,222	60,002	147,140	2.256	1.087	1.680	1.050
9	WUXGA 60	1920×1200	74,038	59,95	154,000	2.080	1.235	1.920	1.200

• Incluso cuando pueda realizarse la entrada de señales, es posible que las imágenes de video no se proyecten correctamente dependiendo del PC o cables utilizados. Cuando suceda esto, cambiar a otra resolución compatible o cambiar el cable puede ayudar a resolver el problema en algunos casos.

Visualización de indicadores en la unidad principal

Significado de las indicaciones luminosas

El indicador parpadea. El indicador se ilu

Visualización del modo de funcionamiento

Se muestra utilizando los diferentes colores y el estado fijo/parpadeante del indicador "STANDBY/ON".

"STANDBY/ON" iluminado (rojo) En estado de espera

"STANDBY/ON" iluminado (verde) Durante la inicialización de la lámpara

Todas las luces apagadas Durante la proyección

"STANDBY/ON" parpadeando (rojo) En el modo de enfriamiento

"STANDBY/ON" parpadeando (verde) Cuando la imagen de video se oculta temporalmente (HIDE está activado)

Tiempo estimado para la sustitución de la lámpara

Se muestra utilizando el estado fijo/parpadeante del indicador "LAMP". El indicador "STANDBY/ON", que muestra el modo de funcionamiento de la unidad, se muestra de forma simultánea tal y como se ha descrito anteriormente.

"LAMP" iluminado (naranja)

Cuando se aproxima el momento de la sustitución de la lámpara (el tiempo de funcionamiento de la lámpara ha superado las 2.900 horas)

Visualización de advertencias

Puede conocer los detalles de una advertencia a través de las visualizaciones (repetidas) de los indicadores "WARNING" y "LAMP". El indicador "STANDBY/ON", que muestra el modo de funcionamiento de la unidad, se muestra de forma simultánea tal y como se ha descrito anteriormente.

El modo de Advertencia se activa cuando se muestra el mensaje. La proyección se interrumpe y el ventilador de refrigeración se activa durante unos 100 segundos.

La alimentación no puede volver a activarse cuando se realiza la refrigeración. Compruebe lo siguiente una vez completada la refrigeración.

Estado del indicator (fijo/parpadeando)	Frecuencia de parpadeo	Descripción	Comprobación y medida correctora
STANDBY/ON LAMPWARNINGS N M Visualización (Rojo)(*) de modo (Rojo)(*)	x1 Anomalía en la alimentación		Compruebe que no hay nada que bloquee las entradas. Compruebe que la temperatura exterior es normal. Medida correctora: no utilise la unidad hasta que sehaya enfriado. Luego, enciéndala nuevomente.
	x2 El ventilador de refrigeración se detuvo de forma anormal
	x3 La temperatura interna es anormalmente alta
	x4 La temperatura externa es在这方面好
	x5 Función amIENTO anormal del circuito
STANDBY/ON LAMPWARNINGS N M Visualización (Naranja) (Rojo) de modo Parpadeo simultáneo	x1 Función amIENTO anormal del circuito
	x2
	x3
	x4 Función amIENTO anormal de la taps automática de la lente	Compruebe que no hay nada que bloquee la tapa automatística de la lente. Medida correctora: Encienda la unidad�新amente.
STANDBY/ON LAMPWARNINGS N M Visualización (Naranja) (Rojo) de modo	x1 La lámpara no se enciende y la unidad no logra hacer proyecciones	Compruebe que la unidad de lámpara y la taps de la lámpara está instaladascorrectamente. Medida correctora: Encienda la unidad新规amente.
	x2 La lámpara se apaga durante la proyección
	x3 Cuando se retira la taps de la lámpara

Si el modo de Advertencia se activa de nuevo, espere a que se detenga el ventilador de refrigeración y, a continuación, retire el enchufe de la toma de corriente.

(*) Si se ha superado el tiempo programado para la sustitución de la lámpara, es posible que se ilumine el indicador.

Dimensiones

(Unidad: mm)

Superficie superior

Superficie inferior

Frente Superficie posterior

• Las dimensiones son idénticas para todos los modelos.

Índice alfabético

Accesorios 11

Accesorios opcionales 11

Accionador 59

Administración de color 38

MENÚ AVANZADO 17

Ajuste de la calidad de la imagen 47

Ajuste de la distorsión de la pantalla de proyección 27

Ajuste de píxeles 53

Ajuste Gamma 41

Ajustes y configuración mediante el menú 45

Anamórfico 54

Aspecto 31

B ANTES/DESPUÉS 17

Brillo 49

Cancelación de diafonía 3D 34

Características principales 12

Clear Motion Drive 44

Color de fondo 58

COLOR P.FILE 36

Conexión 22

Configuración 3D 34, 51

Contraste 49

Control de la lente 27

Control externo 70

Control remoto 17

Controles y características 14

Conversión 2D/3D 34

Corrección de la distorsión 54

Corrección de la distorsión trapezoidal 54

Corrección de la pantalla 30

Corrección de sombras/zonas brillantes 43

Corrección del entorno 30

Cuando aparezcan los siguientes mensajes... 69

D Densidad de color 49

Dimensiones 80

Distancia de proyección 75

E Edición del nombre de usuario 47

Emisor de sincronización 3D 11,32

Enlace de entrada HDMI 50

Enmascaramiento de la pantalla 51

CONFIGURACIÓN ENV. 17

Espacio de color 50

Espacio de color HDMI 50

Especificaciones 74

F Foco 28

Formato 3D 33

G Gafas 3D 11,32

GAMMA 41

Instalación del emisor de sincronización de 3D...32

Interpolación de fotogramas 44

L Lado a lado 33

Lámpara 11

LENS AP. 17

Lente 14

Limpieza y sustitución del filtro 64

M Memoria de la lente 27

Método de instalación 19

Modo de altitud elevada 54

Modo Eco 59

Modo Imagen 35

Montaje en techo 20

N Nivel de entrada HDMI 50

NIVEL MPC 39

NR 49

O Opciones de menú 45

P P.ANALYZER 17

Paquete de fotogramas 33

Perfil de color 36

PIC. ADJ. 49

Posición de visualización 51

Posición del menú 58

Potencia de la lámpara 47

Precauciones durante la instalación 19

Producto de filtro 64

Progresivo 51

R Red 59

Reinicialización de la lámpara 60

Resolución de entrada 60,77

RGB 50

RS-232C 23

S Selección de idioma 58

Señal de entrada 60,77

Solución de problemas 65

Sombra de color 50 Superior e inferior 33 Sustitución de la lámpara 61 Sustitución del filtro 64

T Tamaño de la imagen y distancia de proyección 75

Tapa de la lente 14 Tapa de la lente 11 Temperatura de color 48 Temporizador de apagado 59 Terminal de entrada HDMI 22 Terminales de entrada 16 THX 13

Tono de Imagen 48

V Ver. del software 60

Vida de la lámpara 60 Visualización de líneas 58 Visualización de películas en 3D 32 Visualización de señales 60 Visualización de videos 25 Visualización del logotipo 58 Visualizador de indicadores 78

Z Zoom 28

JVC
