130C - Desbrozadora HUSQVARNA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Desbrozadora
Marca	Husqvarna
Modelo	130C
Peso (sin combustible ni herramienta de corte)	5,0 kg
Motor	Motor de gasolina de dos tiempos
Cilindrada	28 cm³
Potencia máx. del motor	0,7 kW a 8000 rpm
Régimen de ralentí	2800-3200 rpm
Régimen máx. recomendado	8000 rpm
Capacidad del depósito de combustible	0,5 L
Mezcla de combustible	Gasolina sin plomo + aceite de dos tiempos (50:1)
Bujía de encendido	Champion QCJ-8Y (separación 0,6 mm)
Cabezal de corte	Cabezal desbrozador (hilo de nylon 2,03-2,67 mm)
Accesorios homologados	Protección de la herramienta de corte (ref. 531 12 79-13), cabezales RapidReplace T25/T35
Sistema antivibraciones	Sí, integrado entre motor y eje
Dispositivos de seguridad	Interruptor de parada, bloqueo del gatillo del acelerador, protección de la herramienta de corte
Mantenimiento recomendado	Limpieza del filtro de aire, bujía de encendido, sistema de refrigeración, engrase del engranaje angular (cada semana/mes)
Uso previsto	Corte de hierba únicamente

Preguntas frecuentes - 130C HUSQVARNA

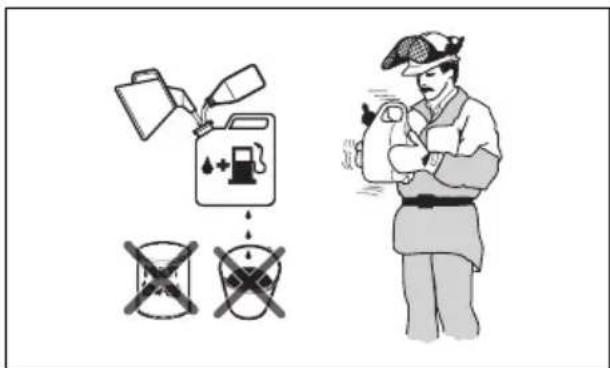

¿Qué tipo de combustible utilizar para la Husqvarna 130C?

Utilice una mezcla de gasolina sin plomo (índice de octano min. 90 RON) y aceite para motor de dos tiempos de calidad, en una proporción de 50:1 (2% de aceite). Opte por el combustible premezclado Husqvarna para un mejor rendimiento.

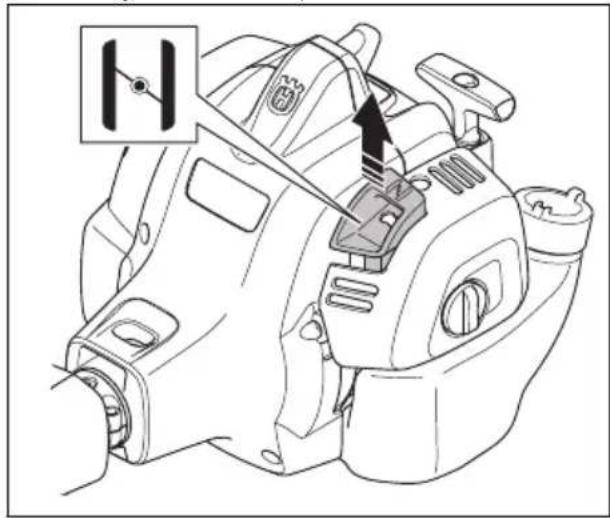

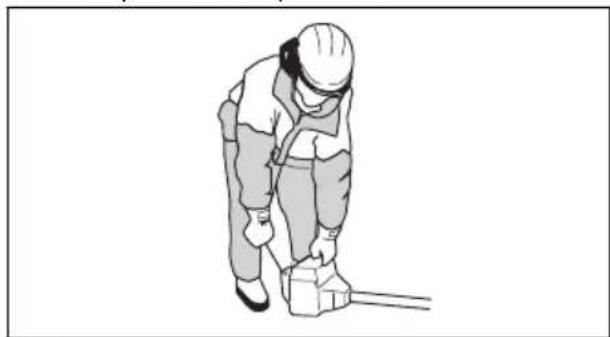

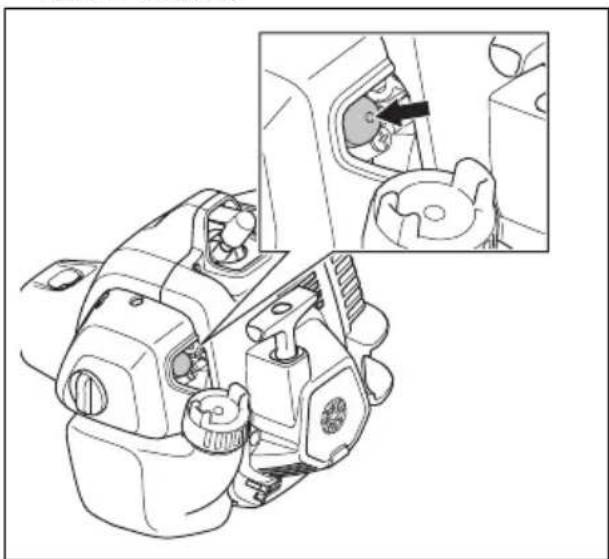

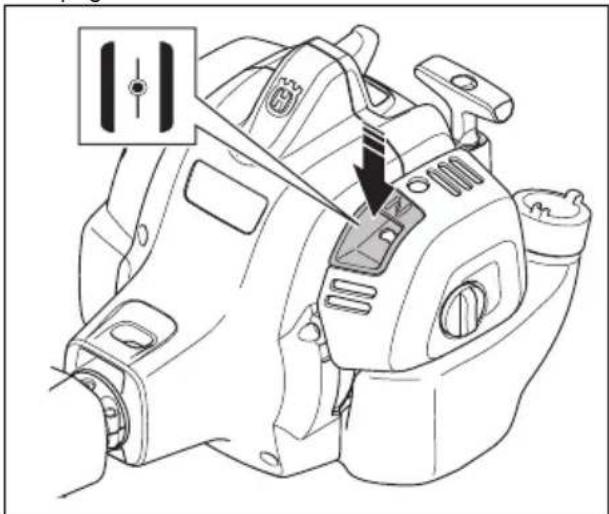

¿Cómo arrancar el motor en frío?

Presione 10 veces la bomba de cebado, cierre el estrangulador, tire 3 veces de la cuerda del arrancador, luego abra parcialmente el estrangulador y tire hasta que arranque. Deje calentar 10 segundos antes de abrir completamente el estrangulador.

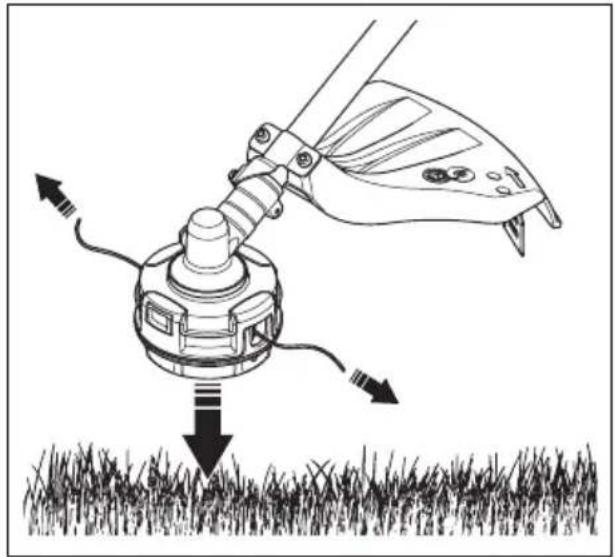

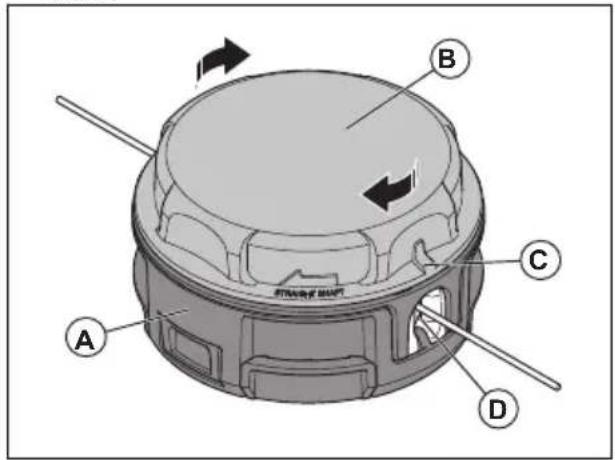

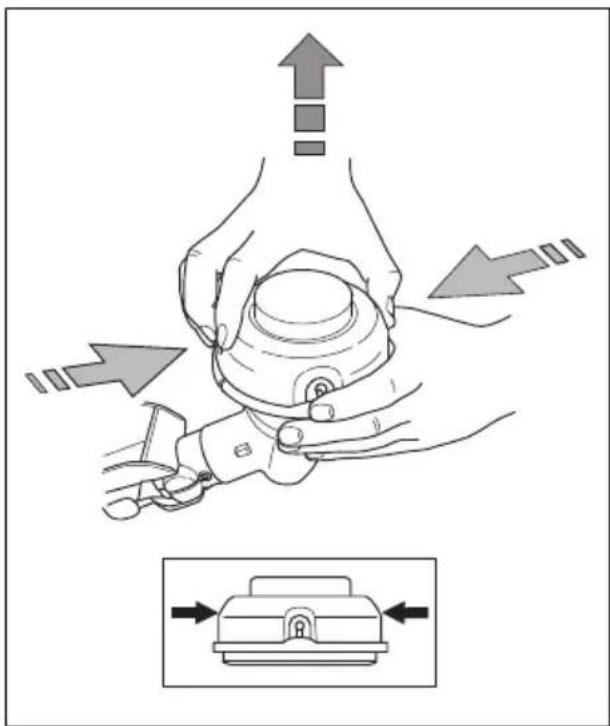

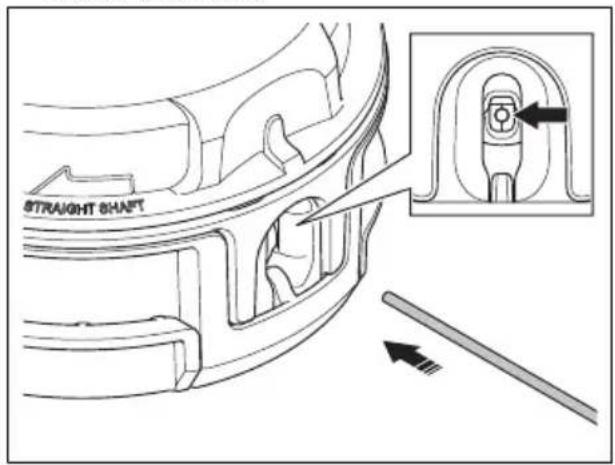

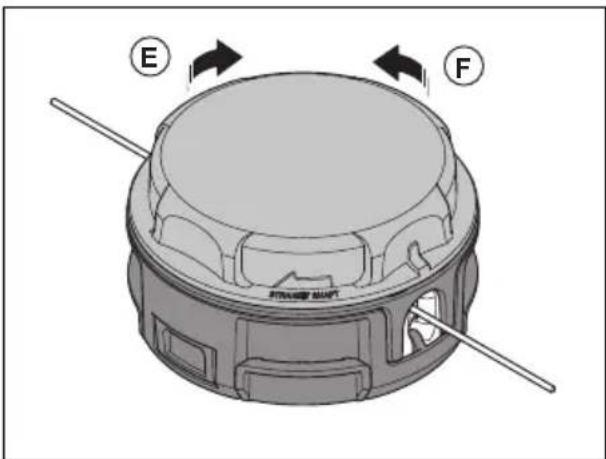

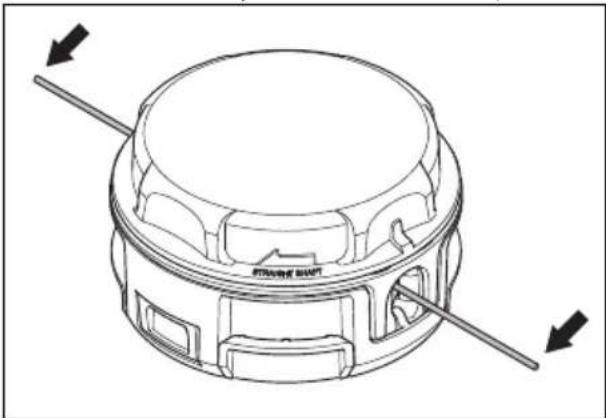

¿Cómo reemplazar el hilo de corte?

Para el cabezal 130C, sostenga la mitad inferior y gire la mitad superior en sentido antihorario (eje curvo) u horario (eje recto) hasta alinear los triángulos. Inserte aproximadamente 6,7 m de hilo nuevo en los agujeros, luego gire para enrollar dejando 127 mm a cada lado.

¿Cuál es la distancia de seguridad a respetar?

Mantenga una distancia de al menos 15 metros entre el usuario y cualquier otra persona o animal durante el funcionamiento. Deténgase inmediatamente si alguien se acerca.

¿Con qué frecuencia hay que limpiar el filtro de aire?

Limpie el filtro de aire cada semana o más a menudo en condiciones de polvo. Golpéelo suavemente sobre una superficie plana; no use disolventes ni aire comprimido. Reemplácelo si está dañado.

¿Qué hacer si el motor no arranca?

Verifique el tipo de combustible, la bujía de encendido (limpia y seca), el filtro de aire y los trinquetes del arrancador. Si el problema persiste, consulte un taller autorizado.

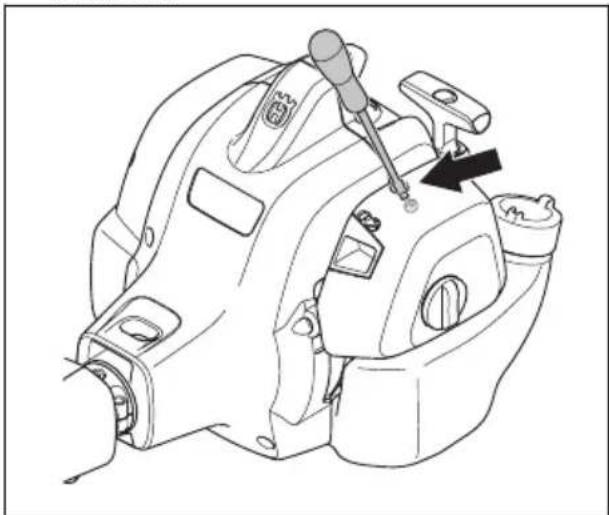

¿Cómo ajustar el régimen de ralentí?

Gire el tornillo de ralentí (T) en sentido horario hasta que la herramienta de corte comience a girar, luego en sentido antihorario hasta que se detenga. El ralentí correcto es estable sin que la herramienta gire.

¿Se pueden usar otras herramientas de corte que no sean el cabezal de hilo?

No, utilice únicamente cabezales desbrozadores homologados Husqvarna (T25, T35, RapidReplace) y hilo de corte flexible. No se permiten cuchillas metálicas para el corte de hierba.

¿Cómo almacenar la desbrozadora en invierno?

Vacíe el depósito de combustible, limpie el aparato, retire la bujía de encendido y guárdelo en un lugar seco y ventilado, alejado de fuentes de calor. Use la funda de transporte para proteger la herramienta de corte.

¿Dónde encontrar piezas de repuesto?

Utilice exclusivamente piezas originales Husqvarna. Póngase en contacto con un centro de servicio autorizado para cualquier reparación o reemplazo de piezas. Los accesorios homologados se enumeran en el manual.

MANUAL DE USUARIO 130C HUSQVARNA

ES-MX Manual de usuario 24-47

Funcionamiento.... 33

Mantenimiento.... 41

Solución de problemas.... 44

Transporte y almacenamiento.... 45

Datos técnicos.... 45

Accesorios.... 46

Introducción

Descripción del producto

El producto es una recortadora de césped con un motor de combustión.

Se realiza un trabajo constante para aumentar su seguridad y la eficiencia durante la operación. Póngase en contacto con su taller de servicio para obtener más información.

Uso previsto

El producto se utiliza con un cabezal de corte para cortar césped. No utilice el producto para otras tareas que no sean cortar y desbrozar césped.

Nota: Las normativas nacionales pueden establecer un límite para el funcionamiento del producto.

Utilice el producto solo con accesorios aprobados por el fabricante. Consulte Accesorios en la página 46.

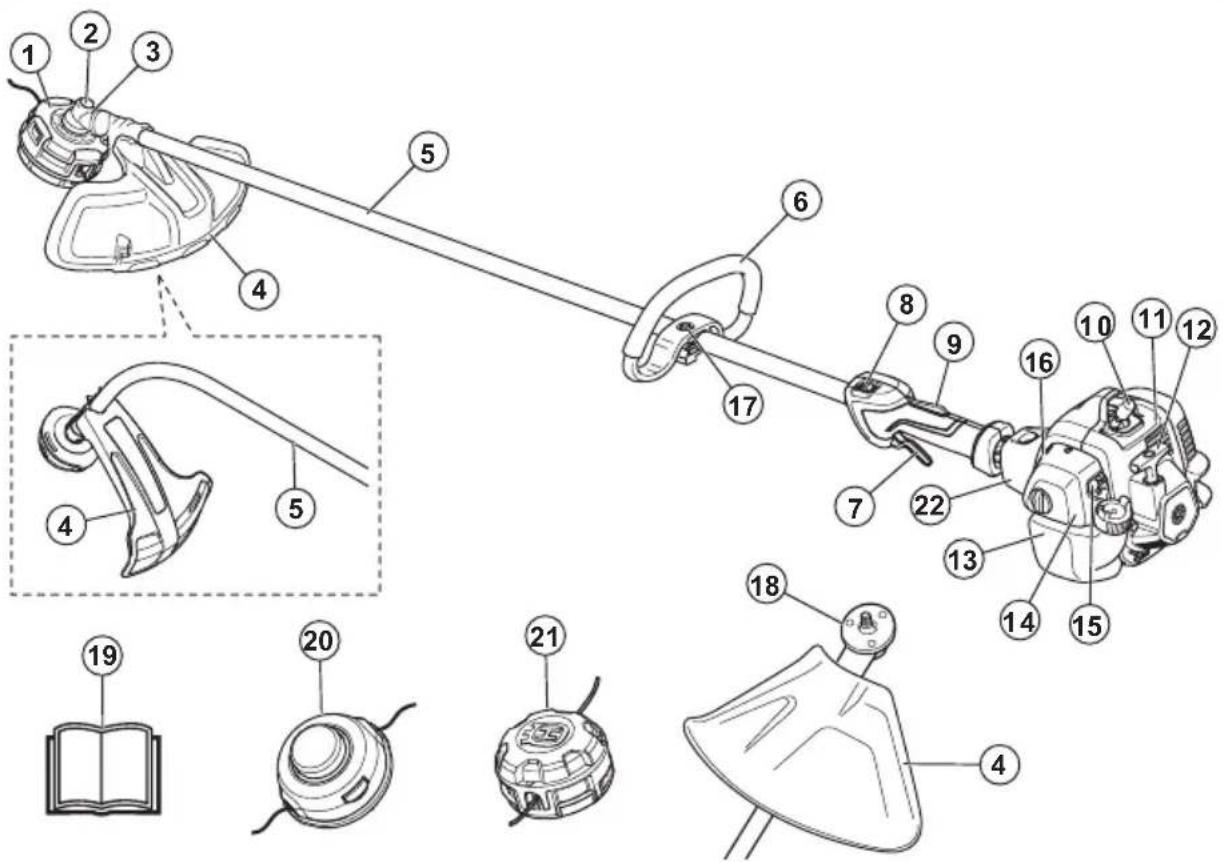

Descripción general del producto

1. Cabezal de corte
2. Tapón de llenado de grasa
3. Engranaje angulado

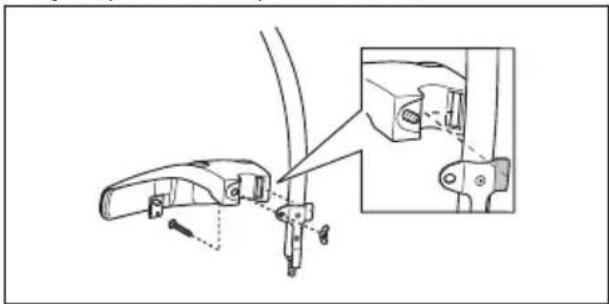

4. Protección del equipo de corte

5. Eje

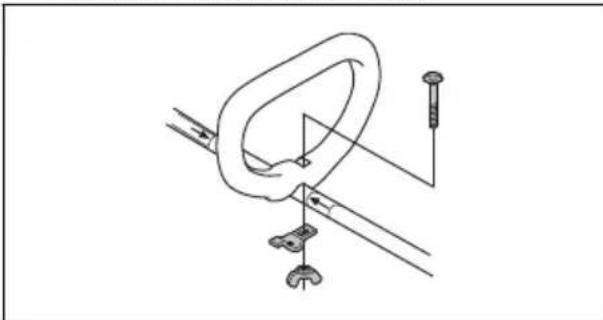

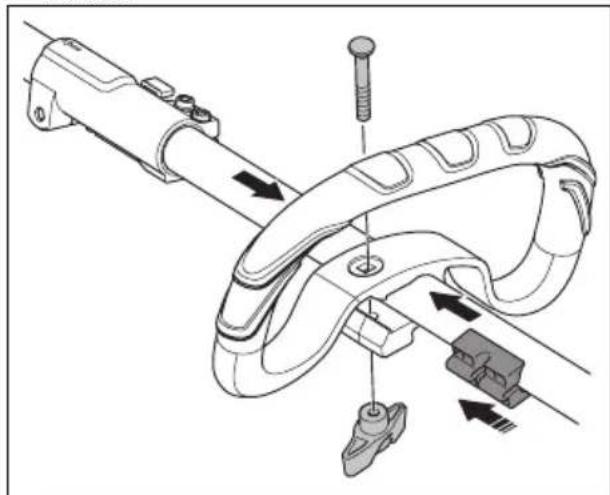

6. Mango cerrado
7. Acelerador

8. Interruptor de detención

9. Bloqueo del acelerador

10. Sombrerete de bujía y bujía
11. Cubierta del cilindro
12. Empuñadura de la cuerda de arranque
13. Depósito de combustible
14. Cubierta del filtro de aire
15. Bulbo de la purga de aire
16. Estrangulador
17. Ajuste del mango
18. Disco de arrastre
19. Manual del usuario
20. Cabezal de corte 130L
21. Cabezal de corte 130C
22. Sistema amortiguador de vibraciones

Símbolos en el producto

ADVERTENCIA: Tenga cuidado y utilice el producto correctamente. Este producto puede causar daños graves o fatales al operador o a otras personas.

Lea atentamente el manual de instrucciones y asegúrese de que entiende las instrucciones antes de usar este producto.

Use protección auricular aprobada. Use protección ocular homologada.

Si tiene el cabello largo, asegúrese de amarrarlo sobre sus hombros.

El producto puede provocar que los objetos salgan expulsados, lo que puede causar lesiones.

Régimen máximo del eje de salida.

Manténgase a un mínimo de 15 m de distancia de las personas y los animales mientras el producto esté funcionando.

Utilice solo cable de corte flexible. No use equipos de corte metálicos para cortar césped.

Las flechas muestran el límite de la posición del mango.

rísticas, se muestra el número de serie. aaaa es el año de producción, ss es la semana de producción.

Nota: Otros símbolos o etiquetas en el producto hacen referencia a requisitos de certificación para algunos mercados.

EPA III

El período de cumplimiento de emisiones al que se hace referencia en la etiqueta de cumplimiento de emisiones indica la cantidad de horas de funcionamiento para la que se ha demostrado que el motor cumple el requisito de emisiones federales. El mantenimiento, reemplazo o reparación de los dispositivos y sistemas de control de emisiones puede realizarlo cualquier establecimiento o persona de que repare motores para uso fuera de carretera.

ABREVIATURAS DE LA ETIQUETA DE CONTROL DE EMISIONES
Información general:
CAL California	EXH/EVP Escape y	evaporación	REGS Reglamentos
DISPL Desplazamiento	EVAP Evap	oración SOR	E Motores todotterreno		pequeños
ECS Sistema de control de emisiones		HRS Horas	US EPA Agencia de Protección		Ambiental de Estados Unidos

Sistema de control de emisiones de escape:
ECM	Módulo de control del motor (afinación automática)	OC	Catalizador oxidante
EM	Modificación del motor	TWC	Catalizador de tres vías

Sistemas de control de emisiones por evapora-ción:
C Coextrusionado (multicapa)		P	HDPE o PE tra-tados
N Nailon	S	Sellado

Proposición 65 de California

ADVERTENCIA!

Los gases de escape del motor de este producto contienen sustancias químicas conocidas en el Estado de California como causantes de cáncer, defectos congénitos y otros daños reproductivos.

Responsabilidad del fabricante

Como se menciona en las leyes de responsabilidad del fabricante, no nos hacemos responsables de los daños que cause nuestro producto si:

• el producto se repara incorrectamente
• el producto se repara con piezas que no son del fabricante o que este no autoriza
• el producto tiene un accesorio que no es del fabricante o que este no autoriza
• el producto no se repara en un centro de servicio autorizado o por una autoridad aprobada.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para señalar las piezas particularmente importantes del manual.

ADVERTENCIA: Se utilizan para señalar el riesgo de lesiones graves o mortales para el operador o para aquellos que se encuentren cerca si no se siguen las instrucciones del manual.

PRECAUCIÓN: Se utilizan para señalar el riesgo de dañar la máquina, otros materiales o el área adyacente si no se siguen las instrucciones del manual.

Nota: Se utilizan para entregar más información necesaria en situaciones particulares.

Instrucciones generales de seguridad

ADVERTENCIA: Lea

atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• Una desbrozadora, un quita arbustos o una recortadora pueden resultar peligrosos si se utilizan de manera inapropiada o incorrecta, ya que pueden causar daños graves o fatales al operador u otras personas. Es muy importante que lea y comprenda el contenido de este manual de usuario.
• Bajo ninguna circunstancia se puede modificar el diseño del producto sin autorización del fabricante. No utilice nunca un producto que ha sido modificado de cualquier modo con respecto a la especificación original y utilice siempre accesorios originales. Las modificaciones o accesorios no autorizados pueden provocar daños personales o la muerte del operador u otras personas.
• El interior del silenciador contiene productos químicos que pueden ser cancerígenos. Evite el contacto con estos elementos en caso de que se dañe el silenciador.
• En este producto se genera un campo electromagnético durante su funcionamiento. Este campo puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o fatales, recomendamos a las personas con implantes médicos consultar a su médico y al fabricante del implante médico antes de usar esta máquina.

Seguridad de vibración

Este producto solo sirve para su uso ocasional. El funcionamiento continuo o regular del producto puede provocar la enfermedad de Dupuytren o problemas médicos equivalentes producto de las vibraciones. Examine la condición de sus manos y dedos si opera el producto regular o continuamente. Si sus manos o dedos tienen una decoloración, dolor, cosquilleo o se sienten entumecidos, detenga el trabajo y póngase en contacto con un médico de inmediato.

Instrucciones de seguridad para el funcionamiento

ADVERTENCIA: Lea

atentamente las instrucciones de advertencia siguientes antes de usar el producto.

- Debe entender la diferencia entre desbroce de césped y recorte de césped antes de usarlo.

- Si se encuentra en una situación en la que no está seguro de cómo proceder, debe preguntarle a un experto. Póngase en contacto con el distribuidor o el taller de servicio. Evite todos los usos que considere que están más allá de su capacidad.

- Nunca utilice un producto que esté defectuoso. Realice las comprobaciones de seguridad, el mantenimiento y las instrucciones de servicio descritas en este manual. Especialistas capacitados y calificados deben llevar acabo algunas medidas de mantenimiento y servicio. Consulte Mantenimiento en la página 41.

- Todas las tapas, protecciones y mangos deben estar montados antes de arrancar la máquina. Asegúrese de que el sombrerete de bujía y el cable de encendido estén en perfecto estado para evitar el riesgo de descarga eléctrica.

- No utilice nunca la máquina si está cansado, bajo la influencia del alcohol o las drogas, medicamentos o cualquier cosa que pudiera afectar su visión, vigilancia, coordinación o criterio.

- No utilice la máquina en condiciones climáticas desfavorables, como niebla densa, lluvia intensa, tempestad, frío intenso, etcétera. Trabajar con mal tiempo es agotador y, a menudo, se presentan más riesgos, como suelo con hielo, dirección de corte impredecible, etcétera.

- Los únicos accesorios que pueden utilizarse con esta unidad de motor son los equipos de corte que recomendamos. Consulte Accesorios en la página 46.

- Nunca permita que los niños utilicen el producto o que estén cerca de este. Debido a que el producto está equipado con un interruptor de arranque/detención que se acciona por resorte y se puede arrancar con baja velocidad y fuerza desde el mango de arranque, incluso niños pequeños pueden, en determinadas circunstancias, lograr la fuerza necesaria para arrancar el producto. Esto puede significar riesgo de daños personales graves. Por consiguiente, saque el sombrerete de bujía cuando no se supervise el producto atentamente.

- Hacer funcionar un motor en un área confinada o mal ventilada puede producir la muerte por asfixia o intoxicación por monóxido de carbono.

- Toda la cubierta del embrague y el eje deben estar montados antes de encender la máquina; de lo contrario, el embrague se puede desprender y puede causar daños personales.

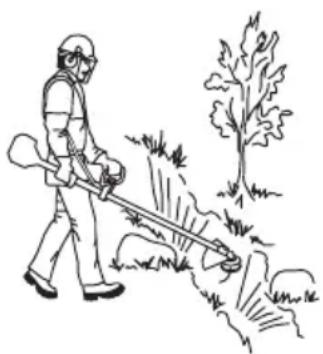

- Asegúrese de que ninguna persona o animal se acerque a menos de 15 m mientras trabaja. Cuando varios operadores trabajen en la misma zona, la distancia de seguridad debe ser de al menos 15 m. De lo contrario, existe el riesgo de que se produzcan lesiones personales graves. Detenga el producto de inmediato si alguien se acerca. Nunca balancee el producto sin mirar primero hacia atrás para asegurarse de que

nadie se encuentre dentro de la zona de seguridad.

• Asegúrese de que ni personas, ni animales ni ningún objeto o elemento puedan influir en su control del producto o que no entren en contacto con el equipo de corte u objetos flojos que son lanzados por el equipo de corte. No obstante, no utilice el producto, a menos que pueda pedir ayuda en caso de que ocurra un accidente.
• Siempre inspeccione la zona de trabajo. Quite todos los objetos sueltos, como piedras, cristales rotos, clavos, alambres de acero, cuerdas, etcétera., que podrían ser lanzados o enredarse en el equipo de corte.
• Cerciórese de que puede caminar y mantenerse de pie con seguridad. Revise el área a su alrededor para detectar posibles obstáculos (raíces, piedras, ramas, zanjas, etc.) en caso de que tenga que moverse repentinamente. Tenga sumo cuidado al trabajar en terreno inclinado.

• Mantenga un buen equilibrio en todo momento. No se estire demasiado.
• Siempre sujete el producto con ambas manos. Mantenga el producto al lado derecho de su cuerpo.
• Mantenga el equipo de corte por debajo de la cintura.
• Apague el motor antes de pasar a otra área. Coloque la protección para transportes antes de llevar o transportar el equipo una cierta distancia.
• Nunca suelte el producto con el motor activado a menos que lo tenga a la vista.
• Pare el motor y el equipo de corte antes de quitar el material que se ha enrollado en el eje de la hoja. Ni el usuario del producto ni ninguna otra persona debe intentar retirar el material cortado mientras el motor está en marcha o el equipo de corte está girando, ya que esto puede provocar lesiones graves. El engranaje angulado puede calentarse durante el uso y es posible que permanezca caliente por un largo tiempo. Si lo toca, puede quemarse.

• Esté atento a que no salgan objetos despedidos. Use siempre protección ocular homologada. No se apoye nunca sobre la protección del equipo de corte. Es posible que las piedras, residuos, etcétera, salgan despedidos en dirección a los ojos y le causen ceguera o lesiones graves.

• Algunas ramas o césped podrían quedar atrapados entre la protección y el equipo de corte. Detenga el motor antes de limpiar el producto.

• Reduzca siempre la velocidad del motor a ralentí después de cada tarea. Utilizar la máquina períodos prolongados a aceleración máxima sin ninguna carga en el motor puede provocar daños graves al motor.
• Preste atención a las señales de advertencia o gritos cuando utilice protectores auriculares. Siempre retire sus protectores auriculares apenas se detenga el motor.
• La sobreexposición a las vibraciones puede producir trastornos vasculares o nerviosos en personas que padecen de trastornos circulatorios. Póngase en contacto con su médico si experimenta síntomas de la sobreexposición a las vibraciones. Estos síntomas incluyen entumecimiento, pérdida de sensibilidad, hormigueo, ardor, dolor, pérdida de fuerza y cambios en el color o el estado de la piel. Normalmente, estos síntomas se presentan en los dedos, manos o muñecas.
• No utilice un producto con un sombrerete de bujía dañado.
• No utilice un producto con un silenciador defectuoso.
• Mantenga todas las partes del cuerpo lejos del equipo de corte giratorio y superficies calientes.
• Nunca utilice un producto con un silenciador defectuoso.
• Nunca arranque ni utilice el producto en interiores, cerca de material combustible ni en espacios que no cuenten con una ventilación adecuada. Los gases de escape del motor contienen monóxido de carbono, un gas inodoro, tóxico y altamente peligroso. Además, los gases de escape están calientes y pueden contener chispas que podrían provocar un incendio.

Equipo de protección personal

ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto.

- Utilice siempre el equipo de protección personal adecuado cuando use el producto. El equipo de protección personal no puede impedir el riesgo de lesiones, pero disminuirá el grado de lesión si ocurre un accidente. Permita que su distribuidor le ayude seleccionar el equipo adecuado.

- Utilice un casco protector cuando exista el riesgo de caída de objetos.

- Utilice protectores auriculares aprobados que proporcionen una reducción de ruido adecuada. La exposición prolongada al ruido puede causar la pérdida permanente de la audición.

- Use protección ocular aprobada. Si utiliza un visor, también debe usar gafas protectoras homologadas. Las gafas protectoras homologadas deben cumplir con la norma ANSI Z87.1 de EE. UU. o EN 166 para países de la UE.

- Utilice guantes cuando sea necesario, por ejemplo, cuando conecte, examine o limpie el equipo de corte.

- Use botas de protección con punta de acero y suelas antideslizantes.

- Utilice ropa de material resistente. Use siempre pantalones largos y gruesos, y mangas largas. Evite usar ropas holgadas que se puedan enganchar con ramas. No trabaje con joyas, pantalones cortos, sandalias ni con los pies

descalzos. Asegure su cabello por encima del nivel de los hombros.

- Mantenga un equipo de primeros auxilios a mano.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea

atentamente las instrucciones de advertencia siguientes antes de usar el producto.

En esta sección se describen las características de seguridad del producto y su propósito, y cómo deben llevarse a cabo las comprobaciones y el mantenimiento para asegurarse de que funciona correctamente. Consulte las instrucciones bajo el título Introducción en la página 24 para ver dónde están situados estos componentes en el producto.

La vida útil del producto se puede reducir y el riesgo de accidentes puede aumentar si el mantenimiento del producto no se realiza correctamente y si el servicio o las reparaciones no se llevan a cabo de forma profesional. Si necesita más información, comuníquese con su taller de servicio más cercano.

ADVERTENCIA: No utilice nunca un producto con componentes de seguridad defectuosos. El equipo de seguridad del producto se debe inspeccionar y mantener tal como se describe en esta sección. Si el producto no pasa exitosamente alguna de estas comprobaciones, póngase en contacto con el taller de servicio para que lo reparen.

PRECAUCIÓN: Todos los trabajos de servicio y reparación de la máquina requieren una formación especial. Esto aplica especialmente al equipo de seguridad. Si la máquina no pasa exitosamente alguna de las comprobaciones indicadas a continuación, póngase en contacto con el taller de servicio. La compra de alguno de nuestros productos le garantiza la disponibilidad de mantenimiento y servicio profesionales. Si el comerciante que vende la máquina no es un concesionario de servicio, pídale la dirección del taller de servicio más cercano.

Comprobación del fiador del acelerador

El fiador del acelerador está diseñado para evitar el funcionamiento accidental del acelerador.

1. Presione el fiador del acelerador (A) y asegúrese de que el acelerador se libere (B). Cuando suelta la manija, el fiador del acelerador y el acelerador vuelven a sus posiciones iniciales. Este movimiento se controla mediante dos muelles de retorno independientes. En esta posición el acelerador se bloquea automáticamente en la posición de ralentí.

1. Asegúrese de que el acelerador esté bloqueado en la posición de ralenti cuando el fiador del acelerador se suelta.

1. Presione el fiador del acelerador y asegúrese de que vuelva a su posición inicial cuando lo suelte.

1. Compruebe que el acelerador y el fiador del acelerador se muevan con facilidad y que los muelles de retorno funcionen correctamente.

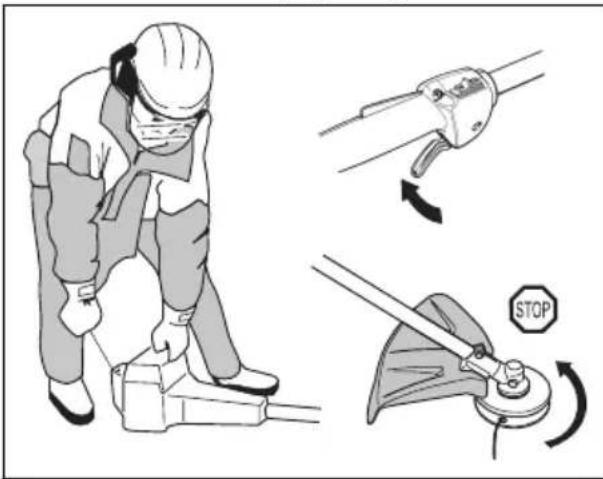

1. Encienda el producto (consulte las instrucciones en Para arrancar un motor frío en la página 35) y aplique aceleración máxima.

2. Suelte el acelerador y asegúrese de que el equipo de corte se detenga y permanezca inmóvil. Si el equipo de corte gira con el acelerador en la posición de ralentí, se debe comprobar el ajuste de ralentí del carburador. Consulte las instrucciones en el capítulo Mantenimiento en la página 41.

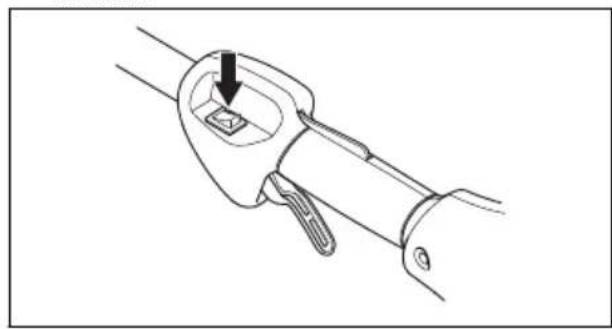

Para comprobar el interruptor de detención

1. Arranque el motor.
2. Mueva el interruptor de detención a la posición de detención y asegúrese de que el motor se detenga.

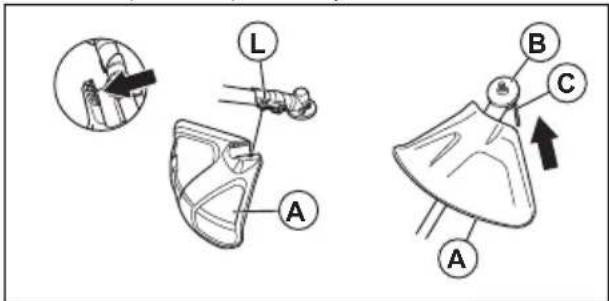

Comprobación de la protección del equipo de corte

ADVERTENCIA: No utilice un equipo de corte sin una protección para equipo de corte aprobada y correctamente acoplada. Consulte Accesorios en la página 46.

ADVERTENCIA: Utilice siempre la protección para el equipo de corte recomendada para el equipo de corte que utilice. Un montaje incorrecto o defectuoso de una protección para el equipo de corte puede provocar daños personales graves. Consulte Datos técnicos en la página 45.

La protección del equipo de corte evita lesiones provocadas por un objeto suelto que sale expulsado

en dirección al usuario. También evita lesiones que se producen si toca el equipo de corte.

1. Realice una comprobación visual para determinar si existen daños, por ejemplo, grietas.
2. Reemplace la protección del equipo de corte si está dañada.

Para comprobar el sistema amortiguador de vibraciones

ADVERTENCIA: El uso de un hilo mal enrollado o de un equipo de corte incorrecto aumenta el nivel de vibraciones.

El sistema amortiguador de vibraciones reduce las vibraciones entre la unidad del motor y la unidad del eje, lo que facilita el funcionamiento. Consulte la sección Descripción general del producto en la página 24 para conocer la ubicación de los amortiguadores de vibraciones en el producto.

1. Detenga el motor.
2. Realice una inspección visual para detectar deformaciones y daños, por ejemplo, grietas.
3. Asegúrese de que los amortiguadores de vibraciones estén fijados correctamente.

Equipo de corte

ADVERTENCIA: Lea atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• Realice el mantenimiento periódico. Permita que un centro de servicio autorizado examine frecuentemente el equipo de corte para realizar ajustes o reparaciones.

• El rendimiento del equipo de corte aumenta.
• La vida útil del equipo de corte aumenta.
• Disminuye el riesgo de accidentes.

- Solamente utilice una protección aprobada para el equipo de corte. Consulte Accesorios en la página 46

- No utilice un equipo de corte dañado.

- Solamente utilice una protección aprobada para el equipo de corte. Consulte Accesorios en la página 46 - No utilice un equipo de corte dañado.

Cabezal de corte para hierba

- Asegúrese de enrollar el hilo de la recortadora de césped firme y equitativamente alrededor del tambor para disminuir la vibración.

• Utilice solamente cabezales e hilos de corte para hierba aprobados. Consulte Para recortar el césped en la página 37.
• Utilice una longitud correcta de hilo para la recortadora. Un hilo largo para la recortadora utiliza más potencia del motor que un hilo corto.
• Asegúrese de que la cortadora en la protección del equipo de corte no está dañada.
• Empape el hilo de la recortadora de césped en agua durante 2 días antes de conectarlo al producto. Esto aumenta la vida útil del hilo de la recortadora de césped.
• Consulte las instrucciones del equipo de corte para usar el procedimiento adecuado para cargar el hilo de la recortadora y su diámetro adecuado.

Seguridad del combustible

ADVERTENCIA: Lea

atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• No arranque nunca el producto si derrama combustible sobre este. Seque el derrame y deje que los restos de combustible se evaporen.
• Nunca arranque el producto si ha derramado combustible sobre sí mismo o su ropa. Cámbiese de ropa y lave la parte de su cuerpo que entró en contacto con el combustible. Utilice jabón y agua.
• Nunca arranque el producto si el producto tiene fugas de combustible. compruebe regularmente si hay fugas en el tapón y las tuberías de combustible.
• Ponga siempre el producto en una superficie plana y asegúrese de que el equipo de corte no pueda entrar en contacto con algún objeto mientras se agrega combustible.
• Tenga cuidado cuando manipule combustible. Tenga en consideración el riesgo de incendio, explosión e intoxicación respiratoria.
• Tenga precaución al manipular el combustible y asegúrese de que haya buena ventilación. El combustible y sus vapores son altamente inflamables y pueden causar lesiones graves cuando se inhalan o si entran en contacto con la piel.
• Mezcle y vierta el combustible en el exterior, donde no haya chispas ni llamas.
• No fume ni coloque objetos calientes cerca del combustible.
• Siempre detenga el motor y deje que se enfrie durante algunos minutos antes de rellenar con combustible.
• Cuando rellene con combustible, abra el tapón de combustible lentamente para que toda la presión se libere suavemente.

• Apriete el tapón de combustible cuidadosamente después de rellenar con combustible.

• Limpie el área alrededor del tapón de combustible. La contaminación en el depósito puede ocasionar problemas de funcionamiento.

• Siempre mueva el producto 3 m (10 pies) o más lejos de la zona donde de la fuente de combustible y donde rellena con combustible antes de arrancar.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea

atentamente las instrucciones de advertencia siguientes antes de usar el producto.

• Detenga el motor, asegúrese de que el equipo de corte se detenga y deje que se enfríe antes de realizar el mantenimiento.
• Desconecte el sombrerete de bujía antes de realizar el mantenimiento.
• Los gases de escape del motor contienen monóxido de carbono, un gas inodoro, tóxico y muy peligroso que puede causar la muerte. No

arranque el producto en interiores o en espacios cerrados.

• Los gases de escape del motor están calientes y pueden contener chispas. No encienda el producto en interiores ni cerca de materiales inflamables.
• Accesorios y modificaciones en el producto que no estén aprobados por el fabricante pueden causar lesiones graves o la muerte. No modifique el producto. Siempre utilice accesorios originales.
• Si el mantenimiento no se realiza de manera correcta y regular, aumenta el riesgo de que se produzcan lesiones y que el producto se dañe.
• Solo realice mantenimiento según lo que se indica en este manual de usuario. Solicite que un Husqvarna taller de servicio realice todos los otros servicios.
• Permita que un taller de servicio Husqvarna aprobado realice trabajos de mantenimiento en el producto con regularidad.
• Cambie las piezas dañadas, desgastadas o rotas.

Montaje

Introducción

ADVERTENCIA: Antes de

montar el producto, debe leer y entender el contenido del capítulo sobre seguridad.

ADVERTENCIA: Retire el cable

de la bujía de la bujía antes de montar el producto.

Para conectar el mango cerrado(130L)

1. Fije el mango cerrado sobre el eje entre las flechas.

1. Mueva el separador en la ranura del mango cerrado.

2. Instale la tuerca, la perilla y el perno. No apriete el perno completamente.

3. Ajuste el producto a una posición cómoda.
4. Apriete el perno.

Para conectar el mango cerrado(130C)

1. Conecte el mango cerrado al eje como se muestra en la ilustración y apriete.

1. Asegúrese de conectar el mango cerrado entre las flechas del eje.

Para conectar la protección del equipo de corte y el cabezal de corte (eje recto)

1. Conecte la protección del equipo de corte (A) al eje con el perno (L).
2. Conecte el disco de arrastre (B) al eje de salida.

3. Gire el eje de salida hasta que el orificio en el disco de arrastre se alinee con el orificio en la caja de engranajes.

4. Coloque un destornillador pequeño (C) en el orificio para bloquear el eje.

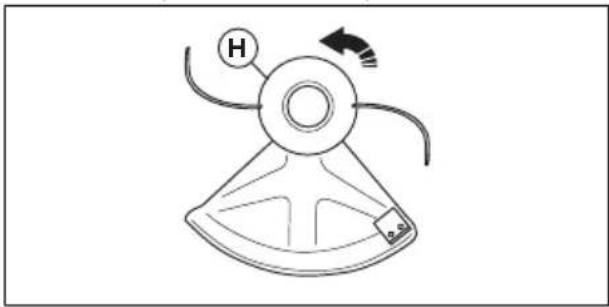

1. Gire el cabezal de corte (H) hacia la izquierda para apretar el cabezal de corte a la caja de cambios. (roscas izquierdas).

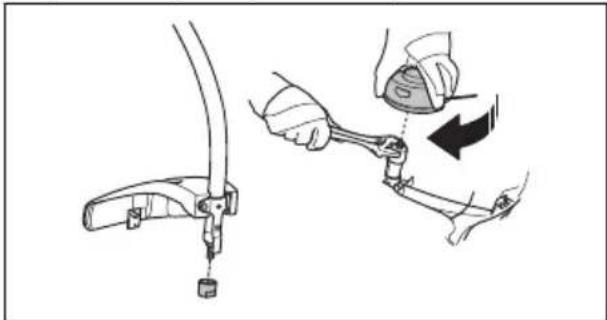

Para conectar la protección del equipo de corte y el cabezal de corte (eje curvado)

1. Fije la protección. Apriete la tuerca.

1. Fije el cubo guardapolvo en el eje.

1. Fije el cubo guardapolvo con una llave ajustable para asegurarse de que el eje no gire.

2. Conecte el cabezal de corte al eje. Gire el cabezal de corte hacia la derecha.

Funcionamiento

Combustible

Este producto tiene un motor de dos tiempos.

PRECAUCIÓN: Usar el tipo

incorrecto de combustible puede causar daños en el motor. Utilice una mezcla de gasolina y de aceite para motores de dos tiempos.

Combustible premezclado

- Utilice combustible de alquilato premezclado Husqvarna para obtener el mejor rendimiento y prolongar la vida útil del motor. Este combustible contiene menos químicos dañinos en comparación con el combustible normal, lo cual disminuye los gases de escape dañinos. La cantidad de restos después de la combustión es menor con este combustible, que mantiene más limpios los componentes del motor.

Para mezclar combustible

Gasolina

- Utilice gasolina sin plomo de buena calidad con un contenido máximo de un 10 % de etanol.

PRECAUCIÓN: No utilice gasolina con un octanaje inferior a 90 RON/87 AKI. El uso de gasolina de octanaje inferior puede causar el golpeteo del motor, lo que provoca daños en el motor.

Aceite para motores de dos tiempos

- Para obtener los mejores resultados y el mejor rendimiento, utilice aceite para motores de dos tiempos Husqvarna.

- Si el aceite para motores de dos tiempos Husqvarna no está disponible, utilice un aceite

para motores de dos tiempos de buena calidad para motores enfriados por aire. Contáctese con su concesionario de servicio para seleccionar el aceite correcto.

PRECAUCIÓN: No utilice aceite para motores de dos tiempos para motores fueraborda refrigerados por agua, también conocido como aceite para fueraborda. No utilice aceite para motores de cuatro tiempos.

Para mezclar gasolina y aceite para motores de dos tiempos

Gasolina, litros Aceite para	motores de dos tiempos, litro
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40
Galón estadounidense Onza líquida	EE. UU.
1 2 12
2 1/2 6 12
5 12 78

PRECAUCIÓN: Los errores pequeños pueden influir drásticamente en la proporción de la mezcla cuando se mezclan cantidades pequeñas de combustible. Mida cuidadosamente la cantidad de aceite y asegúrese de obtener la mezcla correcta.

1. Llene la mitad de la cantidad de gasolina en un recipiente limpio para combustible.

2. Agregue la cantidad total de aceite.

3. Agite la mezcla de combustible.

4. Agregue la cantidad restante de gasolina al recipiente.
5. Agite cuidadosamente la mezcla de combustible.

PRECAUCIÓN: No mezcle el combustible durante más de 1 mes cada vez.

Para llenar el depósito de combustible

ADVERTENCIA: Para su seguridad, siga el procedimiento que se indica a continuación.

1. Detenga el motor y deje que se enfríe.
2. Limpie el área alrededor del tapón del depósito de combustible.

1. Agite el recipiente y asegúrese de que el combustible esté totalmente mezclado.
2. Retire lentamente la tapa del depósito de combustible para liberar la presión.
3. Llene el depósito de combustible.

PRECAUCIÓN: Asegúrese de que el depósito de combustible no esté demasiado lleno. El combustible se expande cuando se calienta.

1. Apriete bien la tapa del depósito de combustible cuidadosamente.
2. Limpie los derrames de combustible en el producto y los alrededores.
3. Antes de arrancarlo, aleje el producto 3 m/10' o más del área de recarga de combustible y de la fuente de combustible.

Nota: Para conocer la ubicación del depósito de combustible en el producto, consulte Introducción en la página 24.

Haga lo siguiente antes de usar el producto

ADVERTENCIA: No utilice el producto sin una protección o con una protección defectuosa.

• Examine la zona de trabajo para asegurarse de conocer el tipo de terreno. Examine la pendiente de la tierra y observe si hay obstáculos como piedras, ramas y zanjas.
  • Realice una inspección del producto.
  • Realice las inspecciones de seguridad, mantenimiento y servicio que se indican en este manual.
• Asegúrese de que todas las cubiertas, la protección del equipo de corte y el cabezal de corte estén montados correctamente y no estén dañados. Cambie las piezas dañadas.

Para arrancar un motor frío

1. Presione el bulbo de la bomba de combustible de aire 10 veces.

1. Coloque el estrangulador en la posición de estrangulamiento completa.

1. Mantenga el producto en el suelo con la mano. No se pare sobre el producto.

ADVERTENCIA: No tire del acelerador cuando arranque el motor.

1. Tire de la empuñadura de la cuerda de arranque tres veces con fuerza.

PRECAUCIÓN: No tire de la cuerda de arranque hasta que se detenga. No suelte la cuerda de arranque cuando esté totalmente extendida. Suelte la cuerda de arranque lentamente. Si no se siguen estas instrucciones, se pueden producir daños en el motor.

1. Empuje el estrangulador hacia abajo hasta la posición de estrangulamiento media en el centro.

1. Tire de la empuñadura de la cuerda de arranque hasta que el motor arranque.

Nota: Si el motor no arranca, realice el procedimiento de arranque desde el paso 1.

1. Deje que el motor se caliente durante 10 segundos.

2. Empuje el estrangulador completamente hacia abajo a la posición de estrangulamiento apagada.

1. Mueva la palanca del estrangulador a la posición FULL CHOKE (Estrangulador totalmente abierto).
2. Mueva la palanca del estrangulador a la posición HALF CHOKE (Estrangulador en posición media).
3. Tire de la empuñadura de la cuerda de arranque rápidamente hasta que arranque el motor.
4. Mueva la palanca del estrangulador a la posición NO CHOKE (Estrangulador apagado).

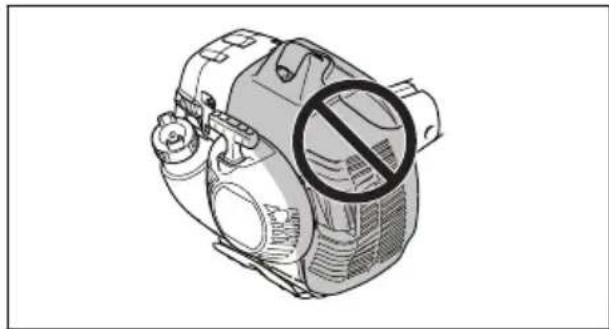

Información sobre la superficie

ADVERTENCIA: No coloque ninguna parte de su cuerpo en el área marcada. Si toca el área marcada en gris puede sufrir quemaduras en la piel. También puede provocar una sacudida eléctrica si el sombrerete de bujía ha sido dañado. No utilice un producto con un sombrerete de bujía dañado.

Para arrancar el motor cuando el combustible está demasiado caliente

Si el producto no arranca, el combustible puede estar demasiado caliente.

Nota: Siempre utilice combustible nuevo y disminuya el tiempo de funcionamiento durante clima cálido.

1. Coloque el producto en un área fresca lejos de la luz solar directa.
2. Permita que el producto se enfríe durante 20 minutos como mínimo.
3. Presione el bulbo de la bomba de combustible repetidamente entre 10 y 15 segundos.
4. Obedezca el procedimiento para arrancar un motor frío. Consulte Para arrancar un motor frío en la página 35.

Para detener el producto

- Presione el interruptor de detención para detener el motor.

Nota: El interruptor de detención regresa automáticamente a su posición inicial.

Recorte de césped con cabezal de corte

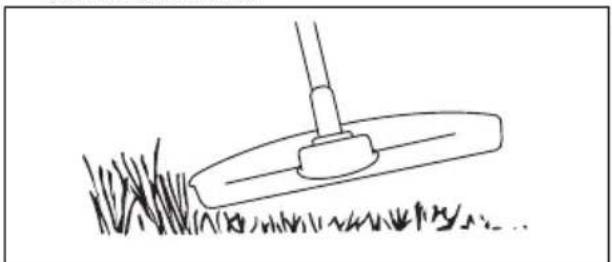

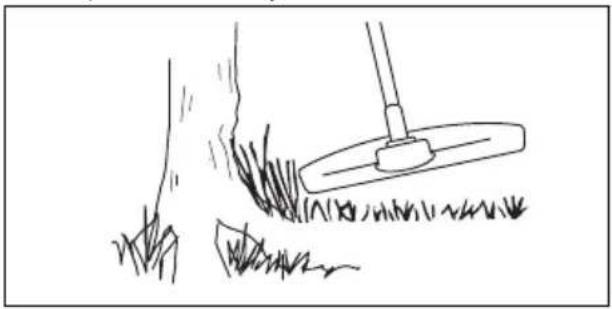

Para recortar el césped

1. Sostenga el cabezal de corte inmediatamente sobre el nivel del suelo en un ángulo. No presione el hilo de la recortadora de césped contra este último.

1. Disminuya la longitud del hilo de la recortadora entre 10 y 12 cm/4 y 4,75".
2. Disminuya el régimen del motor para reducir el riesgo de dañar las plantas.
3. Use una aceleración de un 80 % cuando corte el césped cerca de objetos.

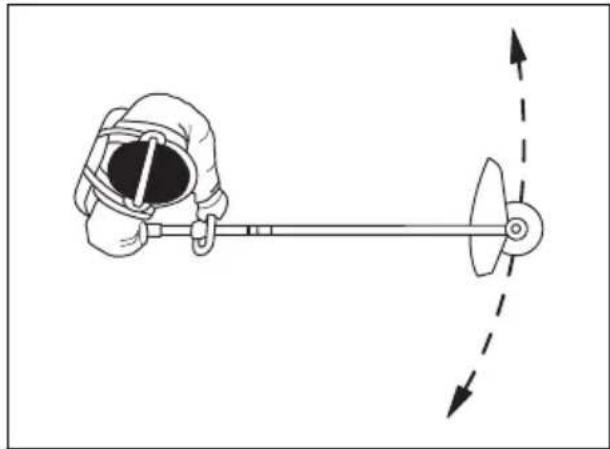

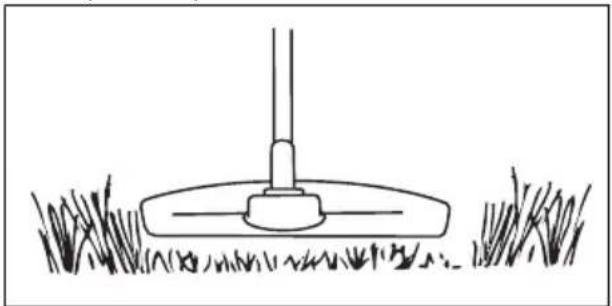

Para cortar el césped

1. Asegúrese de que el hilo de la recortadora de césped esté paralelo al suelo cuando corte.

1. No presione el cabezal de corte contra el suelo. Esto puede provocar daños al producto.

2. Mueva el producto de un lado a otro cuando corte. Utilice la máxima velocidad.

Para barrer el césped

El flujo de aire del hilo giratorio de la recortadora puede usarse para eliminar el césped cortado de una zona.

1. Mantenga el cabezal de corte y el hilo de la recortadora paralelos al suelo y por sobre él.
2. Acelere al máximo.
3. Mueva el cabezal de corte de lado a lado y barra la hierba.

ADVERTENCIA: Limpie la cubierta del cabezal de corte cada vez que monte el nuevo hilo de la recortadora para evitar desestabilizaciones y vibraciones en los manillares. También realice una comprobación de las demás piezas del cabezal de corte y límpielo si es necesario.

Para extender el hilo de la recortadora

- Si el hilo de la recortadora se queda corto durante el funcionamiento, toque el cabezal de corte en una superficie sólida y plana para extender más el hilo. Debe operar el producto a máxima velocidad para obtener el mejor resultado.

Para sustituir el hilo de la recortadora 130C

Para sustituir el hilo de la recortadora (130L)

1. Sujete la mitad inferior (A) del cabezal de corte con una sola mano. Utilice la mano contraria para girar la mitad superior (B) del cabezal de corte.

A B C D STRAWFIE SHAPT

a) Para recortadoras de césped con eje recto, gire la mitad superior del cabezal de corte en el sentido de las agujas del reloj.

b) Para recortadoras de césped con eje curvo, gire la mitad superior del cabezal de corte en el sentido contrario a las agujas del reloj.

Nota: No es necesario empujar la mitad superior del cabezal de corte hacia abajo cuando la gire.

Nota: Cuando gire la mitad superior del cabezal de corte, escuchará un clic.

1. Continúe girando la mitad superior del cabezal de corte hasta que el triángulo (C) se alinee con el orificio (D).
2. Retire y deseche el hilo restante de la recortadora.
3. Corte aproximadamente 6,7 m (22 pies) del nuevo hilo de la recortadora.
4. Coloque un extremo del hilo de la recortadora en uno de los orificios.

STRAIGHT SHAFT

1. Inserte el hilo de la recortadora a través del cabezal de corte y a través del orificio opuesto.

1. Tire el hilo de la recortadora a través del cabezal de corte hasta que haya una longitud igual de hilo de la recortadora en cada lado.
2. Sujete la mitad inferior del cabezal de corte de manera estable con una sola mano. Utilice la mano contraria para girar la mitad superior del cabezal de corte. Continúe girando la mitad superior del cabezal de corte hasta que se hayan extendido aproximadamente 127 mm (5 in) de hilo de la recortadora desde cada orificio.

a) Para recortadoras de césped con eje recto, gire la mitad superior (E) del cabezal de corte en el sentido de las agujas del reloj.
b) Para recortadoras de césped con eje curvo, gire la mitad superior (F) del cabezal de corte en el sentido contrario a las agujas del reloj.

Nota: Si el hilo de la recortadora es demasiado largo en uno de los lados del cabezal de corte, corte el hilo hasta la longitud correcta.

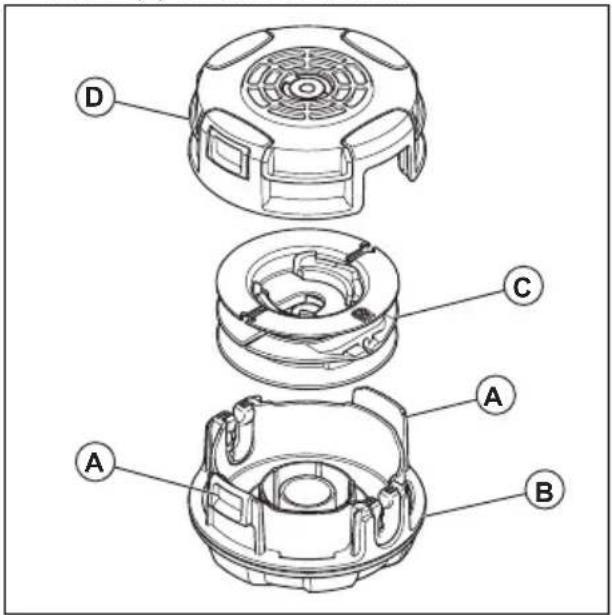

Para inspeccionar y limpiar el cabezal de corte 130L

1. Presione las pestañas (A) para retirar la mitad inferior (B) del cabezal de corte.

1. Retire el carrete (C).
2. Retire y deseche cualquier trozo de hilo de la recortadora y cualquier material no deseado del cabezal de corte y del carrete.
3. Coloque el carrete en la mitad inferior.
4. Acople la mitad superior (D). Asegúrese de que todas las piezas estén bien alineadas y en la posición correcta.
5. Gire el cabezal de corte ensamblado con la mano. Asegúrese de que las mitades superior e inferior estén cerradas por completo y que las pestañas estén completamente conectadas.
6. Para sustituir el hilo de la recortadora, consulte Para sustituir el hilo de la recortadora (130L) en la página 40.

Mantenimiento

Para ajustar el régimen de ralentí

El producto Husqvarna está fabricado de conformidad con especificaciones que reducen las emisiones de gases de escape tóxicos.

1. Asegúrese de que el filtro de aire esté limpio y de que tenga la cubierta del filtro instalada.
2. Gire el tornillo de régimen de ralentí (T) hacia la izquierda hasta que el equipo de corte comience a moverse.

1. Gire el tornillo de régimen de ralentí (T) hacia la izquierda hasta que el equipo de corte se detenga.

El régimen de ralentí es el correcto cuando el motor funciona correctamente en todas las posiciones. El régimen de ralentí debe ser inferior a la velocidad cuando el equipo de corte empiece a girar.

Nota: Consulte Datos técnicos en la página 45 para conocer el régimen de ralentí recomendado.

ADVERTENCIA: Si el equipo de corte no se detiene cuando ajusta el régimen de ralentí, consulte con su concesionario de mantenimiento. No utilice la máquina hasta que esté correctamente ajustada o reparada.

Para revisar el silenciador

ADVERTENCIA: No utilice un producto que tenga un silenciador defectuoso.

ADVERTENCIA: No utilice el producto si falta la rejilla apagachispas en el silenciador o si está defectuosa.

ADVERTENCIA: El silenciador se calienta mucho durante el funcionamiento y después de este, así como en el régimen de ralentí. Utilice guantes protectores para evitar quemaduras.

El silenciador mantiene los niveles de ruido al mínimo y dirige los gases de escape lejos del operador.

1. Detenga el motor.

2. Verifique el silenciador en busca de daños y defectos.

ADVERTENCIA: Las

superficies internas del silenciador contienen químicos que pueden causar cáncer. Tenga cuidado de no tocar estos elementos si el silenciador presenta daños.

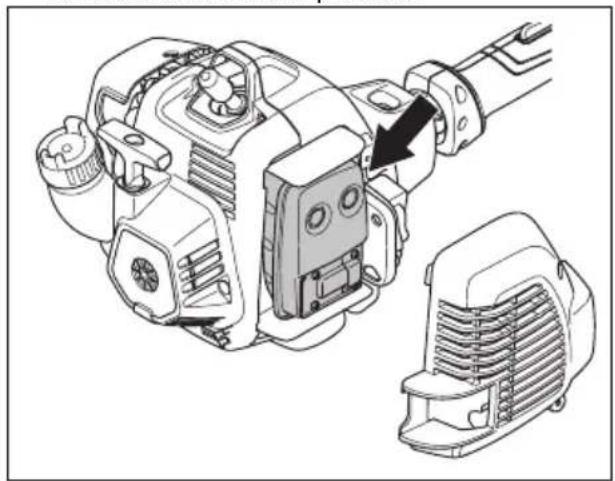

1. Asegúrese de que el silenciador esté correctamente unido al producto.

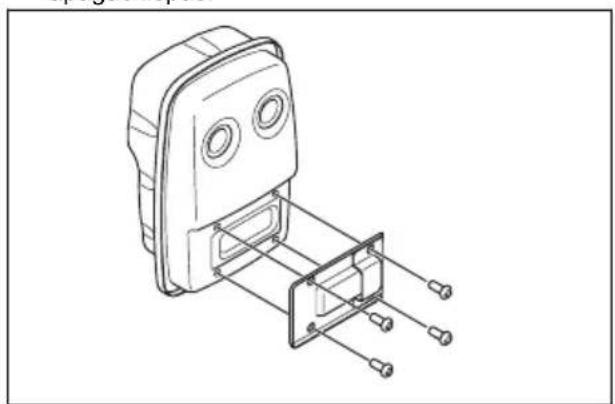

1. Realice una inspección visual de la rejilla apagachispas.

a) Cambie la rejilla apagachispas si está dañada.

b) Limpie la rejilla apagachispas si está bloqueada.

PRECAUCIÓN: Si se

bloquea la rejilla apagachispas, el producto se sobrecalienta y esto provoca daños al cilindro y al pistón.

Para limpiar el sistema de refrigeración

PRECAUCIÓN: Un sistema

refrigerante sucio o bloqueado puede

producir el sobrecalentamiento del producto, y dañarlo.

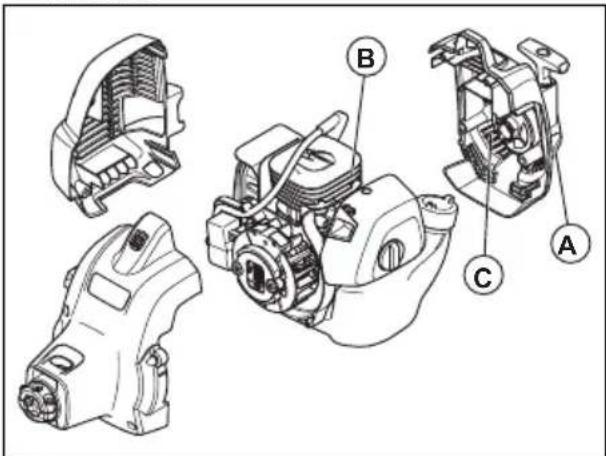

Las piezas del sistema refrigerante son la toma de aire del motor de arranque (A), las aletas de refrigeración del cilindro (B) y la cubierta del cilindro (C).

1. Limpie el sistema de refrigeración con un cepillo semanalmente o con mayor frecuencia si es necesario.

1. Asegúrese de que el sistema refrigerante no esté sucio ni obstruido.

Para examinar la bujía

PRECAUCIÓN: Utilice siempre el tipo de bujía recomendada. El tipo de bujía incorrecto puede causar daños en el producto.

• Examine la bujía si el motor tiene una potencia demasiado baja, no arranca fácilmente o no funciona correctamente al régimen de ralentí.
• Para disminuir el riesgo de material no deseado en los electrodos de la bujía, siga estas instrucciones:

a) Asegúrese de que el régimen de ralentí esté ajustado correctamente.
b) Asegúrese de que la mezcla de combustible es la correcta.
c) Asegúrese de que el filtro de aire esté limpio.

- Si la bujía está sucia, límpiela y asegúrese de que la distancia entre los electrodos sea la correcta, consulte Datos técnicos en la página 45.

- Reemplace la bujía si es necesario.

Filtro de aire

Retire el polvo y la suciedad del filtro de aire para mantenerlo limpio y evitar los siguientes problemas:

• Fallas del carburador
• Problemas cuando se arranca el producto
• Pérdida de energía
• Aumento del desgaste de las piezas del motor
• Demasiado consumo de combustible

Para limpiar el filtro de aire

1. Quite la cubierta del filtro de aire y retire el filtro.
2. Golpee el filtro contra una superficie plana para que caigan las partículas.

PRECAUCIÓN: No utilice disolventes ni aire comprimido para limpiar el filtro de aire.

1. Vuelva a colocar el filtro de aire. Asegúrese de que el filtro de aire se selle bien en el soporte del filtro de aire.
2. Vuelva a colocar la cubierta del filtro de aire.

Nota: Si un filtro de aire se ha utilizado durante mucho tiempo, nunca quedará completamente limpio. Reemplace el filtro de aire a intervalos regulares. Siempre reemplace un filtro de aire dañado.

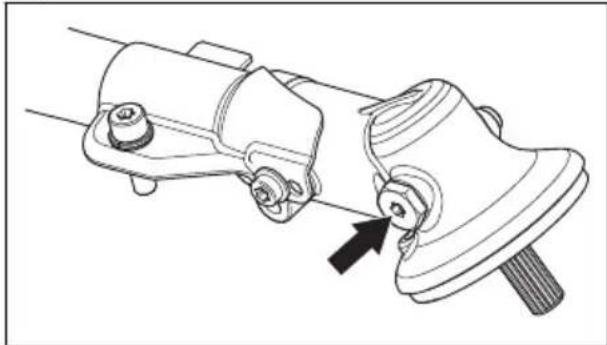

antes de utilizar la máquina, asegúrese de que el engranaje angulado esté lleno 3/4 con grasa. Utilice la grasa especial de Husqvarna.

Normalmente, no es necesario cambiar la grasa en el engranaje angulado, excepto si se realizan reparaciones.

Programa de mantenimiento

La siguiente es una lista de pasos de mantenimiento que se deben realizar en el producto. La mayoría de los puntos se describen en Mantenimiento en la página 41

Nota: El usuario solo debe llevar a cabo el trabajo de mantenimiento y servicio descrito en este manual de usuario. Un taller de servicio autorizado se debe encargar de realizar una labor más amplia.

Engranaje angulado 130L

Durante su fabricación, el engranaje angulado se llena con una cantidad suficiente de grasa. Pero,

Mantenimiento	A diario	Una vez por se-mana	Una vez al mes
Limpie la superficie externa. X
Asegúrese de que el bloqueador del acelerador y el acelerador funcionen correctamente en términos de seguridad.	X
Verifique el interruptor de detención para asegurarse de que funcione co-rectamente.	X
Asegúrese de que el equipo de corte no gire en régimen de ralentí. X
Limpie el filtro de aire. Cámbielo si fuera necesario. X
Examine la protección del equipo de corte en busca de daños y grietas. Reemplace la protección si se ha golpeado o está agrietada.	X
Revise el cabezal de corte en busca de daños y grietas. Sustitúyalo si está dañado.	X
Asegúrese de que las tuercas y los tornillos estén apretados. X
Examine el motor, el depósito de combustible y los conductos de combusti-ble para determinar si hay fugas.	X
Limpie el sistema de refrigeración. X
Examine el arranque y la cuerda de arranque en busca de daños. X
Examine los aisladores de vibraciones en busca de daños y grietas. X
Limpie el lado exterior de la bujía. Retírela y revise la distancia entre los electrodos. Ajuste la distancia a la distancia correcta (consulte Para examinar la bujía en la página 42) o cambie la bujía. Asegúrese de que la bujía está equipada con un regulador.		X
Limpie el exterior del carburador y el espacio que lo rodea. X
Verifique el engranaje angulado para asegurarse de que está lleno tres cuartos con lubricante. Utilice grasa especial para llenar si es necesario.		X
Limpie o cambie la red apagachispas del silenciador (solo se aplica al silenciador sin catalizador).		X
Verifique si hay contaminación del filtro de combustible y si hay grietas u otros defectos en la manguera de combustible (130L (LT13028CSHV). Cámbielos si fuera necesario.			X
Revise todos los cables y las conexiones. X
Revise si el embrague, los muelles de embrague y el tambor de embrague presentan desgaste. Reemplácelos si es necesario en un taller de servicio autorizado.			X
Reemplace la bujía. Asegúrese de que la bujía está equipada con un regu-lador.			X
Revise y limpie la red apagachispas del silenciador (solo se aplica al silenciador sin catalizador).			X

Solución de problemas

El motor no arranca

Verificar	Causa posible Procedimiento
Ganchos de arran-que	Los ganchos de arranque no se pueden mover libremente.	Retire la cubierta del arranque y limpie al-rededor de los ganchos de arranque.
		Permita que un taller de servicio aprobado lo ayude.
Depósito de combustible	Tipo de combustible incorrecto Vacíe el depósito de combustible y llénelo con combustible correcto.
Verificar Causa posible	Procedimiento
Bujía La bujía está sucia o mojada. Asegúrese de que la bujía esté limpia y seca.

El motor arranca, pero se detiene de nuevo.

Verificar	Causa posible Procedimiento
Depósito de combustible Tipo de combustible incorrecto Vacíe el depósito de combustible y rellénelo con el combustible correcto.
Filtro de aire. El filtro de aire está obstruido. Limpie el filtro de aire.

Transporte y almacenamiento

Transporte y almacenamiento

• Para el almacenamiento y el transporte del producto y del combustible, asegúrese de que no haya fugas o vapores. Las chispas o llamas, por ejemplo, de dispositivos eléctricos o calderas, pueden iniciar un incendio.
• Siempre use contenedores aprobados para el almacenamiento y el transporte del combustible.
• Vacíe el depósito de combustible antes del transporte o de un almacenamiento prolongado.

Deseche el combustible en un lugar adecuado para tal propósito.

• Utilice protección para transportes en el producto para evitar lesiones o daños en el producto. Una cuchilla que no se mueve también puede provocar lesiones graves.
• Quite el sombrerete de bujía de la bujía.
• Fije el producto de manera segura durante el transporte.

Datos técnicos

Datos técnicos

	130C (LT13028CCHV) 130L (LT13028CSHV)
Motor
Cilindrada, cm ^3 /pulg. cúb. 28/1,7 28/1,7
Régimen de ralentí, rpm 2800-3200 2800-3200
Velocidad máxima recomendada, rpm	8000 8000
Velocidad de eje de salida, rpm	8000 5472
Potencia máx. del motor, según la norma ISO 8893, kW/hp a rpm	0,7/1,0 a 8000 0,7/1,0 a 8000
Silenciador con catalizador Sí Sí
Sistema de encendido
Bujía Champion QCJ-8Y Champion QCJ-8Y
Distancia entre los electrodos, mm/pulg. 0,6/0,024 0,6/0,024
Combustible y sistema de lubricación
Capacidad del depósito de combustible, l/pinta EE. UU.	0,5/1,12 0,5/1,12
Peso
Sin combustible, equipo de corte y protección, kg/lb 5,0/11,0 5,0/11,0

Accesorios

Accesorios

Los accesorios utilizados en combinación con los cabezales especificados han sido sometidos a evaluaciones según los requisitos de seguridad ANSI B175.3-2013 para recortadoras de césped y

quita arbustos. Underwriters Laboratories Inc. (UL) realizó las evaluaciones de las combinaciones y tienen sus correspondientes homologaciones.

130C
Accesorios aprobados Tipo Protección del equipo de corte, art.		n.°
Rosca del eje de la hoja de 3/8 R
Cabezal de corte RapidReplace	TM, T25, T35 (hilo de la recortadora de 2,03 a 2,67 mm/de 0,080 a 0,105 in)	531 12 79-13

130L
Accesorios aprobados Tipo Protección del equipo de corte, art.		n.°
Rosca del eje de la hoja M10
Cabezal de corte RapidReplace	TM, T25, T35 (hilo de la recortadora de 2,03 a 2,67 mm/de 0,080 a 0,105 in)	501 13 67-03
Accesorios aprobados Número de artículo Protección del equipo de corte, art.		n.°
Juego de manija en J que incluye hojas para hierba Grass 255-4 de 1" (∅ de 255, 4 dientes)	537 04 85-04 588 11 79-01

Se recomienda utilizar los accesorios en combinación con los cabezales especificados, y han sido sometidos a evaluaciones para satisfacer las normas de exigencia de seguridad ISO y EN por el Instituto Sueco de Pruebas de Maquinaria (Swedish Machinery Testing Institute).

Table des matières

Introduction...... 48

Sécurité....50

Montage....56

Instrucciones originales
