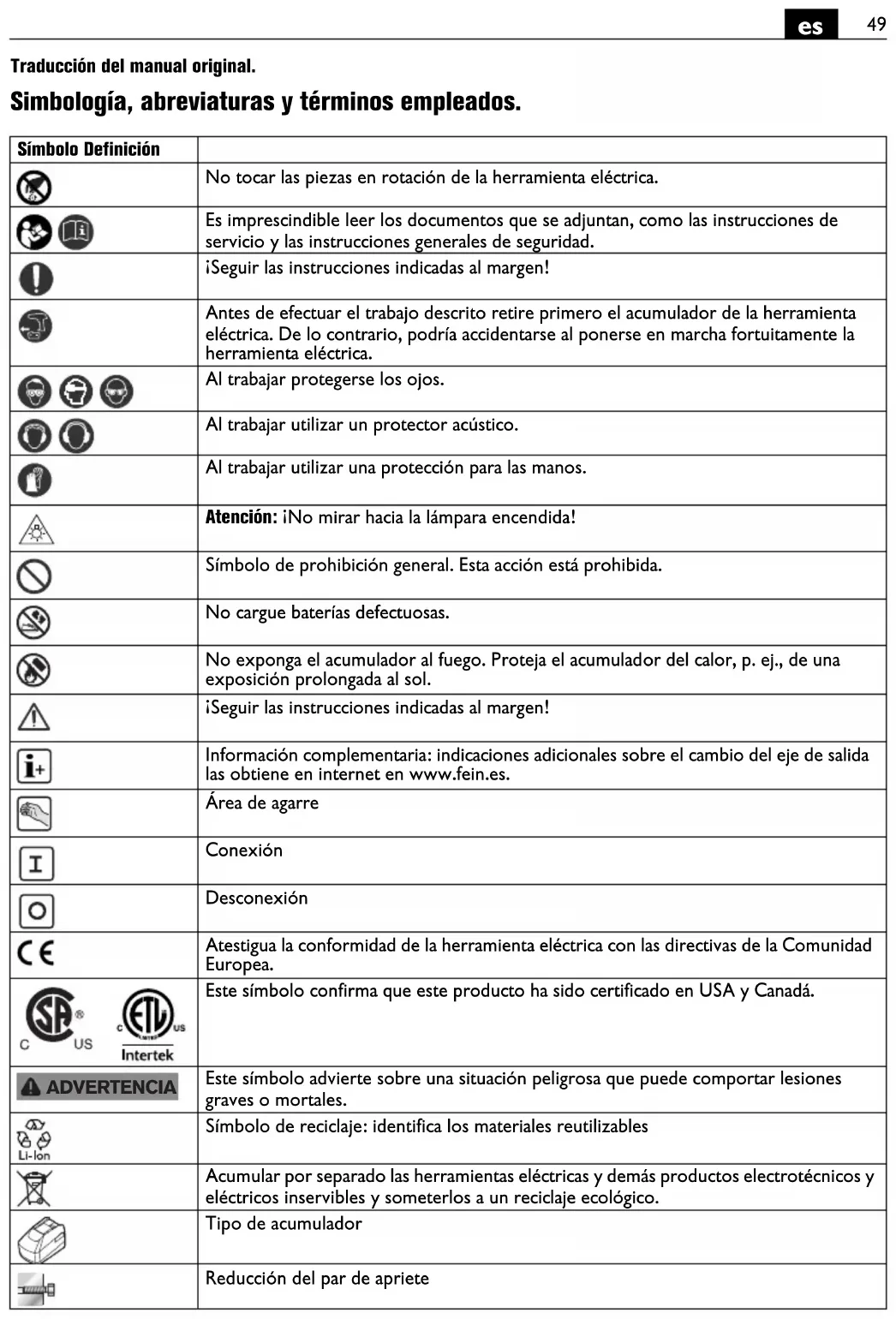

Traducción del manual original. Simbología, abreviaturas y términos empleados. Símbolo Definición No tocar las piezas en rotación de la herramienta eléctrica. Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y las instrucciones generales de seguridad. ¡Seguir las instrucciones indicadas al margen! Antes de efectuar el trabajo descrito retire primero el acumulador de la herramienta eléctrica. De lo contrario, podría accidentarse al ponerse en marcha fortuitamente la herramienta eléctrica. Al trabajar protegerse los ojos. Al trabajar utilizar un protector acústico. Al trabajar utilizar una protección para las manos. Atención: ¡No mirar hacia la lámpara encendida! Símbolo de prohibición general. Esta acción está prohibida. No cargue baterías defectuosas. No exponga el acumulador al fuego. Proteja el acumulador del calor, p. ej., de una exposición prolongada al sol. ¡Seguir las instrucciones indicadas al margen! Información complementaria: indicaciones adicionales sobre el cambio del eje de salida las obtiene en internet en www.fein.es. Área de agarre Conexión Desconexión Atestigua la conformidad de la herramienta eléctrica con las directivas de la Comunidad Europea. Este símbolo confirma que este producto ha sido certificado en USA y Canadá. Este símbolo advierte sobre una situación peligrosa que puede comportar lesiones graves o mortales. Símbolo de reciclaje: identifica los materiales reutilizables Acumular por separado las herramientas eléctricas y demás productos electrotécnicos y eléctricos inservibles y someterlos a un reciclaje ecológico. Tipo de acumulador Reducción del par de apriete ADVERTENCIA50

Para su seguridad. Lea íntegramente estas adver-tencias de peligro e instruccio-nes. En caso de no atenerse a las advertencias de seguridad siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.Guardar todas las advertencias de peligro e instruccio-nes para futuras consultas.No utilice esta herramienta eléctrica sin haber leí-do con detenimiento y haber entendido íntegra-mente estas instrucciones de servicio, así como las “Instrucciones generales de seguridad” (nº de docu- mento 3 41 30 465 06 0) adjuntas. Guarde la docu- mentación citada para posteriores consultas y entrégueselas al usuario en caso de prestar o vender la herramienta eléctrica.Observe también las respectivas prescripciones contra accidentes de trabajo vigentes en su país. Utilización reglamentaria de la herramienta eléctrica: Atornilladora portátil para atornillar y aflojar tornillos y tuercas en lugares cubiertos con útiles y accesorios homologados por FEIN sin la aportación de agua. Instrucciones de seguridad especiales. Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el tornillo pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas del aparato le provoquen una descarga eléctrica. Preste atención a los conductores eléctricos y a las tuberías de agua y gas ocultas. Antes de comenzar a trabajar explore la zona de trabajo, p. ej., con un detec-tor de metales.Asegure la pieza de trabajo. Una pieza de trabajo queda sujeta de forma mucho más segura con un dispositivo de fijación que con la mano.Sujete firmemente la herramienta eléctrica. Pueden presentarse súbitamente unos altos pares de reacción.No trabaje materiales que contengan magnesio. Podría provocar un incendio.No trabaje CFRP (plástico reforzado con fibras de car-bono) ni material que contenga amianto. Estos materia-les son cancerígenos.Aumento del par de aprieteUse un sellador líquido para roscas (resistencia media).Deje endurecer el sellador líquido para roscas según indicación del fabricante.(**) puede contener cifras o letras(Ax – Zx) Identificación para fines internosSímbolo Unidad internacional Unidad nacional DefiniciónU V V Tensión continua

/min, min , rpm, r/minrpm Revoluciones en vacío(rango ajustable con Software Parameter Control (PC)) Reset/min, min , rpm, r/minrpm Revoluciones preajustadas de fábrica M... Nm Nm Par de girokg kg Peso según EPTA-Procedure 01

dB dB Nivel de presión sonora

dB dB Nivel de potencia acústica pCpeakdB dB Valor máx. de nivel sonoro K... Inseguridad

Nivel de vibraciones generadas (atornillado)m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s Unidades básicas y unidades derivadas del sistema internacional de unidades SI.Símbolo Definición

Esta prohibido fijar rótulos o señales a la herramienta eléctrica con tornillos o remaches. Un aislamiento dañado no le protege de una electrocución. Emplee eti- quetas autoadhesivas. No use accesorios que no hayan sido especialmente desarrollados u homologados por el fabricante de la herramienta eléctrica. El mero hecho de que sea mon- table un accesorio en su herramienta eléctrica no es garantía de que su funcionamiento sea seguro. Limpie periódicamente las rejillas de refrigeración de la herramienta eléctrica empleando herramientas que no sean de metal. El ventilador del motor aspira polvo hacia el interior de la carcasa. En caso de acumularse polvo de metal en exceso, ello puede provocar al usua- rio una descarga eléctrica. Jamás mire a poca distancia hacia la luz de la lámpara de la herramienta eléctrica. Nunca dirija la luz de la lámpara contra los ojos de otras personas que se encuentren cerca. La radiación que emite la lámpara puede ser dañina para la vista. No oriente la herramienta eléctrica contra Ud. mismo, contra otras personas, ni contra animales. Podría acci- dentarse con los útiles afilados o muy calientes. Utilización y trato de acumuladores (conjunto acumulador). Para no exponerse a un riesgo de quemadura, incendio, explosión, lesiones de la piel o de otro tipo, al manipu- lar acumuladores, aténgase a las siguientes indicacio- nes: Los acumuladores no deben desarmarse, abrirse, ni fraccionarse. Evite golpear los acumuladores. Si el acu- mulador se daña o usa de forma inapropiada puede que se emanen vapores nocivos o se fugue líquido. Los vapores pueden irritar las vías respiratorias. El líquido del acumulador puede irritar la piel o producir quema- duras. Si el líquido que se ha fugado del acumulador ha conta- minado las piezas adyacentes, controle dichas piezas y límpielas o sustitúyalas, si procede. No exponga el acumulador ni al calor ni al fuego. No exponga el acumulador directamente al sol. Únicamente saque el acumulador del embalaje original en el momento que desee utilizarlo. Desmonte el acumulador antes de manipular en la herramienta eléctrica. La puesta en marcha fortuita de la herramienta eléctrica puede causar un accidente. Solamente monte el acumulador estando desconectada la herramienta eléctrica. Solamente desmonte el acumulador estando desconec- tada la herramienta eléctrica. Mantenga los acumuladores fuera del alcance de los niños. Mantenga limpio el acumulador y protéjalo de la hume- dad y del agua. Si los contactos del acumulador y de la herramienta eléctrica están sucios límpielos con un paño seco y limpio. Solamente use los acumuladores originales FEIN previs- tos para su herramienta eléctrica. Si se utilizan o recar- gan acumuladores incorrectos, dañados, reparados, recuperados, imitaciones o de otra marca, existe el riesgo de incendio y/o de explosión. Aténgase a las instrucciones de seguridad menciona- das en las instrucciones de uso del cargador del acu- mulador. Vibraciones en la mano/brazo El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medi- ción fijado en la norma EN 62841 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la emisión de vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléc- trica. Por ello, el nivel de vibraciones puede ser dife- rente si la herramienta eléctrica se utiliza en otras aplicaciones, con útiles diferentes, o si el manteni- miento de la misma fuese deficiente. Ello puede supo- ner un aumento drástico de la emisión de vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la emisión de las vibra- ciones, es necesario considerar también aquellos tiem- pos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado real- mente. Ello puede suponer una disminución drástica de la emisión de vibraciones durante el tiempo total de tra- bajo. Fije unas medidas de seguridad adicionales para prote- ger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organiza- ción de las secuencias de trabajo. Indicaciones para el manejo. La herramienta eléctrica no viene preajustada de fábrica para la aplicación prevista. Antes de la primera puesta en marcha de la herramienta eléctrica se deberá ajustar el par de giro del mecanismo de desconexión al valor deseado, situado dentro del rango de prueba especificado, y controlarse mediante un sistema de medición dinámico adecuado. La máquina viene configurada de fábrica con los pará- metros correspondientes al estado de homologación (homologaciones para máquinas específicas las encuen- tra en la página Web de FEIN). La configuración individual en la parametrización de la máquina con el software ParameterControl de FEIN puede afectar al comportamiento funcional de la misma. La herramienta eléctrica dispone de una interfase de acumulador "MultiVolt" que permite que funcione con diversos tipos de acumuladores. Dependiendo del tipo de acumulador empleado puede que varíe el comporta- miento funcional de la máquina. El cumplimiento de los parámetros de proceso exigidos se deberá comprobar individualmente en cada caso para la respectiva aplicación bajo consideración de la condi- ciones de aplicación reales.52

Un control regular del comportamiento funcional, así como del cumplimiento de los parámetros se deberán realizar en la medida necesaria. La herramienta eléctrica incorpora un sistema de arran- que suave. Si el motor se desconecta tras un atornillado realizado de forma correcta su nueva conexión solamente es posible pasados 0,8 s. De esta manera se evita que sean reapretados por descuido los tornillos ya apretados. Al operar con giro a izquierdas la máquina se des- conecta tras alcanzar un par de giro considerable- mente mayor. Durante el funcionamiento preste atención a las señales ópticas y acústicas de la herramienta eléctrica según se describe en el apartado “Significado de los LED y seña- les acústicas en la herramienta eléctrica”. Trato del acumulador. Guarde, utilice y cargue el acumulador dentro del rango de operación de 5 °C – 45 °C (41°F – 113 °F), y cárguelo exclusivamente con cargadores FEIN. Al comenzar a cargar el acumulador su tempera- tura deberá estar dentro del margen especificado para su operación. El porcentaje del estado de carga real del acumulador solamente se indica estando detenido el motor de la herramienta eléctrica. Antes de que el acumulador llegue a descargarse exce- sivamente, el sistema electrónico desconecta el motor de forma automática. Selección del sentido de giro (ver página 16/17). Únicamente accione el selector del sentido de giro con el motor detenido. Coloque el selector de sentido de giro en la posición central para evitar una puesta en marcha accidental, p. ej., durante el transporte. Uso de la salida recta (ASW18-6/12-PC) Antes de usar la herramienta eléctrica, asegúrese de que no se exceda el par de giro de 8 Nm. Proceso de desconexión de la máquina Pasados aprox. 30 min después de haber accionado el interruptor por última vez, la máquina se desconecta, y es por tanto necesario conectarla de nuevo, si desea activarla. Significado de los LED y señales acústicas en la herramienta eléctrica. Las siguientes indicaciones se corresponden con el estado de suministro de fábrica. Son posibles otras opciones de indicación con Parameter Control (ver software de PC). Indicador LED Significado Acción 1–4 LED verdes Nivel porcen- tual de carga Operación Luz roja permanente Acumulador casi vacío Cargar acumulador Luz roja intermi- tente El acumulador no está listo para funcionar Procure que la tempe- ratura del acumulador se encuentre dentro del margen de opera- ción, y cárguelo a con- tinuación Indicador LED Significado Acción Indicador LED Significado Definición El indicador LED verde se ilumina (1 segundo). El atornillado ha sido realizado correctamente. Se presentó la condición preajustada para la des- conexión (p. ej., el par de giro). El indicador LED rojo se ilumina (1 segundo) y se emite un breve pitido. El atornillado no ha sido realizado correcta- mente. No se cumplió con la condición preajus- tada para la desconexión (p. ej., el par de giro). Alternativamente se presentó la condición de fallo preajustada (p. ej. ángulo de giro demasiado grande). El indicador LED amarillo se ilumina. La capacidad actual del acumulador es inferior al 25 %. El acumulador deberá cambiarse dentro de poco. El indicador LED rojo parpadea (1 vez por segundo) y el LED amarillo está encendido. El acumulador está descargado (vacío) y debe sustituirse.53

Parametrización Ciertos parámetros de los programas estándar que se suministran con los atornilladores AccuTec pueden programarse libremente. Para crear estas soluciones personalizadas se requiere de un programa de parame- trización adicional para PC. A continuación, los datos pueden transferirse al atornillador con el adaptador de programación. El software actual puede descargarse en internet de www.fein.com. Se encuentra en el área AccuTec específico del país. El enlace con este área se encuentra en la tarjeta USB que se adjunta con el adap- tador de programación adquirible por separado. Se recomienda tener actualizado siempre el firmware de sus atornilladores AccuTec. Reparación y servicio técnico. En caso de trabajar metales bajo unas condi- ciones extremas puede llegar a depositarse polvo conductor de corriente en el interior de la herramienta eléctrica. Sople con frecuencia desde afuera aire comprimido seco y exento de aceite por las rejillas de refrigeración para limpiar el interior de la herramienta eléctrica. Controle con regularidad el estado de la herramienta eléctrica y cuide que se realicen a tiempo los trabajos de mantenimiento y reparación necesarios. La vida útil de la máquina, del acumulador y de los acce- sorios (p. ej., cabezal angular y útil) dependen de la soli- citación y frecuencia de uso de la máquina. Los productos que hayan entrado en contacto con amianto no se dejarán reparar. Deseche los productos contaminados con amianto de acuerdo a las prescrip- ciones vigentes en su país sobre la eliminación de resi- duos que contengan amianto. La lista de piezas de recambio actual para esta herra- mienta eléctrica la encuentra en internet bajo www.fein.com. Solamente use recambios originales. Si fuese preciso, puede sustituir Ud. mismo las piezas siguientes: útiles, acumulador, accesorios Garantía. La garantía del producto se realiza de acuerdo a las regulaciones legales vigentes en el país de adquisición. Adicionalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN. El indicador LED rojo se ilumina. Se presentó un grave fallo en la máquina. La máquina deberá ser reparada por el servicio téc- nico. Indicadores LED rojo y amarillo encendidos. – Acumulador defectuoso. Diríjase por favor al servicio técnico. – La máquina no deberá funcionar con este tipo de acumulador El indicador LED rojo parpadea (1 vez por segundo). – Fallo en el manejo de la máquina como, p. ej., bloqueo del motor. La máquina se detiene con el fin de proteger sus componentes internos. Retire y vuelva a montar el acumulador. Rea- lice el siguiente atornillado cuidando que el manejo sea correcto. – Se alcanzó el intervalo de servicio predefinido (el LED parpadea 3 veces después de cada atornillado). El indicador LED rojo parpadea (2 veces por segundo). Sobrecalentamiento de la herramienta eléctrica que ha hecho que se active la protección térmica. Una vez enfriada la herramienta eléctrica ésta se encuentra en disposición de funcionamiento. Si la protección térmica se activa varias veces segui- das deje controlar la herramienta eléctrica por un servicio técnico. El indicador LED rojo parpadea (1 vez por segundo). El indicador LED amarillo parpadea (1 vez por segundo). Este tipo de acumulador no es adecuado para este unión atornillada. Recomendación: Si se trata de una unión atorni- llada blanda con un alto par de giro use un acu- mulador de mayor capacidad. Breve centelleo de todos los indicadores LED. La atornilladora con acumulador cambia a la modalidad de ahorro de energía. Indicador LED Significado Definición54

El material de serie suministrado con su herramienta eléctrica puede que no corresponda en su totalidad al material descrito o mostrado en estas instrucciones de servicio. Declaración de conformidad. La Declaración CE solo es válida para países de la Unión Europea y de la EFTA (European Free Trade Associa- tion) y solo para productos destinados para el mercado de la UE y de la EFTA. El marcado UKCA pierde su vali- dez si el producto es comercializado en el mercado de la UE. La Declaración UKCA solo es válida en el mercado britá- nico (Inglaterra, Gales y Escocia) y solo para productos destinados para el mercado británico. El marcado CE pierde su validez si el producto es comercializado en el mercado británico. La empresa FEIN declara bajo su propia responsabilidad que este producto cumple con las disposiciones perti- nentes detalladas en la última página de estas instruccio- nes de servicio. Expediente técnico en: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protección del medio ambiente, eliminación. Los embalajes, y las herramientas eléctricas y accesorios inservibles deberán entregarse a los puntos de recogida correspondientes para que puedan ser sometidos a un reciclaje ecológico. Únicamente entregue acumuladores que estén descar- gados a un punto de recogida regularizado. Si los acumuladores no estuviesen totalmente descarga- dos aisle sus contactos con cinta adhesiva para prevenir un posible cortocircuito.55
