MANUAL DE USUARIO NE5004 IFM

1. En conformidad con la Directiva ATEX 94/9 CE (ATEX), para la puesta en marcha de un equipo o de un sistema de protección en los estados miembros de la Unión Europea (UE), se deben adjuntar las instrucciones de uso originales y una traducción de las mismas en la(s) lengua(s) del país de la UE donde vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaración de conformidad CE en la lengua del país de la UE donde se vaya a utilizar el equipo, estos documentos podrán ser solicitados al distribuidor (véase albarán) o al fabricante (véase portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializado. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo se ponga en marcha sin las correspondientes instrucciones de uso en la lengua del país de la UE donde vaya a ser utilizado.

FRFrançais

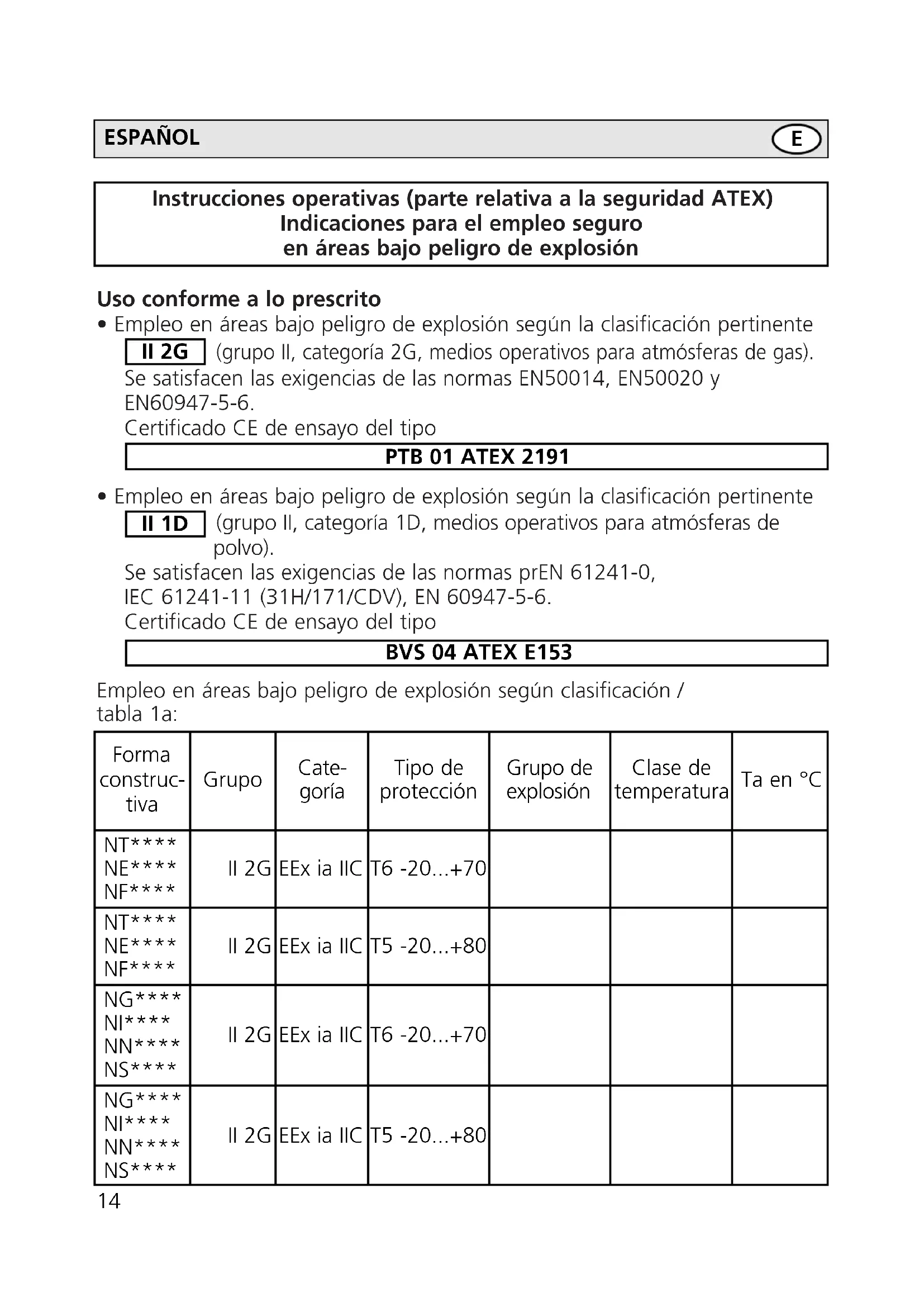

Instrucciones operativas (parte relativa a la seguridad ATEX) Indicaciones para el empleo seguro en áreas bajo peligro de explosión

Uso conforme a lo prescrito

- Empleo en áreas bajo peligro de explosión según la clasificación pertinente

II 2G (grupo II, categoría 2G, medios operativos para atmósferas de gas).

Se satisfacen las exigencias de las normas EN50014, EN50020 y EN60947-5-6.

Certificado CE de ensayo del tipo

PTB 01 ATEX 2191

- Empleo en áreas bajo peligro de explosión según la clasificación pertinente

II 1D (grupo II, categoría 1D, medios operativos para atmósferas de polvo).

Se satisfacen las exigencias de las normas prEN 61241-0, IEC 61241-11 (31H/171/CDV), EN 60947-5-6.

Certificado CE de ensayo del tipo

BVS 04 ATEX E153

Empleo en áreas bajo peligro de explosión según clasificación / tabla 1a:

Forma constructiva	Grupo	Categoría	Tipo de protección	Grupo de explosión	Clase de temperatura	Ta en °C
NT****NE****NF****	II 2G	EEx ia IIC	T6 -20...+70
NT****NE****NF****	II 2G	EEx ia IIC	T5 -20...+80
NG****NI****NN****NS****	II 2G	EEx ia IIC	T6 -20...+70
NG****NI****NN****NS****	II 2G	EEx ia IIC	T5 -20...+80

tabla 1b:

Forma constructiva	Grupo	Categoría	Tipo de protección	Grupo de explosión	Clase de temperatura	Ta en °C
NE****NF****NG****NN****NS****NT****	II 1D	Ex iaD 90°C	-20...+70
NE****NF****NG****NN****NS****NT****	II 1D	Ex iaD 100°C	-20...+80

• Marcado

	II 2G	EEx ia IIC T6	CE0158	Forma constructiva
	II 1D	Ex iaD 20 T	90°C	NT****, NE****, NF****
	II 2G	EEx ia IIC T5	CE0158	Forma constructiva
	II 1D	Ex iaD 20 T	100°C	NT****, NE****, NF****
	II 2G	EEx ia IIC T6	CE0158	Forma constructiva
	II 1D	Ex iaD 20 T	90°C	NG****, NI****, NN****,NS****
	II 2G	EEx ia IIC T5	CE0158	Forma constructiva
	II 1D	Ex iaD 20 T	100°C	NG****, NI****, NN****, NS****

Instalación / Puesta en servicio

Los aparatos deben ser montados, conectados y puestos en servicio sólo por personal especializado. El personal especializado deberá tener conocimientos sobre los tipos de protección a la deflagración, las normas y las disposiciones para medios operativos en el sector Ex existentes.

Compruebe si la clasificación (ver arriba, "Marcado" y el marcado en el aparato) es apropiada para el uso dado.

ESPAÑOL

- Conectar solamente en circuitos de corriente intrínsecamente seguros, que estén homologados con certificado de ensayo CE del tipo, y que no excedan de los siguientes índices máximos:

$$ U _ {i} = 1 5 \mathrm{V}, I _ {i} = 5 0 \mathrm{mA}, P _ {i} = 1 2 0 \mathrm{mW} $$

- Temperatura ambiente permisible en el lugar de aplicación (referida a la potencia de alimentación máxima):

según la tabla 1a / 1b

Indicaciones de instalación / Montaje

• Observar las normas y disposiciones nacionales respectivas.
• Evitar la estática en aparatos de plástico y cables.
• Proteger el aparato y los cables de ser destruidos.
• Deberán observarse las prescripciones de montaje respectivas.

- Este aparato no es idóneo para la instalación en paredes de separación Zona 0 / Zona 1.

- Las piezas de la carcasa, que estén hechas de metal, deberán ser incluidas en la conexión equipotencial por medio de un montaje apropiado.

Conservación / Mantenimiento

No deberán efectuarse cambios en el aparato.

No son posibles las reparaciones. En el caso de avería, sírvase dirigirse al fabricante.

Si fuese necesario, se puede solicitar la hoja de datos o la certificación del fabricante sobre el ensayo del tipo (ver la hoja cobertora).

- Inductividad interna máxima efectiva (Li) y capacidad (Ci):

Modelo	Inductividad interna total (μH)	Capacidad interna total (nF)
NE5001 70 80
NF5001 340	140
NF5002 340	140
NF5003 130	140
NF5004 130	140
NG5001 45	145
NG5002 45	145
NG5003 50	155
NG5004 50	155
NI5001 140	145
NI5002 140	145
NI5003 110	145
NI5004 110	145
NN5001 135	110
NN5002 135	110
NT5001 70 80
NS5002 110	80

Estos valores son aplicables a cables de fundición integral fija con una longitud de 2m.

Variantes de aparatos de cable:

En las variantes de aparatos de cable NE****, NF****, NG****, NI****, NN****, NT****, NS**** con cable conectado > 2 m, se añaden los siguientes valores: 0,9 μH (Li) / 140 pF (Ci) por metro de cable conectado.
