NN5002 - Sensor IFM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Detector inductivo NAMUR para zonas ATEX
Marca / Modelo	IFM / NN5002
Clasificación ATEX	Ex ia IIC T6 Ga (Ta -20…+70 °C) o Ex ia IIB T6 Ga según versión
Temperatura ambiente admisible	-20…+70 °C (según versión hasta +80 °C)
Alimentación (circuito de seguridad intrínseca)	Ui = 15 V, Ii = 50 mA, Pi = 120 mW
Inductancia interna (Li)	135 μH
Capacidad interna (Ci)	110 nF
Certificado de examen de tipo UE	PTB01ATEX2191, BVS04ATEXE153X
Certificado IEC	IECEx BVS 06.0003X
Normas cumplidas	EN 60079-0:2018, EN 60079-11:2012 / IEC 60079-0:2017, IEC 60079-11:2011
Conexión	Únicamente a circuitos de seguridad intrínseca homologados
Montaje	Proteger contra golpes mecánicos; evitar cargas electrostáticas; conectar partes metálicas a tierra
Mantenimiento / Reparación	Ninguna reparación posible; contactar al fabricante en caso de defecto
Mantenimiento y limpieza	Limpiar según las reglas ATEX, evitar acumulación de polvo
Información general	Manual de instrucciones obligatorio en el idioma del país usuario UE

Preguntas frecuentes - NN5002 IFM

¿Qué es un sensor inductivo NAMUR?

El sensor inductivo NAMUR detecta la presencia de objetos metálicos sin contacto. Está diseñado para zonas con riesgo de explosión y funciona con una salida de dos hilos según la norma NAMUR, requiriendo una barrera de seguridad asociada.

¿Cómo instalar el sensor en zona ATEX?

La instalación debe ser realizada por personal competente. Respetar los reglamentos nacionales, las zonas de clasificación, y utilizar únicamente circuitos de seguridad intrínseca homologados. Proteger el sensor contra golpes y cargas electrostáticas.

¿Cuáles son las condiciones de temperatura ambiente?

La temperatura ambiente admisible es de -20 a +70 °C para la versión estándar (T6), y hasta +80 °C para la versión T5. Consulte el marcado exacto en el aparato.

¿Puedo usar este sensor en zona 0?

Sí, según el marcado ATEX, el NN5002 puede usarse en zona 0 (categoría 1G) con el marcado Ex ia IIC T6 Ga o Ex ia IIB T6 Ga. También es adecuado para zona 20 (1D).

¿Cuáles son los parámetros eléctricos límite?

Los valores límite para el circuito de seguridad intrínseca son: Ui = 15 V, Ii = 50 mA, Pi = 120 mW. No exceder estos valores.

¿Cómo realizar la limpieza del sensor?

Limpiar con un paño suave y seco. Evitar la acumulación de polvo, especialmente en zona 1D/2D. No usar disolventes agresivos.

¿Qué hacer en caso de defecto?

El sensor no puede ser reparado. En caso de defecto, contacte al fabricante IFM para un reemplazo. Toda modificación está prohibida.

¿Cuál es la clasificación ATEX del NN5002?

El NN5002 puede ser clasificado Ex ia IIC T6 Ga (zona 0) o Ex ia IIB T6 Ga, según la variante. Verifique el marcado en el aparato. Los certificados asociados son PTB01ATEX2191 e IECEx BVS 06.0003X.

¿Cómo conectar el sensor?

Conectar únicamente a circuitos de seguridad intrínseca homologados, respetando los valores Ui, Ii, Pi. Las partes metálicas deben conectarse a tierra para evitar cargas electrostáticas.

¿Puedo reemplazar el sensor por otro modelo?

El reemplazo debe hacerse por un modelo idéntico o equivalente con las mismas características ATEX y eléctricas. Consulte la documentación del fabricante para alternativas compatibles.

MANUAL DE USUARIO NN5002 IFM

Manual de instrucciones

(Parte relativa a la proteccion contra Explosiones)

Detector inductivo NAMUR

Manual de operação

1. En conformidad con la Directiva ATEX 2014/34/UE (ATEX), para la puesta en marcha de un equipo o de un sistema de proteccion en los Estados miembros de la Union Europea (UE), se deben adjuntar las instruiones de uso originales y una traduccion de las mismas en la(s) lengua(s) del pais de la UE donte vaya a ser utilizado el producto.
2. En caso de que no se adjunten las instrucciones de uso o la declaracion de conformidad CE en la lengua del pais de la UE donde se vaya a utiliser el equipo, these documents podran ser solicitados al distribuidor (vease albaran) or al fabricante (vease portada/dorso).
3. El producto solo puede ser puesto en marcha por personal especializzato. Advertimos expresamente de que queda excluida toda responsabilidad en caso de que el equipo seonga en marcha sin las correspondientes instrucciones de uso en la lengua del País de la UE donde vaya a ser utilizado.

FR Français

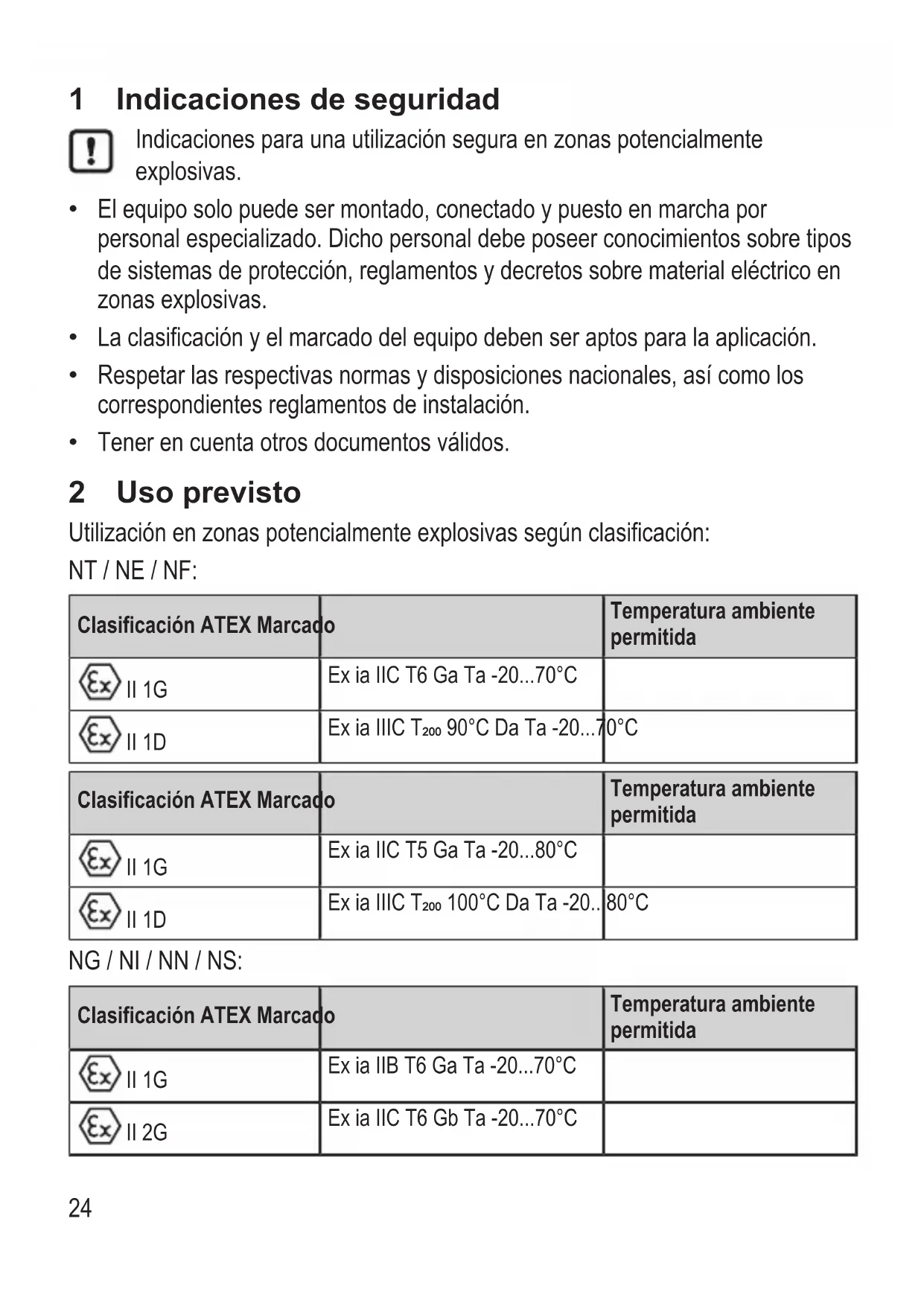

1 Indicaciones de seguridad

Indicaciones para una utilizacion segura en zonas potencialmente explosivas.

• El equipo solo puede ser montado, connectado y=puesto en marcha por personal especializzato. Dicho personalmente poseer conocimientos sobre temas de sistemas de proteccion, rellamentos y decretos sobre material electrico en zonas explosivas.
• La clasificacion y el marcado del equipo deben ser aptos para la aplicacion.
• Respetar las respectivas normas y disponeciones naciales, asi como los correspondientes replamenteos de instalacion.
• Tener en cuenta otros documentos validos.

2 Uso previsto

Utilización en zonas potencialmente explosivas según clasificacion:

NT/NE/NF:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T6 Ga Ta -20...70°C
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIC T5 Ga Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS:

Clasificación ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T6 Ga Ta -20...70°C
II 2G	Ex ia IIC T6 Gb Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Clasificacion ATEX Marcado		Temperatura ambientepermitida
II 1G	Ex ia IIB T5 Ga Ta -20...80°C
II 2G	Ex ia IIC T5 Gb Ta -20...80°C
II 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificado de examen de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X

Se cumplen los requisitos de las siguientes normas:

EN IEC 60079-0:2018, EN 60079-11:2012
IEC 60079-0:2017, IEC 60079-11:2011

Conexión solamente a circuitos de corriente con seguridad intrínseca, homologados conCERTIFICADO del examen de tipo y que no superen los siguientes values mímos:

$$ \boxed {U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W} $$

Valores máimos efectivos de inductancia (Li) y capacité (Ci) internas:

N.° de articulo Inductancia interna (Li) en μH	Capacidad interna (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143

NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montaje

Proteger el equipo y el cable contra daños.
Evitar las cargas estáticas en equipos de plástico y en cables.
- Paraatar lascargaselectrostaticas,las partesmetalicas(cuerpo del conector, elementos de fijacion, carcasa de proteccion, etc.)deben teneruna connexion equipotencial.
No instalar el equipo en la separacion entre differedes zonas.
En caso de uso en la zona 0, proteger los connectores hembra contra fuertes cargas electrostáticas.

3.1 Condiciones especials para un funcionaamento seguro

• Consultar siempre el manual de instrucciones para el marcado, ya que pueda que no se haya aplicado Completely en el equipo por falta de espacio.

4 Mantenimiento, reparación y eliminación

No está permitido realizar Cambios en el equipo, no es possible落户 a cabo reparaciones. En caso de fallo, contactar con el fabricante.

En casoAPS, se pueda solicitar al fabricante las fichas｜tecnicas o los certificados de examen de tipo /certificaciones ( Portada/Dorso).

Certificado de exame de tipo:

UE:PTB01ATEX2191,BVS04ATEXE153X
IEC:IECExBVS06.0003X
