NN5002 - Capteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur inductif NAMUR pour zones ATEX
Marque / Modèle	IFM / NN5002
Classification ATEX	Ex ia IIC T6 Ga (Ta -20…+70 °C) ou Ex ia IIB T6 Ga selon version
Température ambiante admissible	-20…+70 °C (selon version jusqu'à +80 °C)
Alimentation (circuit sécurité intrinsèque)	Ui = 15 V, Ii = 50 mA, Pi = 120 mW
Inductance interne (Li)	135 μH
Capacité interne (Ci)	110 nF
Certificat d'examen de type UE	PTB01ATEX2191, BVS04ATEXE153X
Certificat CEI	IECEx BVS 06.0003X
Normes respectées	EN 60079-0:2018, EN 60079-11:2012 / IEC 60079-0:2017, IEC 60079-11:2011
Raccordement	Uniquement à des circuits en sécurité intrinsèque homologués
Montage	Protéger contre chocs mécaniques ; éviter charges électrostatiques ; raccorder parties métalliques à la terre
Maintenance / Réparation	Aucune réparation possible ; contacter le fabricant en cas de défaut
Entretien et nettoyage	Nettoyer selon les règles ATEX, éviter accumulation de poussière
Informations générales	Notice d'utilisation obligatoire dans la langue du pays utilisateur UE

FOIRE AUX QUESTIONS - NN5002 IFM

Qu'est-ce qu'un capteur inductif NAMUR ?

Le capteur inductif NAMUR détecte la présence d'objets métalliques sans contact. Il est conçu pour les zones à risque d'explosion et fonctionne avec une sortie à deux fils selon la norme NAMUR, nécessitant une barrière de sécurité associée.

Comment installer le capteur en zone ATEX ?

L'installation doit être effectuée par un personnel compétent. Respecter les règlements nationaux, les zones de classification, et utiliser uniquement des circuits en sécurité intrinsèque homologués. Protéger le capteur contre les chocs et les charges électrostatiques.

Quelles sont les conditions de température ambiante ?

La température ambiante admissible est de -20 à +70 °C pour la version standard (T6), et jusqu'à +80 °C pour la version T5. Consultez le marquage exact sur l'appareil.

Puis-je utiliser ce capteur en zone 0 ?

Oui, selon le marquage ATEX, le NN5002 peut être utilisé en zone 0 (catégorie 1G) avec le marquage Ex ia IIC T6 Ga ou Ex ia IIB T6 Ga. Il convient également pour zone 20 (1D).

Quels sont les paramètres électriques limites ?

Les valeurs limites pour le circuit de sécurité intrinsèque sont : Ui = 15 V, Ii = 50 mA, Pi = 120 mW. Ne pas dépasser ces valeurs.

Comment effectuer le nettoyage du capteur ?

Nettoyer avec un chiffon doux et sec. Éviter l'accumulation de poussière, surtout en zone 1D/2D. Ne pas utiliser de solvants agressifs.

Que faire en cas de défaut ?

Le capteur ne peut pas être réparé. En cas de défaut, contactez le fabricant IFM pour un remplacement. Toute modification est interdite.

Quelle est la classification ATEX du NN5002 ?

Le NN5002 peut être classé Ex ia IIC T6 Ga (zone 0) ou Ex ia IIB T6 Ga, selon la variante. Vérifiez le marquage sur l'appareil. Les certificats associés sont PTB01ATEX2191 et IECEx BVS 06.0003X.

Comment raccorder le capteur ?

Raccorder uniquement à des circuits en sécurité intrinsèque homologués, respectant les valeurs Ui, Ii, Pi. Les parties métalliques doivent être mises à la terre pour éviter les charges électrostatiques.

Puis-je remplacer le capteur par un autre modèle ?

Le remplacement doit se faire par un modèle identique ou équivalent avec les mêmes caractéristiques ATEX et électriques. Consultez la documentation du fabricant pour les alternatives compatibles.

MODE D'EMPLOI NN5002 IFM

Notice d'utilisation

(partie concernant la protection Ex)

Detecteur inductif NAMUR

1. Selon la directive ATEX 2014/34/UE la notice d'utilisation originale et une traduction de cette notice dans la ou les langue(s) du pays utilisateur UE doivent être fournies lors de la mise en service d'un apparéil ou d'un système de protection dans les pays membres de l'Union Européenne (UE).
2. Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utilisateur UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).
3. Le produit ne doit être mis en service que par un personnel compétent. De plus, nous indiquons expressément que toute responsabilité est exclue qui résultat de la mise en service de l'appareil sans la notice d'utilisation correspondante dans la langue du pays utilisé UE.

IE Gaeilge

1. De réir na Treorach ATEX 2014/34/AE (ATEX), nuair a chuirtear glées no córas cosanta i bhfeidhm laistigh de Bhallstáit an Aontais Eorpaigh (AE), ni mó an bhuntreoir a ghabhann leis a chur ar fāil maraon le haistriúchán ar an treoir sin i dteanga no i dteangacha na tire AE ina mbainfear usáid as.
2. Ma tharlaionn gan treoir ar bith na raioteas oiriuna CE i dteannta leis an ngleas i dteanga na tire-AE ina mbainfear usaid as, is feidir sin a iarraidh ar lucht a dhiolta (feach an bhileog seachadtha) no ar lucht a dhéanta (feach an bhileog ar leith / cul na bileoige).
3. Nil cead ach ag lucht foure a bhfuil oiliuint faoi leith orthu an tairge a chur i bhfearas. Cuirimid ar a suile do chach nach mbeidh freagracht ar bith i gceist de bharr aon ni a tharloidh de thoradh an glaes a chur i bhfearas gan an treoir chuia bheith ann i dteanga an Bhallstait-AE.

IT Italiano

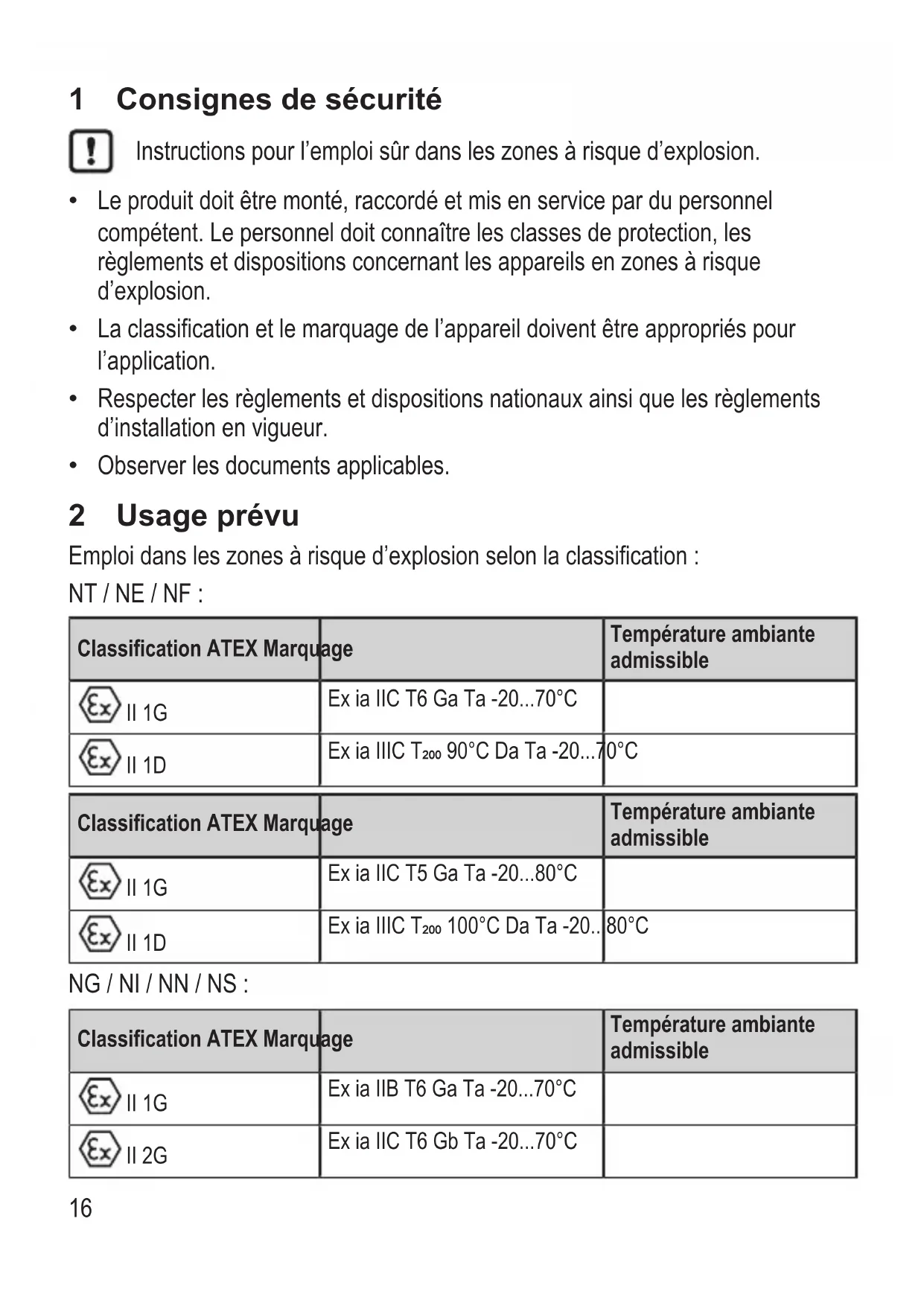

1 Consignes de sécurité

Instructions pour l'emploi sur dans les zones à risque d'explosion.

• Le produit doit être monté, raccordé et mis en service par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les apparciels en zones à risque d'explosion.
• La classification et le marquage de l'appareil doivent être appropriés pour l'application.
• Respecter les règlements et dispositions nationaux ainsi que les règlements d'installation en vigueur.
• Observer les documents applicables.

2 Usage prévu

Emploi dans les zones à risque d'explosion selon la classification :

NT/NE/NF：

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T6 Ga Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIC T5 Ga Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..	80°C

NG / NI / NN / NS :

Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T6 Ga Ta -20...70°C
ÉxII 2G	Ex ia IIC T6 Gb Ta -20...70°C
ÉxII 1D	Ex ia IIIC T200 90°C Da Ta -20...70°C
Classification ATEX Marquage		Température ambiente admissible
ÉxII 1G	Ex ia IIB T5 Ga Ta -20...80°C
ÉxII 2G	Ex ia IIC T5 Gb Ta -20...80°C
ÉxII 1D	Ex ia IIIC T200 100°C Da Ta -20..80°C

Certificat d'examen de type :

• UE:PTB01ATEX2191,BVS04ATEXE153X
• CEI:IECEx BVS 06.0003X

Les exigences des normes suivantes sont respectées :

ENCEI 60079-0:2018, EN 60079-11:2012
- CEI 60079-0:2017, CEI 60079-11:2011

Raccorder uniquement à des circuits en sécurité intrinsèque homologues avec un certificat d'examen de type qui ne dépassent pas les valeurs maximales suivantes :

$$ U i = 1 5 V, l i = 5 0 m A, P i = 1 2 0 m W $$

Inductance (Li) et capacité (Ci) effectives internes maximales :

Référence Inductance interne	(Li) en μH	Capacité interne (Ci) en nF
NE5001 70 80
NE5012 87 83
NF5001, NF5002 340 140
NF5003, NF5004 130 140
NF5008, NF5010 134 141
NF5012 344 141
NF5023 147 143
NF5030 134 141
NG5001, NG5002 45 145
NG5003, NG5004 50 155
NG5010 58 157
NG5011 53 147
NG5016 62 157
NG5019 49 146
NG5021 54 156
NI5001, NI5002 140 145
NI5003, NI5004 110 145
NI5011 118 147
NI5012 148 147
NN5001, NN5002 135 110
NN5020 143 112
NS5002 110 80
NT5001 70 80
NT5005 74 81

3 Montage

Protégér l'appareil et le cable contre la destruction.
Eviter les charges statiques sur les produits en plastique et sur les cables.
Raccorder les parties métalliques (boîtier du connecteur, éléments de fixation, boîtier de protection etc.) à un équipotentiel pour éviter des charges electrostatiques.
Ne pas installer l'appareil dans une paroi de séparation entre des zones différentes.
En cas d'utilisation dans la zone 0, protégger les connecteurs fénelles contre les fortes charges électrostatiques.

3.1 Conditions spécifiques pour un fonctionnement sur

Toujours voir la notice d'utilisation pour le marquage, car il pourrait ne pas etre entierement appliquée sur l'appareil pour des raisons de place.

4 Maintenance, réparation et élimination

Le produit ne doit pas etre modifie; aucune réparation n'est possible. En cas de défaut, veuilles contacter le fabricant.

Si besoin, des fiches techniques ou des certificats d'examen de type / certificates peuvent être demandés au fabricant ( couverture / verso).
