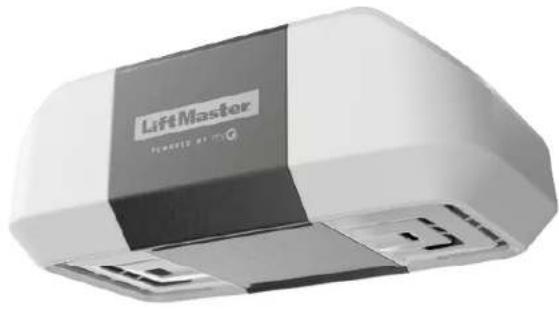

MANUAL DE USUARIO 85870 LIFT-MASTER

Modelo de transmisión por cadena - 85870

Lea atentamente este manual y la información de seguridad.

La puerta NO SE CERRARÁ a menos que el Protector System

esté conectado y correctamente alineado.

Se requieren verificaciones periódicas del abrepuertas de garaje para garantizar el funcionamiento seguro.

Este mando de garaje sólo es compatible con los accesorios myQ

NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos o funciones que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales.

Pegue las etiquetas de advertencia en la ubicación indicada en la etiqueta. Available on most iOS and Android Devices Descargue la aplicación gratuita myQ® Para registrar su abrepuertas de garaje de modo de recibir actualizaciones y ofertas de LiftMaster, visiteliftmaster.registria.com o use el icono que aparece a continuación:

Tome una foto del icono de cámaraque incluya los puntos ( ). Envíela enviando un mensaje de textocon la foto al 71403 (EE. UU.) o visitewww.liftmaster.photo (Global).LiftMaster300 Windsor DriveOak Brook, IL 605232 Tabla de contenidos Preparación 3 Inventario en la caja 6 Conjunto 7 Instalación 9 Instalar el control de la puerta 17 Instalación del sistema Protector System 19 Ajustes 25 Funcionamiento 28 Mantenimiento 35 Resolución de problemas 36 Accesorios 38 Garantía 39 Piezas de repuesto 42 Modelos 8550W, 8550WL, 8550WLB, 8550WLB-267, 8557W, 85503 y 85503-267 423 Preparación Número de serie del myQ

Escriba la información siguiente para referencia futura: Número de serie del myQ®:Número de serie del myQ Número de serie del productoNúmero de serie del producto:Fecha de compra:

Análisis de símbolos de seguridad y palabras de señalización Este abrepuertas de garaje se diseñó y probó para ofrecer un servicio seguro siempre que se instale, opere, mantenga y pruebe en estricto cumplimiento de las instrucciones y advertencias de este manual. Cuando vea estos símbolos de seguridad y palabras de señalización en las páginas siguientes, le alertarán de la posibilidad de lesiones graves o la muerte si no cumple con las advertencias que los acompañan. El peligro puede provenir de algo mecánico o de descarga eléctrica. Lea las advertencias detenidamente. Mecánica Eléctrica Cuando vea esta palabra de señalización en las páginas siguientes, le alertará de la posibilidad de daños a la puerta de garaje o al abrepuertas de garaje si no cumple con las declaraciones de precaución que la acompañan. Léalas con atención. ADVERTENCIA: Con este producto, puede quedar expuesto a sustancias químicas, incluido el plomo, que el Estado de California reconoce como causantes de cáncer o anomalías congénitas u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov Funcionamiento sin supervisión La función Temporizador para cerrar (TTC), la aplicación myQ® y el monitor de puerta de garaje y compuerta myQ® son ejemplos de cierres sin supervisión y SOLO deben utilizarse con puertas seccionales. Cualquier dispositivo o función que permita que la puerta se cierre sin estar en la línea de visión de la puerta se considera un cierre sin supervisión. La función Temporizador para cerrar (TTC), la aplicación myQ® y cualquier otro dispositivo myQ® SOLO deben usarse con puertas seccionales.4 Preparación Antes de conectarlo con su smartphone Supervise y controle su puerta de garaje desde cualquier lugar mediante la aplicación myQ®.Necesitará: Wi-Fi® habilitado en un smartphone, una tablet o una laptop Conexión a Internet de banda ancha Señal Wi-Fi® en el garaje (se requiere 2.4 GHz, 802.11b/g/n) Contraseña para su internet doméstica (la cuenta principal del enrutador, no la red deinvitados) NO LLEGA LA SEÑAL DE WI-FI® Asegúrese de que su dispositivo móvil esté conectado a su red Wi-Fi®. Sostenga el dispositivomóvil en el lugar donde se instalará el abrepuertas de garaje y compruebe que el Wi-Fi®. Compruebe la intensidad de la señal. Si ve:La señal Wi-Fi es potente.El abrepuertas de garaje se conectará a su red Wi-Fi.La señal Wi-Fi es débil.El abrepuertas de garaje puede conectarse a su red Wi-Fi. Si no es así, pruebe una de las opciones siguientes para mejorar la señal Wi-Fi:No hay señal de Wi-Fi.El abrepuertas de garaje no podrá conectarse a su red Wi-Fi. Pruebe una de las opciones siguientes para mejorar la señal Wi-Fi:• Acerque el enrutador al abrepuertas de garaje para minimizar las interferencias de las paredes y otros objetos• Compre un extensor de alcance del Wi-Fi Para obtener especificaciones de enrutadores compatibles y ayuda, visitesupport.chamberlaingroup.com.Consulte la página 30 para conectar el abrepuertas de garaje a un dispositivo móvil. Revisar la puerta Para evitar posibles LESIONES GRAVES o la MUERTE: Llame SIEMPRE a un técnico capacitado en sistemas de puerta si la puerta de garaje seatora, adhiere o no está balanceada. Una puerta de garaje no balanceada podría NOinvertirse cuando se necesita. NUNCA intente aflojar, mover o ajustar la puerta de garaje, resortes de puerta, cables,poleas, soportes o su herraje; TODOS están bajo tensión EXTREMA. Deshabilite TODAS las trabas y quite TODAS las sogas conectadas a la puerta ANTES deinstalar y operar el abrepuertas de garaje para evitar enredos. NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos o funcionesque proporcionen un cierre sin supervisión. Los dispositivos y las funciones sinsupervisión deben usarse SOLO con puertas seccionales.Para evitar daños en la puerta de garaje y el abrepuertas: Deshabilite SIEMPRE las trabas ANTES de instalar y operar el abrepuertas. SOLO use el abrepuertas de garaje a 120 V, 60Hz para evitar averías y daños.Antes de empezar:1. Deshabilite las trabas y retire todas las sogasconectadas a la puerta de garaje.2. Levante la puerta hasta la mitad. Suelte la puerta. Siestá balanceada, debe quedarse en su lugar, sostenidapor completo por los resortes.3. Levante y baje la puerta para verificar si se adhiere otraba. Si la puerta se atora, adhiere o no estábalanceada, llame a un técnico capacitado en sistemasde puerta.4. Verifique el sello en la parte inferior de la puerta.Cualquier vacío entre el piso y la parte inferior de lapuerta no debe exceder 1/4" (6mm). De lo contrario, elsistema de inversión de seguridad podría no funcionarcorrectamente.5. El abrepuertas debe instalarse arriba del centro de lapuerta. Si hay una resorte de torsión o placa de soportecentral en el camino del soporte del cabezal, puedeinstalarse dentro de los 4 pies (1.2m) a la izquierda oderecha del centro de la puerta. Consulte la página 11. Resorte de torsión Resorte de extensión

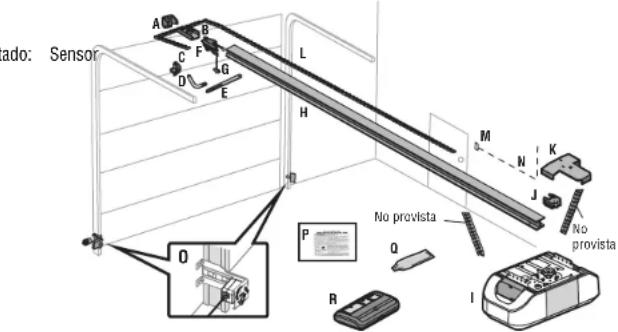

Preparación Herramientas necesarias 3/16 5/32 5/16 7/16 1/2 5/8 9/16 1/4 7/166 Preparación Inventario en la caja Los accesorios variarán según el modelo de abrepuertas de garaje comprado. En función de u modelo específico, su abrepuertas de garaje puede incluir otros accesorios. Las instrucciones para los accesorios estarán incluidas con el accesorio y no se incluyen en este manual. Las imágenes de este manual son de referencia y su producto podría tener un aspecto diferente. Montaje de abridor de puerta de garaje A. Soporte del cabezal B. Polea y soporte C. Soporte de la puerta D. Brazo curvo de la puerta E. Brazo recto de la puerta F. Carro G. Soga y manija de liberación de emergencia H. Riel

I. Abrepuertas de garaje

J. Extensor de cadena K. Soporte de chasis L. Cadena M. Control de la puerta N. Cable blanco y rojo/blanco O. El Protector System Sensores de inversión de seguridad con cable blanco y blanco/negro conectado: Sensor emisor (1), sensor receptor (1) y soportes del sensor de seguridad (2) P. Etiquetas de seguridad y documentación Q. Grasa para riel R. Mando a distancia (893MAX) Herrajes Conjunto Herraje del soporte de chasis Herraje del extensor de cadena Tornillo #8-32 x 3/8" (2) Tornillo #8-32 x 3/8" (2) Pernos hexagonales de 1/4”-20 x 5/8” (2) Herraje para riel Arandela de seguridad (2) Pernos con arandela y arandela de seguridad (montados en la parte superior del abridor de la puerta del garaje) Perno con arandela de 5/16”-18 x 1/2” (2) Instalación Perno hexagonal de 5/16”-18 x 7/8” (4) Tornillo autorroscante de 1/4”-14 x 5/8” (2) Tornillo tirafondos de 5/16”-9 x 1-5/8” (2) Sujetador de anillo (3) Tornillo tirafondos de 5/16”-18 x 1-5/8” (2) Perno de cabeza de hongo 1/4"-20 x 1/2" Pasador de horquilla de 5/16” x 2-3/4” (1) Tuerca de mariposa, 1/4"-20 (2) Pasador de horquilla de 5/16” x 1-1/4” (1) Perno hexagonal de 1/4”-20 x 5/8” (2) Pasador de horquilla de 5/16” x 1" (1) Contratuerca 1/4”-20 (2) Tuerca 5/16”-18 (4) Tornillo tirafondos 1/4” x 1-1/2” (4) Arandela de seguridad de 5/16”-16 (4) Herraje de control de la puerta Tornillo 6AB x 1" (2) Anclajes para yeso (2) Tornillo 6-32 x 1" (2) Grapas aisladas

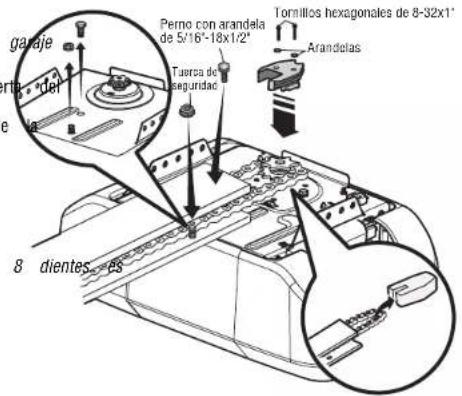

Conjunto 1 Fijar el riel al abridor de la puerta del garaje Para evitar daños GRAVES al abrepuertas de garaje, use SOLO aquellos pernos/sujetadores montados en la parte superior del abrepuertas. NOTA: SOLO use los pernos que quitó del abrepuertas de garaje. Coloque el abrepuertas de garaje sobre la caja del paquete para evitar que se raye.

1. Retire el perno y la tuerca de seguridad de la parte superior del abridor de la puerta del

2. Alinee el carril y la espuma de poliestireno sobre la rueda dentada. Corta la cinta de la

barandilla, la cadena y la espuma de poliestireno.

3. Fije el riel con el perno arandelado y la tuerca de seguridad retirados anteriormente.

4. Coloque la cadena alrededor del piñón del abrepuertas de garaje.

5. Fije el extensor de cadena al abrepuertas de garaje con tornillos.

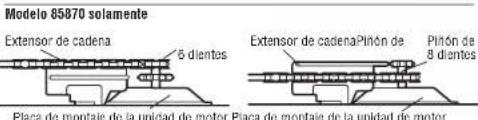

6. Guíe la cadena alrededor de la ranura seleccionada en el esparcidor de cadena, para

enganchar el piñón de 8 o 6 dientes. NOTA: El piñón de 6 dientes es para usar con puertas de carruajes y el piñón de 8 dientes es para usar con puertas normales. Perno con arandela de 5/16"-18x1/2" (montados en el abrepuertas de garaje) HERRAJES Tuerca de seguridad (montados en el abrepuertas de garaje) Tuerca deseguridad Perno con arandela de 5/16"-18x1/2" Tornillos hexagonales de 8-32x1" Arandelas Extensor de cadenaPiñón de 6 dientes Piñón de 8 dientes Extensor de cadena Modelo 85870 solamente Placa de montaje de la unidad de motor Placa de montaje de la unidad de motor8 Conjunto 2 Fijar el soporte de apoyo del chasis Para evitar posibles LESIONES GRAVES en los dedos al mover el abrepuertas de garaje:

Mantenga SIEMPRE la mano alejada de la rueda dentada mientras opera el abrepuertas.

Ajuste con cuidado la cubierta de la rueda dentada ANTES de operar.

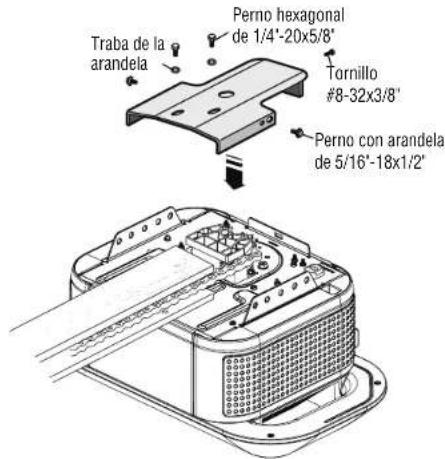

1. Posicione el soporte de chasis sobre la unidad.

Fije el soporte al riel con pernos hexagonales de 1/4"-20 x 5/8" y arandelas de seguridad. No apriete en exceso.

3. Fije el soporte al abrepuertas insertando un tornillo con arandela de 5/16"-18 x 1/2" a través

de un orificio en las bridas de cada lado y un orificio igual en el soporte. Complete la conexión insertando el tornillo #8-32 x 3/8" a través de la brida posterior y el orificio en el soporte del riel. Perno con arandela de 5/16"-18x1/2" Tornillo #8-32x3/8" Perno hexagonal de 1/4"-20x5/8" Traba de la arandela 3 Apretar la cadena

1. Afloje la tuerca interior y la arandela de seguridad en el eje roscado del carro.

2. Apriete la tuerca exterior hasta que la cadena esté a 1/2" por encima de la base del riel en el

punto medio del riel.

3. Vuelva a apretar la tuerca interior.

La holgura de la cadena es normal cuando la puerta está cerrada. No es necesario ningún reajuste. Puede producirse ruido del piñón si la cadena queda demasiado floja. Durante el mantenimiento futuro, SIEMPRE tire de la manija de liberación de emergencia para desconectar el carro antes de ajustar la cadena. Puede producirse ruido del piñón si la cadena queda demasiado floja. Durante el mantenimiento futuro, SIEMPRE tire de la manija de liberación de emergencia para desconectar el carro antes de ajustar la cadena. 1/2" (13 mm)9 Instalación

INSTRUCCIONES IMPORTANTES DE INSTALACIÓN

Para reducir el riesgo de LESIÓN GRAVE o MUERTE:

1. LEA Y SIGA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE INSTALACIÓN.

2. Instale el abrepuertas de garaje SOLO sobre una puerta bien balanceada y lubricada. Una

puerta mal balanceada podría NO invertirse cuando sea necesario y causar LESIONES GRAVES o la MUERTE.

3. Un técnico capacitado en sistemas de puerta DEBE realizar TODAS las reparaciones a

cables, conjuntos de resortes y otros herrajes ANTES de instalar el abrepuertas de garaje.

4. Deshabilite TODAS las trabas y quite TODAS las sogas conectadas a la puerta ANTES de

instalar el abrepuertas de garaje para evitar enredos.

5. Donde sea posible, instale el abrepuertas a 7 pies (2.13 m) o más por encima del piso.

6. Monte la liberación de emergencia al alcance pero al menos a 6pies (1.83m) por encima

del suelo y evitando el contacto con vehículos para evitar la liberación accidental.

7. NUNCA conecte el abrepuertas de garaje a la fuente de alimentación hasta que se le

8. NUNCA use relojes, anillos o prendas sueltas cuando instale o dé servicio al abrepuertas.

Podrían quedar enganchados en la puerta del garaje o en los mecanismos del abrepuertas.

9. Instale el control de la puerta de garaje montado en la pared:

a la vista de la puerta de garaje.

fuera del alcance de niños pequeños a una altura mínima de 5pies (1.5m) sobre pisos, descansos, escalones u otras superficies adyacentes de tránsito.

lejos de TODAS las piezas móviles de la puerta.

10. Coloque la etiqueta de advertencia de atrapamiento en la pared al lado del

control de la puerta de garaje en una ubicación visible.

11. Coloque la liberación de emergencia/etiqueta de prueba de inversión de

seguridad a simple vista en el interior de la puerta de garaje.

12. Al completar la instalación, pruebe el sistema de inversión de seguridad. La

puerta DEBE invertir la marcha al contacto con un objeto de 1-1/2" (3.8 cm) de alto (o 2x4 colocado plano) en el piso.

13. Para evitar GRAVES LESIONES PERSONALES o LA MUERTE por electrocución,

desconecte TODA la energía eléctrica ANTES de realizar cualquier servicio o mantenimiento.

14. NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos o

funciones que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales.

15. GUARDE ESTAS INSTRUCCIONES.10

Instalación 1 Determinar la ubicación del soporte del cabezal Para evitar posibles LESIONES GRAVES o la MUERTE:

El soporte del cabezal DEBE estar sujetado RÍGIDAMENTE al soporte estructural en la pared del cabezal o en el techo, puesto que de lo contrario la puerta de garaje podría NO invertirse cuando esto se requiera. NO instale el soporte del cabezal sobre un panel de yeso.

DEBEN usarse anclajes para concreto si se monta el soporte del cabezal o la madera de 2x4 en mampostería.

NUNCA intente aflojar, mover o ajustar la puerta de garaje, resortes, cables, poleas, soportes o su herraje; TODOS están bajo tensión EXTREMA.

Llame SIEMPRE a un técnico capacitado en sistemas de puerta si la puerta de garaje se atora, adhiere o no está balanceada. Una puerta de garaje no balanceada podría NO invertir la dirección de movimiento cuando se necesita.

NO habilite la función de temporizador de cierre si opera con puertas de garaje de una sola pieza o batientes. Se debe activar SOLO al operar una puerta seccional. Cierre la puerta y marque la línea central vertical interior de la puerta de garaje. Extienda la línea hacia la pared del cabezal por arriba de la puerta. Puede fijar el soporte del cabezal a menos de 4 pies (1.22m) a la izquierda o a la derecha del centro de la puerta solo si hay un resorte de torsión o una placa de soporte central en el camino; o puede fijarlo al techo cuando el espacio libre resulte mínimo. (Se puede montar en la pared boca abajo si es necesario, para ganar aproximadamente 1/2” (1 cm). Si necesita instalar el soporte del cabezal en una madera de 2x4 (en la pared o en el techo), utilice tornillos tirafondos (no suministrados) para fijar de forma segura la madera de 2x4 a los soportes estructurales. Abra la puerta en el punto más alto del recorrido tal como se muestra. Dibuje una línea horizontal de intersección en la pared del cabezal a 2” (5 cm) por arriba del punto alto. Esta altura proporcionará un espacio libre de recorrido para el borde superior de la puerta. NOTA: Si el número total de pulgadas excede la altura disponible en su garaje, use la altura máxima posible, o consulte la página 11 para la instalación en el techo. Pared del cabezal Techo sin acabado Línea central vertical de la puerta de garaje 2x4 2x4 Soportes estructurales Nivel (Opcional) MONTAJE DE TECHO PARA SOPORTE CABEZAL OPCIONAL

Puerta seccional con guía curva Pred del cabezal Guía 2" (5 cm) Punto más alto del recorrido Puerta11 Instalación 2 Instalar el soporte del cabezal Puede conectar el soporte del cabezal a la pared por arriba de la puerta de garaje o al techo. Siga las instrucciones que sean mejores para sus requisitos particulares. No instale el soporte del cabezal sobre un panel de yeso. Si se instala en mampostería, use anclajes para concreto (no se suministran). HERRAJES Tornillo tirafondos 5/16"-9x1-5/8" OPCIÓN A - INSTALACIÓN EN LA PARED

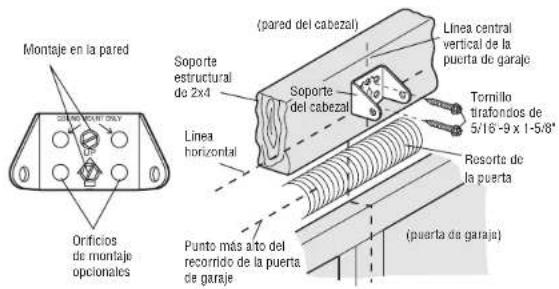

1. Centre el soporte en la línea central vertical con el borde inferior del soporte en la línea

horizontal tal como se muestra (con la flecha orientada hacia el techo).

2. Marque la serie vertical de orificios para el soporte (no use los orificios designados para el

montaje en el techo). Taladre orificios piloto de 3/16” y sujete el soporte firmemente a un soporte estructural con tornillos tirafondos. Montaje en la paredOrificios de montaje opcionalesLínea central vertical de la puerta de garaje(pared del cabezal)Soporte del cabezalSoporteestructuralde 2x4 Resorte dela puerta(puerta de garaje)Punto más alto del recorrido de la puerta de garajeLínea horizontalTornillotirafondos de5/16"-9 x 1-5/8" OPCIÓN B - INSTALACIÓN EN EL TECHO

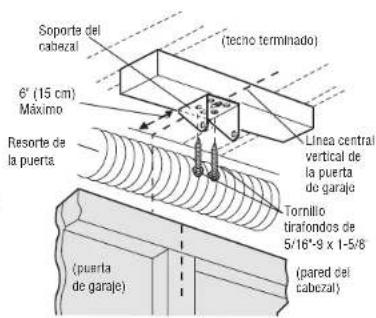

1. Extienda la línea central vertical en el techo tal como se muestra.

2. Centre el soporte en la marca vertical, a no más de 6” (15cm) de la pared. Asegúrese de que

la flecha quede orientada en dirección a la pared. El soporte puede montarse al ras contra el techo cuando el espacio libre es mínimo.

3. Marque los orificios laterales. Taladre orificios piloto de 3/16” y sujete el soporte

firmemente a un soporte estructural con los herrajes provistos. (pared delcabezal)Orificios de montajeen techo(techo terminado)Línea centralvertical de la puertade garajeSoporte delcabezal 6" (15 cm) MáximoResorte dela puerta(puertade garaje)Tornillotirafondos de5/16"-9 x 1-5/8"12 Instalación 3 Conectar el riel al soporte del cabezal

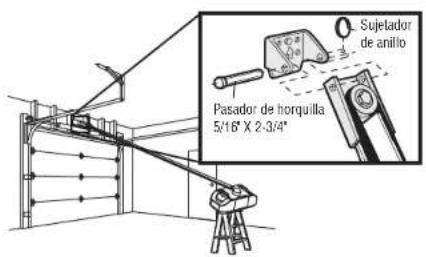

1. ALinee el riel con el soporte del cabezal. Inserte el pasador de horquilla por los orificios en el

soporte del cabezal y el riel. Fije con el sujetador de anillo. NOTA: Use el material de embalaje como base protectora para el abrepuertas de garaje. Sujetador de anillo Pasador de horquilla 5/16 " X 2-3/4" HERRAJES Pasador de horquilla de 5/16" x 2-3/4" Sujetador de anillo 4 Colocar el mando de la puerta del garaje Para evitar daños a la puerta de garaje, apoye el riel del abrepuertas de garaje sobre la madera de 2x4 colocada en la sección superior de la puerta.

1. Retire el material de embalaje y levante el abrepuertas de garaje sobre una escalera.

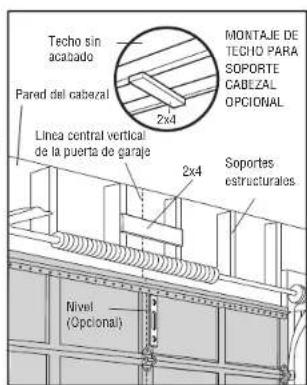

2. Abra completamente la puerta y coloque una madera de 2x4 (colocada plana) debajo del riel.

Una madera de 2x4 es ideal para establecer la distancia entre el riel y la puerta. Si la escalera no tiene la altura suficiente, necesitará ayuda en este momento. Si la puerta choca con el carro cuando se levanta, tire del brazo de liberación del carro para desconectar el carro interior y exterior. Deslice el carro exterior hacia el abrepuertas de garaje. El carro puede permanecer desconectado hasta que se le indique lo contrario. Connectado Desconnectado13 Instalación 5 Colgar el mando de la puerta del garaje Para evitar posibles LESIONES GRAVES debido a la caída de un abrepuertas de garaje, sujételo FIRMEMENTE a los soportes estructurales del garaje. DEBEN usarse anclajes para concreto si se instala CUALQUIER soporte en mampostería. La manera de colgar el abrepuertas de garaje dependerá de su garaje. Se muestran dos instalaciones representativas. La suya puede ser diferente. Los soportes colgantes deben estar en ángulo (Figura

1) para ofrecer un apoyo rígido. En techos acabados (Figura 2), fije un soporte de metal sólido a los

soportes estructurales antes de instalar el abrepuertas. Este soporte y el herraje de sujeción no se suministran.

1. Mida la distancia desde cada lado de la unidad del motor al soporte estructural.

2. Corte ambas piezas del soporte colgante a las longitudes requeridas.

3. Taladre agujeros piloto de 3/16" para los soportes estructurales.

5. Sujete el abrepuertas a los soportes colgantes con pernos hexagonales de 5/16"-18 x 7/8",

arandelas de seguridad y tuercas.

6. Asegúrese de que el riel esté centrado sobre la puerta (o alineado con el soporte del cabezal

si el soporte no está centrado sobre la puerta).

7. Quite la madera de 2x4. Opere la puerta manualmente. Si la puerta choca con el riel, levante

el soporte del cabezal. NOTA: NO vuelva a conectar la alimentación al abrepuertas por ahora. FIGURA 1 FIGURA 2 (No suministrado) Tornillo tirafondos de 5/16"- 18x1-7/8" Medir la distancia Perno hexagonal de 5/16"- 18x7/8", arandela de seguridad 5/16", tuerca 5/16"-18 FIGURA 3 No suministrado Techo terminado Techo sin terminar Perno hexagonal de 5/16"- 18x7/8" Tuerca 5/16"-18 Arandela de seguridad 5/16" HERRAJES14 Instalación 6 Instalación de las bombillas Para evitar un SOBRECALENTAMIENTO posible del panel del extremo o del portalámparas:

NO use bombillas incandescentes de más de 100 W.

NO use bombillas fluorescentes compactas de más de 26 W (equivalente a 100 W).

NO use bombillas halógenas.

NO use bombillas de cuello corto o especiales.

1. Jale de la parte superior del centro de la lente de la luz y gírela hacia abajo.

2. Inserte una bombilla incandescente A19 (100W como máximo) o una bombilla fluorescente

compacta (26W, equivalente a 100W) en el portalámparas. NOTA: NO use bombillas halógenas, de cuello corto o bombillas de luz especiales ya que estas podrían sobrecalentar el panel del extremo o el portalámparas. NOTA: No use bombillas LED, ya que pueden reducir el alcance o el rendimiento de su(s) control(es) remoto(s).

3. Gire el objetivo hacia arriba para cerrarlo.

o o 7 Conectar la soga y manija de liberación de emergencia Para evitar posibles LESIONES GRAVES o la MUERTE por la caída de la puerta de garaje:

Si es posible, use la palanca de liberación de emergencia para desenganchar el carro SOLO cuando la puerta del garaje esté CERRADA. Los resortes débiles o rotos o una puerta no balanceada podrían causar que la puerta caiga rápido o de forma repentina.

NUNCA use la palanca de liberación de emergencia a menos que la entrada del garaje esté libre de personas y sin obstrucciones.

NUNCA use la manija para abrir o cerrar la puerta. Si se desata el nudo de la cuerda, podría caerse.

1. Inserte un extremo de la soga de liberación de emergencia a través de la manija. Asegúrese

de que “NOTICE” esté boca arriba. Fije con un nudo alto a al menos 1" (2.5cm) desde el extremo de la cuerda para evitar que se deslice.

2. Inserte el otro extremo de la soga de liberación de emergencia a través del orificio en el

brazo de liberación del carro. Monte la liberación de emergencia al alcance pero al menos a 6pies (1.83m) por encima del piso, evitando el contacto con vehículos para evitar la liberación accidental, y fije con un nudo simple. NOTA: De ser necesario cortar la soga de liberación de emergencia, selle el extremo cortado con un fósforo o encendedor para evitar que se desate. Asegúrese de que la soga y manija de liberación de emergencia estén por arriba de todos los vehículos para evitar enredos. Brazo de desbloqueo del carro15 Instalación 8 Instalar el soporte de la puerta Las puertas de garaje de fibra de vidrio, aluminio o de acero liviano REQUERIRÁN refuerzo ANTES de la instalación del soporte de la puerta. Comuníquese con el fabricante de la puerta de garaje o con el distribuidor de instalación para obtener instrucciones sobre refuerzos del abrepuertas o un kit de refuerzo. Si no se refuerza la sección superior según lo requerido de acuerdo con el fabricante de la puerta, se podría anular la garantía de la puerta. Se necesita un refuerzo horizontal y vertical para puertas de garaje livianas (fibra de vidrio, aluminio, acero, puertas con paneles de vidrio, etc.) (no se suministra). Un soporte de refuerzo horizontal debe ser lo suficientemente largo como para ser fijado a dos o tres soportes verticales. Un soporte de refuerzo vertical debe cubrir la altura del panel superior. Comuníquese con el fabricante de la puerta de garaje o con el distribuidor de instalación para obtener instrucciones sobre refuerzos del abrepuertas o un kit de refuerzo. NOTA: Muchos kits de refuerzo para puertas permiten la conexión directa del pasador de horquilla y el brazo de la puerta. En este caso, no necesitará el soporte de puerta; proceda al paso siguiente. PUERTASSECCIONALES

1. Centre el soporte de la puerta en la línea central vertical ya marcada que se utiliza para la

instalación del soporte del cabezal. Observe la colocación correcta de la posición UP (SUBIDA), tal como aparece impreso dentro del soporte.

2. Posicione el borde superior del soporte de 2”-4” (5-10 cm) debajo del borde superior de la

puerta, O BIEN directamente debajo de cualquier soporte estructural a través de la parte superior de la puerta.

3. Marque, taladre orificios e instale tal como sigue, dependiendo de la construcción de su

puerta: Puertas metálicas o livianas que usan un soporte de hierro angular vertical entre el soporte del panel de la puerta y en el soporte de la puerta:

Taladre orificios de sujeción de 3/16”. Fije el soporte de la puerta usando dos tornillos autorroscantes. (Figura 1)

Como alternativa, use dos pernos de 5/16”-18x2”, arandelas de seguridad y tuercas (no se suministran). (Figura 2) Puertas metálicas, aisladas o livianas reforzadas en la fábrica:

Taladre orificios de sujeción de 3/16”. Fije el soporte de la puerta usando los tornillos autorroscantes. (Figura 3) Puertas de madera:

Use los orificios para el soporte de la puerta superior e inferior o de lado a lado. Taladre orificios de 5/16” a través de la puerta y fije el soporte con pernos de carrocería de 5/16”-18 x 2”, arandelas de seguridad y tuercas (no se suministran). (Figura4) NOTA: Los tornillos autorroscantes de 1/4”-14 x 5/8” no están previstos para su uso en puertas de madera. FIGURA 1FIGURA 3Refuerzo verticalLínea central verticalde la puerta garaje SUBIDASoporte de la puertaTornillo autorroscantede 1/4"-14 x 5/8"Tornillo autorroscante1/4"-14 x 5/8"Línea central verticalde la puerta garaje SUBIDAFIGURA 4Línea central vertical de la puerta garaje Perno de 5/16"-18 x 2"(no se suministra) SUBIDABorde interior de la puerta o Tarjeta de refuerzo FIGURA 2Refuerzo verticalPerno de 5/16"-18 x 2"(no se suministra) Arandela de seguridad de 5/16"Tuerca de 5/16"-18Soporte de la puertaSUBIDALínea central vertical de lapuerta garajeTornillo autorroscante de 1/4"-14 x 5/8" HERRAJES16 Instalación 9 Conectar el brazo de la puerta al carro IMPORTANTE: La ranura en el brazo recto de la puerta DEBE estar orientado en dirección opuesta al brazo curvo de la puerta.

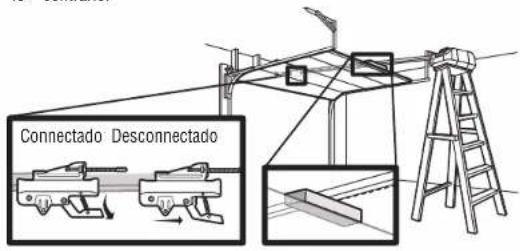

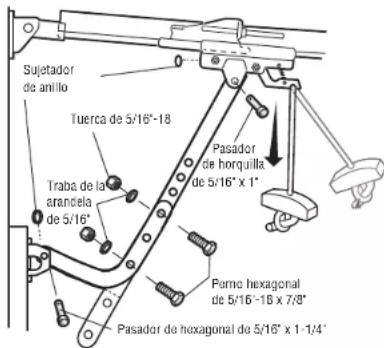

1. Cierre la puerta. Desconecte el carro jalando de la manija de liberación de emergencia.

Deslice el carro exterior hacia atrás (apartándolo de la puerta) unas 2" (5 cm).

2. Fije el brazo recto de la puerta al carro exterior con el pasador de horquilla. Fije con el

sujetador de anillo.

3. Fije el brazo curvo de la puerta al soporte de la puerta con el pasador de horquilla. Fije con el

sujetador de anillo.

4. Alinee el brazo recto de la puerta con el brazo curvo de la puerta. Seleccione dos orificios

alineados (lo más apartados posible) y fíjelos con los pernos, tuercas y arandelas de seguridad. NOTA: Si los orificios no se alinean, invierta el brazo recto de la puerta. Seleccione dos orificios alineados (lo más apartados posible) y fíjelos con los pernos, tuercas y arandelas de seguridad.

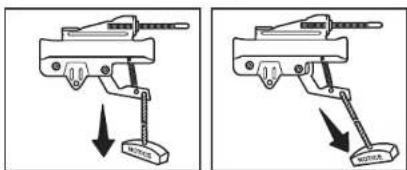

5. Jale de la manija de liberación de emergencia hacia el abrepuertas de garaje hasta que el

brazo de liberación del carro quede horizontal. El carro se volverá a enganchar automáticamente cuando se active el abrepuertas de garaje. Brazo de la puerta rectoBrazode lapuertacurvo (Ranura hacia afuera) CORRECTO Brazode lapuertorecto Brazo de la puertacurvo INCORRECTO Pasador de hexagonal de 5/16" x 1-1/4" Sujetador de anillo Pasador de horquilla de 5/16" x 1" Tuerca de 5/16"-18 Traba de la arandela de 5/16" Perno hexagonal de 5/16"-18 x 7/8" HERRAJES Perno hexagonal de 5/16"-18 x 7/8" Tuerca de 5/16"-18 Arandela de seguridad de 5/16" Pasador de horquilla de 5/16" x 1" Pasador de horquilla de 5/16" x 1-1/4" Sujetador de anillo17 Instalar el control de la puerta Instalar el control de la puerta Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución:

Asegúrese de que la alimentación NO esté conectada ANTES de instalar el panel de control.

Conecte el panel de control SOLO a cables de bajo voltaje de 12 VOLTIOS. Para evitar posibles LESIONES GRAVES o la MUERTE por el cierre de la puerta de garaje:

Instale el panel de control a la vista de la puerta de garaje, fuera del alcance de niños pequeños a una altura mínima de 5 pies (1.5m) sobre pisos, descansos, escalones u otras superficies adyacentes de tránsito, y lejos de TODAS las piezas móviles de la puerta.

NUNCA permita que los niños operen o jueguen con los botones pulsadores del panel de control o los transmisores del control remoto.

SOLO active la puerta cuando pueda verse con claridad, esté correctamente ajustada y no haya obstrucciones al recorrido de la puerta.

Mantenga SIEMPRE la puerta de garaje a la vista hasta que esté completamente cerrada. NUNCA permita que nadie se ponga en el camino de una puerta que se está cerrando. INTRODUCCIÓN Compatible con los accesorios myQ

y Security+ 2.0, ver página 38. Su abrepuertas de garaje es compatible con hasta 2 paneles de control inteligentes o 4 de cualquier otro panel de control Security+ 2.0. NOTA: Los antiguos LiftMaster y productos de terceros no son compatibles. Instale el control de la puerta a la vista de la puerta de garaje, fuera del alcance de niños pequeños a una altura mínima de 5 pies (1.5m) sobre pisos, descansos, escalones u otras superficies adyacentes de tránsito, y lejos de TODAS las piezas móviles de la puerta. Para las instalaciones de cajas de distribución no es necesario taladrar orificios ni instalar los anclajes de yeso. Use los orificios existentes de la caja de distribución. NOTA: Su producto puede verse diferente al de las ilustraciones. HERRAJES Tornillo6AB x 1" (2)Anclajes parayeso (2) Tornillo de6-32 x 1" (2)

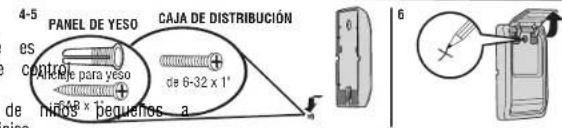

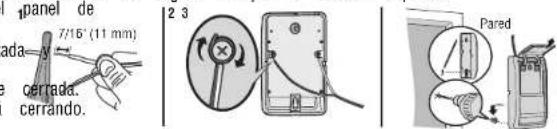

1. Pele 7/16" (11mm) de aislamiento de un extremo del cable y separe los cables.

2. Conecte un cable a cada uno de los dos tornillos en la parte trasera del panel de control. Los

cables se pueden conectar a cualquiera de los tornillos. INSTALACIONES PRE-CABLEADAS:Elija dos cables cualesquiera para conectar, haga una nota de cuales cables se usaron de modo que los cables correctos se conecten al abrepuertas de garaje en un paso posterior.

3. Marque la ubicación del orificio de montaje inferior y taladre un orificio de 5/32”.

4. Instale el tornillo inferior, dejando que sobresalga 1/8" (3mm) de la pared.

5. Coloque el orificio inferior del panel de control sobre el tornillo y deslícelo hacia abajo hasta

colocarlo en su lugar.

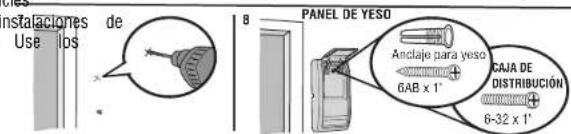

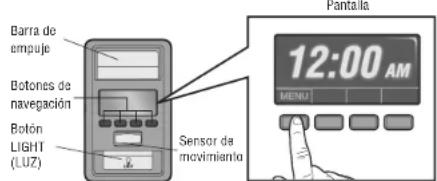

6. Levante la barra de empuje y marque el orificio superior.

7. Quite el panel de control de la pared y perfore un orificio de 5/32" para el tornillo superior.

8. Coloque el orificio inferior del panel de control sobre el tornillo y deslícelo hacia abajo hasta

colocarlo en su lugar. Coloque el tornillo superior. 7/16" (11 mm) Pared 2 3 PANEL DE YESOCAJA DE DISTRIBUCIÓN6AB x 1"de 6-32 x 1"Anclaje para yeso 4-5

6-32 x 1"CAJA DE DISTRIBUCIÓN PANEL DE YESO6AB x 1"Anclaje para yeso

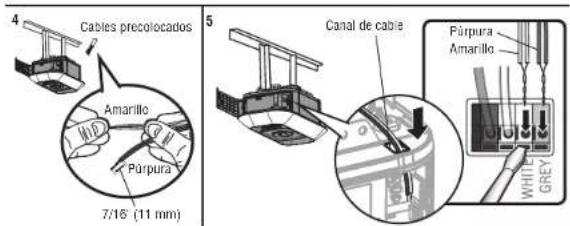

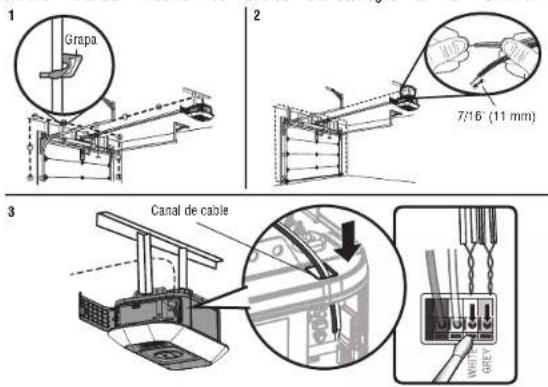

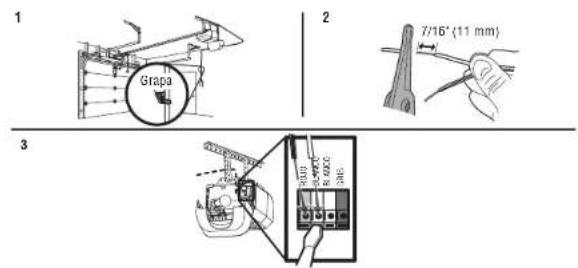

Instalar el control de la puerta 2 Conectar el mando de la puerta al mando del garaje INSTALACIONES PRE-CABLEADAS: Cuando conecte el control de la puerta al abrepuerta de garaje, asegúrese de utilizar los mismos cables que están conectados al control de la puerta.

1. Pase el cable blanco y el rojo/blanco desde el control de la puerta hasta el abrepuertas de

garaje. Fije el cable a la pared y al techo con grapas (no se aplica a las instalaciones con caja de distribución o precolocadas). No perfore el cable con la grapa ya que puede causar un cortocircuito o abrir el circuito.

2. Pele 7/16" (11mm) de aislamiento del extremo del cable cerca del abrepuertas de garaje.

3. Conecte el cable a los terminales rojo y blanco en el abrepuertas de garaje. Para insertar o

liberar cables del terminal, presione la pestaña con la punta del destornillador. 7/16" (11 mm)

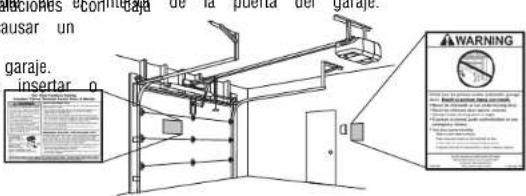

Grapa ROJO BLANCO BLANCO GRIS 3 Pegue las etiquetas de advertencia

1. Pegue la etiqueta de advertencia de atrapamiento en la pared cerca del panel de control con

2. Pegue la etiqueta de prueba de inversión de seguridad/liberación del manual en un lugar

visible en el interior de la puerta del garaje.19 Instalar el Protector System

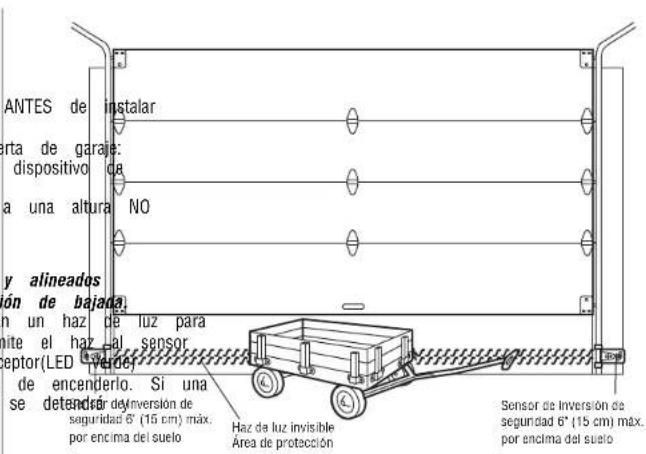

Introducción Asegúrese de que la alimentación NO esté conectada al abrepuertas de garaje ANTES de instalar el sensor de inversión de seguridad. Para evitar posibles LESIONES GRAVES o la MUERTE por el cierre de la puerta de garaje:

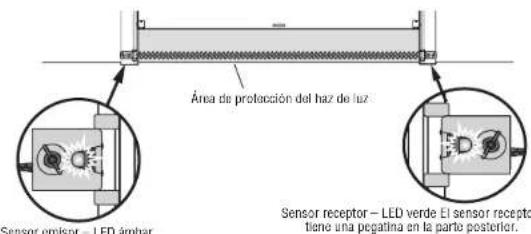

Conecte y alinee correctamente el sensor de inversión de seguridad. Este dispositivo de seguridad requerido NO SE DEBE desactivar.

Instale el sensor de inversión de seguridad de modo que el haz esté a una altura NO MAYOR a 6” (15cm) sobre el piso del garaje. IMPORTANTE: Los sensores de inversión de seguridad DEBEN estar conectados y alineados correctamente antes de que el abrepuertas de garaje se mueva en la dirección de bajada. El Protector System® incluye dos sensores de inversión de seguridad que utilizan un haz de luz para evitar que la puerta del garaje se cierre. El sensor emisor (LED ámbar) transmite el haz al sensor receptor (LED verde) cuando ambos están alimentados y alineados. El sensor receptor(LED verde) tiene una etiqueta en el sensor para identificarlo como el sensor receptor antes de encenderlo. Si una obstrucción interrumpe el haz de luz mientras la puerta se está cerrando, esta se detendrá y retrocederá hasta la posición de apertura total. Al instalar los sensores de inversión de seguridad, compruebe lo siguiente:

Que los sensores estén instalados DENTRO del garaje.

Que las lentes de los sensores estén enfrentadas. IMPORTANTE: No permita que la luz del sol llegue directamente al sensor receptor (LED verde).

Que el haz del sensor no esté a más de 6" (15cm) del suelo y que el haz de luz no esté obstruido.

Que el sensor receptor tenga una etiqueta de advertencia detrás. Haz de luz invisible Área de protección Sensor de inversión de seguridad 6" (15 cm) máx. por encima del suelo Sensor de inversión de seguridad 6" (15 cm) máx. por encima del suelo20 Instalar el Protector System

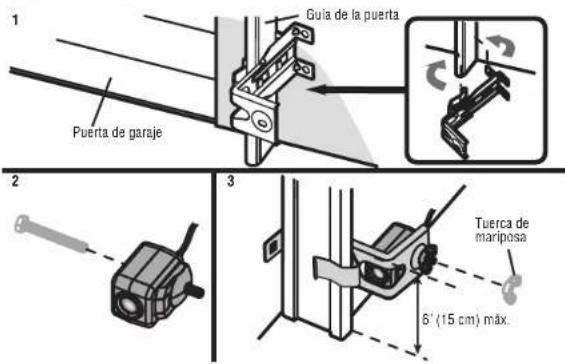

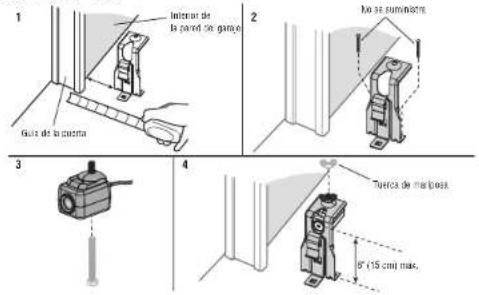

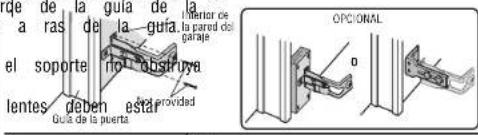

1 Instale los sensores de inversión de seguridad HERRAJESTuerca demariposa (2)Tornillo hexagonal 10-24 (2) Los sensores de inversión de seguridad se diseñaron para engancharse en la guía de la puerta con los soportes de sensores suministrados. Si la guía de la puerta no puede sostener el soporte del sensor, se recomienda una instalación en la pared. El haz del sensor no debe estar a más de 6” (15cm) del suelo. INSTALACIÓN DE LOS GUÍAS DE LA PUERTA

1. Coloque el brazo curvo/la presilla del soporte del sensor alrededor del borde de la guía de la

puerta. Colóquelo en su lugar de forma que el soporte del sensor quede a ras de la guía.

2. Deslice el tornillo hexagonal por el sensor.

3. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que el soporte no obstruya

la lente. Repita los pasos con el otro sensor de la guía de la puerta opuesta. Ambas lentes deben estar enfrentadas entre sí.

Puerta de garaje Guía de la puerta6" (15cm) máx.Tuerca de mariposa

INSTALACIÓN EN LA PARED

Asegúrese de que los soportes de cada lado estén apartados de las guías de la puerta y tengan la misma distancia de modo que los sensores se alineen correctamente. Si se requiere mayor distancia, use soportes de extensión 041A5281-1 o bloques de madera.

1. Fije el soporte del sensor contra la pared con dos tornillos tirafondos (no se suministran).

2. Deslice el tornillo hexagonal por el sensor.

3. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que el soporte no obstruya

la lente. Repita los pasos con el otro sensor en el lado opuesto de la puerta del garaje. Ambas lentes deben estar enfrentadas entre sí.

INSTALACIÓN EN EL SUELO

1. Mida la posición de ambos soportes del sensor de modo que queden a la misma distancia

de la pared y sin obstrucciones.

2. Conecte el soporte al piso con anclajes para concreto (no se suministran).

3. Deslice el tornillo hexagonal por el sensor.

4. Fije el sensor al soporte con la tuerca de mariposa. Asegúrese de que el soporte no obstruya

la lente. Repita los pasos con el otro sensor en el lado opuesto de la puerta del garaje. Ambas lentes deben estar enfrentadas entre sí.

Interior de la pared del garaje No se suministraGuía de la puertaTuerca de mariposa 6" (15cm) máx. 2 Conectar los sensores de inversión de seguridad INSTALACIONES PRE-CABLEADAS: Si su garaje tiene un cableado previo para los sensores de inversión de seguridad, vea la página 22. OPCIÓN A - INSTALACIÓN SIN PRECABLEADO

1. Pase el cable hasta el abrepuertas de garaje y fíjelo. Fije con grapas, pero NO perfore el

2. Separe los cables del sensor y pele el aislamiento de los extremos. Retuerza entre sí los dos

cables blancos. Luego, retuerza entre sí los dos cables blanco/negro.

3. Con un destornillador, empuje las pestañas del terminal e inserte los cables blancos en el

terminal blanco. Inserte los cables blanco/negro en el terminal gris. Grapa

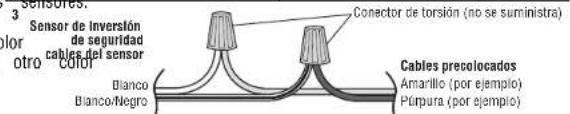

OPCIÓN B - INSTALACIÓN CON PRECABLEADO

1. Corte los cables del sensor y asegúrese de que quede suficiente cable para llegar a los

cables precolocados de la pared.

2. Separe los cables del sensor y pele el aislamiento de los extremos. Elija dos tipos de cables

precolocados y pele el aislamiento de los extremos. Elija el mismo color de cables precolocados para cada sensor.

3. Conecte los cables precolocados a los cables del sensor con tuercas mariposa y asegúrese

de que los colores correspondan a cada sensor.

4. En el abrepuertas de garaje pele el extremo de los cables ya conectados a los sensores.

Retuerza entre sí los cables del mismo color.

5. Con un destornillador, empuje las pestañas del terminal e inserte el cable de color

conectado al cable blanco del sensor en el terminal blanco. Inserte el cable del otro color conectado al cable blanco/negro del sensor en el terminal gris. Cables del sensor de inversión de seguridad Blanco Blanco/Negro Amarillo (por ejemplo) Púrpura (por ejemplo) Conector de torsión (no se suministra) Cables precolocados Sensor de inversión de seguridad cables del sensor

Púrpura Amarillo Cables preinstalados Cables precolocados 7/16" (11 mm) Amarillo Púrpura Canal de cable23 Alimentacion 1 Conexión de la alimentación Para evitar posibles LESIONES GRAVES o la MUERTE por electrocución o incendio:

Asegúrese de que la alimentación NO esté conectada al abrepuertas, y de desconectar la alimentación al circuito ANTES de quitar la cubierta para establecer una conexión de cableado permanente.

La instalación de la puerta del garaje y el cableado DEBEN cumplir con TODOS los códigos de construcción y electricidad locales.

NUNCA use una extensión, un adaptador de dos cables ni cambie el enchufe de NINGUNA manera para que encaje en el tomacorriente. Asegúrese de que el abrepuertas esté conectado a tierra. Para evitar dificultades en la instalación, no active el abrepuertas de garaje en este momento. Para reducir el riesgo de descarga eléctrica, el abrepuertas de garaje tiene un enchufe con conexión a tierra mediante una tercera clavija. Este enchufe sólo encajará de una manera en un tomacorriente con conexión a tierra. Si el enchufe no encaja en el tomacorriente, llame a un electricista capacitado para instalar uno adecuado. HAY DOS OPCIONES PARA CONECTAR LA ALIMENTACIÓN:

OPCIÓN A: CABLEADO TÍPICO

1. Enchufe el abrepuertas de garaje en un tomacorriente conectado a tierra.

2. NO ponga en funcionamiento el abrepuertas de garaje en este momento.

OPCIÓN B: CABLEADO PERMANENTE

Si el código eléctrico local requiere un cableado permanente, consulte el siguiente procedimiento. Para hacer una conexión permanente a través del orificio de 7/8" en la parte superior de la unidad del motor (de acuerdo con el código local):

1. Quite los tornillos de la cubierta de la unidad del motor y aparte la cubierta.

2. Quite el cable de 3 clavijas colocado.

3. Conecte el cable negro (de línea) al tornillo en el terminal color cobre; el cable blanco

(neutro) al tornillo en el terminal color plata; y el cable de conexión a tierra al tornillo verde de conexión a tierra. El abrepuertas debe estar conectado a tierra.

4. Reinstale la cubierta.

Pestañade conexióna tierraTornillode conexióna tierraverde Cable deconexióna tierraCable blancoCABLEADO PERMANENTE Cablenegro Cablenegro24 Alimentacion 2 Alinee los sensores de inversión de seguridad IMPORTANTE: Los sensores de inversión de seguridad DEBEN estar conectados y alineados correctamente antes de que el abrepuertas de garaje se mueva en la dirección de bajada. Cuando el abrepuertas de garaje reciba alimentación, verifique los sensores de inversión de seguridad. Si los sensores están bien alineados y cableados, ambos LED se encenderán de manera fija. Área de protección del haz de luz Sensor receptor – LED verde El sensor receptor tiene una pegatina en la parte posterior.Sensor emisor – LED ámbar Para alinear los sensores de inversión de seguridad:

1. Afloje las tuercas de mariposa.

2. Ajuste los sensores hacia arriba o abajo hasta que ambos LED se enciendan de manera fija,

lo cual indica que están alineados.

3. Apriete la tuerca de mariposa para fijar el sensor.

Tuerca de mariposa SOLUCIÓN DE PROBLEMAS DEL SENSOR DE SEGURIDAD Si alguno de los LED del sensor está apagado, el sensor no está recibiendo alimentación eléctrica.

1. Verifique que reciba alimentación en el abrepuertas de garaje.

2. Verifique que el cable del sensor no esté en cortocircuito o roto.

3. Verifique que los sensores estén bien conectados; los cables blancos en el terminal blanco y

los cables blanco/negro en el terminal gris. RED WHITEWHITE GREY

Si el LED del sensor receptor verde está parpadeando, los sensores están obstruidos o desalineados:

1. Verifique si hay obstrucciones en el haz de luz del sensor.

2. Alinear los sensores.

3. Si el sensor de recepción (LED verde) está de frente a la luz solar directa, cambie la posición

del sensor receptor con el sensor de transmisor y repita el paso 1 Instalar el sensor de inversión de seguridad en la página 20 para asegurar un funcionamiento adecuado. 3 Asegúrese de que el panel de control esté cableado correctamente Si el panel de control se ha instalado y cableado correctamente, el LED de comando detrás de la barra de empuje parpadeará.25 Ajustes Introducción Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o la MUERTE como consecuencia del cierre de la puerta del garaje.

Un ajuste incorrecto de los límites de recorrido de la puerta del garaje interferirá con la operación correcta del sistema de inversión de seguridad.

Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguridad. La puerta DEBE invertir su dirección de movimiento al entrar en contacto con un objeto de 1-1/2” (3.8cm) de alto (o de 2x4 colocado plano) sobre el piso. Para evitar daños a los vehículos, asegúrese de que la puerta completamente abierta proporcione una holgura adecuada. El abrepuertas de garaje está diseñado con controles electrónicos para facilitar la configuración y los ajustes. Mientras programa el desplazamiento, los botones UP (SUBIDA) y DOWN (BAJADA) se pueden usar para mover la puerta según sea necesario. Durante la configuración de fuerza automática, la puerta se abrirá y cerrará automáticamente. NOTA: Si algo interfiere con el desplazamiento vertical de la puerta, esta se detendrá. Si algo interfiere con el desplazamiento descendente de la puerta, se invertirá el sentido del movimiento. ARRIBA (Abierto)ABAJO (Cerrado)

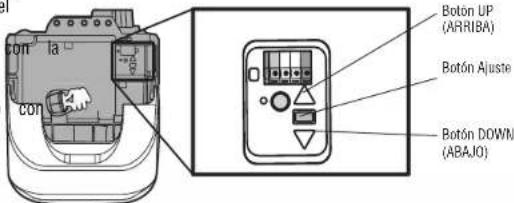

BOTONES DE PROGRAMACIÓN

Los botones de programación se encuentran en el panel lateral del mando de la puerta del garaje y se utilizan para programar el recorrido. Mientras programa, los botones UP (SUBIDA) y DOWN (BAJADA) se pueden usar para mover la puerta según sea necesario. Botón UP (ARRIBA) Botón Ajuste Botón DOWN (ABAJO)

BOTONES DE PROGRAMACIÓN26

1 - Programar el recorrido

Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o la MUERTE como consecuencia del cierre de la puerta del garaje.

Un ajuste incorrecto de los límites de recorrido de la puerta del garaje interferirá con la operación correcta del sistema de inversión de seguridad.

Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguridad. La puerta DEBE invertir su dirección de movimiento al entrar en contacto con un objeto de 1-1/2” (3.8cm) de alto (o de 2x4 colocado plano) sobre el piso. Nota: Mientras programa el desplazamiento, los botones UP (SUBIDA) y DOWN (BAJADA) se pueden usar para mover la puerta según sea necesario. Durante la configuración de fuerza automática, la puerta se abrirá y cerrará automáticamente. 1 Mantenga presionado el botón de ajuste hasta que el botón UP (SUBIDA) comience a parpadear y/o se escuche un pitido. Los sensores de inversión de seguridad estarán desconectados durante el proceso de programar el recorrido. 2 Mantenga presionado el botón UP (SUBIDA) hasta que la puerta alcance la posición de SUBIDA deseada. 3 Una vez que la puerta esté en la posición UP (SUBIDA) deseada, presione y suelte el botón de ajuste. Las luces del abrepuertas de garaje parpadearán dos veces y el botón UP (SUBIDA) comenzará a parpadear. 4 Mantenga presionado el botón DOWN (BAJADA) hasta que la puerta alcance la posición de BAJADA deseada. 5 Una vez que la puerta esté en la posición DOWN (BAJADA) deseada, presione y suelte el botón de ajuste. Las luces del abrepuertas de garaje parpadearán dos veces. Se completó el proceso de programar el recorrido. Si las luces del abrepuertas de garaje parpadean 5 veces, entonces se ha llegado al límite de tiempo de programación y los límites de desplazamiento no se han fijado. Reinicie el proceso de programar el recorrido.

2 - Configuración de fuerza automática

Una vez establecidas manualmente las posiciones de subida y bajada, los sensores de inversión de seguridad se reconectarán y se tornarán operacionales. Seguidamente, el abrepuertas ingresará en una operación de detección de fuerza al mover la puerta automáticamente para abrirla y cerrarla. El abrepuertas de garaje emitirá una alerta visual y audible antes de abrir y cerrar la puerta automáticamente. El abrepuertas de garaje emitirá un pitido tres veces, confirmando de este modo que se ha completado con éxito la configuración de fuerza automática. El ajuste está completo. Si oye un pitido largo después de que la puerta intenta moverse, entonces no se ha completado satisfactoriamente la configuración de fuerza automática. Vuelva a iniciar el procedimiento a partir del paso 1 de Programar el recorrido.27 Ajustes

3 - Probar el sistema de inversión de seguridad

Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o la MUERTE como consecuencia del cierre de la puerta del garaje.

El sistema de inversión de seguridad DEBE comprobarse cada mes.

Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de seguridad. La puerta DEBE invertir su dirección de movimiento al entrar en contacto con un objeto de 1-1/2" (3.8 cm) de alto (o de 2x4 colocado plano) sobre el piso. 1 Con la puerta completamente abierta, coloque una tabla de 1-1/2 pulg. (3.8cm) (o una de 2x4 colocada plana) sobre el piso, centrada debajo de la puerta del garaje. 2 Presione el botón pulsador de control remoto para cerrar la puerta. La puerta DEBE invertir la dirección de movimiento cuando entre en contacto con la tabla. Si la puerta se detiene pero no invierte su sentido de movimiento:

1. Repita Programar el recorrido (consulte el paso 1 de Ajuste):

2. Repita la prueba de inversión de seguridad.

Si la prueba sigue fallando, llame a un técnico capacitado en sistemas de puertas.

Sin un sistema de inversión de seguridad correctamente instalado, las personas (en particular, los niños pequeños) podrían sufrir GRAVES LESIONES o MUERTE como consecuencia del cierre de la puerta del garaje. 1 Abra la puerta. Coloque una obstrucción en la trayectoria de la puerta. 2 Presione el botón pulsador de control remoto para cerrar la puerta. La puerta no se moverá más de una pulgada (2.5 cm). El abrepuertas de garaje no cerrará desde un control remoto si el LED en cualquiera de los sensores de inversión de seguridad está apagado (alertándole del hecho de que el sensor está mal alineado u obstruido). Si el abrepuertas de garaje cierra la puerta cuando el sensor de inversión de seguridad está obstruido (y los sensores no están a más de 6” [15cm] sobre el piso), llame a un técnico capacitado en sistemas de puertas.28 Funcionamiento

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Para reducir el riesgo de LESIÓN GRAVE o MUERTE:

1. LEA Y SIGA TODAS LAS ADVERTENCIAS E INSTRUCCIONES.

2. SIEMPRE mantenga los controles remotos fuera del alcance de los niños. NUNCA

permita que los niños operen o jueguen con los botones pulsadores del control de la puerta de garaje o los controles remotos.

3. SÓLO active la puerta del garaje cuando esta pueda verse claramente, esté correctamente

ajustada y no haya obstrucciones en el recorrido de la puerta.

4. SIEMPRE mantenga la puerta del garaje a la vista y lejos de personas y objetos hasta que

esté completamente cerrada. NADIE DEBE CRUZAR EL CAMINO DE LA PUERTA MÓVIL.

5. NADIE DEBE PASAR DEBAJO DE UNA PUERTA PARCIALMENTE ABIERTA Y PARADA.

6. Si es posible, use la palanca de liberación de emergencia para desenganchar el carro

SOLO cuando la puerta del garaje esté CERRADA. Tenga cuidado al utilizar esta liberación con la puerta abierta. Los resortes débiles o rotos o la puerta desequilibrada pueden hacer que la puerta abierta caiga rápida y/o inesperadamente y aumente el riesgo de LESIONES GRAVES o LA MUERTE.

7. NUNCA use la palanca de liberación de emergencia a menos que la entrada del garaje esté

libre de personas y sin obstrucciones.

8. NUNCA use la palanca para abrir o cerrar la puerta del garaje. Si se desata el nudo de la

cuerda, podría caerse.

9. Después de hacer CUALQUIER ajuste, DEBE probarse el sistema de inversión de

10. El sistema de inversión de seguridad DEBE comprobarse cada mes. La puerta DEBE

invertir la marcha al contacto con un objeto de 1-1/2” (3.8cm) de alto (o 2x4 colocado plano) en el piso. Si no se ajusta correctamente el abrepuertas de garaje, aumenta el riesgo de ocasionar LESIONES GRAVES o MUERTE.

11. MANTENGA SIEMPRE LA PUERTA DEL GARAJE CORRECTAMENTE EQUILIBRADA

(consulte la página 4). Una puerta mal balanceada podría NO invertirse cuando sea necesario y causar LESIONES GRAVES o la MUERTE.

12. Un técnico capacitado en sistemas de puertas DEBE realizar TODAS las reparaciones a

cables, conjuntos de resortes y otros herrajes; TODOS están bajo tensión EXTREMA.

13. Para evitar GRAVES LESIONES PERSONALES o LA MUERTE por electrocución,

desconecte TODA la energía eléctrica antes de realizar cualquier servicio o mantenimiento.

14. Este sistema del operador viene equipado con una característica de funcionamiento sin

supervisión. La puerta podría moverse de forma inesperada. NADIE DEBE CRUZAR EL CAMINO DE LA PUERTA MÓVIL.

15. NO debe instalarse en una puerta de una sola pieza si se utilizan dispositivos o funciones

que proporcionen un cierre sin supervisión. Los dispositivos y las funciones sin supervisión deben usarse SOLO con puertas seccionales.

16. GUARDE ESTAS INSTRUCCIONES.

Para evitar interferencias con la operación adecuada del abrepuertas de garaje al utilizar una soldadora en el garaje, desenchufe el abrepuertas de garaje antes de utilizar la soldadora.29 Funcionamiento Funciones Su abrepuertas de garaje está equipado con funciones que le brindan un mayor control sobre el funcionamiento de la puerta de su garaje. ALERT2CLOSE La función Alert2Close proporciona una alerta visual y audible de que se está cerrando una puerta desatendida. TEMPORIZADOR PARA CERRAR (TTC) La función TTC cierra la puerta automáticamente después de un período de tiempo especificado que puede ajustarse usando un control de puerta activado por TTC (Modelos 881LMW o 880LMW). Antes del cierre de la puerta y durante el mismo, las luces del abrepuertas de garaje parpadearán y el abrepuertas de garaje emitirá un pitido. MYQ myQ® le permite controlar su mando de garaje desde su dispositivo móvil u ordenador desde cualquier lugar. La tecnología myQ® utiliza una señal de 900 MHz para proporcionar comunicación bidireccional entre el abrepuertas de garaje y los accesorios habilitados para myQ ®. El abrepuertas de garaje tiene una pasarela interna que permite que el abrepuertas de garaje se comunique directamente con una red Wi-Fi® de la casa y acceda a su cuenta myQ®.

(SENSORES DE INVERSIÓN DE SEGURIDAD) Cuando están conectados y alineados correctamente, los sensores de inversión de seguridad detectarán una obstrucción en el camino del haz infrarrojo. Si una obstrucción interrumpe el haz infrarrojo mientras la puerta se cierra, esta se detendrá y retrocederá hasta la posición de apertura total. Si la puerta está completamente abierta y los sensores de inversión de seguridad no están instalados o están desalineados, la puerta no se cerrará con un control remoto. Sin embargo, puede cerrar la puerta si mantiene presionado el botón en el control de la puerta o entrada sin llave hasta que la puerta quede completamente cerrada. Los sensores de inversión de seguridad no afectan el ciclo de apertura. Para obtener más información, consulte la página 19. LUCES Las luces del abrepuertas de garaje se encenderán cuando el abrepuertas esté inicialmente enchufado, se restaure la alimentación después de la interrupción, o cuando se activa el abrepuertas de garaje. Las luces se apagarán automáticamente después de 4-1/2 minutos. Se puede usar una bombilla incandescente A19 (100W como máximo) o para máxima eficiencia energética una bombilla fluorescente compacta de 26W (equivalente a 100W).

USO DE SU ABREPUERTAS DE GARAJE

El abrepuertas de garaje puede activarse por medio de un control montado en la pared, control remoto, entrada inalámbrica sin llave o aplicación myQ®. Cuando la puerta está cerrada y el abrepuertas de garaje está activado, se abrirá la puerta. Si la puerta entra en contacto con una obstrucción durante la apertura, la puerta se detendrá, el abrepuertas emitirá un pitido y las luces parpadearán 5 veces. Cuando la puerta está en cualquier posición diferente de la posición cerrada y el abrepuertas de garaje está activado, se cerrará la puerta. Si la puerta de garaje entra en contacto con una obstrucción mientras se está cerrando, la puerta invertirá la dirección de movimiento, el abrepuertas emitirá un pitido y las luces parpadearán 5 veces. Sin embargo, puede cerrar la puerta si mantiene presionado el botón en el control de la puerta o entrada sin llave hasta que la puerta quede completamente cerrada. Los sensores de inversión de seguridad no afectan el ciclo de apertura. El sensor de inversión de seguridad debe estar conectado y alineado correctamente antes de que el abrepuertas de garaje pueda moverse en la dirección de bajada. CERRADURA AUTOMÁTICA PARA PUERTAS DE GARAJE** Los modelos de abrepuertas de garaje que cuentan con Security Shield son compatibles con la cerradura automática para puertas de garaje LiftMaster (modelo 841LM). Consulte la página de accesorios.38

• Si es aplicable.30 Funcionamiento Conexión con su smartphone El abrepuertas de garaje con Wi-Fi es compatible con hasta 16 accesorios habilitados para myQ

. Se pueden emparejar hasta 10 dispositivos con la pasarela interna del abrepuertas de garaje con Wi-Fi. Estos dispositivos se pueden controlar con la aplicación myQ

. Estos dispositivos incluyen cualquier combinación de abrepuertas de garaje myQ

, abrepuertas de garaje con Wi-Fi, controles de luz myQ

, operadores de puerta myQ

u operadores de puertas comerciales myQ

. Se puede agregar una pasarela de internet LiftMaster (828LM) si necesita controlar más de 10 dispositivos usando la aplicación myQ

. Se pueden emparejar hasta 6 dispositivos con el abrepuertas de garaje (controlado por el abrepuertas de garaje a través de 900MHz). Estos dispositivos incluyen cualquier combinación de controles de luz myQ

o un monitor de puerta de garaje y portón. NECESITARÁ:

Wi-Fi habilitado en un smartphone, una tableta o una computadora portátil

Conexión a Internet de banda ancha

Señal Wi-Fi en el garaje (se requiere 2.4GHz, 802.11b/g/n), vea la página4

Contraseña para su internet doméstica (la cuenta principal del enrutador, no la red de invitados)

Número de serie de myQ

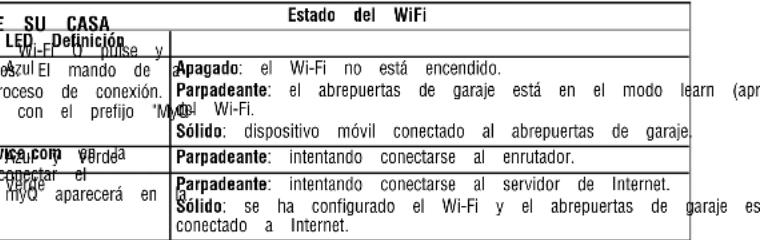

ubicado en el abrepuertas de garaje CONECTE EL MANDO DE LA PUERTA DEL GARAJE A LA RED WI-FI DE SU CASA

1. Utilice el Smart Control Panel®, vaya a Menú > Programa > Configuración Wi-Fi O pulse y

suelte el botón amarillo LEARN del mando de la puerta del garaje 3 veces. El mando de la puerta del garaje emitirá un pitido. Tiene 20 minutos para completar el proceso de conexión.

2. En su dispositivo móvil, vaya a Configuración > Wi-Fi y seleccione la red con el prefijo "MyQ-

Inicie el navegador web en su smartphone o tableta. Introduce setup.myqdevice.com en la barra de direcciones del navegador. Siga las indicaciones en pantalla para conectar el mando de la puerta del garaje a su red Wi-Fi. El número de serie de myQ aparecerá en la pantalla. Escriba el número de serie en el espacio siguiente:

4. Descargue la aplicación myQ en la App Store® o en la tienda Google Play™. Regístrese en

su cuenta myQ y añada el número de serie myQ a su cuenta. Para añadir un segundo mando de garaje Wi-Fi, repita los pasos 1 a 3. Añade el segundo número de serie de myQ a tu cuenta en la aplicación myQ. Botones denavegación LED BotónLEARN(aprendizaje)Un LED en el abre-puertasde garaje indicará el estadode la conexión de Wi-Fi.Vea la siguiente tabla. Estado del WiFi LED Definición Azul Apagado: el Wi-Fi no está encendido. Parpadeante: el abrepuertas de garaje está en el modo learn (aprender) del Wi-Fi. Sólido: dispositivo móvil conectado al abrepuertas de garaje. Azul y Verde Parpadeante: intentando conectarse al enrutador. Verde Parpadeante: intentando conectarse al servidor de Internet. Sólido: se ha configurado el Wi-Fi y el abrepuertas de garaje está conectado a Internet. NOTAS: Para borrar los ajustes de Wi-Fi, vea la página 33. Si necesita ayuda para añadir dispositivos a su cuenta myQ, o para obtener más información, visite WiFiHelp.LiftMaster.com.31 Funcionamiento Uso del control de la puerta

SINCRONIZAR EL CONTROL DE LA PUERTA

Para sincronizar el control de la puerta con el abrepuertas de garaje, presione el botón pulsador hasta que el abrepuertas de garaje se active (puede requerir presionarlo 3 veces). Pruebe el control de la puerta presionando la barra de empuje; cada vez que presione la barra de empuje se activará el abrepuertas de garaje. Se pueden conectar hasta 2 Smart Control Panels® o 4 de cualquier otro panel de control Security+

2.0 al abrepuertas de garaje.

Barra de empuje Botón LIGHT (LUZ) Pantalla Sensor de movimiento Botones de navegación

Presione la barra de empuje para abrir o cerrar la puerta.

BOTONES DE NAVEGACIÓN

Use los botones de navegación para seleccionar y programar.

Presione el botón LIGHT (LUZ) para encender o apagar las luces del abrepuertas de garaje. Cuando las luces se encienden, permanecen así hasta que se vuelve a presionar el botón LIGHT, o hasta que se activa el abrepuertas de garaje. Una vez activado el abrepuertas de garaje, las luces se apagarán después de un período de tiempo especificado (el ajuste de fábrica es de 4-1/2 minutos). El botón LIGHT (LUZ) no controlará las luces cuando la puerta está en movimiento. PANTALLA La pantalla mostrará la hora y la temperatura hasta que se presione el botón de menú, y luego mostrará las opciones del menú. Si hay un problema con el abrepuertas de garaje, la pantalla mostrará el código de diagnóstico. Consulte la sección Solución de problemas. Se puede acceder a las siguientes funciones a través de la pantalla mediante los botones de navegación:

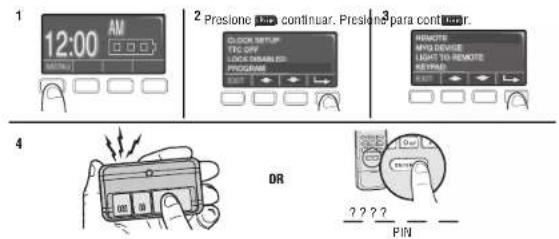

APRENDER UN DISPOSITIVO

Programar controles remotos compatibles, entradas inalámbricas sin llave, abrepuertas de garaje con Wi-Fi o accesorios myQ® para el abrepuertas de garaje. TRABA La función de bloqueo está diseñada para evitar la activación del mando de la puerta del garaje desde los mandos a distancia, pero permite la activación desde el mando de la puerta y la entrada sin llave. Esta función es útil para una mayor tranquilidad cuando la casa está vacía (por ejemplo, en las vacaciones). TEMPORIZADOR PARA CERRAR (TTC) NO active el TTC si tiene una puerta de una pieza. TTC se usa SOLO con las puertas seccionales. El valor predeterminado de fábrica es desactivado. El TTC se puede configurar para cerrar automáticamente la puerta de su garaje desde la posición completamente abierta después de un período de tiempo específico (intervalos de 1, 5, 10 minutos o una configuración personalizada de hasta 99 minutos). El abrepuertas de garaje emitirá un pitido y las luces parpadearán antes de cerrar la puerta. La pantalla del control de la puerta puede mostrar el estado del TTC. El TTC NO funcionará si el abrepuertas de garaje está operando con batería o si los sensores de inversión de seguridad están desalineados. Esta función NO está destinada a ser el método principal para cerrar la puerta. Se debe instalar una entrada inalámbrica sin llave en caso de un bloqueo accidental al usar esta función. Antes de activar el TTC por primera vez, o si se produce un corte de luz, abra y cierre el mando de la puerta del garaje para permitir que el TTC se configure.

Sensor de movimiento El valor predeterminado de fábrica es activado. Esta función enciende automáticamente las luces del abrepuertas de garaje cuando se detecta movimiento. Las luces se encenderán durante el período de tiempo establecido y luego se apagarán. Si usa la luz del abrepuertas de garaje como luz de trabajo, desactive el sensor de movimiento; de lo contrario, la luz se apagará automáticamente si se encuentra fuera del alcance del sensor. ALERTA DE MANTENIMIENTO (MAS) Esta función ayuda al propietario a garantizar que el sistema del abrepuertas de garaje esté en buenas condiciones. Cuando el abrepuertas de garaje necesite mantenimiento (aproximadamente 4500 ciclos de apertura) los LED de comando (amarillo) y de servicio (rojo) comenzarán a parpadear de forma alternada. De fábrica, el ajuste de la función MAS está desactivado y se puede activar al momento de la instalación. Comuníquese con el proveedor de la instalación para el mantenimiento.32 Funcionamiento Uso del Smart Control Panel®* CONFIGURACIÓN Las funciones del mando de la puerta se pueden programar a través de una serie de menús en la pantalla y de los botones de navegación. Consulte las descripciones siguientes. PANTALLA La pantalla principal muestra la hora, la temperatura y la carga actual de la batería (si corresponde). Botones de navegación FUNCIONES Presione el botón de navegación debajo de "MENÚ" para ver el menú Funciones. Configure la hora, elija el reloj de 12 o 24 horas y muestre/oculte el reloj.SOLO para puertas seccionales. Apague/encienda la función deTemporizador de cierre (TTC) y configure el intervalo de tiempo antes de que la puerta se cierre. NOTA: NO habilite el TTC si opera una puerta de una sola pieza. El TTC debe utilizarse SOLO con puertas seccionales.Activar/desactivar la traba.Configure el Wi-Fi*, añada controles remotos, dispositivos myQ

un botón remoto adicional para controlar las luces del abrepuertasde garaje o un ingreso sin llave.* El abrepuertas de garaje debe realizar un ciclo completoantes de activar la programación Wi-Fi

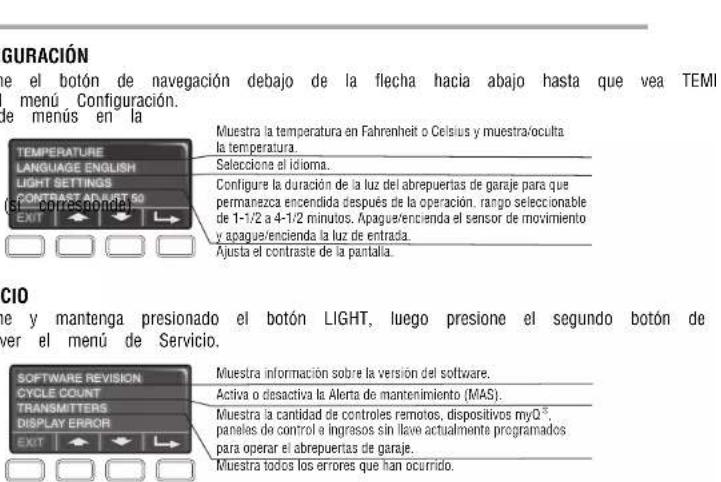

*Si corresponde CONFIGURACIÓN Presione el botón de navegación debajo de la flecha hacia abajo hasta que vea TEMPERATURE para ver el menú Configuración. Muestra la temperatura en Fahrenheit o Celsius y muestra/oculta la temperatura. Seleccione el idioma. Configure la duración de la luz del abrepuertas de garaje para que permanezca encendida después de la operación, rango seleccionable de 1-1/2 a 4-1/2 minutos. Apague/encienda el sensor de movimiento y apague/encienda la luz de entrada. Ajusta el contraste de la pantalla. SERVICIO Presione y mantenga presionado el botón LIGHT, luego presione el segundo botón de navegación para ver el menú de Servicio. Muestra información sobre la versión del software.Activa o desactiva la Alerta de mantenimiento (MAS).Muestra la cantidad de controles remotos, dispositivos myQ

paneles de control e ingresos sin llave actualmente programados para operar el abrepuertas de garaje.Muestra todos los errores que han ocurrido.33 Funcionamiento Control remoto El control remoto ya ha sido programado en la fábrica para que funcione con su abrepuertas de garaje. Se pueden programar hasta 12 mandos a distancia Security 2.0 en el mando del garaje. Los mandos a distancia LiftMaster más antiguos NO son compatibles, consulte la página 38 para ver los accesorios compatibles. Para programar accesorios adicionales, consulte las instrucciones provistas con el accesorio o visite LiftMaster.com. Si su vehículo está equipado con Homelink

, tal vez requiera un adaptador externo, dependiendo de la marca, el modelo y el año de su vehículo. Visite www.homelink.com para obtener más información. PARA AÑADIR, REPROGRAMAR O CAMBIAR UN PIN DE ENTRADA SIN LLAVE DEL MANDO A DISTANCIA/UTILIZANDO EL CONTROL DE LA PUERTA

1. Presione el botón de navegación debajo de "MENÚ" para ver el menú Funciones.

2. Use los botones de navegación para desplazarse a "PROGRAM" (PROGRAMA).

3. Seleccione "REMOTE" (CONTROL REMOTO) o "KEYPAD" (TECLADO NUMÉRICO) para

programar desde el menú de programa.

Control remoto: Presione el botón del control remoto con el que desee operar su puerta de garaje. Entrada sin llave: Introduzca un número de identificación personal (PIN) de 4 dígitos de su elección en el teclado numérico de entrada sin llave. Luego, presione el botón ENTER (ENTRAR). Parpadearán las luces del abrepuertas de garaje (o se oirán dos chasquidos) cuando se haya programado el código. Repita los pasos anteriores para programar controles remotos o dispositivos de entrada inalámbrica sin llave adicionales. Si la programación no tiene éxito, programe el control remoto usando el botón Learn (Aprender).

1. Mantenga presionado el botón LEARN (APRENDER) en el abrepuertas de garaje.

2. Mantenga presionado el botón del control remoto con el que desee operar usar. Suelte el

botón cuando las luces del abrepuertas de garaje parpadeen o escuche dos clic. LED LEARN (APRENDER)APRENDERBotón“clic”“clic”

Borrar la memoria BORRE TODOS LOS CONTROLES REMOTOS Y ENTRADAS SIN LLAVE

1. Mantenga presionado el botón LEARN (APRENDER) en el abrepuertas de garaje hasta que

se apague el LED de aprender (aproximadamente 6 segundos). Todos los códigos del control remoto y de entrada sin llave ahora están borrados. Vuelva a programar cualquier accesorio compatible que desee utilizar. BORRE TODOS LOS DISPOSITIVOS (INCLUIDOS LOS ACCESORIOS HABILITADOS PARA myQ

1. Mantenga presionado el botón LEARN (APRENDER) en el abrepuertas de garaje hasta que

se apague el LED de aprender (aproximadamente 6 segundos).

2. Inmediatamente mantenga presionado el botón LEARN (APRENDER) nuevamente hasta que

se apague el LED de aprender. Todos los códigos ahora están borrados. Vuelva a programar cualquier accesorio compatible que desee utilizar. BORRAR LA REDWI-FI®DEL ABRIDOR DE LA PUERTA DEL GARAJE

1. Mantenga presionado el botón negro de ajuste en el abrepuertas de garaje hasta que oiga 3

Vaya a myLiftMaster.com para borrar su cuenta myQ. Botón LEARN(APRENDER)Botón de ajuste negro34 Funcionamiento Abrir la puerta manualmente Para evitar posibles LESIONES GRAVES o la MUERTE por la caída de la puerta de garaje:

Si es posible, use la palanca de liberación de emergencia para desenganchar el carro SOLO cuando la puerta del garaje esté CERRADA. Los resortes débiles o rotos o una puerta no balanceada podrían causar que la puerta caiga rápido o de forma repentina.

NUNCA use la palanca de liberación de emergencia a menos que la entrada del garaje esté libre de personas y sin obstrucciones.

NUNCA use la manija para abrir o cerrar la puerta. Si se desata el nudo de la cuerda, podría caerse. NOTA: Descargue cualquier bloqueo de la puerta antes de proceder.

DESCONECTAR EL CARRO

1. La puerta debe estar completamente cerrada si es posible.

2. Jale la manija de liberación de emergencia hacia abajo.

VUELVA A CONECTAR EL CARRO

La función de bloqueo evita que el carro se vuelva a conectar automáticamente.

1. Tire de la palanca de liberación de emergencia hacia abajo y hacia atrás (hacia el abridor). A

continuación, la puerta se puede subir y bajar manualmente tantas veces como sea necesario.

2. Para desactivar la función de bloqueo, tire de la palanca hacia abajo. El carro se reconectará

con la siguiente operación de UP (SUBIDA) o DOWN (BAJADA), sea manualmente o mediante el uso del control de la puerta o el control remoto. PARA DESACTIVAR MANUALMENTE LA CERRADURA AUTOMÁTICA DE LA

PUERTA DEL GARAJE (MODELO 841LM)*

1. La puerta debe estar completamente cerrada si es posible.

2. Desactive la cerradura automática de la puerta del garaje deslizando el desbloqueo manual a

la posición de abierto.

3. Tire de la palanca de liberación de emergencia hacia abajo y hacia atrás (hacia el abrepuertas

de garaje). La puerta del garaje se puede subir y bajar manualmente según sea necesario.

4. Para volver a conectar el carro, tire de la palanca de liberación de emergencia hacia abajo. El

carro se volverá a conectar en la siguiente operación de SUBIDA o BAJADA. NOTA: La cerradura automática de la puerta del garaje se volverá a activar cuando se reanude el funcionamiento del abrepuertas de garaje. Liberación manual

• Si es aplicable.35 Mantenimiento Programa de mantenimiento MENSUAL

Opere la puerta manualmente. Si no está balanceada o está atascada, llame a un técnico capacitado en sistemas de puertas.

Verifique que la puerta se abra y cierre completamente. Ajústela si es necesario, vea la página 26.

Pruebe el sistema de inversión de seguridad. Ajústela si es necesario, vea la página 27. ANUAL

Engrase los rodillos, los cojinetes y las bisagras de las puertas. El abrepuertas de garaje no requiere lubricación adicional. No engrase las guías de la puerta.

Use un trapo para quitar la grasa del riel del abrepuertas de garaje. Vuelva a aplicar una capa delgada de grasa de litio blanco encima y debajo de la superficie del riel donde se desliza el carro. AVISO: Este dispositivo cumple con la parte 15 de las reglas de la FCC y de equipos RSS exentos de licencia de Innovation, Science and Economic Development Canada. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar toda interferencia recibida, incluso la que puede causar un funcionamiento indeseado. Los cambios o las modificaciones a esta unidad que no sean aprobados en forma expresa por la parte responsable del cumplimiento pueden invalidar el permiso del usuario para operar el equipo. Este dispositivo debe instalarse para asegurarse de mantener una distancia mínima de 20 cm (8 pulg.) entre los usuarios/transeúntes y el dispositivo. Este dispositivo se ha probado, y se ha hallado que cumple con los límites de un dispositivo digital de clase B, de acuerdo con la parte 15 de las reglas de la FCC y de la norma ICES de Industry Canada. Estos límites están diseñados para brindar una protección razonable contra la interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las radiocomunicaciones. Sin embargo, no existe garantía de que no ocurra interferencia en una instalación en particular. Si este equipo efectivamente causa interferencia dañina a la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que trate de corregir la interferencia realizando uno o varios de los siguientes pasos:

Cambiar de dirección o de lugar la antena receptora.

Aumentar la separación entre el equipo y el receptor.

Conectar el equipo en un tomacorriente en un circuito diferente de donde esté conectado el receptor.

Consultar al concesionario o a un técnico de radio/TV con experiencia para que le ayude. Batería del control remoto Para evitar posibles LESIONES GRAVES o la MUERTE:

NUNCA permita que las baterías estén al alcance de los niños pequeños.

Si alguien ingiere una batería, llame inmediatamente al médico. Para reducir el riesgo de incendio, explosión o quemaduras químicas:

Reemplazar ÚNICAMENTE con baterías de botón CR2032 de 3 V.

NO recargar, desmontar, calentar por encima de 212 °F (100 °C) ni incinerar. Para reemplazar la batería, haga palanca en el medio primero y luego en cada lado con la presilla de la visera. Inserte la batería de repuesto con el lado positivo (+) para arriba. Reemplace las baterías con baterías de botón CR2032 de 3 V solamente. Deseche las baterías agotadas correctamente.36 Resolución de problemas Tabla de diagnóstico Su abrepuertas de garaje está programado con funciones de autodiagnóstico. Las flechas UP (SUBIDA) y DOWN (BAJADA) en el abrepuertas de garaje parpadearán los códigos de diagnóstico. CÓDIGO DE DIAGNÓSTICO SÍNTOMA SOLUCIÓN La flecha Up (Subida) parpadea La flecha Down (Bajada) parpadea 1 1 El abrepuertas de garaje no se cerrará. Los sensores de inversión de seguridad no están instalados, conectados o los cables podrían estar cortados. Inspeccione los cables del sensor en busca de un cable desconectado o cortado. 1 2 El abrepuertas de garaje no se cerrará. Hay un cable en cortocircuito o invertido en los sensores de inversión de seguridad. Inspeccione el cable del sensor de seguridad en todos los puntos de conexión y grapas, reemplace el cable o corrija según sea necesario. 1 3 El control de la puerta no funcionará. Los cables del control de la puerta están en cortocircuito o el control de la puerta está averiado. Inspeccione los cables del control de la puerta en todos los puntos de conexión y grapas, reemplace el cable o corrija según sea necesario. 1 4 El abrepuertas de garaje no se cerrará. Los sensores de inversión de seguridad no están alineados o tuvieron una obstrucción momentánea. Vuelva a alinear ambos sensores hasta que ambos LED estén encendidos fijos. Asegúrese de que nada cuelgue ni esté montado sobre la puerta que pueda interrumpir el camino de los sensores mientras se cierra. 1 5 La puerta se mueve 6-8” (15-20cm) y se detiene o retrocede. Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y corrija según corresponda. Verifique las conexiones de cableado en el módulo de desplazamiento y en la tarjeta lógica. Reemplace el módulo de desplazamiento de ser necesario. No hay movimiento, solo se oye un clic. Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y corrija según corresponda. Reemplace la tarjeta lógica de ser necesario. El abrepuertas emite un ruido por 1-2 segundos y no se mueve. Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y corrija según corresponda. Reemplace el motor de ser necesario. 1 6 La puerta rueda después de detenerse por completo. Programe el recorrido hasta la posición en la que rueda o haga que un técnico capacitado en sistemas de puertas la balancee. 2 1-5 No hay movimiento ni sonido. Reemplace la tarjeta lógica. 3 2 No se pudo establecer el recorrido o retener la posición. Verifique que el módulo de desplazamiento esté bien ensamblado y reemplácelo de ser necesario.37 Resolución de problemas CÓDIGO DE DIAGNÓSTICO SÍNTOMA SOLUCIÓN La flecha Up (Subida) parpadea La flecha Down (Bajada) parpadea 4 1-4 La puerta se mueve, se detiene o retrocede. Abra y cierre la puerta manualmente. Verifique si se atora o hay obstrucciones, como un resorte roto o una traba de la puerta, y corrija según corresponda. Si la puerta se atasca o adhiere, llame a un técnico capacitado en sistemas de puertas. Si la puerta no se atasca ni adhiere, intente reprogramar el recorrido (consulte 26). 4 5 La puerta se mueve 6-8” (15-20cm) y se detiene o retrocede. Error de comunicación en el módulo de desplazamiento. Verifique que las conexiones del módulo de desplazamiento y reemplácelo de ser necesario. 4 6 El abrepuertas de garaje no se cerrará. Los sensores de inversión de seguridad no están alineados o tuvieron una obstrucción momentánea. Vuelva a alinear ambos sensores hasta que ambos LED estén encendidos fijos y no parpadeando. Asegúrese de que nada cuelgue ni esté montado sobre la puerta que pueda interrumpir el camino de los sensores mientras se cierra. El abrepuertas de garaje NO entra en el modo learn (aprender) del Wi-Fi:

Después de la instalación inicial del abrepuertas de garaje, este deberá completar un ciclo entero (abrirse y cerrarse) antes de que se pueda activar el modo learn (aprender) del Wi- Fi.

Si ha habido un corte de luz reciente, el abrepuertas de garaje deberá completar un ciclo entero antes de que se pueda activar el modo Learn (Aprender) del Wi-Fi. Consulte 30 para activar el modo LEARN (APRENDER) del Wi-Fi. El abrepuertas de garaje no se puede conectar a su red Wi-Fi doméstica:

Asegúrese de que el número de serie de myQ

se ha introducido correctamente y vuelva a intentarlo. Los caracteres de myQ

están comprendidos entre la A-F y el 0-9 solamente.

La señal Wi-Fi es débil en el garaje. Asegúrese de que la señal Wi-Fi llega al garaje, consulte 4 o visite LiftMaster.com/Customer-Support para obtener más información. Mi puerta no se cierra: El sensor de inversión de seguridad debe estar conectado y alineado correctamente antes de que el abrepuertas de garaje pueda moverse en la dirección de bajada.

Verifique que los sensores de inversión de seguridad estén correctamente instalados, alineados y sin obstrucciones. El control remoto de mi vecino abre mi puerta de garaje: Borre la memoria de su abrepuertas de garaje y reprograme el control remoto. El Homelink

de mi vehículo no se programa con mi abrepuertas de garaje: Según la marca, modelo y año de su vehículo, puede requerir un adaptador externo. Visite www.homelink.com para obtener más información. Para resolver problemas de la traba automática de abrepuertas de garaje opcional modelo 841LM, consulte las instrucciones suministradas.38 Accesorios 823LM Interruptor de luz remota: Interruptor de luz inteligente: Sustituye un interruptor de pared existente para controlar la iluminación del hogar con tu smartphone o el mando a distancia del garaje. El control del smartphone requiere una cuenta myQ

conectada. Supervisa y controla este interruptor de luz de pared con la aplicación myQ

878MAX Ingreso sin llave inalámbrico MAX: Para usar fuera de la casa a fin de permitir el acceso al garaje mediante un PIN de 4 dígitos. Funciona con TODOS los abrepuertas LiftMaster desde el año 1993 hasta el presente. 893MAX Control remoto MAX de 3 botones: Compatible con los abrepuertas de garaje LiftMaster fabricados desde 1993. Incluye presilla de visera. 880LMW Panel de control inteligente: Muestra la temperatura, la hora y un diagnóstico de sistema; incluye una barra de empuje para abrir y cerrar la puerta y una función de bloqueo para mayor seguridad. Compatible con Security+ 2.0 y Wi-Fi. 825LM Control de luz remota: Enchúfalo a cualquier lámpara interior para controlar la iluminación del hogar mediante tu smartphone o el mando a distancia del garaje. El control del smartphone requiere una cuenta myQ

HomeKit™ a su abrepuertas de garaje con myQ

para abrir, cerrar y verificar el estado de su puerta. Apple es una marca comercial de Apple Inc., registrada en los EE. UU. y otros países. HomeKit es una marca comercial de Apple Inc. 891LM Control remoto con un solo botón: Compatible con los abrepuertas de garaje LiftMaster fabricados desde 1993. Incluye presilla de visera. 882LMW Panel de control multifunción: Compatible con Security+ 2.0 y Wi-Fi. 975LM Asistencia láser para estacionamiento en garaje: El láser permite a los propietarios aparcar con precisión los vehículos en el garaje. 374UT Control remoto universal miniatura: El control remoto universal miniatura se puede programar para activar hasta dos productos, como un abrepuertas de garaje, controles de luz

, un operador de puerta o un operador de puerta comercial. 890RGX 375UT 375UT 380UT Control remoto universal: El control remoto universal miniatura se puede programar para activar hasta dos productos, como un abrepuertas de garaje, controles de luz ®, un operador de puerta o un operador de puerta comercial. 841LM Cerradura automática para puertas de garaje: Compatible con los abridores de puertas de garaje Security Shield. Ofrece más seguridad al bloquear automáticamente el recorrido de la puerta de garaje en la pista de la puerta de garaje. 881LMW Panel de control de detección de movimiento con control de temporizador para cerrar: Control de puerta multifunción con sensor de movimiento que enciende automáticamente las luces del abridor cuando detecta que una persona entra en el garaje. Compatible con Security+ 2.0 y Wi-Fi. 886LMW Panel de control de detección de movimiento: Control de puerta multifunción con sensor de movimiento que enciende automáticamente las luces del abridor cuando detecta que una persona entra en el garaje. Compatible con Security+

LiftMaster® ("Vendedor") le garantiza al primer comprador minorista de este producto, para la residencia en la que este producto se instaló originalmente, que no tendrá defectos en los materiales y/o mano de obra durante un período específico de tiempo como se define a continuación (el "Período de garantía"). El período de garantía comienza a partir de la fecha de compra.

Piezas Motor Accesorios 5 años Toda la vida 1 año El funcionamiento correcto de este producto depende del cumplimiento de las instrucciones relativas a la instalación, el funcionamiento, el mantenimiento y las pruebas. No cumplir estrictamente con esas instrucciones anulará en su totalidad a esta garantía limitada. Si, durante el período de garantía limitada, este producto parece contener un defecto cubierto por esta garantía limitada, llame al 1-800-528-9131, gratuito, antes de desmontar este producto. Se le informará sobre las instrucciones de desmontaje y envío cuando llame. Luego envíe el producto o componente, con envío prepagado y asegurado como se le instruya, a nuestro centro de servicio para la reparación bajo garantía. Incluya una breve descripción del problema y un recibo de prueba de compra fechado con cualquier producto devuelto para su reparación bajo la garantía. Los productos devueltos al Vendedor para su reparación bajo la garantía, una vez que los reciba el Vendedor y se confirmen como defectuosos y cubiertos por esta garantía limitada, serán reparados o reemplazados (a elección exclusiva del Vendedor) sin costo para usted y devueltos con el envío prepagado. Las piezas defectuosas serán reparadas o reemplazadas por piezas nuevas o reconstruidas en fábrica a discreción del Vendedor. [Usted es responsable de los costos incurridos al desinstalar y/o reinstalar el producto o cualquier componente]. TODAS LAS GARANTÍAS IMPLÍCITAS PARA EL PRODUCTO, INCLUIDAS, PERO SIN LIMITARSE A, CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, TIENEN UNA DURACIÓN QUE SE LIMITA AL PERÍODO DE GARANTÍA LIMITADA APLICABLE ESTABLECIDO ANTERIORMENTE PARA LOS COMPONENTES RELACIONADOS, Y NO EXISTIRÁ NI SE APLICARÁ NINGUNA GARANTÍA IMPLÍCITA DESPUÉS DE DICHO PERÍODO. Algunos estados y provincias no permiten limitaciones sobre la duración de una garantía implícita, por lo que es posible que la limitación anterior no sea aplicable en su caso. ESTA GARANTÍA LIMITADA NO CUBRE LOS DAÑOS QUE NO SE DEBAN A DEFECTOS, LOS DAÑOS DEBIDOS UNA INSTALACIÓN, FUNCIONAMIENTO O CUIDADO INADECUADOS (INCLUIDOS, PERO SIN LIMITARSE A, EL ABUSO, MAL USO, FALTA DEL MANTENIMIENTO RAZONABLE Y NECESARIO, LAS REPARACIONES NO AUTORIZADAS O CUALQUIER ALTERACIÓN DE ESTE PRODUCTO), LOS CARGOS POR REINSTALAR UNA UNIDAD REPARADA O REEMPLAZADA, EL REEMPLAZO DE ARTÍCULOS CONSUMIBLES (POR EJEMPLO, LAS BATERÍAS EN LOS TRANSMISORES DEL CONTROL REMOTO Y LAS BOMBILLAS), O LAS UNIDADES INSTALADAS PARA USO NO RESIDENCIAL. ESTA GARANTÍA LIMITADA NO CUBRE NINGÚN PROBLEMA CON, O RELACIONADO CON, LA PUERTA DEL GARAJE O EL HERRAJE DE LA PUERTA DEL GARAJE, INCLUIDOS, PERO SIN LIMITARSE A, LOS RESORTES DE LA PUERTA, LOS RODILLOS DE LA PUERTA, LA ALINEACIÓN DE LA PUERTA O LAS BISAGRAS. ESTA GARANTÍA LIMITADA TAMPOCO CUBRE NINGÚN PROBLEMA CAUSADO POR LAS INTERFERENCIAS. BAJO NINGUNA CIRCUNSTANCIA, EL VENDEDOR SERÁ RESPONSABLE DE DAÑOS CONSECUENTES, INCIDENTALES O ESPECIALES QUE SURJAN EN RELACIÓN CON EL USO O LA INCAPACIDAD DE USO DE ESTE PRODUCTO. EN NINGÚN CASO LA RESPONSABILIDAD DEL VENDEDOR POR EL INCUMPLIMIENTO DE LA GARANTÍA, EL INCUMPLIMIENTO DEL CONTRATO, LA NEGLIGENCIA O RESPONSABILIDAD ESTRICTA EXCEDERÁ EL COSTO DEL PRODUCTO CUBIERTO POR EL PRESENTE. NINGUNA PERSONA ESTÁ AUTORIZADA A ASUMIR POR NOSOTROS NINGUNA OTRA RESPONSABILIDAD EN RELACIÓN CON LA VENTA DE ESTE PRODUCTO. Algunos estados y provincias no permiten la exclusión o limitación de daños emergentes, incidentales o especiales, por lo que es posible que la limitación o exclusión anterior no sea aplicable en su caso. Esta garantía limitada le otorga derechos legales específicos, y también puede tener otros derechos que varían de estado a estado y de provincia a provincia.40 Guía de seguridad y mantenimiento del abrepuertas de garaje automático Seguridad del abrepuertas de garaje: una solución automática Una puerta de garaje es el objeto móvil más grande de la casa. Una puerta de garaje y un abrepuertas mal ajustados pueden ejercer una fuerza letal cuando la puerta se cierra, lo que podría provocar que niños o adultos queden atrapados y que se produzcan lesiones o la muerte. La instalación, operación, mantenimiento y prueba adecuados de la puerta del garaje y el abrepuertas automático son necesarios para proporcionar un sistema seguro y sin problemas. La operación descuidada o permitir que los niños jueguen o usen los controles del abrepuertas de garaje son situaciones peligrosas también que pueden conducir a resultados trágicos. Algunas precauciones simples pueden proteger a su familia y amigos de posibles daños. Lea atentamente los consejos de seguridad y mantenimiento de esta guía y consérvela como referencia. Verifique el funcionamiento de la puerta y abrepuertas de su garaje para asegurarse de que funcionen de manera segura y sin problemas. Asegúrese de leer toda la Información importante de seguridad que se encuentra en el manual del abrepuertas de garaje, ya que este proporciona más detalles y consideraciones de seguridad que los que se pueden proporcionar con esta guía. Los abrepuertas de garaje no son juguetes Hable con sus hijos sobre la seguridad de la puerta del garaje y del abrepuertas. Explique el peligro de quedar atrapado debajo de la puerta. Manténgase alejado de una puerta en movimiento. El botón pulsador montado en la pared debe estar fuera del alcance de los niños, al menos a 5 pies de la superficie de apoyo más cercana y lejos de todas las partes móviles. Monte y use el botón donde pueda ver claramente la puerta del garaje al cerrarse. Mantenga los transmisores y controles remotos fuera del alcance de los niños. No permita que los niños jueguen o utilicen los transmisores u otros dispositivos de control remoto. Mantenga la puerta a la vista hasta que se cierre por completo cuando utilice el botón pulsador o transmisor montado en la pared.41 El mantenimiento de rutina puede prevenir tragedias Haga que la inspección y prueba mensual de la puerta de su garaje y el sistema de apertura sean parte de su rutina habitual. Revise el manual del propietario tanto para la puerta como para el abrepuertas. Si no tiene los manuales del propietario, comuníquese con el (los) fabricante(s) y solicite una copia para su(s) modelo(s) específico(s). Busque el número de modelo del abrepuertas en la parte posterior de la unidad de alimentación. ADVERTENCIA: LOS RESORTES ESTÁN SOMETIDOS A ALTA TENSIÓN. SOLO PERSONAS CALIFICADAS DEBEN AJUSTARLOS. Verifique visualmente la puerta y la instalación:

Comenzando con la puerta en la posición cerrada, use la desconexión manual en el abrepuertas para desconectar la puerta.

Busque signos de desgaste o daños en las bisagras, rodillos, resortes y paneles de puertas.

Estas piezas pueden requerir lubricación periódica. Consulte el manual del propietario para obtener información sobre el mantenimiento sugerido.

Si hay signos evidentes de daño, comuníquese con un técnico capacitado en sistemas de puertas para obtener ayuda.

Verifique que la altura de la fotocélula no sea superior a 6” desde el piso del garaje. Pruebe que la puerta funciona correctamente:

Abra y cierre la puerta manualmente utilizando manijas o puntos de agarre adecuados.

La puerta debe moverse libremente y sin dificultad.

La puerta debe permanecer en equilibrio y parcialmente abierta a 3 o 4 pies sobre el piso.

Si detecta algún signo de funcionamiento incorrecto, comuníquese con un técnico capacitado en sistemas de puertas para obtener ayuda.

Pruebe las características de seguridad del abrepuertas:

Vuelva a conectar el abrepuertas a la puerta usando la desconexión manual y abra la puerta.

Coloque una tabla de 2x4 plana en el camino de la puerta (1) e intente cerrarla (2). La puerta debe detenerse cuando entre en contacto con la tabla de 2x4 y luego invertir la dirección de movimiento.

Bloquee el sensor fotoeléctrico moviendo un objeto frente al sensor e intente cerrar la puerta. La puerta no debe cerrarse a menos que el botón pulsador montado en la pared se mantenga presionado manualmente durante el funcionamiento.

Si el abrepuertas no funciona como se describe, comuníquese con un técnico capacitado en sistemas de puertas para obtener ayuda.42 Piezas de repuesto Modelos 8550W, 8550WL, 8550WLB, 8550WLB-267, 8557W, 85503 y 85503-267

PIEZAS PARA MONTAR EL RIEL

Descripción Número de pieza

Cinta - para puerta de 7pies 041A5434-11A Cinta - para puerta de 8pies 041A5434-13A Cinta - para puerta de 10pies 041A5434-14A

Riel de una pieza de 7pies (2.1m) 2777BD Riel de una pieza de 8pies (2.4m) 2778BD Riel de una pieza de 10pies (3m) 2770BD

El conjunto del carro incluye: Conectormaestro (2), Pasadordehorquilla (1), Anillo (1), Pasadordecinta (1), Ejeroscado (1) y Conjuntodeltensor (1) 041B3869-3A

ACCESORIOS Descripción Número de pieza

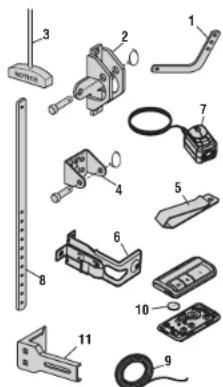

PIEZAS DE INSTALACIÓN

Descripción Número de pieza

Brazo curvo de la puerta 041B0035B

Soporte de la puerta con pasador de horquilla y sujetador 041A5047-1

Soporte del cabezal con pasador de horquilla y sujetador 041A4353-1

Soporte del sensor de seguridad 041-0399-000

Kit de sensor de seguridad con sensores receptores y emisores con cable de 3 conductores de 3pies (0.9m) 041-0136-000

Brazo recto de la puerta 4178B0034B

Cable blanco y rojo/blanco 041B4494-1

Batería de litio CR2032 de 3 V K010A0020

Soportes de extensión (opcional) 041A5281-1 No se muestra Bolso de herraje de instalación 041A2770-6 Guía del usuario 114A5216C

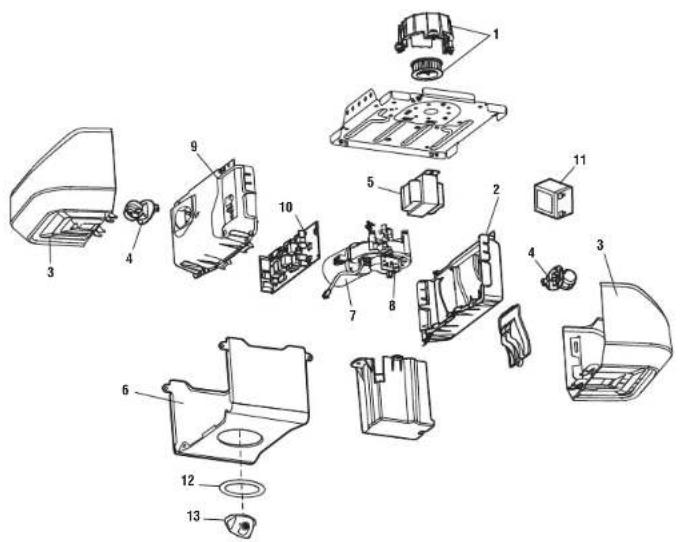

Piezas de repuesto Modelo 87504-267

Descripción Número de pieza

Piñón y cubierta del piñón con tornillos 041C0589-2

Panel final con tapa de la batería y toma de luz 041A7618

Motor con módulo de desplazamiento 041D8006-1 8 Módulo de recorrido

Batería de respaldo 485LM

Cámara - Modelos 85503 y 85503-267 041-0041 No se muestra Cable de alimentación 041B4245 Bloque del terminal 041A3150 Arnés del cable
