845318 - Estación de soldadura SILVERLINE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de soldadura con soldador (30W) y pistola de soldar (100W)
Marca	Silverline
Modelo	845318
Alimentación	230 V~, 50 Hz
Potencia del soldador	30 W
Potencia de la pistola de soldar	100 W
Clase de protección	I (con conexión a tierra)
Temperatura de funcionamiento	Alcanzada en 6 a 8 segundos para la pistola; regulada por gatillo
Accesorios incluidos	Soldador, pistola de soldar, aspirador de soldadura, puntas de repuesto
Funciones principales	Soldadura de componentes electrónicos y cables, desoldadura por aspiración
Seguridad	Doble aislamiento (clase II para algunas partes), protección térmica, interruptor diferencial recomendado
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un cepillo suave o paño seco; limpiar los orificios de ventilación
Piezas de repuesto y reparabilidad	Puntas de soldadura y resistencias calefactoras reemplazables; tornillos de bloqueo para fijación
Garantía	3 años (registro en línea dentro de los 30 días requerido)
Certificaciones	CE, conformidad con las directivas de baja tensión, EMC, RoHS
Reciclaje	No desechar con la basura doméstica; reciclar en centros apropiados
Peso	Aproximadamente 1,2 kg (estimación basada en el kit)

Preguntas frecuentes - 845318 SILVERLINE

¿Cuáles son los equipos de seguridad obligatorios para usar esta estación de soldadura?

Use siempre gafas de seguridad, guantes de protección, una mascarilla respiratoria adecuada para vapores de soldadura y protección auditiva si es necesario. Trabaje en un lugar bien ventilado.

¿Cómo encender la pistola de soldar?

Conecte el aparato a la red, luego presione el gatillo (9). El indicador luminoso (10) se enciende. Mantenga el gatillo presionado durante 6 a 8 segundos para alcanzar la temperatura máxima.

¿Para qué sirve el aspirador de soldadura?

El aspirador de soldadura permite retirar el exceso de soldadura fundida. Presione el pistón para armarlo, derrita la soldadura con el soldador, luego coloque la punta cerca de la soldadura fundida y presione el botón de desbloqueo para aspirar.

¿Por qué hay humo durante el primer uso?

Se trata de la combustión del recubrimiento protector de la punta. Es normal. Use el aparato en un espacio bien ventilado durante los primeros minutos.

¿Cómo reemplazar la punta del soldador o de la pistola de soldar?

Desconecte el aparato y déjelo enfriar. Afloje el tornillo de bloqueo (4 o 6), retire la punta vieja, inserte la nueva en la resistencia calefactora y apriete el tornillo.

¿Cuál es la diferencia entre el soldador y la pistola de soldar?

El soldador (30W) es ideal para trabajos de electrónica ligera (cables, placas de circuito impreso). La pistola de soldar (100W) es más potente, adecuada para cables más gruesos y chapa.

¿Cómo mantener el aspirador de soldadura?

Vacíelo periódicamente desenroscando la boquilla. Retire la soldadura acumulada sin perder el resorte interior. Vuelva a enroscar con cuidado antes de reutilizar.

¿Puedo usar este aparato sin protección respiratoria?

No, algunos materiales de soldadura emiten vapores tóxicos (plomo especialmente). Use siempre una mascarilla respiratoria adecuada y asegure una ventilación suficiente.

¿Cómo beneficiarse de la garantía de 3 años?

Registre el producto en silverlinetools.com dentro de los 30 días posteriores a la compra, proporcionando su información personal y el comprobante de compra. Conserve su factura.

¿Qué residuos no deben desecharse con la basura doméstica?

Los aparatos eléctricos usados y sus accesorios no deben desecharse con la basura doméstica. Deposítelos en un centro de reciclaje adecuado.

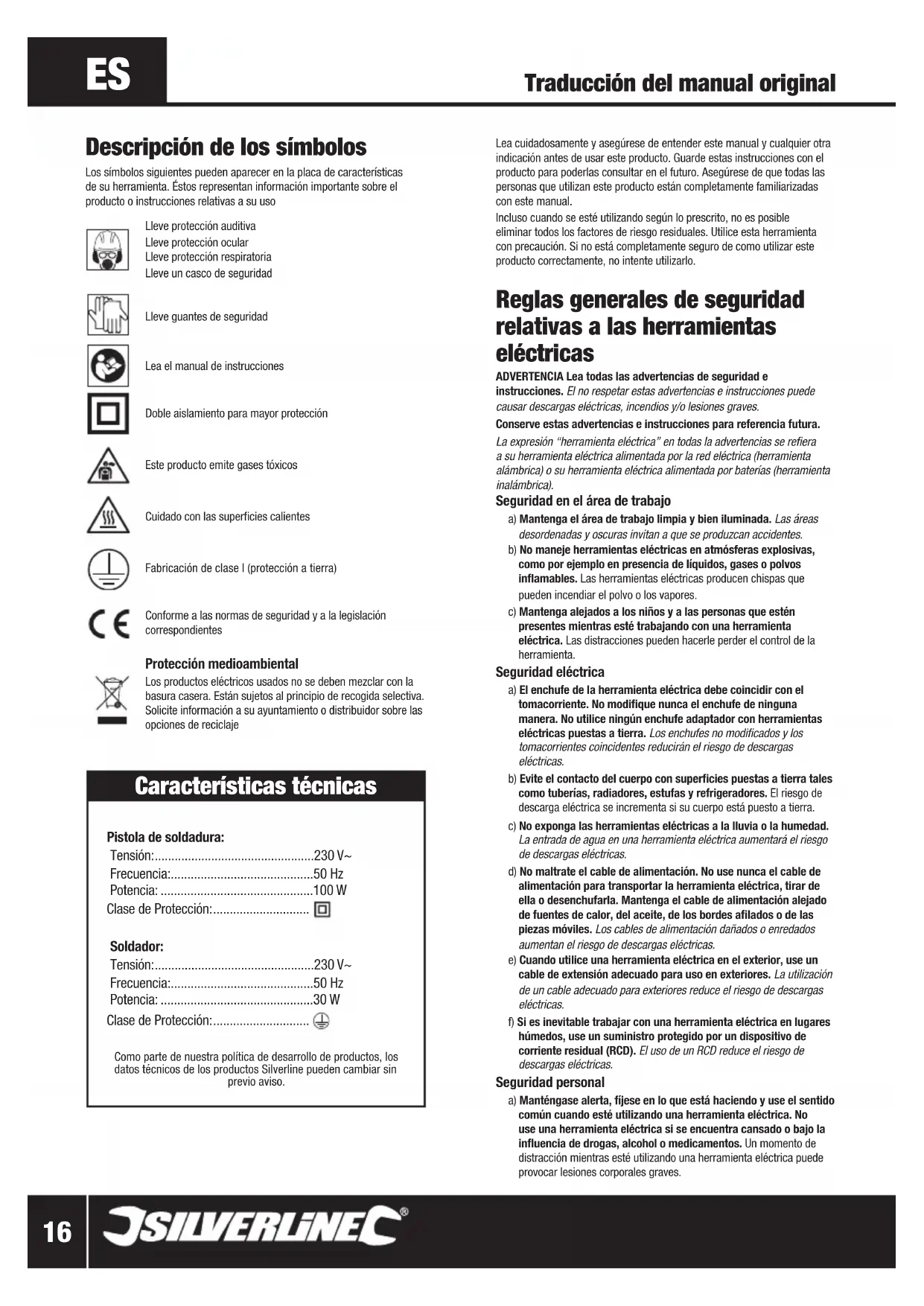

MANUAL DE USUARIO 845318 SILVERLINE

Descripción de los símbolos

Los símbolos siguientes pueden aparecer en la placa de características de su herramienta. Éstos representan información importante sobre el producto o instrucciones relativas a su uso

Lleve protección auditiva

Lleve protección ocular

Lleve protección respiratoria

Lleve un casco de seguridad

Lleve guantes de seguridad

Lea el manual de instrucciones

Doble aislamiento para mayor protección

Este producto emite gases tóxicos

Cuidado con las superficies calientes

Fabricación de clase I (protección a tierra)

Conforme a las normas de seguridad y a la legislación correspondientes

Protección medioambiental

Los productos eléctricos usados no se deben mezclar con la basura casera. Están sujetos al principio de recogida selectiva. Solicite información a su ayuntamiento o distribuidor sobre las opciones de reciclaje

Características técnicas

Pistola de soldadura:

Tensión:......230 V\~

Frecuencia:....50 Hz

Potencia: 100 W

Clase de Protección:......

Soldador:

Tensión:......230 V\~

Frecuencia:....50 Hz

Potencia: 30 W

Clase de Protección:....

Como parte de nuestra política de desarrollo de productos, los datos técnicos de los productos Silverline pueden cambiar sin previo aviso.

Lea cuidadosamente y asegúrese de entender este manual y cualquier otra indicación antes de usar este producto. Guarde estas instrucciones con el producto para poderlas consultar en el futuro. Asegúrese de que todas las personas que utilizan este producto están completamente familiarizadas con este manual.

Incluso cuando se esté utilizando según lo prescrito, no es posible eliminar todos los factores de riesgo residuales. Utilice esta herramienta con precaución. Si no está completamente seguro de como utilizar este producto correctamente, no intente utilizarlo.

Reglas generales de seguridad relativas a las herramientas eléctricas

ADVERTENCIA Lea todas las advertencias de seguridad e

instrucciones. El no respetar estas advertencias e instrucciones puede causar descargas eléctricas, incendios y/o lesiones graves.

Conserve estas advertencias e instrucciones para referencia futura.

La expresión “herramienta eléctrica” en todas la advertencias se refiera a su herramienta eléctrica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta eléctrica alimentada por baterías (herramienta inalámbrica).

Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas y oscuras invitan a que se produzcan accidentes.
b) No maneje herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden incendiar el polvo o los vapores.
c) Mantenga alejados a los niños y a las personas que estén presentes mientras esté trabajando con una herramienta eléctrica. Las distracciones pueden hacerle perder el control de la herramienta.

Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe coincidir con el tomacorriente. No modifique nunca el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas puestas a tierra. Los enchufes no modificados y los tomacorrientes coincidentes reducirán el riesgo de descargas eléctricas.
b) Evite el contacto del cuerpo con superficies puestas a tierra tales como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléctrica se incrementa si su cuerpo está puesto a tierra.
c) No exponga las herramientas eléctricas a la lluvia o la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descargas eléctricas.
d) No maltrate el cable de alimentación. No use nunca el cable de alimentación para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable de alimentación alejado de fuentes de calor, del aceite, de los bordes afilados o de las piezas móviles. Los cables de alimentación dañados o enredados aumentan el riesgo de descargas eléctricas.
e) Cuando utilice una herramienta eléctrica en el exterior, use un cable de extensión adecuado para uso en exteriores. La utilización de un cable adecuado para exteriores reduce el riesgo de descargas eléctricas.
f) Si es inevitable trabajar con una herramienta eléctrica en lugares húmedos, use un suministro protegido por un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

Seguridad personal

a) Manténgase alerta, fijese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta eléctrica. No use una herramienta eléctrica si se encuentra cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción mientras esté utilizando una herramienta eléctrica puede provocar lesiones corporales graves.

b) Use equipo de protección individual. Use siempre protección ocular. El uso de equipamientos de seguridad tales como máscara antipolvo, calzado de seguridad antideslizante, casco duro y protecciones auditivas adecuadas reducirá el riesgo de lesiones corporales.
c) Evite el arranque accidental. Asegúrese de que el interruptor está en la posición de apagado antes de enchufar la herramienta. Si se transportan las herramientas con el dedo en el interruptor o se enchufan con el interruptor en la posición de encendido, se invita a que se produzcan accidentes.
d) Quite toda llave de ajuste o de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o de ajuste que se ha dejado colocada en una parte móvil de la herramienta eléctrica puede causar lesiones corporales.
e) No adopte posturas forzadas. Manténgase en posición firme y en equilibrio en todo momento. De este modo, podrá controlar mejor la herramienta eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve ropa holgada ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión de sistemas de extracción y recolección de polvo, asegúrese de que estén conectados y se usen correctamente. El uso de estos dispositivos puede reducir los peligros relacionados con el polvo.

Uso y cuidado de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para el trabajo a realizar. La herramienta correcta funcionará mejor y con más seguridad a la velocidad para la que se ha diseñado.
b) No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Toda herramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y debe ser reparada.
c) Desconecte el enchufe de la fuente de alimentación y/o el paquete de batería de la herramienta antes de realizar cualquier ajuste, cambio de accesorios o almacenamiento de la herramienta eléctrica. Estas medidas de seguridad preventivas reducen el riesgo de arranque accidental de la herramienta eléctrica.
d) Guarde las herramientas eléctricas que no esté usando fuera del alcance de los niños y no deje que personas que no estén familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios que no hayan recibido capacitación.
e) Mantenga sus herramientas eléctricas. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Muchos accidentes son causados por herramientas eléctricas que carecen de un mantenimiento adecuado.
f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas etc. de acuerdo con estas instrucciones y de la forma prevista para el tipo específico de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones distintas de aquellas para las que fue diseñada podría causar una situación peligrosa.

Servicio y reparaciones

a) Haga que su herramienta eléctrica reciba servicio de un técnico de reparaciones calificado, utilizando únicamente piezas de recambio idénticas. Esto asegurará que se mantenga la seguridad de la herramienta eléctrica.

Instrucciones de seguridad relativas a la soldadura

• Ciertas partes de estas herramientas alcanzarán una temperatura muy elevada durante su uso. No toque ninguna pieza de la herramienta, excepto la empuñadura, mientras la utiliza.
• Apague siempre la herramienta y déjela enfriar por completo antes de manipularla, o cambiar los accesorios.
• No deje desatendida la herramienta mientras esté caliente.
• El calor puede alcanzar zonas ocultas, o bien materiales cercanos a la zona de trabajo. Asegúrese de que no existen materiales inflamables alrededor de la zona de trabajo.
• El calor residual puede provocar la ignición de materiales de desecho, incluso después de que la herramienta se haya desconectado.
• Nunca utilice esta herramienta cerca de un depósito de combustible o contenedor de gas.
• La soldadura en ciertos materiales puede dar lugar a la emisión de vapores tóxicos. Emplee siempre una ventilación adecuada. No trabaje en espacios cerrados.
• Algunos tipos de materiales pueden incluir una alta proporción de plomo. El plomo fundido emite vapores tóxicos, utilice siempre un sistema apropiado de protección respiratoria
• Los vapores de plomo son especialmente tóxicos para los niños, las mujeres embarazadas y las personas con alta presión sanguínea. Las personas con alto riesgo no deben estar cerca de la zona de trabajo, ni siquiera con protección respiratoria adecuada.
• Deseche siempre el material de residuos de forma responsable.

Características del producto

SOLDADOR

1 Punta de soldar
2 Resistencia
3 Empuñadura
4 Tornillo de fijación

PISTOLA DE SOLDADURA

5 Punta de soldar
6 Tornillo de fijación
7 Resistencia
8 Empuñadura
9 Interruptor de gatillo
10 Luz indicadora de tensión

BOMBA DESOLDADORA

11 Embolo
12 Botón de desbloqueo

Antes del utilizar

Desembalaje

Desembale e inspeccione la herramienta con cuidado. Familiarícese con todas sus características y funciones.

Asegúrese de que el embalaje contiene todas las partes y que están en buenas condiciones. Si faltan piezas o están dañadas, solicite su sustitución antes de utilizar esta herramienta.

Nota: La punta del soldador puede producir humo durante el primer uso. Esto es normal y es causado al quemarse la capa de protección de la punta del soldador. Se recomienda utilizar el soldador durante el primer uso en una zona de trabajo bien ventilada.

Instrucciones de funcionamiento

- Utilice siempre un equipo de protección adecuado al trabajo que vaya a realizar.

Soldador

• El soldador es ideal para trabajo eléctrico ligero, tales como la unión de cables y el montaje de componentes a las placas de circuitos impresos.
• Compruebe que la punta de soldar (1) quede bien fijada antes de enchufar el aparato. La punta de soldar debe presionarse hacia la resistencia (2) y asegurar al apretar el tornillo de fijación (4).

• No permita que el elemento calentador o la punta de soldar descansen sobre cualquier superficie que puedan resultar dañadas por el calor.

• Para utilizar el hierro de soldar, enchúfelo y deje que alcance la temperatura de trabajo.

• Sujete la punta de soldar (1) contra el cable o componente a soldar. Una vez que esté caliente, añada estaño a la junta y luego retire el soldador.

Pistola de soldadura

• La pistola soldadora es ideal para unir grandes cables y trabajar con láminas metálicas.
• Compruebe que la punta de soldar (5) esté correctamente colocada antes de enchufar la herramienta. La punta de soldar debe presionarse hacia la resistencia (7) y asegurar al apretar los tornillos de fijación (6).

• No permita que el elemento calentador o la punta de soldar descansen sobre cualquier superficie que puedan resultar dañadas por el calor.

• Para utilizar la pistola, enchúfela y pulse el interruptor de gatillo (9). La luz indicadora (10) se encenderá, mostrando que la resistencia recibe alimentación eléctrica. Mientras sujeta el interruptor durante 6 u 8 segundos dejará que la punta alcance la temperatura máxima de trabajo.

• Sujete la punta de soldar (5) contra el cable o componente a soldar. Una vez que esté caliente, añada estaño a la junta y luego retire la pistola soldadora.

Nota: La duración de puesta bajo tensión (mediante el interruptor) controla la temperatura de soldadura. Para mantener una temperatura constante, aplique tensión en periodos breves de no más de 12 segundos.

Bomba desoldadora

• La bomba desoldadora se utiliza para eliminar la soldadura fundida no deseada.
• Pulse el émbolo (11) hasta que se enganche en posición y se escuche un 'clic'.
• Use el soldador, o la pistola de soldadura, para fundir estaño que no requiera.
• Sujete la punta de la bomba desoldadora cerca del material fundido.
• Pulse el botón de desbloqueo (12) para desenganchar el émbolo para succionar el material fundido.

Nota: La bomba desoldadora necesitará vaciarse cada cierto tiempo. Desenrosque la punta retire los residuos. Tenga cuidado de retener el resorte de retorno interno. Vuelva a montarla y apretarla antes de volver a utilizarla.

Mantenimiento

Sustitución de la punta

ADVERTENCIA: Desconecte siempre las herramientas de la fuente de alimentación y deje que se enfríe totalmente antes de ajustar o sustituir alguna de las partes.

1. Afloje los tornillos de fijación (4 & 6) y extraiga la punta de soldar (1 & 5).
2. Coloque la punta nueva en la resistencia (2 & 7) y vuelva a apretar los tornillos de fijación (4 & 6).

Limpieza

• Desenchufe la herramienta antes de proceder a su limpieza.
• Limpie siempre el polvo y las partículas y nunca permita que los orificios de ventilación se bloqueen. No deje que se acumulen los residuos en ninguna parte de la herramienta. Use un cepillo suave o un paño seco para limpiar la herramienta o, si dispone de un aparato de aire comprimido, sople con aire seco y limpio para limpiar los orificios de ventilación.

Eliminación

• No tire los aparatos eléctricos y electrónicos inservibles a la basura doméstica.
• Póngase en contacto con su autoridad local de recogida de basura para informarse sobre la forma correcta de deshacerse de los aparatos electrónicos.

Garantía

Este producto Silverline dispone de una garantía de 3 años.

Registre el producto en www.silverlinetools.com antes de que transcurran 30 días a partir de la fecha de compra para obtener la garantía de 3 años. El periodo de garantía comienza desde la fecha indicada en su recibo de compra.

Registro del producto

Visite: silverlinetools.com, seleccione el botón de registro e indique:

• Sus datos personales
• Detalles del producto e información de compra

El certificado de garantía le será enviado en formato PDF. Imprírmalo y guárdelo con el producto.

Condiciones

El periodo de garantía entra en vigor a partir de la fecha indicada en el recibo de compra.

GUARDE EL RECIBO DE COMPRA

En caso de que el producto se averíe antes de que transcurran 30 días desde la fecha de compra, devuélvalo al distribuidor donde lo compró, junto con el recibo y los detalles de la avería. Le sustituiremos el producto o le reembolsaremos el importe.

Si el producto se avería después de que transcurran 30 días desde la fecha de compra, devuélvalo a:

Servicio Técnico Silverline Tools

PO Box 2988

Yeovil

BA21 1WU, Reino Unido.

La reclamación siempre debe presentarse durante el periodo de garantía. Antes de poder realizar cualquier trabajo de reparación, deberá entregar el recibo de compra original en el que se indica la fecha de compra, su nombre, dirección y el lugar donde lo adquirió.

También deberá indicar claramente los detalles del fallo a reparar.

Las reclamaciones presentadas dentro del periodo de garantía deberán ser verificadas por Silverline Tools para averiguar si las deficiencias son consecuencia de los materiales o de la mano de obra del producto.

Los gastos de transporte no son reembolsables. Los productos a devolver deberán estar limpios y en buenas condiciones para su reparación, debiendo empaquetarse cuidadosamente con el fin de prevenir daños o lesiones durante el transporte. Nos reservamos el derecho a rechazar envíos incorrectos o inseguros.

Todas las reparaciones serán realizadas por Silverline Tools o por un servicio técnico de autorizado.

La reparación o sustitución del producto no prolongará el periodo de garantía.

Si los defectos están cubiertos por la garantía, la herramienta será reparada sin cargo alguno (salvo los gastos de envío), o bien la sustituiremos por una herramienta en perfecto estado de funcionamiento.

Las herramientas o piezas que hayan sido sustituidas serán propiedad de Silverline Tools.

La reparación o sustitución del producto bajo garantía aporta beneficios adicionales a sus derechos legales como consumidor, sin afectarlos.

Qué está cubierto:

Silverline Tools deberá comprobar si las deficiencias se deben a materiales o mano de obra defectuosos dentro del periodo de garantía.

En caso de que cualquier pieza no estuviera disponible o estuviera fuera de fabricación, Silverline Tools la sustituirá por una pieza funcional con las mismas características.

Uso del producto en la Unión Europea.

Qué no está cubierto:

Silverline Tools no garantiza las reparaciones causadas por:

Desgaste normal por uso adecuado de la herramienta, por ejemplo hojas, escobillas, correas, bombillas, baterías, etc...

La sustitución de cualquier accesorio suministrado: brocas, hojas, papel de lija, discos de corte y otras piezas relacionadas.

Daño accidental, averías debidas a uso o cuidado negligente, uso incorrecto, negligencia, funcionamiento o manejo indebido del producto.

Utilizar del producto para una finalidad distinta.

Cualquier cambio o modificación del producto.

El uso de piezas y accesorios que no sean recambios originales de Silverline Tools.

Instalación incorrecta (excepto si fue realizada por Silverline Tools).

Reparaciones o alteraciones realizadas por servicios técnicos no autorizados por Silverline Tools.

Las reclamaciones distintas a las indicadas en las presentes condiciones de garantía no estarán cubiertas.

Garantía para baterías

Las baterías Silverline disponen de 30 días de garantía. Si durante el período de garantía apareciera algún defecto en la batería debido a la fabricación o materiales defectuosos, Silverline se hará cargo de la reparación o sustitución del producto de forma gratuita. Está garantía no se aplica al uso comercial por desgaste de uso normal, daños accidentales o por mal uso de este producto.

Declaración de conformidad CE

El abajo firmante: Mr Darrell Morris

Autorizado por: Silverline

Declara que el producto:

La presente declaración de conformidad se expide bajo la exclusiva responsabilidad del Fabricante. El objeto de la declaración descrita anteriormente es conforme a la legislación comunitaria de armonización pertinente.

Código de identificación: 845318

Descripción: Herramientas para soldadura eléctrica

Está en conformidad con las directivas:

• Directiva de máquinas 2014/35/CE
• Directiva de baja tensión 2014/30/CE
• Directiva RoHS 2011/65/UE
• EN 60335-1:2012
• EN 60335-2-45:2002+A1:2008+A2:2012
• EN 61000-6-3:2007+A1:2011+AC:2012

• EEN 61000-3-2:2014
• EN 61000-3-3:2013
• EN 61000-6-1:2007
Organismo notificado: CTS Testing Service Technology La documentación técnica se conserva en: Silverline
Fecha: 16/08/2016

Firma:

Mr Darrell Morris

Director General

Nombre y dirección del fabricante:

Powerbox International Limited, N° de registro: 06897059. Dirección legal: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, Reino Unido.

*Registre su producto online durante los primeros 30 días. Se aplican términos y condiciones

3 anni di garanzia
