MANUAL DE USUARIO WD5800 TOA

Siga las instrucciones que se ofrecen en este manual para conseguir un resultado óptimo. Le recomendamos asimismo que guarde el manual para futuras consultas.

ÍNDICE

1. PRECAUCIONES DE SEGURIDAD 24
2. DESCRIPCIÓN GENERAL 26
3. PRECAUCIONES PARA LA MANIPULACIÓN 26
4. NOMENCLATURA Y FUNCIONES ...... 27
5. CONEXIÓN 28
6. UTILIZACIÓN 28
7. INSTALACIÓN 29
8. SPECIFICATIONS .... 30

1. PRECAUCIONES DE SEGURIDAD

• Lea atentamente las instrucciones contenidas en este capítulo antes de utilizar el aparato.
• Siga las instrucciones de este manual; los símbolos y mensajes de seguridad utilizados en el mismo se refieren a precauciones importantes que deben ser adoptadas.
• Le recomendamos asimismo que guarde este manual para realizar futuras consultas.

ADVERTENCIA

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, pued producirse lesiones graves o un accidente mortal.

• No exponga el aparato a la lluvia o a salpicaduras de agua u otros líquidos. Ello podría provocar un incendio o una descarga eléctrica.
• Utilice el aparato únicamente con el voltaje especificado en la misma. El uso de un voltaje superior al especificado puede originar un incendio o una descarga eléctrica.
• No corte, doble, dañe de otro modo ni modifique el cable de alimentación del adaptador de corriente alterna suministrado. Evite utilizar el cable de alimentación cerca de fuentes de calor y no coloque nunca objetos pesados (incluido el propio aparato) sobre el mismo, ya que podría provocar un incendio o una descarga eléctrica.
• Evite instalar o montar el aparato en lugares inestables, como una mesa que no se apoye correctamente o una superficie inclinada. La unidad podría caerse y ocasionar lesiones y/o daños materiales.

ADVERTENCIA

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, producirse lesiones graves o un accidente mortal.

pued

• Este aparato se halla concebido para ser utilizado en interiores. No lo instale en el exterior, dado que los agentes atmosféricos pueden afectar negativamente los componentes del aparato y hacer que éste se deteriore y ocasione lesiones personales. Asimismo, existe el peligro de que se produzcan descargas eléctricas si el aparato se moja debido a la lluvia.
• En el caso de que detecte cualquiera de las siguientes anomalías durante la utilización del aparato, desconéctelo inmediatamente, desenchufe el cable de alimentación del adaptador de corriente alterna suministrado de la red de corriente alterna y póngase en contacto con el distribuidor TOA más próximo. No intente utilizar el aparato en estas condiciones, ya que podría producirse un incendio o una descarga eléctrica.

· presencia de humo o de un olor extraño procedente del aparato.
· penetración de agua o de cualquier objeto metálico en el aparato.
- caída del aparato o rotura de la caja
· desperfectos en el cable de alimentación (el alma expuesta, desconexión, etc.)

• No abra ni desmonte nunca la caja del aparato para realizar modificaciones, ya que podría originar un incendio o una descarga eléctrica. Si debe efectuar cualquier reparación, diríjase al distribuidor TOA más próximo.
• No coloque vasos, tazas u otros recipientes que contengan líquidos ni objetos metálicos de ninguna clase encima del aparato. El vertido accidental de un líquido sobre el aparato o la introducción de un objeto metálico en el interior del mismo podría originar un incendio o descarga eléctrica.
• No toque enchufes del adaptador de corriente alterna suministrado ni antenas durante una tormenta, ya que podría recibir una descarga eléctrica.

PRECAUCIÓN

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, pueden producirse lesiones personales leves o moderadas y/o daños materiales.

• No enchufe ni desenchufe nunca el cable de alimentación del adaptador de corriente alterna suministrado con las manos mojadas, ya que podría recibir una descarga eléctrica.
• Cuando desenchufe el cable de alimentación del adaptador de corriente alterna suministrado, tire siempre de la clavija y nunca del propio cable. La utilización del aparato con un cable de alimentación deteriorado puede originar un incendio o una descarga eléctrica.
• El enchufe debe estar cerca del equipo y ser accesible fácilmente.
• Cuando deba trasladar el aparato, no olvide desenchufar el cable de alime adaptador de corriente alterna suministrado de la toma de corriente. Si lo desplaza cor cable de alimentación enchufado, éste podría sufrir desperfectos, con el consiguiente riesgo de incendio o descarga eléctrica. Cuando desenchufe el cable de alimentación, hágalo siempre tirando de la clavija.
• No instale este aparato en lugares húmedos, polvorientos o expuestos a la luz solar directa, cerca de fuentes de calor o en lugares con acumulación de vapor o de humo con partículas de hollín en suspensión, ya que podría producirse un incendio o descarga eléctrica.

PRECAUCIÓN

Indica una situación potencialmente peligrosa en la que, si el aparato no se utiliza correctamente, pueden producirse lesiones personales leves o moderadas y/o daños materiales.

• Siga las instrucciones que se incluyen a continuación cuando monte el aparato en armario rack. Si no lo hace, podría originar un incendio o lesiones personales.
• Instale el armario rack en una superficie estable y rígida. Fijelo con tornillos de anclaje o utilice otros métodos para que no se caiga.
• Cuando enchufe el cable de alimentación del aparato a una toma de corriente alterna, utilice una que tenga la capacidad permitida para el aparato.
• Los tornillos para el montaje en armario rack no se suministran con el aparato. Utilice unos que sean apropiados para el armario rack.
• No coloque objetos pesados encima del aparato, ya que ésta podría caerse o romperse, con el consiguiente riesgo de lesiones personales y/o daños materiales. Además, el propio objeto puede caerse y ocasionar lesiones personales y/o daños materiales.
• Utilice el adaptador de corriente alterna suministrado para el aparato. El uso de otro adaptador puede ocasionar un incendio.
• La acumulación de polvo en la clavija de alimentación del adaptador de corriente alterna suministrado o en la toma de corriente puede ocasionar un incendio, por lo que es necesario limpiarlos periódicamente. Introduzca la clavija con firmeza en la toma de corriente.
• Cuando deba limpiar el aparato o cuando no precise utilizarlo durante 10 días o más, desconéctelo y desenchufe el cable de alimentación del adaptador de corriente alterna suministrado como medida de seguridad, ya que podría producirse un incendio o descarga eléctrica.

2. DESCRIPCIÓN GENERAL

El distribuidor de antena inalámbrico TOA WD-5800 está concebido para ser utilizado junto con un sistema de banda VHF/UHF en instalaciones de amplificación de sonido. El aparato se suministra con dos canales en que las dos señales de entrada se mezclan y se distribuyen a cuatro salidas. La unidad WD-5800 también tiene cuatro salidas de distribución de corriente continua.

3. PRECAUCIONES PARA LA MANIPULACIÓN

• Cuando realice la instalación, mantenga el aparato, las antenas receptoras y los cables lo más alejados posible de fluorescentes, aparatos digitales, ordenadores y otros instrumentos que puedan generar ruidos de alta frecuencia.
• No instale las antenas receptoras cerca de un objeto metálico, como por ejemplo taquillas o armazones de hierro. Coloque las antenas a una distancia mínima de 30 cm respecto a la pared.
• Mantenga las dos antenas a una distancia de 3 m entre sí con objeto de lograr una recepción diferencial óptima; esta distancia puede variar en función de las dimensiones y la distribución de la sala donde se realice la instalación.
• Utilice un paño seco para limpiar el aparato. No utilice nunca gasolina, diluyente u otros líquidos volátiles.
• No conecte otros terminales de entrada de corriente continua que los de los receptores inalámbricos especificados a los terminales de salida de distribución de corriente continua. Podría dejar el distribuidor inoperativo.
• No conecte el adaptador de corriente alterna a los terminales de salida de distribución de corriente continua. Podría dañarse el adaptador de corriente alterna.

4. NOMENCLATURA Y FUNCIONES

[Frontal]

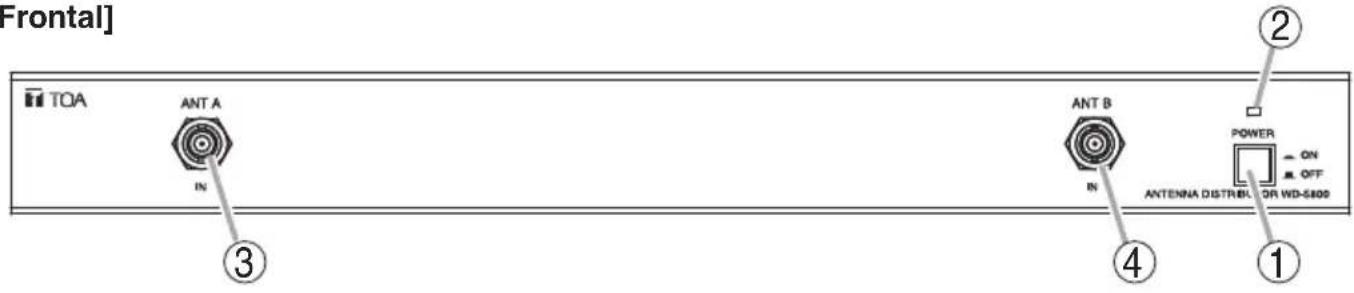

Frontal] TOA ANT A IN ANT B IN POWER ON OFF ANTENNA DISTRIBUCOR WD-5800 ① ② ③ ④

1. Interruptor

Pulse este interruptor para conectar el aparato y púlselo de nuevo para desconectarlo.

2. Luz de alimentación

Se ilumina cuando el aparato está conectado.

3. Entrada frontal de antena A

75 Ω, BNC, suministra 9 V CC/35 mA para alimentar la antena exterior.

4. Entrada frontal de antena B

75 Ω, BNC, suministra 9 V CC/35 mA para alimentar la antena exterior.

[Posterior]

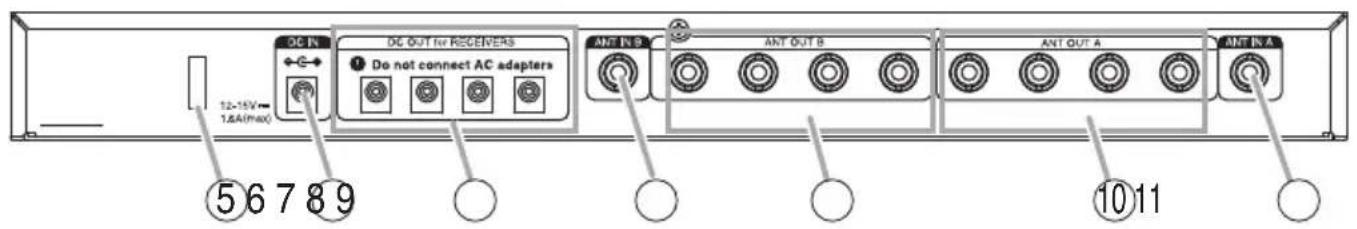

Debe seguir siempre las indicaciones sobre la unidad marcadas con un signo de exclamación dentro de un círculo.

5. Fijación del cable

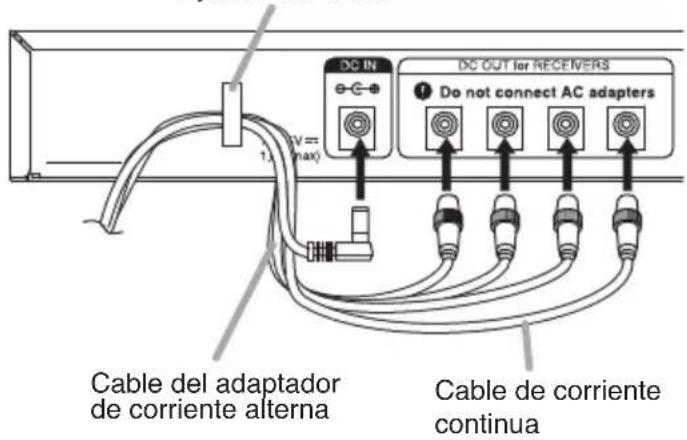

Sujeta con seguridad el cable del adaptador de corriente alterna y los cables de corriente continua para que las clavijas no se desenchufen, como se muestra a continuación.

Fijación del cable

DC IN o-G o DC OUT for RECEIVERS Do not connect AC adapters Cable del adaptador de corriente alterna Cable de corriente continua

6. Terminal de entrada de corriente continua

12-15 V CC; 1,6 A

Conecta el adaptador de corriente alterna suministrado.

7. Salida de distribución CC

Distribuye corriente continua a los receptores.

8. Entrada posterior de antena B

75 Ω, BNC, suministra 9 V CC/35 mA para alimentar la antena exterior.

9. Salida de distribución de antena B

75 Ω, BNC.

10. Salida de distribución de antena A

75 Ω, BNC.

11. Entrada posterior de antena A

75 Ω, BNC, suministra 9 V CC/35 mA para alimentar la antena exterior.

5. CONEXIÓN

- El distribuidor WD-5800 admite hasta cuatro receptores* con una o dos antenas receptoras.

* Receptor inalámbrico digital WT-D5800

Receptor inalámbrico WT-4820

Receptor inalámbrico WT-5800

Receptor inalámbrico WT-5805

Nota

No conecte otros dispositivos que los anteriores a los terminales de salida de distribución de corriente continua. Podría dañar el aparato.

- La longitud de los cables de la antena entre el WD-5800 y los receptores conectados será como máximo de 1 m.

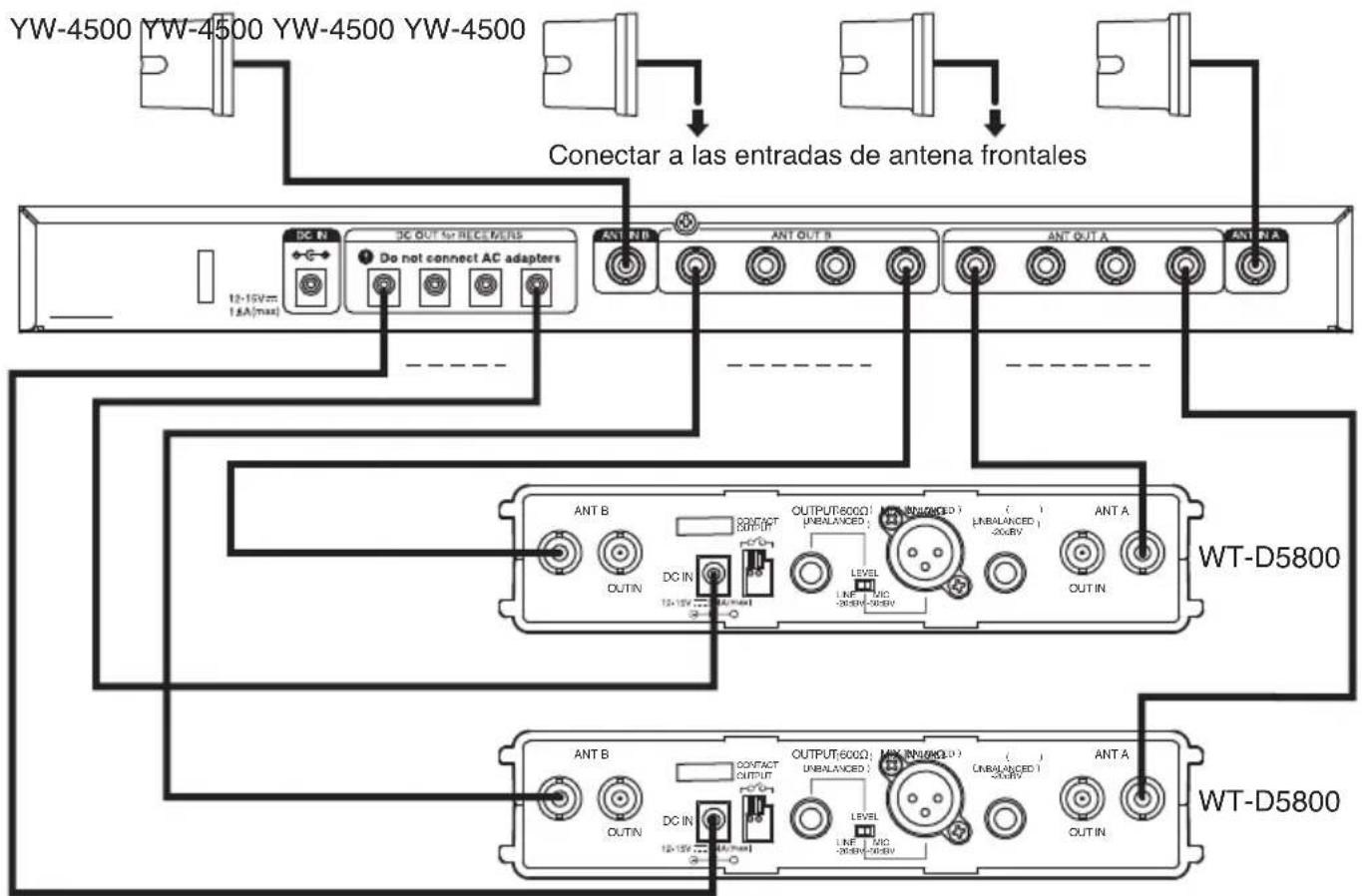

YW-4500 YW-4500 YW-4500 YW-4500 Conectar a las entradas de antenna frontales DC IN DC OUT for RECEMERS Do not connect AC adapters ANT B ANT OUT B ANT OUT A ANT IN A 12-15V= 1.6A/(max) OUTPUT(800Ω) UNBALANCED: IN(800Ω) UNBALANCED: -20kV ANT A OUTIN DC IN LEVEL LINE: MIC -30kV~-30kV OUTIN WT-D5800 ANT B OUTPUT(600Ω) MAX (IN(600Ω)) UNBALANCED: UNBALANCED: -20kV ANT A OUTIN DC IN LEVEL LINE: MIC -30kV~-30kV OUTIN WT-D5800

6. UTILIZACIÓN

Paso 1. Conecte la unidad WD-5800 y los receptores conectados a la misma (la luz de alimentación se enciende).

Paso 2. Sitúe el interruptor del micrófono inalámbrico en posición ON.

7. INSTALACIÓN

7.1. Montaje En Armario Rack

Para montar el aparato en rack, utilice el soporte de montaje opcional MB-15B.

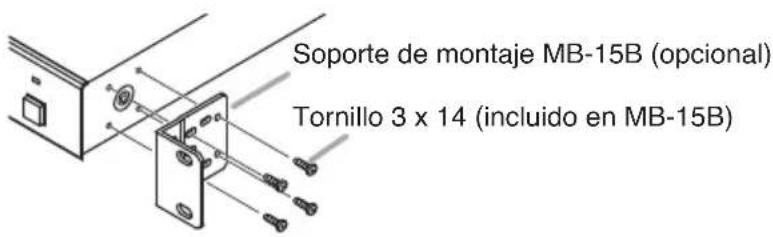

Paso 1. Monte el soporte MB-15B en los laterales del aparato, utilizando para ello los tornillos incluidos en el kit.

Soporte de montaje MB-15B (opcional) Tornillo 3 x 14 (incluido en MB-15B)

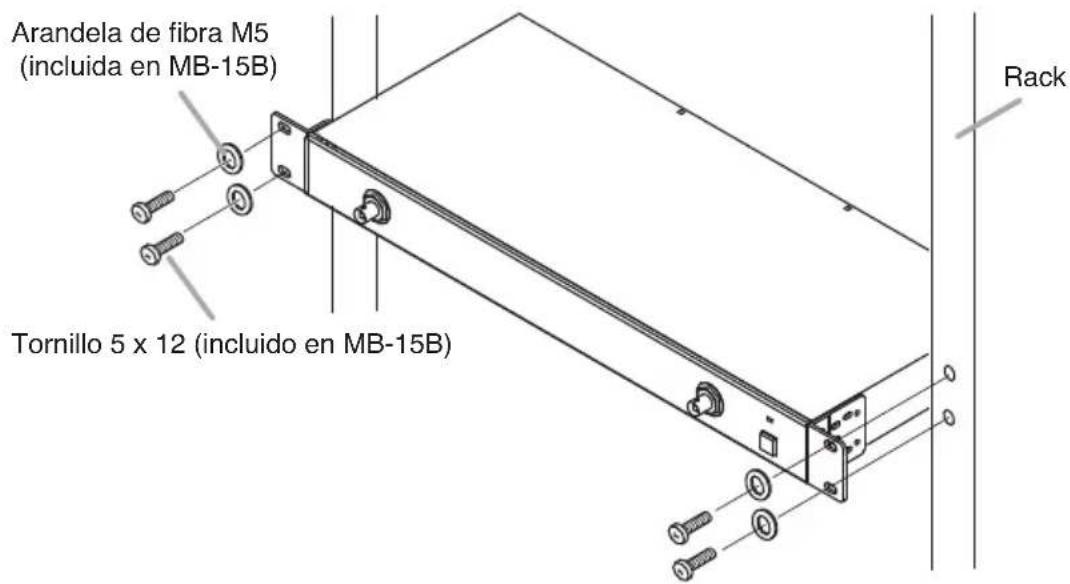

Paso 2. Monte el aparato en el rack, utilizando para ello los tornillos que se suministran con el kit MB-15B.

Arandela de fibra M5 (incluida en MB-15B) Tornillo 5 x 12 (incluido en MB-15B) Rack

7.2. Instalación del aparato en el escritorio

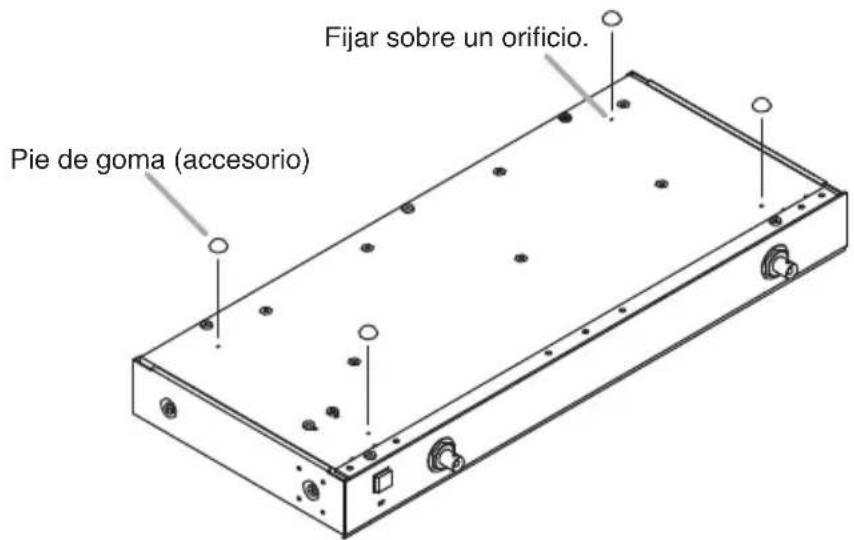

Cuando instale el aparato en el escritorio, fije los pies de goma suministrados a la superficie inferior del mismo.

Fijar sobre un orificio. Pie de goma (accesorio)

8. SPECIFICATIONS

Fuente de alimentación Red de corriente alterna (se debe utilizar el adaptador de corriente alterna suministrado)
Consumo de electricidad 25 W o menos
Consumo 1,6 A (12-15 V CC)
Gama de frecuencias VHF/UHF
Entrada de antena	2 entradas por canal de distribución (1 anterior y 1 posterior), 75 Ω, BNC (alimentación "phantom" para antena)
Salida de antena	4 salidas por cada canal de distribución, 75 Ω, BNC
Alimentación CC 4 salidas	(12 Vcc/250 mA cada una) (La tensión de salida del aparato depende de la de los adaptadores de corriente alterna).
Indicador Luz de alimentación
Temperatura de trabajo De	-10 a +50°C
Humedad de trabajo Del 30 al 85% de humedad relativa (sin condensación)
Acabado Panel: aluminio, negro, pinturaCaja: acero, negro, pintura
Dimensiones 420 (anchura) x 44 (altura) x 214 (profundidad) mm
Peso	2 kg

Nota: El diseño y las especificaciones del producto pueden ser modificados sin previo aviso con objeto de mejorar sus prestaciones.

- Accesorios

Adaptador de corriente alterna 1

Cable de alimentación (2 m) 1

Cable CC 4

Pie de goma 4

- Productos opcionales

Soporte para montaje en rack MB-15B
