WA67 - Micrófono Warm Audio - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato WA67 Warm Audio en formato PDF.
| Tipo de producto | Micrófono de condensador de válvula |
| Cápsula | Réplica de la cápsula vintage K67, diafragma grande de latón con membrana de mylar dorada de 6 micras |
| Válvula | Pentodo EF86 |
| Transformador | Lundahl (Suecia), de núcleo grande |
| Diagramas polares | Cardioide, omnidireccional, figura en ocho |
| Respuesta en frecuencia | 20 Hz - 20 kHz |
| Impedancia nominal | 200 ohmios |
| Impedancia de carga mínima | 1 kΩ |
| Ruido equivalente (ponderado A) | 17 dB-A |
| Relación señal/ruido (ponderado A) | 78 dB |
| SPL máximo (THD 0,5%) | 138 dB |
| Filtro paso alto | Conmutable |
| Pad atenuador | -10 dB conmutable |
| Alimentación | Fuente de alimentación externa con selector de voltaje 115 V / 230 V |
| Cable de micrófono | Cable de 7 pines Gotham Audio GAC-7 |
| Salida de audio | XLR de 3 pines macho |
| Materiales | Cuerpo y rejilla de latón niquelado |
| Accesorios incluidos | Caja de madera, soporte antivibración, pinza de micrófono, fuente de alimentación, cable de 7 pines, cable IEC |
| Dimensiones (aproximadas) | Aproximadamente 200 mm de largo, diámetro 50 mm (micrófono solo) |
| Peso (aproximado) | Aproximadamente 0,8 kg (micrófono solo) |
| Garantía | 2 años, piezas y mano de obra |
| Mantenimiento y limpieza | Limpiar la rejilla con un paño suave seco; evitar la humedad y el polvo; utilizar una funda protectora. |
| Seguridad | Usar únicamente la fuente de alimentación proporcionada; verificar el voltaje antes de conectar; no exponer a temperaturas extremas. |
| Piezas de repuesto y reparabilidad | Contactar a Warm Audio o un distribuidor autorizado para reparaciones; la válvula y el cable son reemplazables con piezas originales. |
Preguntas frecuentes - WA67 Warm Audio
Preguntas de los usuarios sobre WA67 Warm Audio
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono en formato PDF gratis! Encuentra tus instrucciones WA67 - Warm Audio y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WA67 de la marca Warm Audio.

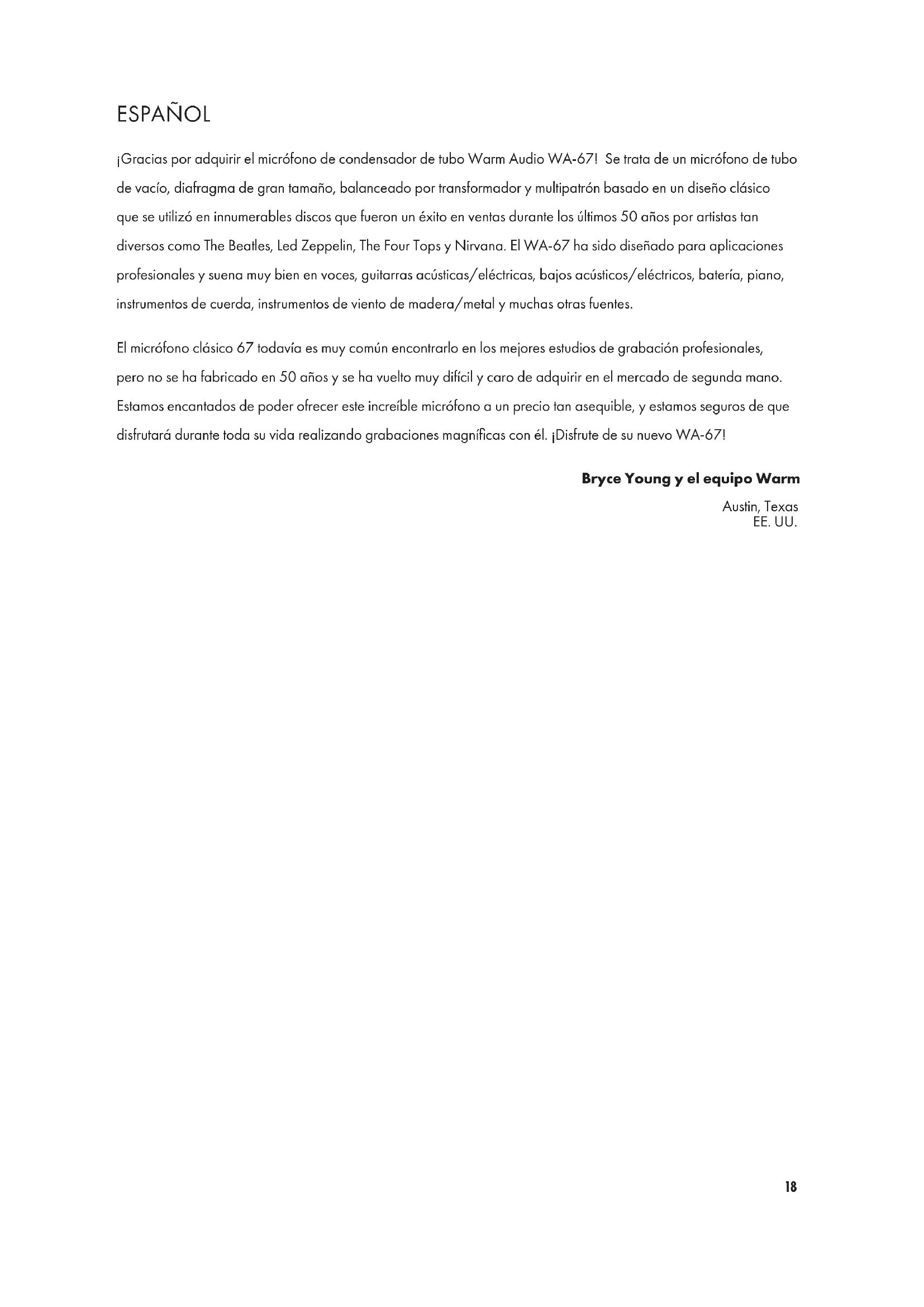

MANUAL DE USUARIO WA67 Warm Audio
jGracias por adquirir el micrófono de condensador de tubo Warm Audio WA-67! Se tratate de un micrófono de tubo de vacio, diafragma de gran時間, balanceado por transformador y multipatron bajo en un Diseño clásico que se realizó en innumerable discos que fueon un exito en Ventas durante los ultimos 50 años por artistas tan diversos como The Beatles, Led Zeppelin, The Four Tops y Nirvana. El WA-67 ha sido diseñado para aplicaciones profesionales y suena muy bien en voces, gutarras acústicas/électricas, bajo acústicos/electricos, batería, piano, instrumentos de cierra, instrumentos de viento de madera/metal y muchas otheras fuentes.
El micrófono clásico 67 todas es muy fácil y caro de adquirir en el mercado de segunda mano. Pero no se ha fabricado en 50 años y se ha vuelto muy dificil y caro de adquirir en el mercado de segunda mano. Estamos encantados de poder-ofrecer este increble micrófono a un precio tan asequible, y estamos seguros de que disfurará durante toda su vida realizando grabaciones magnificas conél. Disfrute de su nuevo WA-67!
Bryce Young y el equipo Warm
Austin, Texas
EE.UU.
ESPANOL
DECLARACION DE GARANTIA
Warm Audio garantiza que este producto estara libre de defectos en materiales y mano de obr durante un ano.
De la fecha de comprar, para el comprador original a whom es lo equipo está registrado. esta garantia no
es transferible.
Esta garantía es nula en caso de daños occasionados por un service no autorizado a estaunidad, o por modificaciones electricas o mecánicas a estaunidad.Esta garantía no cubre daños resultantes de abuso, daño accidental, uso indefinido, conditiones electricas inadequadas tales como fallos en el cableado, voltaje o Frequencia incorrectos, energia inestable, desconexión de tierra (para productos que requirecen un cable de alimentación con conexión a tierra de 3 patillas) o Aside la exposión a conditiones ambientales hostiles tales como humedad, humedad, homo, fuego, arena u othernos desechos y temperatas extremas.
Warm Audio, a su sola discreación, reparar o reemplazará este producto de manière OPPUNA.Esta garantía limitada se extende únicamente a produits que se consideran defectuos y no cubre costos incidentales como alquiler de equipos, perdida de ingresos, etc. Por favor, visitenos en www.warmaudio.com para Obtener más información sobre su garantía o para solicitar servicios de garantía.
Esta garantía se aplicá a los productos vendidos en los Estados Unidos de América. Para Obtener información sobre la garantía en cualquier(other País, consulte a su distribuidor local de Warm Audio.Esta garantía proportora dearestros legalespecificos,quepuedevariarde estadoa estado.Dependiendo del estado enel queviva,ustedcouldente tenerarestchos ademásdeaquellos cubiertos en estadeclaración.Consulte las leyes de su estado o consulte con su distribuidor local de Warm Audio para Obtener más informacion.
SERVICIO SIN GARANTIA
Si usted tiene unaunidad defectuosa que está fuera de nuestro periodo de garantía o conditiones; Todavia estasaquí para usted y pueda conseigir suinstitution de trabajo de nuevo por una tarifa de service modesto. Por favor, visitenos en www.warmaudio.com para comunicarse con nosotros acerca de como configurar una reparación o para Obtener más información.
Con el cuidado adecuado, su equipo de audio caliente debe durar toda la vida y proportionar una vida de disfrute. Creemos que el mejor anuncio queaconsos tener es una unidad que functione apropiamente y que este sando usada. Trabajemos whilstos para que this suceda.
ESPANOL
COMENCEmos
El 67 clásico se hace muypopular como micrófono para voz en los años 60 y principales de los 70, famoso por su robusto character y su distinto rango de Frequencias medias. Basado en un tubo de pentodo EF86 y con el mismoto suave y denso del original, el WA-67 sobresale en la grabación de casi cuales quiera grabar, y pueda convertirse inmediamente en su micrófono favorito para grabar voces y gutarras, timbales y "overheads" de batería, pianos, instrumentos de metal y cierra.
En Warm nos encantan los equipos de alta calidad y nos TOMamos muy en serio nuestra responsabilidad con nuestros pacientes. Eso significica que no fabricamos equipos "de imitation" que no ofrecen los resultados previstos, y nos tomos el tiempo y el esfuerzo que seanecessary para que我们的diseno sea lo masparecido en todos los sentidos al diseño original. Hemos hecho todo lo possible para recreateel circuito integrado del micrófono original, utilizing siempre componentes especializados para garantizar que nada se interpusiera a la hora de conseigir la pura magia del tubo. El sonido y el ambiente del 67 original se recrean en nuestro WA-67, y estamos muy orgullosos de poderponer a disposicion de la mayoria de la gente un micrófono de tan alta calidad a un precio tan asequible.
ESPANOL
UN VISTAZO EN EL INTERIOR DEL WA-67
La capsa
El WA-67 utilizes una reproduccion personalizada de la capsa de estilo 67 "vintage" (K67) que se usa en el microfono clásico, con el mesmo patrón de orificios y respuerta de Frequencia. Incluso hicimos un esfuerzo adicional para garantizar que nuestra capsa compliera con precision las specifications "vintage", como lo demuestra el着他 do que el Conjunto está fabricado Completely de latón, incluidos los aros tenores. La capsa es una de las piezas más importantes de la formula 67 clásica y estasencantados del resultado.
El tubo
El tubo de vacio EF86 es muy popular en la industria audiovisual bajo a que tiene caracteristicas que favorcen enormamente las fuentes de audio; de hecho, existen various fabricantes especializados que todas lo utilizes en sus muy caros microfonos y preamplificadores. El tubo tiene un parácer exclusivo que es a la vez vibrante e hyperpreciso, y también suena un poco extraño decirlo, lo设计理念e cuando lo escuche. Ofrecer un microfono de esta calidad, bajo en un tubo EF86, a este precio es algo extraordinary en nuestraindustry, y no podrámos estar más felices de poderlo a disposión de los música e ingenieros de grabación de todo el mundo!
El transformador
El WA-67 utilizes a transformador de gran nucleo personalizzato fabricado por Lundahl en Suecia, unaEmpresa conocida por fabricar excelentes transformadores para algunos de los nombres más importantes de la industria audiovisual. El transformador es uno componente Basics del sonido y el rendimiento del WA-67, yships a ofrecer el contorno y la的回答a de altas frequencies suave y densa por la que este microfono sin duda se hara famoso.
El cable
La calidad del cable de 7 pines que connecta un micrófono de tubo a su fuente de alimentación es también desuma重要意义:lleva audio y voltaje para el tubo en differedes pines, lo que significa que es fundamental para el buena rendimiento del micrófono. Esas larzon por la qual nos asociamos con el fabricante de alta calidad Gotham Audio de Suiza, para poder usar su cable de alta calidad GAC-7 con el WA-67. Este cable especial supone el toque definitivo alsystema WA-67 y forma parte integral del sonido y el rendimiento del micrófono.
Los condensadores
El WA-67 puede presumir de utiliser condensadores de poliestireno de gran ancho de banda, además de condensadores especiales de Wima en todo el micrófono, y un condensador de importación (francés) Solen en la salute.
ESPNOL
CHARACTERISTICAS

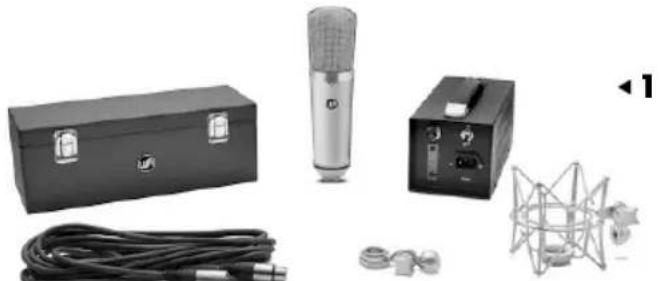

1. Contenido
El paquete WA-67 incluye el micrófono WA-67, fuente de alimentación, cable de alimentación IEC, soporte amortiguador, cable de audio Gotham de 7 pines y una caja de madera para su almacenimiento.

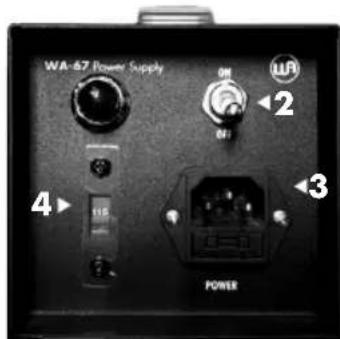

2. Interruptor de encendido
El interruptor de encendido seswana en la fuente de alimentacion.
3. Entrada de alimentacion IEC
La entrada de alimentacion IEC se incluena situada en la parte posterior de la fuente de alimentacion y permite conectar el cable IEC estandar a un enchufe de pared.
4. Interruptor selector de voltaje 115 v/230 v
Cerca de la entrada IEC en la fuente de alimentacion hay un interruptor selector de voltaje con el que el usuario可以选择 ajustar el voltaje apropiado para el pais en el que se este utilizing el micrófono. Debe tener cuidado con este interruptor, ya que si se conecta la
unidad a la fuente de alimentacion con el ajuste de voltaje incorrecto, probablemente dañaré el WA-67 y su fuente de alimentacion, y hasta podra provocar lesiones o incluso la muerte enultimate extremo. Por lo general, el interruptor selector de voltaje estara preajustado al voltaje apropiado del País donte se adquirido el producto y no se debe cambiar.

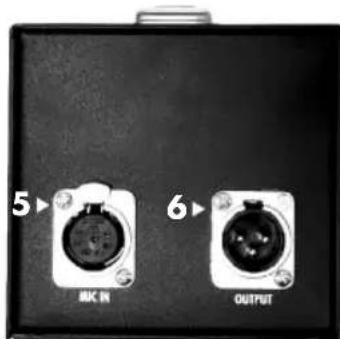

5. Conector de cable de micrófono de 7 pines (hembre)
En la fuente de alimentacion hay un conector hembra de 7 pines para el cable de micrófono, y este cable transporte tanto el voltaje que va al micrófono como las señales de audio que vuelven de la capsa. Conecte el extremo correcto del cable Gotham de 7 pines queiene incluido a este conector y conecte el other extremo al conector del WA-67.
6. Salida XLR
En la fuente de alimentacion hay un conector macho XLR estandar de 3 pines. La seals del WA-67 saldra a trovés de este conector, de modo que deben connectarse a la entrada de un preamplificador con un cable XLR estandar de 3 pines.
ESPNOL

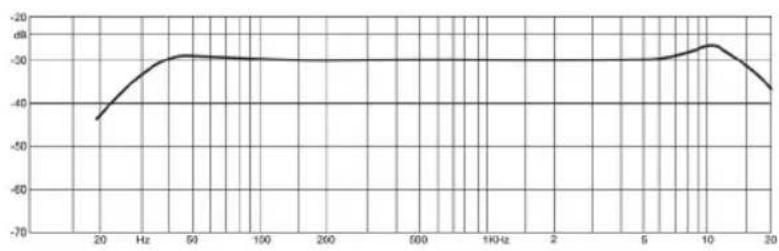

Cardioid at 1kHz

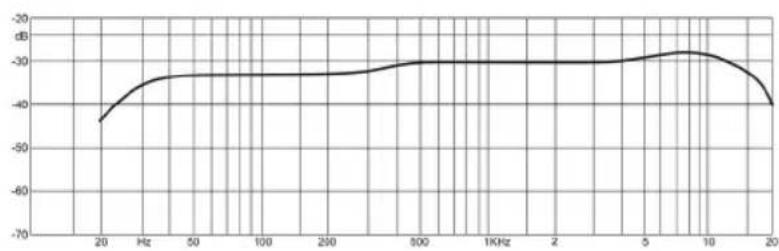

Omni at 1kHz

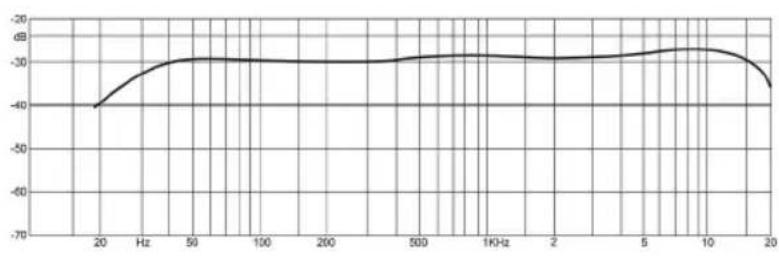

Figure - 8 at 1kHz
CHARACTERISTICAS
- Micrófono de condensador de estudio de diafragma grande
Fiel recreacion del clasico circuito de 1967 con valvula pentodo - Válvula pentodo EF86 para una claridad y brillo cremosos y suaves
- Transformador Lundahl sueco de gran tamanfo fabricado a medida
- Recreación a medía de una gran capsaULA clásica de latón de estilo K67
- Diafragma de Mylar pulverizzato con oro, de 6 micras de espesor
- Condensadores de poliestireno de alto ancho de banda
- Condensadores exclusivos Wima y Solen
- Chasis de microfono y rejilla de laton niquelado para el máximo rendimiento acustico
- Cable de valvula de alta gama de 7 pines,
fabricado por Swiss Gotham
Patrones polares: cardioide, omnidireccional, forma de ocho
- Filtró de passage alto conmutable
- Atenuación de -10 dB commutable
- Respuesta en Frequencia: 20 Hz-20 kHz
Impedancianominal:200 ohmios
Impedancia de cargo nominal: 1 kiloohmio
Nivel de ruido equivalente (ponderacion A): 17 dB-A
- Maximo SPL para THD de 0.5%: 138 dB
Relación seminal-ruido (ponderación A): 78 dB
- El micrófono incluye: caja de madera, montura paragolpes, montura rigida, fuente de alimentacion, cable de micrófono de 7 pines
