WA67 - Microphone Warm Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone à condensateur à lampe
Capsule	Réplique de la capsule vintage K67, large diaphragme en laiton avec membrane en mylar dorée de 6 microns
Lampe	Pentode EF86
Transformateur	Lundahl (Suède), à gros noyau
Diagrammes polaires	Cardioïde, omnidirectionnel, figure en huit
Réponse en fréquence	20 Hz - 20 kHz
Impédance nominale	200 ohms
Impédance de charge minimale	1 kΩ
Bruit équivalent (pondéré A)	17 dB-A
Rapport signal/bruit (pondéré A)	78 dB
SPL maximal (THD 0,5%)	138 dB
Filtre passe-haut	Commutable
Pad atténuateur	-10 dB commutable
Alimentation	Bloc d'alimentation externe avec sélecteur de tension 115 V / 230 V
Câble micro	Câble 7 broches Gotham Audio GAC-7
Sortie audio	XLR 3 broches mâle
Matériaux	Corps et grille en laiton nickelé
Accessoires inclus	Boîte en bois, support antichoc, pince de micro, bloc d'alimentation, câble 7 broches, câble IEC
Dimensions (approximatives)	Environ 200 mm de long, diamètre 50 mm (microphone seul)
Poids (approximatif)	Environ 0,8 kg (microphone seul)
Garantie	2 ans, pièces et main-d'œuvre
Entretien et nettoyage	Nettoyer la grille avec un chiffon doux sec ; éviter l'humidité et la poussière ; utiliser une housse de protection.
Sécurité	Utiliser uniquement le bloc d'alimentation fourni ; vérifier la tension avant branchement ; ne pas exposer à des températures extrêmes.
Pièces détachées et réparabilité	Contacter Warm Audio ou un revendeur agréé pour les réparations ; la lampe et le câble sont remplaçables par des pièces d'origine.

FOIRE AUX QUESTIONS - WA67 Warm Audio

Quels sont les diagrammes polaires disponibles sur le WA-67 ?

Le WA-67 offre trois diagrammes polaires : cardioïde, omnidirectionnel et figure en huit. La sélection se fait sur le bloc d'alimentation.

Comment brancher correctement le WA-67 ?

Reliez le bloc d'alimentation au secteur via le câble IEC, puis connectez le câble 7 broches Gotham entre le bloc et le microphone. Enfin, la sortie XLR du bloc d'alimentation doit être reliée à l'entrée de votre préamplificateur avec un câble XLR standard.

Quel est le rôle du pad -10 dB et du filtre passe-haut ?

Le pad -10 dB atténue le niveau d'entrée pour éviter la distorsion sur des sources très fortes (batterie, amplis). Le filtre passe-haut (commutable) coupe les fréquences inférieures à 80 Hz environ, réduisant le bruit de fond et les effets de proximité.

Le WA-67 nécessite-t-il une alimentation fantôme ?

Non, le WA-67 est un microphone à lampe ; il possède son propre bloc d'alimentation externe dédié. N'utilisez jamais d'alimentation fantôme avec ce microphone.

Quelle lampe est utilisée dans le WA-67 ? Peut-on la remplacer ?

Le WA-67 utilise une lampe pentode EF86. Oui, elle peut être remplacée par un modèle équivalent (même référence) en cas d'usure ou de défaillance. Il est recommandé de faire effectuer le changement par un technicien qualifié.

Que faire si le microphone ne produit aucun son ?

Vérifiez d'abord que l'interrupteur d'alimentation du bloc est allumé. Assurez-vous que tous les câbles (secteur, 7 broches, XLR) sont correctement branchés. Testez avec un autre câble XLR. Si le problème persiste, contactez le support Warm Audio.

Comment entretenir le WA-67 ?

Nettoyez la grille avec un chiffon doux et sec. Évitez toute exposition à l'humidité, à la poussière excessive ou aux températures extrêmes. Rangez le microphone dans la boîte en bois fournie avec le support antichoc. La lampe peut nécessiter un remplacement après plusieurs années d'utilisation intensive.

Quelle est la garantie du Warm Audio WA-67 ?

Warm Audio offre une garantie de 2 ans pièces et main-d'œuvre à compter de la date d'achat, pour l'acheteur original. Elle ne couvre pas les dommages accidentels, l'usure normale, les modifications non autorisées ou une utilisation abusive.

Le câble 7 broches Gotham est-il indispensable ?

Oui, le câble Gotham Audio GAC-7 est spécialement conçu pour le WA-67. Il transmet à la fois l'alimentation haute tension et le signal audio. L'utilisation d'un câble non adapté peut endommager le microphone ou dégrader la qualité sonore.

Puis-je utiliser le WA-67 pour des instruments comme la guitare ou la batterie ?

Absolument ! Le WA-67 excelle sur de nombreuses sources : voix, guitares acoustiques et électriques, basses, batterie (overhead, caisse claire), piano, cuivres, cordes et bien d'autres. Grâce à ses diagrammes polaires et son pad, il s'adapte à différents niveaux de pression sonore.

MODE D'EMPLOI WA67 Warm Audio

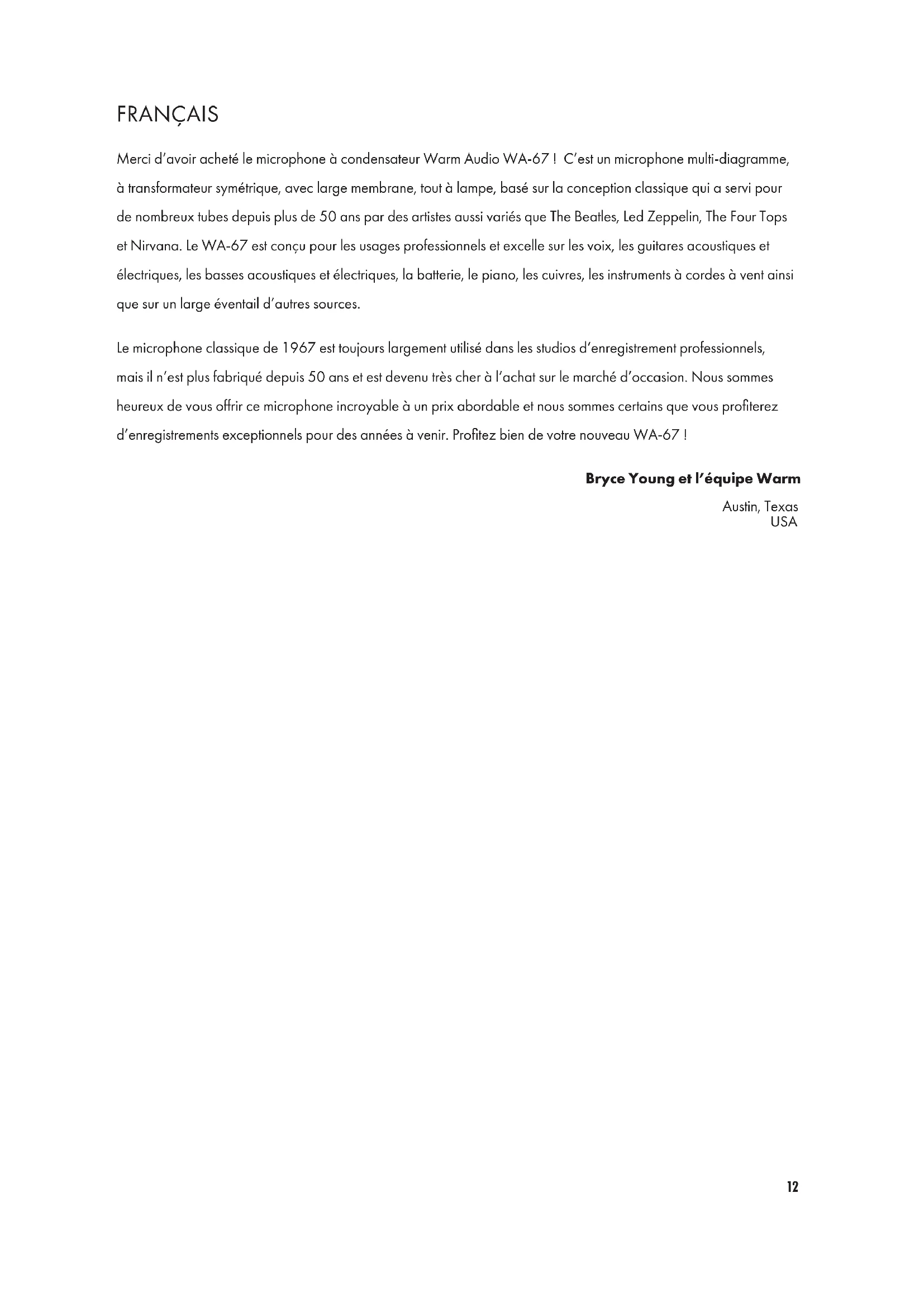

Merci d'avoir acheté le microphone à condensateur Warm Audio WA-67! C'est un microphone multi-diagramme, à transformateur symétrique, avec large membrane, tout à lampe, basé sur la conception classique qui a servi pour de nombreux tubes depuis plus de 50 ans par des artistes aussi variés que The Beatles, Led Zeppelin, The Four Tops et Nirvana. Le WA-67 est conçu pour les usages professionnels et excelle sur les voix, les guitares acoustiques et électriques, les basses acoustiques et électriques, la batterie, le piano, les cuivres, les instruments à cordes à vent ainsi que sur un large éventail d'autres sources.

Le microphone classique de 1967 est toujours largement utilisé dans les studios d'enregistrement professionnels, mais il n'est plus fabriqué depuis 50 ans et est devenu très cher à l'achat sur le marché d'occasion. Nous sommes heureux de vous offrir ce microphone incroyable à un prix abordable et nous sommes certains que vous profiterez d'enregistrements exceptionnels pour des années à partir. Profitez bien de votre nouveau WA-67!

Bryce Young et l'équipe Warm

Austin, Texas

USA

Déclaration de garantie

Pendant deux ans à compter de la date d'achat, Warm Audio garantit ce produit contre tout défaut de fabrication, qu'il soit causé par un facteur matériel ou humain. La garantie s'applique à l'acheteur original au nom duquel le produit a été enregistré. Cette garantie n'est pas transférable. Cette garantie est caduque dans le cas d'un dommage causé au produit par du personnel technique non agréé ou par toute modification électrique ou mécanique de l'appareil.

Cette garantie ne couvre ni les dommages accidentels, ni les dommages résultant d'utilisations abusives ou impropres, ni les dommages causés par une installation électrique imprécise (câblage incorrect, tension ou fréquence secteur inadaptée, secteur instable, absence de mise à la terre), ni les dommages engendrés par un environnement hostile (moisissure, humidité, fumée, feu, sable et autres particules), ni les dommages résultant de l'exposition à des températures extrêmes.

Warm Audio réparera ou remplacera ce produit dans un délai satisfaisant à sa seule discrétion. Cette garantie limitée ne s'applique qu'aux produits estimés défectueux et ne couvre pas les coûts incidents tels que la location d'un équipement de remplacement, la perte de revenu, etc. Veuillez consulter le site www.warmaudio.com pour plus d'informations sur nos conditions de garantie ou pour réclamer une réparation sous garantie.

Cette garantie s'applique aux produits vendus aux États-Unis d'Amérique. Pour connaître les conditions de garantie applicables dans d'autres pays, veuillez contacter le distributeur Warm Audio du pays concerné. Cette garantie donne accès à des droits légaux spécifiques qui peuvent varier d'un État à l'autre. Selon l'État dans lequel vous résidez, il se peut que vous ayez des droits supplémentaires non couverts par cette déclaration de garantie.

Consultez la loi en vigueur dans votre État ou contactez le revendeur Warm Audio près de chez vous pour de plus amples informations.

Réparation hors garantie

Au cas où votre appareil tombe en panne après la période de garantie ou en raison de conditions d'utilisation impropres, nous restons à votre disposition pour intervenir sur votre produit contre paiement modique. Rendez-vous sur notre site www.warmaudio.com si vous souhaitez nous contacter pour une réparation ou pour plus d'informations. Utilisé correctement, votre équipement Warm Audio vous procurera une vie entière de soun. Nous pensons que notre meilleure publicité est de vous fournir des produits au fonctionnement irréprochable servant des productions musicales de qualité. Travaillons main dans la main pour y arriver.

Maintenant, commencons!

Le classique de 1967 est devenu extrêmement populaire en tant que microphone vocal dans les années 60 et 70 grâce à sa chaleur et à ses mediums caractéristiques. Conçu autour d'une lampe pentode EF86 et doté de la même sonorité que l'original, douce et veloutée, le WA-67 est parfaitement capable d'enregistrer à peu près tous les types de sons que vous lui présentez, et il pourrait rapidement s'imposer comme la référence en matière de voix, guitares, percussions et batterie, pianos, cuivres et cordes.

Chez Warm, nous nous passionnons pour les instruments de studio exceptionnels, et nous prenons au sérieux notre responsabilité envers nos clients. Autrement dit, nous ne fabriquons pas de « sosies » qui ne tiennent pas la route, et nous consacrons beaucoup de temps et d'efforts à nous approcher au plus près du cœur et de l’âme d’une conception d’origine. Nous nous sommes donnés beaucoup de mal afin de recréer le circuit du microphone d’origine en utilisant des composants de marque pour que rien ne vienne troubler la magie des lampes. Notre WA-67 produit le son et l’ambiance de l’original de 1967, et nous sommes très fiers de pouvoir proposer, à tous, un microphone de si grande qualité à un prix inouï.

La capsule

Le WA-67 intègre une reproduction ajustée de la capsule d'époque de type 1967 (K67) utilisée dans les

microphones classiques ; sa conception reprend le même motif de la grille et offre la même réponse en fréquence que celle-ci. Nous sommes même allés plus loin pour nous assurer que nos capsules correspondent aux spécifications vintage, notamment par le fait que l'assemblage est entièrement fait de cuivre, y compris les boucles magnétiques.

La capsule est une des parties les plus importantes de la conception du 1967 classique, et nous sommes très heureux du résultat.

La lampe

La lampe EF86 est bien connue dans le secteur de l'audio pour ses caractéristiques qui embellissent les sources audio. En fait, il existe bon nombre de fabricants qui s'en servent toujours dans leurs microphones et préamplificateurs hauts de gamme. La lampe a un caractère unique qui est à la fois doux et très précis, même si cela semble un peu étrange comme description, vous comprendrez mieux à l'écoute. Offrir un microphone de cette qualité, basé sur la lampe EF86 - à ce prix - est inouï dans notre secteur, et nous sommes ravis de le rendre accessible aux ingénieurs du son partout dans le monde!

Le transformateur

Le WA-67 utilise un transformateur à gros noyau fabriqué par Lundahl, en Suède, une entreprise bien connue pour fabriquer d'incroyables transformateurs pour de grands noms dans le secteur de l'audio. Le transformateur est un autre composant qui est essentiel au son et à la performance du WA-67, et il aide à fournir la réponse en fréquence veloutée et un large spectre qui rendra, à coup sûr, ce microphone célèbre.

Le câble

La qualité du câble à 7 broches (qui relie le micro à lampe à son alimentation électrique) est aussi d'une importance capitale : il transmet les signaux audio et la tension sur différentes broches, et joue donc un rôle primordial dans les performances du microphone. C'est la raison pour laquelle nous nous sommes associés avec le fabricant suisse Gotham Audio dans le but d'utiliser leur câble haut de gamme GAC-7 avec le WA-67. Ce câble spécial fait partie intégrante du son et des performances du microphone, et apporte sa touche finale au système WA-67.

Les condensateurs

Le WA-67 utilise fièrement les condensateurs polystyrènes à large bande, ainsi que des condensateurs exclusifs de Wima, et en sortie, un condensateur français importé, Solen.

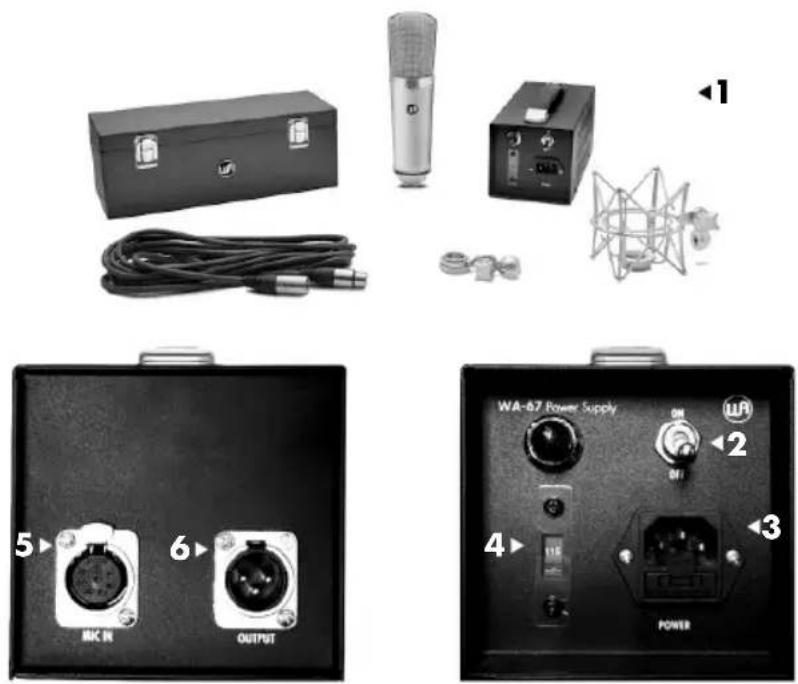

1. Contenu

Le pack du WA-67 comprend le microphone WA-67, le bloc d'alimentation, le câble d'alimentation IEC, le câble à 7 broches Gotham Audio et une boîte de rangement en bois.

2. Interrupteur d'alimentation

L'interrupteur d'alimentation est situé sur le bloc d'alimentation.

3. Prise d'alimentation électrique IEC

La prise d'alimentation électrique IEC est située à l'arrière du bloc d'alimentation et permet de brancher un câble IEC standard pour relier le bloc d'alimentation à une prise électrique murale.

4. Sélecteur de voltage 115 v/230 v

Un commutateur de sélection de voltage est installé près de la prise d'alimentation électrique IEC du bloc d'alimentation afin de sélectionner la tension appropriée au pays d'utilisation. Faites attention en utilisant ce

commutateur, car le connecter à la mauvaise tension peut endommager le WA-67 et son bloc d'alimentation, ou même provoquer des blessures ou la mort. La position du sélecteur de voltage est normalement préréglée sur la tension requise dans le pays où le produit est acheté et ne doit pas être modifiée.

5. Connecteur femelle pour câble microphone à 7 broches

Un connecteur femelle de câble de microphone à 7 broches est situé sur le bloc d'alimentation et ce câble transmet le voltage vers le microphone ainsi que les signaux audio revenant vers la capsule. Connectez le bon côté du câble à 7 broches Gotham fourni à ce connecteur, puis connectez l'autre bout au connecteur du WA-67.

6. Sortie XLR

Un connecteur XLR mâle 3 broches standard est situé sur le bloc d'alimentation. Le signal du WA-67 sort par ce connecteur, donc il devrait être relié à l'entrée du préamplificateur par un câble XLR 3 broches standard.

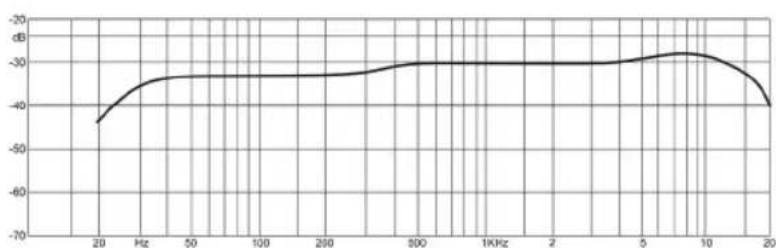

Cardioid at 1kHz

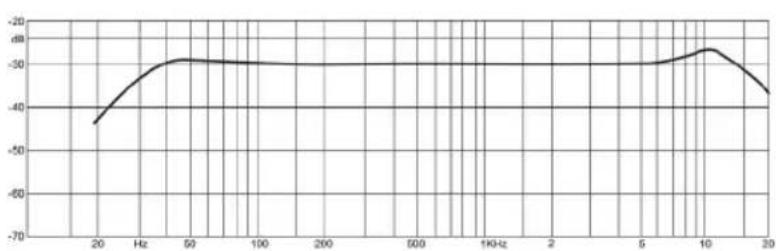

Omni at 1kHz

Figure 8 at 1kHz

• Microphone de studio avec condensateur à large diaphragme
• Reproduction du circuit classique à lampe pentode fidèle au style de 1967
• Lampe pentode EF86, offrant une clarté et un éclat exceptionnels
• Transformateur suédois Lundahl personnalisé, à large noyau
• Reproduction d'une grande capsule vintage en laiton de style K67 Membrane en Mylar dorée par pulvérisation cathodique, d'une épaisseur de 6 microns
• Condensateurs en polystyrène à large bande passante
• Condensateurs Wima et Solen
• Corps du microphone et grille de protection en laiton nickelé, garantissant des résultats acoustiques inégalés

Cable 7 broches de la marque suisse Gotham, de qualité supérieure - Diagrammes polaires : cardioïde, omnidirectionnel, figure en huit - Filtre passeur-haut commutable - Commutable avec pad de -10 dB - Réponse en fréquence: 20 Hz - 20 kHz Impédance nominale: 200 Ohms Impédance de charge nominale: 1 kiloohms - Niveau de bruit équivalent (pondéré A): 17 dB-A - Niveau SPL maximal pour THD à 0,5% : 138 dB Rapport signal/bruit (pondéré A): 78 dB Le microphone inclut: une boîte en bois, un support antichoc, une pince de micro, un bloc d'alimentation, un câble micro 7 broches
