BEDIENUNGSANLEITUNG WA67 Warm Audio

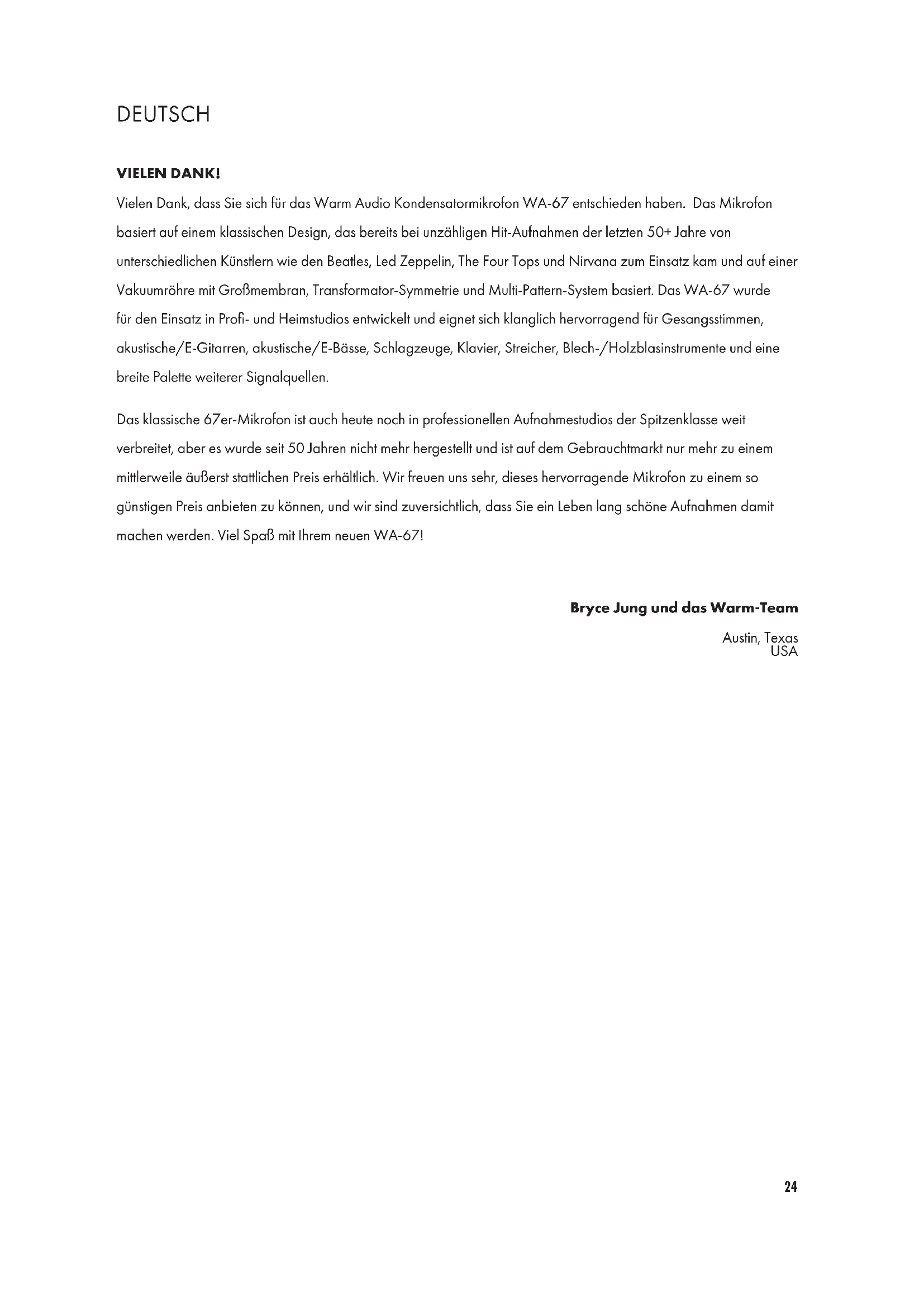

Vielen Dank, dass Sie sich für das Warm Audio Kondensatormikrofon WA-67 entschieden haben. Das Mikrofon basiert auf einem klassischen Design, das bereits bei unzählichen Hit-Aufnahmen der letzten 50+ Jahre von unterscheidlichen Künstlern wie den Beatles, Led Zeppelin, The Four Tops und Nirvana zum Einsatz kam und auf einer Vakuumröhre mit Großmembran, Transformer-Symmetrie und Multi-Pattern-System basiert. Das WA-67 wurde für den Einsatz in Profi- und Heimstudios entwickelt und eignet sich klanglich hervorragend für Gesangsstimmen, akustische/E-Gitarren, akustische/E-Basse, Schlagzeuge, Klavier, Streicher, Blech-/Holzblasinstrumente und eine breite Palette weiterer Signalquellen.

Das klassische 67er-Mikrofon ist auch heute noch in professionellen Aufnahmestudios der Spitzenklasse welt verbreitet, aber es wurde seit 50 Jahren nicht mehr hergestellt und ist auf dem Gebrauchtmarkt nur mehr zu einem mittlerweile äußertst staatlichen Preis erhältlich. Wir freuen uns sehr, diesen hervorragende Mikrofon zu einem so günstigen Preis anbieten zu konnen, und wir sind zuversichtlich, dass Sie ein Leben lang beschone Aufnahmen damit machen werden. Viel Spaß mit ihrem neuen WA-67!

Bryce Jung und das Warm-Team

Austin, Texas USA

DEUTSCH

GARANTIEERKLÄRUNG

Warm Audio gibt für diesen Produkt eine Garantie von zwei Jahre auf Herstellungs- und Materialfehler ab Kaufdatum. Sie gilt für den ursprünglichen Käfer, auf den这点es Gerät registriert ist. Die Garantie kann nicht übertragen werden.

These Garantie erlischt, falls Schäden durch nicht autorisierte Reparatur oder elektrischer oder mechanischer Änderungen an thisem Gerät entstehen. These Garantie deckt keine Schäden, die aufgrund von Missbrauch, Unfallen, missbrächlicher Verwendung, ungeeigneter elektrischer Voraussetzungen wie etwa Fehlverkabelung, falsche Spannung oder Frequenz, unsichere Spanningsversorgung, fehlende Erdung, oder aufgrund widriger Umweltbedingungen wie etwa Nässe, Luftfeuchtigkeit, Rauch, Feuer, Sand und andere Verschmutzungen sowie extreme Temperaturen auftreten.

Warm Audio wird nach eigenem Ermessen diesen Produkt zeitnah reparieren oder ersetzen. Diese beschrankte Garantie erstreckt sich nur auf Produkte, die als fehlerhaft anerkannt sind, unddeckt keine indirekten Kosten wie etwa Gerätemiete, Einkommensverlust usw.itte besuchen Sie uns auf www.warmaudio.com fur weitere Informationen zu ihrer Garantie oder um eine Garantieleistung anzufordern.

These Garantie gilt für Produkte, die in den Vereinigten Staaten von Amerika verkauft wurden. Für Informationen zur Garantie in anderen Ländern wenden Sie sichitte an den ortlichen Vertragshandler von Warm Audio. These Garantie sichert spezifische Rechte zu, die von Staat zu Staat anders sein konnen. Je nach dem Staat, in dem Sie leben, konnen Sie, zusätzlich zu den in dieser Erklärung behandelten Rechten, weitere Rechte haben.itte beziehen Sie sich auf die Gesetze ihre Staates oder besuchen Sie den Vertragshandler von Warm Audio vor Ort, um weitere Informationen zu erhalten.

KOSTENPFLICHTIGER SERVICE

Falls Sie ein defektes Gerät haben, das sich außerhalb unserer Garantiezeit oder der Garantiebedingungen befindet: Wir sind davon für Sie da und konnen gegen eine geringe Servicegebühr dafür sorgen, dass Ihr Gerät wieder funktioniert.itte besuchen Sie uns auf www.warmaudio.com, um uns fur weitere Informationen zu kontaktieren und eine Reparatur zu vereinbaren.

Wenn Sie Ihr Gerät von Warm Audio gut behandeln, sollte es ein Leben lang halten und ihren sehr viel Freude bereiten. Wir glauben, dass ein ordnungsgemäß Funktionierendes Gerät, das hervorragend genutzt wird, die Beste Werbung für uns ist. Arbeiten wir zusammen, um dies zu verwirklichen.

DEUTSCH

LASSEN SIE UNS LOSLEGEN!

Der Klassiker '67 wurde in den 1960er-Jahren und frühen Siebzigern als Vokalmikrofon äußert popular und erlangte aufgrund seines robusten Charakters und seiner hervorragenden Klangqualität im Mitteltonbereich Berühmthit. Das WA-67 basiert auf einer EF86-Pentodenröhre und hat den gleichen sanften, warmen Klang wie das Original. Es zeichnet sich dadurch aus, dass es so gut wie alles aufnimmt, was man ihm vorlegt, und es wird schnell zu ihrer ersten Wahl für Gesang, Gitarren, Schlagzeug-Toms und Overheads, Klaviere, Blechbläser und Streicher.

Wir bei Warm haben eine Leidenschaft für die angesagtesten Studio-Tools und wirnehmen unsere Verantwortung gegenüber unseren Kunden ernst. Das bedeutet, dass wir keine nachgeahmen Geräte herstellen, die nicht Funktionieren, und wirnehmen uns viel Zeit und Mühe, um sowohl dem Herzen als auch der Seele eines Originaldesigns so nahe wie möglich zu kommt. Wir haben uns große Mühe gegeben, die diskrete Schaltung des Originalmikrofons nachzubilden und darauf durchgehend Boutique-Komponenten verwendet, um sicherzustellen, dass der reinen Röhrenmagie nichts im Wege stehen. Der Klang und die Stimmung des Originals aus dem 67er-Jahr werden von unserem WM-67 neu belebt, und wir sind sehr stolz daraufuf, dass wir ein so hochwertiges Mikrofon zu unschlagbaren Preis für jedermann anbieten konnen.

EIN BLICK IN DAS INNER DES WA-67

Die Kapsel

Das WA-67 verwendet eine Nachbildung der legendären Kapsel, die in dem 67er-Mikrofonklassiker verbaut wurde (K67) – mit demselben Lochmuster und Frequenzgang. Wir sind)sogar noch einen Schritt weaker gegangen, um Sicherzustellen, dass unsere Kapsel genau den Originalspezifikationen entspricht, was sich darin zeigt, dass der Korpus komplett aus Messing besteht, einschließlich der Spannbügel. Die Kapsel ist eines der wichtigsten Stücke der klassischen Formel von des Mikrofons aus dem 67er-Jahr, und wir sind von dem Ergebnis begeistert.

Die Röhre

Die EF86-Vakuumrohre ist in der Audiobranche damit bereits, dass sie jeder Audioquelle schmeichelt: So gibt es eine Reihe von Boutique-Herstellern, die sie noch immer in ihren extrem teuren Mikrofonen und Vorverstärkern verwenden. Die Röhre hat einen einzigartigen Charakter, der gleichzeitig vibrierend und hyperprüzise ist. Schwer nachvollziehbar? Wenn Sie den Klang horen, werden Sie sofort verstehen, was Gemeint ist. Ein Mikrofon dieser Qualität, das auf einer EF86-Röhre basiert, und das zu diesen Preis, ist in unserer Branche einzigartig, und wir freuen uns mächtig, es nun Tonmeistern überall auf der Welt anbieten zu konnen!

Der Transformator

Der WA-67 verwendet einen speziell angefertigten Großkerntransformator, der in Schweden von Lundahl hergestellt wird, einem Unternehmen, das als Anbieter hochkaratiger Transformatoren für die namhaften Audiogeräte-Hersteller renommiert ist. Der Transformer ist eine weitere Komponente, die für Klang und Leistung des WA-67 entscheidend ist und zu den weichen, sanften Hochtönen und dem fälligen Klang, für die diesen Mikrofon zweifellos berühmt werden wird, beiträgt.

Das Kabel

Die Qualität des 7-poligen Kabels, das ein Röhrenmikrofon mit seiner Stromversorgung verbindet, ist von größter Bedeutung - es führt sowohl die Audiosignale als auch die Spannung für die Röhre auf verschiedene Pins und spiel somit eine wesentliche Rolle für die Leistung des Mikrofons. Aus thisem Grund haben wir uns mit dem Schweizer High-End-Hersteller Gotham Audio zusammengetan, um dessen High-End-GAC-7-Kabel für das WA-67 zu verwenden. Dieses Spezialkabel sorgt für den letzten Schliff des WA-67-Systems, ist integraler Bestandteil des Klangs und der Leistung des Mikrofons und verleiht dem WA-67-System den letzten Schliff.

Die Kondensatoren

Der WA-67 ist stolz daraufuf, Polystyrolkondensatoren mit hoher Bandbreite sowie durchgangig Boutique-Kondensatoren von Wima und einen importierten Französischen Solen-Kondensator für die Ausgabe zu verwenden.

DEUTSCH

PRODUKTMERKMALE

1. Inhalt

Ihr WA-67-Paket enthalt das Mikrofon WA-67, ein Netzteil, ein IEC-Stromkabel, eine Stoßdämpferhalterung, ein 7-poliges Gotham-Audiokabel und eine Aufbewahrungsbox aus Holz.

2. Netzschalter

Der Netzschalter befindet sich am Netzteil.

3. Eingangsbuchse für IEC-Netzkabel

Die Eingangsbuchse für das IEC-Netzkabel befindet sich auf der Rückseite des Netzteils und ermöglicht den Anschluss des Standard-IEC-Kabels mit ihrer Steckdose zu verbinden.

4.115-V-/230-V-Spannungswahler

In der Nähe der Engangsbuchse für das IEC-Netzkabel besitzt das Netzteil einen Spannungswähler, der dem Anwender erhögt, die für das Land, in dem das Mikrofon verwendet wird, passende Spannung einzustellen.itte gehen Sie mit thisem Schalter vorsichtig um, da der Anschluss des Geräts an das Stromnetz mit der falschen Spannungseinstellung den WA-67 und sein Netzteil beschädigen oder?sogar zu Verletzungen oder zum Tod führen kann. Typischerweise ist der Spannungswähler auf die richtige Spannung fur das Land, in dem das Produkt erworben wurde, voreingestellt und sollte nicht verändert werden.

5.7-poliger Mikrofonkabel-Anschluss (Buchse)

Eine 7-polige Mikrofonkabelbuchse befindet sich an der Stromversorgung, und these Kabel überträgt sowohl die zum Mikrofon gehende Spannung als auch die von der Kapsel zurückkommenen Audiosignale. Schlieben Sie das entsprechende Ende des mitgelieferten 7-poligen Gotham-Kabels an diesen Anschluss an, und verbinden Sie das andere Ende mit dem Anschluss am WA-67 selbst.

6. XLR-Ausgang

Am Netzteil befindet sich ein 3-poliger Standard-XLR-Stecker. Das Signal des WA-67 wird über diesen Anschluss austreten, daß sollte es über ein 3-poliges Standard-XLR-Kabel an den Eingang eines Vorverständkorders angeschlossen werden.

DEUTSCH

SPEZIFIKATIONEN

GroBmembran-Studio-Kondensatormikrofon
- Originalgetreue Nachbildung der klassischen Pentoden-Rohrenschaltung im Stil der 67er Jahre
EF86-Pentoden-Rohre fur cremig-weihe Klarheit und Brillanz
Speziell hergestellter schwedischer Großkern-Transformer von Lundahl
- Eigens entwickelte Nachbildung einer groben K67-Kapsel im Vintage-Stil aus Messing
Goldbeschichtetes Mylar-Diaphragma, 6 Mikrometer dick
Polystyrol-Kondensatoren mit hoher Bandbreite
- Boutique-Kondensatoren von Wima und Solen
- Mikrofonkörper und Kopfkorb aus vernickeltem Messing für ultimative akustische Leistung

• Erstklassige 7-poliges Schweizer Röhrenkabel von Gotham

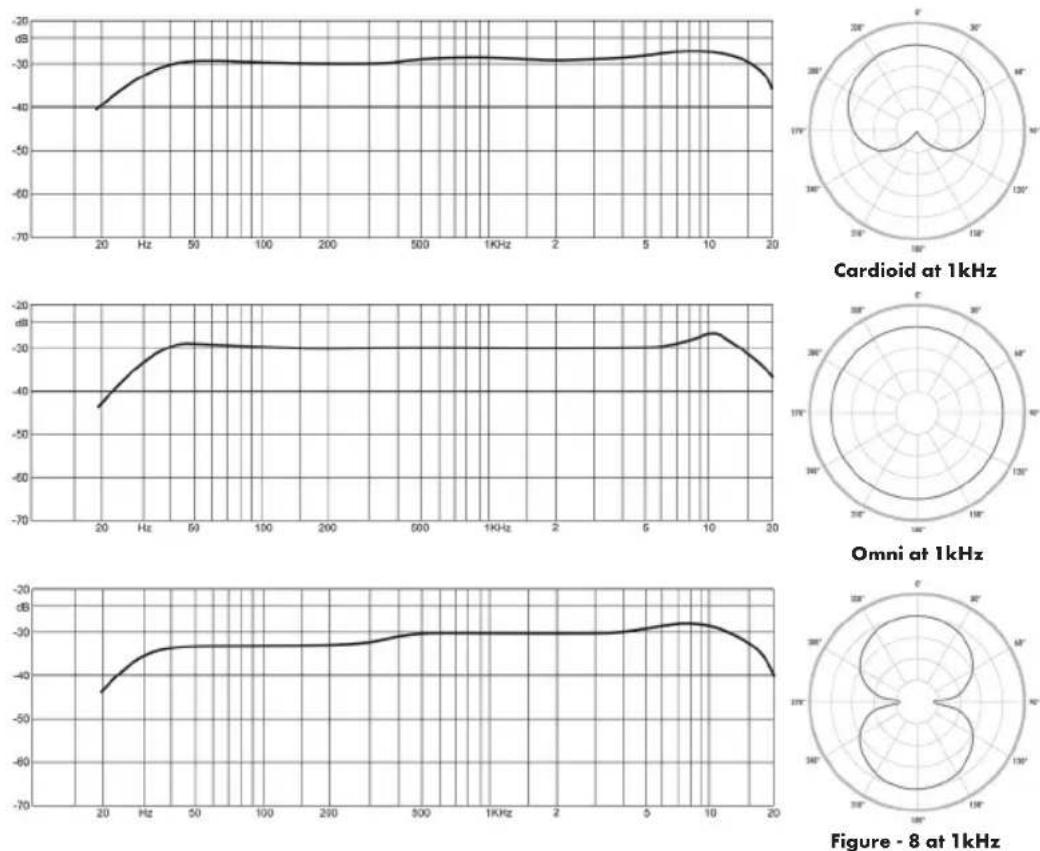

• Richtcharakteristiken: Niere, Kugel, Acht
  Wahlbare Hochpassfilter:
  Schaltbare -10-db-Dampfung
• Frequenzbereich: 20 Hz - 20kHz
  Nennimpedanz: 200 Ohm
  Nenn-Lastimpedanz: 1 kOhm
• Aequivalenter Rauschpegel (A-bewertet): 17 dB
  Maximaler SPL for THD 0,5%: 138 dB
• Signal-Rausch-Verhältnis (A-bewertet): 78 dB
• Mikrofon umfasst: Holzkasten, Dämpferhalterung, Hardmount, Netzteil, 7-poliges Mikrofonkabel
