MANUAL DE USUARIO 09595 N8WERK

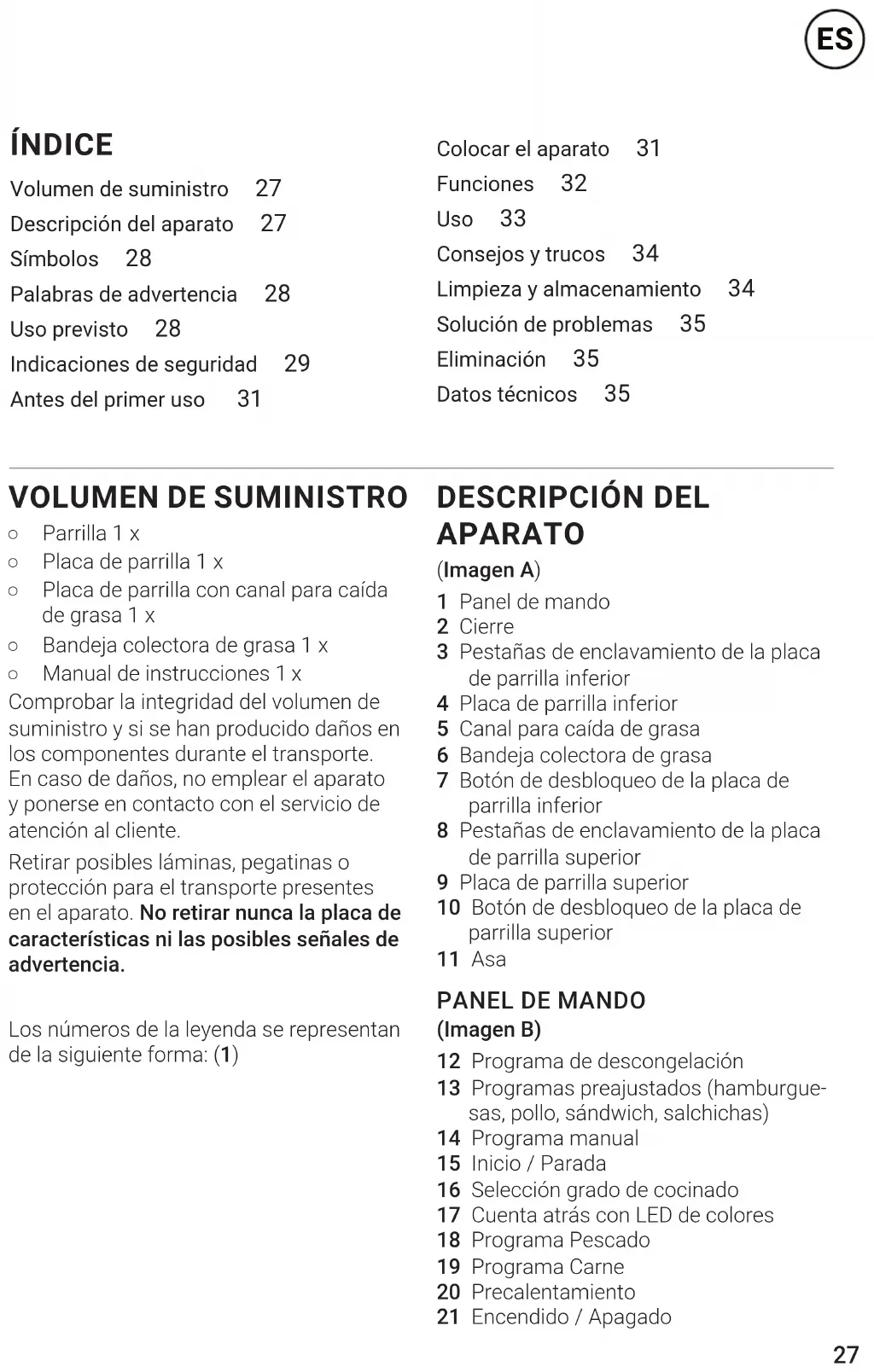

ÍNDICE Volumen de suministro 27 Descripción del aparato 27 Símbolos 28 Palabras de advertencia 28 Uso previsto 28 Indicaciones de seguridad 29 Antes del primer uso 31 Colocar el aparato 31 Funciones 32 Uso 33 Consejos y trucos 34 Limpieza y almacenamiento 34 Solución de problemas 35 Eliminación 35 Datos técnicos 35

VOLUMEN DE SUMINISTRO

○ Parrilla 1 x ○ Placa de parrilla 1 x ○ Placa de parrilla con canal para caída de grasa 1 x ○ Bandeja colectora de grasa 1 x ○ Manual de instrucciones 1 x Comprobar la integridad del volumen de suministro y si se han producido daños en los componentes durante el transporte. En caso de daños, no emplear el aparato y ponerse en contacto con el servicio de atención al cliente. Retirar posibles láminas, pegatinas o protección para el transporte presentes en el aparato. No retirar nunca la placa de características ni las posibles señales de advertencia. Los números de la leyenda se representan de la siguiente forma: (1)

APARATO (Imagen A) 1 Panel de mando 2 Cierre 3 Pestañas de enclavamiento de la placa de parrilla inferior 4 Placa de parrilla inferior 5 Canal para caída de grasa 6 Bandeja colectora de grasa 7 Botón de desbloqueo de la placa de parrilla inferior 8 Pestañas de enclavamiento de la placa de parrilla superior 9 Placa de parrilla superior 10 Botón de desbloqueo de la placa de parrilla superior 11 Asa

(Imagen B) 12 Programa de descongelación 13 Programas preajustados (hamburgue- sas, pollo, sándwich, salchichas) 14 Programa manual 15 Inicio / Parada 16 Selección grado de cocinado 17 Cuenta atrás con LED de colores 18 Programa Pescado 19 Programa Carne 20 Precalentamiento 21 Encendido / Apagado28 SÍMBOLOS Señales de peligro: Estos símbolos indican posibles peligros. Leer con atención las instrucciones de seguridad correspondientes y cumplirlas. Información complementaria Leer el manual de instrucciones antes del uso.

Símbolo de circuito para corriente alterna ¡Atención: superfi cies calientes! Adecuado para uso alimentario. PALABRAS DE ADVERTENCIA Las palabras de advertencia indican peligros resultantes de no observar las indicaciones correspondientes. PELIGRO– Riesgo alto, las consecuencias son lesiones graves e incluso mortales ADVERTENCIA– Riesgo medio, las con- secuencias pueden ser lesiones graves e incluso mortales ATENCIÓN– Riesgo bajo, pueden produ- cirse lesiones leves o moderadas AVISO – Riesgo de daños materiales USO PREVISTO ■ El aparato ha sido diseñado para hacer alimentos a la parrilla. ■ El aparato está pensado únicamente para el uso doméstico privado, no para usos comerciales o en entornos simi- lares a los domésticos, como hoteles, hospedajes con desayuno, ofi cinas, cocinas para empleados, etc. ■ Utilizar el aparato solo para el fi n indicado y solo del modo descrito en el manual de instrucciones. Cualquier otro uso se considera indebido. ■ La garantía no cubre los defectos derivados de un uso indebido, daños o intentos de reparación. Esto mismo es válido para el desgaste normal. Estimado/a cliente/a: Nos alegramos de que se haya decidido por la parrilla de contacto digital N8WERK. Ante cualquier duda sobre nuestro aparato o los accesorios y piezas de repuesto, pónga- se en contacto con nuestro servicio de atención al cliente en la página web: n8werk.net Deseamos que disfrute mucho su parrilla de contacto digital N8WERK. Información sobre el manual de instrucciones Antes de utilizar por primera vez el aparato, lea atentamente este manual de instruccio- nes y guárdelo en un lugar accesible para futuras consultas y para otros usuarios. Se considera un componente del aparato. El fabricante y el importador no asumen ninguna responsabilidad si no se tiene en cuenta la información de este manual de instrucciones.29

INDICACIONES DE SEGURIDAD

ADVERTENCIA: Observar todas las instrucciones de se- guridad, las indicaciones, las imágenes y los datos técni- cos de este aparato. El incumplimiento de las indicaciones de seguridad y las instrucciones puede ocasionar descar- gas eléctricas, incendios y lesiones. ■ Este aparato puede ser utilizado por niños mayores de 8años, así como por personas con capacidades físicas, sensoriales o mentales mermadas o falta de experiencia y/o conocimientos, siempre y cuando sean supervisados o hayan sido instruidos en el uso seguro del aparato y hayan comprendido los posibles peligros resultantes. ■ Los niños no deben jugar con el aparato. ■ Los niños no deben realizar la limpieza ni el mantenimiento del usuario, a no ser que sean mayores de 8años y sean supervisa- dos. ■ Mantenga el aparato y el cable de conexión lejos del alcance de niños menores de 8años y de animales. ¡ATENCIÓN: superfi cie caliente! El aparato se calienta mucho durante el uso. Es imprescindible asegurarse de no tocar ninguna pieza caliente mientras se usa el aparato y después. Tocar solamente el asa y el panel de mando mientras el aparato esté en funcionamiento o inmediata- mente después de apagarlo. Transportar o almacenar el aparato solo cuando esté completamente frío. Utilizar solo guantes de cocina adecuados. ■ El aparato no está pensado para ser utilizado con un temporiza- dor externo ni con un sistema de control remoto aparte. ■ Si el aparato o su cable de conexión están dañados, deberán ser sustituidos por el fabricante, el servicio de atención al cliente o una persona con cualifi cación similar (p.ej. taller especializado) con el fi n de evitar peligros. ■ Se deben observar obligatoriamente las indicaciones de limpie- za del capítulo «Limpieza y almacenamiento».30

PELIGRO – PELIGRO DE

ELECTROCUCIÓN ■ Utilizar el aparato exclusivamente en habitaciones cerradas. ■ No utilizar el aparato en habitaciones con una alta humedad ambiental. ■ No sumergir nunca el aparato ni el ca- ble de conexión en agua u otro líquido, y asegurarse de que estos componen- tes no se caigan al agua o se mojen. ■ Si el aparato cayera al agua, cortar de inmediato la alimentación eléctrica. No intentar sacar el aparato del agua mientras esté conectado a la red eléctrica. ■ No tocar nunca el aparato ni el cable de conexión con las manos húmedas si está conectado a la red eléctrica.

ADVERTENCIA – PELIGRO DE

INCENDIO ■ No utilizar el aparato en habitaciones en las que haya polvo fácilmente infl a- mable o gases tóxicos o explosivos. ■ No conectar el aparato a la misma regleta que otros dispositivos (de elevada potencia) para evitar una sobrecarga y un posible cortocircuito (incendio). ■ No utilizar el aparato con un alargador. ■ No utilizar el aparato cerca de materia- les infl amables. No colocar materiales infl amables o que se fundan fácil- mente (p.ej. cartón, papel, madera o plástico) en el aparato o sobre él. ■ No cubrir el aparato mientras esté en marcha para evitar que se incendie. Asegurarse de que exista ventilación sufi ciente mientras el aparato esté en funcionamiento. ■ En caso de incendio: ¡No apagar con agua! Extinguir las llamas con una manta ignífuga o con un extintor adecuado.

ADVERTENCIA – PELIGRO DE

LESIONES ■ Mantener a niños y animales alejados del material de embalaje. Existe riesgo de asfi xia. ■ Asegurarse de que el cable de cone- xión esté siempre fuera del alcance de los niños pequeños y animales. Existe riesgo de estrangulación. ■ Durante el funcionamiento puede salir vapor caliente del aparato. Por este motivo, mantener la cabeza y las manos lejos del área de peligro. Existe peligro de quemaduras por el calor y el vapor caliente. ■ La placa de parrilla del aparato se ca- lienta mucho. ¡Tener cuidado al colocar y retirar los alimentos! En caso necesa- rio, utilizar unas tenazas de plástico o madera. Existe peligro de quemaduras. ■ No mover el aparato mientras esté en marcha. Existe peligro de quemaduras. ■ Asegurarse de que no sea posible tropezarse con el cable de conexión. Este no debe quedar colgando de la superfi cie de apoyo para evitar que alguien lo arrastre y tire el aparato.31

AVISO – RIESGO DE DAÑOS

MATERIALES ■ Conectar el aparato a una toma de corriente instalada conforme a la normativa que coincida con los datos técnicos del aparato. La toma de co- rriente debe estar bien accesible, tam- bién después de conectar el aparato, para que la conexión de red se pueda desconectar rápidamente. ■ Asegurarse de no aplastar, doblar o co- locar sobre cantos afi lados el cable de conexión y de que no entre en contacto con superfi cies calientes (incluidas las superfi cies calientes del aparato). ■ Mantener alejados del aparato los objetos metálicos u otros objetos con cantos afi lados. Estos podrían dañar el revestimiento antiadherente de las pla- cas de parrilla. Recomendamos utilizar utensilios de cocina resistentes al calor de madera o plástico. ■ Desconectar el aparato y desenchufar el cable de conexión de la toma de co- rriente si se produce algún problema, en caso de corte de luz o tormenta. ■ Para desenchufarlo de la toma de corriente, tirar siempre del enchufe y no del cable. ■ Proteger el aparato de otras fuentes de calor, llamas abiertas, temperaturas negativas, humedad permanente, agua y golpes. ■ Emplear solo los accesorios originales del fabricante para no perjudicar el funcionamiento del aparato y evitar posibles daños.

ANTES DEL PRIMER USO

Puede haber residuos de la producción adheridos al aparato. Para evitar efec- tos sobre la salud, limpiar el aparato en profundidad antes del primer uso y, a continuación, dejar que se caliente durante unos minutos. Para ello, seguir las indicaciones de los capítulos «Limpieza y almacenamiento», «Colocar el aparato» y «Uso».

¡Tener en cuenta! ■ No colocar el aparato debajo de armarios de cocina o similares, pues podrían resultar dañados por el vapor ascendente. ■ Poner el aparato en funcionamiento solo en posición horizontal, nunca sobre el lateral o inclinado.

1. Colocar el aparato cerrado con libertad

de movimiento respecto a los latera- les (mín. 20 cm) o hacia arriba (mín. 30cm) sobre una base plana, fi rme, re- sistente al calor y que no sea sensible a salpicaduras de grasa.

2. Colocar las placas de parrilla (4 y 9) en

el aparato: para ello, colocar una placa de parrilla ligeramente inclinada con las muescas en las pestañas de encla- vamiento (3 y 8) del aparato y presio- narla hacia abajo. Debe oírse cómo encaja la placa de parrilla. (Imagen C)

3. Colocar la bandeja colectora de grasa

(6) en la pieza inferior de la carcasa.32 FUNCIONES

INICIO / PARADA Con el campo (21) se enciende o apa- ga el aparato. Con el campo (15) se inicia o detiene el proceso de precalentamiento / asado.

El proceso de asado no puede pausarse. Si se fi naliza a través del campo , debe reiniciarse completamente. PRECALENTAMIENTO El aparato se precalienta automática- mente en cualquier modo (excepto en el modo manual). Esto se indica a través del parpadeo del campo (20). Solo cuando suenan 4 señales cortas y 1 larga, el aparato habrá alcanzado la temperatura deseada para el modo seleccionado. MODOS PREAJUSTADOS El aparato dispone de 6 modos preajusta- dos (13, 18 y 19) en los que la temperatura se ajusta automáticamente. ideal para hamburguesas ideal para pollo a la parrilla, pechugas de pollo o similares ideal para sándwiches, baguetes o similares ideal para cualquier tipo de salchichas ideal para cualquier tipo de carne ideal para todo tipo de pescados que se puedan hacer a la parrilla

En los modos Carne y Pescado debe seleccionarse adicional- mente el grado de cocinado de- seado antes de iniciar el proceso de asado. MODO MANUAL El aparato dispone además de la posibili- dad de ajustar a través del campo (14) un modo manual, p.ej.para asar postres, verduras u otros alimentos. En este modo no hay fase de precalentamiento y el aparato calienta desde la temperatura ambiente hasta máx. 200°C.

El grado de cocinado deseado en los mo- dos (19) y (18) debe seleccionarse una vez fi nalizado el precalentamiento me- diante los campos de selección de grado de cocinado (16): poco hecho (rare) – al punto (medium) –hecho (well) – muy hecho (well done).

Tenga en cuenta: Esta clasifi ca- ción se refi ere a un fi lete de ternera de aprox. 4 cm de grosor (300g) (imagen D). El correspondiente grado de cocinado depende siempre del tipo, calidad, origen y grosor del alimento seleccionado (ver tam- bién capítulo «Consejos y trucos»). Aquí debe adaptarse individual- mente y comprobarse el resultado de cocinado. DESCONGELAR Para descongelar alimentos, con el campo (12) puede seleccionarse la función «Descongelar». De este modo aumenta la temperatura en el aparato lentamente desde la temperatu- ra ambiente hasta máximo 250 °C. Así, los alimentos se descongelan con cuidado.33

CUENTA ATRÁS CON LED DE

COLORES La cuenta atrás con LED de colores (17) muestra el progreso del proceso de asado: verde aprox. 0 – 25 % amarillo aprox. 25 – 50 % naranja aprox. 50 – 75 % rojo aprox. 75 – 100 % USO ¡Tener en cuenta! ■ No dejar nunca el aparato sin vigilancia mientras esté en marcha. ■ Por la propia seguridad, comprobar el aparato y el cable de conexión antes de cada puesta en marcha. Utilizar el aparato solo si está operativo.

9) tienen un revestimiento antiad-

herente, recomendamos engrasar- las ligeramente antes del primer uso. No utilizar aceite de cocina en espray, ya que puede dañar el revestimiento antiadherente.

1. Conectar el aparato a una toma de

corriente. Asegurarse de que el cable de conexión no se quede atrapado entre las placas de la parrilla. Suena una señal.

2. Cerrar el aparato.

(21) para encender el aparato. Todas las funciones del panel de mando (1) se iluminan una vez y se vuelven a apagar. Los campos

y (13, 14, 18, 19) permanecen iluminados.

4. Seleccionar entre ellos, la función de-

seada (véase capítulo «Funciones»). En todas las funciones excepto el modo manual parpadean los campos (20) y (15).

Si el alimento debe descongelarse previamente, tocar el campo (12) y colocar el alimento dentro del aparato.

para iniciar el pro- ceso de precalentamiento. El campo y el campo del alimento seleccio- nado parpadean.

6. El aparato se calienta a la temperatura

correcta. En cuanto suenen 4 señales cortas y 1 larga, el proceso de preca- lentamiento habrá terminado.

7. Abrir el aparato y colocar los alimentos

que se desee preparar sobre la placa inferior de la parrilla.

8. Volver a cerrar el aparato.

9. En los modos Carne

y Pescado , seleccionar el grado de cocinado de- seado con los campos de selección de grado de cocinado (16) (véase capítulo «Funciones»).

para iniciar el proceso de asado. El campo

el campo del alimento seleccionado están constantemente iluminados y la cuenta atrás con LED de colores (17) se enciende. Cuando la cuenta atrás con LED de colores esté en rojo y suenen 4 señales cortas y 1 larga, el proceso de asado habrá terminado.

11. Abrir el aparato y retirar los alimentos.

Tener en cuenta: Para extraer los alimentos, utilizar únicamente utensi- lios de cocina resistentes al calor de madera o plástico.

12. Después de utilizar el aparato,

desconectarlo de la red eléctrica y dejar que se enfríe antes de limpiarlo.34

○ No todas las carnes y pescados son iguales. El sabor depende de distintos factores: el tipo, el origen, el modo de captura, el tipo de cría del animal, etc. Por tanto, al cocinar los alimentos a la parrilla, rige el lema: ¡Calidad por enci- ma de la cantidad! También porque la carne o el pescado a la parrilla pueden y deberían disfrutarse prácticamente sin condimentos o con muy pocos, al elegirlos merece la pena gastar un poco más de dinero. ○ El resultado depende del tamaño y grosor de la carne o del pescado. Así, mientras se cocina, debería compro- barse de vez en cuando si los ajustes seleccionados son adecuados para ese trozo de carne o de pescado. ○ Al hacer a la parrilla alimentos redon- dos como salchichas, mazorcas de maíz, etc., el proceso de asado suele durar un poco más debido a que la superfi cie de apoyo es menor. Reco- mendamos girar el alimento 1-2 veces 90° para que se haga bien en todo su contorno. ○ Si se hacen varios procesos de asado seguidos, recomendamos limpiar superfi cialmente las placas de parrilla con un cepillo o un pincel para evitar que los alimentos se quemen, se que- den adheridos y se forme demasiado humo. ○ La carne o el pescado deberían condi- mentarse una vez asados, para que las especias no se quemen en la parrilla y alteren el sabor. LIMPIEZA Y ALMACENAMIENTO ¡Tener en cuenta! ■ No debe entrar líquido en el aparato. ¡No sumergir el aparato nunca en agua! ■ El aparato no es apto para lavavajillas. ■ No echar nunca agua fría sobre las placas de parrilla durante o directa- mente después de usar el aparato. ¡Esto podría dañar el revestimiento antiadherente! ■ Para la limpieza no se deben utilizar detergentes ni estropajos corrosivos o abrasivos, ya que podrían dañar las superfi cies. Limpiar el aparato inmediatamente des- pués del uso para evitar la formación de gérmenes.

1. Asegurarse de que el aparato se haya

enfriado completamente y se haya desconectado de la red eléctrica.

2. Extraer las placas de parrilla (4 y 9) del

aparato (véase capítulo «Colocar el aparato»).

3. Extraer la bandeja colectora de grasa

(6) de la parte inferior de la carcasa y vaciarla.

4. Limpiar las placas de parrilla y la

bandeja colectora de grasa con algo de detergente lavavajillas y agua cliente o lavarlas en el lavavajillas.

Para una vida útil especialmente larga, recomendamos limpiar las placas de parrilla con una esponja y algo de detergente lavavajillas.

5. Limpiar la carcasa con un paño húme-

6. A continuación, secar el aparato con

7. Cerrar el aparato y con el cierre (2) fi jar

las placas de parrilla.

8. Guardar el aparato en un lugar seco,

limpio, protegido de las heladas y de la radiación solar directa.

PROBLEMAS Si el aparato no funciona correctamente, compruebe si puede solucionar el proble- ma usted mismo. Si los pasos siguientes no resuelven el problema, ponerse en con- tacto con el servicio de atención al cliente. ¡No intente reparar por su cuenta un aparato eléctrico! El aparato no funciona. La toma de corriente está defectuosa. ► Probar con otra toma. No hay tensión de red. ► Comprobar el fusible de la conexión. El fusible de la caja de fusibles se dispara. Demasiados aparatos conectados al mis- mo circuito eléctrico. ► Reducir el número de aparatos en el circuito eléctrico. El aparato se desconecta automática- mente durante el proceso de asado. El aparato se ha abierto durante un tiempo prolongado para, por ejemplo, comprobar el estado de cocinado de los alimentos. ► Asegurarse de no dejar abierto el aparato durante demasiado tiempo, ya que dispone de una desconexión automática de seguridad. ELIMINACIÓN Eliminar el material de embalaje de manera respetuosa con el medioambiente facilitando su reciclaje. Este aparato cumple la directiva eu- ropea 2012/19/UE sobre residuos de aparatos eléctricos y electróni- cos (RAEE). No tire este aparato a la basura doméstica, elimínelo de forma ecológica en un punto de recogida aprobado por las autorida- des competentes.

Número de artículo: 09595 Número de modelo: HRG1026 Corriente: 220 – 240 V
