MANUAL DE USUARIO MUPO12H9 MundoClima

ACONDICIONADOR DE AIRE LOCAL

LOCAL AIR CONDITIONER

CLIMATISEUR LOCAUX

LOKALE KLIMAGERÄTE

APARELHO DE AR CONDICIONADO LOCAL

Manual de instalación y usuario

Manual de instalación y usuario

Manual de Instalación y Usuario

ÍNDICE

MEDIDAS DE SEGURIDAD......4

PRECAUCIONES....5

ADVERTENCIAS (SOLO PARA EL USO DE REFRIGERANTE R290/R32) ...... 6

PREPARACIONES 10

INSTALACIÓN 11

SOLUCIÓN DE PROBLEMAS 17

RESPONSABILIDAD SOCIAL 19

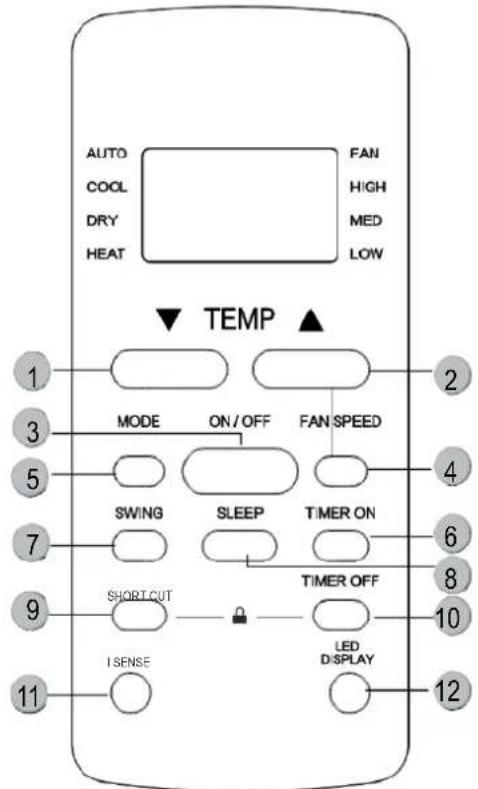

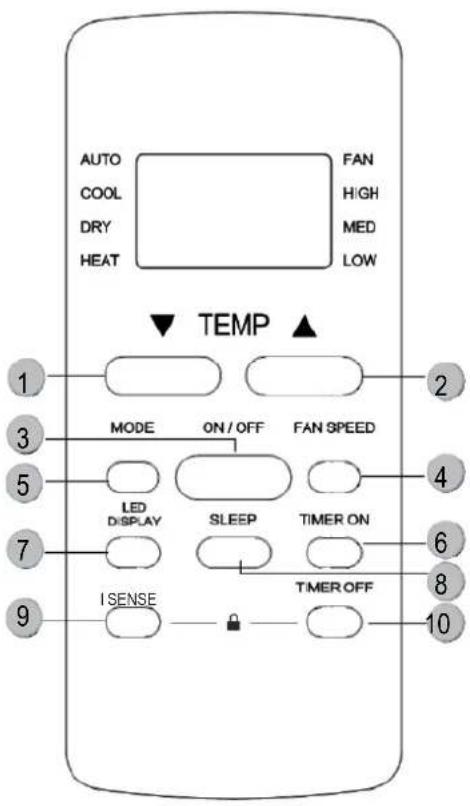

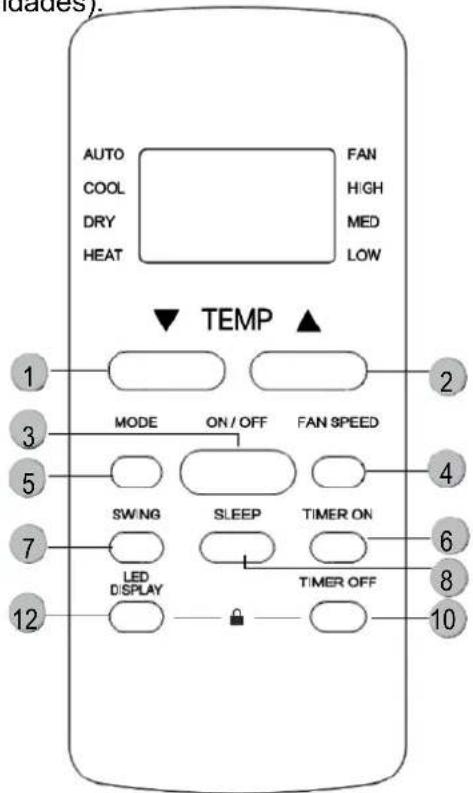

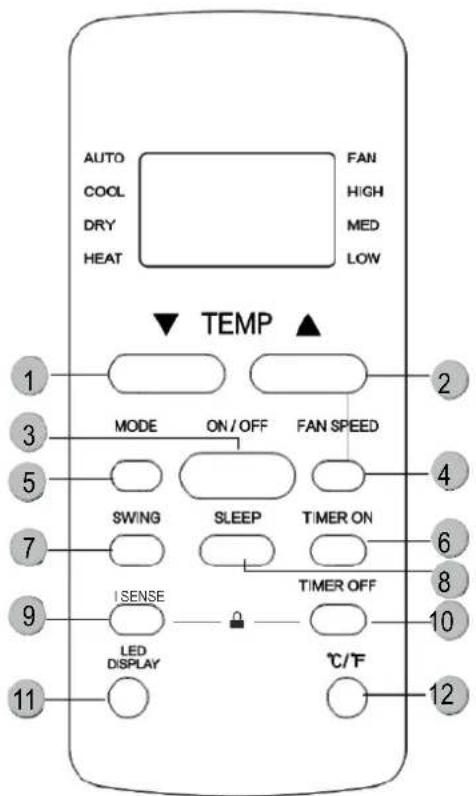

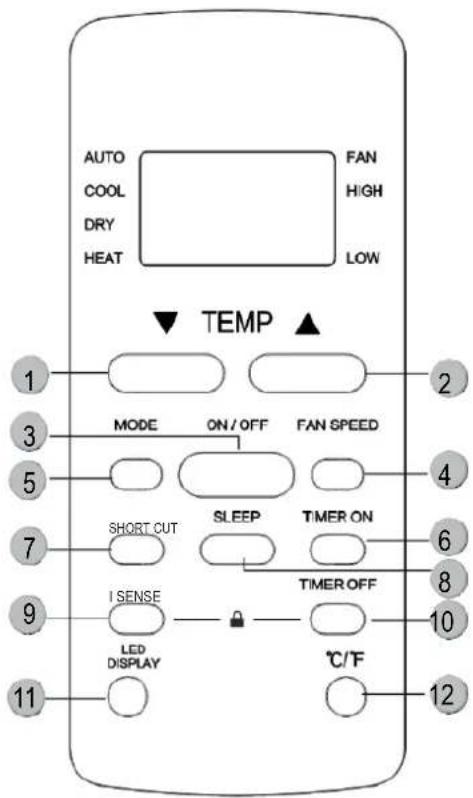

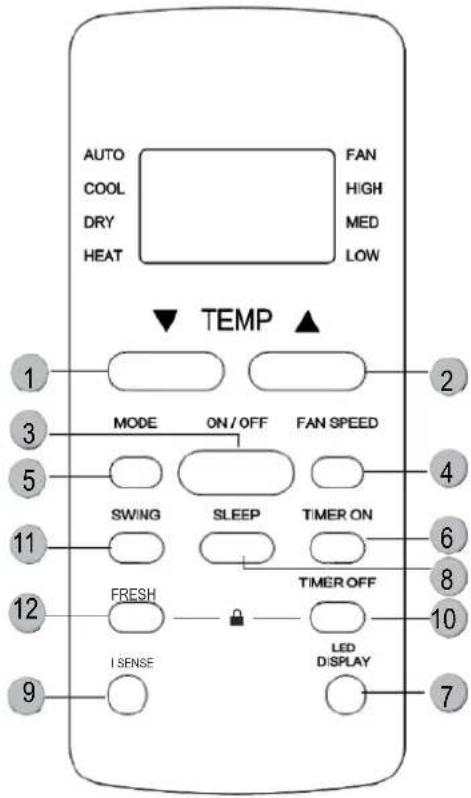

CONTROL REMOTO 20

IMPORTANTE:

Este equipo de aire acondicionado es para uso exclusivamente doméstico o comercial, nunca debe insta-larse en ambientes húmedos como baños, lavaderos o piscinas.

ADVERTENCIA:

El mantenimiento solo se puede realizar como lo recomienda el fabricante.

El mantenimiento y la reparación que necesiten la asistencia de otra persona cualificada se deben realizar bajo la supervisión de una persona competente y formada para el uso de refrigerantes inflamables.

La alimentación debe ser MONOFÁSICA (una fase (L) y una neutro (N) con conexión a tierra (GND)) o TRIFÁSICA (tres fases (L1, L2, L3) y un neutro (N) con conexión a tierra (GND)) y con interruptor manual.

El no cumplimiento de estas especificaciones infringe las de condiciones de garantía ofrecidas por el fabricante.

NOTA:

Teniendo en cuenta la política de la compañía de continua mejora del producto, tanto la estética como las dimensiones, las fichas técnicas y los accesorios de este equipo pueden cambiar sin previo aviso.

ATENCIÓN:

Lea este manual cuidadosamente antes de instalar y usar su nuevo aire acondicionado. Asegúrese de guardar este manual como referencia futura.

| Medidas de seguridad

Este símbolo indica que no cumplir con estas instrucciones puede causar daños graves o la muerte.

ADVERTENCIA: Para evitar lesiones al usuario y otras personas además de daños a objetos, se deben cumplir las siguientes medidas de seguridad. La no observación de estas medidas puede provocar lesiones, personales o daños materiales.

- La instalación se debe realizar siguiendo los parámetros que se describen en el presente manual.

Mala instalación puede causar fugas de agua, descargas eléctricas o incendios.

Use solo las piezas y accesorios provistos y especificados para la instalación.

El uso de piezas no estándar puede causar fugas de agua, descargas eléctricas, incendios y lesiones o daños a la propiedad.

-Asegúrese de que la toma de corriente que está utilizando esté conectada a tierra y tenga el voltaje adecuado. El cable de alimentación cuenta con un enchufe de tres polos con protección contra descargas eléctricas. La información sobre el voltaje se encuentra en la placa de características de la unidad.

- Debe usar la unidad en una toma apropiada con conexión a tierra. Si el enchufe de pared que desea utilizar no está correctamente conectado a tierra o protegido por un fusible de retardo o un disyuntor (tanto el fusible como el disyuntor necesario deben ser determinados por la corriente máxima de la unidad, la cual se encuentra indicada en la placa de identificación de esta), póngase en contacto con un electricista cualificado para que instale el enchufe apropiado.

-Instale la unidad en una superficie resistente y plana. De lo contrario, se podrían producir daños o ruidos y vibraciones excesivos.

-La unidad debe mantenerse libre de obstrucciones para asegurar su correcto funcionamiento y mitigar los riesgos de seguridad.

- NO modifique la longitud del cable de alimentación ni utilice un cable alargador para la unidad.

- NO comparta la toma de electricidad con otros aparatos eléctricos. Una fuente de alimentación inadecuada puede causar una descarga eléctrica.

- NO instale el equipo en habitaciones con humedad como un baño o habitación para lavar. El exceso de exposición al agua puede provocar que los componentes eléctricos tengan un cortocircuito.

- NO instale la unidad en un lugar donde esté expuesto a fugas de gases combustibles, puede provocar incendios.

-La unidad dispone de ruedas para facilitar su desplazamiento. Asegúrese de no utilizar las ruedas en alfombras gruesas o de no rodarlo sobre objetos, ya que esto podría causar que se vuelquen.

-NO opere una unidad que se haya caído o dañado.

-El aparato con calentador eléctrico deberá tener al menos 1 metro de espacio de cualquier combustible.

No toque la unidad con las manos mojadas o húmedas ni con los pies descalzos.

- Si el aire acondicionado se cae durante el uso, apague la unidad y desenchúfela de la fuente de alimentación principal inmediatamente. Inspeccione visualmente la unidad para asegurarse de que no está dañada. Si sospecha que la unidad ha sido dañada, comuníquese con un técnico o con el servicio de atención al cliente para obtener ayuda.

-En una tormenta eléctrica, se debe cortar la energía eléctrica para evitar daños a la máquina debido a un rayo.

- El aire acondicionado debe utilizarse de tal manera que esté protegido de la humedad, por ejemplo, de la condensación, de las salpicaduras de agua, etc. No coloque ni almacene el aire acondicionado en un lugar donde pueda caerse o tener contacto con al agua u otro líquido. Desenchufe inmediatamente si ocurre.

- Todo el cableado debe realizarse estrictamente de acuerdo con el diagrama de cableado situado en el interior de la unidad.

- El circuito impreso del equipo (PCB) está diseñado con un fusible para proveer protección en caso de sobrecorriente. Las especificaciones del fusible están impresas en el circuito impreso, tales como: T 3.15A/250V, etc.

Precauciones

Precauciones

• Los niños a partir de 8 años y personas enfermas con conocimiento del aparato y sus riesgos, pueden manipular el equipo. Los niños no deben jugar con el equipo. Ni tampoco pueden realizar la limpieza ni el mantenimiento del equipo sin supervisión.
• Se debe supervisar que los niños no jueguen con la unidad. Siempre que los niños estén alrededor del equipo deben estar supervisados por un adulto.
• Si la entrada de alimentación está dañada, debe ser sustituida por el fabricante, su distribuidor o un técnico especializado para evitar riesgos.
  -Antes de la limpieza u otro tipo de mantenimiento, el aparato debe desconectarse de la red eléctrica.
  -No retire ninguna cubierta fija. Nunca utilice este aparato si no está funcionando correctamente, o si se ha caído o dañado.
  -No pase el cable por debajo de la alfombra. No cubra el cable con alfombras, alfombrillas o recubrimientos similares. No coloque el cable debajo de muebles o electrodomésticos. Coloque el cable lejos del área de paso, donde no se pueda tropezar con él.
  -No opere la unidad con un cable, enchufe, fusible de alimentación o disyuntor dañados. Deseche la unidad o devuélvala a un centro de servicio autorizado para su examen y/o reparación.
  -Para reducir el riesgo de incendio o descarga eléctrica, no utilice este ventilador con ningún dispositivo de control de velocidad de estado sólido.
• La unidad se debe instalar teniendo en cuenta las regulaciones nacionales vigentes sobre el cableado.
• Póngase en contacto con un técnico autorizado para las reparaciones o el mantenimiento de esta unidad.
• Póngase en contacto con un técnico autorizado para la instalación de esta unidad.
  -No cubra ni obstruya las rejillas de entrada o salida.
  -No utilice este producto para otras funciones que no sean las descritas en este manual de instrucciones.
• Antes de limpiar el aparato, apáguelo y desenchufe la unidad.
• Desenchufe el aparato de la corriente en caso de que escuche ruidos, huela raro o vea salir humo de la unidad.
  -No presione los botones del panel de control con nada más que los dedos.
• No encienda ni apague el equipo conectando o desconectándolo de la corriente.
  -No utilice productos químicos peligrosos para limpiar la unidad, evite que la unidad tenga contacto con sustancias químicas.
  No utilice el aparato en presencia de sustancias inflamables o vapores como alcohol, insecticidas, gasolina, etc.
  -Transporte siempre el aire acondicionado en posición vertical y párese sobre una superficie estable y nivelada durante su uso.
  -Póngase siempre en contacto con una persona cualificada para llevar a cabo las reparaciones. El cable de alimentación dañado debe ser reemplazado por uno nuevo del fabricante del producto, no repare el cable de alimentación.
  -Desconecte la unidad sin tirar del cable, tire directamente del enchufe.
  -Apague el producto cuando no esté en uso.

|Advertencias (sólo para el uso de refrigerante R290/R32)

-No acelere el proceso de desescarche o la limpieza, cumpla con las recomendaciones del fabricante.
-La unidad se debe guardar en una habitación sin fuentes de calor activa (p.ej.: llamas abiertas, una cocina de gas o un calefactor eléctrico).
-No perfore ni queme la unidad.
-Asegúrese de que los refrigerantes no despidan olor.

La unidad MUPO-12-H9 se debe instalar, hacer funcionar y guardar en una habitación que tenga una superficie mínima de 12 m²

-Observe el cumplimiento de las regulaciones nacionales sobre el gas.
-Mantenga sin obstrucciones las aberturas de ventilación.
-Se debe almacenar la unidad previniendo que le ocurran daños mecánicos.
-La unidad se debe guardar en una zona bien ventilada donde el tamaño de la habitación corresponda con los valores especificados del área para su funcionamiento.
-Cualquier persona que se encargue de manipular los refrigerantes debe estar certificado para esta labor con el reconocimiento de la industria.
-El mantenimiento solo se puede realizar como lo recomienda el fabricante. El mantenimiento y la reparación que necesiten la asistencia de otra persona cualificada se debe realizar bajo la supervisión de una persona competente en el uso de refrigerantes inflamables.

Precaución: Riesgo de incendios/ materiales inflamables
(Solo lo necesitan las unidades R32/R290)

NOTA IMPORTANTE: Lea este manual cuidadosamente antes de instalar y usar su nuevo aire acondicionado. Asegúrese de guardar este manual como referencia futura.

Explicación de los símbolos que aparecen en la unidad (solo para las unidades con refrigerante R32/R290):

	ADVERTENCIA	Este símbolo muestra que esta unidad usa un refrigerante inflamable. Si hay fugas de refrigerante y queda expuesto a una fuente de calor externa, existe riesgo de incendio.
	PRECAUCIÓN	Este símbolo muestra que el manual de instalación y usuario se debe leer cuidadosamente.
	PRECAUCIÓN	Este símbolo muestra que el personal de mantenimiento debe manipular este equipo teniendo en cuenta el manual de instalación.
	PRECAUCIÓN	Este símbolo muestra que la información está disponible en el manual de instalación y usuario.

Advertencias (sólo para el uso de refrigerante R290/R32)

1. Transporte el equipo que contiene refrigerantes inflamables según indican las regulaciones vigentes.
2. Etiquetas en el equipo con símbolos según las regulaciones locales.
3. Deseche el equipo con gases refrigerantes como lo indican las normativas nacionales.
4. Almacenaje de equipos/accesorios
   El almacenaje según las instrucciones del fabricante.
5. Almacenaje del paquete (no vendido)
   Las cajas que contienen las unidades deben estar protegidas para evitar daños mecánicos a las unidades que podrían provocar fugas del refrigerante. El número máximo de piezas juntas permitidas en el mismo almacén se establecerá según las regulaciones locales.
6. Información de mantenimiento
   1) Comprobaciones de la zona de trabajo
   Antes de comenzar el trabajo en los sistemas que contengan refrigerantes inflamables, son necesarios los controles de seguridad para asegurar que el riesgo de incendio está minimizado. Para reparar el sistema refrigerante se deben cumplir las siguientes precauciones antes trabajar en el sistema.
   2) Procedimiento de trabajo
   El trabajo se debe realizar bajo un procedimiento controlado de manera que minimice el riesgo de los gases inflamables o vapores que pueden generarse durante los trabajos.
   3) Zona general de trabajo
   Todo el personal de mantenimiento y otros que trabajen en el área local deben conocer la naturaleza de trabajo establecida. Se debe evitar trabajar en espacios pequeños.
   El área alrededor del radio de trabajo debe estar seccionada. Asegúrese de que las condiciones en la zona son seguras y controle el material inflamable.
   4) Compruebe si hay refrigerante
   El área se debe comprobar con un detector apropiado para refrigerante antes y durante el funcionamiento, para asegurar que el técnico está al tanto del riesgo de incendios. Asegúrese de que el equipo de detección de fugas usado es compatible con refrigerantes inflamables, p.ej. sin chispas, bien sellado y seguro.
   5) Presencia de extintor de incendios
   Si se realizan trabajos en el equipo de refrigeración o sus piezas, debe haber un equipo de extinción de incendios disponible. Tenga a manos un extintor de polvo de CO₂ junto al área de carga.
   6)Sin fuentes de ignición
   Ninguna persona que realice trabajos relacionados con un sistema de refrigeración que impliquen la exposición de tuberías que contengan o hayan contenido refrigerante inflamable utilizará fuentes de ignición de tal manera que pueda provocar un riesgo de incendio o de explosión.

Todas las fuentes de ignición posibles, incluyendo fumar cigarrillos se deben realizar a una distancia prudente del sitio de instalación, reparación, extracción y desecho del equipo, mientras éste contenga el refrigerante inflamable que podría salir. Asegúrese de que antes de comenzar los trabajos, se ha supervisado el área alrededor del equipo para evitar las riesgos de incendios. Debe haber carteles de "No fumar".

7)Área ventilada

Asegúrese de que el área es abierta y bien ventilada antes de comenzar los trabajos en el sistema de refrigerante o cualquier otro. Se debe contar siempre con buena ventilación mientras se realiza el trabajo. La ventilación debe dispersar de manera segura cualquier fuga de refrigerante y preferentemente sacar el gas de la habitación hacia el exterior.

8)Comprobaciones al equipo de refrigeración

Si se cambian componentes eléctricos, deben ser solo los especificados. Siempre se deben cumplir las guías de mantenimiento y servicio del fabricante. Si tiene dudas, consulte el departamento técnico del fabricante para obtener asistencia. Se deben realizar las siguientes comprobaciones a los equipos con refrigerantes inflamables.

La cantidad de carga es según el tamaño del local dentro del cual se instalan el equipo con gas refrigerante.

La maquinaria de ventilación y las salidas funcionan adecuadamente y no están obstruidas;

Si se usa un circuito indirecto de refrigerante, el circuito secundario se debe comprobar en búsqueda de refrigerante. Las etiquetas del equipo tienen que seguir siendo visibles y legibles. Los símbolos ilegibles se deben corregir.

La tubería o componentes de refrigerante están instalados en una posición donde no puedan quedar expuestas a ninguna sustancia que pueda dañar los componentes que contengan refrigerante, a menos que estén hechos con materiales resistentes o tengan protección a tal efecto.

9)Comprobaciones de los dispositivos eléctricos

La reparación y el mantenimiento de los componentes eléctricos deben incluir comprobaciones de seguridad y de componentes. Si existen averías que puedan comprometer la seguridad, ningún suministro eléctrico se debe conectar al circuito hasta que se repare el fallo. Si no se puede reparar el equipo inmediatamente y tiene que seguir funcionando, se puede usar una solución temporal apropiada. Se debe informar de la avería al propietario.

Las comprobaciones previas de seguridad deben incluir:

Los condensadores están descargados: esto se debe realizar de una manera segura para evitar chispas.

Advertencias (sólo para el uso de refrigerante R290/R32)

No debe haber componentes eléctricos bajo tensión y cableado expuesto durante la carga, recuperación o purga del sistema, debe haber continuidad de la conexión a tierra.

1. Reparación a los componentes sellados

1) En la reparación de los componentes sellados, desenchufe todas las conexiones antes de quitar las tapas o cubiertas. Si es absolutamente necesario un suministro eléctrico durante el mantenimiento, se debe colocar permanentemente un detector de fugas en el punto más riesgoso.

2) Se debe prestar una atención especial a estos aspectos para asegurar un trabajo seguro con los componentes eléctricos, la carcasa no se afecta hasta el punto de dañar la protección. Esto incluye daños a los cables, exceso de conexiones, terminales fuera de las especificaciones, daños a las juntas, mala instalación de componentes, etc. Asegúrese de que la unidad quede bien montada.

Asegúrese de que las juntas o material de sellado no estén desgastados al punto que no cumplan su función de prevenir la entrada de elementos inflamables. Las piezas de sustitución deben cumplir siempre con las especificaciones del fabricante.

NOTA: El uso de silicona para sellar puede obstaculizar la efectividad de algunos detectores de fugas. Normalmente los componentes seguros no tienen que estar aislados antes de trabajar en ellos.

1. Reparación de componentes seguros

No aplique ningún inductor permanente o cargas de capacitancia al circuito sin asegurar que esto no excederá el voltaje ni la corriente permisible para el equipo en uso. Estos componentes seguros son los únicos con los que se puede trabajar en un entorno de gases inflamables. El comprobador debe tener el rango correcto. La sustitución de componentes solo se debe hacer con las piezas especificadas por el fabricante. Si usa otros componentes corre el riesgo de incendio del refrigerante a partir de una fuga.

9.Cableado

En los cables comprobar: el desgaste, la corrosión, la presión excesiva, la vibración, los bordes afilados o cualquier otro elemento adverso. También ver los efectos del tiempo o de la vibración continuada de fuentes como compresores o ventiladores.

1. Detección de refrigerantes inflamables

Bajo ninguna circunstancia use fuentes de ignición como detectores de fugas de refrigerante. No use llamas de haluro (o cualquier otro detector que utilize fuego).

1. Métodos de detección de fugas

Los siguientes métodos de detección de fugas están aceptados para los sistemas que contienen refrigerantes inflamables. Los detectores de fugas electrónicos son aptos para refrigerantes inflamables, habrá que ajustar la sensibilidad y recalibrar las unidades

(El detector se debe calibrar en un área sin refrigerantes). Asegúrese de que el detector no es una fuente potencial de ignición y que sea compatible con el refrigerante usado. El detector de fugas se debe ajustar a un porcentaje de LFL del refrigerante y se debe calibrar al refrigerante empleado y habrá que confirmar el porcentaje apropiado del gas (25% máx.). La detección de fluidos es compatible para el uso con la mayor parte de refrigerantes, se debe evitar el uso de los detergentes con cloro, puede reaccionar con el refrigerante y corroer la tubería de cobre. Si se sospecha que hay fuga, se deben eliminar o apagar todas las fuentes de ignición. Si se encuentra una fuga de refrigerante que necesita soldadura, se debe purgar todo el refrigerante del sistema o aislarlo (mediante el cierre de las válvulas) en un lugar del sistema alejado de la fuga. El nitrógeno sin oxígeno (OFN) se debe purgar a través del sistema tanto antes como durante el proceso de soldadura. 12. Extracción y evacuación del gas

Siempre al entrar al circuito de refrigerante para reparaciones o cualquier otro propósito de procedimiento convencional. Sin embargo, es importante que se sigan las mejores prácticas para evitar los riesgos de incendios. Los procedimientos son:

Extraer el refrigerante;

Purgar el circuito con gas inerte,

Evacuar;

Purgar nuevamente con gas inerte;

Abrir el circuito al cortar o soldar.

La carga de refrigerante se debe recuperar dentro de los cilindros de recuperación apropiados. El sistema se debe enjuagar con OFN para que la unidad sea segura. Este proceso puede necesitar que se repita muchas veces. No se debe usar aire comprimido para esta actividad. El enjuague se debe alcanzar entrando al sistema de vacío OFN y seguir llenando hasta lograr la presión de trabajo, la ventilación y después tirar hacia abajo al vacío. Este proceso se debe repetir hasta que no quede refrigerante en el sistema. Cuando la carga OFN se usa, se debe ventilar el sistema para que baje a la presión atmosférica y de esta manera permitir que funcione. Esta operación es vital cuando se va a soldar.

Asegúrese de que la salida de la bomba de vacío no está cerrada a fuentes de ignición y que hay ventilación.

1. Procedimientos de carga

Además de los procedimientos de carga convencional, los requisitos siguientes se deben seguir.

Asegúrese de que no haya contaminación de refrigerantes diferentes al cargarlo. Tanto las mangueras como las tuberías deben ser tan cortas como sea posible para minimizar la cantidad de refrigerante que contienen. Los cilindros deben mantenerse siempre de pie.

Asegúrese de que el sistema de refrigeración está conectado a tierra antes de la carga de refrigerante.

Realice una marca en el sistema cuando haya terminado la carga (si no existe).

|Advertencias (sólo para el uso de refrigerante R290/R32)

Se deben tomar todas las medidas de seguridad para no sobrecargar el sistema de refrigerante. Antes de la recarga del sistema se debe comprobar la presión con OFN. El sistema se debe comprobar en busca de fugas para completar la carga pero antes de la instalación. Se debe realizar una prueba de fugas antes de la instalación. 14. Desmontaje

Antes de realizar este procedimiento, es esencial que el técnico esté familiarizado con el equipo y todos los detalles. Se recomienda el uso de las buenas prácticas para una recuperación segura de todos los refrigerantes. Antes de llevar a cabo las tareas se deben tomar muestras de aceite y refrigerante en caso que haga falta analizarlos antes volverlos a usar. Es esencial que esté disponible la corriente antes de comenzar los preparativos.

a) Familiarícese con el equipo y su funcionamiento.

b) Aísle el sistema eléctricamente.

c) Antes de comenzar el procedimiento asegúrese de que La manipulación mecánica del equipo está disponible, si es necesario, para el manejo de cilindros del refrigerante. El equipo de protección personal está disponible y se utiliza correctamente; el proceso de recuperación es supervisado en todo momento por un especialista. El equipo de recuperación y los cilindros están homologados y cumplen la normativa.

d) Purgue con una bomba el sistema refrigerante si es posible.

e) Si el vacío no es posible, aplicar un separador hidráulico para que el refrigerante pueda extraerse desde varias partes del sistema.

f) Asegúrese de que el cilindro está situado en las escalas antes de que se efectúe la recuperación.

g) Encienda la máquina de recuperación y hágala funcionar según las instrucciones del fabricante.

h) No rellene los cilindros en exceso. (No supere el 80% del volumen del líquido de carga).

i) No exceda la presión de trabajo máxima del cilindro, ni siquiera temporalmente.

j) Cuando se han llenado los cilindros y completado el proceso, asegúrese de que los cilindros y el equipamiento se sacan de su lugar y que todas las válvulas de aislamiento están cerradas.

k) El refrigerante recuperado no se debe cargar en otro sistema de recuperación a menos que se haya limpiado y comprobado.

15.Etiquetado

El equipo debe etiquetar mencionando que el equipo está reparado y sin refrigerante

La etiqueta debe tener la fecha y la firma. Asegúrese de que hay etiquetas en el equipo con la actualización del estado del refrigerante inflamable.

1. Recuperación

Se recomienda usar las buenas prácticas recomendadas cuando extraiga el refrigerante ya sea por mantenimiento o instalación.

Al transferir el refrigerante a los cilindros, asegúrese de que solo se emplean los cilindros de recuperación apropiados del refrigerante.

Asegúrese de que está disponible la cantidad correcta de cilindros para contener la carga de todo el sistema. Todos los cilindros que se usarán están diseñados para recuperar el refrigerante y etiquetados para ese refrigerante (p. ej. cilindros especiales para la recuperación del refrigerante). Los cilindros se deben completar con válvula de alivio de presión y estar asociados con válvulas de cierre en buen estado. Los cilindros de recuperación vacíos se vacían y, si es posible, se enfría antes de la recuperación.

El equipo de recuperación debe estar en buen estado con un conjunto de instrucciones con respecto al equipo que está disponible y debe ser compatible con la recuperación de refrigerantes inflamables. Además, debe estar disponible un conjunto de básculas en buen estado.

Las mangueras deben estar completas con acopladores sin fugas y en buenas condiciones. Antes de usar el recuperador, compruebe que está en buen estado, que se le ha dado un buen mantenimiento y que los componentes eléctricos asociados están sellados para evitar incendios en caso de la salida del refrigerante. Consulte al fabricante en caso de dudas.

El refrigerante recuperado debe retornar al proveedor de refrigerante en el cilindro de recuperación correcto y se debe actualizar la nota de trasferencia de repuesto correspondiente. No mezcle los refrigerantes en las unidades de recuperación y sobre todo en los cilindros. Si se van a eliminar los compresores o los aceites de compresor, asegúrese de que hayan sido evacuados a un nivel aceptable para asegurarse de que el refrigerante inflamable no permanezca dentro del lubricante. El proceso de evacuación se debe realizar antes de devolver el compresor a los proveedores. Solo el calentador eléctrico al cuerpo del compresor se debe emplear para acelerar este proceso. Cuando se drena el aceite del sistema se debe hacer de manera segura.

Observaciones sobre los gases fluorados

-Los gases fluorados de efecto invernadero están contenidos en equipos herméticamente cerrados. Para obtener información específica sobre el tipo, la cantidad y el equivalente en toneladas de CO₂ de los gases fluorados de efecto invernadero (en algunos modelos), consulte la etiqueta correspondiente de la propia unidad.

-La instalación, el servicio, el mantenimiento y la reparación de esta unidad se debe realizar por un técnico autorizado.

-Para desmontar el equipo y reciclarlo debe contactar con un técnico especializado.

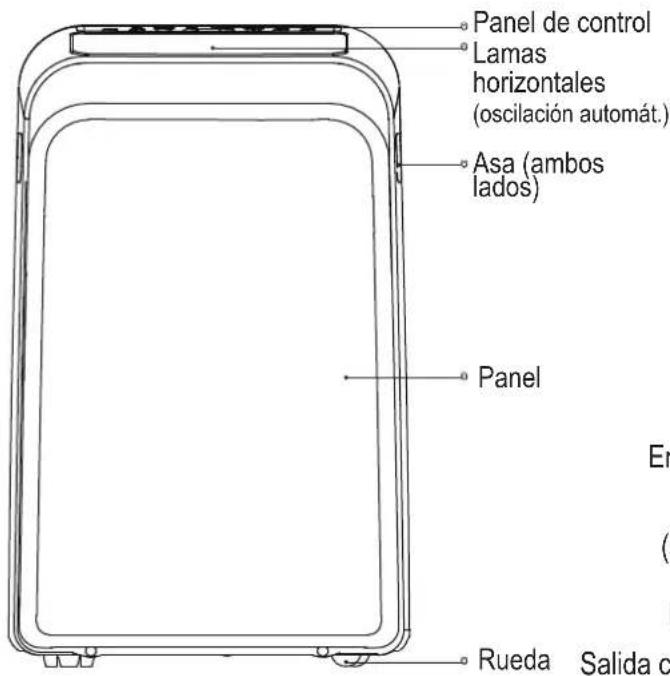

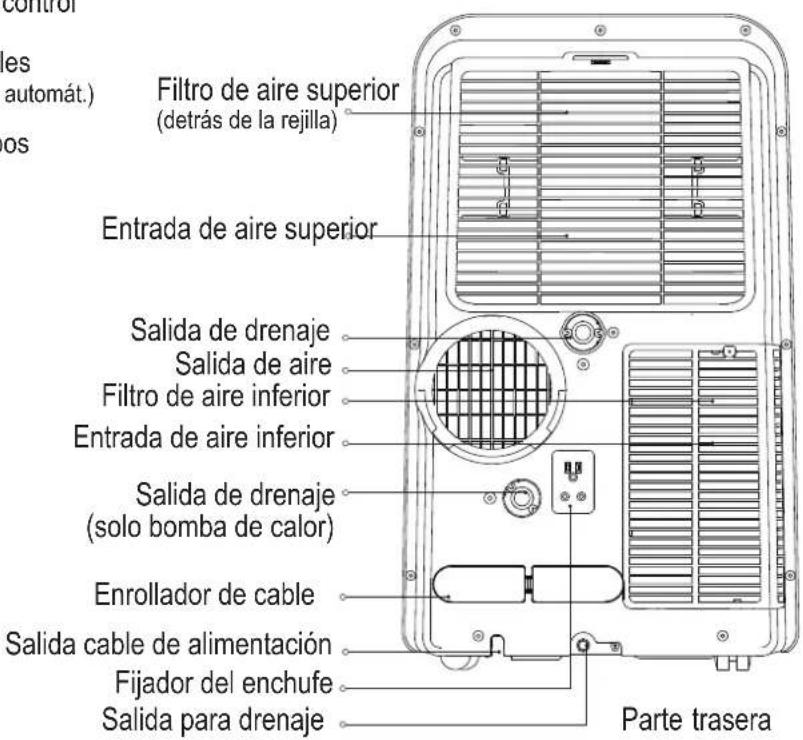

| Preparación

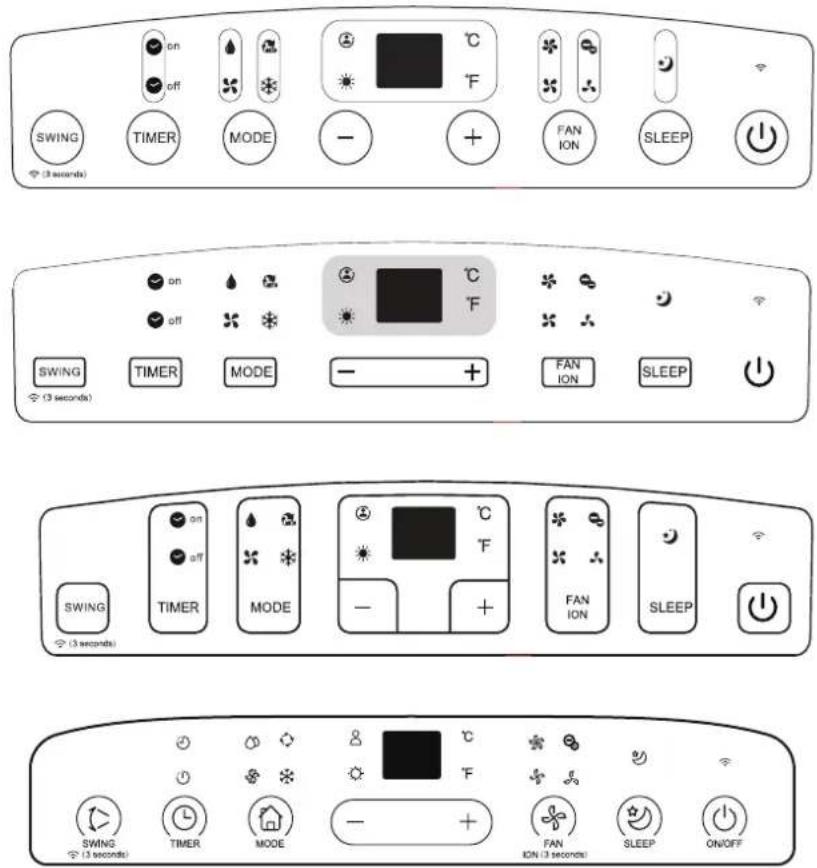

Panel de control Lamas horizontales (oscilación automát.) Asa (ambos lados) Panel Rueda Salida c

Parte delantera

control les automát.) nos Filtro de aire superior (detrás de la rejilla) Entrada de aire superior Salida de drenaje Salida de aire Filtro de aire inferior Entrada de aire inferior Salida de drenaje (solo bomba de calor) Enrollador de cable Salida cable de alimentación Fijador del enchufe Salida para drenaje Parte trasera

Instalación

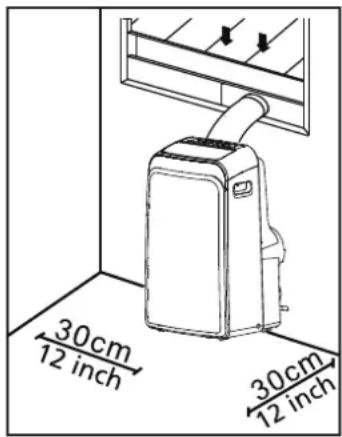

Elegir la ubicación ideal

El lugar de instalación debe cumplir los siguientes requisitos:

-Asegúrese de instalar la unidad sobre una superficie plana para minimizar el ruido y las vibraciones.
-La unidad debe instalarse cerca de un enchufe con conexión a tierra, y el drenaje de la bandeja de condensados (que se encuentra en la parte posterior de la unidad) debe estar accesible.
-La unidad debe estar ubicada al menos a 30 cm (12") de la pared más cercana para asegurar un funcionamiento adecuado.
-NO cubra las Entradas, Salidas o Receptor de Señal Remota de la unidad, ya que esto podría causar daños a la unidad.

NOTA:

Todas las figuras de este manual tienen solo un propósito explicativo. Su unidad puede ser ligeramente diferente a la ilustración. Pero el funcionamiento y las funciones de la unidad son las mismas.

La unidad puede ser controlada por el panel de control de la unidad solo o con el mando a distancia.

Cuando existan grandes diferencias entre este manual y las ilustraciones del mando a distancia en la descripción de las funciones, prevalecerá la descripción de "MANUAL DE INSTRUCCIONES".

Herramientas necesarias

-Cuchillo o tijera; -Sierra (opcional, para acortar el adaptador de ventana para ventanas estrechas).

AccesoriosCompruebe el tamaño de la ventana y elija el control deslizante adecuado.

Piezas	Descripción Cantidad		Ilo	Piezas Descripción Cantidad
	Adaptador de la ud.	1 ud. Torn		*		1 ud.
	Tubo de salida de aire	1 ud.			Tornillo y soporte de seguridad	1 conjunto
	Kit de ventana	1 ud.		[8442] [5810]	Manguera de drenaje	1 ud.
	Adaptador de pared A (solo para instalaciones en la pared)	1 ud.			Adaptador de la manguera de drenaje (solo para modo de bomba de calor)	1 ud.
	Adaptador de pared B (con tapón) (solo para instalaciones en la pared)	1 ud.			Junta de espuma A (adhesiva)	2 ud.
	Tornillo y taco (solo para instalaciones en pared)	4 conjunto			Junta de espuma B (adhesiva)	2 ud.
	Kit de ventana A	1 ud.			Junta de espuma C (no adhesiva)	1 ud.
	Kit de ventana B 1 ud.				Control remoto y pilas	1 set
	Enrollador de cable	1 ud.
NOTA: Los Items con * son opcionales. Puede haber ligeras variaciones respecto el producto real.

Instalación

Kit de ventana

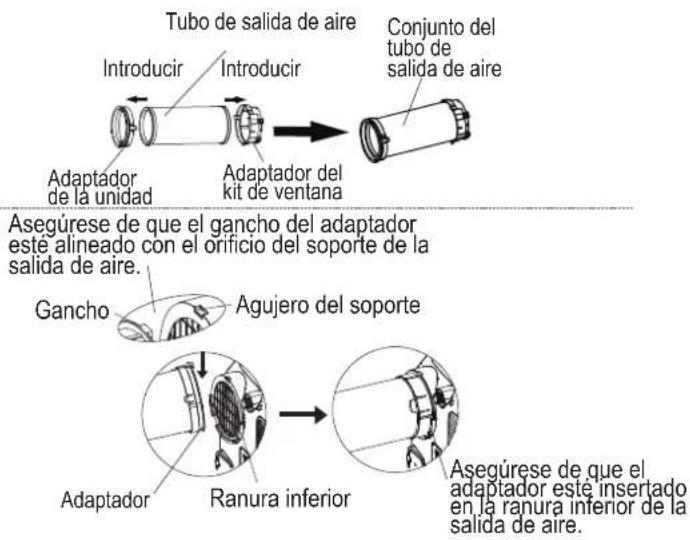

Paso Uno: Preparación del conjunto del tubo de salida de aire. Presione el tubo de salida de aire en el adaptador del kit de ventana y en el adaptador de la unidad, sujete el tubo automáticamente con abrazaderas elásticas.

Paso Dos: Instale el conjunto del tubo de salida de aire a la unidad

Inserte el adaptador de la unidad del conjunto del tubo de salida de aire en la ranura inferior de la salida de aire de la unidad mientras el gancho del adaptador está alineado con el soporte del orificio de la salida de aire y deslícelo hacia abajo por el conjunto del tubo de salida de aire como indica la flecha el sentido de la instalación.

Tubo de salida de aire Introducir Introducir Conjunto del tubo de salida de aire Adaptador del kit de ventana Adaptador de la unidad Asegúrese de que el gancho del adaptador esté alineado con el orificio del soporte de la salida de aire. Gancho Agujero del soporte Adaptador Ranura inferior Asegúrese de que el adaptador este insertado en la ranura inferior de la salida de aire.

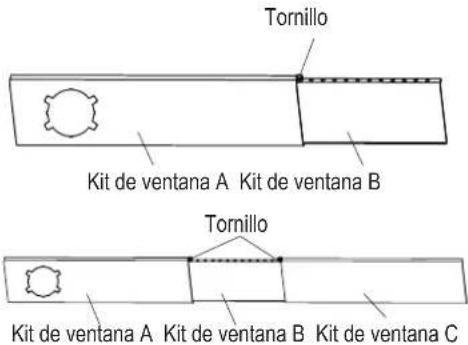

Paso Tres: Preparación del kit de ventana ajustable

1. Dependiendo del tamaño de su ventana, ajuste el tamaño del kit de ventana ajustable.
2. Si la longitud de la ventana requiere dos correderas de ventana, utilice el perno para sujetar las correderas de ventana una vez que se ajusten a la longitud adecuada.
3. Para algunos modelos, si la longitud de la ventana requiere tres kits de ventana (opcional), utilice dos pernos para sujetar los kits de ventana una vez que estén ajustados a la longitud adecuada.

Tornillo Kit de ventana A Kit de ventana B Tornillo Kit de ventana A Kit de ventana B Kit de ventana C

Nota: Una vez que el ensamblaje del tubo de salida y el kit de ventana ajustable estén preparados elija uno de los siguientes métodos de instalación.

Instalación:

Instalación colgada en ventana o Kit de ventana (opcional)

Junta de espuma B (Tipo adhesivo más corte) Junta de espuma A (tipo adhesive)

0

Junta de espuma A (tipo adhesiva) Junta de espuma B (Tipo adhesivo más corte)

1. Corte las juntas de espuma adhesiva A y B a la longitud adecuada y fijelas a la ventana y al marco como se muestra en la figura.

Kit de ventare A Kit de ventare B (as necessary)

0

1. Inserte el kit de ventana en la abertura de la ventana.

Junta de espuma C (Tipo no adhesivo)

0

Junta de espuma C (Tipo no adhesivo)

1. Corte la junta de espuma no adhesiva C para que coincida con el ancho de la ventana. Inserte la junta entre el vidrio y la ventana para evitar que el aire y los insectos entren en la habitación.

Soporte de seguridad 2 tornillos

0

Sorporla de seguridad 2 lomillos

1. Si lo desea, instale el soporte de seguridad con 2 tornillos como se muestra.

NOTA: El panel de control puede parecerse a uno de los siguientes:

NOTA: En algunos modelos está 📋 en lugar de °F. En algunos modelos ⚫ (WIRELESS light) es en lugar de ● (power light). NOTA: Algunas funciones como: ION, FOLLOW ME, HEAT, WIRELESS etc. son opcionales. ION no se aplica en las unidades R32/R290.

	Luz indicadora de calefacción		Luz indicadora de velocidad del ventilador ALTA		Luz indicadora de la función FOLLOW ME
	Luz indicadora de REFRIGERACIÓN		Luz indicadora de velocidad del ventilador MEDIA		Luz indicadora de ION
	Luz indicadora del VENTILADOR		Luz indicadora de velocidad del ventilador BAJA		Luz indicadora de modo NOCTURNO
	Luz indicadora de SECADO		Luz indicadora de velocidad del ventilador AUTO	°C	Grados Celsius
	Luz indicadora de AUTO		Luz indicadora del FILTRO	°F	Grados Fahrenheit
	Luz indicadora INALÁMBRICO		Luz indicadora de la función GESTIÓN DE LA ENERGÍA		Pantalla LED

NOTA: La unidad adquirida puede parecerse a uno de los siguientes:

| Funcionamiento

SWING Botón SWING (oscilación)

Se utiliza para iniciar la función de oscilación automática. Cuando la operación está ENCENDIDA, presione el botón SWING para detener la persiana en el ángulo deseado.

TIMER Botón Timer (Temporizador)

Se utiliza para iniciar el programa de tiempo de inicio de AUTO ON y AUTO OFF (encendido y apagado automático), en conjunción con los botones + y -. La luz indicadora de encendido/apagado del temporizador se ilumina bajo los ajustes de encendido/apagado del temporizador.

MODE Botón Mode (Modo)

Selecciona el modo de funcionamiento apropiado. Cada vez que presiona el botón, se selecciona un modo en una secuencia que va de AUTO, COOL, DRY, FAN y HEAT (AUTO, REFRIGERACIÓN, SECADO, VENTILACIÓN y CALEFACCIÓN) La luz indicadora de modo se ilumina bajo los diferentes modos.

+ Botones Arriba (+) y Abajo (-)

Se utiliza para ajustar (aumentar/disminuir) los ajustes de temperatura en incrementos de 1°C/1°F (o 2 °F) en un rango de 17°C/62°F a 30°C/86°F (u 88°F) o el ajuste del TEMPORIZADOR en un rango de 0\~24hrs. NOTA:

El control es capaz de mostrar la temperatura en grados Fahrenheit o grados Celsius. Para convertir de uno a otro, mantenga pulsados los botones "+" y "-" (Arriba y Abajo) al mismo tiempo durante 3 segundos.

FAN Botón Fan (ventilador)

Controla la velocidad del ventilador. Púlselo para seleccionar la velocidad del ventilador en cuatro pasos LOW, MED, HIGH and AUTO (baja, media, alta y automática). La luz indicadora de velocidad del ventilador se ilumina bajo las diferentes velocidades del ventilador. Cuando se selecciona la velocidad AUTO del ventilador, todas las luces indicadoras del ventilador se oscurecen. En algunos modelos, cuando se selecciona la velocidad del ventilador AUTO, se iluminan todas las luces indicadoras del ventilador (opcional).

Se usa para iniciar el funcionamiento de SLEEP/ECO.

Botón de encendido

Encendido/ apagado

Pantalla LED

Muestra el ajuste de temperatura en °C o °F ("°F" no esta disponible en algunos modelos) y los ajustes del temporizador automático. Mientras tanto en los modos DRY (secado) y FAN (ventilador) se muestra la temperatura ambiente. Muestra los códigos de error y de protección.

E1 - Error del sensor de temperatura ambiente.

E2 - Error del sensor de temperatura del evaporador.

E3 - Error del sensor de temperatura del condensador (en algunos modelos).

E4 - Error de comunicación de la pantalla.

EC - Detección de fuga de refrigerante (en algunos modelos).

P1 - Bandeja inferior llena: conecte el tubo de salida y drene el agua recogida. Si se repite llame a atención al cliente.

Nota: Si se genera uno de estos errores, apague la unidad y compruebe si hay obstrucciones. Reinicie la unidad, si aun persiste el error, apague la unidad y desconéctela de la corriente. Póngase en contacto con el fabricante o su distribuidor o un técnico especializado para realizar el servicio de mantenimiento.

Instalación del tubo de salida de aire.

Tanto el tubo de salida como el adaptador se deben instalar o extraer de acuerdo con el modo de uso. Para los modos COOL, HEAT o AUTO se debe instalar un tipo de salida de aire. Para el modo FAN, DRY o HEAT retire el tubo de salida de aire.

| Funcionamiento

Instrucciones de funcionamiento Funcionamiento COOL (Refrigeración)

-Presione el botón "MODE" hasta que se encienda la luz indicadora "COOL".

Pulse los botones de AJUSTE “ + ” o “ - ” para ajustar la temperatura ambiente. La temperatura puede ajustarse dentro de un rango de 17°C\~30°C.

-Pulse el botón FAN SPEED para seleccionar la velocidad del ventilador.

Funcionamiento HEAT (Calefacción)

-Pulsar la tecla "MODE" hasta que se encienda la luz indicadora "HEAT".

-Pulse los botones “ + ” o “ - ” para seleccionar la temperatura ambiente deseada. La temperatura puede ajustarse dentro de un rango de 17°C\~30°C.

-Pulse el botón FAN SPEED para seleccionar la velocidad del ventilador. En algunos modelos, la velocidad del ventilador no se puede ajustar en el modo HEAT (Calefacción).

Funciones DRY (secado)

-Presione el botón "MODE" hasta que se encienda la luz indicadora "DRY".

-Bajo este modo, no se puede seleccionar la velocidad del ventilador ni ajustar la temperatura. El motor del ventilador funciona a una velocidad BAJA.

-Mantenga las ventanas y puertas cerradas para obtener el mejor efecto de deshumidificación.

-No saque el tubo por la ventana.

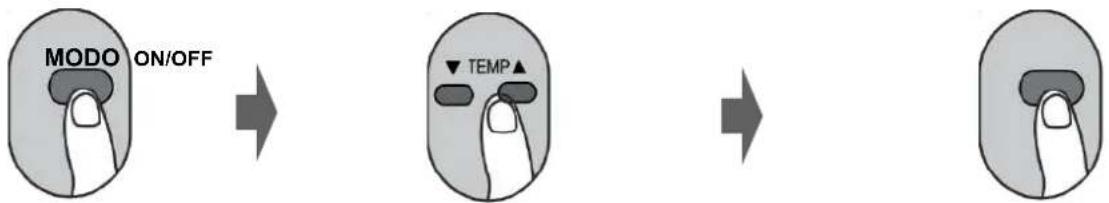

Funcionamiento AUTO

- Cuando ajuste el aire acondicionado en el modo AUTO, la unidad seleccionará automáticamente el funcionamiento de refrigeración, calefacción o ventilador, dependiendo de la temperatura que haya seleccionado y de la temperatura ambiente.

- El aire acondicionado controlará automáticamente la temperatura ambiente alrededor del punto de temperatura fijado por usted.

- En el modo AUTO, no se puede seleccionar la velocidad del ventilador. NOTA: En el modo AUTO, tanto el modo AUTO como las luces indicadoras del modo de operación real se iluminan en algunos modelos.

Función FAN

-Pulsar el botón "MODE" hasta que se encienda la luz indicadora "FAN".

-Pulse el botón FAN SPEED para seleccionar la velocidad del ventilador.

La temperatura de ajuste no se puede ajustar.

-No saque el tubo por la ventana.

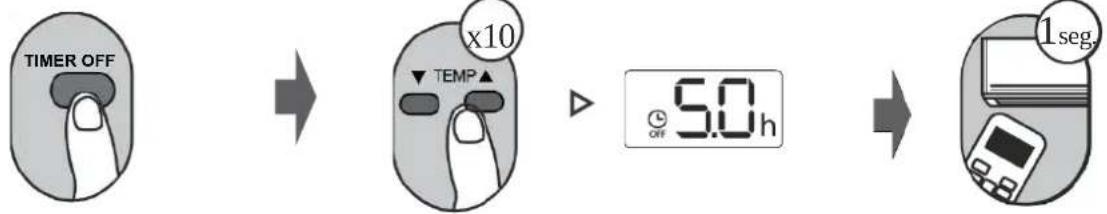

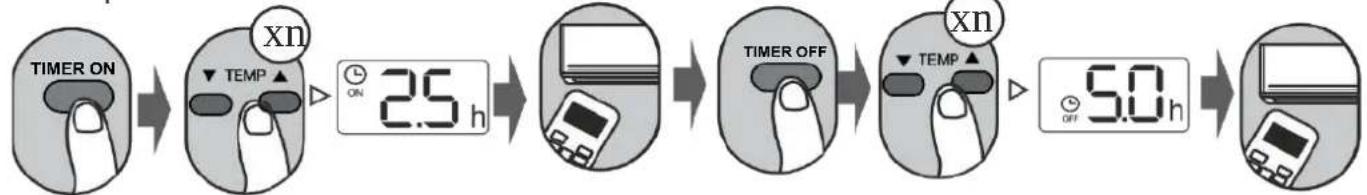

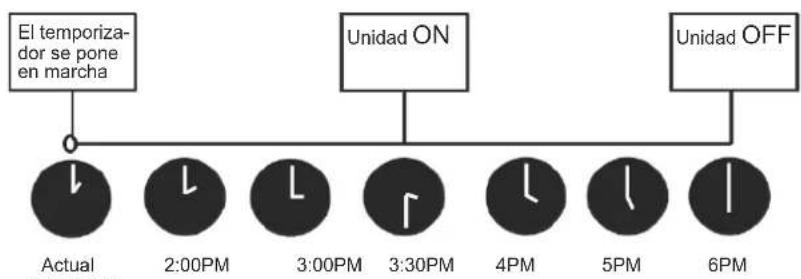

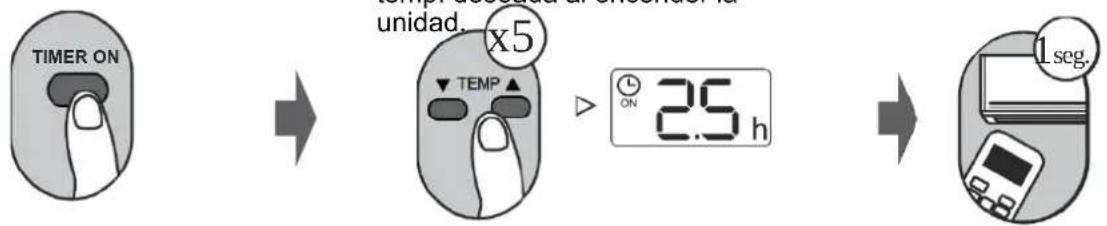

Función TIMER

-Cuando la unidad esté encendida, presione el botón de temporizador para iniciar el programa de apagado automático, la luz indicadora de apagado del temporizador TIMER OFF se encenderá. Pulse los botones UP o DOWNS (arriba o abajo) para seleccionar la hora deseada. Pulse de nuevo el botón TIMER (temporizador) en un plazo de 5 segundos y se iniciará el programa de arranque automático.

Y se enciende la luz indicadora de TIMER ON (temporizador de encendido). Presione el botón de arriba o abajo para seleccionar la hora de inicio de encendido automático deseada.

-Cuando la unidad esté apagada, presione el botón de temporizador para iniciar el programa de arranque automático (Auto-on); si lo presiona de nuevo dentro de los 5 segundos iniciará el programa de apagado automático (Auto-off).

-Presione o mantenga presionado el botón ARRIBA o ABAJO para cambiar la hora automática en incrementos de 0,5, hasta 10 horas, luego en incrementos de 1 hasta 24 horas. El sistema contará el tiempo que queda hasta que se vuelva a encender.

-El sistema volverá automáticamente a mostrar el ajuste de temperatura anterior si no hay operación en un período de 5 segundos.

-Si se enciende o se apaga la unidad en cualquier momento o se ajusta el temporizador a 0:0, se cancelará la función de encendido/apagado automático.

-Presione este botón, la temperatura seleccionada aumentará (refrigeración) o disminuirá (calentamiento) en 1°C/2°F (o 1°F) durante 30 minutos.

De esta manera la temperatura aumentará (refrigeración) o disminuirá (calefacción) en otros 1°C/2°F (o 1°F) después de 30 minutos adicionales.

Esta nueva temperatura se mantendrá durante 7 horas antes de volver a la temperatura originalmente seleccionada. Esto termina el modo Sleep/Eco y la unidad continuará funcionando como se programó originalmente.

NOTA: Esta función no está disponible en los modos FAN o DRY.

Otras características

Funciones opcionales: "FOLLOW ME/TEMP SENSING".

NOTA: Esta función puede activarse SOLAMENTE desde el mando a distancia. El mando a distancia sirve como un termostato remoto que permite un control preciso de la temperatura en su ubicación. Para activar la función "Follow Me/Temp Sensing", apunte el mando a distancia hacia la unidad y pulse el botón

"Follow Me/Temp Sensing". El mando a distancia enviará esta señal al aire acondicionado hasta que pulse de nuevo el botón "Follow Me/Temp Sensing".

Si la unidad no recibe la señal de "Follow Me/Temp Sensing" durante 7 minutos, la unidad desactivará la función.

NOTA: Esta función no está disponible en los modos FAN o DRY.

AUTO RESTART (Reinicio automático)

Si la unidad se detiene inesperadamente debido a falta de suministro eléctrico, se encenderá automáticamente cuando vuelva el suministro de energía con los ajustes anteriormente programados.

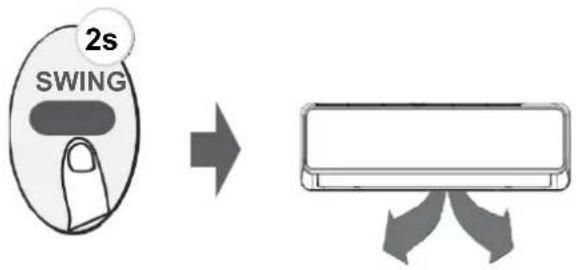

AJUSTE DEL SENTIDO DE LA CORRIENTE DE AIRE

La lama se puede ajustar automáticamente.

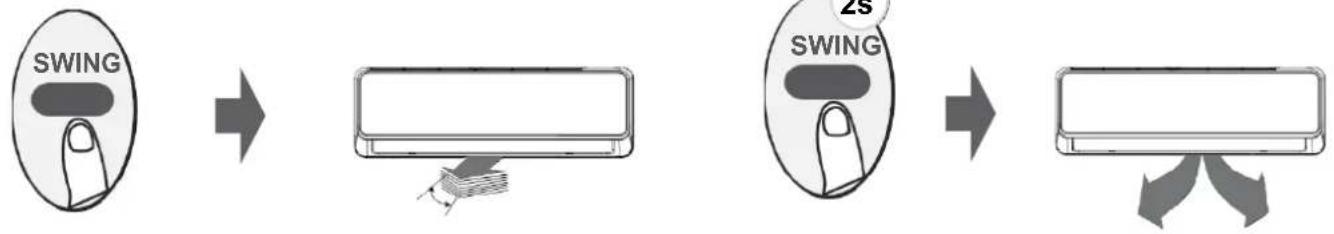

Ajuste automáticamente la dirección del flujo de aire:

-Cuando la alimentación está ENCENDIDA, la rejilla se abre completamente.

-Presione el botón SWING en el panel o en el mando a distancia para iniciar la función de oscilación automática. La lama se balanceará hacia arriba y hacia abajo automáticamente.

-Por favor, no ajuste la lama manualmente.

| Funcionamiento

RETARDO 3 MINUTOS ANTES DE REANUDAR LA OPERACIÓN

Después de haberse detenido la unidad, no volverá a funcionar hasta pasados 3 minutos. Esta función es para proteger el equipo. El funcionamiento comenzará automáticamente pasados los 3 minutos.

Función de GESTIÓN DE LA ENERGÍA (en algunos modelos).

Cuando la temperatura ambiente es inferior a la temperatura de ajuste durante un período de tiempo, la unidad funcionará automáticamente con la función de gestión de energía. El

El compresor y el motor del ventilador se detienen. Cuando la temperatura ambiente es superior a la temperatura de ajuste, la unidad saldrá automáticamente de la función de gestión de energía. El compresor y/o el motor del ventilador funcionan.

NOTA: Para la unidad con gestión de la energía, la luz se iluminará cuando esté activa esta función.

Drenaje del agua

- Durante el modo de deshumidificación, retire el tapón de drenaje superior de la parte de atrás de la unidad e instale el conector de drenaje (conector hembra universal 5/8) con una manguera de 3/4 (adquirida localmente). Para los modelos sin conector de desagüe, solo tiene que fijar la manguera de desagüe en el orificio. Coloque el extremo abierto de la manguera directamente sobre el área de drenaje apropiado.

Retire el tapón de drenaje superior Manguera de drenaje continuo

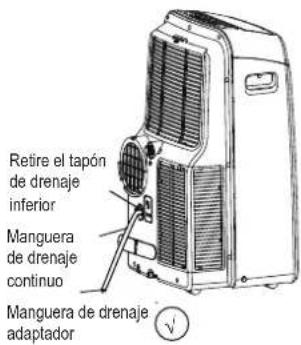

-Durante el modo calefacción, retire el tapón de drenaje inferior de la parte posterior de la unidad, instale el conector de drenaje (5/8" conector hembra universal) con una manguera de 3/4" (adquirida localmente). Para los modelos sin conector de desagüe, solo tiene que fijar la manguera de desagüe en el orificio. Coloque el extremo abierto del adaptador de manguera directamente sobre el área de drenaje apropiado.

NOTA: Dirija la manguera hacia el desagüe, asegurándose de que no haya dobleces que detengan el flujo del agua, coloque el extremo de la manguera en el desagüe y asegúrese de que el extremo de la manguera esté hacia abajo para permitir que el agua fluya sin problemas.

Retire el tapón de drenaje inferior Manguera de drenaje continuo Manguera de drenaje adaptador

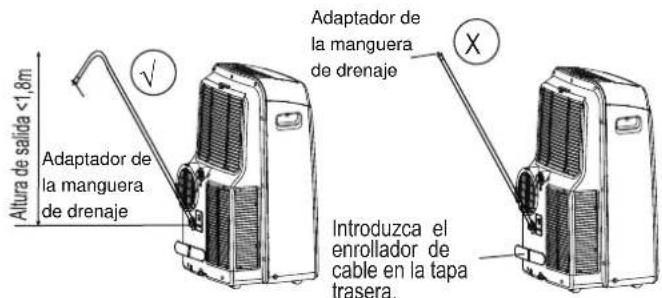

Altura de salida <1,8m Adaptador de la manguera de drenaje Adaptador de la manguera de drenaje Introduzca el enrollador de cable en la tapa trasera.

- Cuando el nivel de agua de la bandeja inferior alcanza un nivel predeterminado, la unidad emite 8 pitidos, el área de visualización digital muestra "P1"

. En este momento el proceso de aire acondicionado/deshumidificación se detendrá inmediatamente.

Sin embargo, el motor del ventilador continuará funcionando (esto es normal). Mueva con cuidado la unidad a un lugar de drenaje, retire el tapón de drenaje inferior y deje que el agua se drene.

El símbolo "P1" desaparece. Si el error persiste, póngase en contacto con el servicio técnico.

NOTA: Asegúrese de volver a instalar firmemente el tapón de drenaje inferior para evitar fugas antes de usar la unidad.

Mantenimiento

ADVERTENCIA:

-Desenchufe siempre la unidad antes de limpiarla o repararla.
-NO utilice líquidos o productos químicos para limpiar la unidad.
-NO lave la unidad con agua corriente. De lo contrario, existe peligro eléctrico.
-NO vuelva a operar la máquina si la fuente de alimentación se ha dañado durante la limpieza.

-El cable de alimentación dañado se debe sustituir por uno nuevo del fabricante.

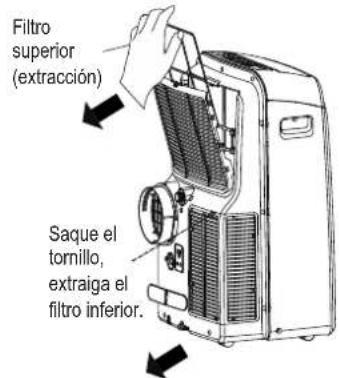

Limpieza del filtro de aire

Filtro superior (extracción) Saque el tornillo, extraiga el filtro inferior.

Extracción del filtro de aire

PRECAUCIÓN

NO haga funcionar la unidad sin filtro porque la suciedad y las pelusas obstruyen el mecanismo y disminuye el rendimiento.

Mantenimiento

Sugerencias para el mantenimiento

-Asegúrese de limpiar el filtro de aire cada 2 semanas para un rendimiento óptimo.

-La bandeja de condensados debe drenarse inmediatamente después de que ocurra el error P1, y antes de guardarla para prevenir la formación de moho.

-En los hogares con animales, tendrá que limpiar periódicamente la parrilla para evitar que se bloquee debido al pelo de los animales.

Limpieza de la unidad

Limpie la unidad con un paño húmedo y sin pelusas y un detergente suave. Seque la unidad con un paño seco y sin pelusas.

Almacene la unidad cuando no la utilice.

-Drene la bandeja de condensados de la unidad de acuerdo con las instrucciones de la sección anterior.

-Haga funcionar el aparato en modo ventilador FAN durante 12 horas en una habitación caliente para secarlo y evitar el moho.

-Apague el aparato y desenchúfelo.

-Limpie el filtro de aire de acuerdo con las instrucciones de la sección anterior. Vuelva a instalar la unidad limpia y seca antes de guardarla.

-Saque las pilas del control remoto.

Asegúrese de guardar la unidad en un lugar fresco y oscuro. La exposición a la luz solar directa o al calor extremo puede acortar la vida útil de la unidad.

NOTA: El depósito y el panel frontal se pueden desempolvar con un paño limpio o lavar con un paño humedecido en una solución de agua tibia y detergente de lavaplatos suave. Enjuague bien y seque con un paño. Nunca use limpiadores fuertes, cera o pulimento en la parte frontal del gabinete.

Asegúrese de eliminar el exceso de agua del paño antes de limpiar alrededor de los controles.

El exceso de agua dentro o alrededor de los controles puede causar daños a la unidad.

| Solución de problemas

Por favor, compruebe la máquina de acuerdo con el siguiente formulario antes de solicitar el mantenimiento:

Problema Causa	posible	Localización de averías
La unidad no arranca al pulsar el botón ON/OF.	P1 Código de error	La bandeja de condensados está llena Apague la unidad, drene el agua de la bandeja de condensados y reinicie la unidad.
	En el modo FRÍO: la temp ambiente es inferior a la ajustada	Reinicie la temperatura de ajuste.
La unidad no enfría correctamente	El filtro de aire está bloqueado con polvo o pelo de animales.	Apague la unidad y limpie el filtro según las instrucciones.
	El tubo de salida no está conectado o está bloqueado.	Apague la unidad, desconecte el tubo, compruebe si hay obstrucciones y vuelva a conectarlo.
	La unidad tiene poco refrigerante.	Llame a un técnico de servicio para inspeccionar la unidad y cargar el refrig.
	El ajuste de la temperatura es demasiado alto.	Disminuya la temperatura ajustada.
	Las ventanas y puertas de la habitación están abiertas.	Asegúrese de que todas las ventanas y puertas estén cerradas.
	El área de la habitación es demasiado grande.	Compruebe dos veces el área
	Hay fuentes de calor dentro de la habitación	Retire las fuentes de calor si es posible.
La unidad es ruidosa y vibra mucho.	El suelo no está nivelado	Coloque la unidad en una superficie nivelada.
	El filtro de aire está bloqueado con polvo o pelo de animales.	Apague la unidad y limpie el filtro de acuerdo con las instrucciones.
La unidad emite un sonido de gorgoteo.	Este sonido es causado por el fluido del refrigerante dentro de la unidad.	Esto es normal.

| Notas de diseño y cumplimiento

Aviso de diseño

El diseño y las especificaciones del equipo están sujetos a cambios sin previo aviso para su mejora. Consulte con su distribuidor o el fabricante para los detalles Cualquier actualización del manual se cargará en el sitio web, por favor, compruebe la última versión.

Información sobre la clasificación de la energía

La clasificación energética de esta unidad se basa en una instalación que utiliza un conducto de salida no extendido sin adaptador del kit de ventana o adaptador de salida de pared A (como se muestra en la sección de instalación de este manual).

Rango de temperatura de la unidad

Modo Rangos de temperatura
Refrigeración	17-35°C (62-95°F)
Secado	13-35°C (55-95°F)
Calefacción	5-30°C (41-86°F)

NOTA: Para cumplir con la norma EN 61000-3-11, el producto MUPO-12-H9 se conectará únicamente a una fuente de alimentación de la impedancia del sistema: | Zsys|=0.348 ohms o menos. Antes de conectar el producto a la red eléctrica pública, consulte a la autoridad local de suministro de energía para asegurarse de que la red eléctrica cumple con los requisitos anteriores.

| Responsabilidad Social

Al utilizar esta unidad en los países europeos, se debe seguir la siguiente información:

ELIMINACIÓN: No elimine este producto como desecho común junto con otros residuos domésticos no clasificados. La unidad se debe desechar por separado, es necesario que reciba un tratamiento especial.

Está prohibido eliminar este equipo junto con los residuos domésticos no clasificados. Para la eliminación existen varias posibilidades:

A) Cada localidad debe haber establecido sistemas de recogida para la basura electrónica que los usuarios podrán eliminar gratuitamente.
B) Al adquirir un nuevo equipo, el vendedor podrá recoger su equipo usado sin costes.
C) El fabricante admitirá recibir su equipo usado sin costes.
D) Los equipos desechados contienen valiosos recursos que se pueden vender a los comerciantes de metal certificados.

La eliminación de residuos en los bosques y al intemperie pone en peligro su salud, los vertidos de sustancias tóxicas en las aguas subterráneas pueden llegar a nuestra cadena alimenticia.

Le agradecemos que haya adquirido nuestro aire acondicionado. Lea atenta-mente este manual antes de poner en funcionamiento su nuevo aire acondicionado. Asegúrese de guardar este manual como referencia futura.

ÍNDICE

Especificaciones del control remoto 22

Manejo del control remoto ....23

Botones y funciones ......24

Indicadores de pantalla remota 29

Cómo utilizar las funciones básicas ......30

Cómo utilizar las funciones avanzadas ....32

Especificaciones del control remoto

Modelo	RG51F/EF, RG51F2(1)/EFU1, RG51F4/E, RG51F5(1)/EU1, RG51H(1)/EF, RG51H1(1)/EF, RG51H2(1)/EFU1-M, RG51H3(1)/EU1-M, RG51F6/E,RG51H3(1)/CE-M
Tensión nominal	3.0V( Pilas secas R03/LR03×2)
Rango de recepción de la señal	8m
Medio ambiente	-5°C~60°C(23°F~140°F)

Guía de inicio rápido

¿NO ESTÁ SEGURO DE UNA FUNCIÓN?

Consulte la sección Cómo utilizar las funciones básicas y Cómo utilizar las funciones avanzadas de este manual para obtener una descripción detallada de cómo utilizar su aire acondicionado.

NOTA ESPECIAL

• El diseño de los botones de su unidad puede diferir ligeramente del ejemplo mostrado.
• Si la unidad interior no tiene una función determinada, si pulsa el botón de esa función en el control remoto no tendrá ningún efecto.
• Cuando haya grandes diferencias entre el "Manual del control remoto" y el "MANUAL DEL USUARIO" en la descripción de las funciones, prevalecerá la descripción del "MANUAL DEL USUARIO".

Manejo del control remoto

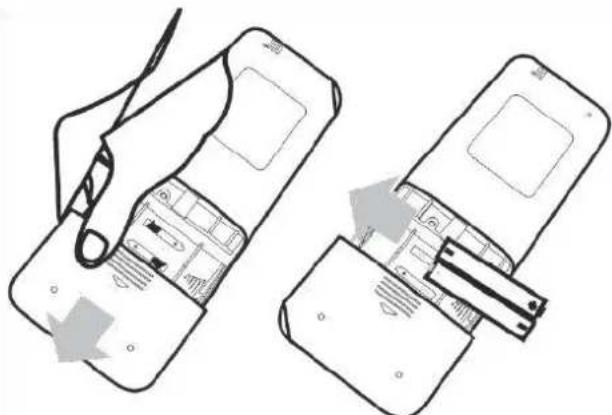

Colocación y sustitución de las pilas

Su aire acondicionado puede venir con dos baterías (algunas unidades). Ponga las pilas en el control remoto antes de utilizarlo.

1. Deslice la tapa trasera del control remoto hacia abajo (d), dejando al descubierto el compartimento de las pilas.

2. Introduzca las pilas, prestando atención a que los extremos (+) y (-) de las pilas coincidan con los símbolos del interior del compartimento de las pilas.

3. Vuelva a colocar la tapa de la batería en su sitio.

Para un rendimiento óptimo del producto:

- No mezcle pilas viejas y nuevas, ni pilas de distinto tipo.

- No deje las pilas en el control remoto si no piensa utilizar el aparato durante más de 2 meses.

ELIMINACIÓN DE BATERÍAS

No elimine este producto como desecho común junto con otros residuos domésticos no clasificados. Consulte las leyes locales para la correcta eliminación de las pilas.

USO DEL MANDO A DISTANCIA

El control remoto debe utilizarse a menos de 8 m de la unidad.

La unidad emitirá un pitido cuando se reciba la señal remota.

Las cortinas, otros materiales y la luz solar directa pueden interferir con el receptor de señales infrarrojas. Retire las pilas si el mando no se va a utilizar más de 2 meses.

PRECAUCIONES USO DEL CONTROL REMOTO

El dispositivo podría cumplir con la normativa nacional local.

• En Canadá, debe cumplir con CAN ICES-3(B)/NMB-3(B).
- En EE.UU., este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y

(2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y se ha comprobado que cumple con los límites de un dispositivo digital de clase B, de acuerdo con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantías de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora. Au- mentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.
• Los cambios o modificaciones que no hayan sido expresamente aprobados por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

Botones y funciones

Antes de empezar a utilizar su nuevo aire acondicionado, asegúrese de familiarizarse con su control remoto. A continuación se presenta una breve introducción al propio control remoto. Para obtener instrucciones sobre el funcionamiento de su aire acondicionado, consulte la sección Cómo utilizar las funciones básicas de este manual.

AUTO COOL DRY HEAT FAN HIGH MED LOW ▼ TEMP ▲ 1 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● 3 ○─MODE ○─ON/OFF ○─FAN SPEED 5 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○ 7 ○─SWING ○─SLEEP ○─TIMER ON ○─○─● 9 ○─SHORT CUT ○─LOCK ○─TIMER OFF ○─● 11 ○─I SENSE ○─LED ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ◯ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

Modelo: RG51F/EF

1 TEMP ▼: Disminuye la temp. en incrementos de 1°C. La temperatura mínima es de 17°C.
2 TEMP ▲: Aumenta la temperatura en incrementos de 1°C. La temperatura máxima es de 30°C.
3 ON/OFF: Enciende o apaga la unidad.
4 FAN SPEED: Selecciona las velocidades del ventilador en el siguiente orden:

5 MODE (Modo): Se desplaza por los modos de funcionamiento de la siguiente manera:

AUTO → COOL → DRY → HEAT → FAN

NOTA: Por favor, no seleccione el modo CALOR si la máquina que ha comprado es del tipo de refrigeración solamente. El modo de calor no es compatible con el aparato de solo refrigeración.

6 TIMER ON: Ajusta el temporizador para encender la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
7 SWING: Pone en marcha y detiene el movimiento de la rejilla horizontal. Mantenga pulsado durante 2 segundos para iniciar la función de giro automático de la rejilla vertical (algunas unidades).

8 SLEEP (Modo noche): Ahorra energía durante las horas de sueño.
9 SHORT CUT (Atajo): Establece y activa tus pre-ajustes favoritos
10 TIMER OFF (Temporizador de apagado): Ajusta el temporizador para apagar la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
11 I SENSE: Botón de detección de temperatura y visualización de la temperatura ambiente.
12 LED DISPLAY (Pantalla LED): Pulse este botón para encender y apagar la pantalla de la unidad interior.

NOTA: Pulse simultáneamente los dos botones durante 5 segundos para bloquear el teclado.

Presione juntos los dos botones durante 2 segundos para desbloquear el teclado.

Presionar simultáneamente

AUTO COOL DRY HEAT FAN HIGH MED LOW ▼ TEMP ▲ 1 MODE ON/OFF FAN SPEED 3 SWING SLEEP TIMER ON 5 LED DISPLAY TIMER OFF 7 12 2 4 6 8 10

Modelo: RG51F4/E

AUTO COOL DRY HEAT FAN HIGH MED LOW ▼ TEMP ▲ 1 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● 3 ○─MODE ○─ON/OFF ○─FAN SPEED 5 ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○ 7 ○─SWING ○─SLEEP ○─TIMER ON 9 ○─I SENSE ○─Timer OFF 11 ○─LED DISPLAY ○─°C/°F ○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─○─● 12 ○

Modelo: RG51F2(1)/EFU1

1 TEMP▼: Disminuye la temp. en incrementos de 1°F. La temperatura mínima es de 62°F.
2 TEMP▲: Aumenta la temperatura en incrementos de 1°F. La temperatura máxima es de 86°F.
3 ON/OFF: Enciende o apaga la unidad.
4 FAN SPEED: Selecciona las velocidades del ventilador en el siguiente orden: AUTO → LOW → MED → HIGH
5 MODE (Modo): Se desplaza por los modos de funcionamiento de la siguiente manera: AUTO → COOL → DRY → HEAT → FAN

NOTA: Por favor, no seleccione el modo CALOR si la máquina que ha comprado es del tipo de refrigeración solamente. El modo de calor no es compatible con el aparato de solo refrigeración.

6 TIMER ON: Ajusta el temporizador para encender la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
7 SWING: Pone en marcha y detiene el movimiento de la rejilla horizontal. Mantenga pulsado durante 2 segundos para iniciar la función de giro automático de la rejilla vertical (algunas unidades).

8 SLEEP (Modo noche): Ahorra energía durante las horas de sueño.
9 I SENSE: Botón de detección de temperatura y visualización de la temperatura ambiente.

SHORT CUT (Atajo): Establece y activa tus pre-ajustes favoritos

10 TIMER OFF (Temporizador de apagado): Ajusta el temporizador para apagar la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
11 LED DISPLAY (Pantalla LED): Pulse este botón para encender y apagar la pantalla de la unidad interior.
12 °C / °F: Pulse este botón para alternar la visualización de la temperatura entre °C y °F.

NOTA: Pulse simultáneamente los dos botones durante 5 segundos para bloquear el teclado.

Presione juntos los dos botones durante 2 segundos para desbloquear el teclado.

Presionar simultáneamente

AUTO COOL DRY HEAT FAN HIGH MED LOW ▼ TEMP ▲ 1 MODE ON/OFF FAN SPEED 3 5 SWING SLEEP TIMER ON 7 SHORT CUT TIMER OFF 9 LED DISPLAY 10 °C/°F 11 2 4 6 8 12

Modelo: RG51F5(1)/EU1

1 TEMP ▼: Disminuye la temperatura en incrementos de 1°C/1°F. La temperatura mínima es de 17°C/62°F.
2 TEMP ▲: Aumenta la temperatura en incrementos de 1°C/1°F. La temperatura máxima es de 30°C/86°F.
3 ON/OFF: Enciende o apaga la unidad.
4 FAN SPEED: Selecciona las velocidades del ventilador en el siguiente orden:

AUTO → LOW → HIGH

5 MODE (Modo): Se desplaza por los modos de funcionamiento de la siguiente manera:

AUTO → COOL → DRY → HEAT (modelos de refrigeración sin) → FAN

NOTA: Por favor, no seleccione el modo CALOR si la máquina que ha comprado es del tipo de refrigeración solamente. El modo de calor no es compatible con el aparato de solo refrigeración.

6 TIMER ON: Ajusta el temporizador para encender la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
7 SHORT CUT (Atajo): Establece y activa tus pre-ajustes favoritos

8 SLEEP (Modo noche): Ahorra energía durante las horas de sueño.
9 I SENSE: Botón de detección de temperatura y visualización de la temperatura ambiente.
10 TIMER OFF (Temporizador de apagado): Ajusta el temporizador para apagar la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
11 LED DISPLAY (Pantalla LED): Pulse este botón para encender y apagar la pantalla de la unidad interior.
12 °C / °F: Pulse este botón para alternar la visualización de la temperatura entre °C y °F.

NOTA: Pulse simultáneamente los dos botones durante 5 segundos para bloquear el teclado. Presione juntos los dos botones durante 2 segundos para desbloquear el teclado.

Presionar simultáneamente

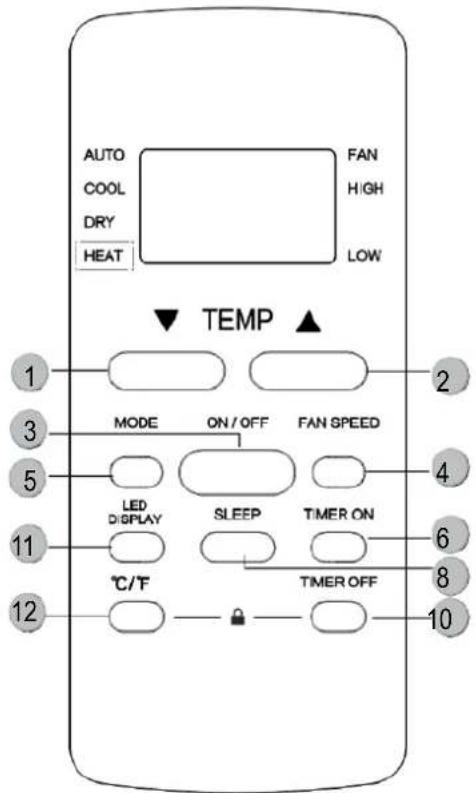

AUTO COOL DRY HEAT FAN HIGH LOW ▼ TEMP ▲ 1 MODE ON/OFF FAN SPEED 3 5 LED DISPLAY SLEEP TIMER ON 11 °C/F TIMER OFF 12 2 4 6 8 10

Modelo: RG51H3(1)/EU1-M RG51H3(1)/CE-M

(Modelo de refrigeración solamente, el modo HEAT no está disponible)

AUTO COOL DRY HEAT FAN HIGH MED LOW ▼ TEMP ▲ 1 MODE ON/OFF FAN SPEED 3 5 LED DISPLAY SLEEP TIMER ON 7 I SENSE TIMER OFF 9 2 4 6 8 10

Modelo: RG51H(1)/EF

1 TEMP ▼: Disminuye la temperatura en incrementos de 1°C. La temperatura mínima es de 17°C.
2 TEMP▲: Aumenta la temperatura en incrementos de 1°C. La temperatura máxima es de 30°C.

NOTA: Al pulsar simultáneamente los botones▼&▲ durante 3 segundos se alternará la visualización de la temperatura entre °C y °F.

3 ON/OFF: Enciende o apaga la unidad.
4 FAN SPEED: Selecciona las velocidades del ventilador en el siguiente orden: AUTO → LOW → MED → HIGH
5 MODE (Modo): Se desplaza por los modos de funcionamiento de la siguiente manera: AUTO → COOL → DRY → HEAT → FAN

NOTA: Por favor, no seleccione el modo CALOR si la máquina que ha comprado es del tipo de refrigeración solamente. El modo de calor no es compatible con el aparato de solo refrigeración.

6 TIMER ON: Ajusta el temporizador para encender la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
7 LED DISPLAY (Pantalla LED): Pulse este botón para encender y apagar la pantalla de la unidad interior.

8 SLEEP (Modo noche): Ahorra energía durante las horas de sueño.
9 I SENSE: Botón de detección de temperatura y visualización de la temperatura ambiente.
10 TIMER OFF (Temporizador de apagado): Ajusta el temporizador para apagar la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
11 SWING: Pone en marcha y detiene el movimiento de la rejilla horizontal. Mantenga pulsado durante 2 segundos para iniciar la función de giro automático de la rejilla vertical (algunas unidades).
12 FRESH (Refrescar): Inicia y detiene la función Fresh. Ayudará a purificar el aire de la habitación.

NOTA: Pulse simultáneamente los dos botones durante 5 segundos para bloquear el teclado. Presione juntos los dos botones durante 2 segundos para desbloquear el teclado.

AUTO COOL DRY HEAT FAN HIGH MED LOW ▼ TEMP ▲ 1 MODE ON/OFF FAN SPEED 3 SWING SLEEP TIMER ON 5 FRESH TIMER OFF 11 I SENSE LED 12 7 10

Modelo: RG51H1(1)/EF

Presionar simultáneamente

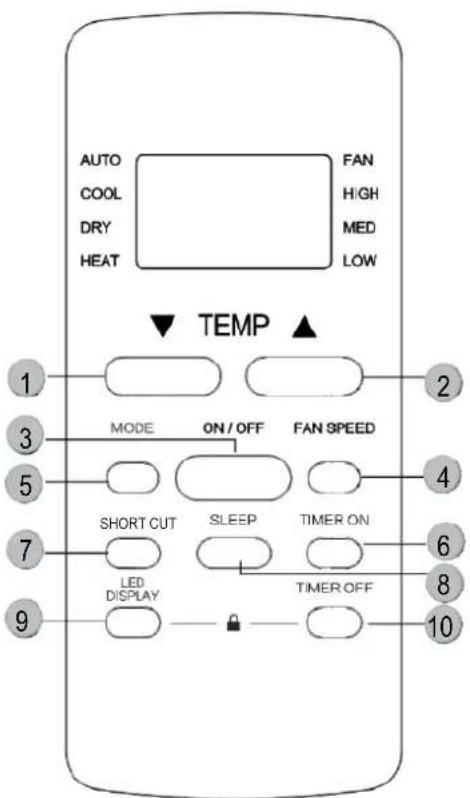

AUTO COOL DRY HEAT FAN HIGH MED LOW ▼ TEMP ▲ 1 MODE ON/OFF FAN SPEED 3 5 SHORT CUT SLEEP TIMER ON 7 LED DISPLAY TIMER OFF 9 2 4 6 8 10

Modelo: RG51F6/E

Presionar simultáneamente

NOTA: Pulse simultáneamente los dos botones durante 5 segundos para bloquear el teclado. Presione juntos los dos botones durante 2 segundos para desbloquear el teclado.

① TEMP ▼: Disminuye la temperatura en incrementos de 1°C. La temperatura mínima es de 17°C.
2 TEMP ▲: Aumenta la temperatura en incrementos de 1°C. La temperatura máxima es de 30°C.
3 ON/OFF: Enciende o apaga la unidad.
4 FAN SPEED: Selecciona las velocidades del ventilador en el siguiente orden:
5 MODE (Modo): Se desplaza por los modos de funcionamiento de la siguiente manera:
NOTA: Por favor, no seleccione el modo CALOR si la máquina que ha comprado es del tipo de refrigeración solamente. El modo de calor no es compatible con el aparato de solo refrigeración.
6 TIMER ON: Ajusta el temporizador para encender la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).
7 SHORT CUT (Atajo): Establece y activa tus pre-ajustes favoritos
8 SLEEP (Modo noche): Ahorra energía durante las horas de sueño.
9 LED DISPLAY (Pantalla LED): Pulse este botón para encender y apagar la pantalla de la unidad interior.
10 TIMER OFF (Temporizador de apagado):
Ajusta el temporizador para apagar la unidad (ver Cómo utilizar las funciones básicas para obtener instrucciones).

$$ \mathrm{AUTO} \rightarrow \mathrm{LOW} \rightarrow \mathrm{MED} \rightarrow \mathrm{HIGH} $$

$$ \mathrm{AUTO} \rightarrow \mathrm{COOL} \rightarrow \mathrm{DRY} \rightarrow \mathrm{HEAT} \rightarrow \mathrm{FAN} $$

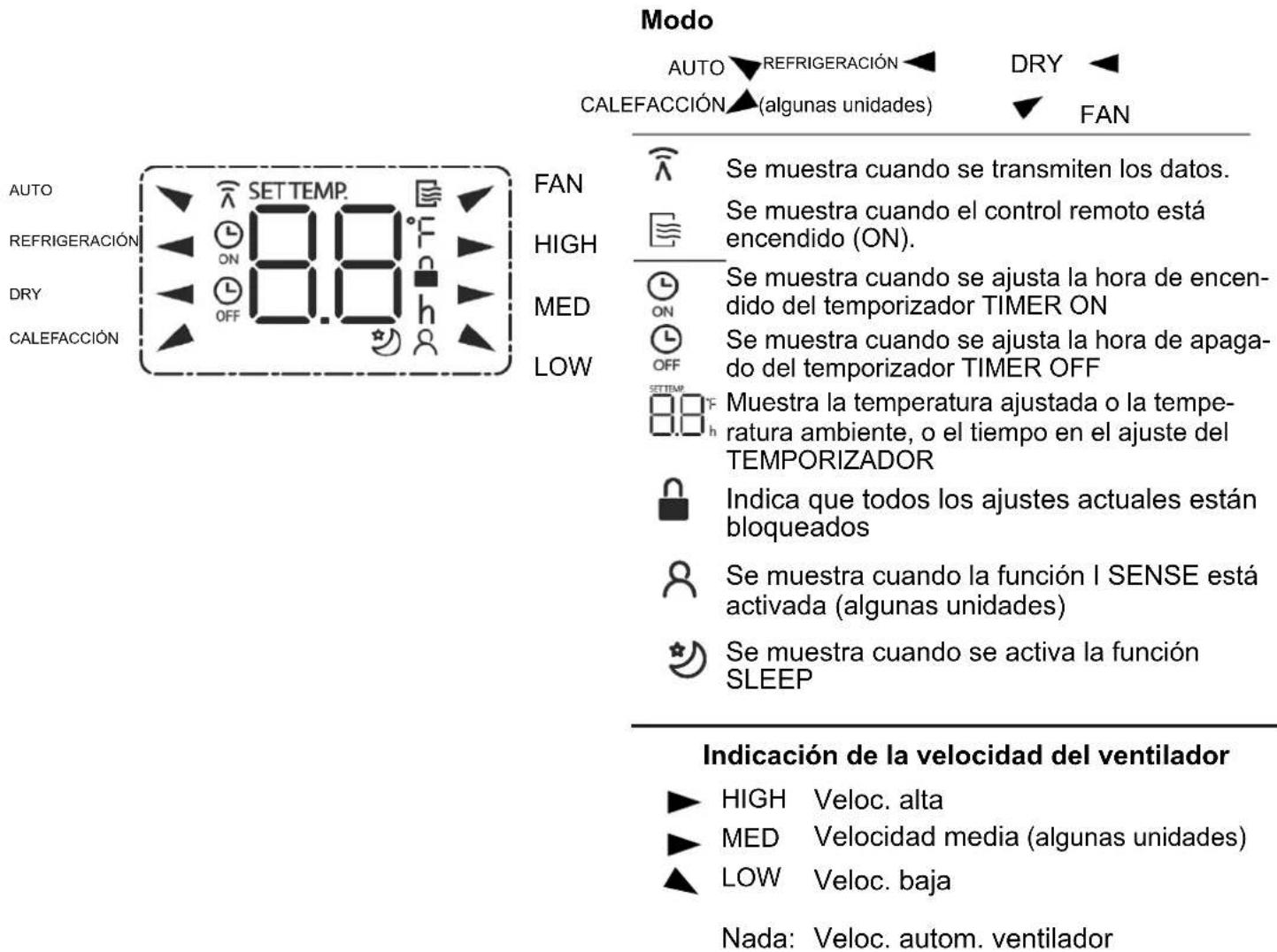

Indicadores de pantalla remota

La información se muestra cuando se enciende el control remoto.

Nota:

Todos los indicadores que se muestran en la figura tienen como objetivo una presentación clara. Pero durante la operación actual, solo se muestran los símbolos con funciones que se visualizan en la ventana.

Cómo utilizar las funciones básicas

! ATENCIÓN

Antes de ponerlo en funcionamiento, asegúrese de que la unidad está enchufada y de que hay corriente.

Modo AUTO

Seleccione el modo AUTO

Ajuste la temperatura deseada

Encender el aire acondicionado

NOTA:

1. En el modo AUTO, la unidad seleccionará automáticamente la función FRÍO, VENTILADOR o CALOR en función de la temperatura ajustada.
2. En el modo AUTO, la velocidad del ventilador no se puede ajustar.

Modo COOL o HEAT

Seleccionar el modo COOL/HEAT

Ajustar la temperatura

Ajusta la velocidad del ventilador

Encender el aire acondicionado

Modo DRY

Seleccione el modo DRY

Ajuste la temperatura deseada

Encienda el aire acondicionado

NOTA: En el modo DRY, la velocidad del ventilador no puede ajustarse porque ya ha sido controlada automáticamente.

Modo FAN

Seleccionar el modo FAN

Enjester valocia condición ventilador

NOTA: En el modo FAN, no se puede ajustar la temperatura. Como resultado, no se muestra la temperatura en la pantalla remota.

Ajuste del TIMER (Temporizador)

TEMPORIZADOR ON/OFF -

Ajuste la cantidad de tiempo después del cual la unidad se encenderá/apagará automáticamente.

Ajuste del TIMER ON

Pulse el botón TIMER ON para iniciar la secuencia de tiempo de encendido.

Pulse el botón Temp. up o down (aumento o disminución de temp.) varias veces y ajuste la temp. deseada al encender la unidad.

Apunte el control remoto hacia la unidad y espere 1seg, el TIMER ON (temporizador de encendido) se activará.

Ajuste del TIMER OFF

Pulse el botón TIMER OFF para iniciar la secuencia de tiempo de apagado.

Pulse el botón Temp. up o down (arri- Apunte el control remoto hacia la unidad y ba o abajo) varias veces para ajustar espere 1seg., el TIMER OFF (temporizador el tiempo deseado y apagar la unidad. de encendido) se activará.

NOTA:

1. Al ajustar el TIMER ON o TIMER OFF, el tiempo aumentará en incrementos de 30 minutos con cada pulsación, hasta 10 horas. Después de 10 horas y hasta 24, aumentará en incrementos de 1 hora. (Por ejemplo, pulse 5 veces para obtener 2,5h, y pulse 10 veces para obtener 5 horas,) El temporizador volverá a 0,0 después de 24 horas.
2. Cancele cualquiera de las dos funciones ajustando su temporizador a 0.0h.

Ajuste del temporizador ON y OFF (ejemplo)

Tenga en cuenta que los periodos de tiempo que se establecen para ambas funciones se refieren a horas posteriores a la hora actual.

Ejemplo: Si el temporizador actual es la 1:00PM, para ajustar el temporizador como los pasos anteriores, la unidad se encenderá 2.5 h más tarde (3:30 PM) y se apagará a las 6:00 PM.

2,5 más tarde

5 más tarde

Cómo utilizar las funciones avanzadas

Función Swing (algunas unidades)

Pulse el botón Modo

La rejilla horizontal subirá y bajará automáticamente al pulsar el botón Swing.

Pulse de nuevo para que se detenga.

Si se mantiene pulsado este botón más de 2 segundos, se activa la función de oscilación vertical de las rejillas. (Depende del modelo)

Función SLEEP

SLEEP

La función SLEEP se utiliza para disminuir el uso de energía mientras duermes (y no necesitas los mismos ajustes de temperatura para estar cómodo). Esta función solo se puede activar vía control remoto. La función de reposo no está disponible en el modo ventilador o en el modo seco.Consulte el MANUAL DE USUARIO para obtener más detalles.

Función I SENSE (algunas unidades)

I SENSE

Cuando la función I SENSE está activada, la pantalla remota es la temperatura real en su ubicación. El control remoto enviará esta señal al aire acondicionado cada intervalo de 3 minutos hasta que vuelva a pulsar el botón I SENSE.

NOTA: Pulse este botón durante siete segundos para iniciar/detener la función de memoria de I SENSE.

• Si la función de memoria está activada, aparece "ON" durante 3 segundos en la pantalla.
• Si la función de memoria se detiene, aparece "OF" durante 3 segundos en la pantalla.
• Mientras la función de memoria esté activada, pulse el botón ON/OFF, el cambio de modo o el fallo de alimentación no cancelará la función I SENSE.

Función SHORTCUT (algunas unidades)

Permite restablecer la configuración actual o reanudar la configuración anterior.

Pulse este botón cuando el control remoto esté encendido, el sistema volverá automáticamente a los ajustes anteriores, incluyendo el modo de funcionamiento, el ajuste de la temperatura, el nivel de velocidad del ventilador y la función de reposo (si está activada).

Si se pulsa durante más de 2 segundos, el sistema restablecerá automáticamente los ajustes de funcionamiento actuales, incluyendo el modo de funcionamiento, la temperatura de ajuste, el nivel de velocidad del ventilador y la función de suspensión (si está activada).

Función FP

×2

La unidad funcionará a alta velocidad del ventilador (mientras el compresor esté encendido) con la temperatura ajustada automáticamente a 17 °C/62 °F.

Nota: Esta función es solo para el aire acondicionado con bomba de calor.

Pulse este botón 2 veces durante un segundo en el modo HEAT y con una temperatura de 17 °C/62 °F para activar la función FP.

Si se pulsa el botón On/Off, Sleep, Mode, Fan y Temp. durante el funcionamiento, se cancelará esta función.

REMARQUE: Al pulsar simultáneamente los botones ▼&▲ durante 3 segundos se alternará la visualización de la temperatura entre °C y °F.

13. Procedimentos de carga

Junta de espuma B (tipo adesivo mais curto) Junta de espuma A (tipo adesivo) Junta de espuma B (Tipo adesivo mais curto) Junta de espuma A (tipo adesivo)

Funcionamento AUTO (Automático)

Funcionamento TIMER (Temporizador)

Outras caraterísticas

Funções opcionais:

FOLLOW ME/TEMP. SENSING

MANUAL DE UTILIZADOR

NOTA IMPORTANTE:

Seleccionar o modo AUTO

Definir a temperatura desejada

Ligar o ar condicionado

NOTA:

Seleccionar o modo COOL/HEAT

Ajustar a temperatura

Seleccionar o modo DRY

Definir a temperatura desejada

Ligar o ar condicionado

Seleccionar o modo FAN

Ligar o ar condicionado
